В один прекрасный вечер на трассе 130 км от города, 25 км до пункта назначения, на ходу при скорости около 80-90км/час, ближний свет заморгал 2 раза, потом весь панель потух и заглохла машина… Приехали… Избавился я от АвтоВАЗа чтоб на трассе хоть не подвела, не оправдывает мои ожидания Ксюшка(( Первые мысли были контактная группа замка зажигания или ремень ГРМ (пробег был 41 600). Пробую завести, ключ проворачиваю панель приборов не горит, стрелки не поднимаются, бензонасос не качает, стартер крутит но не заводит. Достаю свой Nokia с фонариком, проверяю предохранители, разбираю рулевой кожух, достаю контактную группу, ни че не расплавился все вроде норм, разбираю: заводской смазки уже не осталось, медные пластины стали серебристыми. Пробую на прямую, толстый красный провод (контакт 30) соединяю с контактом 15 (зажигание)-ноль действий, пробую контакт Кb (Кa)(магнитола) с контактом 30-мафон включается, ыхыы, дело не в КГ а где то в зажигании. К этому времени подъезжает подмога, на буксире доезжаем до пункта назначения. Время уже час ночи, темно, оставил все на завтра. Перед сном полазил в разных форумах, везде ответ: контактная группа. С утра сразу же к машине, к сукамашине которая подвела меня на трассе))) Еще раз проверил предохранители, все релюшки за монтажным блоком. И вот он
Контакт 30 (+от АКБ) поплавился
Находится вот здесь, называется Реле зажигания
Такое же реле есть в монтажном блоке (Электровентилятор системы охлаждения(высокая скорость), поменял их местами и чудо завелась, все отлично. Знал бы я об этом вчера))
Код реле 95 089 644 на 30А 12В
Без неисправного вентилятора летом не стоит ездить, ну все же поехал по местным магазинам автозапчастей. Для нексии конечно же не нашел, купил ВАЗовский реле:
Код 75.3777-10 на 30А 12В такие же контакты 85 86 87 30 Цена 70руб
Около магазина же поставил, и хрен тебе, контакты 30 и 86 по разному расположены:
Слева ВАЗовский
Зашел обратно и прикупил еще 10кусков провода с «папкой» и «мамкой», 15руб каждый
Соединил их, и заизолировал
Соединяю как должно быть, все норм заводится
Ну все же такая переделка временная, так ездить не рекомендую. Для большей перестраховки поменял местами реле с Электровентилятора системы охлаждения:
Вот и все, крышка легко закрывается
До пункта назначения доедете точно, я проехал пока 200км все тьфу тьфу. Буду искать реле теперь не Российский а Корейский, и на запас контактную группу. Всем удачи на дорогах, пусть не подводят вас ваши любимцы))
Ждать поломка КГ не стал, заехал на авторынок купил новую(350руб) КОРЕЯ. ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ (2018год): ДАННУЮ КОНТАКТНУЮ ГРУППУ НЕ СОВЕТУЮ БРАТЬ, ПОСЛЕ УСТАНОВКИ КЛЮЧ НЕ ПРОВАРИЧИВАЛСЯ В ЗАМКЕ ЗАЖИГАНИЯ ПОЧЕМУ ТО
Что интересно, на заводской КГ нет вот этой пружины. Я его сам еще поставил был 20000км назад
www.drive2.com
Установка дополнительной печной помпы на «Дэу Нексию»
Поскольку система отопления на машинах рассматриваемой марки никогда не отличалась большой мощностью, многие владельцы прилагают дополнительные усилия для утепления своего автомобиля. Одним из способов увеличения мощности отопителя является установка дополнительной помпы. Как правило, устанавливают помпу от ГАЗели.
В качестве дополнительной помпы на «Нексию» устанавливают помпу от ГАЗели
Последовательность установки дополнительной помпы
Порядок установки устройства:
- Прежде всего следует чётко представлять себе, что именно предстоит сделать, а затем нарисовать схему монтажа дополнительной помпы.Основные элементы, которые необходимо учитывать, подключая дополнительную помпу на «Нексию»
- Теперь необходимо открыть капот и отыскать там патрубок, идущий от отопителя к мотору. Шланг разрезается в месте сгиба (но перед этим желательно пережать его стальными хомутами до и после места разреза, для того, чтобы антифриз не вытекал). Концы разрезанного патрубка надеваются на дополнительную помпу. Хомуты, удерживающие антифриз, снимаются.Дополнительная помпа «Нексии» успешно подключена к антифризным патрубкам, осталось подать питание
- Соединённая с патрубками дополнительная помпа прикрепляется к трубе кондиционера с помощью пластикового хомута. Для того чтобы помпа не перетёрла трубку кондиционера, под неё рекомендуется подложить небольшой кусочек толстой резины.Помпа прикручивается пластиковым хомутом к патрубку кондиционера «Нексии»
- Далее к помпе следует подключить реле, которое будет её активировать. Подключённое реле удобнее всего прикрепить к колодке электроконтактов, которая располагается рядом с воздуховодом.Реле помпы лучше всего устанавливать на контактную колодку у воздуховода
- Плюсовой контакт, отвечающий за включение этого реле, заводится в салон на отдельную кнопку (питание на которую удобнее всего провести с замка зажигания).
Видео: ставим дополнительную помпу на «Нексию»
Отопитель на автомобиле «Дэу Нексия» трудно назвать совершенным устройством. Печка способна доставить водителю массу проблем, особенно если она эксплуатируется давно. К счастью, большинство из них можно решить самостоятельно, не прибегая к дорогостоящим услугам специалистов сервисного центра.
Копирайтер с пятилетним стажем.
Принципиальное отличие основных видов ЦЗ
Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:
- ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
- пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.
Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:
- с управлением плюсовым потенциалом;
- с управлением минусовым потенциалом.
Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.
Как работает простейший ЦЗ
Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.
Что мы видим на схеме:
- S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
- S42 – концевик пассажирской передней двери.
- M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
- К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.
Видео «Искрит катушка у Нексии»
Это видео демонстрирует одну из распространенных проблем (автор ролика — Sergei S).
Еще давно я столкнулся с проблемой, которая заключалась в неправильных показаниях тахометра. Например, на 3 передаче при скорости 60 км/ч он показывает примерно 1700-1800 оборотов в минуту, иногда на холостых показывает около 500 оборотов, а иногда и вообще отказывает. Что это связано исключительно с тахометром, я уверен, потому что нареканий по работе двигателя нет. Изначально думал, что проблема заключается в катушке зажигания, так как, на сколько я знаю, сигнал для тахометра идёт именно с неё, может быть я в чем-то могу ошибаться… И вот как раз моя девушка Lerka18 подарила мне на день рождения ту самую катушку зажигания. Для этой катушки я заказал новые болты крепления (саморезы с шестигранной головкой) и через некоторое время всё это дело установил. Вот каталожные номера (артикулы) запчастей:
Зажигание 8 и 16 клапанов — в чем разница
На первые Нексии устанавливались 8-клапанные двигатели с трамблером. Позднее на Нексии стали ставить двигатели с электронным распределителем зажигания. Последний устанавливаемый на Дэу Нексия двигатель – 16 клапанный объемом 1,6 л.
Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Фактически, “низ” мотора оставался неизменным — коленвал, блок цилиндров, кривошипно-шатунный механизм и цилиндро-поршневая группа. Изменилась только головка блока цилиндров, в ней появилось два распредвала. 8-клапанный мотор имел бесконтактную систему зажигания с трамблёром-распределителем, коммутатором и катушкой зажигания. Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону.
В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам. Угол опережения зажигания выставляется ЭБУ по данным датчиков.
Выставляем момент зажигания на Нексии с 8-клапанным мотором
Выставить зажигание на восьмиклапаннике достаточно просто. Можно даже обойтись без стробоскопа, используя только штатный инструмент. Порядок работы такой:
- Устанавливаем автомобиль на ровной площадке, ставим противооткаты под задние колеса.
- Домкратом приподнимаем передок и включаем 4 передачу.
- Открываем капот и ищем метку на шкиве коленвала и на кожухе ремня привода ГРМ. Совмещаем метки на шкиве и на кожухе ремня ГРМ.
- Вращением колеса совмещаем эти две метки максимально точно.
- Снимаем крышку распределителя и бегунок. Снимаем крышку трамблера и бегунок.
- На валу видим прорезь, которая должна быть направлена или вверх, или вниз.
- Ключом на 13 отпускаем болты фиксации трамблёра. Ослабив ключом на 13 болт крепления трамблера, совмещаем выступы магнитного ротора с выступами статора.
- Теперь осталось совместить выступы магнитного ротора с плюсовыми стационарными отливами.
- Теоретически, угол опережения выставлен, но, делая поправку на бензин, проворачиваем трамблёр ещё на 2-3 мм по часовой стрелке.
- Устанавливаем бегунок и крышку.
Схема предохранителей и реле Daewoo Nexia N150 (Второго поколения)

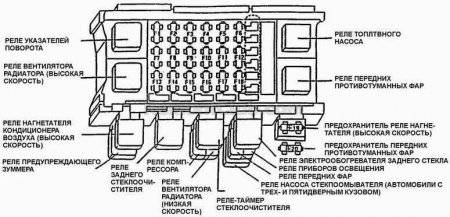

Сначала рассмотрим лицевую сторону блока предохранителей
F1…F20 – Предохранители
K1…K4 – Реле
| № | Номинал А | Назначение предохранителя |
| F1 | 10 | ECM (Электронный блок управления двигателем) |
| F2 | 10 | Лампы габаритных огней, освещение номерного знака, подсветка панели приборов и кнопок, |
| F3 | 15 | Цепь реле системы зажигания |
| F4 | 20 | Лампы дальнего света (левая и правая, индикация дальнего света на щитке приборов) |
| F5 | 10 | Лампа ближнего света левой фары, электрорегулировка наклона левой фары |
| F6 | 10 | Лампа ближнего света правой фары, электрорегулировка наклона правой фары |
| F7 | 30 | Предохранитель бензонасоса (топливного насоса) Daewoo Nexia, топливные форсунки |
| F8 | 20 | Указатели поворотов (левый и правый), индикация поворотов на панели приборов, стоп-сигналы (питание на выключатель сигналов торможения) |
| F9 | 30 | Очиститель ветрового стекла (предохранитель дворников Daewoo Nexia) |
| F10 | 10 | Электрический привод крышки лючка горловины топливного бака |
| F11 | 10 | Реле включения муфты компрессора кондиционера |
| F12 | 30 | Малая скорость вентилятор охлаждения двигателя, вентилятор отопителя (печки). (предохранитель вентилятора Nexia) |
| F13 | 20 | Фонари заднего хода, возбуждения генератора (лампа аккумулятор на панели приборов), комбинация приборов, часы и предохранитель прикуривателя Daewoo Nexia |
| F14 | 30 | Звуковой сигнал и высокая скорость вентилятора охлаждения |
| F15 | 20 | Предохранитель аварийной сигнализации Nexia, плафон салонного и багажного освещения, электропривод антенны |
| F16 | 30 | Электрические стеклоподъёмники |
| F17 | 10 | Автомагнитола (питание от замка зажигания) |
| F18 | 30 | Автомагнитола (постоянное питание от аккумулятора), обогрев заднего стекла, центральный замок, привод открытия багажника |
| K1 | Высокая скорость вентилятора системы охлаждения | |
| K2 | Реле указателей повротов и аварийной сигнализации | |
| K3 | Реле бензонасоса | |
| K4 | Реле передних противотуманных фар |
В нижней части блока есть ещё реле и два предохранителя. Выглядит нижняя часть следующим образом.
| № | Номинал Ампер | Назначение |
| K5 | Освещение приборов и габаритные огни | |
| K6 | Фары | |
| K7 | Низкая скорость вентилятора системы охлаждения | |
| K8 | Включение муфты компрессора кондиционера | |
| K9 | Реле звукового сигнала | |
| K10 | Ближний свет при включенном дальнем | |
| K11 | Зуммер | |
| K12 | Включения четвёртрой скорости моторчика отопителя (печки) | |
| K13 | Замок зажигания | |
| K14 | Реле стеклоочистителя | |
| K15 | Реле обогрева заднего стекла с таймером | |
| F19 | 30 | Предохранитель реле четвёртой скорости вентилятора отопителя |
| F20 | 30 | Передние противотуманные фары |
Также, полезная схема того, как распределяется питание на потребители от замка зажигания.
Может быть интересно:Распиновка разъёма и проверка ДМРВ BOSCH HFM5 ВАЗ
P/S: Заметка от администратора
При составлении данного списка реле и предохранителей у меня возник вопрос об отсутствии реле дальнего света фар. Нигде о нём не было информации. Однако, открыв электрическую схему ставло понятно, что реле на ближний и дальний свет отсутствует. Есть только одно реле на освещение и перелючатель. Со схемой можно ознакомиться ниже:
Пояснения к обозначениям на электросхемах daewoo matiz | автомобильные электросхемы
Схемы электрических цепей рассматриваемые в разделе автомобиля Матиз на первый взгляд вызывают полную неразбериху. После привычных нам общих схем отечественных авто, схемы иномарок это тёмный лес. Однако это не совсем так. Разборка схемы на части даёт свои преимущества.
И если внимательно подойти к изучению этого раздела по чтению электросхем, то всё становится понятным и простым. Взять хотя бы цепи питания. Если вам не известно, поступает или не должно поступать питание в данный момент на исследуемый участок цепи, напряжение.
Достаточно посмотреть на обозначение провода питания и сравнить с таблицей ниже. Допустим, вы рассматриваете цепь переключателя освещения, посмотрели на схему, а она подключена к проводу под номером 30.
Это значит, что питание, положительный его источник, не зависимо от положения ключа в замке зажигания, постоянно присутствует на этом токопроводе. Так же и с предохранителем этой цепи.
К тому же сразу определяем цвет жгута в котором находится искомый провод. Для специалистов не составляет особого труда запомнить буквенные индексы обозначений. Тем более их не так уж и много. И на практике, ежедневно разбираясь в схемах, быстро привыкают и понимают полезность этих обозначений. Если вы сами хотите найти и устранить поломку, в какой либо цепи электрооборудования Daewoo Matiz – Вам в помощь эта страничка.
Пример чтения электрических схем Daewoo Matiz.
Таблица 1 Толкование содержания электросхемы (цепи)
| ПОЗИЦИЯ | ОБЪЯСНЕНИЕ |
| A | Верхние горизонтальные линии : Линии электропитания Линии электропитания : 30, 15, 15А, 15С, 58 |
| В | Ef20 или F2: номер предохранителя
|
| C | Разъем (С101~С902)
|
| D | Внутренняя цепь компонента (реле)(наименование компонента и номер контакта) |
| Е | Внутренняя цепь компонента (переключатель)(наименование компонента, номер контакта и цепь проводки) |
| F | Цвет жгута проводов |
| G | Нижняя горизонтальная линия : Линия заземления
|
Таблица 2 Условные обозначения применяемые в электроцепях.
| УСЛОВНОЕОБОЗНАЧЕНИЕ | ЗНАЧЕНИЕ |
| C | Разъем |
| D | Диод |
| Ef | Предохранитель в блоке предохранителей в моторном отсеке |
| F | Предохранитель в блоке предохранителей в салоне автомобиля |
| G | Масса |
Таблица 3 Назначение и нумерация линий электропитания
| Номер блока питания | Состояние блока питания |
| 15 | Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” и “ST” (IGN 1) |
| 15A | Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” (IGN 2) |
| 15C | Питание от аккумуляторной батареи (В+) при замке зажигания в положении “ON” и “АСС” |
| 30 | Питание от аккумуляторной батареи (В+) непосредственно, независимо от положения замка зажигания |
| 31 | Масса соединена с аккумуляторной батареей (-) |
| 58 | Питание от аккумуляторной батареи (В+) при переключателе фар в положении 1 и 2 (цепь подсветки) |
Таблица 4 Буквенное обозначение цветовой маркировки жгутов проводов.
| Сокращение | Цвет | Сокращение | Цвет |
| Br | Коричневый | Sb | Голубой |
| G | Зеленый | R | Красный |
| V | Фиолетовый | L | Синий |
| P | Розовый | Y | Желтый |
| W | Белый | Gr | Серый |
| Or | Оранжевый | В | Черный |
| Lg | Светло-зеленый | . | . |
Как найти контакт по номеру и распайке разъема.
Номер контакта указан соответственно номеру разъема
Рссмотрим пример: контакт номер 4 разъема С901
Определение номера контакта в разъёме электропроводки Daewoo Matiz.
Если нет искры при пуске двигателя.
Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».
Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.
Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.
Особенности электрооборудования
- Система зажигания, включающая в себя замок, стартерный узел, генераторное устройство и аккумуляторную батарею.
- Контроллер температуры, датчики давления, а также скорости, клапан ХХ, заслонки.
- Узел диагностики, а также блокирования гидротрансформатора, электромотор топливного насоса.
- Противоугонная система, иммобилайзер, центральный замок.
- Блок управления трансмиссией.
- Система безопасности, включающая в себя подушки, датчики.
- Осветительные приборы — туманки, стоп-сигналы, габариты, головное освещение, свет в салоне и т.д.
- Звуковой сигнал.
- Замок багажника, механизм предупреждающего зуммера.
- Обогреватель заднего стекла.
- Электрические стеклоподъемники.
- Система вентиляции, включающая в себя печку, кондиционер.
- Приборная панель, где отображаются основные параметры авто.
- Антиблокировочная система.
- Механизм регулировки головного освещения.
- Монтажный блок с предохранителями, где сосредоточены все предохранительные устройства, предназначенные для защит цепей.
Замена радиатора отопителя на автомобиле «Дэу Нексия»
Как уже упоминалось выше, печной радиатор на «Нексии» может засориться. Помимо этого, он иногда начинает подтекать. Это происходит тогда, когда его центральные трубки окончательно разрушит коррозия, возникшая из-за использования плохого антифриза. Поскольку штатный печной радиатор на «Дэу Нексии» сделан из алюминия, запаять его без специального оборудования не представляется возможным. Так что у автовладельца остаётся только один выход: замена узла.
Это интересно: Штрафы от экологов
Последовательность замены отопительного радиатора
Чтобы выполнить работы качественно, придерживайтесь проверенного алгоритма:
- С автомобиля сливается вся охлаждающая жидкость. На полный слив требуется 8–10 минут, так что торопиться нельзя.
- Далее с радиатора снимаются патрубки. Они держатся на стальных хомутах, для ослабления которых следует использовать плоскую отвёртку.
Патрубки снимаются как с расширительного бачка «Нексии», так и с отопительного радиатора
- После снятия патрубков трубки радиатора необходимо чем-нибудь заткнуть, чтобы остатки антифриза не вытекли на пол. Лучше всего это сделать с помощью кусков ветоши.
Трубки на печном радиаторе «Нексии» следует заткнуть ветошью
- Далее ослабляются стальные крепёжные хомуты, удерживающие кожух печного радиатора. После этого фиксаторы кожуха отгибаются вручную, и радиатор извлекается через моторный отсек.
Извлекать радиатор отопителя «Нексии» лучше через моторный отсек
- Неисправный радиатор заменяется новым, после чего производится обратная сборка отопительной системы.
Схема электрооборудования Дэу Нексия
Дэу Нексия схема электрооборудования которой представлена в этом разделе, разработана не вчера, и это значительно облегчает ремонт основных узлов автомобиля. Конструкция автомобиля в целом повторяет Опель Кадет 80-х годов выпуска. Незначительные изменения перенесли декоративные элементы и оптика, а также встречаются варианты ч двухвальным 16-клапанным двигателем, что на электросхему, которую мы разместили ниже, никоим образом не повлияло.
Как видим, схема проста и идентична в некоторой степени вазовским автомобилям, а те, кто знаком с со стареньким Кадетом, разберутся в ней вообще без труда.
Как определить неисправность?
Одной из наиболее встречаемых проблем в работе проводки является утечка тока.
Как правило, диагностика такой неисправности осуществляется по отрицательному выводу с АКБ, при этом плюсовая клемма должна остаться подключенной:
- Тестер (мультиметр) нужно подключить одним щупом к отрицательной клемме батареи, а второй щуп соединяется с демонтированным клеммником. При подключении на экране тестера должны появиться значения — оптимальным показателем в данном случае является ток в районе 15-70 мА, этот параметр зависит от количества потребителей напряжения, подключенных к АКБ. В том случае, если речь идет об автомобиле с карбюраторным двигателем, оснащенным базовым оборудованием и без противоугонной системы, то ток утечки будет небольшим.
- В том случае, если диагностика показала, что показания утечки находятся в нормированном диапазоне, то нужно проводить диагностику аккумулятора. Если расход тока увеличенный, то проверка продолжается, теперь работаем с блоком предохранителей. Из этого устройства демонтируются предохранительные элементы, после снятия каждого производится измерение утечки.
- Если произошло такое, что после демонтажа предохранителя показатель утечки уменьшился до оптимального, это свидетельствует о том, что цепь с извлеченным предохранительным элементом потребляет больше тока. Теперь вам нужно только выяснить, какие потребители подключены к этому участку электроцепи, после чего производится диагностика самой проводки (Автор видео — Александр Шестопалов).
При неисправном аккумуляторе потребители энергии могут работать не на полную силу, а если АКБ полностью разряжена, то и запустить двигатель не получится. Необходимо время от времени проводить диагностику аккумулятора — проверять его напряжение, измерять уровень и плотность электролита в банках, осматривать корпус. Если на корпусе имеются трещины, то возможно, из них уходит электролит, что способствует разрушению батареи.
Также нужно уделить диагностике работоспособности генераторного узла. Если это устройство работает неправильно, оно не сможет заряжать автомобильный аккумулятора при запущенном двигателе.
Для потребуется тестер — мультиметр, его нужно переключить в режим омметра, после чего выполнить следующие действия:
- Щупы тестера подключаются к аккумулятору с соблюдением полярности.
- Запускается двигатель, после чего необходимо выставить средние обороты вращения коленчатого вала, включить музыку и оптику. Так вы сможете создать рабочие условия для мотора, при которых и измеряется напряжение АКБ.
- После этого необходимо снять показания с тестера. Если генераторный узел в рабочем состоянии, ото параметр напряжения на выводах АКБ должен составить около 13.5-14.5 вольт. Если это значение ниже, то устройство нужно проверять более детально (автор видео — Дмитрий Пристром).
Устранение причины выгорания
Следует заметить, что замена контактной группы на исправную помогает на некоторое время. Для качественного ремонта необходимо устранить причину выгорания: снизить нагрузку по току на контакты. Усилить слабое место Дэу Нексия можно путём установки дополнительных реле согласно схеме:
При использовании двух реле нагрузка на группу контактов уменьшается в два раза
Такой способ поможет продлить срок службы контактной группы более чем в 2 раза. Провести усовершенствование электрической цепи зажигания корейского автомобиля под силу любому.
Видео: Делаем замену контактной группы на Дэу Нексия
Для полноты понимания процесса замены группы контактов в Дэу Нексия посмотрите видео:
Самостоятельно выполнить ремонт контактной группы на автомобиле Дэу Нексиа не составит особо труда. Дополнительные сложности возникнут, если предстоит замена проводки. Часто плавятся провода, идущий к контактам “30» и “50”. По возможности разгрузите контактную группу. Это защитит автомобиль от возгорания и продлит срок службы детали.
От точности установки угла опережения зажигания в двигателе Дэу Нексия зависит практически полностью работа двигателя в любом режиме. Стоит ошибиться на миллиметр, и двигатель не сможет корректно работать на холостых оборотах, нормально запускаться и экономно расходовать топливо. Выставить зажигание на Нексии довольно просто, главное чётко следовать инструкции.
Сроки замены
Производители рекомендуют производить замену изношенных деталей привода механизма ГРМ при пробеге не более 50 тысяч километров. Большинство владельцев следуют этой рекомендации, но бывают исключения.
Срок службы ремня зависит не только от производителя запасной части, но и от условий эксплуатации транспортного средства, технического состояния двигателя. Пагубное воздействие на состояние ремня оказывают технические жидкости, которые могут попасть в зону его работы. Если замечены даже малейшие протечки моторного масла, их немедленно устраняют, ремень меняют новым изделием.
