Контактная группа замка зажигания – старт без проблем!

Основные составляющие элементы замка

Прежде чем описывать устройство замка зажигания, необходимо знать, что появился данный узел в автомобиле не сразу. Так как он чаще всего используется для запуска стартера, который был внедрен в конструкцию авто не на ранних этапах. Первые машины заводились криволинейным рычагом, вставляемым в переднюю часть авто, и напрямую вращающие коленвал.

Большинство моделей замков конструкционно поделены на механические и электрические блоки. Блок с механикой включает в себя личинку замка. В этом цилиндрическом устройстве скрывается механический «секрет», состоящий из цилиндров и пружинок, располагающихся в определенном порядке. Это обеспечивает необходимость использования уникального ключа для конкретного замка.

Рекомендуем: Что такое автомобильная стойка стабилизатора: особенности, конструкция, функции и для чего нужна

Второй блок наделен группой электрических контактов. Их соединение между собой осуществляется по определенному алгоритму, который зависит от того, насколько повернут ключ.

Встроенный замок кроме вращения модуля с контактами способствует блокировке руля. В данной операции задействован установленный в конструкцию блокировочный штекер. При установке в крайнюю первоначальную точку он выезжает из замочного корпуса и фиксируется в спецпазу, расположенном на рулевой колонке. В популярных ВАЗовских моделях завод-изготовить монтирует типы замков:

  • KZ-813;
  • 2108-3704005-40.

Конструкция замка зажигания предполагает наличие нескольких обязательных частей. Основными составляющими узлов являются элементы:

  • кожух;
  • скобка;
  • контактный узел;
  • «секрет» замка;
  • оболочка;
  • штифтовой фиксатор.

Секрет жестко взаимодействует с кабелем и монтируется внутри крупной пружины. Первый конец пружинки зафиксирован на замочном корпусе, а второй – на личинке. Благодаря вмонтированной пружине происходит сомопроизвольное возвращение замка в первоначальную позицию.

Конструкция замка рассчитана как на поворот, так и на фиксацию его в каком-либо из положений. На этот случай цилиндрический поводок оснащен сквозным радиальным каналом. По обе стороны на нем имеются подпружиненные шарики. После поворота на определенный угол шарики попадают в лунку, что позволяет зафиксировать конструкцию в такой позиции.

Контактный узел, разработанный инженерами, включает в себя два элемента: статичную колодку с установленными на ней соединительными контактами и вращающийся диск с вмонтированными пластинками. По пластинам пускается электричество, в момент вращения ключа водителем. Обычно на колодке располагается шесть или больше контактов с выходами к тыльной стороне. Большинство выпускаемых сейчас замков оснащено пластинными контактами с единственным разъемом. Входящая в состав замка и расположенная внутри корпуса группа контактов рассчитана на запуск следующих узлов:

  • электростартер;
  • система зажигания;
  • сигнальные приборы.

Мониторинг работоспособности группы обычно осуществляют подключаемой контрольной лампой. Однако до этой операции специалисты рекомендуют тестировать подходящие к разъему кабели на возможные повреждения. При выявлении проблем с изоляцией необходимо их исправить.

В ходе ремонта понадобятся:

  • плоская, крестовая отвертки;
  • прямая тонкая спица или толстая игла;
  • гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

  1. Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.
  2. После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
  3. Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
  4. При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

  1. Устанавливаем замок на посадочное место, надежно фиксируем болты.
  2. Контактную группу с помощью винта подключаем к замку.
  3. Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
  4. Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

  1. Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
  2. В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
  3. Теперь имеется возможность настроить секрет в соответствии со старым замком.

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

  • Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
  • Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

Вставляем ключ и поворачиваем его до упора по часовой стрелке.

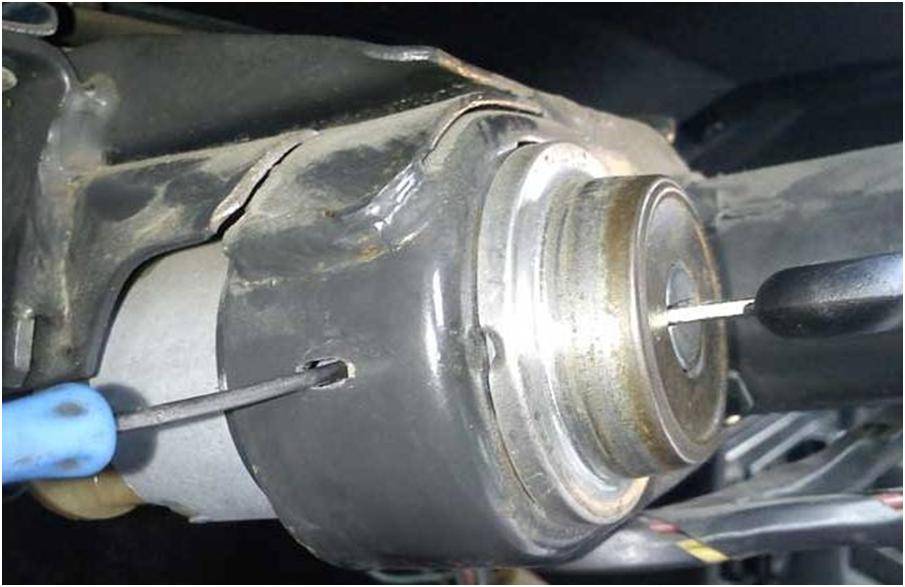

При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм

При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.
Описанным способом разбираем новую личинку.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

  • Замену замка полностью
  • Замену личинки замка
  • Замену контактной группы.

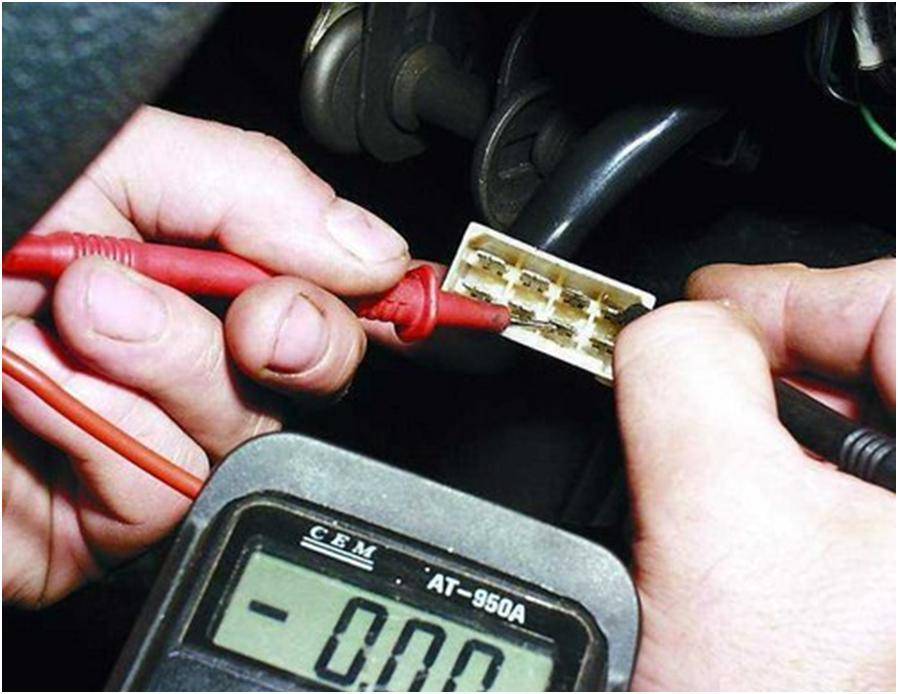

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

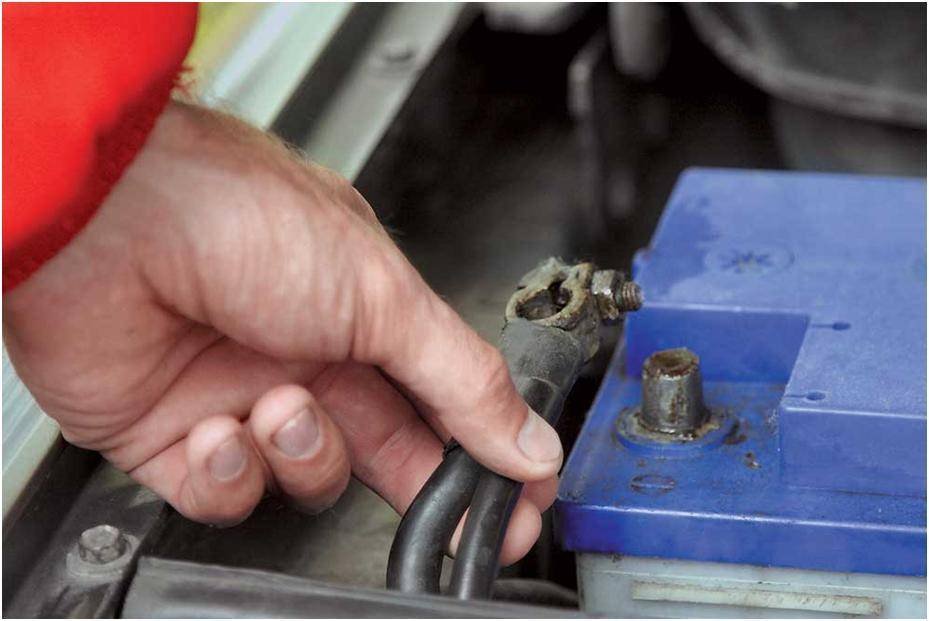

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

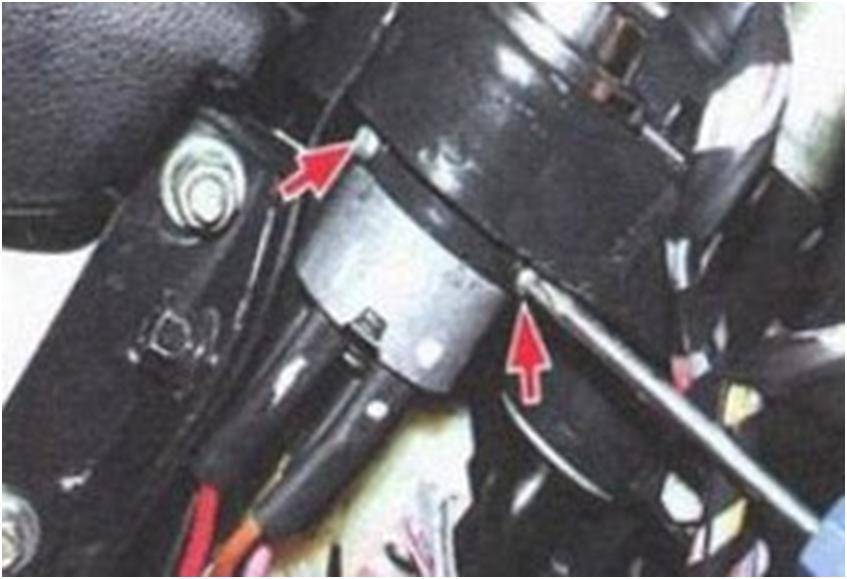

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Использование замка зажигания автомобиля Калина

Большинство легковых автомобилей оборудовано приспособлением для включения и выключения системы зажигания. Как использовать замок зажигания Калина?

Как снять замок зажигания: советы профессионалов

Выключатель зажигания Калина (изображение № 1) иногда приходится снимать с автомобиля по разным причинам. На Ладе Калине основаниями этих действий могут быть: полный выход замка из строя, необходимость замены катушки АПС или контактной группы замка. Для выполнения нужен минимальный набор инструментов:

  • зубило с хорошей заточкой;
  • молоток;
  • отвертка с плоским концом;
  • пассатижи.

Работа выполняется в определенном порядке:

  • нужно отсоединить минусовую клемму от аккумулятора;
  • снять переключатели, стоящие под рулем;
  • с помощью небольшого острого зубила и пассатижей отвернуть болты крепления механизма выключения Калины;
  • снять с рулевой колонки освобожденную скобу и сам замок зажигания;
  • отверткой поддеть фиксатор с проводами, идущими к катушке АПС, и отсоединить от блока;
  • отключить колодку контактной группы от общего жгута проводов.
  1. Кожух рулевой колонки снимается, если крестообразной отверткой отвернуть 7 саморезов: 2 с левой стороны, 2 с правой, 3 снизу. Затем нужно потянуть вниз рычаг регулировки и опустить колонку. Обе половинки кожуха легко снимутся.
  2. Для снятия подрулевых переключателей достаточно сжать фиксаторы и вывести их из мест посадки.
  3. Болты крепления замка Калины обычно бывают со срезанной во время закручивания головкой. Поэтому выкручивают их небольшим зубилом, нанося легкие удары по касательной. После того как болты сдвинутся с места, их можно отвернуть пассатижами небольшого размера. Заворачивать замок лучше болтами с внутренними шестигранными головками, которые можно купить в специализированных магазинах. Такие крепежные изделия имеют резьбу М6, длина болтов — 20 мм.
  4. Для снятия замка зажигания нужно слегка потянуть жгут электрических проводов и освободить разъемы под кожухом.
  5. Перед установкой замка на свое место нужно вставить в него ключ и перевести его в положение 1. Защелка блокировки руля при этом уйдет внутрь замка. После этого следует проверить работоспособность системы блокировки руля. Если все работает нормально, продолжить установку и крепление замка и проводов. В случае отсутствия фиксации рулевого вала после полного оборота рулевого колеса, необходимо отрегулировать положение установки замка зажигания на рулевой колонке так, чтобы защелка замка могла войти в паз, находящийся на валу.
  6. Бывают ситуации, когда штатный ключ трудно вставляется в скважину замка. В таком случае можно брызнуть в отверстие для ключа жидкость WD-40 и несколько раз вставить и вытащить ключ. При отсутствии WD-40 можно воспользоваться полусинтетическим маслом, которого потребуется всего одна капля.

Правила пользования замком

Штатный замок зажигания автомобиля Лада Калина имеет 3 стандартных положения ключа зажигания.

  1. Положение 0 — фиксированное. Ключ зажигания можно из этого положения вынуть. В этой позиции могут работать приборы наружного освещения, в том числе и противотуманные фары, освещающие дорогу впереди автомобиля. Работает система аварийной сигнализации, можно пользоваться дальним и ближним светом, включать аудиосистему.
  2. Положение 1 — фиксированное. Ключ вынуть из этого положения невозможно. Зажигание включено. Электрическое питание подается в этом случае ко всем энергопотребителям автомобиля, за исключением стартера. Если оставить ключ надолго в этом положении, можно разрядить аккумуляторную батарею. Перед включением стартера рекомендуется несколько секунд выдержки ключа в этой позиции. За эти секунды электрический бензонасос создаст в топливной системе нужное давление, что значительно облегчит запуск двигателя, особенно холодного.
  3. Положение 2 — включение стартера. Ключ в этом положении не фиксируется. Если его отпустить, он возвращается в положение 1.

В положении включения стартера нельзя держать ключ более 10 секунд. Если двигатель не запустился, нужно сделать перерыв 10-15 секунд и повторить попытку. При работающем двигателе нельзя удерживать ключ в этом положении. Во время движения машины Калина запрещается вынимать ключ из замка. Если сделать это, произойдут отказ рулевого управления вследствие блокировки рулевой колонки и резкое ухудшение функционирования тормозной системы.

Замок зажигания ВАЗ 2109.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.

При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.

  1. реле зажигания,
  2. штекерный разъем выключателя зажигания,
  3. выключатель зажигания.

Наименование режимов, положение замка и цепи питания.

0 — выключено30 и 30/1Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору
«I» — зажигание30 — INTПри текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля.
30/1 — 15/1Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода.
30/1 — 15/2При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители.
«II» — стартер30 — INTРаботают те же цепи, что при положение «зажигание»
30/1 — 15/1Работают те же цепи, что при положение «зажигание»
30 — 50Включается стартер
«III» — стоянка30 — INTРаботают те же цепи, что при положение «зажигание»
30/1 — РСтояночное освещение

Как проверить исправность/неисправность замка зажигания «девятки»?

Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?

Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.

Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.

Видео

Снятие выключателя зажигания, замена контактной группы и катушки иммобилайзера Lada Granta

Инструменты:

  • Ключ трещоточный
  • Головка на 10 мм
  • Отвертка крестовая средняя
  • Отвертка плоская малая
  • Вороток под торцевую насадку
  • Насадка на вороток на 8 мм
  • Насадка на вороток на 24 мм
  • Зубило с молотком или электродрель
  • Длинногубцы

Детали и расходники:

  • Наждачная бумага (мелкозернистая)
  • Возвратная пружина (при необходимости)
  • Микровыключатель (при необходимости)
  • Контактная пластина на световоде (при необходимости)
  • Контактная группа замка зажигания (при необходимости)
  • Болт со срывной головкой М6 – 4 шт.

Примечания:

Выключатель зажигания снимите для замены при выходе из строя его цилиндрового механизма, для замены контактной группы выключателя зажигания, а также при необходимости замены катушки иммобилайзера.

Снятие замка зажигания

1. Отсоедините клемму провода от «минусового» вывода аккумуляторной батареи.

2. Снимите кожухи рулевой колонки и левый подрулевой переключатель, как описано в этой статье.

Примечание:

Для удобства работы можно снять рулевое колесо и барабанное устройство спирального кабеля.

  Audi R8 обзор и цены на Ауди Р8

3. Если уплотнительное кольцо выключателя зажигания не снялось при демонтаже кожухов рулевой колонки, снимите кольцо с выключателя зажигания.

4. Нажав на фиксатор колодки, отсоедините колодку проводов контактной группы выключателя зажигания от жгута проводов панели приборов.

5. Поддев тонкой отверткой край колодки жгута проводов, отсоедините колодку проводов катушки иммобилайзера от колодки жгута проводов панели приборов.

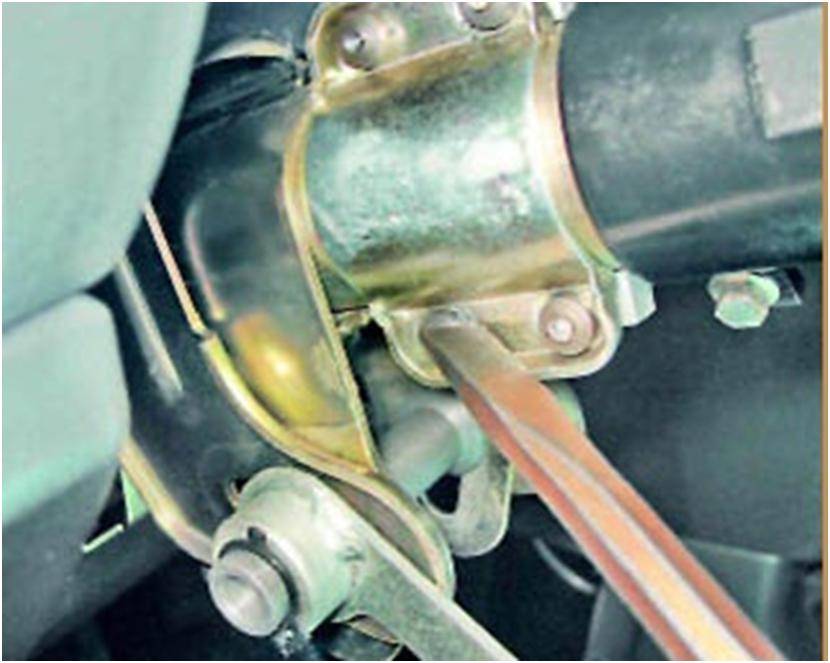

6. Выключатель зажигания крепится болтами со срывными головками, эти болты затягивают до отрыва головок. После этого при помощи зубила и молотка сорвите болты крепления замка, как это наглядно продемонстрировано на втором фото ниже.

Болт со срывной головкой:

1 – резьбовая часть;

2 – круглая головка;

3 – срывная головка под ключ.

7. Когда шляпки уже достаточно ослаблены, можно их открутить при помощи длинногубцев.

8. Когда все болты откручены, снимите хомут крепления замка зажигания крепления к валу, а затем и сам выключатель.

Разборка и сборка замка зажигания

1. Отверните три винта крепления кронштейна к корпусу выключателя.

2. Снимите кронштейн с корпуса.

3. Достаньте привод микровыключателя замка зажигания.

4. Нажмите на пластмассовую защелку и достаньте микровыключатель из кронштейна.

Примечание:

Для замены микровыключателя необходимо отпаять от его контактов провода.

5. Отсоедините колодку проводов от патрона лампы подсветки.

6. Поддев отверткой, отстегните защелку с одной стороны замка зажигания.

7. Затем отстегните две защелки с другой стороны.

8. Снимите пластмассовую крышку с корпуса выключателя.

9. Поддев отверткой, отстегните две защелки с обеих сторон крышки.

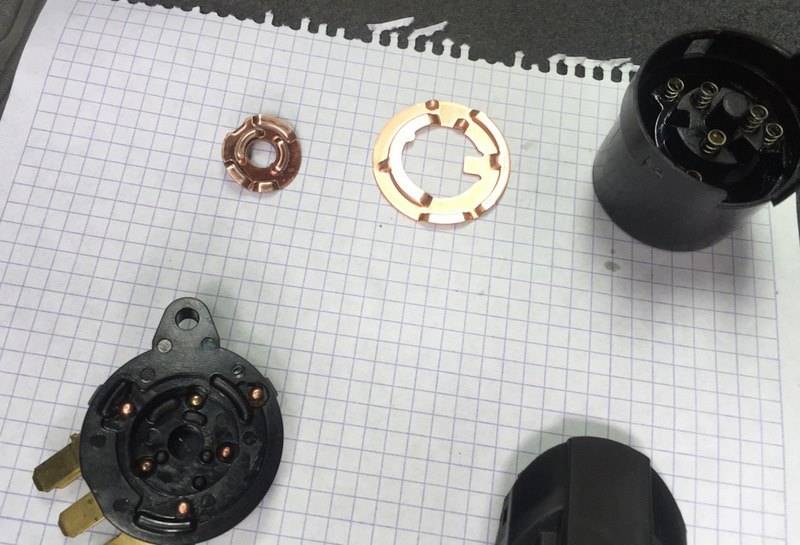

10. Достаньте контактную группу и световод из крышки.

11. Зачистите окисленные или подгоревшие контакты пластины на световоде мелкой наждачной бумагой.

12. При сильном повреждении контактов замените контактную пластину на световоде. Для этого поверните контактную пластину так, чтобы ее внутренние выступы попали в прорези световода и снимите пластину вместе с возвратной пружиной. Замените сломанную или треснувшую возвратную пружину.

13. Поддев отверткой, достаньте катушку иммобилайзера (в случае его наличия).

14. Установите на световод пружину и контактное кольцо в порядке, обратном снятию

При этом обратите внимание, что выступы на внутренней поверхности световода должны находиться напротив широкого наружного выступа пластины

15. Зачистите окисленные или подгоревшие контакты мелкой наждачной бумагой. При сильном повреждении контактов замените контактную группу. Для этого необходимо отпаять три провода от контактов.

16. При сборке выключателя сначала установите световод с контактной пластиной на основание контактной группы так, чтобы длинный выступ пластины находился напротив упора на основании.

17. Наденьте крышку на основание так, чтобы верхняя часть световода вошла в отверстие крышки. Зафиксируйте основание на крышке защелками.

18. Установите крышку с контактной группой на корпус выключателя в порядке, обратном снятию

При этом обратите внимание, что выступ на цилиндре замка должен находиться между двумя выступами на внутренней поверхности световода

19. Установите микровыключатель в порядке, обратном снятию, при этом обратите внимание, чтобы из проточки в кронштейне не выпал сухарь

20. Дальнейшую сборку и установку выключателя зажигания проводите в обратной последовательности.

21. Установите новые болты крепления выключателя зажигания. Болты крепления равномерно затягивайте до момента отрыва их головок.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Замена замка зажигания ваз 2110 и его контактной группы с видео

Замок зажигания кажется довольно простым устройством, но когда он выходит из строя, завести двигатель автомобиля бывает весьма непросто. Но есть и хорошие новости: замок зажигания и контактную группу на ВАЗ 2110 вполне можно отремонтировать либо произвести полную замену. Главное, знать некоторые нюансы этого процесса. Именно о них мы и расскажем в данной статье.

  • Ключ зажигания после поворота и запуска двигателя не возвращается в исходное положение, его приходится поворачивать обратно вручную.
  • Личинка замка полностью изношена, ключ зажигания начал застревать в ней.
  • Имела место попытка угона автомобиля путём взлома замка зажигания.
  • Ключ зажигания и все его дубликаты оказались утеряны.
  • Контактная группа замка зажигания вышла из строя.

Когда замок зажигания ломается, плохие контакты в нём не позволяют двигателю завестись. Однако причина не всегда бывает в замке. Неполадки могут возникнуть и в контактной группе (очень часто контакты в ней окисляются).

Чтобы понять, что причина неполадок именно в группе, а не в замке, следует провести простой тест. Надо снять с аккумулятора отрицательную клемму, убрать нижний кожух на рулевой колонке, выключить там все контакты и проверить их омметром, при этом поворачивая ключ зажигания в 3 рабочих положения. Во всех этих положениях омметр должен показывать ноль. Если он показывает какую-либо величину — налицо проблемы с контактной группой, которую и придётся менять.

  1. Открывается капот автомобиля, с аккумулятора снимается отрицательная клемма.
  2. Открывается нижняя часть кожуха на рулевой колонке. На фото указан ход работы с замком ВАЗ 2109, но конструктивно эти замки аналогичны с десятой моделью. Отличие составляет электрическая схема контактной группы, о замене которой речь пойдёт ниже.

    С нижней части рулевой колонки снят защитный кожух

  3. Аккуратно, с помощью зубила, ослабляются крепёжные болты замка (это болты с отрывными головками).

    Натяжение отрывных болтов ослабляется с помощью зубила или мощной отвёркти

  4. Ключ зажигания устанавливается в замок, а затем поворачивается в рабочее положение «I». После этого фиксатор, блокирующий рулевой вал, оказывается в замке.
  5. Теперь болты выкручиваются и неисправный замок снимается (если с выкручиванием возникают проблемы, головки болтов аккуратно срубаются зубилом).
  6. На его место ставится новый замок, закрепляется скобой в нужном положении, после чего фиксируется новыми болтами.
  7. После установки нового болта проводится проверка работы механизма блокировки рулевого вала. Для этого рулевое колесо поворачивается на полный оборот, до срабатывания фиксатора-защёлки. Если срабатывания фиксатора не наблюдается, крепёжные болты на замке ослабляются и он сдвигается вверх или вниз так, чтобы фиксатор точно попадал в паз рулевого вала при полном обороте рулевого колеса.
  8. После настройки фиксатора и установки замка в правильное положение его крепёжные болты крепко затягиваются ключом на 10, причём затягивание производится до тех пор, пока отрывные головки крепёжных болтов не сломаются.
  9. К замку подключаются контакты, нижняя часть защитного кожуха рулевой колонки устанавливается на место.

Меняем контактную группу

Если во время теста выяснилось, что неисправна контактная группа, то последовательность действий будет такова.

  1. Замок зажигания снимается так, как это описано выше.
  2. С него снимается штекер, провода которого идут на лампы подсветки.
  3. С помощью отвёртки отгибаются пластиковые защёлки, удерживающие крышку замка зажигания (их 4 штуки), после этого крышка снимается.

    Защёлки на крышке контактной группы отгибаются отвёрткой

  4. Для полного доступа к группе отгибается ещё пара защёлок.

    Все защёлки отогнуты, крышка снимается

  5. Извлекается контактная группа.

    Контактная группа полностью снята

  6. Контакты проверяются на предмет окисления или перегорания. Если имеет место окисление, окисная плёнка снимается с контактов с помощью наждачной бумаги. Если налицо полное или частичное выгорание контактов, то заменяется вся группа.
  7. После этого производится обратная сборка замка зажигания.

Как видно из этой статьи, заменить замок зажигания несложно. Главное помнить, что самым уязвимым местом этого узла являются вовсе не контакты, а пластиковые защёлки на крышке замка. Отгибая их, ни в коем случае не следует прилагать больших усилий, так как они очень хрупкие. Если защёлки окажутся сломаны, то придётся покупать новый замок зажигания, так как крышки от таких замков очень редко продаются отдельно.

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

  1. Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
  2. Возможность подключать и отключать систему зажигания двигателя к источнику питания.
  3. Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
  4. Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
  5. Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

В каких положениях может работать замок зажигания

  1. «Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
  2. «Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
  3. «Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
  4. «Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
  5. «Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2». Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие. Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запуститься двигатель. Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора. Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу. Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным. В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
