Шаровые опоры квадроцикла, Ремонт и восстановление

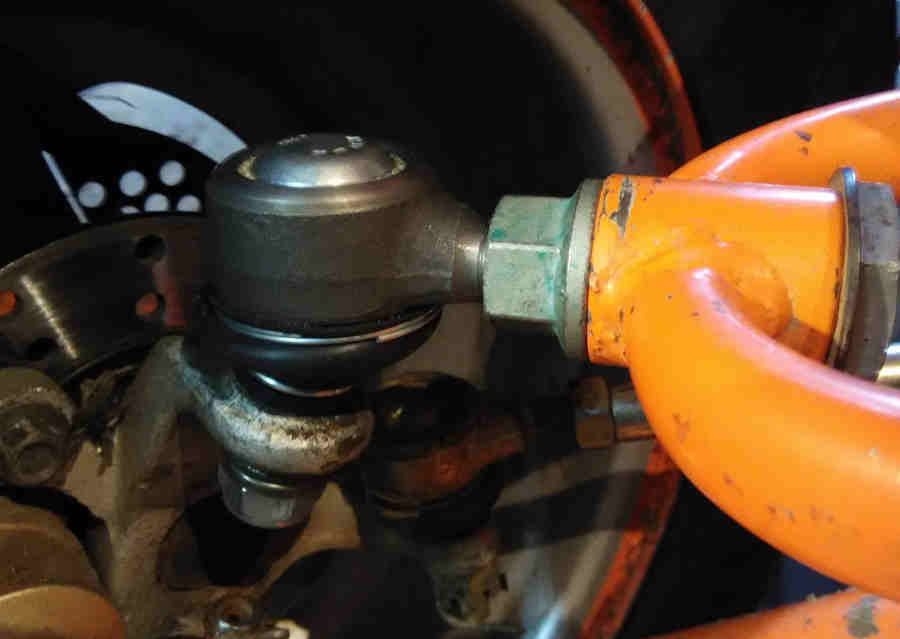

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

  • металлический корпус;
  • палец с шаровой головкой;
  • поджимная пружина;
  • гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Восстановление жидким фторопластом своими руками

Сделать это можно, но сложно. Потребуется специальное оборудование и полимер (фторопласт). Принцип такой мы просто высверливаем в дне шаровой отверстие, дальше нарезаем резьбу, чтобы можно было закрутить специальный металлический «приемник».

В эту резьбу закручивается «трубка – приемник» от специального пресса (экструдера), который подает расплавленный фторопласт под давлением. Нужно отметить, что он расплавляется при температурах в 170 – 200 градусов Цельсия.

Затем нагреваем трубку, обычно и сам пресс с «жидкой массой». Внутри шаровой фторопласт также расплавляется + смешивается с массой которая поступает через трубку, происходит процесс под давлением в 2 атмосферы.

После заполнения трубка отсоединяется, пресс с полимером убирают. Полимер застывает и образует монолит, который обволакивает «шарик» все стуки и вибрации проходят – ведь разбитое место заполнилось полимером. В отверстие, которое было просверлено, закручивается специальный клапан или «тавотница».

После такого ремонта шаровая опора может ходить очень долго, иногда даже не меньше чем новая. Смотрим подробное видео.

https://youtube.com/watch?v=brtA6n7e_L8

Однако стоит отметить – если пыльник прорван и очень много всякой грязи попало внутрь «шарика», то стоит вначале отчистить его, иначе износ будет очень большой. Отчистка должна быть до зеркала.

Также полезное видео.

Вот собственно и все. В заключении хочется сказать, что если есть возможность поменять и поставить новую оригинальную опору лучше его сделать. Ведь новая, подчеркиваю ОРИГИНАЛЬНАЯ (не Китай), всегда будет лучше, чем восстановленная. Ее вам хватит на многие тысячи километров.

64,50

Похожие новости

Что такое рессора. Для чего она используется на машине

Какую жидкость заливают в гидроусилитель руля. Состав, цвет и св.

Балка или многорычажка. Что лучше? Сравниваем заднюю подвеску

Ремонтные работы

Сразу следует отметить, что после завершения ремонта шаровая опора не восстановится полностью и срок ее службы будет меньше. Однако если все было сделано правильно, то можно не переживать за безопасность эксплуатации узла. Существует несколько способов восстановления работоспособности шаровой. В домашних условиях чаще всего используется две технологии:

  • Ремонт шаровых опор полимером по технологии SJR.
  • Разборная — из неразборного корпус переделывается в разборный, после чего проводится шлифовка шаровой поверхности пальца и меняются вкладыши.

С помощью полимера

Суть этого метода состоит в нагнетании разогретого полимерного материала в корпус. При этом опору не требуется разбирать, но необходимо изготовить экструдер. Стоит отметить основные преимущества этого метода:

  • Так как конструкция корпуса не разрушается, обеспечивается высокая надежность заводского соединения.
  • Полимер заполняет все пустоты и места выработки, ставшие причиной выхода опоры из строя.
  • Когда материал застывает, он образует цельный вкладыш, характеристики которого как минимум не уступают заводской детали, а порой и превосходят их.
  • Полимер содержит в своем составе специальные ингредиенты, обеспечивающие качественную сухую смазку пальца.
  • Достигается высокая прочность при ударных нагрузках.

Для применения этой технологии в нижней части корпуса следует просверлить отверстие, диаметр которого выбирается в соответствии с используемым экструдером. Необходимо тщательно очистить зазор между вкладышами и шаровой поверхностью пальца от грязи, а также продуть узел воздухом для удаления стружки и песчинок.

Полимер нагнетается в корпус с помощью экструдера через заранее просверленное отверстие. Как только пластмассовый состав застынет, ремонтные работы можно считать завершенными. Единственным недостатком этой технологии является отсутствие возможности проверить геометрию сферической поверхности пальца.

Разборный метод

После того как опора будет снята, необходимо разобрать корпус. Для этого потребуется высверлить в одной половине все точки сварки, разделив после этого деталь на две части с помощью молотка и зубила. Затем стачиваются развальцованные края и наносится удар по торцу пальца, чтобы отделить дно корпуса. После измерения внутреннего и наружного диаметров корпуса изготавливается кольцо с аналогичными размерами и внутренней резьбой, а также пробка, которая вворачивается в эту деталь. Высота кольца должна составлять порядка 10 см.

После этого в корпус помещается новый вкладыш и отреставрированный палец. Соединив две части корпуса, их следует прихватить сваркой

При этом необходимо проявить осторожность, чтобы избежать перегрева вкладыша

Рекомендуем почитать по теме переделка шаровых с нерозборных в розборные

Приветствую всех обладателей Е30. Предлагаю вашему вниманию вариант переделки стандартной ДМРВ в бес.

Подскажите, как и что делать, какие засады, на что обращать внимание

Винтовой Г-образный

Третий тип съемного механизма, который можно сделать самому – тоже винтовой, но он показал себя с отличной стороны и позволяет работать на любом авто.

Для его изготовления понадобиться круглый металлический прут диаметром не менее 10 мм и длиной 15-17 см.

Из него необходимо сделать Г-образную заготовку с длиной плеча 5 см. То есть, берем прут, на нем отмеряем 5 см, зажимаем в тисках и при помощи молотка загибаем его на 90 град.

На длинной части заготовки нарезаем резьбу и подбираем гайку.

Остается изготовить упорную планку. Сделать ее можно по подобию клина, расписанного выше. То есть берем пластину, но толщиной 0,5 см. С одной стороны делаем прорез под палец опоры.

При надобности можно толщину пластины со стороны пропила уменьшить, сточив слой металла. Главное, чтобы пластина входила в зазор между корпусом опоры и проушиной, при этом она не оказалась слишком тонкой, иначе в процессе выпрессовки она согнется.

С другой стороны, от пропила делаем отверстие под Г-образную заготовку. Остается только надеть пластину на длинную часть прута. Если резьба получилась по длине недостаточной, чтобы выжать палец, то можно под гайку подложить несколько шайб.

Работает этот съемник так: Выкручиваем гайку практически до конца, устанавливаем пластину в зазор между опорой и проушиной, а прут поворачиваем так, чтобы короткое плечо упиралось в палец.

Затем просто закручиваем гайку, при этом пластина будет выступать в качестве упора, а прут коротким плечом выдавит палец.

Диагностика лучше ремонта

Ряд нехитрых правил поможет вам сохранить подвеску, нервы и деньги.

Придерживаясь их в повседневной жизни, вы сможете свести риск аварии к нулю:

  1. Регулярно проводите проверку состояния шаровой опоры. Даже если вы сами не разбираетесь в тонкостях устройства автомобиля, всегда можно обратиться к специалистам или позвать в гости знающего соседа или друга.
  2. Следите за наличием смазки. Не только замена порванных пыльников спасет вас от дорогостоящего ремонта, но и вовремя смазанная деталь.
  3. Не игнорируйте посторонние звуки. Как только автомобиль начинает издавать стук, лязг и скрежет — стоит загнать его на смотровую яму и проверить неисправности шаровой.
  4. Ездите аккуратно. Быструю езду любят все, однако игнорировать дорожные ямы и скакать по лежачим полицейским, не сбавляя скорости, не стоит, если вам дорого ваше авто.

Причины износа шаровой опоры?

Так как этот элемент находится в основной части транспортного средства, он подвергается серьёзным нагрузкам. Нарушение функционирования детали может произойти по целому ряду причин. Но, в большинстве случаев, опора перестает справляться со своими функциональными обязанностями из-за увеличенного зазора между пальцем и полимерным составом. К прочим негативным факторам, влияющим на её состояние и продолжительность службы, стоит отнести:

  • Естественный износ пальца или самого корпуса
  • Неаккуратное передвижение по разбитым дорогам
  • В любой момент может произойти разрыв резинотехнического пыльника, что отрицательно повлияет на работу и ресурс шаровой опоры
  • Также в случае прорыва пыльника шаровая теряет смазку

Некачественные детали, как правило, служат намного меньше положенного срока

Чтобы не возникла преждевременная поломка ходовой системы, нужно придерживаться осторожного, размеренного стиля вождения. В момент подъезда к неровностям или разбитой дороге лучше всего сбавлять скорость автомобиля до минимума

Опытные автомеханики также настоятельно рекомендуют регулярно осматривать состояние пыльника.

Восстановление шаровых опор: плюсы и минусы ремонта шаровых

Сразу отметим, что порванные пыльники шаровых шарниров и плохое состояние дорого являются основными причинами, по которым такие детали нужно менять достаточно часто.  Как правило, если опора шаровая вышла из строя, данный элемент меняется на оригинал или аналог, максимально приближенный по качеству.

Само собой, для многих автомобилей, особенно с облегченной алюминиевой подвеской, такой ремонт далеко не самый дешевый.  Дело в том, что часто замена шаровой означает полную замену рычага подвески или рулевой тяги в сборе, так как опора впрессована в рычаг или выполнена с деталью единым целым

Однако, хотя официально шаровые являются неремонтопригодными, все же были разработаны способы восстановления, то есть реставрации шаровых опор для того, чтобы удешевить ремонт. Давайте рассмотрим, когда целесообразно выполнять реставрацию шарнирного соединения, каким образом это делается, а также на что можно рассчитывать после такой процедуры.

Прежде всего, ремонт шаровых делится на:

  • восстановление с разборкой;
  • ремонт без разборки;

Первый вариант предполагает разборку шаровой и замену вкладыша. Для такой задачи требуется токарный станок и другое специализированное оборудование. На деле, если все работы выполнены качественно, деталь прослужит еще 60-80  тыс. км. Обычно, специализирующиеся на реставрации ходовой части крупные СТО дают гарантию 1-3 месяца или 10 тыс. км пробега.

В двух словах, корпус шаровой опоры на токарном станке нужно развальцевать, после чего вместо изношенных сухарей ставятся специально выточенные полимерные или капролоновые вставки. Далее узел собирают и завальцовывают.

При этом реставрировать шаровую подобным образом можно несколько раз. При необходимости, кроме вставок можно изготовить и новый шаровый палец и/или корпус. Цена комплексного ремонта не самая низкая, однако, получается заметно дешевле покупки нового рычага с шаровой в сборе.

Ремонт шаровых опор без разборки является относительно новой технологией восстановления шаровых и наконечников рулевых тяг. Если коротко, вовнутрь детали под давлением подается специальный материал, который убирает зазоры, возникающие в результате износа.

Чтобы выполнить процедуру, с авто снимается узел, после чего на станке для ремонта в корпусе шаровой высверливают небольшое отверстие и вставляют канал для подачи разогретого полимерного состава. Затем палец шарнира фиксируют в рабочем положении и под давлением «загоняют» в шаровую полиамид-6. После остывания деталь очищают от остатков состава, монтируют новый пыльник и начинается обратная сборка.

Другими словами, ремонт без разборки сводится к  закачке через выполненное заранее отверстие ­жидкого полимера, который заполняет дефекты, затем в результате полимеризации твердеет и выполняет функции вкладыша.

Как правило, с учетом состояния дорог, гарантия на такие работы не предоставляется или же является условной. При этом хорошо отреставрированный элемент вполне выхаживает 30-40 или даже 50 тыс. км. Данный метод также подходит для многоразового применения.

Основное условие – нормальное состояние шарового пальца и корпуса, отсутствие механических повреждений и коррозии.  На деле, стоимость реставрации ниже, чем ремонта шаровой с разбором, однако срок службы меньше и предоставляется минимум гарантий.

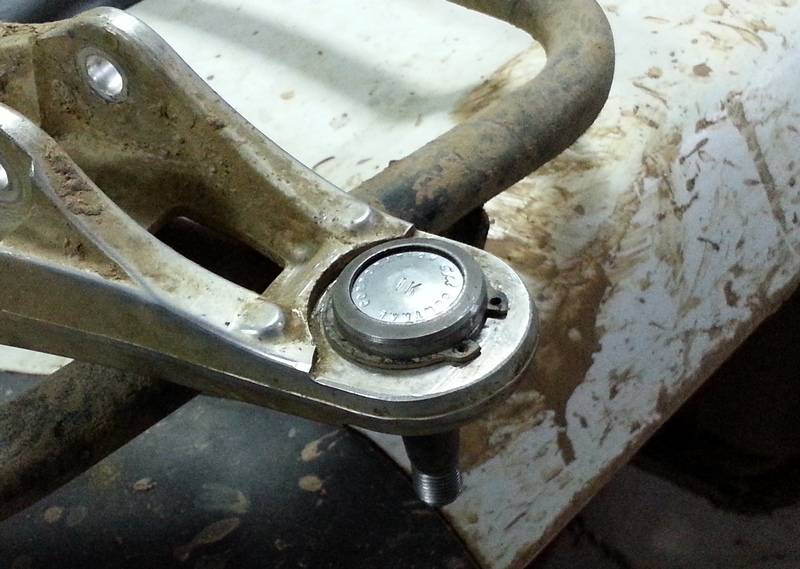

Устройство и назначение

Шаровая опора позволяет обеспечить надежное подвижное соединение ступицы колеса с рычагом подвески. В состав узла входит корпус, шаровый палец, а также вкладыш, изготовленный из пластмассы. Корпус чаще всего имеет сварную конструкцию — две части со штампованным углублением сферической формы под палец соединяются с помощью точечной сварки.

По сути, этот элемент представляет собой толстостенный стакан, изготовленный из металла, в который затем вставляется вкладыш с пальцем. Чтобы сделать конструкцию корпуса неразборной, его края развальцовываются. Зачастую вкладыш не изготавливается отдельно, а область между стенками корпуса и шаровой поверхностью пальца заполняется специальным полимерным материалом. Для защиты узла от грязи и воды сверху надевается пыльник.

Следует отметить, что активный износ шаровой опоры начинается после повреждения пыльника. Пока этого не произошло, узел износу практически не подвержен. Таким образом, если контролировать состояние этого элемента и проводить его своевременную замену, то можно значительно увеличить срок работы узла.

Как самому проверить шаровую опору

Не всем нравится обращаться в сервисный центр и делать диагностику. Для самостоятельной проверки нужны следующие условия и инструменты:

  • Подъемник, смотровая яма или эстакада. Можно из ям и подъемников.
  • Домкрат и противооткатные устройства (башмаки). При отсутствии автомобильного подъемного устройства домкрат обязательно.
  • Монтировка с плоским концом. Такой, чтобы его легко можно было просунуть между поворотной цапфой и самой шаровой.
  • Подпор размером от защиты картера до земли.
  • Набор ключей гаечных.
  • Съемник шаровых опор или молоток и бензин.

Есть несколько видов подвесок. Одним из распространенных видов является подвеска макферсона. В такой подвеске шаровые опоры устанавливаются только снизу. Есть еще такие конструкции подвескок: двухрычажная, многорычажная, адаптивная, подвеска «ДЕ ДИОН», задняя зависимая схема подвески, задняя полузависимая подвеска, подвески джипов и пикапов, подвески грузовых авто. Если подвеска двухрычажная, то шаровая будет и сверху, и снизу.

Проверка шаровых опор своими руками:

  1. Визуальный осмотр. Если пыльник треснутый или вообще оторвался, то рекомендуется заменить шаровую опору. Можно и сэкономить заменив или установив новый пыльник, но неизвестно сколько песка и абразивных частиц попало в внутрь.
  2. Домкратом или подъемником приподнять машину и подложить заранее приготовленную опору. Далее, медленно опустить авто на опору, чтобы появилась нагрузка на шаровую опору. Колесо должно быть в воздухе и свободно вращаться.
  3. Взять колесо двумя руками сверху и снизу, и покачать по вертикали. Если люфт есть, то это может быть износ сайлентблоков, износ шаровой опоры, ослабление подшипника ступицы.
  4. Взять монтировку и плоской стороной вставить между поворотной цапфой и рычагом подвески. Аккуратно давить на монтировку и смотреть, есть ли люфт на шаровой.
  5. Если есть признаки неисправности, надо открутить гайку шаровой. Наконечник шаровой может проворачиваться вместе с гайкой. Для удержания используем монтировку.
  6. Съемником или ударным инструментом демонтируем шаровую. Если нет съемника, надо ударять по посадочному месту наконечника молотком. Кстати, можно сделать съемник своими руками, например, для снятия сайлентблоков. Так как наконечник конусный, то при резких небольших ударах, он высвобождается. Я лично, когда менял на ВАЗ 2106 шаровую, тихонько постукивал молотком, в соединение побрызгал бензин (если есть, можно ВД-40) и шаровая сама упала.

Как можно восстановить работоспособность

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Что такое шаровая опора и зачем она нужна

В подвеске современного автомобиля одним из важных элементов является шаровая опора, которая пришла на смену конструкции соединяющую ступицу колеса и рычаг подвески под названием шкворень. Назначением шаровой опоры является сохранение колеса в горизонтальном положении во время вертикального перемещения, т.е. когда происходит его поворот.

Как работает шаровая опора

Благодаря конструкции шаровой опоры, которая состоит из конусообразного вращающегося и перемещающегося на небольшие углы пальца, вставленного в корпус с сферическим или грибообразным наконечником

Важно помнить, что на эту деталь приходится основная масса автомобиля, поэтому необходимо уделять особое внимание шаровой опоре во время проведения очередного технического осмотра вашего автомобиля. Также стоит знать, если на мелких неровностях дорого вы слышите слабое постукивание подвески в районе передних колес, скорей всего причиной этого стука является увеличившийся зазор между наконечником и внутренней части корпуса шаровой опоры, что свидетельствует о недопустимом ее износе. Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса

Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса

Эксплуатация автомобиля с разбитой шаровой опорой недопустима, так как при определенных положениях пальца и существующих нагрузках рычаг может отсоединиться от ступицы, с последующим отрывом колеса.

Чтобы шаровая опора прослужила дольше владельцу автомобиля, следует придерживаться следующих правил:

  1. При замене, покупайте шаровые опоры известных производителей
  2. Избегайте быстрой езды по неровной дороге
  3. Следите чтобы на пыльнике шаровой опоры не было трещин и повреждений в противном случае попадание на внутренние рабочие поверхности песка и грязи приведет к быстрому их износу.

Если стучит шаровая опора

Шаровые опоры в процессе эксплуатации испытывают серьезные нагрузки, так как в зависимости от места установки и конструкции подвески они могут нести на себе значительную часть массы автомобиля и выдерживают систематические удары при проезде неровностей. Основной причиной нарушения нормальной работы шаровой опоры является износ трущихся поверхностей, приводящий к увеличению зазора между корпусом и пальцем. В результате этого палец не только вращается, но и начинает перемещаться поступательно (по-простому – «болтаться» в корпусе). При чрезмерном износе шаровой ударные нагрузки способны привести к вырыванию пальца из корпуса. Как следствие – опора не удерживает колесо, и автомобиль «падает» на асфальт.

У вопроса, что делать с застучавшей шаровой опорой, мог бы быть однозначный ответ — менять на новую. Однако не всякую опору заменишь отдельно от рычага. Есть опоры, которые крепятся к рычагам болтами или заклепками, есть опоры, которые «вживлены» в рычаг, что при выходе опоры из строя предполагает замену рычага вместе с ней. Если стоимость отдельно меняющихся шаровых опор в зависимости от марки производителя, подразумевающей качество изделия, для распространенных у нас легковых автомобилей укладывается в среднем в ценовой диапазон от 10 до 50 у.е., то стоимость рычага в не самом лучшем с точки зрения качества с 50 у.е. только начинается. Это наряду с тем, что по прогнозному сроку службы 30-100 тыс. км шаровая опора не относится к самым долговечным узлам, делает востребованной услугу восстановления опор и реставрации рычагов, практикуемую некоторыми СТО, специализирующимися на ремонте подвески.

Замена шаровой опоры

Итак, замена шаровой опоры на разных автомобилях может оказаться как относительно простой, так и более сложной процедурой в зависимости от марки, модели, конструкции и т.д. Так или иначе, все начинается с  диагностики ходовой части.

Если точнее, нужна проверка шаровой опоры. Первичными признаками проблем с шаровыми является возросшее усилие при повороте руля, скрипы и стуки при езде. Если имеют место такие симптомы, нужно вывесить колесо, взяться за него руками горизонтально и покачать-пошатать. Это позволит определить люфты.

Затем следует взять монтировку, загнать машину на яму или подъемник, после чего снизу поставить монтировку в центр между краем опоры и нижним рычагом, после чего отжать вверх. Данный метод позволяет выявить люфт.

При этом важно понимать, что самым надежным способом диагностики является снятие шаровой с автомобиля, после чего проверяют снятую деталь. Для этого опору зажимают в тиски, после чего диагностируется радиальный и осевой люфт шарового пальца

Если палец двигается легко и без усилий, это указывает на необходимость замены шаровой или на то, что нужна реставрация шаровых опор.

Если рассматривать замену, на начальном этапе важно учитывать, какой тип опор стоит на машине. Дело в том, что детали бывают съемными (шаровая может быть отделена от рычага путем выкручивания болтов или срезания клепок), а также несъемными (элемент впрессован в рычаг и меняется с рычагом в сборе)

Например, съемная шаровая опора ВАЗ или другого автомобиля меняется похожим образом. Для замены потребуется инструмент:

  • накидные ключи 17 и 19;
  • съемник шаровых опор;
  • домкрат;
  • монтировка или отрезок трубы;
  • ключ для откручивания колесных гаек;

Подготовив инструменты и новую опору, деталь перед установкой следует смазать. Для этого нужно снять пыльник и промазать литолом палец, после чего надеть пыльник. Далее, подготовив новую опору к установке, можно переходить к разборке автомобиля и снятию старой шаровой.

Для этого следует открутить болты крепления колеса, поддомкратить авто и снять колесо. Затем откручивается гайка шарового пальца, после крепежные болты поворотного кулака, которыми деталь крепится к опоре.

Теперь можно поставить съемник для шаровых и начинать выпрессовку пальца. Желательно выполнять процедуру с помощником, который монтировкой будет отжимать нижний рычаг. Далее следует извлечь старую опору. После новая шаровая опора прикручивается к поворотному кулаку, далее помощник отпускает рычаг, вставляя в проушину палец. Теперь остается закрутить гайку шарового пальца.

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

ИТАК:

  • Есть цилиндрический корпус.
  • Полимерный вкладыш, который в него погружается.
  • Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
  • Пыльник, защищает конструкцию от проникновения пыли и грязи.
  • Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Восстановление

Необходимое оборудование:

  • Наждак или болгарка.
  • Экструдер.
  • Электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой).
  • Слесарные тисы.
  • Сварочный аппарат (лучше полуавтомат).
  • Компрессор.

Реставрация опор может происходить двумя способами:

  1. Переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей.
  2. Ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.

Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.

Проведение работ

Ремонт и восстановление первым способом начинается с разборки опор. Для разборки корпуса сваренного из двух чашек, нужно высверлить на одной из чашек точки сварки и разделить чашки при помощи зубила и молотка. На корпусе со вставленным донцем, при помощи наждака или болгарки стачивают развальцованные края, и ударом молотка в торец пальца выбивают дно. В корпус из двух чашек вставляется вкладыш с пальцем, половинки прижимаются друг к другу и делается несколько прихваток сваркой, стараясь не перегреть вкладыш. У корпуса с вынутым дном измерьте наружный и внутренний диаметр и изготовьте стальное кольцо в соответствии с этими размерами высотой около 10 мм с резьбой внутри и пробкой, ввинчивающейся в него. Приварите кольцо к корпусу, остудите, вставите вкладыш с пальцем в корпус ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие Ø 2 мм вплотную к пробке и зашплинтуйте.

Ремонт и восстановление своими руками вторым способом обычно проходит без разборки узла.

В дне корпуса сверлят отверстие диаметром около 6 мм, его размер зависит от того какой экструдер вам доступен. Зазор между шаром и вкладышам очищается от грязи и продувается сжатым воздухом от песка и стружки. Через просверленное в днище отверстие используя экструдер в зазор между шаром пальца и корпусом, нагнетается размягченная пластмасса. Дайте ей остыть и ремонт готов. Недостатком этого способа является то что вы не видите сохранилась ли геометрия шара и не можете отшлифовать его, убрав следы коррозии, поэтому результаты восстановления будут недолговечны.

Что выходит из строя

Конструкция шаровой опоры достаточно прочная, может ходить долгие тысячи километров. Однако со временем изнашивается полимерный вкладыш. Это единственное уязвимое место. Именно он принимает на себя, основную нагрузку от неровных дорог.

Усугубляет ситуацию порванный пыльник, когда он рвется — внутрь поступает грязь, пыль, песок и т.д. Все это начинает работать как «наждачная бумага», металлический шар (пальца), начинает стирать полимерную вставку.

То есть износу подвергаются всего два основных части – вставка из полимера и резиновый (силиконовый) пыльник – именно их и нужно восстановить.

Хочется отметить, что в совсем запущенных моментах, когда вкладыш стерся до основания, страдает и сам «металлический шар» ведь он начинает тереться об металл стенок корпуса. Но это совсем запущенный случай.
