Недавно мы писали о том, как можно расширить арки на квадроцикле своими руками, описанный ранее метод идеален со всех точек зрения, но сложен в исполнении: не всякий человек решится резать крылья своего квадроцикла.

Поэтому мы решили осветить другие, альтернативные методы расширения арок на квадроцикле.

Мы рассмотрим два варианта:

  • Установка и изготовление арок на квадроцикл своими руками;
  • Установка универсальных, подходящих для всех моделей квадроциклов расширителей арок;

И первый, и второй способ позволит вам без усилий и особых навыков защититься от вылетающих из-под колес грязи и воды, не тратя лишних денег.

Весь процесс установки мы постараемся показать на фотографиях и схемах.

Изготовление и установка расширителей арок на квадроцикл своими руками.

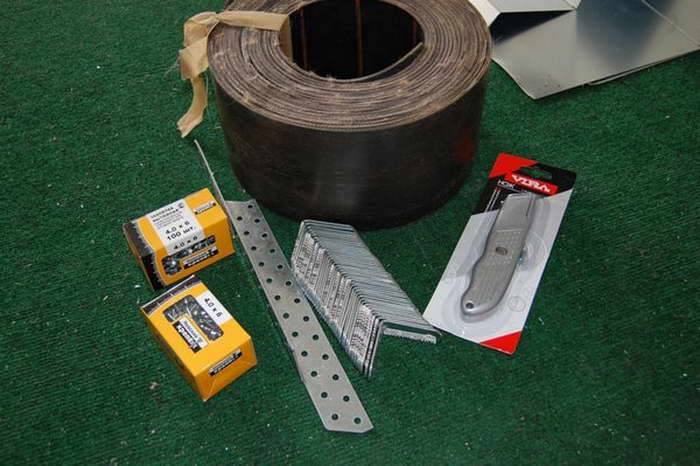

Нам понадобится транспортерная лента (доступна в свободной продаже) толщина 3 мм, ширина выбирается индивидуально из соображения вылета колес за пределы крыла, оцинкованные уголки (мебельные) 50х50х2мм, болты или заклепки (предпочтительнее остановить выбор на заклепках из соображений эстетики).

Для начала закрепим уголки заклепками по всему периметру расширяемой поверхности крыла на расстоянии примерно 15 сантиметров.

Далее нам нужно обрезать транспортерную ленту и подогнать ее под геометрию крыла, для экспериментов  мы советуем воспользоваться обычным картоном.  Изготовив из него выверенное лекало, вы без труда отрежете правильный расширитель без лишней траты материала.

После того, как расширитель нужной формы вырезан, вам останется лишь приклепать его к уже установленным на квадроцикл уголкам. Если воспользоваться черными заклепками, то мест крепления будет практически не видно.

Транспортерная лента обладает хорошей гибкостью и без труда выдержит умеренные нагрузки при соприкосновении с преградами, данные способ практичен и проверен в «боевых условиях» эксплуатации. А внешний вид квадроцикла после установки самодельных расширителей не теряет привлекательности.

Универсальные расширители арок на квадроцикл.

Вполне допускаю, что кому-то просто лень  что-либо резать и подгонять, поэтому вариант для ленивых мы тоже припасли.

Относительно недавно в продаже появились универсальные расширители арок на квадроцикл (не путать с моделями для внедорожников), данные расширители есть в продаже (самый дешевый вариант, который нам удалось найти на сайте «Авито» обойдется вам в 1200р. за 4 метра)

Обратите внимание, что крепление этих расширителей отличается от автомобильных аналогов

А установка на квадроцикл предельно проста (опять же лучше воспользоваться заклепками, но это как кому нравится). Методику крепления вы сможете понять из схемы ниже.

Армирующая проволока нужна для того, чтобы со временем расширители не теряли первоначальной формы и для подгонки по кузову.

Данные расширители изготовлены из  термоэластопласта ТЭП, не теряют своих свойств в больших диапазонах температур, практичны и обладают высокой устойчивостью к внешним воздействиям.

На квадроцикле рашрители арок смотрятся вполне достойно.

Как видите, вариантов  существует много,  следует лишь выбрать подходящий вам и радоваться чистому обмундированию после поездок на квадроцикле.

Некоторые фото, использованные в статье, сделал: jager

Расширители арок (крыльев) на квадроцикл 150сс своими руками. Тюнинг

Главная → Тюнинг → Расширители арок (крыльев) на квадроцикл 150сс своими руками.

  • Admin
  • 10.01.2017
  • 20121
  • 150сс, расширители арок, тюнинг

Всех обладателей квадроциклов рано или поздно посещает мысль о том, как расширить арки на своем четырехколесном коне и защитить себя от камней и кусков грязи, вылетающих из-под колес

Дело в том, что индустрия изготовления расширителей обошла вниманием квадроциклы малой кубатуры, и поэтому исправлять эту несправедливость нам придеться своими руками. Опытными квадроциклистами найдено немало способов справиться с этой проблемой

Кто-то режет коврики багажника авто и клепает их к крыльям, кто-то пользуется транспортерной лентой, кто-то подкрылками Оки

Все эти варианты справляются со своей задачей, но как говорится, не греют душу. Ведь каждому хочется, чтобы и вид квадроцикла после доработок оставался на высоте и радовал взгляд самого пользователя и окружающих

Кто-то режет коврики багажника авто и клепает их к крыльям, кто-то пользуется транспортерной лентой, кто-то подкрылками Оки. Все эти варианты справляются со своей задачей, но как говорится, не греют душу. Ведь каждому хочется, чтобы и вид квадроцикла после доработок оставался на высоте и радовал взгляд самого пользователя и окружающих.

Расширители арок на квадроцикл — альтернативные способы.

Такое решение найдено.KRISTOFER.C изготовил расширители, которые не только справляются со своей прямой задачей, но и прекрасно дополняют вид квадроцикла в целом.

Конечно, для изготовления подобных расширителей потребуется немало времени и сил, но, как говорится, красота требует жертв.

Итак, перейдем непосредственно к процессу изготовления.

Задние крылья расширены на 200 мм и удлинены на 200 мм.

Передние крылья расширены на 140 мм.

  • обрезаем наружные выступы на крыле
  • срезаем заднюю часть крыла (режем примерно посередине), для обрезки пользуемся либо электрическим лобзиком, либо болгаркой.

  • удлиняющие вставки делаем из алюминия (использовались старые подкрылки, которые шли с завода, на ваз 2101-2106). Для примерки лучше использовать матрицы из гофро-картона, а уже потом приступать к резке алюминия.
  • затем вырезаем алюминевые расширяющие вставки и прикрепляем их заклепками.

приклепываем также к обрезанному кусочку крыла алюминий подрихтованный под его геометрию.

Должно получиться примерно вот так:

берем монтажную пену, запениваем и шпателем уплотняем ее во все стыки, после засыхания утрамбовываем ее пальцами и повторяем  процедуру, затем заглаживаем все с помощью наждачной бумаги.

  • далее наносим «антигравий» в аэрозольном распылителе (использовался bodi), шлифуем наждачной бумагой, процедуру следует повторить два раза, чтобы забить поры. Кстати, первый слой «антигравия» лучше разравнивать шпателем.
  • потом берем черную структурную краску (для пластмассы) и прокрашиваем все это оканчательным (финишным) слоем.

Потрачено: 2 флакона монтажной пены (360 р),2 флакона желтой краски – «Садолин» (200 р), 2 флакона черной структурной краски (500 р) и 2 «антигравия» (320 р), штук сто заклепок, около 80 р.

Подножки сделаланы из алюминиевого трапа (стоял на фуре между кабиной и полуприцепом, вы можете использовать любой найденный вами алюминий, в продаже распространен рифленый), нижняя часть крыльев сделана из старых брызговиков от фуры.

Удачи в изготовлении, не забываете присылать фото ваших переделок.

Какими бывают?

Чаще всего расширители бывают двух типов: пластиковые или резиновые. Если сравнивать оба типа, то можно отметить несколько достоинств и недостатков. У пластиковых моделей только одно достоинство – красивый внешний вид.

Недостатков же гораздо больше:

  • высокая стоимость;
  • необходимость совпадения с моделью: расширитель для конкретной модели квадроцикла не подойдёт для использования с другими изделиями;
  • при сильном ударе пластиковые расширители, как правило, ломаются, при этом для замены придётся приобретать полностью новый комплект.

Резиновые расширители универсальны, так как за счёт гибкости подходят для любой модели квадроцикла. Также есть следующие плюсы: довольно бюджетная цена и тот факт, что для замены достаточно приобрести необходимое количество резиновой ленты в метрах. Конечно же, всегда есть вариант сделать расширитель самому, в таком случае стоимость будет зависеть целиком от того материала, которым вы воспользуетесь.

Также многие ставят расширители для улучшения проходимости, особенно в местах, где много грязи, на болотах, в условиях размытой почвы и для форсирования реки в местах бродов. Вместе с тем, увеличивая проходимость по болотистой или песчаной местности, расширители теряют маневренность за счёт увеличения размеров техники. Кроме того, на подвеску идёт негативное воздействие из-за дополнительного неподрессоренного веса.

Делаем расширители колёсных арок своими руками

Как самостоятельно оттюнинговать багажник Нивы и произвести усиление кузова

Чтобы самому изготовить расширители колёсных арок, вам понадобится:

  1. Пена для монтажа;
  2. Пластилин;
  3. Пенопласт;
  4. Специальные инструменты для осуществления самой работы.

Рассмотрим пошаговую инструкцию о том, как изготовить расширители колесных арок своими руками:

  1. Будем использовать большой профиль колес. Водители охотно применяют его, так как это самый доступный и упрощённый способ, чтобы поднять автомобиль на определенную высоту. При таком раскладе существенно увеличится расстояние между землёй и поднятым автомобилем. Здесь расширители колёсных арок необходимы для защиты кузова автомобиля от грязи и прочего мусора. Существует зависимость размера расширителя от размера профиля. В таком случае необходимо обращаться к квалифицированным специалистам, так как производители не оснащают машину такими деталями.
  2. Если воспользоваться услугами специалиста, то вам для этого понадобится немало денег, поэтому можно лучше самостоятельно выполнить все технические действия. Материал стоит недорого, а выполнить саму работу не составит особого труда. Существует много способов, как увеличить размеры колёсных арок. Вы можете использовать любой вариант. Самый простой метод называется «фендер». Такой метод предполагает использование пенопласта, которым необходимо обклеить верхнюю часть арки. Перед этим требуется хорошенько зачистить данное место, покрыть небольшим слоем средства для обезжиривания с использованием микрофлекса для фиксации. Затем нужно приклеить поверх арки сам пенопласт.
  3. Пенопласт необходимо сделать максимально ровным с помощью электрического ножа. Канцелярские ножи и прочие острые предметы не обеспечат поверхности пенопласта гладкостью. Чтобы достичь хорошего качества поверхности, рекомендуется совершать плавные движения до того момента, как поверхность не примет желаемый вид. Перед завершением подготовительной работы необходимо использовать наждачный материал, с помощью которого будет производиться шлифование пенопласта. После этого поверхность требуется покрыть смолой, а потом же стекловолокном, при укладке которого внутри не должны оставаться пузырьки.
  1. После высыхания всех слоёв следует приступить к шпатлёвке. Шпатлевать необходимо два раза: первый раз – промежуточный слой, а второй – финишный. После окончания шпатлёвочной работы, когда все проблемные места будут до конца удалены, необходимо грунтовать наружность колёсной арки и окрасить её в цвет кузова. Перед нанесением последнего грунтового слоя необходимо покрыть поверхность строительным скотчем для обеспечения защиты. Сейчас весьма актуальным стало использование пластилина для увеличения колесной арки. Пластилин нужно выкладывать на месте, где потом будут фендеры, и он наносится ровно на строительный скотч. Для этих целей отлично подходит специальный скульптурный пластилин. Перед нанесением такой пластилин требуется нагреть, чтобы улучшить его свойства пластичности. После выравнивания всех колесных арок необходимо нанести на это же место эпоксидную смолу три раза.
  2. Допускается применять один слой из смолы, а другой из стекловолокна. Сам пластилин не выступает основным средством для расширения колесной арки. Всё, что проделано выше, было лишь для создания формы для будущего слива. После высыхания всех слоёв, арку необходимо демонтировать с поверхности кузова и полностью освободить от пластилина. Для этого необходим обычный фен, либо растворитель «white spirit». Есть и те, кто заливает в эти формы средство, в основе которого содержится лакокрасочный материал, называемый «гелькоут». Во втором случае сначала нужно осуществить доводку и очистку, монтаж кузова, а после уже шпатлевать два раза, ошкурить, загрунтовать и окрасить.

Есть еще один способ создания арок для колёс, при котором необходимо использовать монтажную пену. Рекомендуется нанести ее на место, где в будущем будут стоять фендеры, а после этого шлифовать электрическим ножом. Монтажную пену используют сверху арок для колёс. В таком случае необходимо задувать пену с обеих сторон.

Строительная пена увеличивается в размерах со временем, поэтому применять ее нужно только таким образом. После высыхания поверхность следует зачистить наждачным материалом и покрыть смолой, а также стекловолокном.

После высыхания всех слоёв необходимо нанести два слоя шпатлёвки, произвести ошкуривание, грунтование и окрашивание поверхностей, которые были изготовлены фендерами. Такой метод редко кто использует, потому что применять монтажную пену очень трудно в отличии от использования скульптурного пластилина или пенопласта.

Как сделать расширители колесных арок своими руками

Как сделать автодом на колёсах самостоятельно фото готовых работ

Если по каким-либо причинам вы не можете приобрести расширители в магазине, то их можно изготовить самостоятельно из различных материалов. Чаще всего, накладки изготавливаются из специального стекловолокна, однако может быть и другая основа. Для каждого материала есть свой способ установки.

https://youtube.com/watch?v=mw-9KYe3lyg%2522

Пенопласт. Пенопласт является легким и хорошо поддающимся для нарезки материалом. Нарежьте необходимую форму и выполните следующий порядок действий:

1. Заготовку прикрепите к кузову автомобиля при помощи «макрофлекса». Подгонку необходимой формы можно выполнить после высыхания клея при помощи специального электрического ножа. После этого, обработайте поверхность пенопласта с помощью наждачной бумаги.

2. Чтобы увеличить прочность пенопласта, его необходимо покрыть слоем смолы и тонким слоем стекловолокна. Старайтесь уложить куски стекловолокна внахлест друг другу и вовремя убирайте образовавшиеся пузыри. В противном случае, есть риск сильно испортить заготовку.

3. После высыхания последних двух слоев, нанесите на обрабатываемую поверхность шпатлевку. Как только она высохнет, обработайте ее с помощью наждачной бумаги так, чтобы ее форма была ровной и плавно перетекала в кузов автомобиля. Вполне возможно, что пока вы выравниваете поверхность будущего расширителя, могут образоваться небольшие раковины. Все это устраняется еще одним слоем шпатлевки и снова обрабатывается до гладкого состояния. Такая процедура выполняется до полного выравнивания поверхности, а после чего, наносится грунтовка и покрасочный материал в цвет автомобиля.

Скульптурный пластилин. Расширители арок можно изготовить не только из пенопласта, но и специального пластилина.

1. Закройте рабочую часть кузовной детали при помощи малярного скотча. Намажьте подготовленный пластилин на крылья автомобиля. Изначально, пластилин необходимо втирать малыми слоями в скотч, после чего, создается требуемая форма будущего расширителя.Единственная сложность, которая может возникнуть – это придание симметрии расширителям. Тут вам понадобится хорошо наметанный глаз и знание определенных принципов геометрии.

2. После этого, наложите слой эпоксидной смолы, а затем того же самого стекловолокна. Таких слоев должно быть не менее трех. Это количество определяет наиболее оптимальную прочность будущего расширителя.

3. Как только пластилин и стекловолокно высохнут, необходимо снять полученный расширитель. Из внутренней части будущей накладки вытаскивают весь пластилин, деталь подгоняется к месту установки и крепится при помощи саморезов.

4. Заключительный этап включает в себя все ту же обработку шпатлевкой, наждачной бумагой и покраску.

Монтажная пена. Широкое применение при изготовлении расширителей колесных арок нашла и монтажная пена. Она является, пожалуй, самым дешевым и достаточно надежным материалом, потому, пользуется высоким спросом.

1. За основу нужно взять обычную универсальную пластиковую арку. Пластмассовая деталь нарезается на части и крепится к кузову автомобиля при помощи саморезов. Пену необходимо нанести снаружи арки и внутри нее.

2. После высыхания пены вам понадобятся хорошие навыки скульптора, так как дальше пойдет только творческий процесс. С помощью канцелярского ножа и наждачной бумаги создайте форму будущему расширителю.

3. В конце выполняются все те же операции, связанные с нанесением смолы на поверхность затвердевшей пены, после чего укладывается шпатлевка и наносится слой краски.

На этом все. Это все самые распространенные способы расширения колесных арок. Стоит еще раз напомнить о том, что данная процедура имеет смысл только тогда, когда вы планируете установить резину с широким профилем. В остальных случаях, подобное изменение дизайна кузова может получиться не эстетичным. Желаем вам удачи на дорогах!

Ремонт задней арки

Заднюю арку можно менять целиком, а можно заменить только повреждённые куски. Я склоняюсь ко второму варианту. Главное из-за уменьшения обьёма работы.

Если менять её целиком, то надо приготовиться к тому, что ремонтная может может не совсем совпасть по размерам. Это относится к нашим аркам с рынка. Импортные практически совпадают всегда, но родные совпадают абсолютно, а тайваньские имеют небольшие погрешности, даже по форме рёбер. В любом случае погрешности исправляются шпаклёвкой .

И так и надо относится к этому ремонту. Он вынужденный. И кстати не всегда простой лёгкий и безопасный. И поэтому считаем, что просто спасаем арку от дальнейшего разрушения. Чуть больше шпаклёвки или чуть меньше – по этому поводу переживаний лично у меня нет.

Хуже будет, если красиво сварим (минимум шпаклёвки), а через год точки ржавчины от сварного шва вылезут наружу. Потому что в арке после ремонта не оказалось мовиля. После нашего ремонта, даже частичного, зальём в арку мовиль или консервант, и тем самым обработаем места сварки и защитим места ещё не тронутые ржавчиной.

Надо сразу решать или ремонтируем в ближайшее время или нет. Если ремонтируем, тогда мовиль для профилактики в арку заливать не надо. Он будет потом сильно мешать сварке.

Возрастает объём работы, много подготовки, большая покраска в результате. Маленький кусок всегда легче подогнать и меньше неожиданностей. Могут быть такие сюрпризы — арка залита заводским герметиком, он горючий — вместе с аркой, как правило, приходится менять кусок брызговика. Иногда большой. — иногда ремонт уходит в багажник.

Неочевидно но обязательно

Вторая цель рассказа в том, что надо делать дальше? Ремонт ходовой, восстановление геометрии рамы и кузова на стапеле, замена крыльев и двери багажника, их покраска – вещи понятные и очевидные. Но все дальнейшие действия для автовладельца, обрадованного «возвращением любимицы», кажутся необязательными и совсем неочевидными. А зря… Счастливый владелец автомобиля уверен, что «машина как новая»! Но она уже не новая.

Каждый врач скажет, что любая травма срока жизни не прибавляет, а скорее – наоборот. И в этом автомобиль похож на человека. Мы не будем вдаваться в совсем уж «глубокие дебри», а остановимся на, пожалуй, главном – защите от коррозии.

После удара и ремонта антикоррозионная защита автомобиля либо повреждена, либо вообще отсутствует на новых деталях кузова: крыльях, дверях, во внутренних полостях. Причем это касается слоя «антикора», нанесенного поверх заводской защиты, надежность и стойкость которой и так вызывает сомнение. (Ведь недаром в Дании все новые автомобили в обязательном порядке проходят дополнительную обработку.)

Поэтому, учитывая состояние наших дорог, качество их уборки, реагенты, которыми их поливают (или посыпают), нанесение и восстановление антикоррозионного покрытия для автомобиля является более важным, чем, на мой взгляд, его покраска в «модный» цвет. Потому что продлит жизнь машине как минимум на три-пять лет. А для автомобилей «трейд-ин» и побывавших в аварии такая обработка является обязательной.
