Как определить раннее или позднее зажигание

Важность установки правильного УОЗ

В зависимости от оборотов кривошипного вала ДВС, должен быть выставлен конкретный УОЗ. Другими словами, на каждом скоростном режиме вращения кривошипного вала должен быть выставлен собственный угол. Дело в том, что при увеличении скорости вращения вала (соответственно, при увеличении оборотов двигателя), становится больше и УОЗ. И наоборот, при уменьшении – угол становится маленьким. Специалисты знают эти нюансы, тем самым, выставляют УОЗ грамотно.

Определённые настройки УОЗ

Экономия горючего, получение оптимальной мощности двигателя, высокий КПД – всё это реализуется только при грамотно выставленном УОЗ. Сегодня, как правило, для получения точных регулировок используются либо механические, либо электронные приспособления.

Легче всего выставить правильный угол с помощью стробоскопа. Это специальный прибор, заметно облегчающий жизнь автомобилиста. Однако в большинстве случаев стробоскоп можно заменить простой 12-вольтовой лампочкой.

Проверка с помощью стробоскопа осуществляется так:

  • Гайка-фиксатор, которая крепит трамблёр к блоку, ослабляется;
  • Провода стробоскопа интегрируются к АКБ (отдельный провод устройства должен идти на бронепровод свечи 1 цилиндра).

После это запускается двигатель. Частота оборотов должна выдерживаться в пределах 800-900 об/мин.

Далее:

  • Включается прибор, лампа которого направляется на шкив кривошипного вала;
  • С ВУ (усилитель вакуумного типа) снимается резиновая трубка;
  • Трамблёр поворачивается до совмещения меток на шкиве и блоке цилиндров (средняя риска).

Лампа стробоскопа выступает в данном случае в роли индикатора, позволяя определять точный момент зажигания.

Тестирование и регулирование зажигания можно провести и с помощью обычной лампочки, однако идеальное выставление УОЗ в этом случае гарантировать невозможно.

Безусловно, регулировка зажигания на карбюраторных ДВС требует более углубленного подхода. Суть мероприятия в том, чтобы добиться идеального положения трамблёра, вал которого приводится в действие через промежуточные шестерни от двигателя. Например, на отечественной «восьмерке» распределитель приводится в действие через распредвал, когда шестерня вала трамблёра входит в зацеп с шестерёнками.

Слаженная работа системы пуска

Однако то, как происходит вращение трамблёра, никакого весомого фактора не играет. Обеспечить чёткую слаженность работы системы пуска – вот, что важнее.

Итак, вне зависимости от типа распределителя (контактный/бесконтактный), его проворачивание против движения часовой стрелки способствует увеличению УОЗ. Другими словами, чтобы увеличить УОЗ и поставить раннее зажигание, надо будет вращать трамблёр в противоход движению бегунка.

Совет. Чтобы узнать, в каком направлении вращается бегунок, надо снять колпак-крышку, попросить ассистента повернуть кривошипный вал и посмотреть на бегунок.

Таким же манером ставится позднее зажигание. Очевидно, что вращать трамблёр уже надо по ходу бегунка.

Что интересно, на требуемый УОЗ оказывает влияние не только заданная настройка двигателя, но и качество топлива. Это становится явно заметно, когда вместо бензинового топлива на автомобилях с карбюраторной системой используется ГБО. Как только водитель переключается с бензина на газ, автомобиль отказывается ускоряться. Для обеспечения чёткого функционирования, приходится заново настраивать зажигание, которое в этом случае ставится на опережение (раннее зажигание).

Признаки сбитого зажигания на моторах с инжекторной системой практически такие же, как и на карбюраторном ДВС. Однако в этом случае отрегулировать и поставить зажигание вручную уже не получится. В силовых установках данного типа впрыском горючего управляет ЭБУ – компьютеризированная система. Корректировка зажигания на «инжекторах» осуществляется обязательно с учётом подающего импульса от датчика детонации.

Таким образом, чтобы выявить момент зажигания на ДВС с карбюратором, достаточно анализировать признаки и выставить, настроить УОЗ вручную. Знание того, как определить раннее или позднее зажигание на инжекторных силовых установках, потребует уже более профессионального подхода.

Установка корректного УОЗ на инжекторе и дизеле

С инжекторным двигателем также все предельно просто. В этом случае следует включить зажигание и посмотреть на панель приборов. Если на ней загорелась лампочка, свидетельствующая о неисправности, тогда берем ноутбук со специальной программой, подключаем его к бортовому компьютеру и проводим диагностику.

На следующем этапе тщательному визуальному осмотру подвергается дроссельное устройство. Еще рекомендуется проверить напряжение бортовой сети и датчика, регулирующего положение дроссельной заслонки. Они должны соответствовать нормам. Так, оптимальным для датчика считается напряжение в пределах 0,45–0,55 В, а для сети – 12 В. Заслонка открывается всего на 1%. Резко жмем на педаль газа. Открытие заслонки должно превышать 90%, а напряжение датчика снизится до 0,45 В. В противном случае необходимо срочно отрегулировать угол опережения зажигания.

Проверка напряжения датчика положения дроссельной заслонки

Установка угла начинается с того, что мы отсоединяем вакуумный шланг от двигателя. Затем к плюсовой клемме АКБ подсоединяем положительный зажим стробоскопа. Регулировка зажигания осуществляется переключением зажима «массы», подсоединяем его к минусовой клемме и вытаскиваем провод из цилиндрического гнезда на крышке распределителя. Вставляем в освободившееся место датчик стробоскопа, одновременно подсоединив его к проводу первого цилиндра силового агрегата. Далее запускаем мотор и направляем луч от стробоскопа на специальный люк. На маховике появится метка, оптимальным считается ее расположение между делениями. Если это не так, то выставляем угол, потихоньку отпуская гайки крепления распределителя маховика.

Корректировка угла опережения зажигания на дизеле тоже не представляет сложности. А вот недооценивать эту операцию не стоит, так как дизельный мотор может работать только при полном сгорании топлива. С неправильно выставленным углом зажигания такого не получится. Главным отличием этой системы является отсутствие свечей. В основном, все действия такие, как и для бензиновых моторов. Только в этом случае необходимо снять декомпрессионный механизм, мотосчетчик и корпус горловины, через которую заливают масло. Обязательно проверяем уровень подачи топлива. Для этого переводим соответствующий рычаг в крайнее положение, устанавливаем моментоскоп и медленно прокручиваем коленвал.

Дизельный автомобиль

Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.

Регулировка на дизельном двигателе

Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.

Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.

Коротко о зажигании

Для начала надо поговорить о зажигании в общем, чтобы понимать, что именно надо настраивать. На бензиновых двигателях внутреннего сгорания существует ряд компонентов, ответственных за надлежащую и своевременную подачу напряжения на свечу, дабы последняя могла дать необходимую искру для воспламенения топливной смеси. Компоненты эти объединены в механизм под названием «трамблёр» или «прерыватель-распределитель», который в свою очередь установлен на блоке цилиндров двигателя, и вал трамблёра приходит в движение от распредвала двигателя. Вал трамблёра оснащён кулачками, основной задачей которых является размыкание цепи в нужный момент, после чего идёт возникновение искры на свече.

Чтобы мотор автомобиля давал желаемую мощность, возникновение искры в цилиндре должно совпадать с моментом максимально эффективного использования всей энергии сжатой топливной смеси. Когда искра подаётся с опережением, то энергия воспламенённых газов некоторое время будет работать навстречу движению поршня. В случае запоздавшей искры энергия уже идёт «вдогонку» уходящему поршню и не реализует себя в полной мере.

Одним из главных недостатков трамблёра является его механический износ и, соответственно, влияние этого процесса как на качество, так и на время подачи искры. Это может заметно сказываться на функционировании мотора и требовать вмешательства в его работу и настройку.

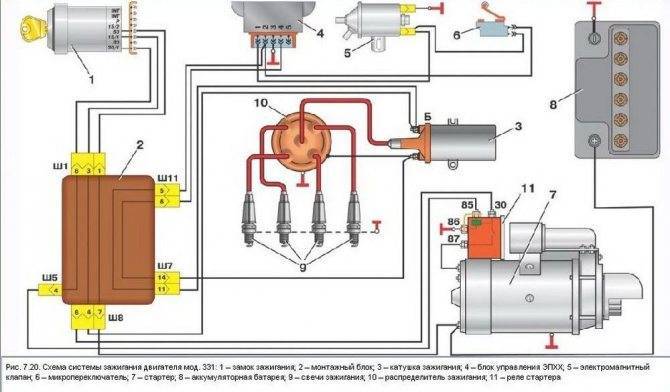

Наглядная схема и устройство системы зажигания в бензиновом двигателе

Симптомы и признаки раннего

  • Чрезмерная детонация (дефект поршня, разрушение шатунов).
  • Хорошо слышимый звук стука в двигателе (повышенный износ).
  • Потеря мощности (особо заметная на малых оборотах).
  • Увеличенный расход топлива.

Симптомы и признаки позднего

  • Потеря мощности.
  • Плохой запуск (из-за чего страдает аккумулятор).
  • Повышенный расход топлива.
  • Перегрев двигателя (может вообще заклинить).

Приятного мало что в первом, что во втором случае. Тем не менее некоторые автолюбители (в частности, владельцы отечественных автомобилей) ставят позднее зажигание при старте и прогреве мотора. Другие же делают зажигание немного ранним (на 1 риску), что ведёт к заметно улучшенной динамике на повышенных оборотах. Только вот в последнем случае на низких оборотах как следствие будет наблюдаться проседание мощности. Так что всё на свой страх и риск.

Как выставить зажигание на дизельном двигателе

Одним из главных отличий дизельного мотора от бензинового является принцип поджига дизтоплива. Зажигание топливно-воздушной смеси в дизельном двигателе реализовано посредством самовоспламенения солярки от контакта с предварительно сжатым и нагретым в результате такого сжатия воздухом в цилиндрах.

Выставление зажигания на дизельном двигателе подразумевает изменение угла опережения впрыска топлива, которое подается в четко заданный момент в конце такта сжатия. Если угол выставлен отлично от оптимальных параметров, тогда топливный впрыск окажется несвоевременным. Результатом станет неполноценное сгорание смеси в цилиндрах, что вызывает разрушительный дисбаланс в работе двигателя.

Следует помнить, что даже незначительные отклонения при выставлении угла впрыска топлива могут привести к серьезной поломке дизельного двигателя.

Получается, под системой зажигания дизельного двигателя стоит понимать важнейший элемент системы питания силового агрегата – топливный насос высокого давления (ТНВД). В большинстве дизелей именно данное устройство в комплексе с дизельными форсунками отвечает за своевременную дозированную подачу солярки в цилиндры мотора.

Как выставить угол опережения впрыска на дизеле

Необходимость установки зажигания на дизеле своими руками зачастую возникает в таких случаях:

Одной из рекомендаций перед началом любых работ, связанных с разбором топливной аппаратуры дизеля, выступает острая необходимость четок отметить и освежить все метки. Для этого достаточно нанести небольшие штрихи при помощи краски или качественного маркера. Это облегчит последующую обратную сборку и установку шкива ТНВД, что автоматически исключит или сведет к минимуму потенциальные сбои зажигания.

Выставлять зажигание на дизеле можно несколькими способами:

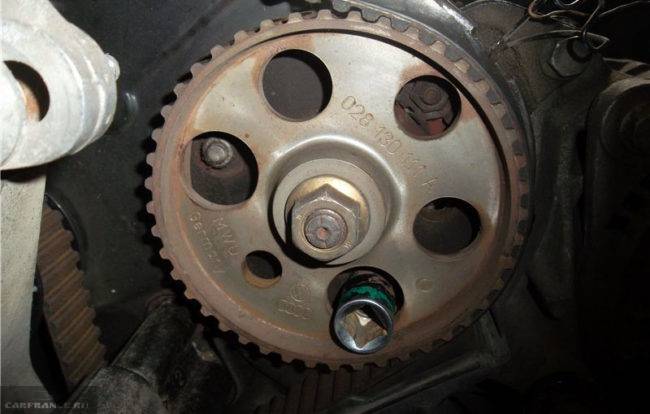

Установка угла по меткам

Первый способ самостоятельного выставления угла зажигания дизеля (момента впрыска дизтоплива) по меткам подразумевает смещение топливного насоса. Такой способ подходит для дизельных ДВС, в которых установлена механическая топливная аппаратура.

Угол опережения впрыска регулируется благодаря повороту ТНВД вокруг оси. Также возможен способ, когда поворачивается зубчатый шкив распредвала по отношению к ступице. Этот способ подходит для тех конструкций, в которых насос и шкив не имеют жесткого крепления.

Завершающим этапом становится установка защиты маховика на место и затяжка крепежных болтов. Далее двигатель запускается, анализируется его работа. Агрегат на холостом ходу должен работать ровно и мягко, без провалов и дерганий. Жесткая работа дизеля, сопровождающаяся детонационными стуками, недопустима.

Далее нужно проверить правильность настройки в движении, избегая серьезных нагрузок. Прогрейте двигатель до рабочей температуры и оцените приемистость силовой установки, реакции на нажатие педали газа. Также необходимо следить за цветом выхлопных газов, так как поздний угол опережения топливного впрыска будет сопровождаться серо-черным дымлением мотора.

Подбор правильного угла впрыска

Настроить угол зажигания на дизеле опытным путем можно следующим образом:

Отсутствие положительных сдвигов в работе мотора потребует осуществления проворота топливного насоса вокруг оси. Путем таких проворачиваний необходимо вывести мотор на оптимальный режим работы. Лучшим вариантом станет работа дизеля в таком режиме, когда остается совсем немного до начала проявления детонации. Сами детонационные стуки хорошо заметны в звуке работы ДВС.

Второй доступный способ предполагает следующие шаги:

После запуска оценивается работа двигателя. В случае определения раннего или позднего угла топливного впрыска операцию по настройке следует повторить.

Источник

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

  • Стробоскоп;
  • Набор ключей;
  • Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

  1. Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре

    . Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;

  2. Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
  3. Послабляем гайки крепления распределителя;
  4. Включаем зажигание, но авто не заводим;
  5. Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
  6. Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Раннее зажигание, признаки, причины

Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

Проблема с запуском двигателя Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

Двигатель автомобиля неустойчиво работает на холостом ходу Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

Вялая динамика автомобиля на скорости При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

«Стучат пальцы» Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

Свечи зажигания черные Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

«Выстрелы» в глушитель при работе на холостом ходу Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

Черный дым из глушителя Дымит не сгоревшее топливо.

Повышенный расход топлива На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол. Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

  1. Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра.
  2. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто.
  3. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится).
  4. Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию. Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.

Как выставить зажигание

Корректировка угла опережения зависит от трех
составляющих: положения шкивов коленчатого и распределительного валов, а также
трамблера, связанного с ними нижним вертикальным приводом. Для проверки
синхронизации систем двигателя используется два распространенных способа.
Рассмотрим их детальнее.

При помощи стробоскопа

Это оптический прибор, излучающий короткие
вспышки света. При такой особенности аппарат помогает проверить правильность
положения меток с высокой точностью. Вам понадобится белая краска или мелок, а
также несколько ключей. Метод подойдет для любого автомобиля с карбюраторной
системой впрыска.

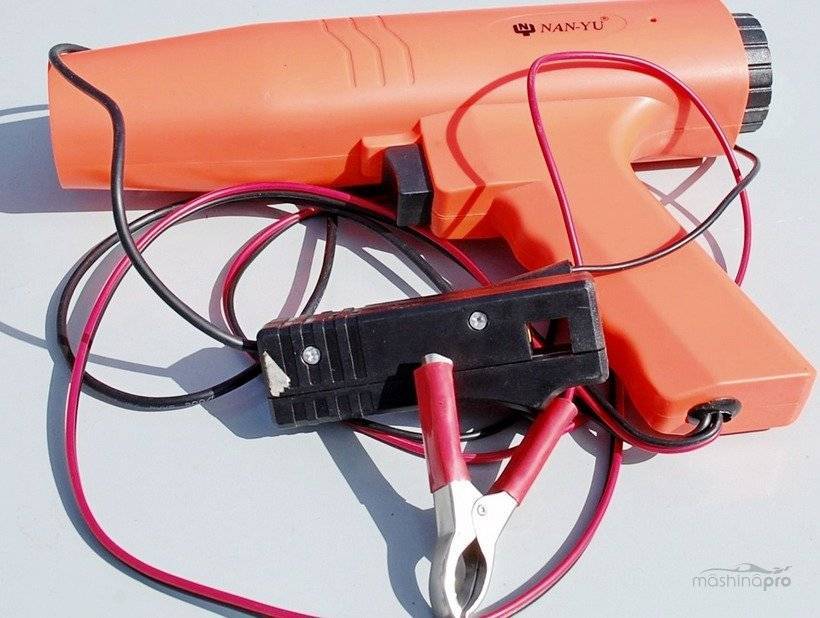

Стробоскоп
Понадобится
такой или аналогичный стробоскоп

Двигатель машины следует прогреть до 96
градусов. Далее процесс выполняется в такой последовательности:

  1. Снимается
    защитный кожух ремня ГРМ. Машина поддомкрачивается и включается 5-я
    передача, облегчающая проворачивания коленвала мотора.
  2. Шкив
    распределительного вала и коленчатого устанавливается по меткам на
    корпусе. Это заводские насечки, гарантирующее правильное положение и
    нужный угол опережения. Когда все выставлено, поршневая группа
    выстраивается в определенной последовательности, где поршень первого
    цилиндра максимально выдвинут вверх.
  3. На насечки
    шкива коленвала и пазы-указатели на блоке ДВС наносятся метки белой
    краской.
  4. Снимается
    крышка корпуса трамблера и проверяется направление бегунка-контакта. Он
    должен замыкать пластину первого цилиндра. Вычислить номер камеры сгорания
    не сложно, пройдя по пути свечного провода.
  5. Стробоскоп
    подключается к аккумулятору, а свободный кабель фиксируется на
    высоковольтном проводе, ведущем к первому цилиндру.
  6. Двигатель
    заводится и функционирует на холостых.
  7. Стробоскоп
    начинает светить. Свечение направляют на шкив. За счет единого цикла
    вращения и подачи напряжения, создастся эффект постоянной метки. Если она
    ровная, т.е. совпадает — угол отрегулирован верно.

Смещение отметки на шкиве за линию на блоке
мотора указывает на позднюю передачу тока. Понадобится провернуть трамблер по
часовой стрелке. Если белая насечка краской на шкиве находится перед линией на
ДВС, то трамблер разворачивают в противоположную сторону (против часовой
стрелки). После этого двигатель заводится повторно и проверятся синхронность
стробоскопом.

Используя лампочку

Это более простой способ, при котором точность
настройки проигрывает, зато не понадобится покупать стробоскоп. Используется
лампа 12 В с двумя припаянными проводами:

  1. Один контакт
    присоединяется к высоковольтной катушке, а другой — на массу.
  2. Гайки
    прерывателя ослабляются.
  3. Действие
    происходит на заглушенном моторе, но ключ повернут в положение ON.
  4. Трамблер
    вращается в любую сторону, пока лампа не потухнет.
  5. Затем его
    медленно возвращают на место, чтобы поймать момент загорания лампы. Он
    соответствует оптимальному углу настройки.

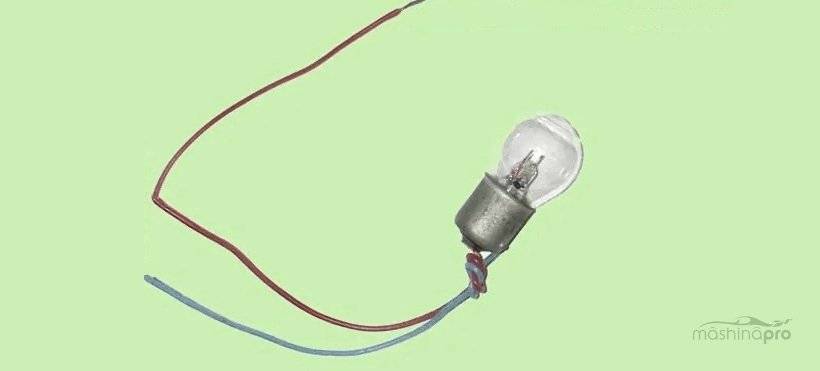

Лампочка с проводами
Подойдет
такое приспособление

Про дизель

На дизеле нет свечных элементов, поэтому
правильность зажигания определяется периодом подачи дизельного топлива. За это
отвечает ТНВД с плунжерными парами, передающий солярку на форсунки. У ТНВД есть
муфта, подключаемая к коленвалу. На ней тоже предусмотрены метки для
корректировки, с ориентацией на ВМТ первого поршня. Совместив метки достигается
нужная синхронизация и двигатель заводится с пол оборота.

УОЗ что это?

Угол опережения – это анахронизм, которого давно не встретишь на современных моделях авто, ведь они оснащены контролерами, чипами. Они самостоятельно регулируют процесс впрыска, но в странах СНГ большинство транспортных средств все еще снабжены этой древней деталью. Если общаться на языке технических терминов, то УОЗ – это угол поворота коленчатого вала движка от места, где появляется искра до перемещения поршня к верхней точке.

Начальный угол опережения зажигания

Как выставить зажигание регулируя УОЗ?

  • Необходимо уменьшить силу крепления у прерывателя(трамблера).
  • Нужно понять, и вычислить, когда начинается сжатие в цилиндрической емкости. Чтобы провести расчеты, выверните свечу из емкости двигателя, а затем отверстие цилиндра заткните пробкой, подойдет даже тряпка или скомканное бумажное полотенце. Теперь нужно провернуть коленвал, пока импровизированная пробка, под давлением не покинет окружность бака.
  • Проворачиваем деталь коленчатого вала пока он не совместится со штифтом.
  • Когда бегунок находится на уровне с крышкой трамблера, присоединяем небольшую лампочку, малой мощности одной стороной к клемме с прерывателем.
  • Теперь можно запускать свечу и повернуть прерыватель пока контакты не замкнутся. После этих действий лампочка должна перестать гореть.
  • Теперь нужно приложить небольшую силу и повернуть бегунок по часовой стрелке, чтобы убрать пустоты в механизме привода. Теперь медленно меняем положение прерывателя, пока лампочка не начнет свечение.
  • Фиксируем крепление вибратора, и убираем лампочку.

как настроить угол зажигания видео

Как определить раннее или позднее зажигание

Чтобы предотвратить сбои в моторчике любимого транспорта, надлежит понять запаздывает или опережает возжигание. Чтобы помочь в диагностировании и поставить правильный диагноз следует пройтись по этим пунктам плана проверок:

  • Насколько сложно запустить машину?
  • Насколько увеличился расход топлива за последнее время?
  • Мотор стал слабее работать. Причина потеря приемистости.
  • Угол опережения зажигания на холостом ходу провоцирует непредсказуемую службу.
  • При давлении ногой на педаль газа теряется прежняя отзывчивость, кажется, что есть какие-то преграды в нажатии.
  • Слышны неприятные звуки под капотом во время езды, что является одним из признаков детонации.
  • Когда выставлен неправильный зажигательный угол, то это повлечет за собой появление характерных звуков, от карбюратора и выпускающей системы, если эту проблему не решить, то это повлечет за собой серьезные поломки, помните, что регулярная детонация усугубит проблемы!

Признаки раннего зажигания

Для диагностики следует пройтись по пунктам:

  1. Сердце внутреннего сгорания издает неприятный металлический треск, как будто какие-то стальные детали ударяются друг об друга.
  2. Обороты выполняют свою функцию некорректно и плавают.
  3. При резком задействовании газа, сердце автомобиля не справляется с подачей большого количества горючего.

Позднее зажигание признаки

Теперь рассмотрим обратный пример, когда химическое вещество зажигается гораздо позже, поршня, который уже находится внизу. И горючее догорает, когда деталь возвращается вверх. Признаки данной проблемы:

  • Сердце внутреннего сгорания не разгоняет скорость. Воздействие на педаль идет туго или вообще не реагирует на воздействие.
  • Топливо расходуется быстрее, чем было при нормальной работе и начале эксплуатационного срока.
  • На стенках цилиндрического бака можно заметить нагар, который затрудняет нормальную эксплуатацию авто, есть вероятность, что это приведет к детонации.
  • ДВС перегревается из-за нестабильного сгорания топливовоздушного вещества.

Раннее зажигание на дизеле

Симптомы характерные для автомобилей, работающих на нефтепродукте похожи на раннее зажигание на дизеле. Но причины неисправности следует искать совсем в других местах.  Главное отличие дизельного мотора от бензинового это то как поджигается горючее. В первом это связано с воспламенением солярки, которая вступает в реакцию с излишне перегретым O2. Во втором — отличие состоит в установке правильного угла опережения для подачи топливной смеси, при правильной службе оно подается в период сжимания. Если установить угол не с тем градусным значением, то впрыск будет подаваться не в нужное время, что ведет к некорректному сгоранию энерго образующего вещества и нарушению функции движка. Ранее зажигание на дизеле зависит от того насколько форсунки и топливный насос своевременно осуществляют подачу горючего в топливную емкость.

Признаки позднего зажигания на дизеле

Хотя дизельные модели отличатся от бензиновых, но симптом болезни у них схожи. Отличием является, то что при позднем зажжении на дизельных двигателях затрудняется старт даже при предусмотрительно нагретом моторе. Неприятным симптомом будет периодическое появление смольного дыма из выхлопной системы. Так как впрыск горючего начинается при старте, то керосин не успевает сгореть и находит выход через выхлопную трубу в виде черных смол. Если машина заводится слишком поздно, то она не заведется совсем!

Как выставить зажигание на дизеле видео

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
