Проверка свечей накала на дизеле своими руками

Проверка мультиметром (тестером)

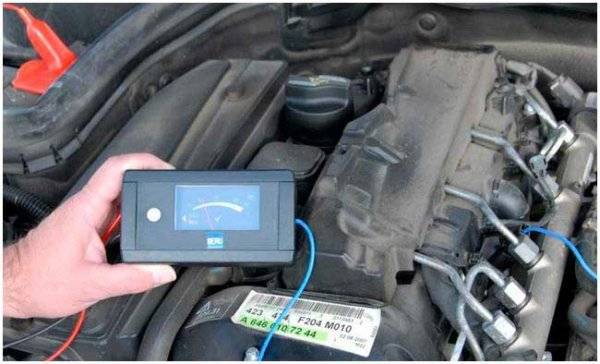

Тестер для проверки свечей накала дизеля используется в трех режимах:

  1. Замер показания сопротивления;
  2. Способом прозвона (если поддерживается);
  3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

  1. Отсоединить питающий провод от свечи накала;
  2. Выставить на тестере регулятор в нужное положение;
  3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
  4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в пределах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

  1. Отключаем от изделия запитывающий провод;
  2. Переводим мультиметр в режим амперметра;
  3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
  4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Принцип работы свечей с моноспиралью и двойной

Работа свечи накаливания напоминает работу электронагревателя. Электрический ток проходит через спираль и нагревает ее до рабочей температуры. Запуск дизеля во многом зависит от модели и возраста автомобиля. В более старых моделях свеча накала начинает работать при каждом запуске. В современных автомобилях при плюсовой температуре дополнительного подогрева не требуется.

Нагревательными элементами управляет специальный блок. При повороте ключа зажигания они подключаются к аккумулятору, а на панели приборов зажигается соответствующая лампочка. Когда она погаснет, то камера сгорания прогрета и двигатель готов к запуску. Правда, как показывает опыт, полностью доверять этому реле нельзя.

Свечи бывают открытого и закрытого типа. Открытые применяются на старых автомобилях.


Нагревательные элементы закрытого типа состоят из корпуса и спирали, которая защищена кожухом. Внутри находится керамический порошок, обладающий хорошей теплоотдачей. Спираль изготавливается из тугоплавкого материала: никеля, железокобальтовых или железохромалюминиевых сплавов. От качества используемого материала, формы сердечника и регулируемой спирали зависит время нагрева и расход электроэнергии. Свечи закрытого типа называют штифтовыми, они бывают двух видов:

  • с металлической спиралью;
  • керамические.


В свою очередь, они могут быть с моноспиралью и двойной. Для нагревательных элементов с моноспиралью используется одна спираль. С ее помощью обеспечивается как накаливание, так и саморегулировка. Благодаря спирали достигается нужная температура и ограничивается максимальная. Кроме того, спираль увеличивает срок службы нагревательных элементов. Эта конструкция используется в большинстве двигателей и отвечает требованиям, предъявляемым к скорости и надежности нагрева. С развитием технологий на смену нагревательным элементам с моноспиралью приходят, имеющие двойную спираль, которые обладают лучшей регулировкой температуры нагрева.

Для изготовления спиралей используется резистивный материал.

Способы проверки (диагностика)

Многие владельцы дизельных автомобилей скажут, что слабым звеном в их машине является свечи накаливания. И это не далеко от истины.

Данные изделия действительно часто выходят из строя, при этом поломка могла произойти еще летом, а проявится зимой, тогда, когда авто перестало заводится в холодную погоду.

Прежде чем диагностировать неисправность важно понять по какому принципу работает подогрев дизеля в вашей машине. На данный момент их существует два:

На данный момент их существует два:

  1. Включение свечей накаливания при каждом запуске мотора – свойственно для старых дизелей.
  2. Периодическое включение элементов нагрева в зависимости от температуры двигателя и подающегося в систему воздуха.

Также важно понимать, какие виды свечей накала установлены, стержневые или керамические. Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы

Если Евро 5, 6 — керамические

Если у вас автомобиль соответствует экологическим нормам до Евро 4, то скорее всего в дизельном двигателе стоят стержневые нагревательные элементы. Если Евро 5, 6 — керамические.

Последние имеют много дополнительных возможностей, основные из них:

  1. Функция промежуточного накаливая, с помощью которой регенерируется сажевый фильтр DPF.
  2. Предварительный и после пусковой нагрев – обеспечивает догорание топлива в холодном моторе.

Для проверки свечей накала, к примеру, на Рено Меган 2 универсал 1.5 86 л.с., Форд Мондео 2 1.8 90 л.с., Форд Транзит 2.2, Рено Лагуна 3 или других автомобилей с дизельными двигателями можно применить несколько способов. При чем подход к проверке будет одинаков вне зависимости от того, сняты они с мотора или стоят на месте.

Способы проверки:

  1. ВИЗУАЛЬНЫМ ОСМОТРОМ. Проверяется целостность и состояние реле и проводки, после снятия – непосредственно изделия;
  2. С ПОМОЩЬЮ ТЕСТЕРА (МУЛЬТИМЕТРА). Проверяется сопротивление обмотки или ее обрыв.
  3. ИСКРООБРАЗОВАНИЕ. На новых дизелях с ЭБУ не применяется, так как последнее может выйти из строя.
  4. С ПОМОЩЬЮ ЛАМПОЧКИ НА 12V. Простой способ проверки обрыва спирали.

Для быстрой диагностики, при условии, что у вас есть доступ к свечам накала и мультиметр, можно измерить их сопротивление. Проверять нужно на холодную. Преимуществом является наличие бесконтактного амперметра (индукционного типа). Показатели должны варьировать от 0.6 до 4.0 Ом. В новой свече может быть 0.7-1.8 Ом.

Если такое низкое сопротивление ваш тестер не показывает, тогда можно проверить обрыв спирали – показания в бесконечность (1), как раз и укажут на это.

Также многие мультиметры поддерживают функцию звукового сигнала при прозвоне проводки — звук есть, значит спираль целая.

Несмотря на полученные результаты рекомендован внешний осмотр свечей, особенно если пробег авто перевалил за 50 тыс. км. Наличие деформации наконечника, оплавления, сажевых отложений недопустимы.

Если результаты предварительной диагностики плачевны сразу для всех свечей накаливания, тогда скорее всего, потребуется полная диагностики электрооборудования входящее в систему подогрева, так как одновременный выход из строя всех изделий указывает на глобальную неисправность.

Для проверки свечей накала на дизеле, помимо визуального осмотра, необходимо использовать все ниже описанные способы.

Каждый из них потребует наличия определенных приборов и знаний в электрике, но если вы дома на бытовом уровне сами ремонтируете электропроводку, то и здесь разберетесь.

Также читайте как проводить диагностику автомобиля через ноутбук.

Проверка мультиметром (тестером)

Тестер для проверки свечей накала дизеля используется в трех режимах:

  1. Замер показания сопротивления;
  2. Способом прозвона (если поддерживается);
  3. Замер показания потребляемого тока.

Все способы можно применить, не снимая изделия с двигателя. Но таким образом мы ответим только на вопрос – «исправна свеча или нет». Выяснить в каком она состоянии и причины ее поломки не удастся.

Прозвон цепи

Для проверки способом прозвона необходимо:

  1. Отсоединить питающий провод от свечи накала;
  2. Выставить на тестере регулятор в нужное положение;
  3. Минусовой щуп прижать к блоку двигателя, плюсовой – к электроду.
  4. Наличие звука указывает на то, что спираль целая.

Если вы используете аналоговый тестер, то нужно ориентироваться по стрелке, ее отклонение указывает на целостность цепи.

Также это можно сделать и на снятой свече, только вместо блока щуп нужно приложить к корпусу изделия.

Первый и третий способы более информативны, но здесь есть свои особенности, которые важно знать

Замер сопротивления

Тут важно понимать принцип взаимосвязи блока ЭБУ с сопротивлением спирали, которое в новой свече накала должно быть в приделах 0.7-1.8 Ом. ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления

Величина тока обратно пропорциональна величине сопротивления

ЭБУ ориентируется на потребляемый нагревательными элементами ток (А), который в зависимости от их прогрева меняется. Величина тока обратно пропорциональна величине сопротивления.

Т.е. свечи накала отключаются тогда, когда их сопротивление в результате нагрева увеличивается, а сила тока, проходящего через спираль, уменьшается. По достижении определенного значения тока на ЭБУ поступается сигнал, что свечи прогреты и их нужно отключить.

Если сопротивление, в результате неисправности нагревательных элементов, завышено (больше номинального), то сила тока уменьшается раньше, чем это необходимо.

В этот момент на ЭБУ поступает сигнал (в нашем случае преждевременный), что свечи накала прогреты и их нужно отключить, что и происходит. При этом температура воздуха в цилиндрах остается не достаточной для уверенного запуска двигателя.

Замер потребляемого тока

Наиболее информативный способ, который предполагает запуск еще холодного двигателя. Т.е. свечи накала снимать не нужно.

Благодаря замеру потребляемого тока можно быстро выявить неисправный нагревательный элемент. При этом достоверность полученного результата будет приближаться к 100%.

Но здесь важно понимать, какие типы свечей накала установлены в двигателе и какой у них нормативный ток потребления. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными. К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными

К примеру, если взять стрежневые изделия, то они могут быть однополюсными и двухполюсными.

Первые подключаются по классической схеме – масса на корпусе, отходит один вывод. Потребляют от 5 до 18 А.

Вторые определяются по наличию двух выводов, могут потреблять до 50А.

Чтобы замерить потребляющий ток необходимо в электрическую цепь, питающую свечу накала, последовательно подключить тестер в режиме «амперметр».

Для этого:

  1. Отключаем от изделия запитывающий провод;
  2. Переводим мультиметр в режим амперметра;
  3. Подключаем один щуп к питающему проводу, второй – к центральному выводу свечи накала.
  4. Потребуется помощник. Заводим автомобиль (двигатель должен быть холодным) и снимаем показания с прибора.

В первые секунды, сопротивление на электроде будет минимальным, так как двигатель еще холодный, соответственно и тестер будет показывать максимальную силу тока.

По мере прогрева свечи, сопротивление в ней будет повышаться, а сила тока падать. Это будет отображаться на приборе. Снижение должно проходить без резких перепадов, постепенно. А затем, на каком-то этапе, ток должен стабилизироваться.

Результаты проверки каждой свечи лучше записывать, чтобы затем их можно было сравнить. Они должны быть максимально идентичными.

Если поведение какой-то свечи накала отличается от других, то скорее всего прогреваются только ее середина или кончик. Отсутствие тока будет указывать на обрыв в цепи.

Здесь уже придется выкручивать изделие и повторно проводить проверку, но уже визуально наблюдая процесс накала. Как правило, это уже делается с помощью аккумулятора, подключенного напрямую (смотрите дальше).

Можно ли проверить, не снимая?

Сразу следует посмотреть, а происходит ли подача тока вообще — ведь контакт может окислиться или ослабеть, что приведет к обрыву цепи. Здесь, конечно, понадобится тестер. Не снимая, можно проверить только общее состояние свечей. Таким способом невозможно определить интенсивность накала нагревательного элемента.

Диагностика свечей — не слишком сложное дело. Провести эту работу можно несколькими способами, надёжнее всего – проверка при помощи аккумулятора

Опаснее других «дедовский способ» проверки на искру – действуя неосторожно, можно спалить компьютер автомобиля

Иридиевые свечи зажигания

Основное отличие иридиевых свечей зажигания от обычных или платиновых – это материал электродов, который обеспечивает более сильное искрообразование, что улучшает работу двигателя и позволяет экономить топливо.

Как проверить датчик Холла?

Датчик Холла передает на блок управления сведения о положении валов двигательной системы и отвечает за возникновение искры. Мы вам расскажем, как самостоятельно проверить этот датчик на автомобиле.

Как проверить регулятор холостого хода

РХХ — это небольшой, но очень важный элемент топливно-воздушной системы автомобиля. Датчик обеспечивает стабильную работу двигателя на холостом ходу.

Неисправности

Перегорание свечи означает, что она уже не сможет реагировать на подачу напряжения изменением температуры. Как полностью, так и частично. В том числе возможны случаи, когда нагрев распространяется по корпусу не начиная с кончика стержня, а с любой другой зоны. Нормально работать такая свеча не будет.

Возможно и нарушение геометрической формы изделия. Металлические наконечники способны вздуваться или искривляться, что чревато разрушением при работе или попытке демонтажа.

Избежать подобных проблем проще всего профилактической заменой. Примерный срок службы каждого типа прибора известен, не стоит доводить до его исчерпания. Сложности могут возникнуть как с надёжным запуском мотора и сохранностью его устройств снижения токсичности, так и при попытке заменить неисправную свечу.

Разновидности свечей накаливания

Чтобы понимать процесс проверки свечей накала на дизеле, важно знать не только как все работает, но и какие изделия бывают. Для дизелей выпускают два вида изделий:

Для дизелей выпускают два вида изделий:

  1. Штифтовые (стержневые) свечи;
  2. Керамические.

Время работа штифтовых свечей варьирует от 2 секунд до 2 минут. Внутренняя их полость заполнена оксидом магния. Внутри находится спираль, изготовленная из тугоплавкого сплава никеля, железа, хрома.

Керамические свечи накала считаются более надежными, так как непосредственно наконечник в них изготовлен из керамического порошка, а как известно, этот материал хорошо переносит колебания температуры (максимальная для таких изделий 1000°С).

Силиконовый нитрат, который входит в состав защитной оболочки элементов, также продлевает их срок службы.

Признаки неисправности свечей накала

Косвенные признаки наличия неисправности:

  • Во время запуска из выхлопной трубы выходит бело-синий дым. Это означает, что топливо течет, но не воспламеняется.
  • Неравномерная работа холодного двигателя на холостом ходу. Шумную и резкую работу двигателя заметит тряска пластиковых элементов салона, так как смесь в некоторых цилиндрах задерживается при воспламенении из-за отсутствия нагрева.
  • Трудность запуска холодного дизельного двигателя. Нужно сделать несколько повторений раскрутки двигателя стартером.

Очевидными признаками повреждения свечи накаливания являются:

  • Частичное разрушение наконечника.
  • Толстый слой сажи на наконечнике возле корпуса.
  • Перегорела лампа накаливания (из-за слишком высокого напряжения).

Как проверить свечу накаливания дизельного двигателя

Как проверять?

В зависимости от модели и возраста автомобиля существуют разные принципы работы системы подогрева дизельного двигателя:

  • На старых автомобилях свечи накаливания, как правило, включаются почти каждый раз при запуске двигателя.
  • Современные автомобили можно успешно заводить без включения свечей накаливания, даже при положительных температурах.

Поэтому, прежде чем приступить к диагностике системы подогрева свечей накаливания дизеля, необходимо знать, при какой температуре нагревается камера сгорания. А также какие заглушки, так как делятся на две группы: стержневые (ТЭН выполнен из тугоплавкого металла спирали) и керамические (нагреватель — керамический порошок).

Есть несколько способов проверить дизельные свечи Ford, Volkswagen, Mercedes или другого автомобиля, и в зависимости от того, откручены они или установлены на двигателе, принцип будет одинаковым. Проверить производительность можно:

  • Аккумулятор. Для скорости и качества свечей свечения;
  • Тестер. Контролируя прерывание свечения или его сопротивления;
  • Лампа (12 В). Самый простой тест на повреждение нагревательного элемента;
  • Искрытие (может использоваться только в старых дизелях, потому что в новых грозит угрожает неудачу ECU);
  • Визуальный осмотр.

Самая простая диагноз свечения свечения состоит в проверке их электрической проводимости. Катушка должна провести ток, его сопротивление в холодном состоянии находится в пределах 0,6-4,0 Ом. Если у вас есть доступ к свечам Glow, вы можете «тестировать» себя: ни один домашний тестер не способен измерять такое низкое сопротивление, но каждое устройство покажет наличие прерывания нагревателя (сопротивление равняется бесконечности).

Если у вас есть бесконтактный (индуктивный) амперметр, вы можете обойти без удаления вилки от двигателя. Но часто необходимо проверить рабочую часть, которая может показывать признаки перегрева — таяния, деформацию наконечника, пока оно не будет разрушено.

В некоторых случаях, в частности, от провала всех плагинов одновременно, может потребоваться проверить электрическую систему автомобиля. А именно — реле управления свеча зажигания и его цепи.

Мы опишем все способы проверить свечи накаливания в дизельном дизельном Выбор каждого из них зависит от навыков, доступности устройств, инструментов и свободного времени. Но в идеале все вместе следует использовать визуальный осмотр.

Симптомы неисправности свечей накаливания дизельного двигателя:

Запуск двигателя происходит с трудом;

Авто не заводится;

Неровная работа двигателя на холостых оборотах;

Белый дым выхлопа (на холодную, имитация богатой смеси).

Чаще всего данная проблема начинает проявляться с приходом первых холодов, т.к. деталь не обеспечивает нормальный прогрев камеры для возгорания топлива.

Проверить работоспособность калильных свечей в дизельном двигателе достаточно трудно. Вам понадобиться специально оборудование, но об этом мы поговорим немного позже.

Причины неисправности свечей накаливания дизельного двигателя:

Выработка ресурса;

Низкое качество;

Плохое топливо или любые другие проблемы с топливной системой;

Проблемы в электропроводке или блоке управления.

Чтобы это ни было, советуем вам немедленно обратиться в автомастерскую, в другом случае, вы можете значительно навредить своему автомобилю, тогда сумма ремонта будет значительно выше, чем деньги за замену свечей.

Стоит так же отметить, что существует значительная разница в работе свечей накаливания современных и старых двигателей. В старых движках, фор камеры располагаются в головках, и свеча должна прогреть поступившее топливо.

В современных двигателях фор камера располагается в поршне, по этому свеча накала срабатывает перед впрыском, и имеет функцию прогрева камеры, после чего тудо поступает холодное топливо и воздух.Такие условия более благоприятны для воспламенния смеси.

Отказ одной свечи проявится в сложном запуске, машина начнет активно «капризничать на холостых». При поломке 2 свечей, дизельный движок просто не заведется. Вероятность выхода из строя всех сразу крайне мала, но если это произошло, то необходима диагностика всей электропроводки и блока управления.

Запомните, меняйте весь комплект, даже если из строя вышла только одна свеча! Будьте внимательны к электропроводке, реле управления и форсункам. Их диагностика стоит не дорого, но способна уберечь ваш авто от серьезных поломок.

Теперь поговорим о том, как избежать неполадок со свечами накаливания в дизельном двигателе?

  1. Обязательная диагностика перед осенне-зимним периодом.
  2. Покупайте только качественные свечи.

Способы проверки свечей накаливания на дизельном двигателе.

Сразу оговоримся, что способы проверки не из простых и вам может понадобиться помощь второго человека, или специальное оборудование.

1 способ. Берете верного товарища. Один из вас должен вывернуть форсунки, другой поворачивать ключ зажигания в предстартовое положение. Товарищ смотрит в колодцы и наблюдает нагрев или не нагрев свечей. Что не заработало, то – мертво и требует замены.

Способ интересный и познавательный, но подходит не для каждого авто. Так как конструкция двигателя не везде одинаковая. Подходит только для 1.8 на Фордах.

2 способ. Вам понадобиться мультиметр и отвага. Выбираем режим проверки замыкания цепи, касаемся одним щупом корпуса свечи, другим – шляпки (где располагается корпус, а где шляпка, подробно описано в статье «Свечи накаливания для дизельного двигателя»). Если цепь замкнута, то все работает, если же нет, то требуется замена.

Подобные схемы диагностики не так актуальны для современны машин, все новые дизельные авто имеют индикатор на водительской панели управления. Но! Как и любая другая электроника, он тоже может выйти из строя

Поэтому, проходя зимнюю подготовку авто обратите внимание на свечки накала

Не пытайтесь самостоятельно поменять свечи накаливания на дизеле. Например, она вышла из строя раньше времени, значит, дефектная. При попытке ее выкрутить, может просто развалиться, тогда придётся снимать головку блока и доставать сломанный элемент.

Периодичность замены свечей накала на дизельном двигателе.

Стандартно, «ходят» они 60 000 км. После это необходима замена, но некачественное топливо и агрессивная эксплуатация авто, могут значительно сократить срок «жизни» свечи. Проверяйте их на каждом ТО.

Приезжайте к нам на замену свечей накаливания в дизельном двигателе. Мы проведем все работы быстро и качественно. Помните, что у нас есть услуга по подбору автозапчастей. Просто сообщите оператору ваши данные, мы предложим вам несколько вариантов деталей на выбор. Вам остается только приехать к нам!

Все вопросы по тел. +7(912) 615 51 15

Любую консультацию, а также скидку в 3 % на все услуги и материалы, вы можете получить в нашей группе в .

Цены на техническое обслуживание
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
