Что дает чистка дроссельной заслонки и как настроить дроссель

Алгоритм правильной чистки

Последовательность действий при очистке дроссельного блока бензиновых двигателей объемом 1,6 и 2,0 л, установленных на Renault Duster:

1. Загнать автомобиль в гараж и заглушить двигатель.
2. Дождаться снижения температуры антифриза до +40…+50°С.
3. Отвернуть винт, а затем снять кабель с отрицательного полюса аккумуляторной батареи.
4. Отстегнуть хомут, удерживающий заборный патрубок на корпусе воздушного фильтра.
5. Отвести воздушный шланг в сторону.
6. Отвернуть ключом или отверткой с головкой Torx винты, удерживающие корпус фильтра на впускном коллекторе.
7. Демонтировать отверткой с плоским жалом муфту трубки отвода паров топлива из блока дроссельной заслонки.
8. Разъединить штекер электропроводки, которая связывает датчик дросселя с блоком управления двигателем (для версии с 2,0-литровым агрегатом). На моторах объемом 1,6 л необходимо отсоединить наконечник троса от рычага изменения положения заслонки.
9. Отвернуть болты, удерживающие корпус воздушного фильтра на кронштейнах в моторном отсеке.
10. Отсоединить трубку сбора картерных газов и демонтировать кожух.
11. Протереть дроссельный узел от грязи, а затем отвернуть 3 болта крепления.
12. Уложить узел на слой целлофановой пленки или в емкость из пластика, устойчивого к воздействию нефтепродуктов.
13. Промыть дроссельную заслонку специальной жидкостью, удаляя загрязнения из скрытых полостей кистью. Рекомендуется несколько раз промыть внутренние полости, выдерживая состав на поверхности дросселя 2-5 минут для растворения отложений.
14. Продуть блок сжатым воздухом, позволяющим удалить остатки загрязнений.
15. Разобрать корпус фильтра, вынуть картридж, а затем промыть пластиковые детали горячей водой с добавлением моющего средства для посуды.
16. Начать обратную сборку. Поскольку при снятии дроссельного узла происходит повреждение уплотнительных колец, необходимо установить новые элементы (каталожные номера 8200068566 и 8200068583, детали отличаются диаметром и толщиной). На поверхность уплотнителей рекомендуется нанести тонкий слой моторного масла, позволяющего снизить усилие при установке.
17. Провести пробный пуск двигателя, калибровка дроссельного узла происходит автоматически. Предусмотрена процедура настройки узла при помощи компьютера, подключенного к диагностическому разъему OBD-II.

На машинах, оснащенных 1,6-литровым мотором К4М, требуется отрегулировать положение троса, при неправильной установке двигатель не развивает полную мощность. При корректном натяжении трос должен прогибаться на 3-5 мм под воздействием пальца руки (усилие прикладывается на участке между качалкой дросселя и выходом привода из оболочки). Для изменения длины троса необходимо снять скобу с защитной оболочки, а затем скорректировать натяжение перемещением наконечника, закрепленного на крышке газораспределительного механизма силового агрегата.

На машинах Duster, оборудованных 1,5-литровым дизелем, используется блок с заслонкой, позволяющей корректировать подачу воздуха на разных режимах работы двигателя. При этом щиток не отвечает за корректировку частоты вращения, педаль газа связана с насосом высокого давления. При обслуживании дизельного агрегата необходимо удалить загрязнения из воздушных каналов и поменять кольца на стыках.

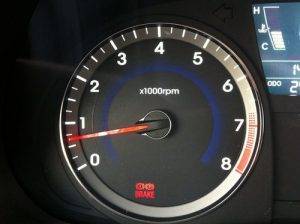

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

• Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
• Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
• Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
• После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
• После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
• Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения

Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

Инструкция по очистке

Как и во всех прочих узлах автомобиля, чистка тем более эффективна, чем лучше обеспечен доступ к загрязнениям. Но иногда процедура требует оперативности, тогда её проводят частично, теряя при этом качество.

Чистка без снятия

При упрощенном способе очистки средство подаётся через воздушный патрубок на входе в дроссельный узел. Недопустимо пропускать чистящие составы через воздушный фильтр, это приведёт в негодность как моющее средство, так и фильтрующий элемент.

Очистка простым проливанием дросселя с удалением ветошью стекающей грязи неэффективна, а большая часть этих продуктов в конечном счёте попадёт в двигатель, что нежелательно.

В крайнем случае можно воспользоваться средством, которое работает при запущенном моторе, одновременно очищая впускные клапаны. Но все эти процедуры могут нанести вреда больше, чем пользы, поэтому узел для очистки надо снять.

Чистка заслонки со снятием узла

Разборка не займёт много времени, обычно дроссельные узлы легкодоступны, и их демонтаж интуитивно понятен.

1. До начала работы надо подготовить новые прокладки и уплотнительные кольца патрубков. Имеющие деформацию и усталостные изменения материала после второй установки обычно вызывают подсосы воздуха, на фоне которых эффект от очистки пропадает.
2. Отсоединяются шланги и патрубки, снимаются электрические разъёмы с датчиков и регуляторов, дроссельный узел демонтируется с фланца впускного коллектора.
3. Узел разбирается дальше, до появления удобного доступа к заслонке, основному и дополнительному каналам.
4. Регулятор холостого хода и дроссельный узел промываются раздельно, хотя если проводить операцию раз в 40-50 тысяч километров пробега, то РХХ лучше не мыть, а профилактически заменить вместе с уплотнением. Стоит он недорого, а хлопот может доставить много, полностью не откажет, но станет причиной неприятных «мерцающих» явлений.
5. После промывки узел продувается чистым сжатым воздухом.

Иногда для снятия приходится отсоединять шланги охлаждающей жидкости, подходящие к корпусу обогрева заслонки.

Расположены они обычно в верхней части системы охлаждения, поэтому много жидкости не потеряется, но их стоит заглушить, чтобы не загнать в систему воздушную пробку.

Симптомы сильного загрязнения

Состояние дросселя напрямую влияет на работоспособность силовой установки. Значительное количество загрязняющих отложений на заслонке и внутренних поверхностях каналов нарушает нормальное функционирование узла.

Из-за грязи заслонка попросту не может полностью перекрыть канал, а также подклинивает при открытии. А грязь в канале холостого хода снижает его пропускную способность.

Это приводит к тому, что:

• Плавают обороты мотора, особенно на холостом ходу (вплоть до полной остановки);
• Пуск силовой установки затруднен (как «на холодную», так и «на горячую»);
• Появляются провалы при наборе оборотов;
• Двигатель запоздало реагирует при нажатии на педаль газа;
• Снижается динамика (обычно проявляется на мощных двигателях).

Но стоит отметить, что такие симптомы могут возникать и по иным причинам, а не только при загрязнении дроссельного узла.

Такие же признаки дают выход из строя ДПДЗ, сильное загрязнение воздушного фильтра, пропуски в свечах и т. д.

Поэтому сначала следует точно установить, что проблема возникла именно из-за большого количества отложений в дросселе. Для этого достаточно послабить хомут крепления воздуховода к узлу, снять его и посмотреть, после чего оценить ситуацию.

Как почистить электронную дроссельную заслонку, не снимая с автомобиля

Специалисты рекомендуют проводить обслуживание дроссельных заслонок с электронным управлением не реже 1 раза в год или через каждые 20 тыс. км пробега. Процедуру чистки заслонки лучше  выполнять перед наступлением осенних дождей, чему есть  логичное объяснение. Дело в том, что из-за повышенной влажности поступающего воздуха отложения грязи на деталях привода, оси и  заслонке размягчаются. Из-за этого заслонка залипает, что  приводит к невозможности контролировать обороты двигателя и может стать причиной аварии.

На большинстве автомобилей зарубежного и отечественного производства привод электронной педали газа установлен непосредственно перед впускным коллектором. Доступность механизма и простота его обслуживания позволяют провести профилактику буквально за 15-20 минут.

Для этого вам понадобятся:

• очиститель карбюратора (заменяется бензином, керосином, дизтопливом и т. д.);
• силиконовая смазка в виде спрея;
• ветошь;
• отвёртка с плоским или крестообразным жалом (в зависимости от типа винтов, которые используются для крепления патрубка подачи воздуха);
• кисточка с жёсткой щетиной или зубная щётка;
• защитные перчатки.

Работу лучше  выполнять  последовательно – так вы избежите ошибок и будете уверены, что сделали все правильно:

 Воспользовавшись отвёрткой, ослабьте хомуты крепления патрубка подачи воздуха и отсоедините гофрированный шланг от корпуса электронного акселерометра.

 Нажав на дроссельную заслонку, поверните её на 90 градусов и проведите внешний осмотр. Грязь и сажа на стенках корпуса — достаточное основание, чтобы немедленно приступить к чистке. Смолянистые и сажистые отложения в первую очередь забивают зазор, необходимый для работы двигателя на холостом ходу. Из-за этого обороты становятся нестабильными или же силовой агрегат и вовсе глохнет по причине прекращения подачи воздуха. Кроме того, касание заслонки к толстому слою нагара вызывает ее заедание и способствует усиленному износу пластиковых шестерён и других деталей привода.

Застопорите дроссель в открытом положении. Для этого между заслонкой и внутренней стенкой корпуса поместите подходящий по толщине предмет из дерева либо пластика – например, ручку той же отвёртки.

Приступая к чистке узла, обильно смочите моющим средством внутренние стенки и заслонку

Отдельное внимание уделите тем местам дроссельной камеры, сквозь которые проходит ось заслонки – скапливающиеся там смолянистые отложения как раз и являются причиной подклинивания узла вращения. В итоге дроссель поворачивается рывками и делает управление автомобилем некомфортным.

Выдержав 10-15 минут для размягчения засоров, их удаляют при помощи щёточки

При необходимости процесс многократно повторяют, добиваясь полной очистки дросселя. Имейте в виду, что на некоторых моделях авто стенки дроссельной камеры покрываются специальным молибденовым покрытием. Чрезвычайно гладкий слой способствует ламинарному течению воздуха в канале и препятствует оседанию сажи. Не путайте это покрытие с  нагаром и не старайтесь его удалить. Напротив, применяйте  щадящие методы очистки и откажитесь от жёсткой щётки в пользу мягкой фланелевой тряпочки.

Добившись от стенок внутренней камеры мягкого, ровного блеска, очистите торцевую и заднюю сторону дроссельной заслонки.
Насухо протрите  детали и поверхности  ветошью. Дополнительно продуйте узел сжатым воздухом.

После очистки дроссельной заслонки, чтобы электронная педаль газа работала мягко и плавно, нанесите силиконовую смазку на ось, заслонку и ту часть дроссельной камеры, к которой она примыкает.

Присоедините воздуховод и затяните хомуты его крепления.

После вмешательства в узел изменятся параметры положения дроссельной заслонки, поэтому в некоторых случаях проводят её обучение. Если обороты холостого хода начинают самопроизвольно изменяться («плавать», как говорят автомеханики), то обнулите энергозависимую память контроллера, на короткое время отсоединив «плюсовую» клемму от аккумуляторной батареи.

Ещё кое-что полезное для Вас:

• Замена маслосъемных колпачков (сальников клапанов)
• Как снять головку блока цилиндров на двигателе
• Установка головок блока цилиндров

И последнее, о чем хотелось бы напомнить: при первом запуске не нажимайте на педаль газа до тех пор, пока мотор не прогреется. Обеспечивая работу двигателя с номинальными оборотами в широком температурном диапазоне, вы позволите контроллеру адаптироваться к изменившимся условиям и установить оптимальные значения настроек холостого хода. В дальнейшем это даст возможность эксплуатировать автомобиль без каких-либо неожиданностей со стороны дроссельного узла.

Печать

Чистка дроссельной заслонки

Дроссельная заслонка не подвержена быстрому износу – это очень надежная деталь автомобиля, ведь ресурс ее службы рассчитан на пробег автомобиля в 300 тыс. км, как минимум. Сама заслонка не ломается, но она периодически загрязняется.

Признаки загрязнения дросселя

Дроссельная заслонка загрязняется из-за того, что к ее стенкам прилипают масляные частицы, на которые затем налипает пыль и грязь. В результате, образуется липкий налет, который начинает мешать работе дроссельной заслонки. Ее начинает слегка клинить, и, как следствие, водитель замечает признаки засорения дроссельной заслонки:

– плавающие обороты или провалы на холостом ходу;
– двигатель запускается, но с трудом;
– во время езды на небольшой скорости ощущаются дергания.

Чтобы устранить все эти неприятные явления, нужна чистка дроссельной заслонки (см. видео «Чистка дроссельной заслонки» ниже).

Причины загрязнения

Мельчайшие, парящие в воздухе, частицы масла попадают на стенки дроссельной заслонки через патрубок вентиляции картерных газов. Каким-то образом предотвратить этот процесс невозможно, так как невозможно отменить отвод газов из картера.

Механизм отвода газов из картера – это принудительная вентиляция, которая выполняет важные функции:

1) в несколько раз замедляет процесс окисления в двигателе;
2) разбавляет смесь топлива и воздуха углекислым газом, чтобы сгорание происходило более равномерно;
3) уменьшает нагрузку на детали, участвующие в трении;
4) препятствует образованию избыточного давления на высокой скорости оборотов, благодаря этому, нагрузка на все уплотнители (прокладки и сальники) щадящая;
5) автомобиль меньше загрязняет воздух.

Демонтаж дроссельной заслонки

1. Полностью остудить двигатель.

2. Отсоединить гофру воздуховода.

3. Отсоединить провода от регулятора ХХ и датчика положения дроссельной заслонки.

4. Отсоединить все шланги, которые подведены к дроссельной заслонке, заткнуть их отверстия старыми свечами зажигания.

5. Снять трос с механического привода.

6. Отвинтить болты крепления и снять дроссельную заслонку.

7. Снять датчик положения дроссельной заслонки и РХХ.

Чистка дроссельной заслонки

Для мытья дроссельной заслонки используется тот же аэрозоль, что и для очистки карбюраторов

Это довольно агрессивное средство, поэтому использовать его нужно со всей осторожностью, чтобы не получить ожоги

Аэрозоль нужно нанести на всю поверхность заслонки и вымыть ее

При мытье, особое внимание уделить каналу вентиляции картера и каналу движения иглы регулятора ХХ. Для мест затрудненного доступа нужно использовать стальную спицу. Тщательно чистить нужно и иглу РХХ, а лучше поменять регулятор на новый

Если загрязнения остались – повторить процедуру, как только весь дроссельный узел высохнет. В завершение, протереть все элементы узла чистой сухой тряпкой

Тщательно чистить нужно и иглу РХХ, а лучше поменять регулятор на новый. Если загрязнения остались – повторить процедуру, как только весь дроссельный узел высохнет. В завершение, протереть все элементы узла чистой сухой тряпкой.

Теперь можно произвести монтаж дроссельного узла, предварительно нужно проверить, не имеет ли прокладка повреждений. Если требуется – поменять прокладку. После установки дроссельного узла, скорее всего, потребуется отрегулировать натяжение троса.

Если чистка дроссельной заслонки не помогла

Если, после чистки дроссельной заслонки, неполадки в работе двигателя остались (плавающие обороты или провалы на холостом ходу, дергания на низкой скорости и т. д.), то, может быть, неисправен датчик положения дроссельной заслонки или регулятор ХХ. Датчик дроссельной заслонки не ремонтируют, а сразу меняют. Как проверить датчик ДПДЗ

Неисправность РХХ проявляется не только увеличенным расходом топлива, но и специфическим признаком: когда водитель отпускает педаль акселератора на нейтральной скорости, то скорость оборотов снижается слишком медленно (бывает, что с задержкой до 10 с), а иногда наоборот – скорость оборотов падает так быстро, что двигатель глохнет. При неисправности, регулятор ХХ также меняют.

Все причины, по которым могут наблюдаться плавающие обороты на холостом ходу у инжекторного двигателя, а также, как проверить РХХ, описано в отдельной статье.

Видео: Легкий способ чистки дроссельной заслонки

Обучение дроссельной заслонки холостому ходу

После промывки узла или перепрошивки ЭБУ следует обучить дроссельную заслонку холостому ходу. Для этого выполните следующие условия:

• проконтролируйте напряжение на АКБ при отключенном двигателе, оно должно составлять не менее 12,9 В;
• температура охлаждающей жидкости должна быть в диапазоне от 70 до 100 градусов;
• руль должен находится в нейтральном положении;
• масло в КПП должно быть прогрето;
• все электрические потребители отключены;
• ручка АКПП в положении Р.

Несоблюдение вышеизложенных требований приведет к некорректной работе двигателя, поэтому они обязательны к выполнению. После прогрева двигателя необходимо:

• на 10 секунд выключить зажигание;
• убедиться, что педаль акселератора находится в верхнем положении;
• установить ключ в положение ON на 3 секунды (двигатель не заводить);
• 5 раз в течение 5 секунд нажать до упора педаль газа, в последний раз отпустить ее;
• по истечению 7 секунд нажать до упора педаль газа и дождаться, пока табло «CНЕСK ENGINE» не будет непрерывно гореть;
• выдержав паузу 3 секунды, отпустите педаль газа.

Попробуйте завести авто, попытку допускается повторить неоднократно. При устойчивой работе газаните несколько раз, холостой ход должен вернуться в допустимый диапазон.

Порядок обучения дроссельной заслонки с использованием ПК и автомобильных программ имеет свою специфику, зависящую от марки авто и пр. Поэтому описывать подробно весь процесс не имеет смысла. Но предварительно вам требуется установить на ПК специальное программное обеспечение, например, VAG-COM для группы авто VAG (или другое) и драйвера. Далее следует стандартный для всех порядок соединения:

• включение зажигания;
• соединение ПК с диагностическим разъемом авто информационным проводом;
• запуск ПО на ПК;
• проведение теста;
• получение информации о готовности к дальнейшей работе – надпись: «Адаптер к работе готов».

Следуя специальному алгоритму, вы сможете провести согласование ДЗ и ЭБУ в режимах «заслонка полностью открыта/полностью закрыта» для автомобилей как с электронной, так и механической педалью газа. В этом случае обучение дроссельной заслонки проводится при прогретой машине и соблюдении вышеизложенных требований.

Как почистить

О том, как правильно почистить дроссельную заслонку, знает каждый мастер специализированного автосервиса, но далеко не любой автовладелец. А ведь выполнять эту процедуру рекомендуется не реже 30-50 тыс. км пробега — в зависимости от качества используемого топлива, состояния фильтров и систем.

Почистить дроссельную заслонку можно, не снимая клапан или же со снятием детали. В первом случае используется очиститель впускного клапана. Сначала демонтируется воздуховод, после чего при закрытом состоянии заслонки средство, которое обычно выпускается в виде аэрозоли, наносится на поверхность детали. Грязь и масляные скопления удаляются с помощью мягкой ткани. Далее необходимо открыть заслонку (выжать педаль газа до упора) и удалить загрязнения с боковых поверхностей и каналов. Процедура производится несколько раз.

Обратите внимание, что частичная прочистка так же, как и промывка форсунок без снятия, не позволит полностью удалить все загрязнения с детали. Поэтому лучше все же выполнять процедуру со снятием дросселя

Полная очистка

Полная очистка от загрязнений и нагара возможна лишь при снятом устройстве. Правильно демонтировать узел нужно так:

1. Отсоединить воздуховод.
2. Демонтировать заслонку, открутив болты и отсоединив разъемы.
3. Средством для чистки карбюратора или специальным составом для дроссельных заслонок с помощью мягкой ткани тщательно протереть деталь изнутри и снаружи.
4. Повторить процедуру чистки несколько раз, не допуская сильного механического воздействия, которое может привести к удалению защитного покрытия металла, повреждению самой заслонки и датчика её положения.
5. После чистки дросселя собрать весь узел системы подачи воздуха в обратной последовательности.
6. «Обучить» заслонку после установки с выставлением оборотов холостого хода в требуемое (заводское) значение.

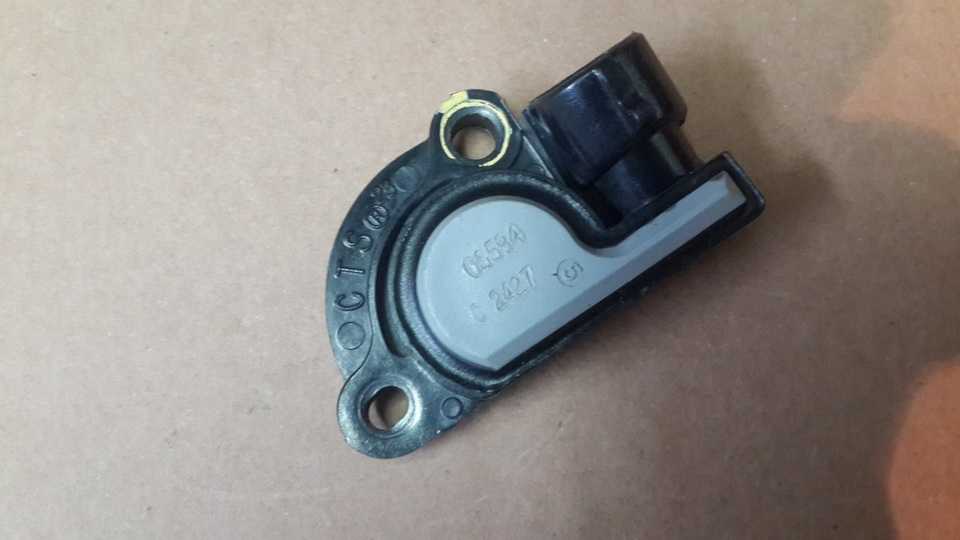

Как почистить датчик положения дроссельной заслонки

Загрязнения могут попадать и на датчик положения. Из-за неправильной работы датчика, потери или плохого контакта информация, поступающая на ЭБУ автомобиля о положении детали, будет неверной. В результате двигатель не будет набирать обороты — или, что опаснее, во время движения заслонка откроется полностью, что приведет к увеличению скорости вместо торможения.

Жидкостью с мягкой тканью удаляют загрязнения и масляный налет с датчика, не прилагая чрезмерных усилий.

Работа дроссельной заслонки

Тип дроссельной заслонки определяет ее конструкцию, работу и режим управления. Он может быть механическим или электрическим (электронным).

Механическое исполнительное устройство

Старые и дешевые модели автомобилей имеют механический исполнительный клапан, где педаль акселератора соединяется непосредственно с перепускным клапаном с помощью специального троса. Механическая передача для дроссельной заслонки состоит из следующих элементов:

• педаль акселератора;
• поворотные рычаги и тяги;
• стальной трос.

Нажатие на педаль акселератора запускает механическую систему рычагов, тяг и троса, которая заставляет заслонку вращаться (открываться). В результате в систему начинает поступать воздух и образуется топливовоздушная смесь. Чем больше подано воздуха, тем больше будет поступать топлива и, как следствие, скорость возрастет. Когда дроссельная заслонка находится в положении холостого хода, дроссельная заслонка возвращается в закрытое положение. Помимо базового режима, в механических системах также может быть предусмотрено ручное управление положением дроссельной заслонки с помощью специального рычага.

Как работает электронный привод

Второй и самый современный тип заслонки — это электронный дроссель (с электроприводом и электронным управлением). Основные отличия:

• Отсутствие прямого механического взаимодействия между педалью и заслонкой. Вместо этого используется электронное управление, которое также позволяет изменять крутящий момент двигателя, не нажимая на педаль.
• Скорость холостого хода двигателя регулируется автоматически при перемещении дроссельной заслонки.

В состав электронной системы входят:

• датчики положения педали акселератора и заслонки;
• электронный блок управления двигателем (ECU);
• электропривод.

Когда педаль акселератора нажата, датчик положения педали акселератора, состоящий из двух независимых потенциометров, изменяет сопротивление в цепи, что является сигналом для электронного блока управления. Последний передает команду на электропривод (двигатель) и поворачивает дроссельную заслонку. Её положение, в свою очередь, отслеживают специальные датчики. Они отправляют в ЭБУ обратную связь о новом положении клапана.

Датчик текущего положения акселератора представляет собой потенциометр с разнонаправленными сигналами и общим сопротивлением 8 кОм. Он расположен в корпусе и реагирует на вращение вала, преобразуя угол открытия клапана в постоянное напряжение.

Когда клапан закрыт, напряжение будет примерно 0,7 В, а при полностью открытом — примерно 4 В. Этот сигнал получает контроллер, таким образом узнавая процент открытия дроссельной заслонки. На основании этого рассчитывается количество доставленного топлива.
