Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;
  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;
  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Что такое передаточное число КПП?

Передаточные числа КПП  — частные от деления количества зубцов ведомых к количеству зубьев ведущих шестерней. Ещё такие передачи, у которых высокие передаточные числа — называют «короткими», а низкие числа – «длинными».

Физический смысл заключается в следующем: так как наибольшей частотой вращения обладает всегда двигатель (коленвал и первичный вал),

а частота вращения кардана всегда ниже (поэтому коробка и называется КПП – коробка понижающих передач), за исключением 5 передачи, где передаточное число меньше 1, то передаточное число – это количество оборотов карданного вала за один оборот коленвала.

Есть общее правило: чем оно больше, тем более короткое время понадобится при нажатии педали газа, чтобы набрать максимальное количество оборотов. Соответственно, передача будет более мощной, автомобиль будет «выпрыгивать» вперёд, но при этом водитель должен быть готов к быстрому переключению. И, как только машина значительно ускорилась, нужно готовиться к переключению. Поэтому характерно на высоких оборотах падение скорости.

Для того чтобы улучшить динамику автомобиля при разгоне, можно, конечно, сделать тюнинг карбюратора. Но если вы решились на настоящий поступок – нужно изменить главное передаточное число, главной пары КПП.

В КПП есть такое понятие, как ряд – набор валов и шестерёнок.

Немного истории:

  • изначально на ВАЗ ставилась четырёхступенчатая КПП 2101;
  • затем с 1976 года появилась «нивовская» КПП, или 2121. Она отличалась повышенным рядом, где передаточное число было низкое (всё – таки внедорожник)! Кроме этого, ею комплектовались «шестёрки» с объёмом 1,6 л;
  • за год до Олимпиады – 80 появилась КПП 2105;
  • в настоящее время в продаже есть только 2107, 21074 и кое – где можно встретить 2106. Все другие коробки сняты с производства;
  • КПП 2107 существует для пятиступенчатой коробки, она именуется 21074, разница в том, что есть место для крепления блока шестерней заднего хода и пятой передачи;

Чтобы не утомлять читателя, приведём данные передаточные числа в таблице для КПП 2101, родоначальницы коробок (на самом деле, естественно, фиатовской конструкции) и ВАЗ 2107.

 Ваз 2101Ваз 2107
11718
22928
31514
43333
53.7533.667
62020
72727
82.3032.1
92424
102121
111.4931.361
1211
1338
1420
150.819
  1. – количество зубцов первичного вала (главная пара);
  2. – количество зубцов промежуточного вала (главная пара);
  3. – промежуточный вал 1 ;
  4. – вторичный вал 1 ;
  5. – передаточное число 1 передачи;
  6. — промежуточный вал 2 ;
  7. — вторичный вал 2 ;
  8. — передаточное число 2 передачи;
  9. — промежуточный вал 3 ;
  10. — вторичный вал 3;
  11. — передаточное число 3 передачи;
  12. — передаточное число 4 передачи;
  13. — промежуточный вал 5;
  14. — вторичный вал 5;
  15. – передаточное число 5 передачи. У ВАЗ 2107 нет.

Даже при поверхностном анализе эти передаточные числа говорят следующее:

  1. все передаточные числа ВАЗ 2107 чуть ниже, чем ВАЗ 2101, это делает коробку «мягче»;
  2. на 4 передаче имеем 1, это значит, что карданный вал и коленвал соединены напрямую;
  3. существует 5 передача, которая заставляет колёса вращаться быстрее первичного вала, так как отношение меньше единицы.

Выбор КПП для ВАЗ 2107

Наверняка перед многими владельцами перед покупкой стоит вопрос, какую же коробку передачи выбрать: 4-х или 5-ти ступенчатую. И однозначно ответить на этот вопрос нельзя, так как потребности у каждого автовладельца свои. Поэтому ниже стоит рассмотреть плюсы и минусы как одних, так и других агрегатов.

4-ступенчатая коробка переключения передач

Такие коробки в большинстве своем устанавливались на автомобили ВАЗ 2107 еще первых выпусков, и они отличались исключительной надежностью. Стоит вспомнить, что многие владельцы проезжали на своих машинах более 300 000 км до первого капитального ремонта двигателя, а КПП вообще не трогали, так как с ней было все отлично! На личном опыте могу сказать, что в свое время в семье было несколько автомобилей ВАЗ, таких как 2101, 2103, 2105 и 2107. И на каждом из них коробки ни разу не ремонтировались, хотя пробег каждого авто был от 200 до 300 тысяч км.

Что касается еще положительных моментов. В основном, 4-ступенчатые КПП устанавливаются либо на слабые старые моторы, объемом ниже 1300 куб.см, либо на автомобили семейства Нива для большей тяги. Думаю, не стоит объяснять, что 4-ступки более выносливы и тяговиты по сравнению с 5-ти ступенями.

КПП-5 ступенчатая на ВАЗ «классику»

Эти агрегаты начали устанавливать не так уж давно, и основной плюс таких коробок — это придаточные числа. Если раньше при езде на 4 скорости двигатель автомобиля разрывался от высоких оборотов, то теперь на 5-ступках такого не наблюдается, так как при той же скорости движения, мотор работает на более низких оборотах.

Но той четкости при переключении, что была на более старых КПП, уже нет. Ход рычага немного разболтан, и включение не такое четкое. Но удивляться этому уже не приходится, так как со временем все товары, и не только автомобили, стали производить с более низким качеством.

Ремонт коробки передач ВАЗ 2107 5-ступка

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

заедает рычаг кулисы;
посторонний шум при езде;
вылетает одна из передач;
туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

  1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП ВАЗ 2107 старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Ремонт передачи ВАЗ 2107 без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

Как правильно переключать передачи на ваз 2101

Это положение применяется при вождении в обычных условиях. Автомобиль трогается с места на первой передаче, и затем происходят автоматические переключения между 2-й, 3-й и 4-й передачами. Момент переключения зависит от положения педали акселератора и скорости движения. Снял декоративный чехол Снял пыльник (стягивая вверх) Процесс снятия рычага. Подковырнул шилом запорную втулку и вынул тем самым её из канавки на стержне рычага и снял стержень рычага Процесс снятия старого ремкомплекта. Аккуратно двумя отвертками разжал лепестки дистанционной втулки и снял ее, а затем упругую и запорную втулки.

Обратите внимание => Когда заплатят льготы на жкх многодетным за январь в 2021 году

Как отремонтировать КПП на ВАЗ 2107

На ВАЗ «старого» образца устанавливалась четырёхступенчатая коробка, на ВАЗ «нового» образца — пятиступенчатая. Однако работа с тем и другим механизмом мало чем отличается друг от друга. Суть ремонтных работ заключается в выполнении следующих этапов:

  1. Демонтаж коробки с автомобиля.
  2. Разборка КПП на составляющие детали.
  3. Замена вышедших из строя элементов на новые.
  4. Сборка коробки.
  5. Монтаж КПП на автомобиль.

С таким дефектом вал не сможет корректно работать, что сразу же скажется на удобстве переключения передач

Подготовка инструментов

Для проведения всех вышеперечисленных работ потребуется заранее подготовить:

  • головки на 13 и 17;
  • удлинитель к головкам;
  • крестообразная отвёртка;
  • плоская отвёртка с тонким лезвием;
  • плоская отвёртка с мощным плоским лезвием;
  • ударная отвёртка;
  • пинцет;
  • гаечные ключи на 13 (2 шт), на 10, на 17, на 19 и на 27;
  • съёмник стопорных колец (или плоскогубцы);
  • молоток.

Как снять КПП

Ремонтировать коробку можно только после её демонтажа с автомобиля, поэтому потребуется запастись терпением и временем. Ремонт КПП — дело явно непростое и небыстрое.

Чтобы снять коробку с ВАЗ 2107, потребуется загнать машину на яму или смотровую площадку. Вариант с поддомкрачиванием не подойдёт, так как невозможно будет выполнить все этапы работы:

  1. Снять провод с отрицательной клеммы аккумулятора.
  2. Первый этап работы проводится непосредственно из салона. Нужно для удобства снять панель, в которой размещается радиоприёмник.
  3. Нажать на рычаг переключения передач, вставить плоскую отвёртку в отверстие запорной втулки коробки.
  4. Действуя отвёрткой, потянуть втулку на себя.
  5. Отсоединить стержень с рычага переключения передач.
  6. Пинцетом зацепить кромку вставки демпфера и извлечь её.
  7. Двумя плоскими отвёртками разжать лепестки вставки демпфера, развести их в стороны.
  8. После чего снять с рычага передач сам демпфер и втулки.
  9. В салоне подвинуть коврик для ног в районе КПП.
  10. Крестовой отвёрткой отвернуть четыре самореза на крышке коробки.
  11. Снять крышку с рычага переключения передач.
  12. Второй этап работы проводится непосредственно под автомобилем. Первым делом демонтируется труба выпускного коллектора от коробки.
  13. Отсоединить механизм сцепления.
  14. Сразу же снять все подключения от КПП (заодно можно проверить целостность проводов).
  15. Отсоединить карданную передачу.
  16. Снять механизм крепления гибкого вала от спидометра.
  17. Вывернуть два болтовых соединения на боковой крышке КПП.
  18. Снять коробку с машины.
  19. Подложить под корпус коробки что-то прочное и устойчивое, так как она может выпасть.

Видео: инструкция по демонтажу

Корпус коробки весит более 20 кг, поэтому лучше попросить помощи у знакомых, чтобы безопасно снять её с автомобиля

Как правильно разобрать коробку

Ремонтные работы КПП возможны только после выявления реальной причины поломки. Поэтому необходимо будет правильно и безопасно для каждого компонента коробки разобрать устройство и произвести дефектовку.

Чтобы процесс разборки прошёл быстро и без помех, рекомендуется сразу подготовить следующие инструменты:

  • ударная отвёртка;
  • гаечный ключ на 10;
  • торцевой ключ на 13;
  • трёхзахватный съёмник;
  • тиски;
  • пинцет;
  • динамометрический ключ.

Разумеется, по мере необходимости нужны будут и прокладки, и сальники, и те детали, которые были выбракованы в процессе работы.

В устройстве коробки много как крупных, так и мелких деталей

Порядок работы

Разбирать коробку своими силами в гаражных условиях — задача вполне выполнимая. Однако работа потребует максимального сосредоточения и внимания:

  1. После снятия КПП с автомобиля рекомендуется промыть корпус от грязи. Можно даже использовать керосин или уайт-спирит, чтобы поверхность коробки точно стала чистой.
  2. Снять колокол (кожух).
  3. Перевернуть коробку и выкрутить болты крепления крышки.
  4. Извлечь из задней крышки заглушку блока шестерёнок.
  5. Вытащить пинцетом стопорное кольцо.
  6. Выпрессовать подшипник блока шестерёнок.
  7. Выпрессовать подшипник передачи заднего хода.
  8. Извлечь сальник вторичного вала.
  9. Вытащить упорную шайбу заднего подшипника вторичного вала.
  10. Выпрессовать этот подшипник.
  11. Снять шестерню привода спидометра, за ним вытащить роликовый шарик (фиксатор).
  12. Отвернуть болт крепления вилки включения передач.
  13. Заблокировать валы, вставив между ними толстый болт или мощную отвёртку.
  14. Проворачивая первичный вал, вытянуть его на себя вместе с шестернями и подшипниками.
  15. Затем вытащить вторичный вал.
  16. Промежуточный вал выходит легко.

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1Нижняя крышка;40Игольчатый подшипник переднего конца вторичного вала;
2Пробка заливного и контрольного отверстия;41Упорная шайба пружины синхронизатора;
3Зубчатое колесо второй передачи промежуточного вала;42Зубчатый венец синхронизатора четвертой передачи;
4Зубчатое колесо третей передачи промежуточного вала;43Скользящая муфта синхронизатора третьей и четвертой передач;
5Промежуточный вал;44Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6Передний подшипник промежуточного вала;45Стопорное кольцо синхронизатора;
7Болт зажимной шайбы;46Блокирующее кольцо синхронизатора;
8Зажимная шайба переднего подшипника промежуточного вала;47Пружина синхронизатора;
9Зубчатое колесо постоянного зацепления промежуточного вала;48Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10Шестерня постоянного зацепления первичного вала;49Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11Пружинная шайба;50Вторичный вал;
12Стопорное кольцо;51Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13Задний подшипник первичного вала;52Втулка зубчатого колеса первой передачи;
14Сальник первичного вала;53Промежуточный подшипник вторичного вала;
15Передняя крышка коробки передач;54Стопорная пластина промежуточного подшипника;
16Установочное кольцо подшипника;55Зубчатое колесо заднего хода вторичного вала;
17Картер сцепления;56Упругая подушка демпфера рычага переключения передач;
18Первичный вал коробки передач;57Резиновая втулка демпфера;
19Выключатель фонаря заднего хода;58Распорная втулка демпфера;
20Зубчатое колесо заднего хода промежуточного вала;59Запорная втулка демпфера;
21Промежуточное зубчатое колесо заднего хода;60Внутренний чехол рычага переключения передач;
22Вилка включения заднего хода;61Сальник заднего подшипника вторичного вала;
23Оттяжная пружина рычага переключателя передач;62Фланец эластичной муфты карданного вала;
24Болт оттяжной пружины;63Гайка;
25Направляющая чашка рычага переключения передач;64Уплотнитель центрирующего кольца;
26Шаровая опора рычага;65Стопорное кольцо центрирующего кольца;
27Сферическая шайба;66Центрирующее кольцо;
28Пружина;67Задний подшипник вторичного вала;
29Рычаг переключения передач;68Пробка сливного отверстия;
30Вилка включения первой и второй передач;69Грязеотражатель;
31Вилка включения третьей и четвертой передач;70Шестерня привода спидометра;
32Шток вилки включения первой и второй передач;71Привод спидометра;
33Шток вилки включения третьей и четвертой передач;72Задняя крышка коробки передач;
34Блокировочные сухари;73Ось промежуточного зубчатого колеса заднего хода;
35Шток вилки включения заднего хода;74Задний подшипник промежуточного вала;
36Шарик фиксатора штока;75Шестерня первой передачи промежуточного вала;
37Пружина фиксатора;76Картер коробки передач;
38Крышка фиксаторов;77Скользящая муфта синхронизатора первой и второй передач.
39Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

  • 1-я – 3,67;
  • 2-я – 2,10;
  • 3-я – 1,36;
  • 4-я – 1,00;
  • Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

Схема устройства КПП


Основные элементы КПП Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.


Основные детали

Главные системы и части КПП находятся в корпусе №3.

Трансмиссионная система складывается из трех валов:

  • первичного с четырьмя шестеренками;
  • вторичного №10 с шестеренками;
  • промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Промежуточный вал

Промежуточный вал необходим, чтобы передавать вращающий момент необходимой величины к вторичному от первичного. Вращение происходит на шарикоподшипниках №2, №22 и №19. Шестеренки и вал представляют собой одно целое. В данном блоке находятся шестерни 5-ой №18 и задней №20 передач. Задняя ставится на вал №21, соединяется со вторичными шлицами.

Заливается трансмиссионная смазка в коробку ВАЗ 2107, посредством отверстия №11, которое находится в левой части корпуса и закрывается специальной заглушкой. Нижняя часть корпуса закрывается крышкой из стали, закрепленной гайками. Места, где соединяется крышка и корпус, герметизируется с помощью прокладок, которые предотвращают возможную течь смазки. Подшипники всех осей закрываются специальными сальниками, не дающими смазке возможности вытечь.

Объем масла, который необходим для заправки КПП ВАЗ 2107, — приблизительно 1,6 л. Отдельные водители льют смазывающую жидкость через то место, где ручка вставляется в коробку. Этот способ существенно легче обычного, потому что ручка располагается в легкодоступном месте, чего никак нельзя сказать о горловине для заливки масла.

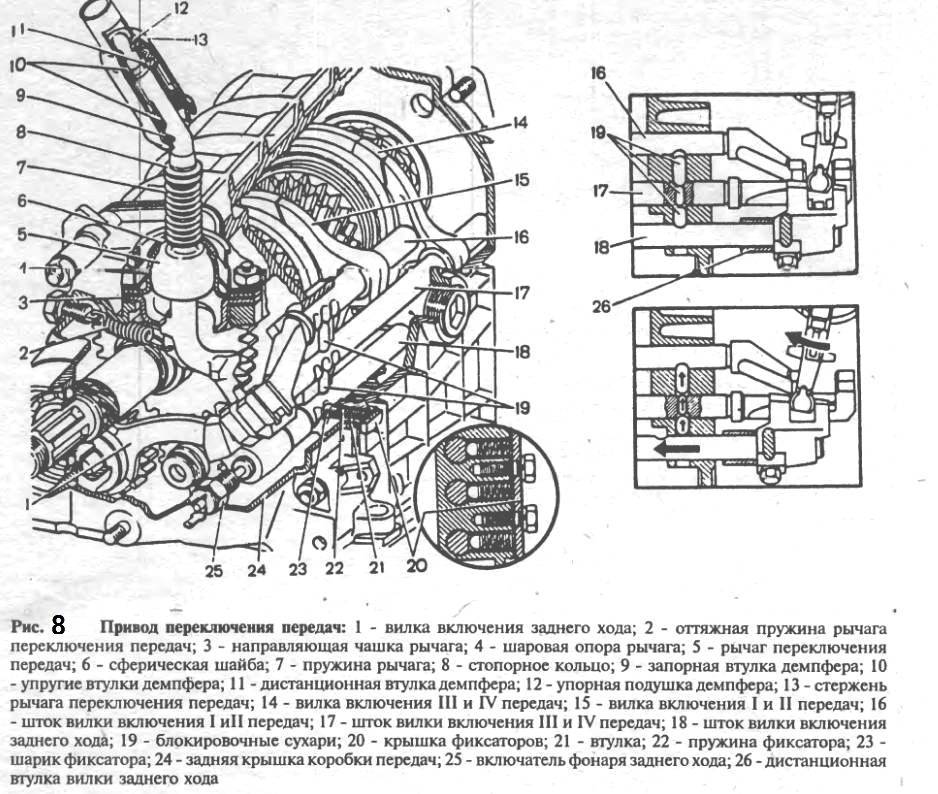

Переключение скоростей происходит посредством вилок, приводимых в движение рычагом. Ключевые части системы переключения передач продемонстрированы на схеме.

Расположение и назначение ГТЦ

Главный цилиндр представляет собой продолговатый цилиндр с гнёздами для подключения трубок тормозных контуров. Элемент находится в задней части подкапотного пространства, напротив водительского места. ГТЦ легко обнаружить по двухсекционному расширительному бачку, установленному выше агрегата и соединённому с ним 2 шлангами.

Крепится цилиндр двумя гайками М8 к фланцу вакуумного усилителя тормозов. Эти узлы работают в паре — идущий от педали шток надавливает на поршни ГТЦ, а мембрана вакуума усиливает это нажатие, облегчая работу водителя. Сам цилиндр выполняет следующие функции:

Основная задача ГТЦ — без малейших задержек передавать давление на поршни рабочих цилиндров, сохраняя силу и скорость нажатия педали. Ведь машина замедляется по-разному — в аварийной ситуации водитель давит педаль «в пол», а при объезде препятствий и неровностей — слегка притормаживает.

Небольшой итог

Общее устройство механических коробок переключения передач на ВАЗ

Устройство 5-ти ступенчатой МКПП Лада Приора, Калина. Общая схема коробки передач.

Новые, троссовые коробки передач, устанавливаемые на модели автомобилей с 16-ти клапанными двигателями стали гораздо тише даже при торможении двигателем. Они имеют усиленные синхронизаторы (которые, все же, не назвать беспроблемными). Они способны, согласно паспортным данным, выдерживать крутящий момент в 160 Н·м. На практике они работают исправно и при гораздо больших нагрузках, когда двигатель автомобиля форсируют.

Не стоит думать, что мы намеренно хвалим механические коробки передач ВАЗ, мы лишь отметили их заслуженные положительные качества. Но, конечно, проблемы в ходе эксплуатации с ними встречаются. Отметим наиболее частые неисправности, их причины и способы решения.

Таблица наиболее частых неисправностей механических коробок переключения передач ВАЗ, а так же их устранение и ремонт

Самым удачным МКПП на Ладах считается коробка, устанавливаемая на Ладу Весту

Новым уровнем в строении механических коробок переключения передач ВАЗа для переднеприводных автомобилей стала коробка ВАЗ 21807, это пятиступечатая МКПП устанавливаемая на Ладу Весту. Считается одной из самых удачных МКПП, так как является усиленной, способна держать высокий крутящий момент. Такие проблемы как гул коробки, быстрый износ подшипников и шестерен, течи масла из сальников для этой коробки не характерны, но стуки на холостых иногда встречаются, хоть и далеко не на всех экземплярах, что является удивительным явлением.

Так же следует отметить и механическую коробку передач ВАЗ 21809, устанавливаемую на Ладу X-ray. Она так же прочна как и ВАЗ 21807, но в эксплуатационной практике владельцев часто встречаются течи сальников и затруднение при включении задней скорости.

Лада X-ray на МКПП, которая так же является довольно удачной

Схема переключения передач на 4-х ступенчатой МКПП, применяемой на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива 2121

Небольшой Итог

Итак, что можно в итоге сказать о механических коробках на ВАЗ и Ладах? Наверное то, что начинались они в 70-х годах феноменально качественными, затем, 5-ти ступенчатые МКПП немного сдали в качестве, чем, конечно, слегка огорчили владельцев. Но и невозможно не отметить то, как ВАЗ разобрался (ну, почти разобрался) с многими проблемами своих МКПП. Достаточно лишь взглянуть на коробку Лада Веста и ее версии Спорт, с форсированным 140 сильным двигателем, как замечательно коробка работает с моментом в целых 180 Н·м!

Все коробки ВАЗ невероятно ремонтопригодны, их можно восстановить из любого состояния, причем сделать это можно за сравнительно небольшие деньги. Другой большой вопрос вызывает качесво запасных частей для коробок передач на нашем рынке. Речь сейчас не только о дешевых аналогах, но, к сожалению и о заводских запасных частях.

Благодарим вас за внимание к данной статье, мы постарались собрать много полезного о эксплуатации и ремонте МКПП ВАЗ, проблемах и способах их решения, а так же другой информации о коробках ВАЗа. Надеемся, вам было интересно и вы нашли что-то полезное и нужное для себя!. Источник

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
