Автокондиционер: принцип работы и неисправности автокондиционера

Устройство кондиционеров

Лучшим образом понять принцип работы системы можно, ознакомившись с отдельными составляющими прибора. Сплит-система состоит из двух комплектующих — внутреннего и внешнего, которые не могут существовать друг без друга и являются взаимосвязанными.

Внешняя часть кондиционера

Наружный блок устанавливается со стороны улицы и предназначен для охлаждения горячего фреона. Он состоит из следующих элементов:

  • вентилятор создает воздушные потоки, обдуваемые конденсатор;
  • конденсатор — компонент, охлаждающий и кондиционирующий хладагент. Проходящий через него воздух нагревается и выводится на улицу;
  • компрессор — один из главных комплектующих системы, отвечающий за сжатие и циркуляцию охладителя по холодильным контурам;
  • блок управления может располагаться как в наружной, так и во внутренней части устройства, в зависимости от модели;
  • четырехкодовый клапан — механизм, обеспечивающий переключение между охлаждающим и согревающим режимами. С его помощью изменяется направление фреона и принципы работы внутреннего и наружного блоков;
  • фильтр охлаждающего вещества располагается перед компрессором для защиты корпуса от попадания мусора и пыли внутрь системы;
  • разнообразные штуцерные соединения — детали, предназначенные для подключения медных труб между внутренней и наружной составляющими;
  • защитная панель обеспечивает надежную защиту корпуса от повреждений и проникновений.

Внутренний блок

Располагается внутри помещения, его устройство во многом схоже с конструкцией внешнего, но имеет свои конструктивные особенности:

  • передняя панель производится из надежного пластика и предназначена для поступления воздушного потока внутрь комнаты. Ее легко снимать и устанавливать обратно, чтобы проводить чистку или замену фильтров;
  • фильтр грубой очистки представляет собой пластиковую сетку, способную удерживать крупный мусор, шерсть животных и прочее. Его необходимо чистить каждый месяц;
  • фильтры тонкой очистки — целая система фильтрующих элементов, состоящая из угольного, антибактериального, электростатического и других чистящих единиц. В зависимости от модели агрегата, в комплект могут входить только отдельные составляющие или все сразу;
  • кулер — вентилятор, циркулирующий воздух в помещении, как холодный, так и подогретый;
  • испаритель — обязательный элемент системы, отвечающий за охлаждение фреона;
  • жалюзи — наружная составляющая, предназначенная для регулировки направления потока;
  • панель с индикаторами — небольшой дисплей, отображающий режим работы прибора, возможные коды ошибок, на отдельных моделях также показывает текущую температуру и время;
  • плата управления — на детали располагается электронный блок и центральный процессор.

Интересно! Чаще всего кондиционирующее оборудование работает на двухблочной системе. Два блока необходимы для одновременной генерации холода и отвода тепла наружу. Более редкий вариант — одноблочные установки, выводящие тепло на улицу по специальному воздуховоду.

Причины поломки кондиционера в машине.

Все причины выхода из строя кондиционера в автомобиле делят на:

технологические; эксплуатационные; внешние.

Технологические неисправности.

К первому виду относят всё, что связано с процессом производства – плохие материалы, неправильная сборка, ошибки инженеров. Всё это зона ответственности производителя, на которую автовладелец повлиять никак не может. К сожалению, современным производителям выгодно, чтобы приборы и системы ломались – срок беспроблемной службы автокондиционеров редко превышает 5-7 лет.

Эксплуатационные неисправности.

К эксплуатационным приводят естественный износ и нарушение правил пользования.

К ним относят:

снижение уровня хладагента, что приводит к уменьшению производительности и плохому охлаждению; загрязнение конденсатора, что блокирует поток воздуха; загрязнение системы воздухом или влагой (возникает, если не продуть её или не устранить утечку перед заправкой); загрязнение дроссельных трубок и дозирующих клапанов – это грозит повреждением компрессора.

Внешние неисправности.

К внешним относят негативное влияние факторов окружающей среды, а также механические поломки вследствие аварии. Для постановки правильного «диагноза» потребуется компетентный техник. Как починить неисправность Если кондиционер выходит из строя в летнюю жару, привыкшие к комфорту автовладельцы испытывают почти отчаяние и заглядывают под капот в надежде, что смогут справиться с поломкой самостоятельно. Действительно, есть поломки незначительные и просто устраняемые – например, от вибрации могут быть повреждены патрубки, что приводит к вытеканию фреона. В этом случае их нужно одеть на место и надёжно закрепить, после чего – заправить систему. В большинстве случаев, если в систему попала жидкость и наблюдается потеря её герметичности, придётся иметь дело с ремонтом компрессора, выполнить который могут лишь специалисты на СТО. Потребуется процедура промывки системы, которую выполняют с помощью двух видов фреонов – R-11, R-113 или четыреххлористого углерода. Эту процедуру выполняют в два этапа:

выкачивают остатки хладагента при помощи отвакуумированного баллона; промывают систему при помощи специальной жидкости для чистки кондиционеров (до прозрачного состояния).

Протечка конденсата

По технологии, конденсат должен стекать из внутреннего блока через дренажную систему. Если этого не происходит, то он будет стекать прямо в помещение.

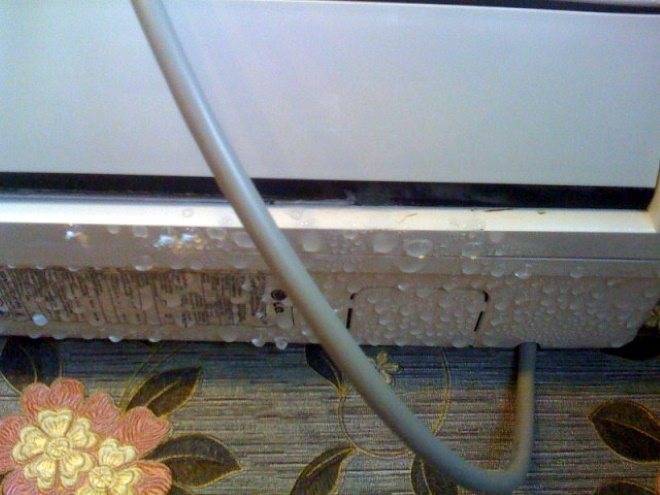

Причина, почему течёт кондиционер, связана с дренажной системой. Например, она засорена либо замёрзла со стороны наружного блока.

В первом случае, выход – обесточить систему, подождать 15 минут, снять пластиковую трубку и почистить её самому (продувкой либо используя тоненькую проволоку), затем нужно полностью высушить трубку и закрепить её на первоначальное место.

Вторая ситуация происходит, если устройство работало при минусовых температурах, а подогрев дренажа не предусмотрен производителем.

Летом ёмкость для конденсата часто переполнена, из-за чего жидкость не утилизируется. А результат: вместо того, чтобы вода капала наружу, капает кондиционер внутри помещения. Поэтому, нужно чаще сливать из ёмкости жидкость.

Если протекает в местах соединения деталей, то нужно посильнее затянуть гайки (но не перетянуть), а на сами места стыковки нанести герметик.

Может быть шланг дренажной системы был неправильно смонтирован, задран вверх и вода стекала обратно во внутренний блок. Тогда шланг нужно опустить под оптимальным уклоном, чтобы вода стекала наружу, а не вовнутрь. Кстати, неправильный уклон шланга также приводит к тому, что в кондиционер задувает воздух с улицы. А это способствует назойливому гулу в помещении, особенно при сильном ветре на улице.

Виды автомобильных кондиционеров

В нынешнее время существуют кондиционеры 3 видов. Их устройство отличается, что объяснимо использованием разных схем функционирования. Каждый из них рассмотрен в нижеуказанной таблице.

Все данные в таблице: «Какие бывают автомобильные кондиционеры: классификация». Если таблица видна не полностью, сдвиньте её влево.

Существующие видыОписание
С аккумулятором и расширительной трубкойНа выходе из испарителя находится аккумулятор, где происходит удаление влаги, проникающий при сообщении с испарителем. Он выполняет функцию ресивера-осушителя и замещает основной элемент, обеспечивающий фильтрацию компонента при его проникновении в расширительную трубку. Компрессор обеспечивает работу циклами, получая соответствующую команду от блока управления, соединённого с приборными измерителями давления и температуры.
С ресивером-осушителем и терморегулирующим вентилемНа всасывающей стороне расположен испаритель и трубопровод, при помощи которого хладагент поступает к компрессору. На самом дне находится датчик и обслуживающий штуцер низкого давления. Нагнетающая сторона включает конденсатор, ресивер-осушитель с термодатчиком и датчиком давления. При включении электромагнитной муфты, фреон всасывается и сжимается компрессором под высокими температурами и давлением, а потом проникает в конденсатор. Тёплый хладагент поступает в ресивер, где состав очищается от пыли и влаги и проходит далее в расширительный клапан, где обеспечивается испарение. Для прохождения второго цикла, вещество всасывается компрессором.
Автокондиционер от прикуривателя (портативный, переносной)Обыкновенный тепловой вентилятор 12 вольт, подключающийся к прикуривателю машины. Принцип работы универсального устройства в том, что он обеспечивает циркуляцию притока воздуха по салону, но снижает температурные показатели незначительно. Есть более совершенные модели оснащённые собственным компрессором, но их в легковом авто затруднительно, может не выдержать предохранитель. Они предназначены в первую очередь для грузовых машин.

В грузовиках может использоваться автономный водяной автомобильный кондиционер, который устанавливают на крыше. Самая популярная марка – Webasto. Кондиционер на воде обеспечивает комфорт водителя во время его отдыха, при нахождении в пробках. Для этого не требуется запуск мотора и наличие топлива. Работает кондиционер бесшумно. Кстати, такое устройство можно установить в абсолютно любую машину. Кроме этого, может применяться такой вариант, как стационарный потолочный кондиционер-моноблок фирмы WAECO. Этот стояночный кондиционер включается в тот момент, когда выключается основное охлаждающее устройство. Для этого также не требуется запуск двигателя.

Автомобильный накрышный кондиционер Webasto Cool Top Vario 10E

При выборе подходящей охлаждающей установки надо обращать внимание и на существующие типы. Среди разнообразия выделяют:

  1. Приборы с ручным управлением. Регулятор находится на приборной панели, а водитель сам контролирует, включает и устанавливает необходимую мощность работы. Новые модели дополнительно оснащены датчиком температуры, потому могут передавать на панель показатели.
  2. Автоматические или системы климат-контроль. Обдув и обогрев салона обеспечивается при обнаружении колебаний свойственных температур покоя. Устройство запускается автоматически, не требует от водителя постоянной регулировки.

Самодельный автокондиционер

Можно сделать вариант автомобильного кондиционера своими руками (который будет тоже довольно эффективным).

Для этого необходимо взять пластиковый контейнер, компьютерный вентилятор, пластиковую трубу-воздуховод. В крышку пластикового контейнера надо встроить вентилятор и воздуховод. Вентилятор подключается в сеть (12 В). В качестве хладагента используем лёд. Вентилятор «гонит» воздух через контейнер со льдом, охлаждённый воздух подаётся в салон автомобиля. Самодельное устройство будет работать, пока не растает лёд.

Видео: мини авто-кондиционер

Интересный ролик о том, как сделать автомобильный кондиционер своими руками.

Как устроен автомобильный кондиционер

Принцип работы любого кондиционера немногим отличается от схемы функционирования холодильника – в обоих случаях мы имеем дело с замкнутыми герметичными системами, в которых используется определённый хладагент, представляющий собой вещество, находящееся в газообразном состоянии. При включении климатической системы запускается компрессор, который сжимает хладагент. Из законов физики известно, что при увеличении давления газ разогревается. Устремляясь в разогретом состоянии в конденсор (именуемый в народе «радиатором кондиционера»), хладагент охлаждается, переходя в жидкое состояние. После этого его путь пролегает в ресивер-осушитель, где жидкий фреон фильтруется от различных загрязнителей и поступает в терморегулирующий вентиль, где опять превращается в низкотемпературный газ.

Наконец, охлаждённый хладагент попадает в испаритель, где взаимодействует с поступающим из салона воздухом, охлаждая его. Здесь же влага, присутствующая в воздушном потоке, оседает на холодных трубках радиатора и стекает вниз, где установлена дренажная трубка для вывода конденсата наружу. А вентилятор тем временем подаёт охлаждённый и очищенный от излишней влаги воздух обратно в салон. После испарителя фреон попадает обратно в компрессор, замыкая непрерывный цикл.

Остальные проблемы и их решение

Проблем при работе кондиционера может возникнуть немало, поэтому важно кратко рассмотреть каждую и выбрать способ ее решения:

  1. Отсутствие или недостаток фреона.

В таком случае нужно заправить устройство и проверить, нет ли мест повреждений, из-за которых хладагент так быстро исчезает.

  1. Поломка вентилятора во внешнем или внутреннем блоке.

Неудобство может возникнуть из-за поломки платы управления или же пускового конденсатора, поэтому нужно сразу провести технический осмотр и устранить место поломки.

  1. Поломка компрессора.

При активной работе компрессор может заклинить, а может образоваться внутренний обрыв, поэтому важно при появлении посторонних шумов сразу отключить устройство и провести осмотр соединительных элементов и самого компрессора

  1. Неправильно работают датчики температуры.

Датчики могут быть разомкнуты или уровень сопротивления нарушен, что не соответствует установленным правилам. В таком случае нужно поменять датчики для восстановления их функционирования.

Что нужно проверить в первую очередь?

Если ваш кондиционер перестал исправно работать или перестал включаться, не обязательно прибегать к помощи специалистов. В данном вопросе можно разобраться самостоятельно. На помощь вам придет информация, изложенная в данной статье.

Итак, для того, чтобы понять, за что браться в первую очередь, необходимо изучить основные причины и симптомы. И только после этого принимать какие-то меры, чтобы кондиционер работал как раньше. Таковыми являются:

  • Поломка компрессора. Понять, что сломался именно компрессор можно по появлению шума и масляным потекам на его корпусе. Часто не включается компрессор кондиционера потому, что происходит утечка такого вещества, как хладагент. Причинами утечки являются трещины на корпусе, поломки магистрали, а также износ резиновой прокладки. Реже причинами могут быть: ослабленный натяжной ремень, износ сальник вала, нарушение электрической цепи и грязь;
  • Поломка конденсора. Он предназначен для охлаждения хладагента, для того чтобы он охлаждал воздух в автомобиле. Неисправность возникает в случаях, когда конденсор порядком загрязнился. В результате охлаждение происходит не правильно, происходит так, что кондиционер начинает самопроизвольно выключаться, вплоть до того, что перестает включаться. Когда это происходит сразу же нужно его чистить, в противном случае будет происходить перегрев и повышение давления в системе охлаждения;
  • Поломка испарителя. В том случае, когда вы начинаете замечать, что ваш автокондиционер перестает нормально работать и при этом в салоне непонятно откуда появляется вода и странный запах, то будьте уверены, что вышел из строя именно испаритель. Причина такой поломки проста – коррозия, которая образовалась из-за грязи и закупорки трубки для слива влаги. Такое происходит чаще всего зимой;
  • Неисправность фильтра-осушителя. Еще этот элемент называют ресивер-осушитель. Его задача заключается в удалении влаги в системе, а также в очищении хладагента от разных отработанных продуктов компрессора. Причинами, по которым возникает такая проблема, может быть несоблюдение технологии по заправке автокондиционера. Для того, чтобы определить эту неисправность, достаточно проверить шланги — они не должны быть обмерзшими, и из-за этого автокондиционер может самостоятельно отключаться;
  • Неисправность, связанная с терморегулирующим вентилем. Он необходим для того, чтобы регулировать и контролировать хладагент в кондиционере, в зависимости от двух факторов: температуры и давления. Симптомы неисправности вентиля: непостоянное поступление охлажденного воздуха, автокондиционер работает периодически, обмерзают шланги. Поломка вентиля может быть спровоцирована механическим повреждением, некорректной регулировкой, попаданием грязи в систему;
  • Отказ вентилятора. Его задачей является дополнительное охлаждение хладагента. Но, так как этот элемент используется не в каждом кондиционере, эта проблема возникает не часто. И все же такая поломка может случиться. Симптомами неисправности является высокий шум от работы вентилятора или же полное отсутствие его вращений. Причина, по которой могла возникнуть эта неприятность, может быть таковой: изношенный подшипник, нарушение работы электрической цепи и различные механические повреждения;
  • Отказ датчика давления. Основной его функцией является выключение системы в случае критического давления уровня хладагента. В данном случае поломкой может скрываться в электронике. Первым проявлением неисправности, как правило, будет нестабильная работа и самопроизвольное выключение системы.

Учитывая вышеуказанные основные поломки, можно с полной уверенностью приступать к поиску поломки и ремонту. И после него ваша машина будет работать как прежде, а автокондиционер будет включаться.

Немного истории автокондиционеров

Климатические установки для машин начали использоваться до Второй мировой войны. Стоимость их доходила до одной трети от цены транспортного средства. В нашей стране автомобили с кондиционерами на заводе АвтоВАЗ стали выпускать лишь много лет спустя.

Уже в 1933 г в США сплит-системы использовались в каждом доме. В 1936 г ученые начали создавать кондиционеры для машин. Впервые их стали размещать в пассажирских автопоездах. Оборудование функционировало по тому же принципу, что и холодильная камера.

Впервые система охлаждения воздуха была установлена на автомобиль Packard. Решение обошлось дорого, поэтому и цена на авто составила 700 долларов. Из них 274 доллара (то есть треть от стоимости машины) пришлось на монтаж кондиционера. Минус климатической системы старого типа заключался в том, что она была огромной и занимала половину багажного отделения. При этом автоматическое управление отсутствовало. Очевидно, что такие автокондиционеры не стали популярными и производить их перестали. Но уже в 1941 г. климатические системы заново стали разрабатываться автогигантом «Кадиллак».

С началом военных действий исследования были приостановлены. Компания вернулась к разработкам, когда война прекратилась. Уже в 1954 г. был совершен прорыв в создании систем кондиционирования для автомобилей. Например, компания Nach-Kelvinator на своих машинах устанавливала как вентиляцию, так и отопление. Габариты системы климат-контроля были небольшими, она располагалась в подкапотном пространстве. С годами данные устройства завоевали популярность среди потребителей. Начиная с того времени принцип функционирования автокондиционера не поменялся.

С 1990 г. в США почти все автомобили укомплектованы климатическими системами. Но в России автокондиционеры ставились только на машины чиновников. Впервые климатическая система российского производства была установлена на автомобиль ЗИЛ-111. С 1960 г. простейшие устройства данного типа использовались на грузовых машинах. Только в 1976 г. по государственному указу автокондиционеры начали устанавливаться на комбайны, грузовые авто, самосвалы.

Компрессор сразу отключается

Если компрессор сплит-системы включается и сразу выключается, то, возможно, причина проблемы в датчике температуры воздуха либо датчике испарителя. Данные от датчика температуры воздуха служат подспорьем для работы платы управления. Если в нём произошёл сбой, то система не получает таких данных, автоматически расценивая это как то, что температурному режиму помещения не нужна корректировка. Поэтому компрессор перестаёт работать и сразу отключается кондиционер.


Пример расположения датчика температуры

Сбои в работе вентилятора во внутреннем блоке также способствуют перегреву компрессора и его отключению. Это значит, что скорость вращения вентилятора меньше заданной скорости по параметрам.

Возможно, капиллярные трубки, радиатор наружного отдела или фильтр осушителя забиты грязью, влагой, пылью(актуально для автомобильных кондиционеров). В результате этого, компрессор перегревается и выключается.

Немного о компрессорном масле

При работе кондиционера часть масла вытекает из компрессора и распределяется по всей системе. Это предохраняет внутренние поверхности от коррозии, а резиновые прокладки и уплотнители – от затвердевания. При снятии компрессора (для замены или ремонта) масло затем необходимо долить до нужного уровня.

Схема распределения масла из нового компрессора по системе

Особенность данного масла в том, что оно работает без замены в течение длительного времени, причем в условиях как высоких, так и низких температур, оставаясь при этом по-прежнему жидким и однородным. Но для этого необходимо соблюдение нескольких условий: герметизировать систему для удаления воздуха (эта работа делается при заправке кондиционера фреоном), подбирать масло, соответствующее типу хладагента и не смешивать масла разных типов между собой.

Основной параметр выбора масла – тип используемого фреона. Автокондиционеры заправляют двумя основными видами фреонов: хлорсодержащий R-12 (в автомобилях до 1993 года выпуска) и новые бесхлорные R134a и R-1234yf (в машинах после 1995 года). На «стыке» этих двух периодов автокондиционеры могли заправить любым из этих фреонов.

Соответственно выбирается один из трех видов масла:

  • Полиалкиленгликолевое (PAG). Синтетическое масло, подходящее для фреона R134a и R-1234yf, то есть используемое в новых автомобилях. Его особенностью является высокая гигроскопичность: масло связывает влагу из окружающей среды, в результате чего теряет свои свойства и превращается в мощный окислитель. Поэтому такие масла часто выпускают в небольшой таре, достаточной только на одну заправку. Также PAG-масло негативно влияет на резиновые прокладки и уплотнители, вызывает их коробление и усыхание.
  • Минеральное. Продукт переработки нефти, используемый для систем на фреоне R-12. В отличие от PAG, не вступает в реакцию с влагой из воздуха и не портит резиновые детали. Этим маслом смазывают о-ринги (уплотнительные кольца), чтобы защитить от воздействия хладагента, влаги и перепадов температур.
  • Полиэстеровое (эстеровое, полиальфаолефиновое или POE). Используется для компрессоров с электроприводом, установленных в гибридных системах. Эстеровое масло обладает высокими изоляционными свойствами, благодаря чему рекомендуется к применению в современных системах кондиционирования. Также оно используется в системах, переделанных с R-12 на R134a. Одна из особенностей этого масла – низкая термическая стойкость. При перегреве оно разлагается, после чего перегревается и выходит из строя компрессор.

Помимо основы, масла различаются по вязкости, что важно для выбора. На старых автомобилях использовались минеральные масла одной стандартной вязкости, на новых системах применяются PAG и POE с различной степенью вязкости, стандартизированной по ISO

В настоящее время производятся масла с вязкостью 46, 100 и 150, и рекомендации по выбору указываются на маркировке компрессора. В случае, если рекомендуемая вязкость масла неизвестна, специалисты заливают масло ISO 100 во все компрессоры, работающие на фреоне R134a. Залив масло неподходящей вязкости (слишком жидкое или слишком густое), можно за короткое время «убить» компрессор.

Компрессорное масло вязкостью ISO 46 и ISO 150 для разных климатических условий

Специалисты категорически не рекомендуют смешивать разные типы масел: образующиеся при этом хлопья засоряют радиаторы и вызывают преждевременный износ деталей компрессора.

Неисправности компрессора кондиционера

Регулярный техосмотр, правильно подобранное масло предотвращают поломки климатической техники. Однако неисправности компрессора кондиционера автомобиля все же случаются часто.

Настораживающие признаки:

  • От узла постоянно слышен шум, даже если кондиционер не включен, а работает только двигатель авто. Проверьте подшипник шкива.
  • Не включается электромагнитная муфта. Причин много, нужно искать.
  • Агрегат плохо охлаждает воздух в салоне. Возможна утечка фреона.
  • В компрессоре что-то трещит, урчит. Проверьте давление в горячем и холодном состоянии оборудования.

Появились один или несколько признаков – нужна профессиональная диагностика компрессора кондиционера автомобиля.

Причины

Автокомпрессоры – надежные узлы с большим рабочим ресурсом. Но сбои случаются, причин много:

  • Износились подшипники. Опасность в том, что повышается нагрузка на катушку, приводной шкив перекашивает, фреон может выйти полностью.
  • Перегрелась система, из-за чего вышла из строя муфта.
  • Деформировался корпус или патрубки в следствии некоего механического воздействия, нарушилась герметизация.
  • Вышли из строя клапаны, отвечающие за подачу рабочего вещества.
  • Засорился радиатор.


Устройство компрессора для автомобильного кондиционера

Дефицит либо избыток фреона также плохо сказываются на работоспособности системы.

Способы устранения

Холодильное оборудование – сложная установка, которую в гаражных условиях трудно восстановить.

Своими руками сделать можно следующее:

  • Заварите трещины на корпусе и патрубках автокомпрессора.
  • Замените уплотнители, предварительно удалив хладагент и демонтировав агрегат.
  • Поменяйте вышедший из строя подшипник приводного шкива, но только после снятия механизма, и, если вы знаете, как впрессовывать элементы.
  • Отремонтируйте электромуфту, в которой часто нужно поменять запчасти: пластину, катушку, шкив.

Поршневую группу трогать рискованно, так как нужно полностью снимать узел, разбирать, промывать детали. Перед процедурой удаляют фреон, сливают масло, поэтому лучше доверить обслуживание сервисменам.

Лучшие автомобильные компрессоры

Эксперты, оценив рабочие характеристики разных марок компрессоров автомобильных кондиционеров, составили рейтинг лучших агрегатов.

3 позиция – Компрессор Sanden 5H14 A2 12V

Пятипоршневой аппарат весит 7,2 кг, габариты – 285х210х205 мм. Производительность 138 см³/об. Кольца поршневой группы выполнены из высококачественной стали, что обеспечивает большой рабочий ресурс оборудования.


Компрессор Sanden 5H14 A2 12V

Мощный компрессор, предназначенный для рефрижераторов и кондиционеров, работает с жидкостями R134a, R404a, R50. Sanden 5H14 A2 12V поставляется с транспортировочным маслом, которое перед монтажом установки нужно заменить на PAG SP-20, либо аналог. Количество смазки – 180 г.

Цена Sanden 5H14 A2 12V – от 8800 руб.

2 позиция – SAILING Компрессор Кондиционера 2.5 Altima 07

Назначение компрессора – кондиционеры легковых автомобилей отечественных и зарубежных производителей. Поршневое устройство мощностью 2 кВт работает с хладагентом HFC-134a, тип применяемого масла – PAG46. На одну заправку требуется 135 г смазывающего вещества.


SAILING Компрессор Кондиционера 2.5 Altima 07

Тип приводного шкива – 6PK, диаметр – 125 мм.

Цена изделия – от 12800 руб.

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов системы HVAC. Кондиционер в современном автомобиле состоит из:

  • компрессора;
  • конденсера (конденсатора);
  • магистралей высокого и низкого давления;
  • ресивера с осушителем;
  • испарителя;
  • расширительного клапана (дросселя);
  • элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.


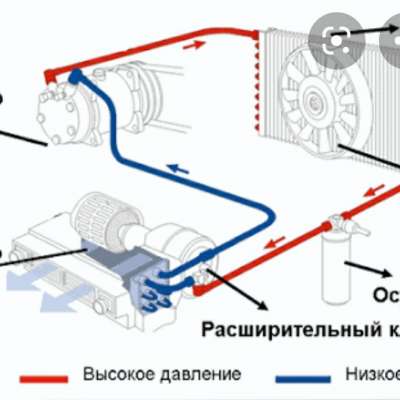

Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

Главная задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором системы охлаждения, состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Испаритель

Испаритель – второй радиатор системы кондиционирования, размещаемый под приборной панелью в салоне автомобиля (в модуле HVAC). Данный элемент испаряет хладагент, забирая тепло из окружающей среды. Также на нем устанавливается датчик температуры, регулирующий работу компрессора и препятствующий обледенению испарителя.

На поверхности радиатора появляется конденсат. Чтобы влага не попала на другие элементы, испаритель оснащен дренажной системой, выводящей конденсат наружу. Принудительную подачу охлажденного воздуха в салон автомобиля обеспечивает электровентилятор, установленный на испаритель.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

  • сохранение заданной температуры;
  • принудительная подача воздуха;
  • управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

  • датчики высокого и низкого давления;
  • датчик температуры испарителя;
  • датчик забортной температуры;
  • датчик положения дроссельной заслонки;
  • датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.
