Ремонт генератора своими руками

Процедура по разборке и ремонту генератора автомобиля:

1. Первым делом нужно снять генератор.

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

23. Теперь производят проверку замыкания обмоток статора на корпус. Если подсоединить контрольную лампу к выводу обмотки статора, а провод от источника тока к корпусу статора, то загорание не должно происходить. Если лампа загорелась, то опять-таки выход только один, – заменить только обмотку или весь статор.

24. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или есть следы подтекания смазки, а также обнаружены трещины в крышке, особенно в местах крепления генератора, необходимо заменить крышку в сборе с подшипником (подшипник в крышке завальцован).

Замена генератора Лады Калины

В статье даются общие сведения про генераторы Lada Kalina, объясняется, как произвести замену реле регулятора и самого генератора целиком.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

  • без стартера невозможно запустить двигатель;
  • автомашина не может ездить без освещения в темное время суток;
  • мотор отопителя создает тепло в салоне;
  • моторчик дворников очищает лобовое стекло от дождя и снега;
  • fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

Генератор Лады Калины

На автомобилях Lada Kalina устанавливаются трехфазные генераторы, вырабатывающие переменный ток, для получения постоянного тока в схему генератора включен выпрямительный блок.

АвтоВАЗ комплектует машины ВАЗ 1118 генераторами типа 5132.3771

или9402.3701-06 , есть много различных производителей, выпускающих запчасти для вазовской машины.

Генератор на Ладу Калину может быть разной мощности, промышленностью выпускаются источники тока на 85, 100, 90, 115, 120, 135 Ампер.

Среди наиболее известных производителей деталей ВАЗ отмечаются:

  • Прамо;
  • СтартВОЛЬТ;
  • КЗАТЭ;
  • LKD (Китай);
  • Eldix (Болгария);
  • ISKRA (Словения);
  • БАТЭ (Белоруссия);
  • Bosch.

Устройство

Генератор Лада Калина состоит из следующих частей:

  • корпуса (передней и задней крышки);
  • шкива;
  • обмотки статора;
  • якоря (ротора);
  • реле-регулятора напряжения (реле зарядки);
  • диодного моста (выпрямительного блока);
  • двух подшипников якоря;
  • заднего пластмассового кожуха.

Внутри корпуса генератора вдоль его стенок располагается статор с обмоткой, по центру размещается ротор.

Сзади корпуса находится диодный мост и реле регулятора-напряжения, от попадания грязи и пыли диодный мост закрывается пластмассовым кожухом.

Спереди корпуса находится шкив, он надевается на вал ротора и крепится гайкой.

В движение генератор приводится за счет приводного ремня, надеваемого на шкив.

Неисправности

Все неисправности генераторов можно разделить на две категории:

  • отсутствие зарядки (или недозаряд);
  • повышенный шум.

Свист или скрежет может возникать из-за подшипников или натяжного ремня.

Причиной плохой зарядки или полного ее отсутствия может послужить:

  • обрыв или замыкание в роторной или статорной обмотке;
  • износ щеток (они находятся в одном корпусе с реле-регулятором);
  • неисправность реле зарядки;
  • пробой диодного моста;
  • слабо натянутый ремень.

Напряжение в сети автомобиля

Для нормальной работы всех потребителей в автомобиле генератор должен поддерживать определенное напряжение, для бортовой сети Lada Kalina при исправном генераторе оно должно быть в пределах от 13 до 14,8 вольт.

В заданных пределах напряжение обеспечивается реле-регулятором, и при любом отклонении от заданной нормы возникают различные проблемы:

  1. При высоком напряжении закипает электролит в банках аккумулятора, и АКБ быстро выходит из строя;
  2. При недостаточной зарядке не хватает тока потребителям, в результате быстро разряжается аккумуляторная батарея.

Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

  • при работе узла присутствуют посторонние шумы;
  • на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
  • генератор перестает вырабатывать ток;
  • происходит выработка тока с низким напряжением;
  • производится зарядка, превышающая оптимальную норму.

Неисправности генераторов

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Износ подшипников генератора

Проблемы с ремнем

Ремень генератора

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты. Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор

Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого.
Необходимость замены обмотки

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого.
Необходимость замены обмотки

Проверка диодного моста генератора

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

Замена щеток автомобильного генератора

Профилактические меры

Время от времени следует чистить устройство. Речь идет об очистке бака для заливки горючего, а также элементов системы охлаждения от нагара и пыли. Это позволит держать устройство в чистоте, а засоры не будут становиться причиной его перегрева и последующего выхода из строя.

Особенно тщательно нужно будет проверить АВР и работоспособность блока управления. При возможности внутренние элементы не будет лишним также очистить от грязи и пыли. Учитывая особенности конструкции данного устройства, каких-то масштабных профилактических мер для него нет.

К этому еще можно добавить контроль за уровнем топлива и масла, проверку прочности закрепления различных элементов при помощи болтов, а также периодическую очистку воздушного фильтра от грязи и пыли.

Признаки и причины неисправности генератора

Определить, что генератор автомобиля требует технического обслуживания или даже срочного ремонта можно по следующим признакам:

  • Аппарат перестал вырабатывать ток. Мигает или непрерывно горит лампа, сигнализирующая о разрядке аккумулятора
  • Ток вырабатывается и поступает на аккумулятор, но при этом напряжение занижено и его недостаточно для обеспечения нужного заряда.
  • Ток, вырабатываемый генератором, слишком завышен. Понять это можно
  • Посторонние звуки при вращении генератора. Как правило, это может быть вой или постоянный писк.

Чаще всего распространены неисправности следующего характера:

  • Повреждение или выработка шкива
  • Выработка токосъёмных щёток и колец
  • Замыкание обмоток
  • Разрушение подшипника
  • Пробой диодного моста
  • Повреждения проводки

Узел выходит из строя по следующим причинам:

  • Заводской брак или низкое качество комплектующих. Особенно это актуально в том случае, если генератор уже подвергался ремонту.
  • Нарушение условий эксплуатации, и использование в ненормальных условиях. В частности речь идёт о повышенных или пониженных температурах.
  • Агрессивная внешняя среда, а точнее грязь, соль, вода и т.д.
  • Банальная выработка и износ отдельных элементов генератора, который неизбежен при длительной эксплуатации.

Рекомендуем:

Что делать если дымит дизельный двигатель в автомобиле

Диагностика электрогенератора

Начнем с выявления причин поломки:

  • Шумная работа электрогенератора означает износ подшипников генератора
  • Если напряжение на «выходе» пониженное – скорее всего износ щеток либо просто ослабло натяжение приводного ремня
  • Повышение либо снижение электрического напряжения на «выходе» может означать неисправность диодного моста

Выполняем первичную диагностику неисправностей:

  • Проверяем вольтметром, напряжение на контактах аккумуляторной батареи. Если генератор исправен, то на работающем двигателе напряжение на клеммах должно быть 13,8 — 14,5вольт
  • Прислоняем ладонь к корпусу агрегата и выявляем вибрацию. Если износились подшипники вала — будет ощутима вибрация на корпусе, перепутать ее, с другой неисправностью практически невозможно
  • Проверяем натяжение ремня: при выключенном моторе надавливаем на ремень пальцем, прогиб при этом не превышает 1 — 1,5сантиметра (если больше, то необходимо увеличить натяжение ремня)

Проверяем диодный мост при помощи контрольной лампы на 12 Вольт и аккумулятора:

  • Чтобы проверить положительные диоды подсоединяем к «+» (плюс) аккумулятора контрольную лампочку, а второй контакт лампы к клемме «30» электрогенератора, а проводок, идущий от «-» (минуса) аккумулятора – любому болту крепления диодного моста. Если лампочка при этом горит, это означает замыкание в положительных диодах — блок требуется заменить
  • Чтобы проверить отрицательные диоды подсоединяем к «+» аккумулятора контрольную лампочку а второй контакт лампы к любому болту крепления диодного моста, а проводок идущий от «-» аккумулятора подсоединяем к корпусу агрегата. Если лампочка при этом загорается, это значит замыкание в отрицательных диодах — блок надо заменить

Что делать если горит лампа зарядки, а генератор исправен

В данном случае причиной может быть случайно возникший пробой одного диода(может быть несколько одновременно), который несет ответственность за всю цепь питания лампы. Они также располагаются на диодном мосту. Вам необходимо открутить гайки(ключ 7 ) на генераторе и выполнить демонтаж крепления обмотки, находящейся на статоре. После этого стоит создать отдачу гайки и демонтировать диодный мост. В процессе выполнения данной работы Вы можете также сделать замену или ремонт обмотки на статоре.

Вот на этом и все. Ремонт генератора своими руками выполнен. Но не забудьте о самом главном правиле — для успешного выполнения данного ремонта стоит иметь хотя бы минимальные знания в области электротехники.

Ремонт генератора: основные причины выхода из строя

Автомобильный генератор – это электрическое устройство, которое снабжает бортовую сеть автомобиля электрическим током, за счёт преобразования механической энергии в электрическую. Они бывают различной мощности (для грузовых автомобилей нужны очень мощные генераторы, способные зарядить их аккумуляторы). Одна из главных функций генератора – это зарядка аккумулятора, который без генератора разряжается за полчаса. Если генератор выйдет из строя, электрооборудование автомобиля разрядит аккумулятор, и дальнейшая работа двигателя будет невозможна. Для того, чтобы не допустить такой ситуации, следует подробно рассмотреть конструкцию генератора, причины поломок и выхода из строя.

Генератор довольно сложное устройство. Не зная принципов его работы, будет сложно разобраться в его поломках или нестабильной работе. Ремонт генератора автомобиля на специализированном автосервисе будет стоить достаточно дорого, тем более причина поломки может быть в одном отпаявшемся проводке, а многие недобросовестные сервисмены заставят заплатить как за капитальный ремонт генератора.

Если вы хоть раз держали в руках паяльник, ремонт генератора своими руками вполне осуществим в гаражных условиях.

Когда нужно обратиться в мастерскую?

Ряд неисправностей, увы, достаточно трудно исправить своими руками, не имея достаточной квалификации: например, неисправный инверторный преобразователь или регулятор напряжения можно починить только имея хорошее представление о принципе работы и схемотехнике подобных устройств. Не всякий хозяин бензогенератора возьмется и за переборку двигателя, хотя это и не так трудно, как может показаться.

В таком случае стоит обратиться в специализированную мастерскую по ремонту. Координаты мастерских в своем городе можно узнать в Интернете или в магазинах, торгующих бензоинструментом.

В крупных городах подобных мастерских много, вот лишь малая их часть:

ГородМастерскаяКоординаты
Москва«Электробензотехника»13 центров в Москве и 18 – в МО (495) 783-58-33
«Юго-Восток»Марьино, Ставропольский проезд. владение 199 (499) 390-93-49
Санкт-Петербург«Ленремонт»7 мастерских (812) 344-44-44
«Бензомикс»ул. Учительская, д. 23, бизнес-центр АТОЛЛ, офис 154 (812) 385-54-30
Нижний Новгород«Станки»ул. Родионова,24 (831) 412-92-48
Новосибирск«РемСити»ул. Тополевая, 3 (383) 303-41-77
Владивосток«Бензоагрегат»ул. Доровольского (4232) 273-273-9

На видео показан ремонт бензогенератора китайского производства

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Диагностика поломок

Диагностика – это обязательный процесс, которые следует производить регулярно, а особенно, если возникли сомнения касательно исправности узла. Процедура диагностики позволяет выявить механические и электрические неисправности. Конечно, для полноценной диагностики нужно специальное оборудование и специалист, но при этом некоторую часть процедуры можно выявить своими силами.

Если при включённом зажигании не загорелась контрольная лампа, то стоит обратить внимание на следующие детали:
Не исключено, что лампа банально перегорела
Замыкание обмоток генератора на массу
Обрыв проводки, проблема с предохранителем или реле лампы заряда
В ситуации, когда лампа горит постоянно стоит проверить следующее:

В первую очередь нужно проверить ремень, не исключено, что сила его натяжения не достаточна для нормальной работы

Особенно это актуально, если на повышенных оборотах слышен свист ремня.
Обратить внимание на выработку или возможное разрушение токосъёмных точек.
Окисление контактов или обрыв проводки
Повреждение регулятора напряжения или сбой в его работе
Посторонние шумы при работе генератора могут быть вызваны преждевременным износом подшипников, привести к этому могут другие менее значительные проблемы:
Окисление плюсовых выводов АКБ, что повышает нагрузку на узел
Механические воздействия и загрязнения, в частности попадание влаги, грязи, песка и т.д.
В случае, если автовладельцем был замечен недостаточный заряд аккумулятора генератором, тогда проверить нужно следующее:
Наиболее простая и распространённая причина – это недостаточное натяжение ремня
Проблема может быть и в самой батарее
Окисление клемм и выводов аккумулятора
Повреждение проводки, в частности линии идущей от генератора к АКБ
Обрыв одной из обмоток
Пробой диодного моста
Бывают моменты, когда аккумулятор вообще не заряжается, тогда проверке подлежат:
Токосъёмные щётки, от повышенной нагрузки они могут просто «залипнуть»
Обрыв проводов

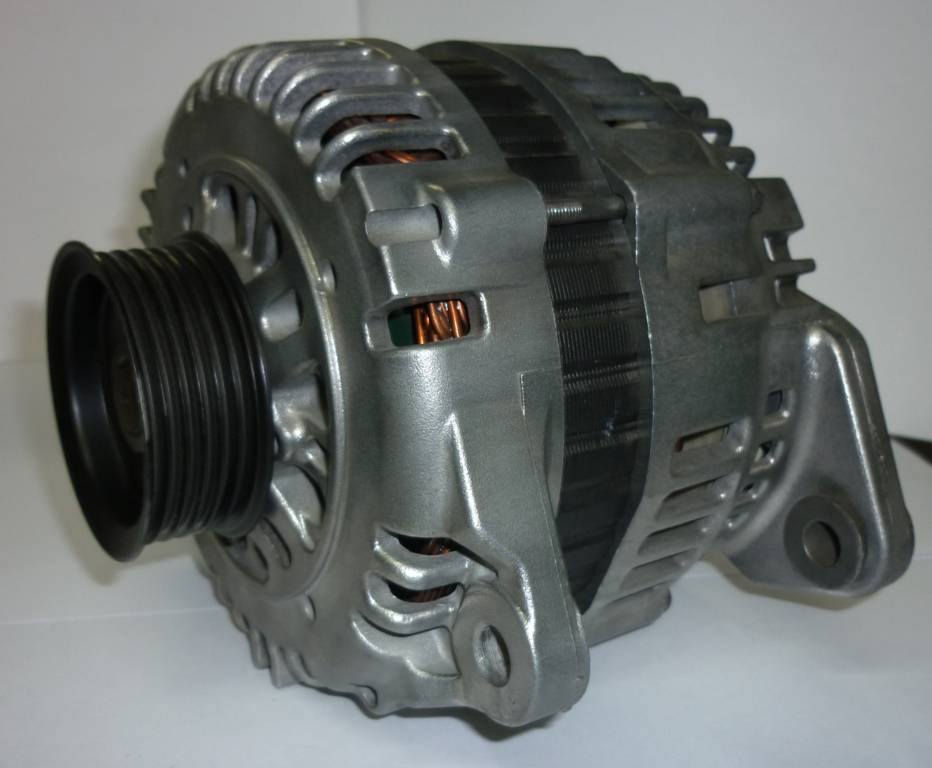

Что может сломаться в генераторе

Основные детали, подверженные износу и поломкам:

  • Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
  • Контактные токосъёмные кольца.
  • Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
  • Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
  • Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
  • Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
  • Силовая цепь.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
