Как заменить реле-регулятор и генератор на Лада Калина

Проверка и регулировка натяжения ремня генератора Калины

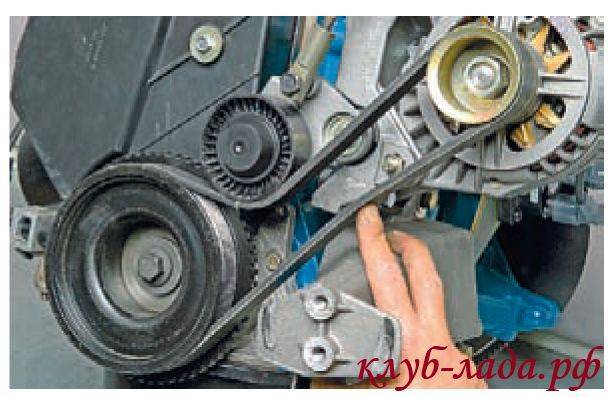

Поджимаем рукой вверх ниж­нюю ветвь ремня, при усилии нажатия 100Н (10 кгс) прогиб ремня должен составлять около 10 мм. В случае отсутствия специального инструмента, может быть использованы бытовые весы-безмен.

  • Чрезмерное натяжение ремня вызы­вает повышенные нагрузки на ремень, подшипники генератора и натяжного ролика, что приводит к преждевре­менному выходу их из строя.
  • Недоста­точное натяжение ремня приведет к проскальзыванию его на шкивах, что вызовет износ и нарушение заряд­ки аккумуляторной батареи.

  • Для натяжения ремня — вращаем регули­ровочную шпильку против часо­вой стрелки.
  • Для ослабления натяжения — вращаем регули­ровочную шпильку по часо­вой стрелке.

Замена щеток генератора lada kalina sedan (ваз калина)

При неисправном блоке регулятора напряжения, конденсаторе и не плотном прилегании Щеток, либо при их износе напряжение питания автомобиля отклоняться от нормы. В этом случае необходимо произвести проверку выше перечисленных элементов и при необходимости их заменить. В данной статье мы более подробно расскажем о диагностике и замене элементов генератора в автомобиле Лада Калина

Для снятия регулятора напряжения Лада Калина вам потребуется следующий инструмент:

отверка с плоским лезвием, рожковые ключи на 8 мм и 10 мм и торцевые ключи на 7мм, 8 мм и 24 мм, молоток паяльник, универсальный измерительный прибор (с вольтметром постоянного тока и меггометром)

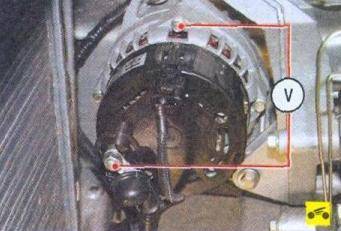

Проверка работоспособности регулятора напряжения на генераторе Лада Калина

1. Отведите в сторону резиновый изоляционный чехол положительного вывода с генератора.2. Запустите двигатель и дайте двигателю прогреться, чобы автомобиль работал в штатном режиме на холостых оборотах.3. Замерьте напряжение между положительным выводом и кузовом (минусовой вывод). Напряжение должно соответствовать 14,5-15,1 вольтам.

При отклонении от заданного диапазона необходимо заменить регулятор напряжения. См. также проверку регулятора генератора Лада Калина в разделе «Замена регулятора напряжения»

Проверка работоспособности конденсатора генератора Лада Калина

Конденсатоор проверяется как правило специализированным меггометром, так как не на всех универсальных приборах есть измерение до 10 МоМ. Прибор выставляется именно в диапазон 1-10 Мом. До подключения к конденастору прибор показывает бесконечность. В случае подключения к исправному конденсатору он начинает заряжаться при этом на его пластинах скапливается электрический заряд — протекает ток и соответственно сопротивление на приборе падает. После его зарядки (насыщения пластин конденсатора) сопротивление вновь становиться бесконечным.

Замена регулятора напряжения Лада Калина

осуществляется следующим образом

1. Отсоедините минусовой провод от аккумулятора.2. Отсоедините колодку возбуждения от генератора.

3. Отсоедините плюсовую клейму от аккумулятора открутив гайку.

4. Удалите заводскую пломбу с одного из винтов удерживающих пластиковый кожух и выверните винты. Снимите защитный пластиковый кожух.5. Выверните два винта крепления регулятора и снимите регулятор напряжения.

6. Проверьте легкость перемещения щеток. Они должны выступать на расстяние не менее 5 мм из корпуса регулятора напряжения.7. Проверить регулятор напряжения можно присоеденив к его выходам лампу 12 В и подав на его входы напряжение в диапазоне до 12 вольт, при этом лампа должна гореть и напряжение более 12в до 16 В.

При завышенном напряжении лампа должна гаснуть. В случае если этот алгоритм не работает значите регулятор необходимо заменитьУстановка регялятора производится в обратном порядке.

Замена выпрямительного блока с конденсатором Лада Калина

1. С помощью паяльника отпаяйте шесть выводов и открутите 3 болта.

2. Снимите выпрямительный блок с генератора. Установка вымпрямительного блока производится в обратном порядке

Проверка диодов на выпрямительном блоке Лада Калина

1. Доды проверяются универсальным прибором. (всего 6 диодов)Присоедините черный «минусовой» щуп к отрицательной пластине, а положительный «красный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Присоедините красный «плюсовой» щуп к отрицательной пластине, а минусовой «черный» щуп поочередно к трем контактным выводам диодов. Споротивление должно составлять 580-620 Ом.

Проверка обмоток генератора Лада Калина

1. Проверьте обмотки генератора прибором. Все обмотки должны быть с примерно равным сопротивлением, без существенных отклонений. Отклонения указывают на обрыв или КЗ.

Любое электрооборудование рано или поздно выходит со строя. Так, самой распространенной неисправностью генератора на Ладе Калине остается реле регулятора. Замена этого элемента не сложная, но требует определенных знаний и навыков.

Видео по замене реле регулятора напряжения на Лада Калина:

В данном видео сюжете рассказывается о замене реле регулятора генератора на Ладе Калине, нюансах установки и настройки.

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки

Обратите внимание, на данном типе ДВС ремень натянут сильно

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель

Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка

  • Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
  • После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
  • Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
  • Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

Признаки поломки генератора

Чтобы осуществить диагностику генераторной установки, снимать ее необязательно. Вот некоторые характерные симптомы поломок:

  1. Наличие гула и свиста со стороны генератора говорит о том, что разрушены подшипники. Если запустить, то ротор может заклинить и порваться ремень.
  2. Свист, кратковременное возгорание лампы контроля зарядки – износился ремень генератора на «Ладе Калине», или же он имеет слабое натяжение. Если лампа горит постоянно, то возможен обрыв.
  3. Если горит лампа зарядки, это означает то, что на выходе генератора нет напряжения. Причина может крыться в обмотках, регуляторе напряжения, контактных кольцах, диодах, проводке.

Поиск неисправности должен начинаться от самого простого к более сложному. Не исключено, что причина отказа генератора – это обрыв одного провода. Но вполне возможно, что имеется обрыв обмотки ротора или статора. При ремонте схема подключения генератора должна быть под рукой.

Как поменять своими руками?

Трудоемкость замены ремня генератора на Калине не зависит от числа клапанов или дополнительных агрегатов на двигателе.

Замена на 8 клапанных моторах без натяжителя

Замена ремня на таком двигателе является самой простой, из инструментов понадобится только ключ на 13 мм и короткая отвертка с плоским жалом. Поскольку в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремешки слишком жесткие, быстро разрушаются и выводят из строя подшипник на валу генератора.

Этапы работы

Для выполнения задачи нужно сделать следующее:

  1. Выкрутить болт нижнего крепления генератора на 2–3 оборота.
  2. Отвернуть гайку верхнего крепления, отверткой вытолкнуть болт и вынуть его совсем.
  3. Опустить генератор вниз. Проушина механизма должна пройти через щель между радиатором и корпусом телевизора.
  4. Снять старый ремень и заменить его на новый. Если ремешок не надевается на шкивы легко, то его можно аккуратно натянуть при помощи отвертки.
  5. Поднять генератор вверх, обеспечивая натягивание ремня.
  6. Вставить болт верхней точки крепления и затянуть гайку.
  7. Затянуть болт нижней точки крепления.
  8. Проверить работу ремня.

Процесс ремонта на таком моторе хорошо показан на видео, снятом автором Ильгиз Магафуров.

Замена на 8 клапанных моторах с натяжителем

Здесь процедура установки нового ремня генератора сильно отличается, от представленной выше.

Необходимые инструменты

Для самостоятельной замены генераторного ремня понадобятся как минимум следующие инструменты:

  • обычный или накидной ключ для гаек 13, 17 и 19 мм;
  • головка с трещоткой для гаек 8 мм, при ее отсутствии подойдет рожковый или обычный ключ того же размера;
  • отвертка с тонким плоским жалом;
  • тонкая игла;
  • ветошь;
  • уайт-спирит или бензин, примерно 0,5 литра;
  • емкость и кисть для промывки;
  • смазка для подшипника ШРУС.

Этапы работы

Для регулировки степени натяжения ремня на моторах Калина применяется механический натяжитель в отличие от привода ГРМ, в котором используется гидронатяжитель. При смене элемента рекомендуется провести профилактический ремонт ролика, заложив туда свежую смазку.

Для выполнения работ нужно выполнить следующее:

  1. Ослабить болт ролика. Резьба на нем обратная.
  2. Поддеть отверткой пластиковую заглушку на ролике и аккуратно снять ее.
  3. Открутить на несколько оборотов фиксирующую гайку на стержне натяжителя.
  4. Ослабить натяжение ремня путем вращения гайки стержня по часовой стрелке. Гайку необходимо отворачивать до момента, пока стержень не начнет свободно перемещаться в посадочном месте.
  5. Открутить боковой болт крепления концевика стержня, находящийся рядом с натяжным роликом.
  6. Снять натяжитель и отложить в сторону.
  7. Приступить к демонтажу ремешка. Процедуру необходимо начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
  8. Демонтировать элемент со шкива коленчатого вала и вынуть его полностью.
  9. Открутить болт ролика и снять его.
  10. Иглой аккуратно поддеть и демонтировать защитные крышки на подшипнике. Промыть подшипник уайт-спиритом или бензином.
  11. Набить свежей смазкой и установить защитные резиновые крышки.
  12. Собрать все детали и вмонтировать ролик на место. При сборке необходимо помнить, что втулка стоит в подшипнике со стороны кронштейна.
  13. Сменить ремешок, установив его в обратной последовательности — от шкива коленчатого вала к шкиву генератора.
  14. Установить натяжитель и вращением гайки против часовой стрелки начать подтягивать ремень. Затягивать гайку нужно до момента увеличения сопротивления. Хорошо натянутый ремешок должен слегка продавливаться при нажатии рукой.
  15. Затянуть гайку, стопорящую стержень натяжителя.
  16. Проверить работу механизма, при возникновении свиста ремешок дотянуть.

О принципе действия генератора авто

В основе функционирования генераторного узла Лада Калина заключен следующий принцип: в статорной обмотке индуцируется переменный ток, впоследствии трансформируемый в постоянный посредством выпрямительного модуля, располагающегося на корпусе агрегата. Также крышка генератора наделена электронным регулятором напряжения и щеткодержателем. Ротор устройства получает вращающий момент от шкива коленчатого вала. В качестве передаточного звена фигурирует поликлиновой ремень.

В числе базовых характеристик генераторной установки присутствуют таковые параметры:

  • максимум генерируемой силы тока – 85-90 Ампер;
  • рабочий интервал бортового напряжения – 14,4-15,1 Вольт;
  • передаточное число вращения мотора и ротора – 1:2,4;
  • правостороннее направление вращения.

Корпус узла скрепляется воедино за счет шпилек, стягивающих статор с крышками. В посадочных гнездах обозначенных крышек присутствуют подшипники, за счет которых обеспечивается способность ротора к вращению.

Установка тыльного подшипника внутрь крышки производится с минимальной величиной зазора. Передний элемент наделен возможностью скользить по поверхности вала ротора. Он фиксируется внутри лицевой крышки с малым натягом, а снаружи его прикрывает прижимная пластина.

Заднюю часть устройства защищает пластиковый кожух.

Перейдем к схеме коммутации генератора с бортовой сетью. Схема подключения весьма проста. После включения зажигания к регулятору напряжения начинает поступать питание через цепь лампы индикации разряда АКБ. С пуском мотора обмотка возбуждения снабжается питающим напряжением от трех диодов, вмонтированных в выпрямительный блок.

Посредством указанной сигнальной лампы можно осуществить проверку генераторного узла. Если устройство исправно, то лампа светится при включенном зажигании. С пуском мотора она гаснет.

Когда такого явления не наблюдается, и лампа продолжает светить, следует произвести диагностирование генераторной установки на предмет присутствия неисправностей.

В некоторых случаях требуется замена, и многих интересует, как снять генератор?

Обзор цен производителей Ладу на генераторов Гранту

Производитель артикулЦена (Ресурс.)руб (тыс. км)
КЗАТЭ 9402.3701-14От 11090 — 4900
BOSCH 21700-3701010-13От 5300 – 11090 — 5500

*цены актуальны состоянием на 30.10.2018 Рекомендации.

года по выбору преобразователя

С целью обеспечения работы стабильности системы электропитания, замените штатный КЗАТЕ преобразователь на БОШ. Несмотря на идентичные технические качество, характеристики изготовления последнего лучше.

Также БОШ генератор лучше «переносит» нагрузки в сети от оборудования активированного, оптики, обогревателей.

Срок эксплуатации и БОШ, и КЗАТЕ в пределах 90 – 110 тыс. км. пробега. нагрузки Умеренные, средние скоростные режимы езды ресурс увеличат на 10 – 15 %.

Как заменить генератор

Иногда ремонт генератора на Лада Калина не помогает устранить проблемы, с ним связанные. В этом случае приходится заменять старый агрегат на новый

О том, какой лучше генератор приобрести из имеющихся в продаже, необходимо судить, обращая внимание на его технические характеристики. Замена устройства выполняется довольно быстро, на всю процедуру тратится примерно час времени

Для этого нужно:

  • снять ремень, ослабив его натяжитель;
  • отсоединить штекер и клеммы проводов;
  • открутить гайку крепления верхней части аппарата и вынуть болт;
  • аналогичным образом вынуть болт в нижней части;
  • вынуть генератор из моторного отсека.

Когда приходит время менять?

На машинах Лада Калина производителем не регламентируется замена этой детали. Тем не менее ее выход из строя является распространенной проблемой. В частности, речь идет об автомобилях Лада Калина. Это относится и к 16-кл, и к 8-кл двигателям.

Так выглядит деформированный элемент генератора Калины с 8-кл ДВС

Поэтому рассмотрим признаки, которые говорят о том, что ремень в скором будущем может выйти из строя:

  • Свист при движении. Как правило, этот свист появляется, когда на электрические приборы транспорта начинается нагрузка. К примеру, если завели автомобиль, а при нажатии на газ из моторного отсека доносится громкий свист, это говорит о том, что ремешок ослаб. В этом случае его нужно подтянуть при помощи натяжителя или заменить.
  • Трещины на ремешке. Если откроете капот, посмотрите на ремень и увидите на нем трещины, то знайте — элемент пора менять. Здесь уже не помогут ни натяжка, ни регулировка роликов. Компонент можно подтянуть, но только надолго этого не хватит. Остается единственный выход — это замена.
  • Деформация. Как и в предыдущем случае, ни подтянуть натяжителем, ни отрегулировать ролики, особого эффекта не даст. Нужно только менять элемент.
  • Шум при работе двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, появившемуся при работе мотора. К примеру, некоторые автовладельцы Лад Калин фиксируют громкий стук и даже удары при работе мотора.

Узел в разборе: так выглядит ремешок на валах

Если транспорт оборудован датчиком генератора, определяющим его работоспособность, то выявить неисправность будет проще

К примеру, если услышали свист из-под капота, а в это время на датчике загорелся индикатор, то ремешку нужно уделить внимание. Это говорит о том, что ремень нужно подтянуть, так как он может находиться в слабонатяженном состоянии либо о том, что его ресурс работы исчерпан

Вынужденный тюнинг

К сожалению, с 2011 года конструкторы упразднили на «Калине» натяжитель. Руководствовались они при этом в первую очередь соображениями экономии, но сделали это без всякой доработки генератора. На практике сразу участились случаи его преждевременного выхода из строя. Поэтому владельцы самостоятельно стали устанавливать натяжитель на свои автомобили.

Сделать это не очень сложно. Правда придется приобрести не только сам натяжитель, но и кронштейн генератора. Единственная проблема — эта демонтаж штатного ремня. Снять его очень тяжело, так как он очень туго натянут на заводе. Его можно просто разрезать, так как придется покупать новый. Дело в том, что ремень генератора «Калины» без натяжителя имеет размер 820 мм, а необходим будет 880.

Появился свист в р-не генератора. Проверка натяжения ремня — в норме. Подозрение на ролик прижимной. Более тщательный осмотр показал — ремень перескочил на 1 канавку вправо на шкиве. Ослабляем, переставляем, натягиваем — свист исчез.

5000 тык.) На 38000 тык. начал свистеть очень сильно, свист не исчезал даже после прогрева. При осмотре выяснилось, что ремень перескочил на одну канавку в сторону двигателя на шкиве калинвала. Переставили наместо, отрегулировали натяжение, через 2000-3000 тык. история повторяется. Ролик тоже стоит с перекосом. Вся собака зарыта в механизме натяжения, точнее в его перекосе. Буду пробывать выравнивать шайбами.

Когда заменяем ремень генератора или при ремонте двигателя обязательно нужно проверить состояние ролика натяжного устройства генератора.

Ролик должен вращаться легко и бесшумно, не должно быть следов смазки из ролика

Для замены ролика нужно ослабить натяжение ремня привода генератора.

Поддеваем отверткой крышку ролика (показано на снятом натяжном устройстве)

Снимаем крышку ролика

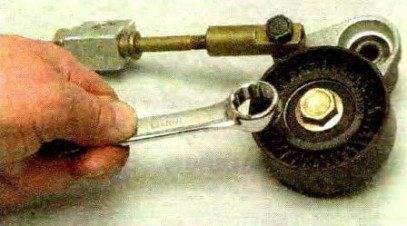

Накидным ключом или головкой на 17 отворачиваем болт крепления ролика к нижнему кронштейну натяжного устройства (резьба болта левая, поэтому отворачиваем болт по часовой стрелке)

Для наглядности показываем на снятом натяжном устройстве

Вынимаем натяжной ролик с болтом, опорной втулкой и шайбой

Устанавливаем натяжной ролик в обратной последовательности

Чтобы снять полностью натяжное устройство, ослабляем натяжение ремня.

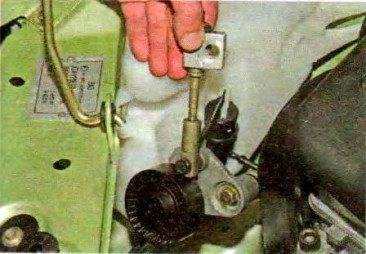

Головкой на 13 отворачиваем болт крепления верхнего кронштейна натяжного устройства к кронштейну генератора.

Снимаем с болта шайбу (расположена с внутренней стороны кронштейна натяжного устройства), вынимаем болт и втулку.

Головкой на 13» отворачиваем болт крепления нижнего кронштейна натяжного устройства к кронштейну генератора (для наглядности показано на демонтированном двигателе).

Вынимаем натяжное устройство в сборе.

Вынимаем болт крепления нижнего кронштейна натяжного устройства, сняв с него дистанционную и две чашечных шайбы.

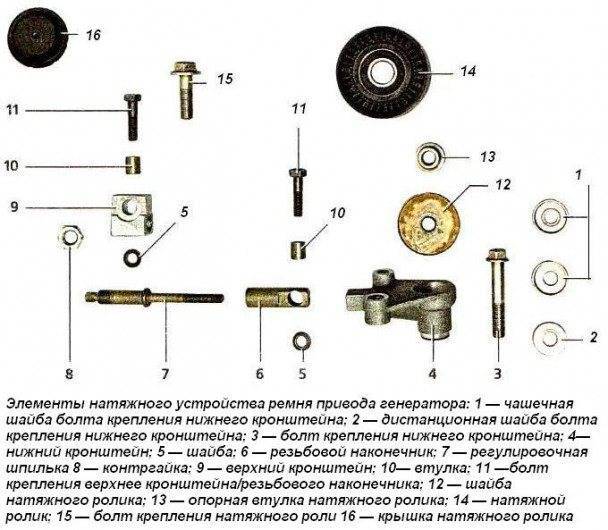

При необходимости разбираем натяжное устройство ремня привода генератора.

Собираем и устанавливаем натяжное устройство в обратной последовательности

Источники

  • https://avtonomnaya-gazifikaciya.ru/kalina/natyazhnoj-rolik-generatora.html
  • https://prometey96.ru/lada-remont/rolik-generatora-kalina.html
  • https://AutoClub174.ru/remont/zamena-rolika-natyazhitelya-remnya-generatora.html
  • https://akki-carsh.ru/dvigatel/natyazhnoj-rolik-generatora-kalina.html
  • https://autoservismoskva.ru/drugoe/zamena-natyazhnogo-rolika-remnya-generatora-kalina.html
  • https://venteler.ru/zamena-natyazhnogo-rolika-remnya-generatora-kalina-8-kl-bez-konditsionera/
  • https://AvtoSotka.ru/to/natyazhnoj-rolik-kalina.html
  • https://www.zr.ru/content/articles/833513-lada-granta-proverka-i-zamena-remnya-privoda-vspomogatelnyx-agregatov/
  • https://dvd-podgolovnik.ru/drugoe/zamena-rolika-generatora-kalina.html
  • https://automall66.ru/kak-snyat-natyazhnoy-rolik-remnya-generatora-kalina/
  • https://ladaservice.info/lada-kalina/dvigatel-lada-kalina/natyazhitel-remnya-generatora-lada-kalina/

Причина поломки генератора

На выход генератора из строя в автомобиле Лада Калина влияет несколько причин:

  • Некачественная эксплуатации автомобиля. Подразумевает игнорирование проведения регулярных технических осмотров, своевременную замену ремня ГРМ, ремонт деталей конструкции.
  • Использование некачественного масла. Масло снижает трение деталей между собой и способствует улучшению их работы. Если использовать некачественные составы, показатель трения может возрасти, что и приведет к поломке.

Также генератор может выйти из строя просто потому, что истек срок его эксплуатации. В любом случае владельцу автомобиля потребуется проводить замену агрегата, чтобы продолжить эксплуатацию машины.

Когда приходит время менять?

На машинах Лада Калина производителем не регламентируется замена этой детали. Тем не менее ее выход из строя является распространенной проблемой. В частности, речь идет об автомобилях Лада Калина. Это относится и к 16-кл, и к 8-кл двигателям.

Поэтому рассмотрим признаки, которые говорят о том, что ремень в скором будущем может выйти из строя:

  • Свист при движении. Как правило, этот свист появляется, когда на электрические приборы транспорта начинается нагрузка. К примеру, если завели автомобиль, а при нажатии на газ из моторного отсека доносится громкий свист, это говорит о том, что ремешок ослаб. В этом случае его нужно подтянуть при помощи натяжителя или заменить.
  • Трещины на ремешке. Если откроете капот, посмотрите на ремень и увидите на нем трещины, то знайте — элемент пора менять. Здесь уже не помогут ни натяжка, ни регулировка роликов. Компонент можно подтянуть, но только надолго этого не хватит. Остается единственный выход — это замена.
  • Деформация. Как и в предыдущем случае, ни подтянуть натяжителем, ни отрегулировать ролики, особого эффекта не даст. Нужно только менять элемент.
  • Шум при работе двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, появившемуся при работе мотора. К примеру, некоторые автовладельцы Лад Калин фиксируют громкий стук и даже удары при работе мотора.

Если транспорт оборудован датчиком генератора, определяющим его работоспособность, то выявить неисправность будет проще

К примеру, если услышали свист из-под капота, а в это время на датчике загорелся индикатор, то ремешку нужно уделить внимание. Это говорит о том, что ремень нужно подтянуть, так как он может находиться в слабонатяженном состоянии либо о том, что его ресурс работы исчерпан

Проверка генератора

Для проверки генераторной установки нужно запустить двигатель и довести обороты примерно до 3000 об/мин-1.

Включаем все потребители: – наружное освещение, дальний свет фар, вентилятор отопителя, обогрев заднего стекла, стеклоочиститель и т д.

Берем вольтметр и замеряем напряжение на аккумуляторе, это нужно делать вдвоем. Один поддерживает обороты двигателя, а второй помощник замеряет напряжение.

Напряжение должно быть не менее 13 В. Если напряжение на выводах аккумулятора меньше 13 вольт, то неисправны обмотки генератора (обрыв или замыкание). Возможно, неисправен регулятор напряжения или окислены контактные кольца ротора.

Чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме фар дальнего света, и вновь замеряем напряжение на аккумуляторе.

Напряжение должно быть не менее 14 вольт. Если напряжение меньше, то регулятор следует заменить. Регулятор можно поменять, не снимая генератор.

Снятие регулятора напряжения смотрим в статье «Ремонт генератора».

Для проверки вентилей выпрямительного блока необходимо отсоединить провода от аккумулятора, генератора и вывода «+» регулятора напряжения.

Берем проводник подсоединяем его к «+» аккумулятора, и через лампочку (1-5 Вт, 12 В) подсоединяем к выводу «В+» генератора, а «минус» подсоединяем к корпусу генератора.

Если лампочка горит, то и в блоке положительных и отрицательных выводов вентилей имеется короткое замыкание.

Для проверки замыкания в положительных вентилях «+» аккумулятора через лампочку соединяем с выводом «В+» генератора, а «минус» подсоединяем с выводом одной из фазных обмоток статора.

Если лампа горит, пробит один или несколько положительных диодов.

Для проверки замыкания в отрицательных вентилях «+» батареи через лампочку соединяем с выводом одной из фазных обмоток статора, а «минус» с корпусом генератора.

Если лампочка горит, пробиты один или несколько отрицательных вентилей или обмотки статора замыкают на корпус генератора.

Для того чтобы исключить замыкание обмоток, снимите генератор с автомобиля и, отсоединив обмотки от регулятора напряжения и выпрямительного блока, проверяем их на замыкание с помощью лампы или омметра.

Для проверки обрыва в обмотках статора подсоединяем щупы тестера (в режиме омметра) к выводам обмотки статора.

Если омметр показывает бесконечность, значит, в обмотке есть обрыв. Так же проверяем остальные две обмотки.

Для проверки короткого замыкания между обмотками статора подсоедините щупы тестера между выводами двух обмоток.

Омметр должен показать бесконечность, в противном случае обмотки замкнуты между собой.

Аналогично проверьте остальные две обмотки.

Для проверки замыкания обмотки статора на «массу» подсоедините щупы тестера к выводу обмотки и корпусу генератора.

Омметр должен показать бесконечность, в противном случае обмотка замыкает на массу. Аналогично проверьте остальные две обмотки.

Осмотрите обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока.

Если на обмотках есть следы перегрева статор необходимо заменить

Для проверки обрыва обмотки ротора подсоедините щупы тестера к контактным кольцам. Если омметр показывает бесконечность, значит, в обмотке есть обрыв.

Для проверки короткого замыкания обмотки ротора на «массу» подсоедините щупы тестера к контактному кольцу и к валу ротора (или к шкиву).

Омметр должен показать бесконечность, в противном случае обмотка замкнута на массу

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

Проверка регулятора напряжения генератора бывает необходима в случае когда начали наблюдаться проблемы с аккумулятором. В частности, он стал недозаряжаться или перезаряжаться. При появлении такой неисправности как раз самое время проверить реле регулятора напряжения генератора.

В задачу этого несложного прибора входит регулирование значения напряжения электрического тока, которое подается от генератора к аккумуляторной батарее. При его выходе из строя, АКБ или недостаточно заряжается или наоборот перезаряжается, что также опасно, поскольку при этом значительно снижается ресурс аккумулятора.

Согласитесь, что такая перспектива из-за одной небольшой детальки не очень хорошая

Именно поэтому так важно контролировать рабочее состояние регулятора напряжения (также его еще могут называть таблетка или шоколадка). Но чтобы правильно проверить регулятор напряжения необходимо знать его тип и несколько важных особенностей

Устройство

Генератор Лада Калина состоит из следующих частей:

  • корпуса (передней и задней крышки);
  • шкива;
  • обмотки статора;
  • якоря (ротора);
  • реле-регулятора напряжения (реле зарядки);
  • диодного моста (выпрямительного блока);
  • двух подшипников якоря;
  • заднего пластмассового кожуха.

Внутри корпуса генератора вдоль его стенок располагается статор с обмоткой, по центру размещается ротор.

Сзади корпуса находится диодный мост и реле регулятора-напряжения, от попадания грязи и пыли диодный мост закрывается пластмассовым кожухом.

Спереди корпуса находится шкив, он надевается на вал ротора и крепится гайкой.

В движение генератор приводится за счет приводного ремня, надеваемого на шкив.

Замена подшипников

Автомобили «АвтоВАЗа» очень часто подвергаются справедливой критике со стороны владельцев машин, выпускаемых этим предприятием. Модель Лада Калина не стала исключением из общего правила. Почти все преобразователи тока, установленные на автомобилях этой марки, ломаются после 10 тыс. км пробега, после чего требуется ремонт генератора или его замена.

Как показала практика, причиной многих поломок являются не только подшипники, но и кронштейн генератора Калина. Зачастую данную проблему автовладельцы устраняют самостоятельно. Сделать это при определенных навыках не так уж и сложно.

Чтобы выполнить ремонт генератора, необходимо его разобрать. Для этого шуруповертом зацепляют наконечники проводов статора и немного вытаскивают их из пружин диодного моста. Затем откручивают болты, которые прикрепляют диодный мост. После этого откручивается соединяющий болт.

После разборки генератора проверяется, исправен ли задний подшипник. Для этого нужно покрутить его внешнее кольцо. Если оно крутится легко, без шума и скрежета, у него нет люфта, то подшипник исправен. При малейшем подозрении на неисправность подшипник лучше заменить.

Далее необходимо демонтировать кронштейн генератора Калина. С помощью шуруповерта подцепляется статор и вынимается из обшивки устройства. В состав кронштейна входит подшипник, который тоже следует проверить. При обнаружении неисправности деталь нужно заменить.

Передний подшипник агрегата завальцован в его обшивке. Хотя «АвтоВАЗ» не рекомендует его менять, целесообразнее все же будет это сделать, ведь в противном случае потом может потребоваться купить дорогостоящий новый генератор на Калину.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
