Ремонт и обслуживание ВАЗ 2114: генератор

ЧТО СОБОЙ ПРЕДСТАВЛЯЕТ ГЕНЕРАТОР

Генератор ВАЗ 2114 можно представить в виде электрической трёхфазной машины переменного тока. Он имеет встроенный блок выпрямителей, который преобразовывает переменный ток в постоянный. Прибор состоит из следующих частей:

  1. Крышка передняя и задняя из алюминиевого сплава. В каждой из них имеются гнёзда для установки подшипников. На корпусе задней крышки имеется клемма подсоединения аккумулятора и разъём для подачи напряжения на обмотку возбуждения. Там же на задней крышке установлен конденсатор, который подавляет радиопомехи, имеется место для установки и крепления щёточного узла;
  2. Цилиндр сердечника статора, набранный из трансформаторного железа. Внутри него имеются пазы для укладки силовых обмоток генератора. Они имеют выводы для подсоединения к блоку выпрямителей. К статору четырьмя болтами притягиваются обе крышки;
  3. Обмотка возбуждения на валу ротора. Она своими выводами подключается к контактным кольцам из меди, которые установлены на этом же валу. Передняя часть вала имеет шпоночную канавку для установки приводного шкива;
  4. Щётки генератора ВАЗ 2114 представляют собой неразборный узел, совмещённый с электронным реле-регулятором. Реле в металлическом корпусе приклепано к щёткодержателю;
  5. Блок силовых и дополнительных диодов, крепится к задней крышке с внутренней части. В его составе имеется шесть силовых и три дополнительных диодов. Для охлаждения полупроводниковых приборов их устанавливают на подковообразные пластины из алюминиевого сплава.

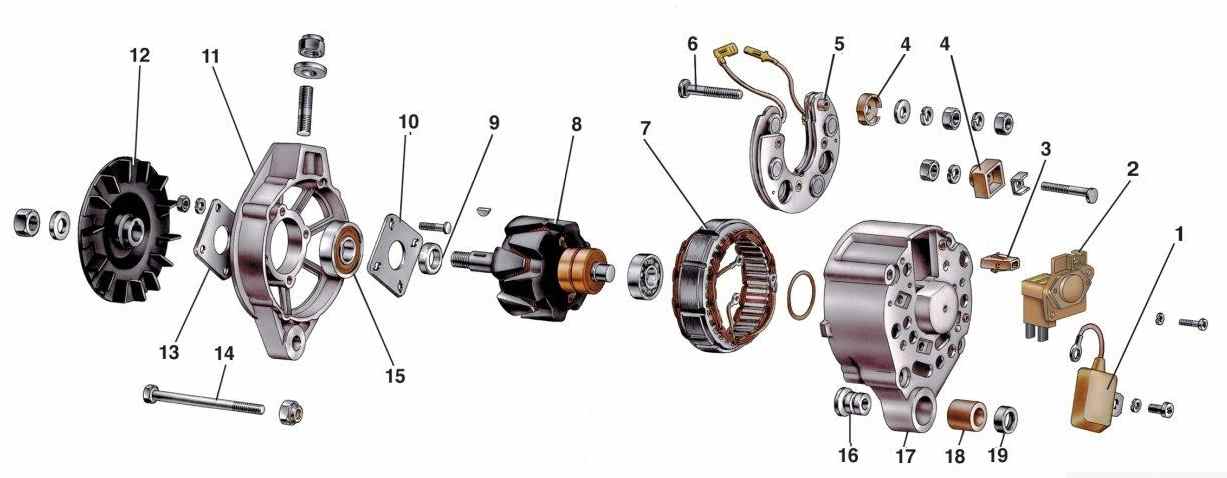

Устройство генераторной установки

НЕКОТОРЫЕ ЕГО ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Генераторная установка обеспечивает следующие параметры:

  • Обмотка возбуждения питается регулируемым напряжением от 13,2в до 14,7в;
  • Сила тока вырабатываемого генератором напряжения равна 80 А;
  • Прогиб ремня не должен превышать 8 мм при нагрузке 10 кг.

Генератор устанавливается на двигатель с его левой стороны по ходу движения машины. Вращение ротора правое, которое он получает с помощью приводного ремня от коленчатого вала мотора.

Снятие генератора с автомобиля и его разборка

Вполне очевидно, что методы поверхностной диагностики далеко не всегда позволяют точно определить неисправность. Более того, чтобы выполнить ремонт, агрегат во многих случаях нужно снимать. При этом на одних моделях (например, генератор на ВАЗ 2107) снять легче, чем на других. Что касается более современных ВАЗ 2114 или ВАЗ 2115, генератор снять несколько сложнее и нужно знать определенные нюансы. Давайте разбираться.

  • Итак, рассмотренный ниже вариант позволяет не снимать защиту двигателя. Для снятия генератора ВАЗ 2114 нужно подготовить: ключи гаечные на 13, на 10, ключ рожковый 17 х 19, головку на 15, а также монтировку,
  • Теперь можно снимать клеммы с АКБ, ослабить ремень генератора и снять его. После осуществляется демонтаж натяжного механизма ремня,
  • После от генератора следует отсоединить провода, отключить разъем на обмотку напряжения,
  • Сам генератор крепится гайкой и длинным болтом. Сначала откручивают болты головкой 15, на которых кронштейн закрепляется на блоке,
  • Теперь делается разворот устройства по направлению по часовой стрелке. Это позволит извлечь ось крепления к кронштейну,
  • После можно выкручивать гайку (ключ на 19) и доставать гайку вместе с втулкой. После из кронштейна ось выбивают надставкой,
  • Завершающим этапом становится извлечение генератора, потянув его вверх,

Чтобы разобрать генератор, нужны ключи рожковые 19 и 10,  а также крестовая отвертка. Сначала снимается защитный кожух на корпусе (следует отжать 3 защелки). Винты крепления щеточного узла выкручиваются отверткой. Затем следует отсоединить провода от вывода реле-регулятора. Далее нужно открутить 4 винта крепления блока выпрямителей.

Следующим шагом будет отключение выводов обмоток и снятие выпрямительного блока. Параллельно снимается  конденсатор, который устраняет радиопомехи. Далее нужно открутить 4 винта, стягивающие корпус, после чего снимается крышка, где стоят контактные кольца. Далее нужно открутить гайку, крепящую шкив. Чтобы это сделать, лучше сразу зажать вал ротора в тиски, тем самым избежав проворачивания.

После нужно снять шкив генератора и упорную шайбу с вала ротора. Затем убирается крышка с ротора. Рекомендуется заранее наметить положение статора относительно крышек, чтобы упростить сборку.

Результатом проделанной работы становится возможность  осмотреть разобранный генератор ВАЗ 2114, провести дефектовку. По окончании сборка и установка генератора на машину производится в обратном порядке. Если же устройство сразу меняется на новое вместо ремонта,  тогда можно сразу перейти к монтажу.

Кстати, не всегда замена генератора ВАЗ 2114 связана только с неисправностями генераторной установки. Например, заменить генератор в машине может быть нужно по причине комплексной установки мощного допоборудования (например,  акустики, усилителей и сабвуферов вместе с подогревами сидений и т.д.)

Что касается 2114, в таком случае многие автолюбители  выбирают вместо устройства на 80 Ампер  более мощный генератор на 115 Ампер (от Лада Приора или ВАЗ Калина).  Дело в том, что в плане крепления нет никаких отличий. Нужно только поменять шкив приводного ремня. Заменив указанный шкив, остается только установить на ВАЗ 2114 генератор от Приоры или Калины.

Ремонт генератора

После определения причины неисправности генератора приступают к его ремонту, предварительно сняв его с моторного отсека. Для этого отключают аккумулятор, демонтируют все узлы, создающие помеху к его доступу и откручивают болты точек крепления к двигателю.

Оценивают состояние корпуса генератора на его механические повреждения (сколы, трещины). В случае выявленных повреждений решается вопрос замены элементов корпуса или приобретения нового генератора. Ремонт элементов корпуса, изготовленных из алюминиевого сплава является дорогостоящей операцией, выполняющаяся специалистами в специальной газовой среде сваркой, поэтому просчитывается выгодность ремонта или замены генератора новым.

При замене новым можно воспользоваться таблицей применяемости для определенной марки автомобилей, например, для автомобилей ВАЗ:

Таблица применяемости генератора OEM НОМЕР: 2110-3701010 2112-3701010-01 2112-3701010-02 2112-3701010-06 21120-3701010-07 21120-3701010-08 9402.3701000 9402.3701000-03

МаркаМодельДвигательГод выпуска
ВАЗПриора1,6i2007г
21101.5i 16V / 1.5i 8V / 1.6i 16V / 1.6i 8V1996 г
2111 21121.5i 16V / 1.6i 16V1996 г
2111 21121.5i 8V / 1.6i 8V1996 – 2008 гг
2113 2114 21151.5i 8V1997 г

При отсутствии механических повреждений можно приступить к его разборке:

  1. Отогнув в сторону по направлению от генератора три равномерно расположенные по кругу фиксирующие лепестки на защитной крышке снимаем ее.
  2. Откручиваем два винта, удерживающий реле-регулятор напряжения и сдвинув его в сторону снимаем разъем с диодного моста.
  3. Для демонтажа диодного моста необходимо открутить шесть винтов и одновременно отогнуть выводы обмотки статора в сторону.
  4. Отвернуть винт крепления конденсатора.
  5. Перед тем как разъединить корпус генератора маркером необходимо разметить положения корпусов передней и задней крышек.
  6. Отвернуть гайку шкива и снять шкив с вала генератора.
  7. Отвернуть 4 болта крепления крышек и при помощи плоской отвертки аккуратно разъединить их.
  8. Также освободить от корпуса статор генератора.
  9. Подшипник с вала ротора легко снять съемником.
  10. Демонтаж подшипника с передней крышки сложнее тем, что для надежного его положения в обойме крышки производят вальцовку. Поэтому, ее необходимо или сбить острым наконечником зубила или высверлить. Оправкой соответствующего размера близкой диаметру посадочного места упереть крышку корпуса и выбить подшипник или произвести выпрессовку с его с обратной стороны.

Сборка генератора производится в обратном порядке его разборки

Важно совместить, сделанную маркером метку на корпусе и равномерно затягивать болты, во избежание перекосов

Принцип работы генератора на автомобиле

Особенность генератора в том, что он вырабатывает переменный ток. Как ни крути, но при работе этой электрической машины можно получить только переменный ток, а уж после преобразовывать его в постоянный. Общая конструкция генератора:

  1. Задняя и передняя крышки с запрессованными подшипниками.
  2. Ротор с обмоткой возбуждения.
  3. Статор с силовыми обмотками – именно с них снимается напряжение.
  4. Диодный мост – выпрямитель трехфазный.
  5. Конденсатор электролитический – для избавления от переменной составляющей тока.
  6. Регулятор напряжения – необходим для точной установки напряжения питания роторной обмотки.
  7. Щетки угольно-графитовые – необходимы для передачи напряжения от реле-регулятора к обмотке ротора.
  8. И остальные компоненты – кронштейны, гайки, болты, ремень.

Для нормальной работы генератора требуется две составляющие:

  1. Вращение.
  2. Магнитное поле (постоянное).

Достаточно вспомнить школьный курс физики – электрический ток появится в обмотке лишь в том случае, если на нее воздействует движущееся магнитное поле. Причем на выходе напряжение будет зависеть напрямую от величины этого самого магнитного поля. Значит, роторная обмотка – это источник постоянного магнитного поля, причем запитывается она через регулятор напряжения, следовательно, на выходе всегда будет одинаковое напряжение.

Со статорной обмотки снимается переменное напряжение. Причем обмоток три, соединены они в «звезду». Следовательно, получаем на выходе три фазы. Необходимо это в первую очередь для того чтобы уменьшить пульсации тока в бортовой сети. При помощи диодного моста, в котором находится шесть полупроводников, происходит выпрямление тока. А конденсатор отсекает всю переменную составляющую. По закону Кирхгофа электролитический конденсатор замещается разрывом при работе в цепи постоянного и проводником в цепи переменного тока.

Что нужно чтобы снять шкив коленвала?

Если открыть мануал по технической эксплуатации машины, процедура ремонта описана кратко, а сам алгоритм прост и легко реализуем. Но это на первый взгляд. На практике работы занимают немало времени. Здесь стоит выделить ряд сложностей.

Шкив находится в подкапотном пространстве, где не к каждому элементу имеется доступ. Как правило, необходимая деталь «спрятана» за генератором и элементами кузовной части. Чтобы получить доступ к узлу, часто требуется послабление натяжных болтов, а также демонтаж ремней ГУР и генератора. Но даже после этого снятие шкива коленвала занимает немало времени.

Фиксация интересующей детали (еще на заводе) производится с применением гайки или болта. При этом протяжка происходит с максимальным моментом (для обеспечения плотной фиксации). В период последующей эксплуатации гайка зажимается еще больше.

Кроме того, действие окружающих факторов и повышенный температурный режим приводят к появлению ржавчины и к коксованию масла. В итоге болт или удерживающая гайка буквально «прикипают» к кожуху шкива. При этом «сорвать» деталь с первого раза не всегда удается.

Перед тем как открутить болт шкива коленвала, стоит разобраться с фиксацией самого шкива на коленчатом валу. В противном случае выкрутить гайку не получится. На сервисе используют специальные устройства, а в условиях гаража достаточно поставить подпорки под колеса, и перевести рычаг КПП в позицию четвертой скорости. Еще один вариант — фиксация маховика путем упора в его отверстия или зубчатую часть монтировки.

Диагностика

Для проверки генератор можно не снимать. Проверку проводят с помощью тестера. Можно воспользоваться дешевым китайским тестером. Два щупа измерительного прибора нужно подключить к клеммам аккумулятора и проверить напряжение.

Анализ значений напряжения дает возможность судить об исправности генераторной установки. Какое выдает генераторное устройство напряжение, можно узнать из мануала.

Место расположения агрегата

Признаки неисправности устройства:

  • постоянно горит контрольная лампочка зарядки или мигает при работе двигателя;
  • аккумулятор либо не разряжается до конца, либо получает повышенный заряд;
  • недостаточно хорошо светят фары при работающем двигателе, плохая работа других потребителей электроэнергии;
  • слишком большая яркость фар, закипает электролит в аккумуляторной батарее;
  • греется при большом напряжении;
  • повышенные шумы во время работы двигателя со стороны генератора.

Возможны проблемы в щеточном узле, которые могут быть связаны с неисправностью щеток, их размером или с неполадками в трехуровневом регуляторе. Проверить размер и исправность щеток без снятия генератора невозможно. Но поменять щетки можно.

Признаки изношенности щеток:

  • нет зарядки аккумулятора;
  • скачет напряжение при зарядке;
  • бортовое напряжение в сети ниже нормы.

Если щетки имеют длину меньше 0,5 см, то есть не соответствуют нужному размеру, их нужно заменить. Проверяется состояние щеток, как щетки перемещаются в пазах. После замены щеток, генератор восстанавливает свою работу через несколько минут, когда притрутся контактные кольца и щетки.

Трехуровневый регулятор напряжения

Вместе с держателями щеток следует проверить трехуровневый регулятор. При исправном регуляторе напряжение должно составлять 14,7 В. Если напряжение меньше 13 В, регулятор нужно менять на новый, так как он поддерживает необходимое напряжение для приборов в бортовой сети. Если регулятор неисправен, то греется установка. Процедура замены трехуровневого регулятора аналогична замене щеток, так как устройства извлекаются вместе.

Возможны проблемы не только со щеками, но и с диодным мостом.

Признаки неисправности диодного моста:

  • полностью отсутствует зарядка;
  • зарядка значительно превышает допустимые значения.

Ремонт диодного моста путем замены его запчастей проблематичен. Поэтому решить проблему можно путем замены диодного моста на новый. При замене диодного моста монтируют контактный болт, устанавливают выводы обмоток статора, устанавливают щеточный узел. После установки защитного кожуха монтируется диодный мост, подключается электропитание  и надевается ремень привода на шкив. После установки ремня на шкив следует проверить натяжение ремня привода.

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

  • износ или разрушение подшипников;
  • износ, поломка или зависание щеток;
  • неработоспособность регулятора напряжения;
  • отсутствие контакта в узловых контактных точках;
  • неработоспособность выпрямительных диодов;
  • загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

Проверка регулятора напряжения

Вместе с регулятором напряжения мы также проверяем и щеткодержатели, так как в случае повреждения цепи, которые расположены между щетками и регулятором, мы сможем увидеть не рабочий механизм.

Схемы для проверки регулятора напряжения: а – выпуска с 1996 г.; б – выпуска до 1996 г.; 1 – аккумуляторная батарея; 2 – вывод «масса» регулятора; 3 – регулятор напряжения; 4 – вывод «Ш» регулятора; 5 – вывод «В» регулятора; 6 – контрольная лампа; 7 – вывод «Б» регулятора напряжения

  • Сначала нужно проверить щетки. Если они изношены или поломаны, то замена щеток генератора нужна.
  • Обязательно приготавливаем нужные детали для проверки, такие как провода, аккумулятор, лампочка 12в и пальчиковые батарейки.
  • Регулятор, который работает правильно, будет показывать напряжение равное примерно 14В. Если напряжение выше, то обязательно останавливаем поступление напряжения в щетки. Горящая лампочка при проверке, говорит нам о неполадке причиной, которой является поломка регулятора. А лампочка, которая не горит, говорит о том, что цепь, которая соединяет регулятор и щетки, порвана.
  • Регулятор нужно менять в том случае, напряжение составляет менее 13,2В при работе бортовой системы. Слишком высокое напряжение также может стать следствием поломки регулятора. Этап уборки и установки регулятора напряжения похож на этап замены щеток генератора, ведь снимается не только щетки, но и регулятор напряжения.

Как проверить генератор мультиметром

На практике, действенным способом проверки генератора является диагностика при помощи мультиметра. Чтобы это сделать, мотор нужно запустить. Далее нужно промерить напряжение на клеммах АКБ. Затем следует создать нагрузку (включить энергопотребители, например, фары и магнитолу), нажать на педаль газа, раскрутив мотор до 2500-3000 об/мин.

В этот момент нужно замерить напряжение на клеммах АКБ. Норма – вольтметр покажет 13В. Если включить энергопотребители, напряжение должно возрасти до 14.7В. Если видны отклонения от нормы, можно сделать определенные выводы.

В случае, когда генератор не выдает нужного напряжения, нехватка компенсируется за счет АКБ и «высаживает» батарею. Если же напряжение высокое, это опасная ситуация, которая может привести к перегоранию ламп, предохранителей или выходу из строя ЭБУ.

Кстати, специалисты не рекомендуют проверять генератор без мультиметра путем банального снятия «плюса» с аккумулятора. Помните, это может вывести электронику автомобиля из строя. Если причину установить без снятия генератора не удается, тогда нужен демонтаж агрегата.

Еще отметим, что также необходимо оценить, как работает генератора в плане шума. Если при вращении ротора слышны посторонние звуки, виновником вполне может быть подшипник генератора, который нагружен ремнем и может выходить из строя.

Как снять генератор на ВАЗ

На переднеприводных автомобилях «Лада» с мотором инжектор (за исключением «Весты» и «Ларгуса») расположение устройства одинаковое. Крепления идентичны.

Снятие генератора на примере ВАЗ-2115 с мотором 8 клапанов

Необходимые инструменты:

  1. Ключи на 8, 10, 13, 17, 19.
  2. Съемник для удобства.
  3. Разводной ключ.
  4. Головка на 27 удлиненная.

Этапы выполнения работ:

  1. Демонтировать клемму (−) с АКБ (нужно проделывать перед началом любых работ).

Отключение клеммы от аккумулятора

  1. Выкрутить болт крепления, которое находится снизу.
  2. Отодвинуть защитный кожух клеммы (сбоку), открутить фиксирующий элемент.
  3. Снять болт крепления сверху.
  4. Откинуть ремень со шкива.
  5. Демонтировать устройство.

На автомобиле с мотором 8 клапанов можно обойтись без ямы. Узел достается сверху. Если двигатель 16 клапанов, снять будет сложнее.

На классических моделях (2101, 2105, 2106, 2107 и других) генератор расположен под капотом, демонтаж отличается от переднеприводных автомобилей. Двигатель у «классики» имеет иное расположение, поэтому возникают особенности.

Снятие генератора на ВАЗ-2107

Инструмент нужен такой же. Процесс следующий:

  1. Для удобства загнать автомобиль на эстакаду.
  2. Открутить клемму (−) с АКБ.
  3. Демонтировать аккумулятор (понадобится ключ на 10).
  4. Верхний болт открутить ключом на 13 или 17 (на разных моделях отличается).
  5. С нижней части снять защиту.
  6. Демонтировать ремень.
  7. Убрать провода с устройства.
  8. Отогнуть защитный кожух клеммы (+), головкой на 10 отвернуть.
  9. Ключом (19) выкрутить гайку, фиксирующую статор и крепление блока.
  10. Демонтировать гайку, достать устройство снизу.

После снятия можно начинать ремонт генератора. При выходе из строя ключевых элементов устройства экономически выгоднее приобрести новый.

Замена шкива привода генератора на переднеприводных автомобилях ВАЗ и Лада

Шкив привода генератора меняется одинаково на автомобилях «десятой серии» (ВАЗ 2110, 2111 и 2112), серии «Самара» (ВАЗ 2113, 2114 и 2115), а также «новых» моделях Лада Калина, Приора и Гранта.

Шкив привода генератора расположен на «носке» коленчатого вала двигателя со стороны первого цилиндра (правого колеса) и приводит во вращение с помощью ремня генератор и, если есть в комплектации, кондиционер и гидроусилитель руля.

Основные причины замены шкива — повреждение зубчатого венца или расслоение самого шкива.

Повреждение зубчатого венца ведет к нестабильной работе мотора. При сломанных зубьях машина может не заводиться, так как датчик коленвала (ДКВ) не может определить верхнюю мертвую точку (ВМТ) для отсчета зажигания.

Отслоение бывает на демферных шкивах (не чугунных). Дело в том, что на этих шкивах наружная часть крепится к центральной через резиновую проставку. Она выполняет роль гасителя колебаний (антирезонансную) на коленчатом валу двигателя. Бывает, что наружную обойму немного проворачивает. Тогда зубчатый шкив смещается относительно мертвой точки и как результат – машина становиться «вялой» при разгоне, нестабильными становятся обороты холостого хода (ХХ). При сильном смещении шкива автомобиль невозможно завести. Также не заведется автомобиль и с полностью отслоившейся верхней обоймой от центральной части шкива.

Такие повреждения легко диагностируются отсутствием вращения ремня генератора.

В редких случаях разбивает посадочную шпонку на валу, и шкив начинает вибрировать и проворачиваться. Если перемещения небольшие, то ЭБУ не выдает ошибки на панель приборов, но при этом двигатель на ХХ работает неустойчиво, «троит».

Проверить состояние шкива довольно легко. Для этого нужно осмотреть состояние зубчатого венца на сколы и трещины. Зубчатый венец находится на наружной обойме ближе к двигателю (указан стрелкой) и хорошо наблюдается сверху:

После этого нужно выставить первый цилиндр в ВМТ. Для этого в 8-ти клапанном моторе снимаем резиновую заглушку на КПП и добиваемся совмещения метки на маховике с прорезью на пластине:

Можно проверить по метке на распедвалу. Чтобы добраться до метки, необходимо открутить пластиковый защитный кожух. Крепиться тремя болтами «на 10» (два показаны на фотографии, нижний под шлангом с торца кожуха):

После того, как открутили кожух, вытаскиваем его вверх. На шкиве распредвала есть метка (правая стрелка). Совмещаем ее с выступом металлической пластины (левая стрелка).

Вращать двигатель удобнее, установив автомобиль на 4-ую или 5-ую передачу и толкать в одну сторону. Можно провернуть за болт на шкиве коленвала, но тогда придется снимать пластиковый брызговик за колесом.

В 16-ти клапанном моторе необходимо снимать пластиковый защитный кожух ГРМ. Он крепиться на 5-ти винтах под шестигранный ключ «на 5». Подробно описано в статье замена датчика фаз на автомобилях Лада Калина, Приора и Гранта (16 клапанов) .

Эксплуатация, модификации и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения для ВАЗ 2114 обладают особенностью, которая связана с тем, что он выполнен в сборе со щеткодержателем. При том что эти два устройства выполняют разные функции, они собраны в неразъемный прибор и при выходе из строя одного из них, снимать приходится весь комплект.

Сигналом для проверки и замены РН может послужить низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фарами. Определить это возможно, наблюдая за емкостью бортового аккумулятора. При падении напряжения выдаваемого генератором АКБ плохо заряжается и емкость батареи падает. Если при контроле РН на холодном двигателе напряжение значительно ниже 14,6 В, то регулятор требуется заменить.

В то же время, если РН находится в исправном состоянии, а при проверке щеточного узла установлено, что щетки износились или подгорели, то менять придется весь комплект в сборе. Делать это нужно если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Это процесс относительно несложный, но требует аккуратного подхода.

Расположение регулятора напряжения на генераторе ВАЗ 2114

Туда, где находится регулятор напряжения на ВАЗ 2114 доступ открытый  и ничего не мешает производить работы. Размещается РН под пластиковой крышкой генератора, которая закрывает всю контактную группу этого электроагрегата.

Перед началом работы необходимо отсоединить контактные провода от аккумулятора.

  • Затем надо найти контактный привод с колодкой, которая одевается на вывод генератора «D». Эту колодку требуется отсоединить.
  • Снять защитный резиновый колпачок с вывода «+». Ключом на «13» открутить гайку, которая закрепляет на контактной шпильке внешние провода и снять их со шпильки.
  • Отщелкнув три зажима по сторонам пластиковой крышки, снять ее. Надо помогать при этом плоской отверткой отжать ее края по окружности от площади соприкосновения с корпусом генератора.
  • Регулятор напряжения закрепляется двумя винтами. С помощью крестовой отвертки их требуется выкрутить.
  • Отключить колодку проводов, подходящих к РН и вытащить корпус регулятора вместе со щетками.
  • Установка нового РН выполняется в обратном порядке. При этом необходимо хорошо зачистить все контакты и проконтролировать плотность их закрепления, в противном случае показатели этого прибора могут быть неправильными.

Помимо штатных регуляторов допускается применение других устройств, которые поддерживают заданные характеристики. К таким приборам относятся термооптимизированный РН «РЕНАТО» и трехуровневый регулятор напряжения.

  1. РН «РЕНАТО» регулирует зарядку в пределах напряжения 13,6 — 14,7 В, в зависимости от того какая поддерживается температура электролита в АКБ. Термодатчик устанавливается на аккумуляторной батарее и соединяется проводом с РН. Продается в комплекте с регулятором.
  2. Трехуровневый РН предназначен для того, чтобы продлить срок службы АКБ. Кроме того он обеспечивает оптимальное напряжение генератора в разных условиях работы и соответственно более эффективную работу светотехнического оборудования и отопительной системы машины.

Трехуровневый регулятор напряжения для ВАЗ 2114

Конструкция этого прибора включает в себя трехпозиционный переключатель, имеющий несколько положений и соответственно режимов:

  • в положении минимум, обозначенным как «min», поддерживается напряжение 13,6 В. Это положение предусмотрено для работы в сложных условиях — при высокой температуре воздуха, более плюс 20 градусов, длительном движении «в гору» или в пробках;
  • в среднем положении переключателя, обозначенном «norm», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающего воздуха от нуля до плюс двадцати градусов;
  • при установке переключателя на «max» РН поддерживает напряжение в пределах 14,6 — 14,7 В. Такой режим требуется при холодном запуске, работе двигателя в условиях низких температур и при полной нагрузке от включенных потребителей.

Трехуровневый РН заводского изготовления устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новый прибор крепится на корпус моторного отсека в любом удобном месте и обеспечивается надежный контакт на «массу». Провод соединяющий сам прибор и щетки должен быть изолирован от высоковольтных проводов и корпуса машины. Более подробно о том как устанавливается 3-х уровневый регулятор мы предлагаем посмотреть видео:

https://youtube.com/watch?v=lnpkuDLN8IY

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
