Особенности ПТФ отличие от головных фар

Устанавливаем парктроник своими руками

Итак, основной задачей противотуманных фар является освещение дороги в условиях плохой видимости (дождь, снег, туман и т.д.). Однако, в отличие от головного света, есть особенности.

Прежде всего, ПТФ должны иметь максимально четкую верхнюю светотеневую границу, а также пучок света должен быть строго внизу и оказываться максимально широким. Если эти условия не соблюдены, это может стать проблемой как для водителя ТС, так и для других участников дорожного движения, которые движутся по встречной полосе.

Еще отметим, что даже если в головных фарах стоит самая мощная лампа, особенности, назначение и место установки таких фар не позволяет эффективно освещать дорогу в туман или в дождь.

Дело в том, что головной свет должен как можно дальше освещать дорогу, не слепить встречных водителей и захватывать обочину. Однако в условиях ограниченной видимости ни дальний, ни ближний свет не справляются с такой задачей. Причина — мощный световой поток отражается от частиц влаги, перед водителем появляется мутная «стена». Особенно это заметно при включении дальнего света.

В свою очередь, качественные ПТФ отличаются меньшей мощностью, а сама оптика выполнена и установлена так, чтобы свет туманок буквально «пробивал» влагу и туман. Главный секрет в том, что обычно туман не касается земли, а противотуманные фары стоят максимально низко.

С одной стороны, туманки светят не так ярко и далеко, как головной свет, однако в условиях плохой видимости именно они освещают несколько метров дороги перед автомобилем. Главное, соблюдать правила установки ПТФ и настройки такой оптики.

В двух словах, существуют четкие нормы и стандарты, которых нужно обязательно придерживаться при установке. Дополнительные регулировки позволяют выставить туманки так, чтобы световой поток ложился на дорогу, не слепил водителя, не формировал «стену» в тумане перед автомобилем и т.п.

При этом важно понимать, что дешевые и некачественные ПТФ, а также неправильно установленные противотуманные фары ВАЗ или любого другого авто будут слепить встречные автомобили, однако не способны осветить дорогу в полной мере

По этой причине во время подбора туманок, в первую очередь, нужно уделять данной оптике особое внимание

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется — это пара новых противотуманок и до 100 сантиметров провода (про запас).


Смотреть галерею

ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).


Смотреть галерею

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

  • клеммник;
  • кусачки;
  • ножик;
  • плоскогубцы.

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

  1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
  2. Выделите место для установки кнопки.
  3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
  4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
  5. От 85-го контакта выведите провод для кнопки включения.
  6. Соедините реле с массой, используя 86-й контакт.
  7. Установите противотуманки на бампере.
  8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
  9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Важно!
Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Назначение и преимущества ПТФ

Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:

  • для подсветки участков правого края обочины;
  • для подсветки участка, расположенного прямо перед капотом машины;
  • позволяет получить максимум визуальной информации о состояния дороги;
  • как дневные ходовые фары.

Преимущества применения ПТФ:

  • широкий функционал — их включение позволяет решить сразу несколько задач, связанных с подсветкой;
  • лучший просмотр габаритов авто даже на большом удалении.

Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.

установки Особенности противотуманных фар

Перед покупкой фар противотуманных автовладельцу следует определиться с местом их авто на установки. Многие иномарки имеют в переднем специальные бампере ниши, предназначенные для установки оптики дополнительной. Соответственно под эти формы и автомобилисту размеры и нужно подбирать подходящие противотуманки.

поклонники Некоторые внедорожников монтируют дополнительные фонари на штатной со уровне оптикой или на крыше автомобиля

В случае этом подойдут ПТФ любого размера и Важно. формы, чтобы в комплекте были подходящие для кронштейны их надежного крепления

Кроме самих фар противотуманных в магазине или на рынке нужно некоторые приобрести дополнительные материалы для их установки:

  • провода электрические,
  • клеммы для соединения проводов,
  • или кнопку ручку включения “противотуманок”,
  • предохранитель на 20-30 А,
  • реле четырехконтактное.

Подготовка к установке ПТФ на автомобиль

противотуманных Установка фар своими руками возможна минимальных при знаниях физики и умении держать в отвертку руках и гаечные ключи. В этом случае всего лучше работать в гараже, оснащенном смотровой Автомобилист. ямой должен запастись терпением, а работу без вести спешки, точно следуя технологической установке по инструкции. Перед началом работ лучше рекомендациями с ознакомиться производителя, найти электрическую схему своего для автомобиля.

Если же у автовладельца “руки того не из растут места”, то лучше доверить эту автомобильному работу электрику. Так удастся избежать сложностей дополнительных и поломок.

Схема подключения противотуманных Противотуманные

фар фары можно подключить в автомобиле способами разными, принцип действий будет примерно Наибольшей. одинаков популярностью пользуется схема подключения фар противотуманных через реле (смотрите на видео При)

выше этом нужно обратить внимание на ПТФ маркировку, если на них указана сторона левая (установки или правая), то важно не перепутать их Почти

местами все иномарки имеют электроподготовку установки для противотуманных фар. Чтобы убедиться в необходимо, этом заглянуть в блок предохранителей. Если в есть нем свободные клеммы для реле с fog “надписью lamp relay”, то подготовка выполнена под. А производителем бампером, скорее всего, можно провода обнаружить с клеммами для подключения ПТФ. установке по Работа противотуманных фар в таком авто упростится значительно.

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

  1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
  2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг

Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.

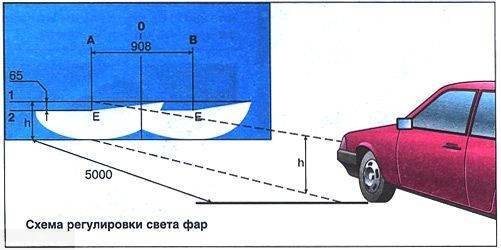

Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Способы подключения противотуманных фар

Подключение ПТФ может осуществляться несколькими способами. Самый простой, если в машине с завода предусмотрено подключение туманок, то есть электросхема состоит из всех необходимых компонент: соединительных разъемов, выключателя, соединительных проводов, предохранителя, реле.

Установка, в этом случае, заключается в монтаже фар и подключении их к электросети. Этот способ можно использовать при полной комплектации машины, если нужно заменить установленные противотуманки или для усовершенствования системы освещения.

Если в базовой комплектации автомобиля нет подключения противотуманок, проводку придется прокладывать своими руками. Для этого нужно закупить необходимые компоненты: комплект проводов, реле, выключатель и др. Можно приобрести готовый комплект для монтажа противотуманных фар. Знать, как включаются противотуманные фары (автор видео — Morgan One).

Некоторые водители сомневаются, можно ли подключить противотуманные фары к габаритам. Этого делать нельзя, так как в габаритных огнях выключатель и проводка не рассчитана на потребляемый фарами ток.

Купив комплект для подключения противотуманок универсальный, можно выполнять подключение противотуманок своими руками по следующему алгоритму:

Прокладку проводов нужно начинать с демонтажа приборной панели и подключения реле.
Сначала необходимо найти провод, идущий к подсветке приборов. Следуя по этим проводам, можно найти колодку, в которой есть свободный разъем, чтобы подключить в него реле туманок.
Вторым шагом будет подключение выключателя. Если на приборной панели есть свободная кнопка, подключаем фары к ней. Если свободной кнопки, то нужно установить новую.
На следующем этапе реле нужно соединить с аккумулятором. Провод от аккумуляторной батареи нужно подключить к 87 контакту реле

Удобнее пропустить провод под педалями.
Важно включить в электроцепь при установке предохранитель. Это убережет лампы от перегорания и спасет от пожара при коротком замыкании

Номинал предохранителя рассчитывается исходя из мощности фар. Если взять лампочки по 60 ВТ, то ток для питания фар будет составлять: 2*60 Вт/12 В = 10 А. Предохранитель нужно подбирать с большим номиналом. В рассматриваемом случае необходимо использовать предохранитель номиналом 15 А.
Теперь монтируем ПТФ в бампере. Перед тем, как поставить противотуманки, нужно разметить места для фар согласно требованиям. Монтаж ПТФ лучше на снятом бампере. После монтажа фары необходимо надежно зафиксировать с помощью креплений, которые идут с монтажным набором.
Отрицательный провод нужно замкнуть на массу (кузов машины), положительный подключаем к 30-му контакту реле.
На заключительном этапе реле устанавливается на посадочное место, закрепляется. Панель приборов возвращается на прежнее место.

Фотогалерея

Схема подключения туманок

Вторые контакты необходимо присоединить к клемме «плюс» аккумулятора. Их также нужно соединить вместе и провод подключить к контакту 87 на реле.

Затем контакты реле нужно подключить в следующем порядке:

  • 30 подключается через предохранитель к положительной клемме АКБ;
  • 86 либо к массе авто, либо к отрицательной клемме аккумулятора;
  • 85 присоединяется к плюсу АКБ через выключатель и предохранитель ПТФ, который включен в цепь с 30 контактом.

Кнопка включения противотуманных фар минируется в удобном для водителя месте на панели приборов. Реле размещают в монтажном блоке, где можно найти свободный разъем для противотуманных фар. Можно воспользоваться одним из установленных в блоке предохранителей.

В основе другой схемы применяется предыдущий вариант, только положительный провод подключается не к АКБ, а через замок зажигания. В этом случае кнопка противотуманных фар подключается не к аккумулятору через предохранитель, а к любому проводу питания, в котором возникает напряжение при включенном зажигании. Так как по такой схеме включить противотуманки можно лишь после включения зажигания, то можно не переживать оставить их включенными на неработающем моторе. Для соблюдения правил подключения действующему законодательству кнопку включения ПТФ соединить с выключателем наружного освещения машины.

Схема подключения противотуманок через реле

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

  • дополнительные провода и клеммы;
  • предохранитель противотуманных фар;
  • реле противотуманных фар;
  • изолента;
  • колюще-режущие инструменты;
  • кнопка включения, если вы не хотите задействовать одну из неиспользуемых на приборной панели.

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

Далее протягиваем провод от контакта 87 к АКБ, предварительно расположив в удобном месте предохранитель. Контакт 86 реле соединяем с массой в любом удобном месте. Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует.

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Какие выбрать фары

Заводская технология предусматривает монтаж фар в люксовой комплектации. Ведь на сегодняшний день такие изделия выпускаются многими производителями, большими и мелкими.

В торговой сети можно встретить следующие виды изделий:

  • Продукция под брендом Bosch продается всегда в комплекте (2 шт.) и отличается достаточно прочным стеклом и хорошим качеством светового потока. Можно сказать, что это самый надежный вариант, но и его цена заметно выше всех остальных аналогов.
  • ПТФ производства во многом схожи с вышеописанными, но на самом деле их качество заметно уступает первому варианту. Единственное преимущество – более низкая стоимость.
  • Противотуманные фары Киржач на Калину имеют линзообразные выпуклые стекла, что позволяет концентрировать световой поток и направлять его именно туда, куда требуется. Довольно добротное и надежное решение.
  • Изделия под брендом ПроСпорт и другими подобными марками выпускаются китайскими заводами. Судить об их надежности и качестве сложно, так как один вариант может быть отличным, а второй выйдет из строя за очень короткий срок.

Продукция концерна Бош и здесь на ведущих ролях

Совет: лучше останавливать свой выбор на изделиях, которые изготавливают в Рязани и Киржаче. Они все-таки имеют больший ресурс службы по сравнению с китайскими аналогами и не такие дорогие как западные аналоги.

Новая Лада: Ремонт подсветки отопителя Лада Калина

Вопрос, какие противотуманные фары лучше на Калину, вызывает ряд споров, поэтому решение за вами. Как показывает практика, самые популярные варианты — это Бош и Киржач.

Важно! Все из вышеперечисленных вариантов отлично подходят для установки, и вам не придется производить какие-либо переделки в конструкции

Варианты и схемы подключения

Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.

Через реле

Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.

Правила установки через реле:

  1. Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
  2. Найдите место под кнопку.
  3. Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
  4. Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
  5. От контакта № 85 отведите провод к кнопке включения.
  6. Подсоедините массу с реле с помощью контакта № 86.
  7. Поставьте ПТФ на бампер.
  8. Присоедините провод «–» с кузова и «+» контакта № 87.
  9. Включите фары и проверьте их работу.

На заметку!

Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.

Через кнопку

Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.

По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.

Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.

Подключение ПТФ через реле и кнопку

Во время ненастья эффективность фар головного света заметно снижается, что не только делает управление автомобилем менее комфортным, но и сказывается на безопасности поездки.

Световой луч фар ближнего и дальнего света отражается от капель дождя и частичек водяного пара во время тумана, образуя плотную белую пелену.

Настоящим спасением для водителя в таких погодных условиях станут противотуманные фары (ПТФ), которые дают плоский и широкий горизонтальный луч света.

Он стелется над дорогой, хорошо подсвечивая обочину, улучшая видимость самого автомобиля для водителей встречных авто.

Штатные ПТФ редко встречаются в базовых комплектациях автомобилей, однако при желании противотуманки всегда можно приобрести отдельно и установить самостоятельно. Для этого достаточно иметь базовые знания в области электротехники и электроники.

Вот так выглядит схема подключения кнопки ПТФ через реле:

На ней все предельно просто и понятно.

  1. С аккумуляторной батареи плюс через предохранитель идет на контакт реле (30) и далее с контакта (85) идет на один контакт кнопки включения/выключения ПТФ.
  2. На второй контакт кнопки подается минус.
  3. Далее с контакта реле (87) плюс идет на лампы противотуманных фар.
  4. К контакту (86) подключается минус.

Обратите внимание на то, что каждая модель автомобиля имеет свои особенности, поэтому схема может корректироваться

Инструкция — как подключить противотуманки через реле и кнопку на примере Шевроле Нива

Как видно из представленной выше схемы, для подключения противотуманок понадобятся:

  • сами ПТФ;
  • реле противотуманных фар;
  • кнопка включения/выключения фар;
  • предохранитель 10 А;
  • провода и соединительные клеммы.

Для работы также понадобятся некоторые инструменты: отвертки, острый нож для зачистки проводов и изолента.

Работу по установке и подключению противотуманок через реле и кнопку выполняем в следующей последовательности (рассмотрим на примере Шевроле Нива):

  1. Определяем место расположения реле. Поскольку данный компонент имеет небольшие размеры, его можно без труда спрятать за приборной панелью.
  2. Определяем место расположения кнопки включения/выключения ПТФ;
  3. Отмеряем необходимую для подключения длину проводов;
  4. Далее протягиваем медный провод от контакта 30 к аккумулятору (+), предварительно установив в удобном месте предохранитель на 10 Ампер;
  5. Подключаем кнопку противотуманных фар к контакту 85 и устанавливаем в выбранное место. Как правило, кнопка передних ПТФ устанавливается на место штатных кнопок, где стоит заглушка;
  6. Контакт реле 86 в любом удобном месте соединяем с массой;
  7. Устанавливаем противотуманные фары. Производители позаботились о том, чтобы те владельцы, которые пожелают установить противотуманные фары, не выдумывали «велосипед». В передних бамперах Шевроле Нива для этого предусмотрены специальные ниши, которые закрыты заглушками. Для того чтобы их снять необходимо с внутренней стороны бампера открутить саморезы. Вставляем фары и смотрим на обозначения проводов.
  8. Плюсовой провод на них подаем с контакта 87, минус — с кузова авто;
  9. Проводим тестирование.

ВИДЕО ИНСТРУКЦИЯ

Полезные правила — надо знать

При выборе самих противотуманок и места для их расположения следует внимательно ознакомиться с принятыми нормами, которые строго прописаны в ПДД.

Так, на территории России допускается установка только заводских ПТФ, прошедших сертификацию. Подтверждением этого является знак Е22 в круге, который наносится на корпус ПТФ.

  1. Самих противотуманок должно быть две штуки — не больше и не меньше.
  2. Установлены они должны быть на расстоянии не более 40 см от кромки рассеивателя бокового габарита и не ниже 25 см от уровня поверхности дорожного покрытия. У большинства современных автомобилей на бампере предусмотрены штатные места для установки ПТФ.
  3. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

В большинстве противотуманных фар, представленных на рынке, применяется стандартная однонитевая лампа категории Н1. Включаться ПТФ должны только вместе с габаритными огнями.

Неправильная установка противотуманные фар может привести к возникновению ДТП или будет вызывать дискомфорт у водителей встречных автомобилей. Соблюдайте все правила, и вы никогда не попадете в неприятную ситуацию.

Установка и регулировка

Перед тем, как отрегулировать противотуманки, убедитесь в соблюдении следующих требований. Во-первых, приборов должно быть два. Во-вторых, их расположение определяется таким образом:

  • расстояние до боковой поверхности машины не должно превышать 40 см;
  • удаление от дорожного покрытия – не менее 25 см;
  • отверстия для света этих приборов должны находиться в площади проема, пропускающего свет фар ближнего освещения;
  • углы видимости – по вертикали это + 15-100, а по горизонтали +45-100.

Обязательное условие!
Включать противотуманные приборы можно при наличии габаритного света.

Для тех, кто убедился в наличии противотуманок, правильности их установки и полном соответствии требованиям владельца, предлагаем подробную инструкцию о том, как настроить противотуманные фары своими руками.

Видео как сделать регулировку самостоятельно:

Автомобиль обязательно должен стоять на ровной площадке и на расстоянии не менее 5пяти метров от него должна быть ровная и желательно однотонная стена. Идеальным расстоянием будет 10 метров, но если дорога этого не позволяет, то это условие не является обязательным. Конечно, решившим самостоятельно отрегулировать противотуманки, стоит дождаться темноты и проводить процедуру в той части города, где нет дополнительного вечернего освещения.

Также проверьте состояние колес, ведь если одно из них хоть немного спущено, провести регулировку нормально не получится.

Самым главным участником у нас является стена. Именно на ней мы создадим схему, по которой будем проводить настройку противотуманок.

На стене нужно обязательно обозначить следующие параметры:

  • центр машины;
  • центр каждой фары;
  • высота от поверхности земли до центра фары.

Первая прямая линия будет соединять точки, обозначающие высоту, на которой расположены фары

Особое внимание обратите на совпадение по высоте центральных точек. Если машина стоит на ровной поверхности, они должны быть расположены на одном уровне

Регулировка противотуманных фар заключается в создании такого света, который будет в достаточной мере освещать путь водителю и не мешать другим участникам движения. Для этого нужно, чтобы свет и угол его преломления соответствовали некоторым параметрам.

Устанавливаем уровень света

Уровень, на котором должно проходить освещение, определяет угол падения света фар. Высчитать нормальное его положение можно следующим образом.

Если угол падения ближнего света составляет 1%, то есть на расстоянии пяти метров от стены он будет ниже обозначенных точек на стене на 5 см.
Данные о том, какой угол падения предусмотрен у фар, можно увидеть непосредственно на их поверхности. Отмеряем вниз от нашей прямой линии столько сантиметров, сколько м высчитали с учетом угла падения, обозначенного на фарах и расстояния от стены машины, и смотрим, как светят наши противотуманки. В норме свет должен абсолютно ровно проходить по этой линии, преломляясь только в центральных точках.

Регулировка точки преломления

Обратите внимание!
Угол преломления света должен происходить именно в центральной точке фары. Отметить эту точку элементарно

Большинство производителей даже ставит крестик или прочее обозначение в центре, но, если его нет, можно самостоятельно его обозначить без особых проблем и также отметить на стене

Отметить эту точку элементарно. Большинство производителей даже ставит крестик или прочее обозначение в центре, но, если его нет, можно самостоятельно его обозначить без особых проблем и также отметить на стене.

Таким образом, перед тем, как настроить противотуманки, нужно выяснить угол падения и точку преломления света
, и отталкиваясь от этих параметров добиваться освещения по нужному расстоянию от обозначенной линии.

Следить за состоянием противотуманных фар нужно постоянно. «Родные» они или установленные уже после приобретения авто, время от времени их работа может быть нарушена. Следить нужно не только за высотой, но и за яркостью освещения. Также отметим, что проводимая в автосалонах эта процедура не всегда проводится правильно. Настройка не потребует много времени, но обеспечит безопасное движение на дороге для водителя, пассажиров и других участников движения.

Чем регламентируется установка ламп в фарах

Установка любых ламп в фары автомобиля регламентируется ПДД. В приложении к «Основным положениям по допуску транспортных средств к эксплуатации» приведен перечень неисправностей, запрещающий использование авто.

Тем, кто намеревается установить или изменить осветительное оборудование своего автомобиля, необходимо внимательно изучить третий пункт данного перечня о внешних осветительных приборах. Если доработки фар с использованием светодиодных ламп будут соответствовать данным требованиям, то и проблем с автоинспекцией не возникнет.

Разрешена ли установка светодиодных фар

В первую очередь правила предусматривают соблюдение безопасности на дороге, а неправильно установленное освещение в автомобиле может ослепить встречного водителя и привести к аварийной ситуации.

В двух случаях установка диодных лампочек в фары является полностью законным действием:

  • автомобиль изначально укомплектован светодиодами на заводе;
  • в линейке данной модели есть комплектации со светодиодными фарами.

В первом случае установка ламп не вызывает никаких сложностей. Простая замена перегоревшей лампочки на точно такую же решает проблему.

Во втором случае необходимо полностью поменять фару, купив запчасть от более дорогой комплектации данного авто. Подобная замена не вызовет вопросов у инспекторов ДПС и не послужит источником опасной ситуации на дороге, поскольку она не попадает под категорию внесения изменений в конструкцию машины.

Самостоятельно нельзя устанавливать светодиодные лампы в фары головного света, если конструкцией автомобиля это не предусмотрено. Такое изменение является административным правонарушением и влечет за собой наказание.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
