Автомобильные фары, правила использования, история

Какие приборы используются днем

Несмотря на перечисленные условия, которых может вам показаться, слишком много, все очень просто и логично. Ниже мы рассмотрим каждый случай применения того или иного светового прибора согласно правилам дорожного движения, актуальным на март 2017 года.

Первое с чего стоит начать – это, конечно, время эксплуатации машины. Разберем каждый из них, а также частые, вопросы, которые, бывает, что возникают у владельцев машин.

Дневное время в сутках — самое активное, что связано с режимом нашей жизни. В период светлого времени суток допустимо включать дневные ходовые огни, которые могут подменяться работой противотуманок или фарами с ближним светом. Наверное, стоит уточнить, что все они должны работать по отдельности, не нужно включать все сразу. Если у вас, к примеру, отсутствуют ДХО, то воспользуйтесь ближним светом. Решение тут вы принимаете самостоятельно.

Запрещается, согласно правилам ПДД, днем переходить на дальний свет, а так же запрещено ездить с включенными только одними противотуманными фонарями, расположенными сзади. Это попросту не логично.

Светодиодная оптика

На шоссе общего пользования все чаще встречаются автомобили с источниками света класса LED. Маркированные лед-линзы охватывают большую площадь дороги и способны проработать более 10 000 часов.

Многих автовладельцев интересует вопрос, какая маркировка светодиодных фар с завода и можно ли самостоятельно установить диоды вместо галогена или ксенона. Оптика с диодами имеет надпись HCR, обозначающую обычные галогеновые лампы. Однако шифр всех отражателей и линз дополнительно содержит приставку LED, а их конструкция существенно отличается.

В дневных ходовых огнях лампа встроена в корпус без какой-либо маркировки. Расположение огней регламентируется руководством по безопасности транспорта.

Лампа газовая

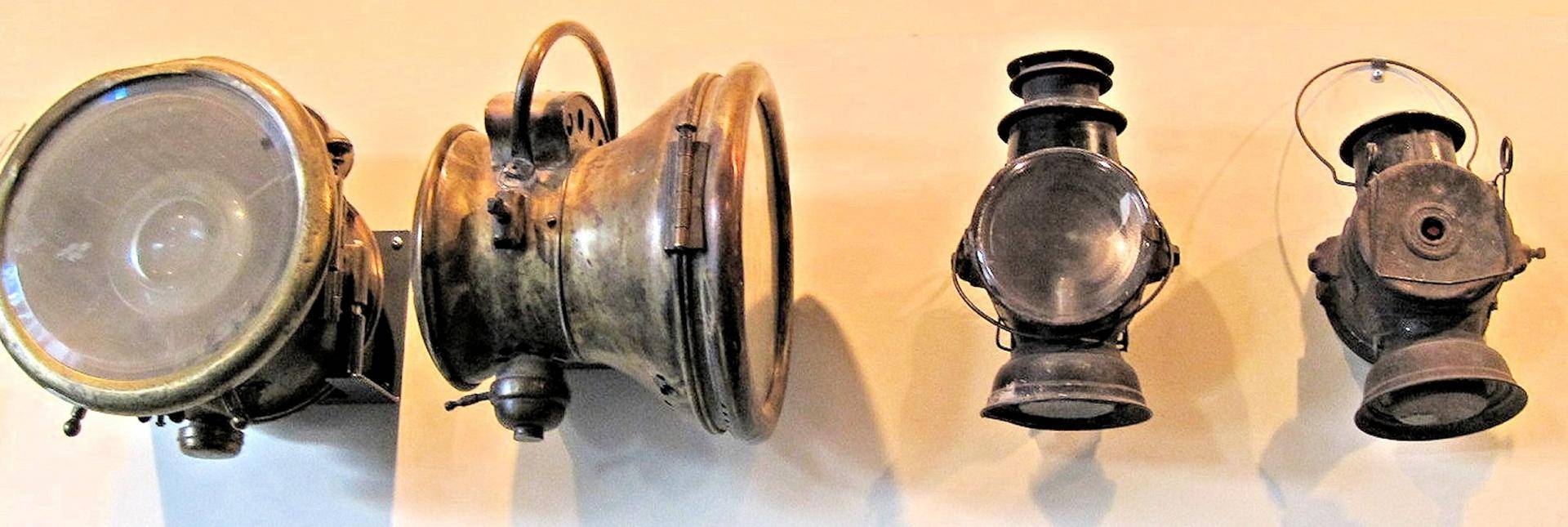

Решение предложил Луи Блерио в 1896 году, запатентовав ацетиленовую лампу и генератор. Прелесть этого решения была в том, что горючий газ ацетилен вырабатывался прямо на машине при соединении карбида кальция и воды. Без воды карбид был почти безопасен, а объем производимого газа легко регулировался поступлением воды в генератор.

Пламя ацетиленовой горелки оказалось очень мощным, ярким и довольно «чистым» — копоти почти не было, что позволяло использовать различные оптические элементы в компактной фаре. А объем готового ацетилена, весьма опасного газа, склонного к детонации и самовозгоранию, оказывался невелик. К тому же, ацетиленовый генератор можно было расположить подальше от фар, которые часто повреждались.

Карбид в фарах позволял несколько часов работать без перерыва, а зеркало можно было чистить раз в сутки. Это было очень удобно в то время, ведь регламентные работы по фарам можно было привязывать по времени к обслуживанию двигателя. Самые лучшие карбидные лампы тех времён можно было не обслуживать годами, а свет от ламп был очень мил человеческому глазу, но пришло электричество, и вытеснило газ из автомобилей. Со временем электрические лампы стали жить дольше, а в автомобилях появились генераторы. Это стало окончанием эры карбида в фарах.

Общие сведения о наружном освещении автомобиля

Система освещения современного автомобиля объединяет множество осветительных приборов. Кроме внешнего система также обеспечивает освещение салона, капота и даже багажного отделения (в некоторых автомобилях). Внешние осветительные приборы включают: фары ближнего и дальнего света, расположенные спереди, противотуманные фары, фары-поворотники, габаритные огни, стоп-сигналы и осветители номерного знака.

Передние фары

Фары, расположенные спереди, обеспечивают хорошую видимость дороги в условиях отсутствия естественного или искусственного освещения последней либо его недостаточность. Эти фары также предназначены для того, чтобы водители, приближающиеся по встречной полосе, были в курсе наличия встречного движения. На большинстве современных автомобилей передние фары имеют единую конструкцию, в состав которой входит фара дальнего и ближнего света.

Ближний свет фар является ассиметричным и обеспечивает лучшее освещение по бокам дороги. Дальний свет фар, напротив, обеспечивает лучшее освещении впереди, по ходу движения, но его не рекомендуется использовать при наличии встречного потока, так как такой свет очень яркий и может ослепить других водителей. Более того, использование дальнего света после подачи другими водителями специальных сигналов о просьбе переключить на ближний, считается грубым нарушением ПДД и может привести к ДТП и административной ответственности.

Фары-поворотники

Фары-поворотники нередко встраиваются в конструкцию вместе с фарами ближнего и дальнего света. Они управляются рычагом, находящимся на левой стороне от руля. Этот рычаг, при его перемещении, включает один из поворотников, затем, при повороте рулевого колеса, фиксирует положение характерным щелчком и, после завершения маневра, автоматически возвращается в исходное положение. Фары-поворотники устанавливаются как спереди, так и сзади автомобиля. А у некоторых транспортных средств эти фары имеются и по бокам (как правило, у большегрузных и маршрутных транспортных средств). Некоторые дублирующие фары-поворотники устанавливаются в тыловую часть зеркал заднего вида.

Габаритные и дневные ходовые огни

Габаритные огни представляют информацию о размерах автомобиля другим водителям. Они расположены и в передних и в задних блок-фарах. Огни автоматически включаются при торможении автомобиля, а также когда двигатель автомобиля работает на остановке или стоянке.

Дневные ходовые огни значительно улучшают видимость автомобиля другими участниками движения. Отличаются от габаритных более интенсивным светом.

Противотуманные фары

Противотуманные фары не являются обязательными и могут быть установлены, по желанию автовладельца, уже после приобретения автомобиля. Свет этих фар достаточно специфичный и расфокусированный. При движении в тумане, он как будто «прорезает» дымку насквозь, освещая различные препятствия впереди, в виде других транспортных средств, упавших деревьев, камней и т.д. Противотуманные фары, как правило, устанавливаются спереди, снизу от основных осветительных приборов.

Остальные световые приборы

Особыми внешними световыми приборами являются проблесковые маячки. Эти приборы устанавливаются на автомобили специальных служб (МВД, ФСБ, МЧС, скорая медицинская помощь и т. д.) и предназначены для привлечения внимания других участников дорожного движения, чтобы те были готовы в нужный момент уступить дорогу такому транспортному средству. Эти приборы представляют собой два маячка, вращающихся вокруг своей оси.

Маячки, как правило, бывают синего и красного цвета. Кроме вышеупомянутых транспортных средств, проблесковые маячки также устанавливают на транспортные средства, перевозящие опасные грузы и водители специальных инженерных машин

Но такие маячки не дают им преимущества в движении, а лишь информируют водителей о необходимости соблюдения осторожности

Отдельной категорией внешних световых приборов являются световозвращающие элементы (знак аварийной остановки, обозначения габаритов груза и т. д.). Но их регулировка не вызывает особого труда, т. к. они всегда устанавливаются вручную и временно.

Важность правильной настройки фар

Свет фар и безопасность

Регулировка фар играет важную роль для безопасности движения. Если настроить фары неправильно, то, во-первых, освещение ситуации на дороге в тёмное время суток может быть недостаточным для того, чтобы водитель замечал препятствия и опасности. Во-вторых, неправильно настроенные фары могут ослеплять водителей, движущихся во встречном направлении.

Требования законодательства к внешним световым приборам

Неправильная настройка фар однозначно может привести к излишнему вниманию сотрудников ГИБДД, которые могу зафиксировать это обстоятельство, как нарушение ПДД. Существует несколько официальных требований, предъявляемых к внешним световым приборам. Они представлены ниже:

  1. Количество, тип, цвет, расположение, режим и другие характеристики работы внешних световых приборов должны полностью соответствовать конструкции автомобиля.
  2. Внешние световые приборы и световозвращатели не должны быть загрязнены.
  3. Рассеиватели, установленные на световые приборы, должны соответствовать типу светового прибора.
  4. Световые приборы, установленные спереди, не должны иметь огни любого другого цвета, кроме как белого, жёлтого или оранжевого. А световозвращающие элементы должны отражать только белый свет.
  5. Световые приборы, установленные сзади, не должны иметь огни любого другого цвета, кроме как белого, желтого или оранжевого. А световозвращающие приборы должны отражать только красный цвет.

Несоблюдение этих условий часто приводит к несению водителем административной ответственности.

Какой тип фар лучше для вас?

Ниже мы по разделам объясним вам, как работает каждый тип фар, используемый сегодня в автомире. Естественно, каждый вид автомобильной оптики имеет свои плюсы и минусы. И это логично, поскольку известно, что идеального в мире не существует. Также вы должны понять, что не всем водителям нравятся современные технологии. Например, есть водители, которые ни за что не хотят отказываться от старых надежных галогенных ламп в пользу того же ксенона или светодиодов.

А какой тип фар нравится вам? Например, многие автолюбители ломают голову перед покупкой машины, решая, какой тип освещения должен быть в машине. И, тут, конечно, дилемма более сложная. Ведь наш выбор должен зависеть не только от каких-то вкусов и личных взглядов, но и от того, что выгоднее: галоген, ксенон или светодиод?

Галогенные лампы являются самым старым типом источника света в автомобильных фарах. Если вы ищете дешевые и относительно надежные фары, то вас не должно беспокоить, что галогенная оптика устарела по сравнению с современными фарами. Галогенное освещение в автомобиле проверено временем и зарекомендовало себя с довольно-таки хорошей стороны. Сегодня автомобили с галогенными фарами стоят намного дешевле, чем машины с ксеноновой или светодиодной оптикой.

Однако галогенные фары, как правило, выглядят сегодня устаревшими. Им просто не хватает высокотехнологичного внешнего вида, а также более интересных опций. В том числе галогенная оптика не может сравниться с качеством освещения дороги по сравнению с ксеноновыми или светодиодными фарами. Но главное – галоген не может соперничать с более современными фарами по сроку службы. Галогеновые лампы имеют маленький срок службы в отличие от ксеноновых или светодиодных ламп.

С другой стороны, стоимость ксеноновой лампы существенно больше галогенной. Кроме того в ксеноновых фарах используется электрооборудование, которое со временем выходит из строя. В том числе есть проблема с выгоранием линз в оптике, стоимость замены которых может быть сопоставима со стоимостью новых галогенных фар.

Так что светодиодные источники освещения, вероятнее всего, в скором времени отправят на пенсию не только галоген, но и ксенон.

Сегодня на авторынке представлено огромное количество различных светодиодных фар, начиная от самых простых и до невероятно сложных (и, следовательно, дорогостоящих для ремонта и замены). Светодиоды не только выглядят современно. На их основе автопроизводители стали разрабатывать новые виды автомобильной оптики, представив автомиру матричные и лазерные фары.

В настоящий момент матричные фары появились пока только на премиальных автомобилях, поскольку эта технология еще дорога. Матричная технология LED основана на объединении светодиодов с датчиками, что позволяет адаптировать лучи света для максимального охвата дороги впереди машины, беря в расчет встречное движение. В итоге эта технология, по сути, отправила дальний и ближний свет на пенсию. В матричных фарах у водителя нет необходимости выбирать, на каком освещении ехать (ближний, дальний). Автоматика сама решает, как освещать дорогу.

Ну и, наконец, в мире теперь есть и лазерные фары, которые предлагают лучшую осветительную мощность. Но пока их можно найти только в нескольких новых автомобилях премиум-сегмента. Причина, по которой лазерные фары пока не появились на обычных автомобилях, – это себестоимость этих фар, а также невероятно дорогая стоимость их ремонта/замены (в некоторых машинах стоимость одной фары может составлять 8000-10000 долларов). Но главной проблемой лазерных фар является их хрупкость. Например, даже при небольшом ударе и появлении трещины на стекле фары требуется полная замена блока оптики.

Итак, после того как вы получили общее представление о типах фар в сегодняшней автопромышленности, давайте теперь перейдем непосредственно к описанию каждой технологии, чтобы вы смогли выбрать для себя, какая оптика подходит вам больше всего. Вот как каждый тип фар работает.

Стоит ли регулировать фары самостоятельно?

Добавим один нюанс: стоит понимать, что регулировка фар вручную, это скорее вынужденная мера. Конечно, проще приехать на СТО или к знакомому автосервисмэну, где вам на профессиональном, возможно качественном, оборудовании со знанием дела и без нарушения требований ГОСТа отрегулируют фары

Обратите внимание, что в «Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств», в главе «Внешние световые приборы», есть пункт 3.2, где сказано, что: «Регулировка фар не соответствует ГОСТу Р 51709-2001». ГОСТ Р 51709-2001 пункт 4.3, можете на досуге изучить требования государства к установленным стандартам

Если настройки не соответствуют стандартам, то и эксплуатация автомобиля будет запрещена. Ведь с неправильно отрегулированными фарами (или со сбитыми их регулировками) автомобиль становится опасным на дороге или шоссе. Ослепление водителей встречных ТС, плохое освещение обочины, неправильное освещение дорожного полотна и так далее. Вот к чему приведет отклонение от установленных норм.

Так, что, хоть ниже в материале мы приведем пример ручной настройки фар, лучше использовать возможности автосервиса с профессионалами, которые быстренько вам все отрегулируют. Стоимость вряд ли покажется вам большой, тем более регулировку нужно проводить иногда даже реже чем 1 раз в год. От 600 до 1.500 рублей, и фары светят не хуже новых.

Для всех остальных, кто решит расширить свой кругозор, приводим в пример ручную настройку. Все же, полезно знать немного больше, чем знают другие.

Регулировка фар: что говорит закон

В рамках проведения техосмотра для получения диагностической карты обязательно проводится проверка регулировки передних фар.

В настоящий момент на территории России действует Постановление Российской Федерации от 12.02.2018 года № 148 «О внесении изменений в Правила проведения технического осмотра транспортных средств». Согласно этому постановлению, в России ужесточились требования к проведению обязательного техосмотра автотранспорта. Так, после вступления в силу постановления регулировка фар теперь регулируется не ГОСТом Р 51709-2001, а техническим регламентом Таможенного союза «О безопасности колесных транспортных средств».

Вот эти требования к регулировке фар:

 3.8.4. Угол наклона плоскости (рисунок 3.1), содержащей левую (от транспортного средства) часть верхней светотеневой границы пучка, именуемый углом регулировки ближнего света фар типов C, HC, DC, CR, HCR, DCR, должен быть в пределах 0,2% в вертикальном направлении от нормативного значения угла регулировки, указанного в эксплуатационной документации и (или) обозначенного на транспортном средстве.  При отсутствии на транспортном средстве и в эксплуатационной документации данных о нормативном значении угла регулировки, фары типов C, HC, DC, CR, HCR, DCR должны быть отрегулированы в соответствии с указанными значениями угла регулировки ближнего света фар на рисунке 3.1, а или б и в таблице 3.2. Нормативы угла регулировки заданы в зависимости от высоты H установки оптического центра фары над плоскостью рабочей площадки. Правый участок следа светотеневой границы пучка ближнего света фар типов C, HC, DC, CR, HCR, DCR на экране может быть наклонным или ломаным. 3.8.5. Угловое отклонение в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар типов C, HC, DC, CR, HCR, DCR от вертикальной плоскости, проходящей через ось отсчета, должно быть не более 0,2%. 3.8.6. Сила света каждой из фар в режиме «ближний свет», измеренная в вертикальной плоскости, проходящей через ось отсчета, должна быть не более 750 кд в направлении 34′ вверх от положения левой части светотеневой границы и не менее 1600 кд в направлении 52′ вниз от положения левой части светотеневой границы. Проверку силы света фар в режиме «ближний свет» проводят после регулировки положения светового пучка ближнего света в соответствии с пунктом 3.8.4. При несоответствии силы ближнего света установленным нормативам проводят повторную регулировку в пределах 0,1% в вертикальном направлении от номинального значения угла по таблице 3.2 и повторное измерение силы света. 3.8.7. Максимальная сила света всех фар, которые могут быть включены одновременно в режиме «дальний свет», не должна превышать 300 000 кд. Силу света фар типов R, HR, DR измеряют в направлении оптической оси фары после проведения регулировки в соответствии с настоящим пунктом. Фары типов R, HR, DR должны быть отрегулированы так, чтобы центр светового пучка лежал на оси отсчета фары. N 29)

и размещение контрольных точек на экране:

 а) для режима «ближний свет» с наклонным правым участкомсветотеневой границы б) для режима «ближний свет» с ломаным правым участкомсветотеневой границы в) для противотуманных фар(введено  Совета Евразийской экономической комиссииот 16.02.2018 N 29) Геометрические показатели расположения светотеневой границыпучка ближнего света фар на матовом экране в зависимостиот высоты установки фар(в ред.  Совета Евразийской экономической комиссии от 16.02.2018 N 29) Таблица 3.2

Расстояние от оптического центра фары до плоскости рабочей площадки H, ммУгол регулировки ближнего света фары
угл. мин.процентов
Не более 800от -34 до -52от -1,0 до -1,5
Свыше 800, но не более 1000от -34 до -69от -1,0 до -2,0
Свыше 1000от -52 до -69от -1,5 до -2,0
Для транспортных средств категории N3G с высотой установки фар более 1200 ммот -69 до -87от -2,0 до -2,5

  3.8.8. Противотуманные фары должны быть отрегулированы в соответствии с указаниями изготовителя транспортного средства в эксплуатационной документации, или если они недоступны или отсутствуют, то светотеневая граница должна находиться ниже линии H в соответствии с таблицей 3.3 (рисунок 3.1в). Однако во всех случаях угол регулировки света противотуманной фары типа B не должен быть менее угла  регулировки фары ближнего света(в ред. решения Совета Евразийской экономической комиссии от 16.02.2018 N 29).

Вот как работают светодиодные, галогенные, ксеноновые, лазерные фары.

Итак, мы рассмотрим в нашей статье различные типы автомобильных фар и объясним вам, как работает каждая технология. В том числе мы познакомим вас с будущими технологиями, которые изменят автомобильную оптику до неузнаваемости.

На заре автопромышленности автомобильные фары были просты: лампочка с отражающей чашей и стеклянная крышка – вот и вся конструкция передней оптики. Но это было лучше, чем ничего. Несмотря на то что первые фары имели небольшую мощность, они хоть как-то делали автомобиль видимым на дороге, а также немного помогали водителю ехать в темное время суток. Правда, о движении в полной темноте речи не шло. Первые фары были не способны обеспечить нормальную освещенность дороги.

Со временем желание автомобилистов видеть, куда они едут в темноте, привело к появлению в автопромышленности технологичных фар. Мы стали свидетелями появления галогенной оптики. Затем на сцене автопромышленности появились ксеноновые лампы, которые сделали огромный скачок в автомобильном освещении. Но поскольку автопроизводители полвека искали, как сделать автомобиль экономичным, разработки автомобильной оптики не остановились. В итоге на смену ксеноновой оптике вместе с облегченными кузовами, двигателями и т. п. пришла светодиодная оптика, которая за короткий срок стала популярна во всем мире.

Однако на этом технологии оптики не перестали эволюционировать. Использование светоизлучающих диодов стало развиваться и дальше. В итоге миру были представлены светодиодные матричные фары, которые иногда еще называют адаптивной LED-оптикой.

После этого Audi и BMW пошли еще дальше, представив уникальную технологию лазерных фар, которая подтолкнула развитие автомобильной оптики в будущее. Интересно, как скоро снова произойдет следующий прорыв в этой сфере? Кто знает. Вполне возможно, что уже завтра будет представлена новая технология автомобильного освещения, которая снова перевернет наше представление об автомобильной оптике.

Ну, а пока давайте подробно рассмотрим все варианты (типы) фар, которые сегодня уже используются в автопромышленности.

Правила использования световых приборов авто

Резюмируя все вышесказанное, рассмотрим основные нюансы использования внешнего освещения машины. Правила дорожного движения запрещают автомобилистам следующее:

  • ехать без включенного ближнего или дальнего света ночью, в тоннеле или в условиях недостаточной освещенности;
  • включать задний противотуманный фонарь при хорошей видимости;
  • применять дальний свет на хорошо освещенных дорогах населенных пунктов или при встречном разъезде;
  • останавливаться на неосвещенных участках дороги без включенных габаритов;
  • передвигаться по дорогам общего пользования днем без использования ДХО или ПТФ.

Неправильное использование световых приборов чревато возникновением ДТП. Также водителя могут оштрафовать. Размер штрафа зависит от степени правонарушения.

Правила использования автомобильными фарами

Ближний свет фар совместно с габаритными огнями должен быть включен при движении автомобиля даже на освещенной городской дороге. Для Украины данное правило действует в период с 1 октября по 1 мая и только во время езды за городом.

При недостаточной видимости или в темное время, при движении в тоннелях водителю предоставляется на выбор включить дальний или ближний свет фар.

Во время разъезда за 150 метров до встречного транспорта дальний свет переключим на ближний. Также потребуется переключиться, если водитель встречного транспорта посигналит о возможном ослеплении.

Это основные требования Правил дорожного движения по использованию приборов внешнего освещения. Чтобы ознакомиться более подробно с порядком использования фар, можно заглянуть в ПДД.

Какой свет правильно использовать при плохой видимости на дороге

Для тех, кто ежедневно передвигается на машине, самыми частыми нарушителями спокойствия становятся: утренний туман, плотный снегопад, ливень и сумеречное время. Чтобы повысить безопасность движения, вы можете эксплуатировать фары в режиме и дальнего света, и ближнего

Здесь обратим ваше внимание на то, что плохая видимость по причине погоды и ночное время суток – это разные условия, согласно ПДД. А потому применять ночью дальний свет и в условиях плохой видимости, необходимо согласно установленным правилам

Условиями плохой видимости считаются такие, которые ограничивают кругозор водителя менее чем на 300 м вперед. Если в такой ситуации вы решили прекратить движение, то можете включить габариты совместно с противотуманками или ближним светом фар. Либо включите противотуманные фары совместно с дальним или ближним светом плюс задние противотуманки.

Соответственно, нарушением будет применение противотуманок без ближнего или дальнего света, и сюда же относятся включенные ДХО.

Виды освещения

Сегодня появляются все новые виды лампочек в фары с улучшенными характеристиками

Водитель имеет возможность приобрести любую оптику, но важно знать как она работает и подойдет ли она к автомобилю

Галогеновые фары

Сейчас большое распространение получили ксеноновые фары, однако несмотря на это галогенная оптика остается одной из самых часто приобретаемых.

Это обосновывается тем, что себестоимость галогенных ламп намного ниже, чем у ксеноновых. К тому же они достаточно эффективны, если это не автомобиль класса люкс.

Также для подобного типа освещения не требуется дополнительного оборудования, с помощью которого преобразуется ток.

Светодиодные лампы

Эксперты прогнозируют, что в скором времени почти все автомобили перейдут на подобный вид освещения. Его уже активно используют в качестве габаритного света, ведь таким образом снижается потребление топлива, а значит приводит к экономии средств.

Целью многих компаний стало именно повышение экономичности любыми способами. По этой причине внедрение светодиодов стало актуальным на сегодняшний день. При этом такие лампы моментально выдают максимально яркий свет, т.к. им не нужно время для накаливания.

Главный недостаток такой продукции – высокая стоимость производства. Однако вскоре ее обещают сравнять с себестоимостью галогенового освещения.

Самые популярные компании активно инвестируют в подобные разработки, выпуская марки автомобилей с различными вариантами использования данной технологии.

Светодиодные матрицы

Такая оптика имеет ряд преимуществ перед обычными светодиодными лампами.

Самое главное их преимущество — они имеют возможность освещать встречную полосу, но не ослепляют других водителей.

Такие матрицы состоят из множества светодиодных ламп, создавая подобие экранных пикселей. Таким образом, они обладают высокими характеристиками и отменным качеством.

Передняя оптикаЗадняя оптика

Освещение оснащено умным управлением, позволяя освещать все вокруг, но не ослеплять пешеходов или водителей. Однако такая оптика почти не используется в настоящее время, т.к. ее производство слишком затратное.

Лазерные фары

Лучшее нововведение в современной автомобильной оптике. Активно начало использоваться на гиперкарах BMW.

Технология оснащена сложными конструкциями, с помощью которых происходит преобразование света в одним сплошной пучок, проецирующийся на дорогу в довольно широком спектре. Его дальность также поражает, ведь составляет более чем 500 метров.

Помимо этого, они обладают невероятной яркостью, которая примерно в 10 раз превышает яркость всех вышеуказанных видов фар.

В настоящее время для создания такой оптики требуется три светодиодных лазера, однако сообщают, что вскоре будет представлена продукция всего с 1 лазером, а значит сократится ее себестоимость.

Также читайте что такое биксеноновые фары.

Тюнинг и ремонт ВАЗ 2110

Информация, представленная в этой статье, будет касаться разбору фары ВАЗ 2110. Для чего же нужно разбирать фару? В моем случае, я делал это для того, чтобы вставить диодную ленту внутрь фары. Также это пригодится тем, у кого фара потеет. Причины могут быть разные. Как снять фару с ВАЗ 2110 в этой статье я описывать не буду, так как подробную информацию об этом вы можете найти ЗДЕСЬ.

Ну что ж, приступим к самому процессу. Для того чтобы разобрать фару ВАЗ 2110 нужно набраться терпения. Так как процесс разбора просто, но может подзатянуться.

Сначала рассмотрим, как разобрать фару ВАЗ 2110 (Киржач)

Итак, первым делом нужно снять стекло с фары. Я считаю этот этап самым долгим и опасным

Опасным, потому что при неосторожности можно разбить стекло

А) Вставляем в край фары, между стеклом и пластмассовым блоком отвертку или нож.

Б) При этом появиться небольшая щель, через которую можно вставить канцелярский нож и начать обрезать герметик.

В) будьте аккуратны, не спешите, не вставляйте отвертку сильно глубоко, иначе стекло фары просто треснет.

Г) Проходимся ножом по всему периметру фары. Если герметик не поддается, фару можно прогреть феном.

Д) Когда по всему периметру фары чуть подрезали герметик, можно аккуратно отвертку утопить больше в глубь фары или вставить отвертку потолще.

Е) И опять проходимся ножом по всему контуру. (с первой фарой я игрался 2 часа, со второй меньше, то ли опыта набрался, то ли герметика было там меньше. Вторая мне поддалась за пол часа).

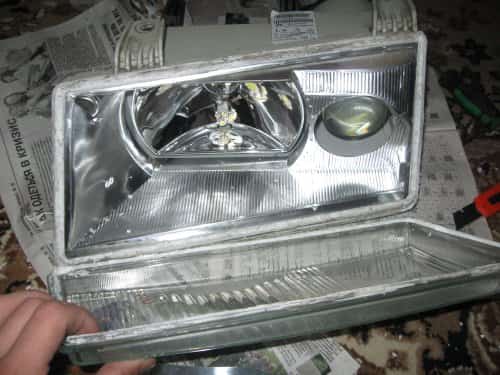

Ж) Когда стекло уже полностью отошло, снимите его с фары. Будьте аккуратны, так как стекло у меня зацепилось за хромированную пластмасску внутри фары. А она то прикруче сзади фары тремя болтами. Поэтому, если и у вас так случилось, подденьте ее канцелярским ножом, чтобы она отцепилась от стекла.

Со стеклом разобрались, идем дальше.

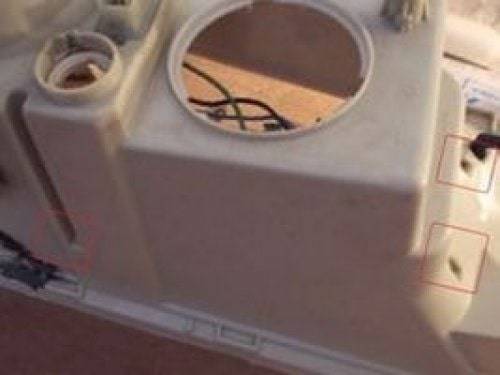

2. Снимаем хромированную вставку. Для этого сзади фары откручиваем 3 болта.


3. Если вам нужно будет снимать модуль фары и отражатель, то через отверстие для гидрокорректора снимите пружину.


4. Теперь закрутите регулировочные винты по максимуму, вставьте ручку отвертки и выкрутите регулировочные винты.


5. Теперь из пластмассового корпуса фары можно достать плату.

Вот и все, теперь рассмотрим разбор фары ВАЗ 2110 (Bosh). С ней все гораздо проще.

  1. Стекло на фаре Бош снимаемся очень просто, так как оно не проклеено герметиком. Отстегните защелки фары.

3. Для съема отражателя нужно выкрутить винты регулировки и вытянуть колпачек, который закрывает лампочку ближнего света, для этого подденьте его отверткой с другой стороны.

Маркировка фар

Маркировка автомобильной фары несет в себе большое количество информации, знать которую необходимо. Фирма-производитель может быть следующая AL, Aspock, Bosch, Britax, Carello, CEV, Cobo, Gmak, Hella, Ermax, Europoint, Koito, Ichikoh, Icjpoint, Imasen, Jokon, Lescoa, OEW, Olsa, Освар, Rinder, Reiluxia, Rubbolite, TRW, THK, Schefenacker, Seima, Sylvania, Sidler, Socop, Stanley, SWF, Superpoint, Valeo, Vignal, Yorka, ZKW, ULO.Международное обозначение категории: С – ближний свет, R – дальний свет, H – только с галогенной лампочкой, HCR – ближний и дальний с галогенной лампочкой, DC – ближний ксенон, DCR – дальний и ближний ксенон, PL – пластмассовый рассеиватель, S – лампа-фара (цельностеклянная), В – противотуманная фара, А – габаритный огонь. 02 – код официального утверждения.

Принцип работы линзованной оптики

Линзованная оптика состоит из линзы — главного элемента этого вида фар, лампы (газоразрядной, галогенной или светодиодной) отражателя. Световой пучок формируется за счет света лампы и отражателя в виде оптической колбы, а также корректора и экрана, которые корректируют его, создавая более четкую светотеневую границу. После линза получает поток света и усиливает его, проецируя на дорожное полотно.

Далее более подробно об основных рабочих элементах линзованной оптики.

Лампы. В зависимости от необходимости и комплектации фара с линзой может быть оснащена “галогенками”, ксеноновыми лампами или светодиодами.

Линза. Главный элемент всей конструкции, который и лег в основу названия этого типа головной оптики. Линзы видно сразу, даже когда фары не горят они выглядят современно, красиво и эстетично. Линзы усиливают и равномерно распределяют полученный от отражателя и затвора пучок света. В некоторых модификациях линзы оснащены функцией смягчения светотеневой границы, то есть грань между темной и светлой частями дороги.

Отражатель. Он выполнен в классическом стиле и выполняет роль отражающего элемента, который передает пучок света на линзу. В линзовой оптике используется эллиптический отражатель, что позволяет свету фокусироваться в узкой точке возле передней части отражателя, после чего попадает на затвор (корректирующий экран). Далее более подробно о последнем.

Корректирующий экран. Этот элемент считается одним из основных в структуре линзовой оптики, классические фары с отражателями просто не имеют затвора. Экран выполняет роль заслонки, прерывающей луч света снизу, в результате чего происходит его моментальное отключение. Это позволяет эффективно освещать дорогу, не ослепляя при этом встречный поток транспорта. Похожий принцип используется в технологии биксеноновых фар, в которых “шторка” переключает ближний и дальний свет.

Плюсы линзованной оптики:

  1. Более эффективный источник освещения по сравнению с фарами на отражателях;
  2. Равномерный световой пучок точно направленный в нужном направлении;
  3. Низкая вероятность ослепления других водителей;
  4. Меньшие светопотери по сравнению с классическими фарами.

Минусы линзованных фар:

  1. Высокая стоимость (от 50 тыс. руб. за фару в зависимости от марки и модели авто);
  2. Более сложная конструкция;
  3. Большие габариты по сравнению с фарами, оснащенными одними отражателями;
  4. Установка линз в фары, которые из завода не предусматривают такой модификации чревато неприятностями с представителями закона, а также проблемами во время прохождения техосмотра;
  5. Доработка фар и оснащение их линзами может привести к ослеплению других участников дорожного движения, а также к проблемам с самими фарами (помутнение, запотевание, и прочие неприятности которые происходят после вскрытия блок-фар).
