Устройство, принцип работы климат контроля в автомобиле

Устройство системы и её работа

Составляющие элементы системы следующие:

  • Компьютерный блок управления, это мозг. В его составе контроллер, с вшитыми программами управления, и пульт ввода информации – электронные или механические регуляторы.
  • Сейчас калибровка блока может быть выполнена вручную или с пульта управления дистанционно. Получив информацию, блок управления начинает проверку климата с помощью датчиков и после этого руководить всеми подчиненными устройствами – происходит регулировка работы вентиляторов, калибровка заслонок, снижение либо повышение температуры воздуха, идущего на обдув салона.
  • Датчики находятся не только внутри салона но и снаружи. Внутренние нужны для контроля климата в тех зонах, где они находятся. На выходе отопителя и охладителя датчики тоже имеются.
  • Датчики, расположенные в салоне обдуваются принудительно, чтобы информация от них поступала быстрее. В более много зональной системе датчиков больше. Наружные служат для проверки загрязненности воздуха и температуры снаружи машины.

В категории исполнительных механизмов находятся отопитель и охлаждающий элемент и их приводы заслонок, вентиляторы, решетки, фильтры и прочее. Подробно во всех деталях устройство системы должен знать тот, кто специализируется на её ремонте.

Нам с вами хватит и этого. Важнее понимать обозначения кнопок управления и уметь настроить параметры. И какие меры профилактики, выполнять для его бесперебойной работы, мы ведь заинтересованы, чтобы система проработала подольше?

Устройство системы климат-контроля

Климат-контроль состоит из большого количества устройств. В частности:

  • Электронный блок управления. Это, пожалуй, самая главная часть системы, ее “мозг”. В его состав входит контроллер с программами управления и система ввода информации. Это могут быть механические или электронные регуляторы. Как правило, информацию в современные блоки управления вводят цифровым методом, в том числе с помощью пульта дистанционного управления. На основе поступающей информации программа контроллера руководит исполняемыми устройствами — скоростью вращения вентилятора, положением заслонок, подает команду на увеличение или уменьшение температуры выдуваемого воздуха.
  • Датчики. Они расположены как в салоне машины, так и с внешней стороны. Внутренние датчики контролируют климатические показатели в тех зонах, где они установлены. Также отдельно имеется датчик контроля температуры на выходе отопителя/охладителя. Внутрисалонные датчики обычно имеют принудительный обдув для того, чтобы они давали информацию как можно быстрее. Чем сложнее система (многозонная) — тем их количество больше. Внешние датчики предназначены для контроля температуры и загрязненности воздуха снаружи автомобиля.
  • Исполнительные механизмы. К этой категории относится много устройств. В частности, охлаждающий и отопительные приборы (кондиционер и “печка”), воздушные заслонки и их приводные электродвигатели, воздуховоды, вентиляторы, фильтры, дефлекторы и так далее.

Составные части системы климат-контроля

Досконально знать внутреннее устройство климат-контроля водителю вовсе не обязательно. Гораздо важнее узнать обозначения на рукоятках управления климат-контроля и как выполнить настройку параметров. А также понимать какие профилактические меры принимать для того, чтобы поддерживать систему в рабочем состоянии.

Принципы управления

В зависимости от модели, марки и года выпуска машины, на них используются разные управляющие органы. Но обозначения применяют стандартизированные, чтобы у водителей не возникало проблем с включением системы при пересадке на другие автомобили.

  • для включения системы предусмотрена кнопка On/Off или клавиша, на которой изображается разорванный кружок;
  • чтобы перейти в режим использования кондиционера, есть кнопка A/C;
  • для регулирования общей температуры или параметров разных зон применяют валики или кнопки, стандартный регулировочный шаг составляет 0,5 градуса Цельсия;
  • нажав кнопку Auto, вы переведёте климатическую систему в удобный режим автоматического поддержания заданных ранее параметров;
  • на блоках управления климатическим контролем есть несколько клавиш, с помощью которых меняют направление движение воздуха внутри салона автомобиля, минимум их бывает 3. Они переводят систему на обдув в зоне ног, ног и голову и лобового стекла. Но на современных автомобилях их намного больше.

Управлять системой в машине достаточно просто. Вам нужно вращающимися регуляторами и кнопками выставить нужные параметры и выбрать требуемую область обдува подогретым или охлаждённым воздухом.

Но каждый автомобиль может иметь свои уникальные нюансы. Потому с правильно работающим отоплением и охладителем рекомендуем разбираться с помощью руководства по эксплуатации для конкретной модели автомобиля.

Для достижения оптимальных рабочих характеристик рекомендуется использовать высокие обороты двигателя. Если вы хотите, чтобы салон быстрее охладился или прогрелся, после выбора нужных параметров перейдите на низкую передачу и поднимите обороты мотора. Как только температура дойдёт до оптимальных показателей, можно возвращаться к нормальному режиму работы силового агрегата.

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

  • отключить режимы рециркуляции и ECON;
  • поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
  • увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо.

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.

Читать далее: Устраняем мелкие неисправности автомобиля своими руками

Для чего нужен кондиционер в машине

Прежде всего кондиционер необходим для создания комфорта, таким образом можно насладиться приятной атмосферой в жаркий день. Поэтому у пассажиров нет необходимости открывать окна автомобиля, нужно просто выставить температуру. Плюс ко всему такая атмосфера в салоне будет оказывать хорошее воздействие на самочувствие водителя и пассажиров.

В жаркое время года многих водителей мучает быстрая утомляемость за рулем, если в автомобиле имеется кондиционер, то тогда она вам не страшна. Потому что атмосфера, создаваемая им повышает работоспособность мозга, вследствие этого аварий на дороге будет значительно меньше. Поэтому если раньше кондиционер был какой-то роскошью в автомобиле, то теперь это просто необходимая система.

Суть заключается в том, что летом, особенно в крупных городах, стоять на солнцепеке в пробке просто невозможно, от беспощадного солнца не будет спасения и можно даже упасть в обморок от перегрева. Именно поэтому кондиционер в мегаполисах просто жизненная необходимость.

Что делать, когда не работает климат-контроль?

При проявлении признаков неисправности рекомендуется провести тестирование устройства при помощи алгоритмов встроенной самодиагностики. Если владелец не знает, как провести процедуру или она не предусмотрена конструкцией, то эксплуатация климата запрещается. Требуется обратиться в сервис для проведения обслуживания и ремонта.

Самостоятельная диагностика системы

Ряд автомобилей оснащается встроенной самодиагностикой системы. Примером может служить климат автомобиля Kia Soul, который тестируется удержанием кнопки Off и частыми нажатиями на клавишу Mode. На экране включится двузначное число, указывающее на исправность системы или наличие ошибок.

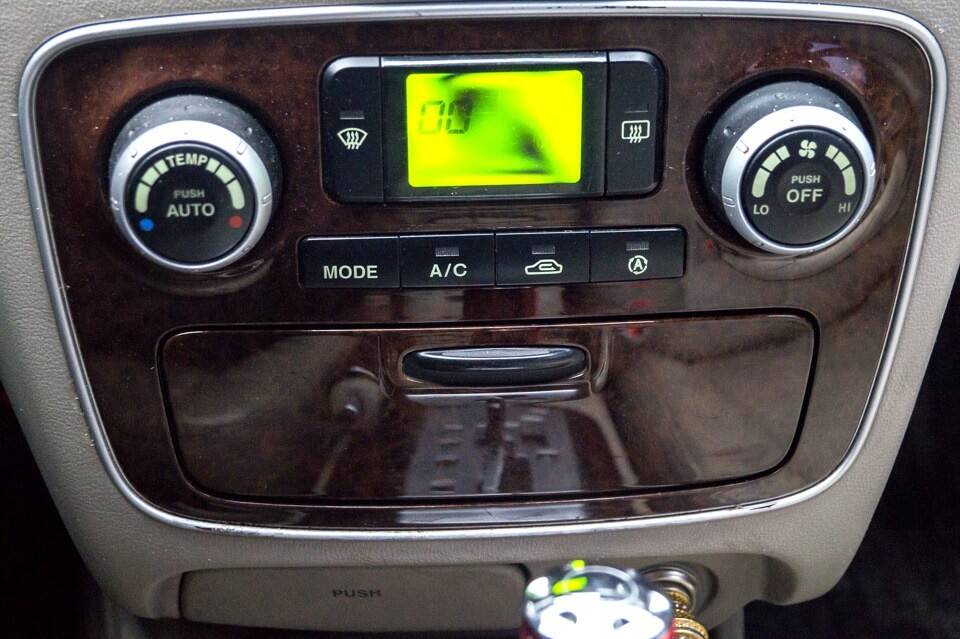

Результат диагностики — ошибки не найдены

На других автомобилях используется свой алгоритм запуска самодиагностики климатической системы. Информацию об особенностях проведения процедуры можно найти в инструкциях по эксплуатации.

Возможна проверка климата сканером ошибок. Подобную процедуру проводят в специализированном сервисе, поскольку в личном владении сканирующие приборы почти не встречаются.

Ремонт климат-контроля своими руками

Владелец может самостоятельно ремонтировать климат-контроль, основываясь на результатах самодиагностики или проверки тестовым компьютером. Для замены узлов необходимо разбираться в конструкции автомобиля и иметь необходимые навыки и инструмент. Неквалифицированное вмешательство приведет к еще большим повреждениям и дорогостоящему ремонту.

Выполнение ремонта:

  1. При внезапной остановке компрессора рекомендуется проверить предохранитель, расположенный в подкапотном монтажном блоке. Плавкая вставка заменяется на деталь аналогичного номинала. Если происходит повторное сгорание, то следует искать неисправность в электрических цепях. Запрещается установка более мощных предохранителей или «жучков», поскольку это может привести к возгоранию.
  2. Окисление контактов проводки вентилятора или износ щеток двигателя. Вентилятор климатических установок снимается без особых сложностей. Контакты очищаются и промазываются специальной токопроводящей пастой. Щетки заменяются на новые, подходящие по размеру.
  3. Неисправности блока управления можно попробовать исправить пропаиванием дорожек на печатных платах, которые часто отслаиваются от перепадов температуры. Встречаются растрескивания мест припаивания регуляторов. Повреждения можно обнаружить при внимательном осмотре через увеличительное стекло.
  4. Немного сложнее ремонт двигателей приводов заслонок, которые расположены в глубине приборной панели. Для доступа к ним потребуется снятие ряда элементов — бардачка, боковых крышек и т. д. Снятый моторедуктор разбирается, поврежденные детали заменяются аналогичными. Если таких узлов найти не удалось — то редуктор меняется на новый.

Ремонт компрессора или вентилятора рекомендуется проводить в специализированных сервисах, которые заправят систему климат-контроля и полноценно протестируют работу всех узлов.

Профилактика неисправностей системы

Регулярное профилактическое обслуживание резко снижает риск поломки климатической установки:

  1. Нужно контролировать давление хладагента и при необходимости заправлять его до нормы. Рекомендуется проводить проверку в начале летнего сезона.
  2. При повреждении уплотнительных колец или радиатора используется специальная добавка в хладагент. Средство просачивается через неплотности и обнаруживается при освещении деталей ультрафиолетовой лампой.
  3. Заменять салонный фильтр минимум один раз в год. Желательно производить смену каждые полгода.
  4. Периодически промывать систему специальным дезинфицирующим веществом на основе хлоргексидина. Процедура избавит от неприятного запаха, возникающего при работе климат-контроля.

Что делать когда не работает климат-контроль

Самодиагностика климат-контроля на Ниссан Тиида

Система КК, как и всякий механизм, может давать сбои. Рассмотрим подробнее, как самостоятельно выполнить диагностику климат-контроля. Сразу оговоримся, что на разных машинах и системах может быть своя специфика, а тем более расшифровка их ошибок. В качестве примера рассмотрим самодиагностику КК на автомобиле Nissan Tiida. Алгоритм проверки выглядит следующим образом:

  • Включить зажигание и нажать кнопку OFF с тем, чтобы установить систему КК в режим самодиагностики. При этом на экране появятся все имеющиеся там элементы, а возле кнопок засветятся соответствующие им индикаторы. Первый этап диагностики заключается в том, чтобы проверить, все ли перечисленные элементы светятся.
  • Второй этап диагностики заключается в том, чтобы проверить, нет ли обрывов цепей датчиков температуры. Для этого с помощью валика необходимо повысить температуру на один шаг. На дисплее отображается цифра “2”. В это же время выполняется самодиагностика цепей на предмет наличия обрывов в них. Если через некоторое время вместо “2” отобразится “20”, то это означает, что неисправности не обнаружены. Если вместо этого будет другое число, то это будет кодом ошибки, расшифровку которого вы сможете посмотреть в мануале.
  • Проверка положения смесителей заслонки и заслонки режима обдува. Необходимо еще на один шаг повысить температуру. При этом на экране появится цифра “3”. После чего произойдет самодиагностика. Если неисправностей нет, то цифра “3” превратится в “30”. В противном случае также стоит искать расшифровку ошибки в дополнительной литературе.
  • Проверка двигателей всех имеющихся в системе заслонок. Для этого снова повышают температуру на один градус. На машине есть 6 различных заслонок. Переключение между ними производят путем нажатия соответствующих кнопок с изображениями направления обдува. При этом включается каждая из них поочередно, и водитель может тактильно проверить, идет ли воздух из воздуховодов или нет.
  • Проверка температуры, определяемая датчиками. Процедура проводится на холодной машине, чтобы избежать большого разбега в показаниях. Для этого опять повышаем температуру на один шаг. На дисплее светится цифра “5”. Первым проверяется датчик температуры окружающего воздуха. Нажимают кнопку обдува лобового стекла. На экране вы увидите температуру на улице. При следующем нажатии кнопки вы увидите информацию от датчика температуры в салоне (в градусах Цельсия). При третьем нажатии на ту же кнопку на дисплее появится информация о температуре всасываемого воздуха (также в градусах Цельсия).
  • Корректировка показаний датчиков температуры. С ее помощью можно выставить корректировочный диапазон для температуры, диагностируемой датчиком в пределах от —3°С до +3°С. Для этого нужно снова выставить режим диагностики “5”, а после этого рукояткой контроля оборотов вентилятора на одно положение увеличить их. При этом на дисплее отображается “0”, что соответствует, тому, что датчик будет показывать температуру без корректировки. Вращая рукоятку вправо или влево можно установить любое значение от —3°С до +3°С. Это дает возможность скорректировать реальное значение температуры по сравнению с той, которую выдает датчик.

Повторимся, что диагностика климат-контроля на разных машинах отличается. И точный алгоритм и расшифровку ошибок (если они будут) вы сможете найти лишь в мануале вашего автомобиля или самого КК.

Климатическая система Климатроник

Немецкий автоконцерн Фольксваген принадлежит к числу лидеров мирового автомобилестроения. Высочайшее качество сборки, громадные ассигнования, выделяемы на исследовательские центры, разумная ценовая политика – эти и множество других факторов способствовали росту популярности этого автомобильного бренда. Начиная с 1996 года, на многие автомобили автоконцерна начали устанавливать климат-контроль собственной разработки – Климатроник.

Сразу отметим, что на вопросы типа «как пользоваться климат-контролем на Фольксваген Джетта», «как функционирует климат-контроль Фольксваген Поло» и им подобные, ответ будет зависеть от года выпуска автомобиля – начиная с 2000 года автоконцерн начал устанавливать климатические системы 2-го поколения – 2C-Climatronic. Следует иметь в виду, что принципиальных отличий в их конструкции нет, однако, мы приведём описания для обеих климатических установок.

Начнём изучение климат-контроля Фольксваген Шаран с клавиш, расположенных на блоке управления:

  • 1 – включение режима, позволяющего быстро избавиться от наледи и запотевания стёкол;
  • 9 – задействование автоматического режима функционирования Климатроник;
  • 10 – режим рециркуляции воздушного потока;
  • 11,12 – клавиши уменьшения/увеличения скорости вращение притяжного вентилятора (клавиша 11 может использоваться и для выключения климат-контроля);
  • 13 – режим обдува верхней половины салона автомобиля;
  • 14 – режим обдува нижней половины салона;
  • 15 – уменьшение температуры в салоне;
  • 16 – увеличение температуры;
  • 17 – включение экономичного режима функционирования Climatronic (отключение кондиционера);
  • 18 – температурные датчики, измеряющие фактическую температуру внутри транспортного средства: а – если руль ТС расположен слева, b – на автомобилях с правосторонним рулём.

Дисплей климатической системы отображает в виде пиктограмм или буквенно-цифровых комбинаций следующую информацию:

  • 2 – скорость вращения притяжного вентилятора (чем меньше полосок – тем медленнее);
  • 3 – индикация температуры воздуха вне транспортного средства;
  • 4 – включение режима обдува ветрового стекла;
  • 5 – работает режим рециркуляции;
  • 6 – направление обдува салона;
  • 7 – заданная пользователем температура воздуха внутри транспортного средства;
  • 8 – режим работы Климатроник (AUTO – в автоматическом режиме, используется по умолчанию, ECON – в экономичном режиме с выключенным кондиционером, OFF – климатическая система выключена).

Нажатием клавиш 11/12 изменяются показания дисплея 2, клавиш 15/16 – показание 7, клавиш 9/11/17 – индикатора 8. Нажатие клавиш 10/13/14 приводит к изменению пиктограмм 4/5/6. Автоматический режим функционирования Климатроник можно изменить всеми управляющими клавишами. В инструкции по применению климат-контроля Фольксваген Бора и других моделей, оснащённых Climatronic, рекомендуется использовать режим AUTO с установленной температурой 22° С независимо от времени года и наружной температуры – такая настройка считается наиболее комфортной для водителя. Изменение режима допускается, если водитель или пассажиры предпочитают другие параметры микроклимата.

Отклонения от режима AUTO

В большинстве случаев параметры, установленные в автоматическом режиме по умолчанию, являются оптимальными для водителя и всех находящихся в транспортном средстве пассажиров, независимо от времени года. Но в некоторых случаях может потребоваться корректировка стандартных значений режимов работы климатической системы, для чего и предназначены клавиши управления устройством. Внося подобные изменения, следует помнить, что они будут действовать и далее, то есть при каждом включении Климатроника он начинает работать в режиме AUTO с новыми пользовательскими установками.

Нажатие кнопок 11/12 позволяет регулировать скорость вращения вентилятора, то есть мощность потока воздуха, проникающего в салон. Визуально отследить текущую скорость работы вентилятора можно на дисплее с помощью пиктограммы 2.

Нажатие клавиши 1 позволяет добиться следующих результатов:

  • отключить режимы рециркуляции и ECON;
  • поддерживать в сухом состоянии лобовое и все четыре боковых стекла, препятствуя их запотеванию;
  • увеличить эффективность избавления переднего стекла от наледи и запотевания (если, к примеру, в автомобиль сели новые пассажиры с мокрой или влажной одеждой).

Кнопка 10 отвечает за включение режима рециркуляции, который будет отображаться на дисплее загоранием пиктограммы 5. Для отключения режима рециркуляции достаточно нажать кнопку 1. Данный режим будет полезным, если движение автомобиля происходит по пыльной грунтовой дороге, или если на определённом участке движения снаружи имеются неприятные запахи (задымлённость, запах гари). Кроме того, использование режима рециркуляции поможет быстрее и эффективнее остудить (нагреть) воздух, поскольку в данном режиме он циркулирует по замкнутому контуру, быстрее нагреваясь или остужаясь.

Применение режима рециркуляции накладывает определённые ограничения на водителя и пассажиров – в частности, курить в этом случае крайне не рекомендуется, поскольку табачный запах осядет в испарителе Климатроника, и на протяжении достаточно длительного времени будет проникать в салон. Избавиться от него будет крайне сложно – во многих случаях бывает проще установить новый испаритель. Кнопки 13/14 позволяют изменять направление обдува. Допускается использование кнопок 1/13/14 одновременно и в разных комбинациях.

Кнопка 17 ответственна за отключение кондиционера. При работе в данном режиме климат–контроль осуществляет только подогрев воздуха, без его охлаждения. Это позволяет быстрее достигнуть заданного температурного показателя и по возможности поддерживать его без задействования кондиционера, то есть, экономя топливо. Кнопка 1 отключает режим ECON. Отметим, что при работе в экономном режиме температура внутри транспортного средства будет равной или выше забортной температуры.

Изменять температуру внутри салона можно с помощью кнопок 15/16. Имеется возможность включения одновременно режимов рециркуляции и экономного – для этого сначала нужно нажать кнопку 10, а затем нажатием клавиши 17 включить режим ECON. Принудительно выключить климат-контроль можно клавишей 11, которую нужно нажать и удерживать до тех пор, пока на дисплее в правом углу (там, где горит FUTO), не появится слово OFF. Производитель рекомендует выключать Климатроник в исключительных случаях (если, к примеру, обнаружены сбои в работе системы).

Отметим, что управление климат-контролем автомобиля Фольксваген Поло (как и других моделей с Климатроником) имеет следующую особенность: любые изменения режима работы климатической системы можно отменить, нажав кнопку 9. Но если вы что-либо поменяли, а затем выключили зажигание, вернуться к прежним параметрам уже не удастся – их придётся устанавливать вручную, а чтобы они запомнились – не менять их до остановки автомобиля и выключения зажигания. Многие автовладельцы на первых порах забывают об этой особенности.
