Ремонт стартера своими руками

ВАЗ-2106-07

Ремонт стартера ВАЗ-2106 своими руками потребует большого запаса терпения и умелых рук. Первым делом демонтируют устройство. Затем ключом на 13 ослабляют гайки, удерживающие провода на контактах втягивающего реле, и снимают наконечник провода. Далее проводят диагностику – подают на реле 12 В, а минусовой провод подсоединяют к корпусу. Омметром замеряют сопротивление на контактных болтах. Если стартер исправен, то якорь выдвинет обгонную муфту. Болты замкнутся. Если тяговое реле неисправно, его меняют на новое.

Таким же образом выполняется ремонт стартера ВАЗ-2109 своими руками. Устройство узла аналогичное стартерам для классических моделей ВАЗа.

Устройство

Механизм включает в себя электродвигатель, который состоит из ротора и статора, щеткодержателя, втягивающего реле и бендикса.

Якорь, или ротор, отвечает за вращение шестерни бендикса. Когда мотор запустится, якорь переходит в изначальное положение. Он оснащен возвратной пружиной, посредством которой размыкаются контакты.

Бендикс, или же обгонная муфта, как ее еще называют, необходим для контролирования скорости вращения вала. Ведущий вал должен работать на больших оборотах, нежели ведомый. Щетки, а также щеткодержатели предназначены для подачи напряжения на якорь. За счет щеток также увеличивается мощность электрического мотора.

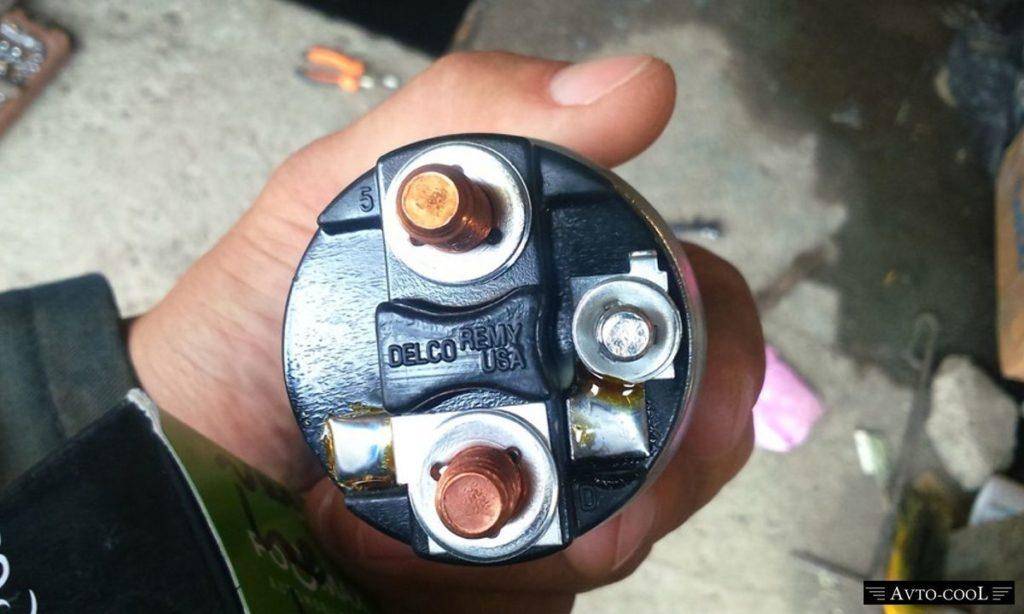

Где находится реле стартера ВАЗ 2110

Втягивающее реле встроено внутри основного корпуса вместе с самим стартером. Чтобы произвести демонтаж, требуется следовать следующему алгоритму:

  1. Определить местоположение самого стартера. Он располагается левее, чуть ниже АКБ. Искать его требуется в непосредственной близости от КПП.
  2. Отсоединить «минусовой» контакт от АКБ. Это поможет избежать неприятностей во время демонтажа (удар током).
  3. Произвести демонтаж воздушного фильтра, чтобы освободить «проход» для дальнейших действий.
  4. Отключить все провода, которые идут к реле.
  5. Произвести демонтаж гайки, выполняющей роль крепежа для конца провода. Для этой процедуры нужен ключ на 13.
  6. Отвинтить гайки, которые фокусируют сам стартер. Чтобы выкрутить их, надо использовать ключ на 15. Верхнюю можно открутить без ощутимых проблем, но чтобы извлечь нижнюю, потребуется приложить ощутимое усилие (она расположена в неудобном месте).
  7. Полностью снять стартер.
  8. Демонтировать гайку, которая фиксирует вывод реле, выполняющего втягивающие функции, произвести отключение проводки.
  9. Отвинтить болты, фиксирующие реле (требуется использовать ключ на 8) и снять его.

Сборка производится в обратном порядке.

Что надо смазывать

Когда работает стартер, возникают нагрузки, которые хоть и кратковременные, но довольно большие по своей величине. В момент вхождения шестерни стартера в зацепление с зубчатым венцом маховика, появляется сила, действующая в поперечном направлении к валу стартера.

Такая направленность нагрузки со временем приводит к износу (истиранию) втулок, и они приобретают форму эллипса. При этом происходит смещение вала и зазор между шестернями увеличивается, т. е. происходит перекос зубьев. Стартер с трудом справляется с такой нагрузкой, повышается потребляемый им ток, чем обусловлен повышенный нагрев обмотки и силовых проводов.

В этом случае страдает аккумулятор. В особо тяжёлых ситуациях износ втулок настолько велик, что стартер практически не в состоянии вращать коленчатый вал двигателя, и аккумулятор быстро разряжается. При многократных неудачных попытках возможен почти полный разряд батареи. Если нет возможности прикурить от другого авто или зарядного устройства, то ждать придётся долго.

К тому же пластины батареи могут осыпаться, это чревато покупкой новой АКБ. Получается, что своими неразумными действиями его и погубили. Продлить жизнь втулкам и, соответственно, аккумулятору можно, если вовремя смазать стартер. Каждый может сделать это своими руками, не посещая автослесаря.

Смазать надо не только втулки, но и вал стартера, чтобы продольный ход обгонной муфты не был затруднён

Важно это потому, что при заклинивании муфты с шестерней есть вероятность поломки зубьев. Определить это можно по характерному звуку

Редуктор позволяет снизить потребление тока от аккумулятора. Разобрать его своими руками несложно. Практически весь стартер можно раскидать по запчастям. Наличие шестерён редуктора создаёт сопротивление, которое значительно больше, когда смазки внутри нет либо она превратилась в очень густую мастику.

Смазывание редуктора

Как правило, обращать внимание на стартер нужно раз в 45 000 км, в противном случае своими действиями (или бездействием) можно нарваться на неприятности. Можно ещё смазать якорь тягового реле, если он заржавел

Перед этим, соответственно, очистить его поверхность от коррозии, чтобы она стала гладкой. Но, желательно, оставить эту деталь без смазки либо нанести её очень тонким слоем, чтобы не затруднить ход при низких температурах и не сделать пылесборником

Можно ещё смазать якорь тягового реле, если он заржавел. Перед этим, соответственно, очистить его поверхность от коррозии, чтобы она стала гладкой. Но, желательно, оставить эту деталь без смазки либо нанести её очень тонким слоем, чтобы не затруднить ход при низких температурах и не сделать пылесборником.

Рекомендуем: Глубина протектора зимних и летних шин – допустимая высота

Итак, смазать при техническом обслуживании своими руками нужно:

  • Втулки;
  • Вал стартера;
  • Редуктор (если есть);
  • Якорь тягового реле.

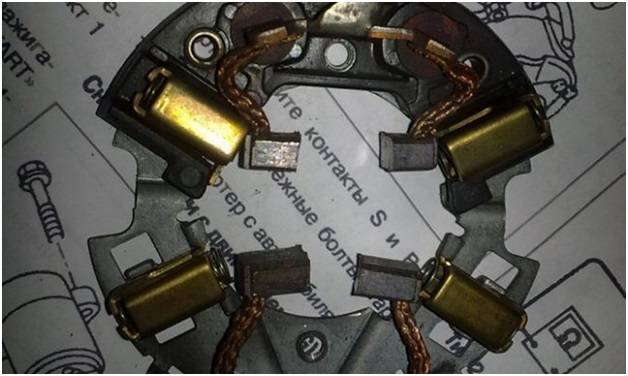

Щеточный узел

Для доступа к щеточному узлу следует разобрать стартер, как показано на изображении ниже.

Первым делом следует проверить как перемещаются щетки в щеткодержателях. При наличии заеданий следует отшлифовать дефектные места.

Щетки требуется осмотреть на наличие оплавлений и термических повреждений

Особое внимание необходимо уделить месту контакта с коллектором. Незначительные дефекты устраняются шлифовкой

В процессе эксплуатации происходит износ щеток. Критический размер составляет от 4 мм до 15 мм в зависимости от конструкции. В случае его достижения требуется замена щеток. Их цена составляет от 90 до 1800 рублей в зависимости от марки и модели стартера.

Распространенные проблемы со стартером

Во время работы двигателя конструктивные элементы механизма фактически не подвергаются нагрузкам. Следовательно, они не изнашиваются. Но совсем иная ситуация складывается во время запуска мотора.

Специалисты разделяют все возможные поломки устройства на две большие категории: электрические и механические. Первая категория определяет возникновение неисправностей связанных с электрической частью электромотора. Вторая — с механическими деталями, расположенными внутри корпуса стартера.

Первыми серьёзными симптомами неисправности устройства являются:

  1. С первым поворотом ключа ничего не происходит. Возможно, возникла проблема со щетками, которые не передают напряжение на ротор стартера.
  2. Долго раскручивается даже с полностью заряженным аккумулятором. Такой симптом поломки также указывает на проблемы со щетками или подшипником.
  3. Составные части механизма дольше обычного возвращаются в свое исходное положение после запуска мотора. Подобная ситуация указывает на вероятные проблемы с шестернями бендикса или маховиком силовой установки.
  4. Составные части стартера продолжают вращаться вместе с мотором после успешного запуска. Возвратная пружина не выполняет свои функции, мог засориться ротор или износились силовые контакты реле.

Как видим, возможных проблем у данного устройства – хоть отбавляй

Именно поэтому важно быть готовым к любому развитию сценария. Если вы заметили странности в работе автомобиля, в частности стартера, следует сразу предпринимать серьёзные решение

Ведь откладывание ремонта даже незначительной поломки может обернуться впоследствии серьезными финансовыми затратами.

Неисправности узла

Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:

  1. Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
  2. Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
  3. Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
  4. Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.

К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря

Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.

Варианты поломки устройства

Составные части автостартера во время езды не подвержены нагрузкам. Однако, многие детали работают на износ в момент запуска ДВС. Выйти из строя может практически любой компонент. Опытные водители условна делят все «недуги» стартера на электрические и механические. Первые предполагают наличие дефектов при подаче электрического тока от АКБ. Вторая категория — повреждение отдельных элементов, которые расположены внутри корпуса.

Электрические неисправности связаны с низким зарядом аккумулятора или неплотным прилеганием контактных компонентов АКБ к стартеру. Устраняется с помощью визуального осмотра с последующей надёжной фиксацией высоковольтной проводки.

По механическим «болезням» всё сложнее. Насчитывается около десятка типовых неполадок, при этом почти все обладают схожей «симптоматикой» — стартер не крутит, двигатель не заводится, машина не едет. Определить проявившийся дефект стартера трудно — для идентификации неисправностей нужно обязательно разбирать электродвигатель и осматривать его составные части.

Перед тем, как описать кратко типовые неполадки, обратим внимание на факторы, которые могут повлиять на снижение ресурса данного типа оборудования:

  • нарушение герметичности корпуса;
  • негативные изменения в режиме работы мотора: затруднённый пуск может усилить износ отдельных частей;
  • повреждения высоковольтной проводки, которые позволяют стартеру функционировать, но при этом нарушают его рабочий цикл;
  • фабричный брак при изготовлении отдельных элементов;
  • использование АКБ, которая несовместима с данным типом автомобилей.

Далее рассмотрим типовые неполадки и их маркеры.

Неисправность щёток

Самая распространённая беда. Щётки работают интенсивнее прочих частей автостартера. От постоянного контакта с коллекторными пластинами, которые крепятся к якорю, они стираются и перестают работать. Во время рабочего цикла щётки очень быстро двигаются по вертикали, такой режим работы ведёт к постепенному расшатыванию держателей; со временем они перестают фиксировать щётки в рабочем положении. Замена щёток стартера вместе с фиксаторами решает проблему.

Опознать изношенные щётки можно по следующим признакам:

  • втягивающее релё щёлкает, но запуска стартера не происходит;
  • когда стартер работает, то слышны нехарактерные звуки: хруст, треск, кряканье;
  • явный запах гари во время пуска стартера.

Поломка якоря

Рабочий цикл электростартера завязан на вращении пускового якоря. Тот может отказать как в силу механических причин, так и электрических. Во-первых, стоит осмотреть высоковольтную проводку (она может отсоединиться или окислиться), чтобы исключить мелкие неисправности. Самая частая поломка — заедание подвижной части якоря. Когда якорь неподвижен, автомобилист не услышит даже щелчков реле.

Иные повреждения

Редко возникает такая ситуация: водитель поворачивает ключ, автомобиль заводится, шофёр возвращает ключ зажигания в исходное положение, которое подразумевает прекращение работы механизма. Однако при неисправности стартер не прекратит вращаться.

Неполадка крайне редкая, поэтому легко отыскать причины: порча пружины отключения зажигания; выход из строя, тягового реле (заело или слиплись контакты). Также есть неполадки, при которых агрегат функционирует, издаёт нехарактерные шумы. В этом случае рассматривают такие варианты, как:

  • ослабление крепежа стартера;
  • повреждение якорной шейки;
  • износ зубьев приводной шестерни.

Также имеется ряд признаков, которые означают высокий текущий износ элементов и предвещают скорый выход из строя всего стартера. Займитесь профилактическими работами:

  • если пусковое устройство стало функционировать только после второго или третьего поворота ключа зажигания;
  • пусковой механизм проворачивается с трудом даже при полной зарядке АКБ;
  • задержка при выходе из зацепления.

Бывает и так, что при изменении положения ключа зажигания стартер работает штатно, но коленвал не вращается, и двигатель «молчит». Требуется замена муфты свободного хода.

Для большинства отечественных автомобилей ресурс устройства заявлен на уровне 100 тысяч км пробега.

Однако, если игнорировать периодическое обслуживание устройства, то оно не отходит и 3/4 заявленного срока службы.

Причины

Итак, как уже было сказано, существует множество причин, почему может не крутить стартер, поэтому будем разбираться по порядку.

Первая проблема

Первая неисправность, почему не крутит якорь стартера, заключается в том, что если при повороте ключа в замке зажигания, втягивающее реле не срабатывает, то и якорь не крутится. Причин этому может быть несколько, поэтому основная причина заключается в том, что полностью разряжен аккумулятор, или он не подключен.

  • Кроме этого на клеммах может образоваться налет, поэтому электричество не попадает в систему.
  • Второй причиной того, что якорь не крутится, считается проблема контактной группы зажигания.

Если эти причины можно устранить, не снимая его с машины, то есть и такие, которые можно устранить только после того, как будет снят и разобран стартер.

  • Первая заключается в том, что якорь заедает во втягивающем реле, и оно временами трещит от нагрузки.
  • Есть еще одна причина, но определить это можно после того, как вы разберете его. Проблема заключается в том, что произошло замыкание на обмотке якоря, или же произошел обрыв обмотки. Если реле трещит постоянно, значит в данной цепи присутствует короткое замыкание.

Какие еще есть проблемы

Неприятный скрежет считается ещё одной проблемой в данной сфере. Определить поломку можно, даже не снимая стартер. Эта причина заключается в том, что есть повреждения на маховике.

Остальные причины можно выявить только после того, как устройство будет снято и разобрано. Главной такой причиной является то, что ослабла пружина привода стартера. Скорее всего, это произошло, потому что машина старая. Вторая версия поломки основана на том, что неправильно отрегулирован ход шестерни привода, и может быть не отрегулирован момент замыкания контактов.

Есть еще одна проблема, которая характеризуется тем, что он продолжает работать даже после того, как двигатель заводится. Первая причина этого заключается в пружине, как уже было сказано, она может растянуться во время эксплуатации. В этом случае, также как и в остальных, есть проблемы, которые можно определить только после того, как будет снят стартер с машины. К таким проблемам относится заедание тягового реле.

Как проверить своими руками

Не снимая стартер с автомобиля, можно достоверно проверить лишь плохой контакт и факт неисправности цепи управления втягивающего реле. Если стартер не реагирует на поворот ключа в положение Start, перемкните напрямую отверткой силовые выводы втягивающего реле. Срабатывание стартера будет свидетельствовать о неисправности в цепи управления или самом тяговом реле.

Если вы знаете, как пользоваться мультиметром, в режиме измерения постоянного тока проверьте, приходит ли напряжение на управляющий вывод после поворота ключа зажигания в положение Start. Если напряжение поступает, но втягивающее не срабатывает (нет характерного щелчка), тяговое реле нуждается в ремонте либо замене.

Характерные поломки

  • Истирание щеток, которые изнашиваются вследствие плотного прижатия к вращающемуся якорю. Оценить степень износа можно визуально либо с помощью штангенциркуля. Достаточно сравнить толщину новых щеток с изношенными элементами.
  • Износ коллекторных пластин. Щетки стираются намного быстрее, нежели контактные пластины якоря, но и они спустя несколько сотен тысяч километров пробега могут прийти в негодность. Степень износа определяется глубиной проточки, которая образуется от трения со щетками. При неплотном прилегании щеток в момент вращения якоря возможно появление искрового разряда, провоцирующего выгорание и дальнейшее отслоение частей ламелей. Среди прочих дефектов, которые возникают вследствие биения и осевого люфта вала якоря, – овальность, смещение зоны трения щеток.
  • Нарушение изоляции контактов коллектора, приводящее к пробою на массу корпуса якоря; межвитковое замыкание.
  • Износ втулок, фиксирующих вал якоря. Критическая выработка бронзовых либо меднографитовых втулок приводит к биению вала якоря, вследствие чего меднографитовые щетки гораздо быстрее выходят из строя, наблюдается неравномерное истирание коллектора. Также износ втулок может послужить причиной смещения пластин якоря, что приводит к межвитковому замыканию.
  • Износ либо неправильный подбор дистанционных шайб, предотвращающих осевой люфт вала якоря.
  • Обгорание контактной пластины втягивающего реле. Перегорание обмотки, межвитковое замыкание катушки соленоида.
  • Износ шестерни вала якоря.
  • Отклеивание магнитов от корпуса стартера.
  • Переламывание клеммы плюсового провода, идущего от силовой клеммы втягивающего на щетку. Иногда клеммы из-за расположения в месте с агрессивной средой сильно корродируют.

Ремонтировать или заменить

Операции, которыми в большинстве случаев ограничивается собственноручный ремонт стартера:

  • замена щеточного узла. Мы уже рассматривали, как заменить щетки стартера своими руками, поэтому останавливаться на этом не будем;
  • очистка мелкозернистой наждачной бумагой рабочей зоны коллектора;
  • смазка планетарного редуктора, вала якоря в месте перемещения вилки втягивающего реле;
  • полная очистка всех деталей от продуктов износа графитовых щеток и коллектора, грязи.

Многие производители не предусматривают ремонт и обслуживания втягивающего реле, поэтому для разборки его развальцевать. Сделать это можно лишь с целью зачистки наждачной бумагой либо надфилем контактных областей болтов клемм, пластины. При обнаружении межвиткового замыкания либо пробоя на корпус ремонту своими руками рекомендуем предпочесть замену. Также нам кажется весьма сомнительной идея ремонта ламелей коллектора и перемотки якоря стартера. Для широко распространенных моделей стартеров такой ремонт попросту невыгоден, так как чаще проще отыскать исправную б/у деталь на разборке либо вовсе купить новый пускач.

Щеточный узел

Для доступа к щеточному узлу следует разобрать стартер, как показано на изображении ниже.

Первым делом следует проверить как перемещаются щетки в щеткодержателях. При наличии заеданий следует отшлифовать дефектные места.

Щетки требуется осмотреть на наличие оплавлений и термических повреждений

Особое внимание необходимо уделить месту контакта с коллектором. Незначительные дефекты устраняются шлифовкой

В процессе эксплуатации происходит износ щеток. Критический размер составляет от 4 мм до 15 мм в зависимости от конструкции. В случае его достижения требуется замена щеток. Их цена составляет от 90 до 1800 рублей в зависимости от марки и модели стартера.

Стартер ВАЗ-2110

В этом автомобиле устанавливается щеточный мотор четырехполюсного типа, с двухобмоточным тяговым реле, а также планетарным редуктором. Мощность составляет 1,55 кВт. Ток на холостом ходу – 80 А. В заторможенном состоянии устройство потребляет 700 А. В режиме максимальной мощности – 375 А.

Ремонт стартера ВАЗ-2110 своими руками начинается с демонтажа. Отсоединяют минусовой провод от АКБ, затем снимают провод с тягового реле. Далее ключом на 13 отворачивают гайку, удерживающую плюсовой шнур, и снимают его. Далее ключом на 15 отворачивают гайки на картере сцепления. Теперь можно снять стартер. Далее следует изучить схему и провести диагностику. Если ключ поворачивается, но ничего не происходит, то на стартер не поступает ток. Берут индикатор и начинают поиск утечки. Зачастую это связано с неисправностями втягивающего реле. Можно замкнуть отверткой болты на крышке реле. Если стартер вращается очень слабо, тогда, скорее всего, села АКБ. Проверяют и АКБ, и систему зарядки. Вторая причина заключается в щетках, втулках, обмотках, редукторе, якоре, зубьях, венце и маховике. Эти детали (если проблема в них) заменяются на новые. Их можно купить в любом автомобильном магазине.

Бывает, что стартер плохо закручен. Тогда его закручивают еще сильнее. Если устройство работает исправно, но слышен шум, значит проблема в бендиксе. Стартер разбирают и меняют износившиеся детали.

Что же в итоге

Итак, как можно увидеть, заменить неисправное втягивающее реле не так уж и трудно

С другой стороны, тут необходимо очень осторожно и тщательно все делать, иначе высока вероятность повредить систему запуска мотора, или же получить серьезную травму

Таким образом, если вы беспокоитесь о том, сможете ли провести ремонт самостоятельно, лучше обратитесь за помощью к профессионалам – они помогут быстро восстановить работоспособность данного узла.

Видео-обзор ремонта втягивающего реле стартера самостоятельно:

Неисправное втягивающее реле стартера зачастую становится причиной того, что автомобиль отказывается заводиться при повороте ключа в замке зажигания. Пожалуй, это не самые приятные моменты в жизни любого водителя

Поэтому в таких случаях важно знать, как проверить втягивающего реле стартера, и как завести машину, если оно не работает

Мы расскажем о назначении втягивающего реле стартера и его устройстве, о том как его можно проверить и выполнить несложный ремонт своими руками.

В конце этой статьи смотрите видео, в котором показано, как завести машину, если не работает втягивающее реле стартера.

Также на нашем сайте можно найти информацию и о других часто встречающихся причинах неисправности стартера с пошаговой инструкцией, что делать если не срабатывает стартер.

Когда при повороте ключа в замке зажигания отчетливо слышно, что стартер работает в холостую, то причиной этой неисправности может быть втягивающее реле. Но прежде чем заняться его диагностикой, следует знать назначение этого электрического узла.
