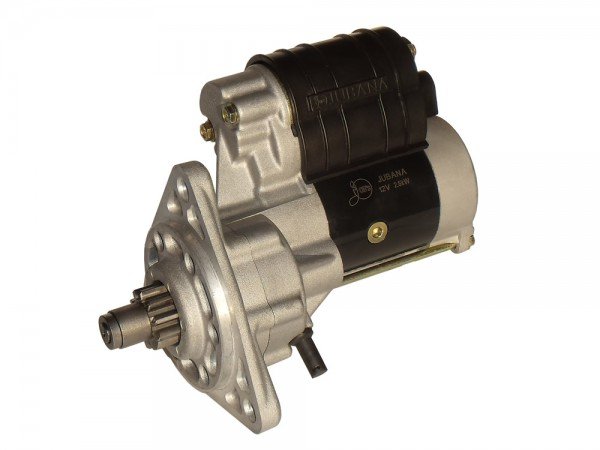

Как проверить стартер, полезные советы

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

  1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
  2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
  3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

  • не производить непрерывный старт двигателя длительностью более 15 секунд;
  • при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
  • следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Последовательность выполнения работ

Итак, как проверить стартер? Работа это довольно-таки простая, под силу даже начинающему автолюбителю и состоит из таких промежуточных этапов:

  1. Проверка работоспособности стартера;
  2. Диагностика реле;
  3. Проверка якоря;
  4. Диагностика щёток и обмотки;
  5. Проверка бендикса.

Поэтапное выполнение процедуры

Начинается проверка стартера с его демонтажа и закрепления в тисках

Здесь очень важно соблюсти меру – чрезмерное усилие может полностью вывести устройство из строя. Для проверки его работоспособности, достаточно замкнуть контактные болты, расположенные в тыльной части стартера, обрезком провода или любым металлическим предметом

Если стартер в порядке, он начнёт вращаться, а значит, причина поломки, скорее всего, кроется в тяговом реле

Обратите внимание, при проверке, температура устройства должна быть в пределах 20 градусов, без скачков и перепадов

Что касается проверки реле, то выполнить её очень просто. Для этого применяются провода с малым сопротивлением, подключаемые в следующей последовательности: реле на корпусе стартера и положительный вывод аккумулятора с одной стороны, корпус устройства с отрицательной клеммой, с другой. Если устройство рабочее, якорь выдвинет наружу шестерёнку, сопроводив это характерным щелчком. В обратном случае, необходимо задуматься о смене реле.

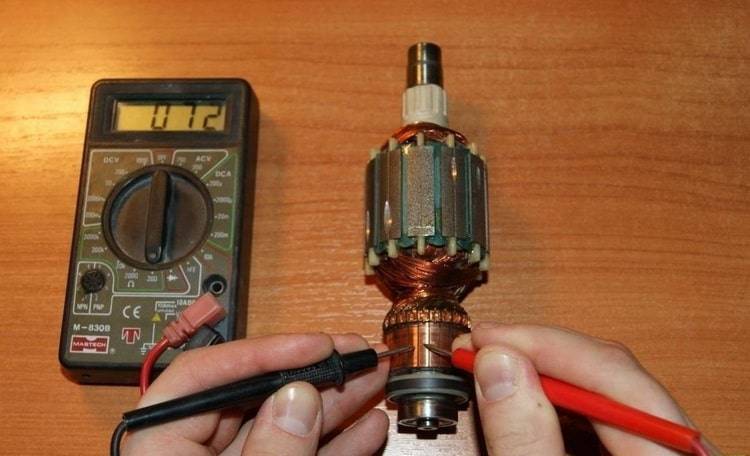

Чтобы получить ответ на вопрос, как проверить якорь стартера, необходимо воспользоваться обычной контрольной лампой, напряжением в 220 В. Стоит помнить, что эксплуатация данного компонента возможна лишь при наличии сопротивления от 10 кОм и биении в 0,08 мм.

Качественная проверка якоря стартера начинается с грамотного соединения контактов – якорь подключается к источнику питания, а корпус устройства к лампе. Если лампа горит или искрится, а в воздухе чувствуется запах горелой проводки, значит, якорь имеет пробой и нуждается в замене.

Чтобы проверить щётки, необходимо использовать два провода и 12-ти вольтовую лампочку, которая подключается на массу и щёткодержатель. Если лампочка светится, налицо проблемы с целостностью щёток, которые нуждаются в замене. Проверка обмотки выполняется с помощью всё той же лампочки, подключаемой к выводу обмотки и корпусу устройства. Помните, что все работы проводятся исключительно при подключении к АКБ.

Проверка бендикса проводится следующим образом

Посредством мягкой прокладки, дабы избежать повреждения, звёздочка бендикса крепится в тисках, после чего, её муфта осторожно проворачивается в обе стороны. При исправном кольце, оно должно вращаться исключительно в одну сторону

Если же муфта свободно вращается в обе стороны, значит, пришла пора замены компонента.

Подводя итоги

Вот, пожалуй, и всё. Вопрос, как проверить стартер, полностью раскрыт. Надеемся, что изложенная в статье информация поможет вам, и вы сможете самостоятельно выполнить все описанные в ней операции. Удачи на дороге.

Пусковое устройство под названием стартер является одним из принципиальных узлов машины. Если пускатель перестаёт нормально функционировать, проблема отражается на запуске двигателя. Из этой статьи вы узнаете, как проверить обмотку стартера и другие элементы, а также – что следует предпринять.

Проверенные способы замкнуть стартер напрямую: рекомендации от профи

Схема включения стартера

Не менее эффективный и даже более надежный, но нужна другая машина помощнее вашего автомобиля. Буксировать транспортное средство достаточно будет на небольшое расстояние, после чего завести двигатель тем же манером, что описывалось выше. В этом случае хотелось бы дать пару дельных советов:

  • Не глушить автомобиль, после того, как он завелся и отправиться затем сразу в сервис;
  • Не забывать, что после завода машина наберет скорость, если она на второй передаче и вы нажали на педаль акселератора;
  • Не забывать, что после завода, буксирующий вас автомобиль остановится. Поэтому нужно будет успеть затормозить.

Читать далее: Лучший двигатель от тойоты. Объяснение: Почему новый двигатель Тойота стал самым термически эффективным в мире? История двигателей тойота

Важно! Этот способ не подходит для транспортных средств, на которых установлена автоматическая трансмиссия, поскольку из-за определенных особенностей ее конструкции буксировка машины категорически противопоказана. Для воплощения этого метода понадобится буксировочный трос и еще один автомобиль

Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

Для воплощения этого метода понадобится буксировочный трос и еще один автомобиль

Крайне важно строго соблюдать следующую последовательность действий во время буксировки:

  • ведущая машина должна трогаться плавно и начинать движение с небольшой скоростью для натяжения троса;
  • водитель взятого на буксир автомобиля не должен резко тормозить;
  • после того, как транспортное средство заведется, оно начнет резко ускоряться;
  • останавливаться стоит только после того, как остановится ведущая машина;
  • не заглушать двигатель в момент отцепления троса, иначе он может не завестись, и опять потребуется буксировка.

а чем лучше замкнуть стартер – отверткой, гаечным ключом или монтировкой? Отметим сразу, что монтировка – это вариант на черный день, когда под рукой не оказывается ни отвертки, ни ключа. Как правило, отвертка и ключ помогают в случаях, когда неисправно реле. Характерные щелчки из-под капота при повороте ключа в замке зажигания, тому полное подтверждение.

Шестерня бендикса не в состоянии провернуть коленвала, так как реле не дает достаточно энергии. Остается замкнуть стартер, давая напряжение непосредственно на обмотки. Как и говорилось выше, желательно вооружиться большой отверткой или ключом, который бы достал обе силовые клеммы реле, чтобы их перемкнуть.

Не забываем выставить рычаг коробки на холостой ход, а ручник затянуть до отказа. Ключ в замке зажигания надо повернуть на пол-оборота, чтобы зажглись соответствующие лампочки на панели приборов. Отвертка, приложенная к клеммам, в данном случае срабатывает, как само реле. Способ, как видим не хитрый.

Но надо всегда быть начеку. Дело в том, что можно навредить катушке. Она легко выходит из строя, если несколько раз подряд делать такое. Просто на классических контактных системах катушка не имеет соответствующей защиты, как на бесконтактных системах. Чтобы обезопасить катушку от перегорания рекомендуется сделать следующее:

  • Попросить ассистента сесть в автомобиль;
  • Пусть он поставит ключ зажигания в положение зажигания, а вы в это время замкнете контакт.

, поставим коробку в «нейтральное» положение. Открываем капот, для удобства снимаем

и видим контакты стартера.

Стартер был замкнут напрямую, машина после этого как вы видите мгновенно завелась. Данный способ поможет вам завести автомобиль, когда выполнить диагностику и ремонт не представляется возможным. Причин такой поломки может быть множество, не будем на них останавливаться, сделаем попозже отдельный урок, в котором проблема будет разбираться более подробно. Кто не понял, как замыкать стартер напрямую по нашим картинка, смотрите ролик ниже, всё очень просто.

После того как вы замкнули стартер напрямую, автомобиль завёлся, затем вы снова его заглушили. Можно снова пробовать заводить с ключа, в большинстве случаев у вас это получится, так вышло и у нас.

Большинству автовладельцев известна непредвиденная ситуация, когда не заводится двигатель транспортного средства. Обычно, всему виной устройство запуска, поэтому водителю не лишним будет знать, как замкнуть стартер напрямую, чтобы завести машину. Перед выполнением процедуры, необходимо научится различать все поломки этого узла, из-за которых потребуется замыкание стартера, и ознакомится со способами их диагностики.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Читайте в этой статье

Снятие стартера для проверки на факт неисправности

Большая часть проверок проводится на демонтированном механизме, ведь он находится в неудобном месте и не позволяет автовладельцу проводить измерения. Для разных моделей принцип снятия устройства различается, но общий алгоритм имеет такой вид:

  • убедитесь в отключенном зажигании;
  • отбросьте «минус» с АКБ;
  • снимите «плюс» с источника питания;
  • отсоедините провода с аккумулятора;
  • выкрутите крепежные винты (число может меняться);
  • демонтируйте некоторые узлы, если они мешают достать устройство.

При возникновении трудностей лучше использовать инструкцию, которую приводит производитель. Для удобства демонтаж проводится с нижней стороны, а после снятия можно приступать к работе.

Проверка стартера с помощью аккумулятора

При тестировании с помощью аккумулятора проверка стартера происходит так: клемму со знаком минус присоединяют к корпусу, а плюсовую – к верхней клемме реле. Если все исправно, мотор шестерни прокручивается, в бендикс выносится. От аккумулятора проверка самая простая и быстрая.

Как проверить втягивающее реле стартера – это следующий вопрос автомобилистов. Для этого к реле подключают клемму со знаком “+”. а минусовую – к корпусу стартера. В этом случае признаком исправности станет выдвигающаяся шестерня бендикса, которая сопровождается особым щелчком.

А вот проверка втягивающего реле стартера может столкнуться с такими проблемами, как подгоревшие контакты, заклинивание якоря, перегоревшее реле или обмотка стартера. Как проверить реле стартера, всегда подскажут бывалые водители и автомастера.

3 способа проверки стартера без снятия

Источник проблемы трудно найти, если происходит неожиданный сбой системы. Многократное вращение ключа в замке, с надеждой — авось заработает, только усугубляет ситуацию. К счастью, общие неисправности стартовой системы предсказуемы и полностью изучены. Проверить стартер автомобиля можно легко, применяя несколько стратегий. Ниже приведены 5 эффективных рекомендаций, которые однозначно помогут запустить мотор.

Проверка напряжения АКБ

Это первое что нужно сделать, так как недостаток напряжения батареи не даёт стартеру работать в полную силу. Ниже приведён подробный алгоритм действий с помощью вольтметра.

  1. Установить измерительный прибор на диапазон выше напряжения АКБ. К примеру, 20 вольт на шкале постоянного тока.
  2. Включить вольтметр, подключить щупы к клеммам аккумуляторной батареи.
  3. Активировать головной свет машины.
  4. Напряжение на приборе должно быть в пределах 12,4-12,6 В. Это укажет на нормальный заряд батареи — в пределах 76-100 процентов. Если показатели ниже 12,4 В, аккумулятор нуждается в подзарядке.

Старые АКБ, прослужившие более 3-4 лет, рекомендуется также проверить ареометром. Это простой инструмент, позволяющий узнать состояние банок (клеток) аккумуляторной батареи.

Проверка тягущего реле

Обязательно надо проверить работу втягивающего реле. Если оно не будет нормально функционировать, завести двигатель машины стартером через ключ зажигания не получится.

Отключить систему запуска, отсоединив толстый провод от крышки трамблёра или сняв предохранитель бензонасоса

Это позволит предотвратить случайный пуск ДВС.
Несколько раз прокрутить стартер, обратить внимание на звуки, исходящие от соленоида (реле). Громкий щелчок укажет на то, что ток достигает втягивающего

Если звук слабый, нужно проверить кабели, подключённые к тягущему или выносному реле стартера.
Тщательно ревизировать проводку. Она может быть оборвана или отсоединена.

Если проводка в порядке, надо переходить к более тщательному осмотру реле:

  • отсоединить клемму, идущую от замка зажигания;
  • замкнуть отвёрткой соединение, проложенное от аккумулятора с клеммой, идущей на стартер (многожильная коса).

Таким образом, удастся создать прямую передачу тока на электродвигатель, минуя неисправное реле. Если мотор автомобиля заведётся, втягивающее реле надо заменять. На многих автомобилях оно просто снимается и даже ремонтируется. Однако придётся демонтировать пускатель, загнав машину на яму или эстакаду. Уже на снятом устройстве тягущее реле отделяется, путём откручивания двух болтов крепления. Якорь с пружиной остаётся на стартере, так как он зацеплён ушком за вилку.

Проверка обрыва и других неисправностей проводки

Это простой способ проверки на исправность электросети. Нужно замкнуть длинной отвёрткой клеммы стартера, перед этим выставив КПП в нейтральный режим хода. Если прикосновение металлического стержня вызовет нормальное вращение стартера и запуск двигателя, неисправна электрическая цепь. В противном случае надо демонтировать пусковое устройство.

Схема и принцип работы

Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора.

Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства.

Типовая функциональная схема стартера приведена на рисунке:

Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку.

Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера.

Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы.

Тем не менее, у стартеров есть свои уязвимые места:

  • втягивающее реле;
  • щетки электродвигателя;
  • пятаки;
  • вилка;
  • муфта свободного хода;
  • шестерня;
  • коллектор якоря;
  • втулки якоря;
  • демпферная пружина.

Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи.

Как проверить стартер берет ли он на себя ток

Бывает такое, что во время пуска стартера лампочки, запитанные от бортовой сети, тускнеют, вольты падают до 10-9,5 — на лицо признаки того, что имеет место просадка тока. Это вполне реальная картина даже в теплое время года, и говорит она о неисправностях стартера. Многие не понимают, как проверить стартер, если он берет на себя много пускового тока, и в чем, собственно, причина такого явления.

Скорее всего, поводом является выработка втулок, из-за чего якорь начинает касаться при вращении статора. Это приводит к перегреву элементов и разрушению деталей. Есть риск возникновения межвиткового замыкания, которое выявить возможно лишь специальным прибором — мегомметром. Замене подлежат втулки, якорь при необходимости можно заменить. Еще одной причиной заеданий иногда становится внутренний редуктор, требующий смазки.

При некорректной работе стартера лучше обращаться к проверенному специалисту, который сможет установить истинную причину поломки

Подытожив все вышеприведенные советы, уместно подчеркнуть некоторые рекомендации профессионалов. Например, когда из строя выходит сразу несколько деталей стартера или даже втягивающее реле, лучше всего приобрести и установить полностью новый стартер. В противном случае устройство способно еще не раз беспокоить по всяческим пустякам, не говоря уже о возможных нестыковках в размерах некоторых запчастей.

Также специалисты настоятельно советуют покупать новые детали, а не ремонтировать старые, и не отдавать предпочтение принципиально самым дешевым вариантам. Подобная экономия может быть полностью нивелирована негативными последствиями в результате скорых поломок.

БЕСПЛАТНО ответим на Ваши вопросы
По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО +7 (499) 938-51-97

С-Петербург и ЛО +7 (812) 467-32-86

Бесплатный звонок по России 8-800-350-23-69 доб.418

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Для чего нужно втягивающее реле

Функции втягивающего реле стартера

Втягивающее реле выполняет две основные функции. Подводит шестерню бендикса к шестеренчатому венцу маховика. Реле представляет собой электромагнитную катушку. Внутри катушки расположен якорь-поршень цилиндрической формы.  . Который под воздействием силы магнитного потока перемещается поступательно. Якорь зацеплен за вилку, Которая соединена с бендиксом.

Когда электрический ток подаётся от замка зажигания на обмотку реле. Якорь втягивается внутрь реле. Тянет за собой вилку. Бендикс выталкивается. И шестерня бендикса и венец маховика соединяются.

Схема включения катушки реле.

Как работает втягивающее реле стартера

Катушка втягивающего реле состоит из двух обмоток. Обмотки соединены между собой. И в месте соединения на них приходит плюс от замка зажигания или реле стартера которая управляется замком зажигания. Минусы катушки имеют разное подключение. Одна соединена на массу. Её называют удерживающей.

Вторая обмотка соединена с клеммой к которой подключен провод  идущий из стартера. Этот провод идет на обмотки статора с них на щетки коллектора якоря. Фактически пока стартер не начал работать Вторая обмотка имеет минус через якорь от минусовой щетки коллектора. Он идет через обмотку якоря на плюсовую щетку далее на статор и выходит к клемме на втягивающем реле.

Эта обмотка называется втягивающая. Пока стартер не включен обе обмотки втягивающего реле имеют общий плюс и минусы от разных точек подключения. Общее плюсовое соединение подключено к клемме управления втягивающим реле.

Включается замок зажигания. Проворачивается ключ стартера. Плюс приходит на клемму управления. В обеих катушках создаётся электромагнитное поле. Силы, которого хватает, чтобы втянуть якорь.

Второе предназначение реле. Соединить клемму, на которую приходит плюс от аккумулятора. С клеммой, через которую подаётся плюс на обмотки статора и якоря. Чтобы стартер начал вращаться. Якорь втягивающего реле помимо того что тянет за собой вилку бендикса с одной стороны . с другой прижимает пятак и который соединяет две клеммы между собой. Стартер начинает вращаться. Втягивающая обмотка, которая имела минус на клемме отключится.

Это произойдет потому что. С одной стороны она имеет общий плюс с удерживающей обмоткой от клеммы управления. С другой стороны минус стал плюсом. На контактах втягивающей обмотки перестанет возникать разность потенциалов. Электромагнитное поле пропадет. Якорь реле будет удерживаться только одной обмоткой. Которая имеет минус на корпусе стартера. Силы магнитного поля будет достаточно чтобы удерживать якорь реле в этом положении. Пока крутится стартер.

Как только двигатель заведется и ключ стартера будет отпущен. Плюс перестанет приходить на удерживающую обмотку. Сила магнитного потока пропадет. Пружина отбросит якорь реле. Пятак отойдет от клемм, и стартер перестанет вращаться. неисправности втягивающего реле стартера

Как диагностировать проблему и отремонтировать стартер

Если визуально вы не смогли определить место, где пробита проводка, можно замкнуть проволокой в месте соединения всех ламелей и подать напряжение. В месте, где выгорает — пробой

Также надо обратить внимание на состояние ламелей. Если они повреждены и возможен ремонт, то надо произвести восстановление ламелей

Обмотка ротора стартера проверяется также лампочкой. Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм.

При межвитковом замыкании определить его поможет прибор для проверки якоря стартера. Решением проблемы будет исправление и выравнивание всех проводов и чистки их от мусора.

Если вышеперечисленные методы не помогли, вам поможет перемотка якоря.

Ремонт якоря своими руками начните с удаления короткого замыкания, обязательно очищаем место короткого замыкания и проверяем, не появляется ли оно вновь.

При распайке коллекторных выводов производим снятие ротора и хорошо зачищаем поверхности с помощью бормашины, запаиваем их и проверяем на межвитковое замыкание.

Чтобы определить сгоревший якорь необходимо воспользоваться аккумулятором.

Неисправности статора

Статор — это неподвижная часть, обмотка которой состоит из четырех частей. Провод применяется толстый, чтобы обеспечить максимальный крутящий момент. Перед тем как проверить снятый стартер на работоспособность, обязательно удостоверьтесь в том, что его обмотки не замкнуты на корпус. Сделать это можно простым мультиметром. Переведите его в режим «прозвонки» и проверьте, есть ли контакт между концами обмоток статора и корпусом.

Если нет контакта, то удостоверьтесь, что в обмотках нет обрыва. Поломки в целом такие же, как у ротора, смысла в перемотке нет, проще заменить статор заведомо исправным. Но если в стартере 90% элементов требует замены, то лучше купите новый в сборе — выйдет немного дороже, зато не придется перебирать все по винтикам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
