Полярность аккумулятора автомобиля: что нужно знать

Что такое полярность аккумулятора

Полярность АКБ определяет последовательность расположения клемм на аккумуляторе. Она бывает прямой и обратной. Давайте разберемся, что это такое и как определить полярность аккумулятора автомобиля.

Прямая

Все автомобили, что выпускались в Советском Союзе, были оснащены батареей с прямым типом установки выводов. На них, если АКБ повернуть разъемами к себе, положительный разъем находится слева, а отрицательный – справа. Сейчас большинство транспортных средств, выпускаемых в странах СНГ, комплектуются батареями, имеющими прямое расположение полюсов. Такие накопители электрической энергии обозначаются знаками «1», «L». В Корее и Японии распространено обозначение «JL».

Обратная

Почти на все импортные автомобили установлены аккумуляторы с обратной полярностью. У них отрицательная клемма устанавливается слева, а положительная – справа, если смотреть на АКБ с той стороны, на которой находятся клеммы. Эти накопители обозначаются знаками «0», «R». В Корее и Японии применяется обозначение «JR».

Давайте разберемся, в чем разница между прямой и обратной полярностью.

В чем разница

Аккумуляторы с прямым и обратным полярностью отличаются только положением клемм. Однако при установке накопителя с неправильным расположением разъемов могут возникнуть проблемы с длиной проводов. Иногда эту проблему можно решить, если есть возможность установить АКБ в гнездо развернув его на 180 градусов, но не на всех машинах получится подключить провода — просто не хватает длины провода. Однако в любом случае лучше покупать изделие с нужным расположением разъемов.

Чтобы узнать, по какому стандарту установлены выводы, нужно повернуть накопитель лицевой стороной к себе. Определить лицевую сторону несложно. На ней присутствует этикетка с техническими характеристиками. При таком положении выводы будут находиться возле вас.

После того как вы расположили накопитель лицевой стороной к себе, нужно определить, где находится положительный, а где отрицательный выводы. Обычно клеммы подписаны. Иногда производители применяют свою систему маркировки. Например, на положительный вывод надевают колпачок красного цвета, а на отрицательный – синего или черного.

Если накопитель электроэнергии уже установлен на транспортном средстве, то свободно поворачивать его не удастся. В таком случае следует попытаться развернуть его мысленно.

Теперь легко определить полярность: если слева расположен положительный разъем, то она прямая, а если отрицательный, то обратная.

На грузовых автомобилях другое расположение выводов. Обычно они располагаются на короткой стороне накопителя. Но порядок определения типа накопителя электричества тот же.

При обратном расположении контактов плюс будет слева, а минус – справа. Маркируются такие изделия цифрой «3».

При прямом минус находится слева, а плюс – справа. Обозначаются они цифрой «4».

Имеются также накопители энергии для грузовых транспортных средств, у которых контакты расположены по диагонали.

Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.

Аккумуляторы для легковых автомобилей

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

Обратная полярность аккумулятора автомобиля 2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Прямая полярность аккумулятора автомобиля

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

Азиатский типоразмер

Американский типоразмер Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».

Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

Обратная полярность грузового аккумулятора 2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Прямая полярность грузового аккумулятора

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

Диагональное расположение выводов

Прочие виды полярности

Существуют ещё два менее распространённых вида компоновки АКБ, обозначаемые цифрами «6» и «9». Они представлены на изображениях ниже.

Полярность 6

Полярность 9

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

  • подсветки и электроники приборной панели;
  • сигнализации;
  • проводов;
  • бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
  • АКБ;
  • блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
  • генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

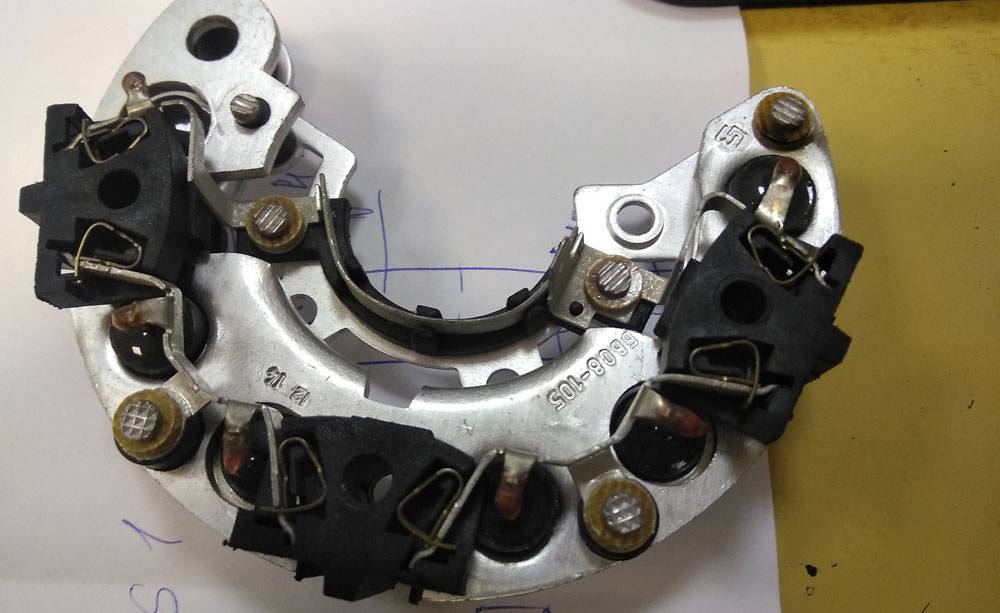

Диодный мостик генератора

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

  • зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
  • плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Что такое полярность?

Полярность — понятие, определяющее расположение полюсных выводов (внешние токовыводящие элементы) на крышке или лицевой стороне АКБ. Существует два стандартных типа положения:

  • Прямая.
  • Обратная.

Но токовыводы могут располагаться и иначе. Такие «экзотические» аккумуляторы не прижились у автовладельцев Европы и стран СНГ, поэтому попадаются на прилавках магазинов крайне редко. Осталось выяснить, что такое полярность аккумулятора прямая или обратная, есть ли между АКБ разница.

Прямая полярность аккумулятора

АКБ этого типа принадлежат разработке советских инженеров. Все авто, выпускавшиеся в СССР оснащались аккумуляторными батареями прямого типа. Для них характерно следующее расположение полюсных выводов — «+» слева и «-» справа. С таким расположение токовыводов выпускаются батареи и сегодня. Довольно внушительный процент транспортных средств иностранных брендов, которые собираются на территории стран СНГ оснащаются АКБ с левым «+».

Обратная полярность аккумулятора

Аккумуляторы обратной полярности изготавливают производители европейских государств. Поэтому все импортные транспортные средства комплектуются батареями, у которых токовыводы расположены с точностью до наоборот — «+» справа и «-» слева.

Чем отличаются аккумуляторы?

Если речь идет только о полярности, то отличие одно — расположение токовыводов на крышке оборудования. Никаких физических и эксплуатационных сверх особенностей раскладка полюсных выводов батарее не дает, но при установке в транспортное средство аккумулятора не той полярности неизбежно возникнут сложности с длиной проводов клемм. Не имеет значения, что и старая АКБ, и новая комплектующая изготовлены одним производителем. Длины проводов не хватит! Чтобы избежать дополнительных трат и потери времени на наращивание проводов, разумнее сразу выбрать и купить аккумуляторную батарею нужного типа.

Если речь идет о приобретении батарей разных изготовителей, то отличаться они могут как расположением «+» и «-», так и геометрией, размерами.

Эту задачку не решить даже наращиванием или заменой проводов, поскольку посадочное место под комплектующую всегда имеет строгие геометрические и физические параметры. Запасная часть может не поместиться в посадочное место. При благоприятных обстоятельствах не та полярность АКБ может и не быть проблемой. Если можно установить ее в гнездо правильно, развернув на 1800. В этом случае длины проводов клемм будет достаточно.

Это интересно: Почему не заряжается аккумулятор автомобиля от зарядного устройства, генератора: рассмотрим развернуто

Что такое полярность аккумулятора и для чего ее определять?

Данная характеристика определяет местоположение основных выводов устройства, поэтому при выборе на нее нужно обратить внимание особо пристально. Покупка АКБ с неправильной полярностью приведет к невозможности прямой установки, проблемам с подключением проводов и риском появления опасной ситуации (замыкание, возгорание и пр.)

В каждом автомобиле есть ниша под аккумулятор, которая имеет свой размер и форму, поэтому установка элемента возможна только в одном положении. Если автомобилист приобретает АКБ с другой полярностью, не предусмотренной конструктивно в конкретной модели, то длины штатных проводов не хватит для соединения. В целом подобную проблему можно решить, если нарастить их, однако для этого нужно иметь паяльное оборудование, расходники и соответствующие навыки.

Другой неприятностью может стать короткое замыкание, которое происходит уже после подключения в случае соединения проводов не с теми контактами. Данное явление способно вызвать сгорание предохранителей, вывести из строя генератор, «убить» контакты и микросхемы приборов на панели или оптики, причинить иные неудобства. Естественно, сам аккумулятор после замыкания негоден к последующей эксплуатации.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

Советуем изучить Емкостное сопротивление

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

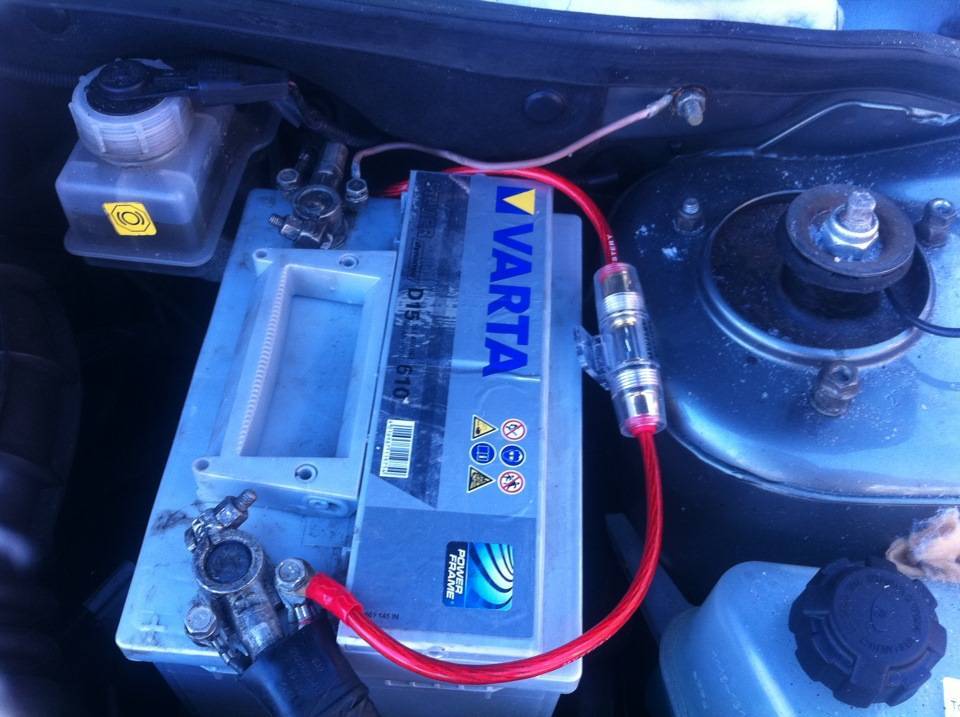

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Что будет, если перепутать полярность аккумулятора

При попытке завести машину последствия могут оказаться фатальными. Повезет, если водитель поймет, что допустил ошибку и вовремя отключит прибор. Нередко подобные ошибки приводят к замыканию и выходу из строя предохранителей. Они таким образом предотвращают более серьезные проблемы, возникающие при несоблюдении полярности. Естественно, при замыкании отмечается ряд характерных симптомов:

  • Летят искры.
  • Начинают плавиться провода и клеммы.
  • Появляется дым и запах гари.

Если появятся подобные признаки, придется как можно скорее отключить клеммы. В итоге степень повреждений будет зависеть о реакции водителя и степени износа АКБ. В любом случае, при неправильном подключении батарея начинает работать неправильно. Если процесс будет длиться некоторое время, замыкание вызовет осыпание плюсовой пластины. Мощность упадет, завести мотор не получится.

Когда не идет заряд и все время светится лампа АКБ, это говорит о выходе из строя защиты генератора. Если защитный элемент отсутствует, может сгореть и сам генератор. Иногда ломается электронный блок управления, без которого машина не заводится. Замкнувшие клеммы способы привести к тому, что плата внутри ЭБУ сгорит, а на ее замену придется выделить немало денег. Нередко перестает включаться сигнализация, которая не может функционировать при неправильном подсоединении проводов.

Самые опасные последствия наблюдаются, если водитель не следит за аккумулятором после подключения. Нередко начинается пожар, а поскольку машина ездит на бензине, огонь быстро распространяется. Если устройство неправильно подсоединено к зарядному устройство, это не так страшно. Но сгорит предохранитель зарядного устройства, и придется его менять.

Из всего вышесказанного можно заключить, что при изменении полюсов не все узлы автомобиля выйдут из строя. Некоторые из них способны нормально функционировать и после изменения полярности. Мотор будет работать, но только крутиться он начнет в обратную сторону. Пострадает электроника, больше всего достанется устройствам, не имеющим предохранителей.

Можно ли поменять полярность на аккумуляторе автомобиля

Сейчас большинство производителей стремятся исключить возможность неправильного подключения. Для этого минусовую и плюсовую клеммы делают разных размеров. Провода от бортовой сети имеют определенную длину и могут крепиться только с нужных сторон. Но владельцы автомобилей имеют возможность обойти защиту, подключив контакт через переходник.

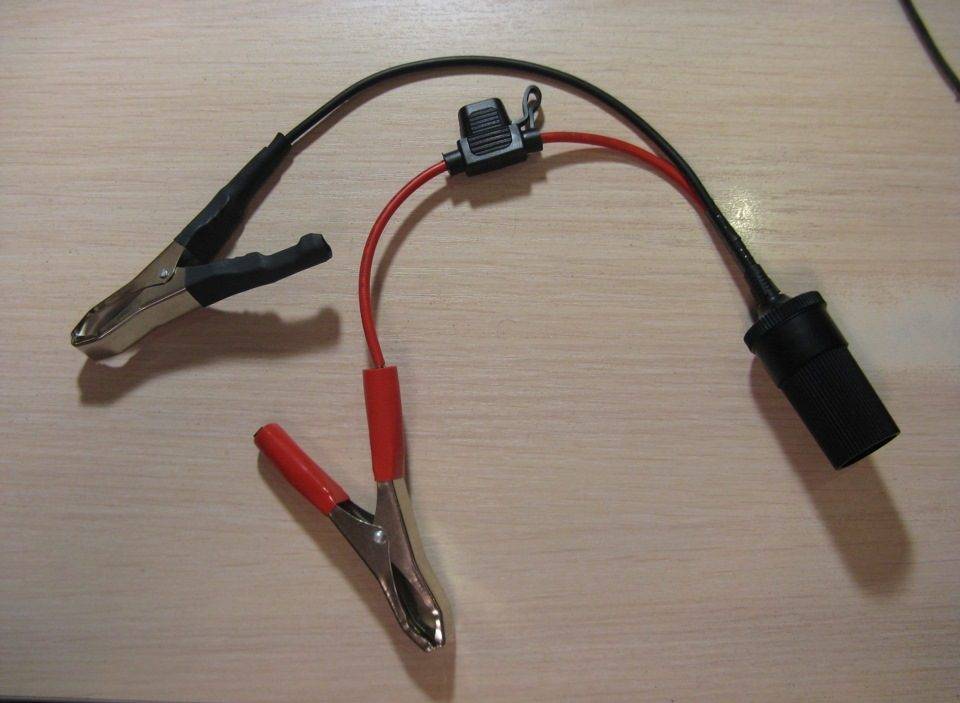

Переходник на аккумулятор

В результате плюс становится не с той стороны, происходит переполюсовка, опасная для всех систем автомобиля. Конечно, некоторые автовладельцы специально переполюсовывают старый АКБ, чтобы продлить его ресурс. Но эту операцию приходится производить на свой страх и риск, а последствия зачастую оказываются неприятными. Переполюсовка возможна только при следующих обстоятельствах:

  • Банки исправны и не замыкают.
  • Внутри батареи поддерживается нормальная плотность электролита.
  • Пластины достаточно толстые и не имеют повреждений.

Если срочно потребовалась замена аккумулятора, можно поставить прибор с несоответствующей полярностью. В сложившейся ситуации батарея должна быть установлена так, чтобы провод с положительным зарядом доставал до вывода. Минусовой — это масса, он присоединен к кузову, поэтому его можно удлинять. Для этого старый провод отсоединяют, а вместо него закрепляют новый, имеющий большее сечение. К сожалению, плюсовой не откручивается, его нельзя заменять и удлинять.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

  1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
  2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Как обслужить необслуживаемый аккумулятор автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

  • Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
  • Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Такие батареи маркируются цифрой «4».

Рекомендуем: Moll batterien, лидер на рынке автомобильных аккумуляторов

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

Как определить полярность при отсутствии маркировки выводов?

Бывает, что нужно определить полярность автомобильных аккумуляторов, на которых отсутствует маркировка токовыводов. Как правило, этой проблемы не существует, поскольку производители АКБ выделяют выводы знаками «+» и «-». Часто их дополнительно выделяют цветами. Положительный красным, а отрицательный чёрным или синим цветом. Но, предположим, маркировки нет. Что делать тогда?

Предлагаем вам 4 разных способа определения полярности выводов:

  • Диаметр токовыводов. Наиболее простой вариант – это измерить диаметр выводов аккумулятора. Положительные выводы всегда имеют больший диаметр, чем отрицательные. Если быть точнее, то при европейском типоразмере плюсовой токовывод имеет диаметр 19,5 мм, отрицательный — 17,9 мм. Для АКБ азиатского типоразмера эти значения составляют 12,7 и 11,1 миллиметров. Для измерения диаметра можно воспользоваться штангенциркулем;
  • Лимонная кислота. В принципе можно взять слабый раствор любой другой кислоты. К выводам АКБ прикручиваете медные провода, а другие их оголённые концы опускаете в раствор кислоты. Они не должны касаться друг друга. Где будет наблюдаться бурное газовыделение, там находится минусовой токовывод;
  • Сырой картофель. В этом случае медные проводки втыкаются в срез картофелины. Расстояние между ними от 5 до 10 миллиметров. Вокруг провода от положительного вывода картофель позеленеет;
  • Мультиметр. Берете мультиметр и включаете его на замер напряжения. Щупами касаетесь выводов АКБ и смотрите показания. Если напряжение будет со знаком плюс, то под щупом красного цвета у вас вывод «+», а под чёрным «-». Если напряжение со знаком минус, то, наоборот. Под красным щупом вывод «-», под чёрным «+».
