Как проверить втягивающее реле стартера: что нужно знать

Проверка втягивающего реле стартера

Втягивающее реле имеет несколько поломок, которые имеют один индивидуальный симптом – устройство либо вообще перестает работать, либо работает со сбоем, что затрудняет или вообще делает невозможным запуск двс.

Если обнаружена проблемная работа стартера, вначале посмотрите это короткое видео:

Порядок демонтажа стартера

Во многих автомобилях к стартеру не так уж и просто добраться, что делает работу по его демонтажу одной из нелегких задач. Легче всего его снять, если поставить машину на смотровую яму или эстакаду.

Работа по демонтажу проходит в такой последовательности:

  • Отсоединяем клеммы от акб (о том, как правильно это сделать, описано в другом обзоре);
  • Откручиваем провода от контактов стартера;
  • Откручиваем крепежные болты, которые жестко фиксируют стартер возле мотора.

Демонтируют его, когда требуется его замена. Также снимают стартер, чтобы проверить его, так как без этого процедуру крайне сложно провести.

Как проверить втягивающее реле стартера

Для проверки работоспособности устройства нужно выполнить следующие процедуры:

  • Когда заводит машину, перед проворотом коленвала, во втягивающем должен образоваться щелчок. Если этого не произошло, значит с реле какие-то неполадки. Бывает так, что звук было слышно, но электромотор не сработал. Это признак отсутствия контакта между замыкающим диском и болтами. Для устранения неисправности следует почистить контакты (они часто обгорают);
  • Когда силовой агрегат работает, в стартере образуется дребезжание. Так может проявляться проблема с обмоткой (ами) втягивающего. Визуально проверить эту поломку не получится, так как нужно узнать, какая из обмоток вышла из строя. В этом поможет омметр.
  • Самая банальная причина неработающего стартера – отсутствие энергии. Для устранения такой неисправности следует почистить все контакты узлов: на АКБ и на стартере. Из-за их окисления ток может не поступать или поступать со сбоями.

Сама проверка происходит следующим образом:

  • Демонтировать пусковой механизм;
  • Подготавливаются провода, которые используются для аварийного пуска мотора («крокодилы»);
  • Клемма АКБ (+) соединяется с нужным контактом реле (нужно запомнить, как устройство было подключено до демонтажа);
  • Минусовый провод подключается ко второй клемме батареи, а вторым его концом прикасаются к корпусу стартера.

Данная процедура поможет выявить неполадки в работе реле. Если слышно щелчок (якорь переместил шток и привел к замыканию контактов), то оно исправно. В противном случае его ремонтируют или меняют на новое.

Вот небольшое видео о том, как в домашних условиях проверить механизм:

Наиболее точно говорит о том, что реле неисправно отсутствие сцепления бендикса стартера с маховиком двигателя. Признаками выхода из строя втягивающего реле является невозможность отключения стартера после запуска двигателя, при этом слышно характерное жужжание, то есть стартер вращается в холостую.

Для проверки стартера не обязательно снимать его. Достаточно просто любым металлическим предметом замкнуть контактные болты, расположенные в задней части тягового реле. Если стартер будет крутиться, значит действительно неисправно реле.

Немного теории

Вообще, современные стартеры оснащаются парой реле. Первое отвечает за включение агрегата. Оно находится непосредственно в моторном отсеке, причем в отдельных моделях автомобилей реле помещается еще и в отдельный корпус. Второе реле, называемое тяговым (втягивающим), устанавливают прямо на стартер. Функций у данного устройства несколько:

  • Обеспечение синхронной работы узлов автомобильного стартера при запуске ДВС;
  • Распределение эл. энергии между эл-магнитным реле и моторчиком стартера;
  • Обеспечение совместной работы обгонной муфты и венца маховика (подвод шестерней) и, наоборот, отвод шестерней в нужный момент времени.

Вот как все устроено: когда в замке зажигания были замкнуты контакты, сразу же срабатывает обычное реле стартера, отвечающее за подачу напряжения от аккумулятора к т.н. втягивающую обмотку. В результате наводится магнитное поле, воздействующее на якорь реле, за счет тот попадает внутрь обмотки. Теперь осуществляется сразу 2 действия : начинает двигаться вилка стартера, помогая сдвинуться обгонной муфте, еще называемая бендиксом, а также замыкаются контакты установленного втягивающего реле. Проще говоря: стартер теперь соединен с маховиком, после чего он подключается к аккумулятору и за счет прохождения тока по цепи теперь может запуститься двигатель. Не забывайте, что работа систем сгорания без исправной работы электрических цепей авто невозможна.

Однако, и на этом еще не все. Теперь, когда стартер включается, за счет работы т.н. удерживающей катушки якорь удерживается в своем крайнем положении – в таком режиме работы втягивающее реле не потребляет много энергии. А если двигатель уже запущен, цепь стартера разрывается и происходит обесточивание реле. В автомобильных реле имеется пружина – именно она, стремясь сжаться, возвращает якорь в начальное положение . Следом свое положение меняет контактный диск и бендикс. Аккумулятор отключается. Далее реле уже никак не участвует в работе автомобиля вплоть до дальнейшего запуска двигателя.

Как снять втягивающее реле?

Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:

  • Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
  • Отсоединить электропроводку от втягивающего реле.
  • Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.

Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:

  • Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
  • С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.

Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:

  1. Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
  2. Бендикс выдвигается, но электромотор не включается.
  3. Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.

В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.

Как определить место замыкания

Если обмотки якоря коротнут, то это грозит большими проблемами. Чтобы суметь разобраться с поломкой и устранить её, потребуется внимательно осмотреть выходы.

Визуальный осмотр может дать исчерпывающие ответы. Практически каждый опытный автомобилист, да и что там – специалист, должен уметь делать оценку уже на визуальном этапе осмотре. Как не бывает дыма без огня, так и не бывает замыкания без следов гари.

После определения места возникновения замыкания, следует очистить контакты, а затем проверить сопротивление измерительным прибором, настроенным на Ом (мультиметром, например).

Изоляция проблемного участка – следующий этап работы. Хорошо поможет смесь асбеста с супер клеем, что даст составу свойство мгновенно застывать.

Если место пробоя, все же, определить не удалось, нужно воспользоваться пока что тоже простым способом. Берётся зачищенная медная проволока, которой нужно связать все ламели так, чтобы они соединились и оказывали друг на друга воздействие. Затем подаётся импульс на короткое время с целью определения слабого места. Ток можно успешно подать с помощью сварочного аппарата, воздействуя на массу и коллектор. Где будет пробивать сварочная дуга, и есть место короткого замыкания.


В крайнем случае, если опять не удалось выявить место замыкания, якорную обмотку можно перемотать целиком.

Межвитковое замыкание или МЖЗ является неисправностью якоря номер один. Определяется с помощью особого аппарата, который предназначен конкретно для этих целей. Называется ППЯ. Он представляет собой трансформатор, эффективно определяющий неисправность.

МЖЗ составляет почти половину всех неисправностей, связанных с электродвигателями (которым, по сути, и является стартер). Причины возникновения МЖЗ нужно искать в перегрузке устройства, ошибочной эксплуатации и изначальном штатном браке.

Примечательно, что неправильная эксплуатация пускового устройства грозит проникновением воды внутрь обмоток.

Как найти МЖЗ? Определить его не так и сложно, если использовать подручные средства и вышеописанный аппарат.

Вот несколько других способов определения МЖЗ якоря:

  • При работе стартера устройство нагревается неодинаково, какая-то часть, если потрогать, очень горяча;
  • Измерение нагрузки на каждую фазу токовыми клещами (очевидно, что если на одной из фаз тока больше чем на других – это проблема);
  • Прозвон обмоток тестером, что подразумевает обязательность отдельного прозвона (каждая обмотка в отдельности, что даёт возможность сверить почерпнутые значения сопротивления);
  • Проверить мегомметром, что позволит определить замыкание на корпус (одна клемма прибора прикладывается к корпусу пускателя, другая – к выходу обмоток).

Лучшая и точнейшая проверка якоря на МЖЗ – это использование Гроувер Тестер (американское название) или по-нашему – ППЯ. Правда, уже якорь должен быть снят, а стартер разобран.

ППЯ – это трансформатор, у которого есть только первичная обмотка, а в сердечнике вырезан зазор, куда помещается якорь.

Проверка осуществляется так:

  • Якорь ставится в этот зазор;
  • Включается ППЯ в сеть 220В;
  • На якорь ставится любой отрезок металлической полоски;
  • Если кусок металла начнет вибрировать или намагничиваться, значит, в якоре имеется МЖЗ.

Не забудьте вращать якорь по всей окружности, так как МЖЗ может не быть в одной плоскости, но присутствовать в другой.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Втягивающее реле стартера – для чего оно необходимо и как работает

Здравствуйте, уважаемые автолюбители! Прежде, чем любой автомобиль, подчиняясь желаниям владельца, выедет из гаража и поедет из пункта «А» в пункт «Б», его необходимо завести. Большинство современных автопользователей, которых автолюбителями можно назвать с большой натяжкой, доверяют ремонт и обслуживание своего авто специалистам сервисных центров.

Плохого в этом ничего нет, если не учитывать, тот факт, что автомобили эксплуатируют бездумно, неаккуратно. Уважающий себя водитель, даже если не принимает лично участие в ремонте машины, должен знать её устройство, основные признаки неисправностей, порядок их устранения. Это необходимо хотя бы для того, чтобы не выглядеть глупо в разговоре с автослесарем и не попасться в руки мошенников от ремонта.

Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие.

Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Тяговое реле стартера – для чего оно необходимо

Втягивающее реле стартера

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле.

Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

  • перераспределение электроэнергии между электромагнитом реле и мотором стартера;
  • синхронизация работы узлов стартера при запуске мотора;
  • подача шестерни бедикса до зацепления с зубами венца маховика;
  • возврат шестерни в исходное положение после пуска.

В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее».

Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени.

Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера и принцип его работы

Тяговое реле стартера находится над стартером в прочном соединении с ним. При необходимости оно достаточно просто снимается, но сделать это можно только на демонтированном стартере. Разные производители предлагают реле в двух вариантах: разборное, которое при необходимости можно подвергнуть диагностике, ревизии и ремонту, и неразборное, которое в случае поломки меняется целиком.

Основными частями реле являются:

  • корпус;
  • якорь;
  • магнит с обмотками (втягивающая и удерживающая);
  • возвратная пружина;
  • контакты.

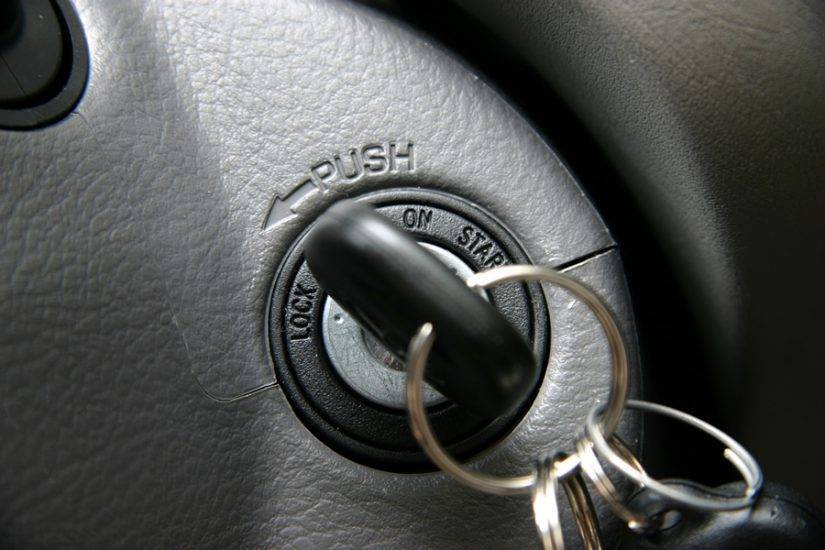

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающий» стартера замыкает пару контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

С пуском мотора контакты в замке зажигания размыкаются, подача электроэнергии на стартер прекращается, и возвратная пружина возвращает якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой. Вот, собственно, такой принцип работы втягивающего реле стартера.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

  • силовые контакты реле стартера на стороне стороны контактного диска подгорают;
  • происходит обрыв удерживающей или втягивающей обмотки;
  • имеет место деформация возвратной пружины;
  • возникает короткое замыкание в обмотках;
  • механические повреждения деталей в устройстве втягивающего реле;

В случае, когда стартер не крутит, вполне возможно:

  • втягивающее реле работает, но стартер не начинает вращаться;
  • втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению не оказывают влияния на яркость горения контрольной лампочки.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Устройство стартера двигателя автомобиля, принцип работы. Распространенные неисправности: стартер не крутит, не отключается после запуска двигателя и т.д.

Падает напряжение во время запуска двигателя автомобиля: основные причины. Диагностика возможных неисправностей, проверка генератора, стартера, АКБ и т.д.

Почему стартер нормально крутит, но двигатель не схватывает, не заводится. Основные причины неисправности, проверка систем топливоподачи, зажигания. Советы.

Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса.

Схема втягивающего реле стартера

Лучше понять принцип работы втягивающего реле помогает схема его конструкции в разрезе.

Конструкция втягивающего реле.

На втягивающую обмотку через замок зажигания подается «плюс». К «минусу» она подключена через стартер (смотрите рис. схема стартера).

Минус удерживающей обмотки идет непосредственно на массу. При замыкании тяговых контактов стартера на втягивающей обмотке пропадает «минус», так как на него также подается «плюс».

Из-за этого стягивающая обмотка перестает работать и удерживает сердечник в рабочем положении только удерживающая обмотка, по которой ток продолжает идти.

Поступление тока на втягивающую и удерживающую обмотки.

По сравнению с тяговой, удерживающая обмотка обладает меньшей силой, но достаточной, чтобы удержать сердечник в рабочем положении.

Использование 2-х обмоток позволяет снизить потребление тока для работы реле и сделать его более надежным и долговечным.

Варианты с одной обмоткой чаще перегорают. Кроме того, они больше потребляют тока, что приводит к более быстрой разрядке аккумулятора.

Как на ВАЗ 2110 снять стартер своими руками быстро

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

  • скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
  • щелчки при повороте ключа (втягивающее реле);
  • тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

С ситуациями, когда в автомобиле не крутит стартер, сталкивались многие автомобилисты. О возможных причинах можно прочитать в следующей статье: https://vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html

Замена

Для снятия стартера  ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП.

Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря  должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13.

Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой.

Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором.

Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности.

При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Разобраться, где находится реле стартера, поможет данный материал: https://vazweb.ru/desyatka/elektrooborudovanie/gde-nahoditsya-rele-startera.html

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

  • Вениамин
  • Распечатать

Принцип работы стартера и втягивающего реле

От описания устройства перейдём к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

  • Замыкаются клеммы контактной группы. Ток подаётся на болты контактных пластин, а через них на обмотки.
  • Образовавшееся на обмотках электромагнитное поле двигает сердечник в направлении задней крышки.
  • Сердечник тянет за собой конец вилки, закреплённой в маске стартера. Вилка перемещает бендикс (обгонную муфту), расположенный на валу основного электродвигателя стартера.
  • Бендикс входит в зацепление с зубчатым венцом коленчатого вала.
  • Замыкающий шток под давлением на него сердечника смещается назад и перемыкает контактные пластины.
  • Ток поступает на обмотки основного электромотора. Якорь вращается и приводит в движение коленчатый вал ДВС.
  • После прекращения подачи напряжения детали узла под воздействием возвратных пружин возвращаются в исходное положение.

При выходе узла из строя стартер перестаёт нормально функционировать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

  • Механические повреждения.
  • Обрыв в обмотке.
  • Обгорание или разрушение замыкающих пластин.

Мало изучить устройство и понять, как работает механизм. Желательно научиться выявлять и устранять поломки.

Втягивающее реле стартера – ремонт устройства

Чаще всего ремонт реле требуется из-за:

  • разрушения материалов в результате их усталости и потери прочности;
  • сгорания обмотки стартера либо реле;
  • выгорания внутри механизма «пятаков».

При каждом цикле работы рассматриваемое нами устройство воспринимает критические нагрузки, что и становится причиной относительно быстрого выхода из строя его составных частей. Причем поломка вилки, контактов, обмоток приводит к тому, что мотор завести не удастся никаким способом.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы не снимать и не разбирать тяговое реле стартера безосновательно, рекомендуется сначала провести его проверку на работоспособность. Тем более сделать это сможет даже новичок. Если стартер молчит и не подает признаков жизни, первое, что нужного проверить это втягивающее, и начать стоит с проводки путём прозвона, с помощью мультиметра нужно убедиться в целостности.
Если проводка исправна, далее следует убедиться, что реле работает. Для этого может потребоваться помощник, который повернет ключ зажигания, в этот момент должен послышаться щелчок, сигнализирующий о работе механизма. Если щелчка нет, реле следует заменить. Бывает и такое, что щелчок есть, но стартер молчит, в таком случае срабатывание реле не происходит преимущественно из-за подгоревших контактов (медные пятаки). Чтобы это проверить, нужно скинуть клемму, которая идёт от аккумулятора, вооружиться отвёрткой и замкнуть верхний и нижний контакт на реле. Если стартер заработал, значит, проблема во втягивающем реле.

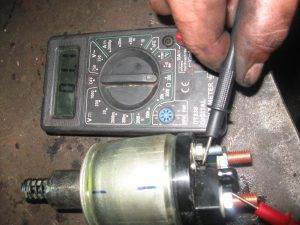

Также можно проверить напряжение, поступающее на стартер при помощи мультиметра, однако этот метод позволяет определить источник проблемы (стартер или проводка с аккумулятором). Красный щуп подсоединяется к плюсовой клемме АКБ, чёрный к массе. После этого помощник должен повернуть ключ в замке зажигания в положение запуска, мультиметр в этот момент должен показать напряжение не ниже 12 В. Если показатели оказались меньше, значит, АКБ разряжена и попросту нет достаточной энергии для запуска мотора, однако напряжения достаточно для срабатывания механизма реле.

Вопрос того, как разобрать втягивающее реле стартера, не является проблемой, если речь идет о разборном устройстве. Оно соединено со стартером и располагается непосредственно над ним. Чтобы провести диагностику и ремонт механизма, следует обязательно демонтировать стартер, а потом произвести разборку реле.

Если же на вашем транспортном средстве установлено неразборное втягивающее устройство, «разложить» его полочкам не получится. Придется купить новое реле и установить его на место старого. Вся операция, учитывая простое устройство втягивающего реле стартера, займет у вас от силы 15 минут.

Главная →

Устройство → Электрическая система → Стартер →

Выбор нового втягивающего реле

Найти новое втягивающее для эффективного старта силового агрегата – не самая сложная задача. Выбор производится в соответствии с рекомендациями производителя. В каталоге магазина фирма может предложить разные варианты для конкретного стартера.

Также можно демонтировать стартер, принести его в магазин. Там специалисты помогут подобрать подходящую модификацию.

В первую очередь выбор нужно останавливать на оригинальной запчасти, даже если она изготавливается не на заводе, на котором был собран автомобиль. В основном автопроизводители занимаются лишь сборкой транспортных средств, а запчасти на них изготавливаются на других заводах и чаще всего другими фирмами.

Стоит учесть, что втягивающие для разных стартеров не взаимозаменяемы. Они отличаются друг от друга не столько конструкцией, сколько мощностью привода и принципом соединения цепи. По этой причине следует быть внимательным, выбирая новую запчасть.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
