Всем привет! Расскажу об очень полезной доработке, которая пригодится для владельцев пожилых ВАЗ 2110. Многие десятководы сталкивались с проблемой, когда в жаркую погоду горячий мотор не реагирует на движение ключа. Стартер не крутит и приходится идти под капот с отверткой, замыкать контакты на прямую. В случае, когда стартер исправен(в моем случае он вообще новый), виновником этой неприятности может являться контактная группа замка зажигания. Со временем контактная група в замке зажигания изнашивается или подгорают токосъёмные контакты. Эту проблему успешно решает установка дополнительного, разгружающего реле. Кстати, такое реле на многих автомобилях устанавливается с завода.

Для установки этого реле нам потребуется: 4-х контактное реле с металлическим ушком (30-40А); 80р Провода 1,5кв.мм; около трех метров -80р колодка под реле — 1шт; 20р Разъём плоский типа «папа» -1шт; Разъём плоский типа «мама» -1шт; Наконечники кольцевые — 2шт. Изолента, термоусадка, гофра.

Собираем всё это дело по следующей схеме.

Реле нужно обезопасить от попадания влаги, для этого, я использовал толстую термоусадку, в которую целиком одел колодку реле.

После сборки, проверяю релюшку подключив к ЛБП.

Обратите внимание на лабораторный блок питания, амперметр показывает ток, который потребляет реле. Ток всего 0.12А и именно этот ток будет бежать через контактную группу замка зажигания

Для сравнения, ток срабатывания втягивающего по разным источникам от 10 до 30А! Чаще всего речь идет о 20-25А где 20А ток втягивающей обмотки и 5 ампер удерживающей обмотки.

Очевидно, что такие токи будут не по душе контактной группе замка зажигания. Реле отлично решает эту проблему.

Провел ещё эксперимент, покрутил напряжение в сторону уменьшения, реле срабатывает вплоть до 7В, на 6В уже не работает, но этого вполне достаточно, т.к. втягивающее не сработает уже при 8 вольтах.

Подводим проводку к стартеру.

Сдёргиваем красный проводок с плоского вывода тягового реле и плотно вставляем в разъём этого провода «папку» с проводом от новой релюшки. По этому проводу теперь питается катушка новой релюшки. Провода с кольцевым наконечниками подключаем к клеммам АКБ.

Провод от контакта 30 новой релюшки с «мамкой» надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле.

Расположение реле стартера ВАЗ 2110, его замена и диагностика

Дополнительное реле стартера ВАЗ 2110 на большей части выпускаемых автомобилей отсутствует. Роль отключения стартера «десятки» берет на себя втягивающее, которое крепится, непосредственно, к корпусу самого стартера. Чтобы добраться до него, потребуется полностью снимать пусковое устройство. Только после этого можно производить его диагностику или замену.

Конструкция пускового устройства вместе со втягивающим реле, позволяет вращать шестеренки привода. Те, в свою очередь, взаимодействуют с маховиком коленчатого вала, что в конечном итоге и запускает двигатель. После запуска двигателя, происходит замыкание контактов и реле, справившись со своей задачей, отключает стартер.

Управление втягивающим производится напрямую с замка зажигания. Кроме того, оно призвано защищать стартер.

Из-за огромного потребления тока в процессе эксплуатации автомобиля, пропадает четкий контакт. Авто владелец обязательно заметит проблемы в работе запускающего устройства. Решение проблемы – ремонт или замена реле стартера.

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

  1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
  2. Снимите воздушный фильтр.

Все работы по установке запчасти на место выполняются в обратном порядке.

Причины неисправностей и их диагностика

После снятия устройства с автомобиля, рекомендуется его детальный визуальный осмотр на предмет внешних дефектов. К списку самых частных причин выхода из строя, можно отнести:

  • Ослаблены гайки крепления, подходящих с реле проводов.
  • Окисление проводов.
  • В электрической цепи питания образовался разрыв.
  • Некорректная работа якоря.
  • Короткое замыкание между витками обмотки.

При неисправном реле, не рекомендуется производить его самостоятельного ремонта. Максимум, что можно сделать самостоятельно, это поменять стертые графитовые щетки или бендикс. В противном случае, есть большой риск повредить всю систему пуска двигателя. Рекомендуется замена на новый. Все шаги по замене указаны выше.

На что стоит обратить внимание при покупке нового реле

Следует приобретать запчасти у официальных дилеров и в специализированных магазинах Лада. На рынке автозапчастей есть огромное количество подделок и аналогов из КНР, которые стоят значительно дешевле. Однако характеристики и срок службы подобных изделий значительно ниже заявленных. Стоит ли экономить таким способом, решать только самому авто владельцу. Цена оригинала начинается от 600 рублей.

Основные неисправности стартера автомобиля

Неисправности стартера делятся на две категории

  • поломка или износ механической части
  • повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

  • неисправности электродвигателя
  • неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

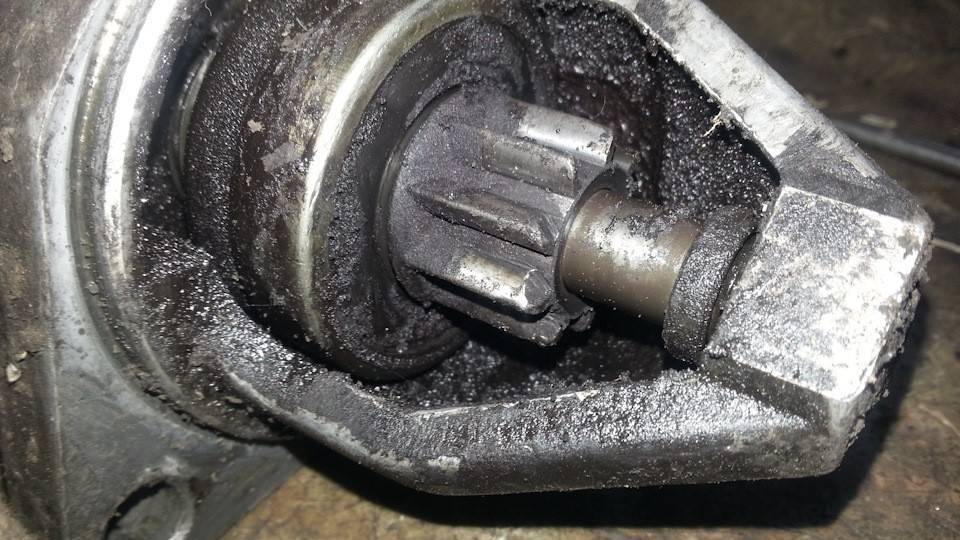

Блендикс Ваз 2110 в идеальном состоянии

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Разбираемся где у ВАЗ 2110 находится реле стартера и есть ли оно в принципе?

Многие автовладельцы при невозможности завести двигатель с помощью стартера, начинают «грешить» не на него (работоспособность довольно просто можно проверить), а на реле.

Но… обыскивают все подкапотное пространство, и ничегошеньки не обнаруживают, даже отдаленно похожего на искомое. Вот почему на различных форумах все время проскакивают вопросы о том, где находится реле стартера ВАЗ 2110, и как его отыскать.

Ответ на этот вопрос довольно прост: оказывается, на многих автомобилях довольно большого семейства «десяток» дополнительное реле конструкцией не предусмотрено, и вы его здесь не найдете!

Есть только втягивающее, которое находится на самом стартере, прямо под контактами. Для того, чтобы к нему подобраться и проверить работоспособность, понадобится снять пусковое устройство.

Втягивающее реле стартера

Устройство и работа

Стартер на ВАЗ 2110 сконструирован таким образом, что непосредственно в нем находится тяговое реле, обеспечивающее вращательное движение шестерни привода. Ее запуск происходит при сцеплении с зубьями маховика коленвала. То есть, если неисправно втягивающее устройство, то и запуск двигателя не состоится.

Кроме того, именно тяговая обмотка при замыкании контактов призвана обеспечить питание на электродвигатель стартера от АКБ. Когда контакты замыкаются, срабатывают блокировки, втягивающая обмотка отключается.

Управляется втягивающее реле прямо от замка зажигания, и служит также для защиты стартера. Но поскольку оно потребляет много тока, со временем в контактной группе исчезает надежный контакт.

Это проявляется в том, что работа запускающего двигатель механизма нечеткая, то срабатывает, то нет, или медленно вращается. В принципе, решить эту проблему можно, нужна просто самостоятельная установка дополнительного реле, что многие и делают.

Проверка

Для того, чтобы проверить, исправно ли тяговое реле, нужно вначале добраться до стартера. Расположен он под капотом, в стандартном для ВАЗов месте – слева ниже АКБ, около КПП.

Сам стартер и втягивающее устройство находятся в одном корпусе, на котором также имеются две клеммы. Демонтируя или устанавливая на место устройство, следует быть предельно внимательным, чтобы не замкнуть эти клеммы.

Нужно проверить предел напряжения, который имеет тяговое реле. Граничное напряжение – не более 8В. Кроме того, температура во время процесса срабатывания не должна быть выше 25°С, иначе надежной работы и защиты стартера не дождетесь.

Кроме того, можно иногда можно визуально заметить поломку. В таком случае необходима установка нового механизма, но вначале нужно произвести разбор.

Снятие

Демонтаж и разбор производится так:

  • От АКБ отключить «минус»;
  • Снять воздушный фильтр;
  • Отсоединить колодку проводов, идущих на тяговое реле;
  • Открутить гайку, крепящую наконечник силового привода (ключ 13);
  • Открутить гайки, крепящие стартер (ключ 15). Верхняя гайка скручивается легко, а к нижней нужно еще подступиться;
  • Снять стартер;
  • Открутить гайку от нижнего вывода тягового реле и отключить провода;
  • Открутить его крепежные болты (ключ 8), снять.

Неисправности

После снятия нужно внимательно проверить втягивающее реле. Вот список возможных поломок:

  • Раскрутились/ослабли гайки, которыми крепятся наконечники проводов. Элементарно решается подтягиванием гаек;
  • Окислились провода, или обмотки, соединения. Здесь может потребоваться замена или просто очистка;
  • В цепи питания есть обрывы. Лечение – замена цепи;
  • Якорь срабатывает несвоевременно или работает вхолостую. Предписана замена;
  • Еще нужно проверить, нет ли замыкания между витками обмоток (их здесь две).

Для проверок используется омметр.

Как заменить?

Если тяговое реле оказалось неисправным, самостоятельным ремонтом лучше не заниматься, чтобы не вызвать блокировки всей системы запуска двигателя. Лучше всего его сразу заменить новым, установка которого не должна вызвать трудностей, и осуществляется в обратном разборке порядке.

Демонтаж стартера и связь с реле

Ваз 2110 реле защиты стартера

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

  • Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
  • Минусовую клемму от аккумуляторной батареи следует снять.
  • Осуществляется демонтаж корпуса воздушного фильтра.
  • От реле отсоединяется колодка проводов тягового реле.
  • Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

На ваз 2110 реле стартера находится

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Ваз 2110 схема подключения реле стартера

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Ваз 2110 установка дополнительного реле на стартер

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Ваз 2110 щелкает реле стартера – заменить нужно новым

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

  • В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
  • Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
  • Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Ваз 21102 где находится реле стартера защиты нужно знать

Главными причинами возникновения данных неполадок, может стать:

  • Межвитковое замыкание реле.
  • Обрывы в цепи питания.
  • Несвоевременное срабатывание якоря или же его холостая работа.
  • Окисление проводов, соединений, обмотки.
  • Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

https://youtube.com/watch?v=JRhND312Zyk

Чтобы избавится от данных неполадок, необходимо проделать несколько действий:

  • Заменяется тяговое реле.
  • Проверка и при необходимости замена проводов.
  • Вращение якоря необходимо вернуть в легкую работу.
  • Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека.
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.
Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.
Все выше прописанные действия необходимо проводить в строгом порядке.После процесса демонтажа стартера, следует произвести еще несколько простых действий:

  • Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
  • Там же осуществляется отключение провода.
  • Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
  • Тяговое реле снимается.
  • Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
  • Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

Реле тяговое

Как проверить реле стартера и снять элемент для замены

Прежде всего, перед началом работ рекомендуется заранее подготовиться. В рамках подготовки должна быть отдельно изучена схема подключения реле стартера. Теперь давайте рассмотрим, как проверить втягивающее реле стартера ВАЗ 2110.

Сначала нужно слева под АКБ (рядом с КПП) обнаружить стартер. Реле стартера находится в корпусе стартера и имеет две клеммы

Важно, чтобы эти клеммы не были замкнуты между собой

Далее следует замерить напряжение на втягивающем реле. Допустимый показатель не должен быть выше 8В. Также температура при срабатывании не должна превышать 25 градусов Цельсия. Если имеет место перегрев, стартер и реле не будут работать нормально.

Также проводится визуальный осмотр и других элементов на предмет целостности, попадания воды и т.д. Если внешний вид не вызывает подозрений, тогда проблема кроется внутри и нужно снимать и разбирать сам стартер. Снятие стартера не является сложной процедурой.

  • Для начала следует снять клемму «минус» с АКБ;
  • После понадобится демонтировать воздушный фильтр
  • Теперь снимаются провода, идущие на втягивающее;
  • После ключом «13» откручивается гайка, которая крепит наконечник силового провода;
  • После снимаются крепежи стартера при помощи ключа на «15». Верхнюю гайку снять не составляет труда, при этом к нижней гайке доступ затруднен.
  • После демонтажа стартера откручивается гайка нижнего вывода втягивающего реле, отсоединяется проводка.
  • Теперь остается открутить болты крепления реле ключом «8», после чего реле можно снять.

Если рассматривать неисправности и то, как проверить втягивающее реле стартера на ВАЗ 2110, само реле нужно внимательно осмотреть после демонтажа. Также отдельного внимания потребует проводка, контакты.

Как правило, часто бывает так, что крепления прослабляются (например, крепление наконечника проводов). В таком  случае проблема решится обычной затяжкой крепежей.

Сейчас читают:

Также часто на обмотке, а также на контактах  могут появляться очаги окисления, которые  не дают стартеру нормально работать. Если окисление контактов не сильное, тогда их можно просто зачистить. Если же окисление слишком сильное, может потребоваться замена поврежденных элементов.

То же самое можно сказать и о разрывах электрической цепи. В одних случаях ремонт поврежденных участков позволят восстановить работоспособность устройства, тогда как в других лучше выполнить частичную или полную замену всей цепи.

Еще отметим, что также во время диагностики можно заметить, что якорь стартера работает вхолостую или срабатывает с задержкой. В такой ситуации якорь подлежит замене. Параллельно в рамках проверки омметром проверяется замыкание витков обмоток стартера и т.п.

Если говорить о замене реле стартера, ремонт данного элемента в некоторых случаях возможен, однако на деле нецелесообразен, так как потребует достаточно серьезных расходов в плане финансов, так и затрат по времени.

Как показывает практика, лучше сразу менять поврежденные или вышедшие из строя элементы стартера. Если все работы выполнены правильно, тогда удается достичь прогнозируемого результата и полной работоспособности устройства.

В свою очередь, даже если ремонт втягивающего реле стартера будет выполнен, в таком случае гарантий на такую восстановленную деталь никто не даст. Это может стать причиной как последующих проблем с запуском мотора, так и повторного выхода реле из строя. Вполне очевидно, что проще и часто дешевле стразу купить новое реле стартера хорошего качества.

Еще замену можно вполне выполнить своими руками, так как установка втягивающего реле  ничем не отличается от процесса снятия по сложности работ. Другими словами, все можно сделать своими руками в условиях обычного гаража.

Главное, заранее убедиться, что дело именно в реле, так как проблемы с обмоткой обычно решаются только в профессиональном сервисе, который специализируется на ремонте стартеров, генераторов и т.п.

Также во время разборки и сборки стартера необходимо внимательно контролировать весть процесс, не перепутать крепежные элементы, гайки, болты и т.п.  Контакты, которые даже визуально в хорошем состоянии, лучше зачищать, крепежи затягивать и т.д.

Дело в том, что во время езды на машине, а также в процессе работы самого ДВС агрегаты под капотом испытывают различные нагрузки (перепады температур, вибрации и другие). Вполне очевидно, что это часто приводит к ослаблению крепежей и соответствующим проблемам.

Признаки неисправности стартера

Слабый контакт с щетками

Самая простая и в то же время самая распространенная неполадка – это неплотное прилегание щеток к коллектору, в результате чего нарушается электрический контакт. В результате, стартер не запускается. Щетки истираются довольно быстро, и подлежат замене. Другой причиной неплотного соединения щеток с коллектором может быть слабость пружины.

Несрабатывание тягового реле

Еще одна распространенная неполадка в механизме запуска двигателя – не вращается якорь. Причина кроется в отказе тягового реле. Не срабатывает по целому ряду причин. Чтобы докопаться до истины, автовладельцу придется провести поэтапную проверку элекрооборудования в транспортном средстве, начиная от аккумулятора, который мог по различным причинам разрядиться. От аккумулятора проверяем дальше:

  • Если полюсные выводы на аккумуляторе и концы проводов реле сильно окислены, то оксидная пленка, образуя электроизоляцию не пропускает электрический ток. Контакты необходимо зачистить мелкой наждачкой.
  • Слабо затянутые наконечники прерывают прохождение тока. Для восстановления контакта небходимо подтянуть винты.
  • Обрыв в проводах, соединяющих тяговое реле со стартером или замком зажигания. Провода следует соединить или заменить.
  • замыкание между витками в электрообмотке втягивающего реле, обрыв или законтачивание на «массу»;
  • заедание якоря тягового реле;
  • неисправность контактной части выключателя.

Если тяговое реле срабатывает, но не вращается якорь, могут влиять упомянутые выше причины, плюс к этому на якорь влияют:

  • подгорание коллектора. Причиной прогорания служит электрическая дуга, возникающая между неплотно прилегающими щетками и коллектором. Щетки прилегают неплотно из-за истирания, или перекоса. Если перекос не повлек серьезной деформации, достаточно его поправить. Стершиеся щетки подлежат замене.
  • Устранив, таким образом, причину прогорания, сам коллектор зачистить слабой шкуркой.
  • Разрушение обмотки в якоре или статоре – не редкость. Причин почему рвутся витки в обмотках, немало: они перегреваются при перегрузках, выплавляется припой, образуется короткое замыкание. В результате обрыва обмоток возникает искрение и прогорание коллектора. От длительной эксплуатации стартера с разрушенными обмотками прогорает изоляция, что приводит к коротким замыканиям на корпус.
  • пробой изолированного щеткодержателя плюсовой щетки, и его замыкание.
  • замыкание между пластинами коллектора;
  • межвитковое соединение в обмотках, либо их замыкание на «массу».

Работоспособность тягового реле, наличие или отсутствие электрозамыканий проверяется вольметром или амперметром. Перед этим между ограничительным кольцом и шестерней привода вставляется прокладка толщиной 12-15 мм. В работающем устройстве показатели не должны превышать по силе тока – 23 А и по напряжению – 9 В. Превышение этих значений свидетельствует о наличии замыкания или других неполадок в обмотке втягивающего реле или в приводе. Если устройство для запуска ДВС работает, но коленвал не вращается, причины следующие:

  • Пробуксовывает муфта свободного хода, названная бендиксом по имени своего изобретателя;
  • Сломан рычаг выключения бендикса или соскакивание его оси;
  • Износилось поводковое кольцо на обгонной муфте, или лопнула буферная пружина;
  • заедает или и тяжело перемещается привод на якоре стартера.

Проверка составляющих стартера

Обнаружить износ графитовых щеток можно, лишь разобрав корпус стартера. Если авто эксплуатируется продолжительное время и с большими нагрузками, то на щетках будет явно видна выработка, хотя заводской запас прочности позволяет функционировать долго и безотказно. В некоторых случаях износ графитовых щеток может блокировать работу втягивающего реле, поэтому не будет слышаться характерное щелканье.

Обгорание обмотки удастся обнаружить не только при визуальном осмотре, но и по неприятному запаху гари. Ремонту или замене данный элемент не подлежит, так что придется полностью менять стартер.

Проверить работоспособность реле можно без специального оборудования. Внутри его есть три клеммы: вход с аккумулятора, выход на стартер и небольшая клемма – на систему управления. Можно попытаться замкнуть контакты больших клемм хорошо изолированной отверткой, при этом не касаясь элементов корпуса. Если произойдет вращение, то проблема заключается в реле. После подобного тестирования реле долго работать не будет, поэтому его лучше сразу поменять на новое.

Источники

  • ladaautos.ru/vaz-2110/chto-delat-esli-vaz-2110-ne-zavoditsya-pri-etom-starter-ne-krutit-i-ne-shhelkaet.html
  • zen.yandex.ru/media/avtobloger/vtiagivaiuscee-scelkaet-no-starter-ne-krutit-prostoe-reshenie-problemy-za-kopeiki-5ce8ce214bdca600b3cba06b
  • vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html
  • drive2.ru/c/2562200/
  • remont-inomarki.ru/pochemu-ne-krutit-starter-v-vaz-2110.html

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле,  которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал  набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше  силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает  другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель,  не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

  • плотно затягивать крепежные гайки;
  • не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
  • использовать провода минимальной длины без образования петель;
  • провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
  • получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
  • контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

Почему стартер не крутит

В зависимости от того, что послужило причиной отказа в работе стартера, необходимо делать последующие шаги – ремонтировать или заменять агрегат. Кроме того, в ряде случаев вам нужно чинить не само пусковое устройство, а проводить манипуляции с иными узлами. В большинстве случаев можно обойтись ремонтом, но опытные автолюбители рекомендуют сразу же заменить узел, чтобы с ним больше не возникало проблем.

  1. В большинстве ВАЗ-2110 не стоит штатный инжектор, но многие автолюбители устанавливают этот узел самостоятельно. Он помогает сократить расход топлива, помогает запускать мотор в холодное время без прогрева и повышает мощность. Барахлит инжектор, а вместе с ним и стартер, из-за некачественного топлива. Еще одной причиной может стать несоблюдение схемы подключения, но тогда вы обнаружите неисправность сразу после монтажа инжектора. В противном случае вам нужно промыть инжектор, чтобы удалить взвеси, которые занесены в него топливом.
  2. Если автомобиль заводится, но после краткой остановки заново запустить мотор не получается, то проблема таится в обгонной муфте. В момент отказа вы можете слышать щелчки из-под капота и заметить, что автомагнитола начинает включаться сама по себе. В этом случае вам необходимо остужать силовой агрегат перед повторным пуском или не делать кратковременных стоянок. Также вам потребуется заменить обгонную муфту на ее редукторный аналог. Обязательно проверьте проводники, которые идут от этого узла. Иногда для восстановления работоспособности муфты достаточно заменить провода, которые визуально выглядят поврежденными.
  3. Особенно часто выходит из строя втягивающая часть стартера. При такой поломке подсветка приборной панели сначала загорается, а затем гаснет. Перед заменой втягивающего реле, необходимо замкнуть стартер и отключить сигнализацию. Если перечисленные узлы находятся в рабочем состоянии, в таком случае придется просто заменить реле.
  4. Причинами щелчков в стартере и отсутствия запуска двигателя часто становятся повреждения контактов. В этом случае для начала осмотрите аккумулятор, почистите клеммы, если на них появилась окись. Иногда на ВАЗ-2110 достаточно простучать реле стартера, чтобы избавиться от проблемы. Обязательно возьмите с собой помощника, который будет заводить двигатель, в то время как вы будете простукивать реле. Если при таком грубом подходе получилось запустить мотор, то стоит полностью заменить реле. Ремонт будет нецелесообразен.
  5. Неожиданная остановка двигателя обусловлена проблемами с иммобилайзером. Завести мотор вам не удастся, так как срабатывает защита. Такое случается только на инжекторных ВАЗ-2110. Самостоятельно устранить неисправность невозможно, вызовите эвакуатор и отправляйтесь на ближайший пункт СТО, там вам смогут восстановить работоспособность авто.

Как на ВАЗ 2110 снять стартер своими руками быстро

Стартер – узел, который служит для запуска двигателя. По сути это электродвигатель, который через муфту вращает маховик двигателя до воспламенения горючей жидкости и пуска мотора.

Причин для замены или ремонта стартера может быть много:

  • скрежет в моторном отсеке при повороте ключа зажигания на пуск (неисправность бендикса или износ маховика);
  • щелчки при повороте ключа (втягивающее реле);
  • тяжело проворачивается двигатель (износ щеток ротора).

Стартер ВАЗ 2110

Это основные причины, более детально Вам скажет электрик при разборке и диагностике. В основном он подлежит ремонту, но если возникают такие причины, как замена якоря, то целесообразно заменить весь стартер сборе, но возникает проблема как на ВАЗ 2110 снять стартер?

С ситуациями, когда в автомобиле не крутит стартер, сталкивались многие автомобилисты. О возможных причинах можно прочитать в следующей статье: https://vazweb.ru/desyatka/elektrooborudovanie/ne-krutit-starter.html

Замена

Для снятия стартера ВАЗ 2110 необходима яма (желательно), ключ на 10, ключ на 13, ключ на 15, и ключ на 8. Желательно, что бы двигатель был остывшим. Снимаем минусовую клемму аккумулятора, снимаем защиту, если она есть и ключами на 8 и 10 снимаем жестяной кожух защиты КПП.

Снимаем фишку силового провода с стартера, достаточно ее потянуть на себя. Ключом на 13 откручиваем силовой провод на втягивающее реле, провода желательно убрать в сторону, что бы ни мешали при демонтаже. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Снимаем.

После снятия необходимо проверить состояние втулок в корпусе КПП на износ, вал якоря должен заходить без люфта и заклинивания. При данных дефектах необходимо произвести замену втулок.

Замена бендикса

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно провести самостоятельно. Для того, чтобы снять втягивающего реле, откручиваем крепление силового провода от корпуса стартера ключом на 13.

Ключом на 8 откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при откручивании болтов во втягивающем реле стоит пружина, которая может амортизировать, при снятии придерживать рукой.

Далее снимаем поршень втягивающего реле с крючка коромысла на бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса, снимаем втягивающее реле, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть с вилкой, бендиксом и ротором.

Снимаем, поддевая отверткой , пластиковую вилку с якоря и извлекаем якорь с бендиксом с передней части корпуса. Снимаем стопорное кольцо с наконечника якоря и демонтируем бендикс. Сборка производится в обратной последовательности.

При установке нового бендикса, рекомендуется промазать шлицы смазкой ЛИТОЛ.

Разобраться, где находится реле стартера, поможет данный материал: https://vazweb.ru/desyatka/elektrooborudovanie/gde-nahoditsya-rele-startera.html

Замена втулок

Если требуется замена втулок, их две, в корпусе КПП и в нижней части стартера. В корпусе стартера она меняется без проблем, а вот в корпусе КПП ее проблематично поменять без специального инструмента (райбера), эту процедуру рекомендовано делать на СТО у специалиста.

После ремонта, рекомендуется его проверить на месте перед установкой, силовыми клеммами от аккумуляторной батареи.

Установку производим в обратной последовательности. Гайки на 13 крепления клемм необходимо затягивать без особого усилия, так как клеммы медные и при сильной затяжке можно повредить резьбу.

  • Вениамин
  • Распечатать
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
