Где находится стартер ВАЗ 2109?

Неисправности стартера

Ремонт стартера Лада 2109 значительно упростится, если диагностировать неисправность заранее без снятия узла.

Для диагностики поломки стартера необходимо проводок от клеммы подсоединить напрямую к «плюсу» :

  • двигатель завёлся — неисправность реле включения;
  • двигатель не завёлся — требуется замена щёток.

Возможно щётки отработали свой ресурс либо имеет место перекос щёток. Чтобы выявить причину неисправности щёток требуется демонтаж стартера.

Схема устройства стартера.

Распиновка блока предохранителей

Контактные фишки монтажника разделены на две части. Это обусловлено тем, что обилие клемм может усложнить обслуживание автомобиля. На рисунке выше изображены обе группы, где выводы обозначены так.

  1. Ш1-4 – подключение к модулю панели приборов.
  2. Ш5/6 – передний жгут проводки.
  3. Ш7/8 – левый брызговик (здесь смонтировано большое количество электроприборов).
  4. Ш9/10 – задняя часть приборов.
  5. Ш11 – присоединение коробки печки, системы отопления.

Провода подключаются одинаково, независимо от того, низкая панель установлена или высокая. Расположение фишек и разъемов всегда идентично.

Втягивающее реле устройство.

Втягивающее реле ВАЗ-2109 состоит из электромагнита, намотанного из двух обмоток, якоря, контактов и возвратной пружины. Электромагнит состоит из двух катушек, втягивающей и удерживающей. Втягивающая катушка соединена с клеммой управления и с контактом идущим к электродвигателю. Удерживающая катушка соединяется с выводом управления и корпусом реле.

При подаче напряжения на контакт управления втягивающего реле по катушкам проходит электрический ток создавая в катушке электромагнитное поле, под действием которой происходит перемещение якоря, который сжимает возвратную пружину. Якорь так же перемещает бендикс, а в конце хода якорь перемещает шток который замыкает контакты соединяющие АБ с электродвигателем стартера.

При замыкании контактов на вывод втягивающей обмотки идущей к выводу электродвигателя подаётся «+» и по ней перестаёт проходить ток, магнитное поле создаваемое втягивающей обмоткой пропадает, но якорь остаётся во втянутом состоянии под действием магнитного поля удерживающей обмотки.

После пуска двигателя и отключение питания под воздействием возвратной пружины якорь возвращается в исходное положение, размыкая контакты и выводя из зацепления бендикс. Контакты втягивающего реле представляют собой болты закреплённые в текстолитовой крышке и пластины круглой или прямоугольной формы, которая замыкает болты при перемещении якоря.

Несколько слов о стартере девятки

Перед тем, как мы научимся использовать ремкомплект интересующего нас стартера, давайте разберемся, что собой представляет данный механизм. Он является элементарным электродвигателем с четырьмя полюсами и щетками, который крепится к зубчатому венцу маховика. На «девятках» разных лет выпуска монтировались следующие модели стартеров: 29.3708; 5712.3708; 423.3708.

Любой из них работает по смешанному принципу возбуждения, располагает тяговым реле с двумя обмотками. Различия между этими стартерами заключаются в конструкции коллекторного устройства и привода. Так, у механизма модели 423 коллектор имеет цилиндрический тип, у 29 – торцевой, а у стартера 5712 в приводе устанавливается планетарный редуктор. Ремкомплект же у них абсолютно идентичный, как, впрочем, и их неисправности.

Схема стартера и назначение

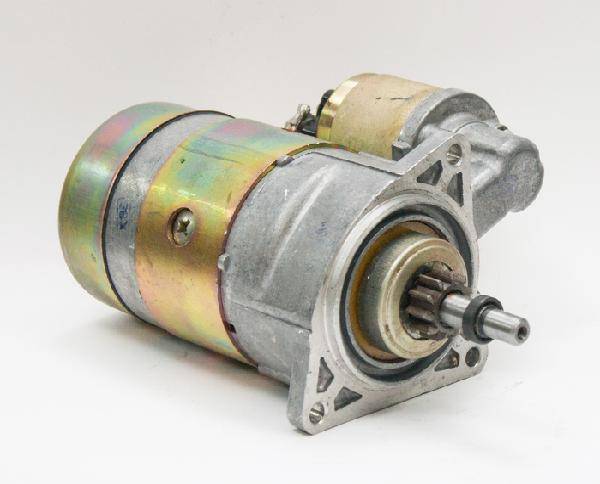

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

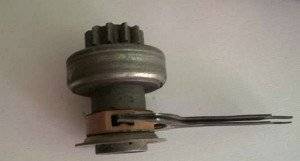

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

  • обмотка;
  • щеточный узел;
  • втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

  1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
  2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

  • Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
  • После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

https://youtube.com/watch?v=DRhN3pF9UOE

Источники

  • http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
  • http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
  • http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Предохранитель на стартер ваз 2109


Система управления двигателем автомобилей ВАЗ 2108, 2109, 21099 имеет три реле и три плавких предохранителя, защищающие ее электрические цепи. Они вынесены в отдельный блок предохранителей и реле, который расположен под панелью приборов с правой стороны от водителя под вещевой полкой. Сверху блок защищен пластиковой крышкой, крепящейся на трех саморезах.


Реле ЭСУД ВАЗ 2108, 2109, 21099

— Реле включения топливного насоса (2).

— Реле включения электровентилятора системы охлаждения (3).

Предохранители ЭСУД ВАЗ 2108, 2109, 21099

— Предохранитель (7,5А) блока управления (ЭБУ) и модуля зажигания (6).

— Предохранитель (7,5А) обмотки включения электровентилятора системы охлаждения двигателя, клапана продувки адсорбера, датчика расхода воздуха, датчика скорости, датчика концентрации кислорода (5).

— Предохранитель (15А) топливного насоса (4).

— Предохранители извлекаются при ремонте электрических цепей, сбросе давления в топливной магистрали, измерении компрессии в цилиндрах.

Еще статьи по ЭСУД ВАЗ 2108, 2109, 21099

Замена реле включения стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Реле включения стартера многие подумают сейчас что речь пойдёт о втягивающем реле, на самом деле это не так, всего у стартера имеется два реле один который его включает и второй который выдвигает бендикс и толкает его шестерню на шкив коленчатого вала (Второе это то самое втягивающее реле), при выходе из строя первого (Случается редко в основном из-за перегрузок на него или из-за неисправной проводки) стартер вы уже никак не запустите и в связи с этим машина не заведётся, при выходе из строя второго же, будет немного другая ситуация, а именно машина может так же не заводиться и щёлканье будет происходить в момент поворота ключа, но это ещё более менее можно сказать а вот если данное реле выйдет из строя полностью и не будет возвращать бендикс в своё обратное положение то произойдёт следующее, при повороте ключа стартер начнёт крутить двигатель у автомобиля и в итоге он заведётся, но когда вы вернёте ключ после того как двигатель завёлся в обратное положение то бендикс у стартёра назад не выйдет (Втягивающее реле вить не работает) и за очень короткий срок стартер придёт в негодность.

Чтобы поменять реле которое отвечает только лишь за включения стартера, нужно запастись: Только одним гаечным ключом «на 8», по больше степени больше вам и ничего не нужно брать но разве что ещё один гаечный ключ чтобы на всякий случай клемму минус с АКБ скинуть!

Где находится реле включения стартера?

В моторном отсеке он располагается и прикреплён он там к кузову автомобиля при помощи одной единственной гайки, на сделанном фото ниже данное реле указано красной стрелкой, а синей показан воздушный патрубок за которым данное реле то и располагается.

Когда нужно менять реле включения стартера?

Бывают некоторые люди либо плохо знают электрическую часть у своего автомобиля, либо просто никогда не смотрят на данное реле (Мол оно вечно и никогда не ломается), просто мы хотим сказать что очень многие люди когда видят что их автомобиль не заводиться с ключа лезут сразу в стартер, снимают в начале его, потом заменяют на нём детали, на будущее запомните, всегда надо начинать с малого и легко доступного и только потом идти к тяжело доступным вещам и уже их проверять и менять в случае выявлении неисправности.

Почему стартер не крутит и не щелкает на ВАЗ-2109 и как починить

От правильной работы стартера зависит, заведется ВАЗ-2109 или нет. Неисправность стартера может состоять как в поломке самого агрегата, так и в износе отдельных элементов электрической цепи. Предлагаем рассмотреть поломку, когда стартер не крутит и реле втягивания тоже не срабатывает, каковы причины таких особенностей функционирования авто и как их устранить.

Почему не крутит и не щелкает стартер

Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет. Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:

  • с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
  • на аккумуляторе отсутствует заряд;
  • окислились выводы от АКБ;
  • пострадало реле механизма, например, окислены выводы или появился обрыв;
  • в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
  • некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

  • обмотка;
  • щеточный узел;
  • втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

  1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
  2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

  1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
  2. весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как , необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
  3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
  4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Стартер, без него не запустишь автомобиль, а значит, далеко не уедешь. От его работоспособности зависит успех поездки. Поэтому нужно разобраться, как предотвратить его выход из строя, или же устранить уже имеющейся поломки. Рассмотрим более подробно:

  • Тревожные сигналы
  • Неисправности

Распространенные причины неисправности


Обозначение компонентов стартерного узла Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

  1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
  2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
  3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

  • силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
  • вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
  • если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
  • износе щеток или втулок так называемого якоря;
  • коротком замыкании обмотки.


Стартерный узел «девятки» Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

  • села аккумуляторная батарея;
  • произошло окисление клемм, в результате чего они ослабли;
  • удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

  • замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
  • разрушилось кольцом, расположенное в редукторном устройстве;
  • очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Стартер необходим для заводки машины, во время работы двигателя он отключается. Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком – деталью, установленной на конце коленчатого вала (закреплена непосредственно на кончике). Маховик крутиться по своей оси, если завести двигатель у автомобиля, а стартер вставлен своей передней частью (маской) внутрь маховика, и когда вы начинаете заводить двигатель автомобиля, бендикс с шестеренками входит в зацепление в стоящий на месте маховик (там шестерня стартера соприкасается с зубьями маховика). После вхождения на стартер идёт ток, и шестерня у стартера начинает вращаться. Скорость вращения шестерни 250 оборотов коленвала в минуту, соответственно 4 оборота в секунду). Когда вы убираете руку с ключа зажигания, он с помощью пружинки отводится назад, и бендикс у стартера возвращается на своё место. В это время выходит из зацепления шестерня с маховиком. Мы постарались объяснить механизм работы стартера, а теперь разберемся как его менять.

Примечание! Переднеприводные автомобили гораздо удобней в ремонте, чем классика: в классических моделях для снятия стартера необходимо разбирать двигатель, иначе к нему не подлезть из-за неудобного месторасположения. В Самарах этот момент более продуман, а значит и инструментов понадобится немного: гаечные ключи и смотровая яма.

Месторасположение стартера

На автомобилях семейства Самара или Самара 2, стартер располагается в одинаково. В поиске стартера, сначала следует ориентироваться на аккумуляторную батарею (красной стрелкой на маленьком фото показана), потом, заглянув по глубже в моторный отсек, вы обнаружите стартер (указан белой стрелкой). Лучше всего загоните автомобиль на смотровую яму и оттуда смотрите на стартер (большое фото было сделано из нижней части автомобиля), вставленный внутрь двигателя.

Когда менять стартер?

  • Слышны щелчки во время проворачивания ключа в зажигании, а автомобиль не заводится.
  • Бендикс не входит в зацепление и стартер работает в холостую (слышно звук прокручивания стартера, однако двигатель не запускается).
  • Стартер крутиться очень плохо (медленно). Здесь возможны несколько причин: во-первых, аккумулятор сел – зарядите его; во-вторых, втулки у стартера пришли в негодность и вал сместился – замените втулки новыми, проведите ремонт, разобрав стартер, при отсутствии средств на новый (с подробной инструкцией знакомьтесь в статье «Ремонт стартера на автомобиля»).

Снятие

1) Скиньте минусовую клемму с аккумулятора автомобиля, чтобы обесточить подачу электричества на стартер. Трудности с отключением? – Смотрите статью: «Замена аккумулятора на автомобиле», пункт первый.

2) Теперь подумайте, с какой части автомобиля вам будет легче всего снимать стартер с машины (сверху/ снизу). Совет: у карбюраторных двигателей в отсутствии поблизости смотровой ямы, легче снимать сверху. У инжекторных машин сверху также возможно снимать, однако вдобавок необходимо снять корпус воздухофильтра. Учтите, в разы удобнее снимать снизу, пользуясь ямой. Нижний болт без проблем выверните (сверху, кстати, нижний болт вы скорее всего даже и не отвернёте без специального инструмента). При наличии защиты картера – снимайте (присутствует не на всех автомобилях, т.к. с завода защита не ставится, но брызговик, защищающий двигатель от загрязнения ставится всегда, обязательно снимайте его, инструкция «здесь»).

3) Сняв все препятствующие детали, переходим к снятию непосредственно стартера:

  • отсоедините колодку проводов, потянув за неё (фото 1);
  • переходите к отворачиванию гайки крепления клеммы АКБ и полностью данную гайку отверните (фото 2);
  • снимите клемму со шпильки стартера, на которой она и находиться (фото 3);
  • выверните три гайки, крепящие стартер к двигателю автомобиля.

Установка

Устанавливается новая деталь в обратном снятию порядке.

Примечание! Рекомендуем зачистить шкуркой клемму, подсоединенную к стартеру, в случае наличия ржавчины или въевшейся грязи. Чистая клемма обеспечит лучший контакт, а чтобы впредь она больше не гнила и не окислялась, смажьте солидолом либо вазелином.
