Устройство стартера автомобиля

Стартер автомобиля – устройство, принцип и особенности работы стартера

Здравствуйте, уважаемые автолюбители! Порой слишком поздно приходит осознание важности освоения устройства автомобиля. Оказавшись вдалеке от сервисных автоцентров и опытных знакомых, один на один с недвижимым автомобилем, мы начинаем жалеть о том, что были недостаточно внимательны на занятиях в автошколе

Рядовому автолюбителю нет необходимости досконально изучать устройство каждого своего автомобиля, тем более многие умудряются менять несколько машин в год. Уважающий себя водитель, конечно, старается быть в курсе всего, что происходит с его любимым средством передвижения.

Прочные знания помогают быстро разобраться в поломке и даже, если её не удаётся устранить самому, то в разговоре с работниками ремонтной мастерской мы не выглядим глупо, да и проконтролировать устранение неисправностей на СТО можем, как минимум.

Первое, что следует осваивать начинающему автолюбителю – это устройство стартера. Во-первых, с этого узла начинается движение любого автомобиля. Во-вторых, зная, как работает стартер, водитель может завести мотор правильно и быстро разобраться в причинах плохого пуска.

Устройство стартера автомобиля

Устройство и работа стартера — видео

Для того, чтобы иметь возможность самостоятельно провести ремонт стартера своей машины, совершенно не обязательно искать специальную литературу, посвященную конкретной модификации.

Стартеры всех автомобилей имеют одинаковое устройство и отличаются друг от друга незначительно, конструктивными особенностями, но не принципом работы. Если вы уже знаете, из чего состоит стартер одного автомобиля, то разобраться в особенностях другого совершенно не составит труда.

Любой из стартеров имеет от 40 до 60 отдельных деталей, которые составляют главные его части, а именно:

  • электрический двигатель постоянного тока;
  • тяговое (втягивающее) реле;
  • бендикс.

Каждый водитель, как минимум, должен знать, какова схема стартера и какую функцию выполняет каждая из его частей. Основной узел – это электродвигатель, вал которого после включения через шестерни передаёт вращение на коленчатый вал мотора.

Вспомогательными устройствами является втягивающее реле и бендикс. Втягивающее реле выполняет двойную функцию:

  • с продольным перемещением якоря через рычаг вдоль вала электромотора стартера передвигается бендикс с рабочей шестернёй;
  • замыкание контактов электромотора после зацепления шестерни и венца маховика.

Самый маленький, но не менее важный элемент – это бендикс. Непривычное название узла — это фамилия американского изобретателя Винсента Бендикса, который его создал. Задача бендикса: обеспечить временное соединение вала стартера и венца маховика для вращения коленвала.

Принцип работы стартера автомобиля

Стартер представляет собой электромеханическое устройство. Это говорит о том, что принцип работы стартера заключается в использовании электрической энергии аккумулятора и преобразовании её в механическую. Для того, чтобы двигатель автомобиля имел возможность завестись, в его недрах происходят такие процессы:

  • после замыкания контактов в замке зажигания, ток направляется через реле стартера на втягивающую обмотку тягового реле;
  • якорь втягивающего реле, передвигаясь внутрь корпуса, выдвигает бендикс из корпуса и вводит в зацепление его шестерню с венцом маховика;
  • когда якорь втягивающего реле достигает конечной точки, происходит замыкание контактов и ток поступает на удерживающую обмотку реле и обмотку электромотора стартера;
  • вращение вала стартера приводит к запуску мотора машины. После того, как скорость вращения маховика превышает скорость вращения вала стартера, бендикс выходит из зацепления с венцом и с помощью возвратной пружины устанавливается в исходное положение;
  • когда ключ в замке зажигания с пуском мотора возвращается в первое положение, подача электроэнергии на стартер прекращается.

Принцип действия стартера, после пошагового разбора уже не кажется таким сложным. Первый самостоятельный ремонт стартера является для водителя последним этапом в освоении его устройства.

Для того, чтобы стать продвинутым знатоком пусковой системы мотора, полезно изучить технические характеристики стартера вашего автомобиля, основными из которых являются: номинальное напряжение и мощность, потребляемый ток и крутящий момент, частота вращения вала.

Виды

По устройству, стартеры бывают:

Без редуктора

Редуктор – это промежуточный механизм, основная задача которого – снижения усилий при вращении. В таких моделях коленчатый вал имеет непосредственное сцепление с шестерней. Зажигание происходит быстрее, практически мгновенно, по причине прямого контакта. Среди преимуществ этой конструкции выделяется простота. Дополнительный редуктор внедряется в конструкцию и в случае поломки потребуется его разборка.

Безредукторные стартеры легко ремонтируются обычным ручным инструментом. Из-за сильной упрощенности, схемы подключения и ремонта элементарны. Но основным недостатком моделей без редуктора выступает нестабильность. Во время сильных морозов они могут выходить из строя, не запускать двигатель с первого раза.

С редуктором

Основное отличие от предыдущей версии – наличие планетарного редуктора. Многие специалисты рекомендуют именно редукторные модели, так как они обладают одним выраженным достоинством – возможность запуска автомобиля даже при сильно севшем аккумуляторе. Малое потребление электричества значительно усиливается постоянными магнитами, которые улучшают производительность.

Кроме этого такое сочетание решает возникающие проблемы с обмоткой, которые могут привести к поломке стартера. Единственный недостаток – вероятная поломка шестерни при длительной эксплуатации. Если стартер был сделан с дефектом, что не редкость, их срок работы сильно ограничивается.

Устройство

Устройство и принцип работы стартера просты. Система пуска двигателя напрямую зависит от маховика. Это — механический элемент, который проворачиваясь, заставляет мотор производить энергию. И для пуска мотора от АКБ, требуется промежуточный узел.

Принцип работы стандартного стартера автомобиля обусловлен работой следующих элементов:

  1. Якорь. Это ось, изготовленная из легированного стального сплава. Она вращается на подшипнике скольжения. На нее напрессовывается сердечник и устанавливаются коллекторные пластины. Его структура подразумевает пазы, в которые укладывается обмотка.
  2. Щетки. Это графитовые проводники, осуществляющие простую функцию – передача электричества на коллекторные пластины. Это позволяет увеличить мощность стартера в целом.
  3. Реле. Передает напряжение на обмотку и выталкивает обгонную муфту.
  4. Электромотор. Состоит из нескольких сердечников с обмоткой. Ротор может быть установлен на подшипниках скольжения или обычных втулках. Второй вариант считается худшим, так как они имеют свойство стираться при активном использовании. В итоге, такое оборудование быстрее выходит из строя.
  5. Бендикс. Элемент передачи крутящего момента и вращения на коленчатый вал.

Работа стартера, зачастую, обусловлена этим набором элементов, но могут быть и дополнения. Ряд моделей имеет специальную кнопку, которая позволяет запустить автомобиль даже без ключа.

Подробнее об устройстве стартера в видео

Возможные проблемы стартера

Вполне закономерно, что стартер – устройство и принцип работы мы уже рассмотрели – испытывает куда меньшие нагрузки по сравнению с другими узлами и агрегатами современного автомобиля. Ведь при полной исправности он активируется лишь на несколько секунд. Однако это совсем не означает, что поломки пускателя невозможны. Среди наиболее возможных неполадок специалисты выделяют следующие.

 Стартер не запускается. Причин для этого бывает немало, и в основном они непосредственно связаны с «начинкой» устройства – обмоткой, контактами, неисправностью реле и пр.

 Недостаточные обороты коленчатого вала. Наиболее часто данный сбой происходит по нескольким причинам: окисление контактов, излишняя вязкость смазывающей жидкости, разряженный аккумулятор.

 Стартер работает дольше положенного. Профессионалы утверждают, что в этом дефекте виноват замок зажигания (заедает), некорректная работа контактных разъемов и сбой в обмотке.

 Устройство и работа стартера не приводит к вращению коленвала. Вероятнее всего, что-то мешает свободному передвижению опережающей муфты по валу.

 Скрежетание шестерен. За ним в большинстве случаев кроется неправильно выставленное замыкание контактов либо задиры на венце маховика двигателя автомобиля. Кроме того, иногда шестерни из зацепления выходят с замедлением. Также причиной скрежетания, пусть и нечасто, становится пружина привода – за период эксплуатации она теряет способность полноценно разжиматься.

Разумеется, доскональное знание владельцем машины устройства стартера автомобиля позволяет своевременно предупреждать возможные неполадки. Кроме того, многие проблемы в работе устройства компенсируются грамотным ремонтом. Однако зачастую знание азов конструкции пускателя не хватает для устранения неполадок, так как нужно еще разбираться и в технических характеристиках пускателя. А это – сила тока, напряжение и мощность, величина крутящего момента и т. д. Поэтому очень часто перед автовладельцами встает дилемма: что рациональнее, купить новый стартер или отдать старый в ремонт специалистам?

Устройство стартера

Ниже рассмотрим устройство и разновидности механизмов.

Схема и основные компоненты


Схема системы зажигания

Как устроен узел:

  1. Корпус, в котором собрана вся конструкция. В зависимости от типа устройства он может иметь разную форму, но обычно механизмы изготовляются в виде цилиндров. Корпус может включать в себя сердечник, оснащенный обмотками.
  2. Якорь. Этот компонент выполнен в виде специального вала и оснащен посадочными поверхностями для установки подшипниковых деталей. Эти составляющие элементы обычно изготовляются из стали. В центре якорного устройства находится сердечник, оснащенный коллекторными пластинами.
  3. Передняя крышка. Она используется для того, чтобы закрывать все элементы конструкции от внешнего воздействия.
  4. Реле, именуемое втягивающим. Этот компонент используется для подачи напряжения на обмотку механизма. Посредством воздействия реле происходит выталкивание обгонной муфты из посадочного места. Элемент должен быть оборудован контактными компонентами и перемычкой.
  5. Бендикс. Считается одним из основных составляющих компонентов. Используется для подачи крутящего момента на маховик силового агрегата. В результате происходит выдвижение шестерен из зацепления после того, как будет выполнен запуск двигателя.
  6. Держатель щеток. Щеточные элементы используются для передачи напряжения на якорное устройство, в частности, на его пластины. Благодаря щеткодержателю можно повысить мощность электрического двигателя в целом. Особенно это актуально в момент запуска мотора.
  7. Роторный компонент. Ось ротора проворачивается на подшипниковых устройствах скольжения. Эти элементы со временем изнашиваются, поэтому они подлежат периодической замене. Из-за износа напряжение, проходящее по обмоткам, не преобразуется в механическую энергию. При выходе из строя подшипников водитель может услышать посторонние звуки, нехарактерные для правильного функционирования узла.
  8. Кнопка для активации и деактивации зажигания. Этот элемент входит в устройство, если машина оснащена кнопкой для запуска силового агрегата без ключа.

С редуктором

Стартерам с редукторами отдают предпочтение многие автолюбители. Наличие редуктора обеспечивает меньшее потребление тока стартерным устройством при запуске мотора машины. Примечательно, что редукторные механизмы обеспечивают эффективное вращение коленчатого вала даже при севшем аккумуляторе. Конструкция таких узлов включает в себя постоянные магниты, что позволяет свести к минимуму возможные неисправности, связанные с работой обмотки. В редукторных механизмах быстрее всего изнашивается вращающая шестерня.

Пользователь evgenij ignatov рассказал о техобслуживании редукторного стартера.

Без редуктора

Безредукторные устройства характеризуются упрощенной конструкцией и напрямую влияют на вращение шестерни. По устройству они более простые, поэтому в случае поломки произвести ремонт механизма сможет даже неопытный автовладелец. В процессе поступления тока на выключательный элемент сцепление шестерни с маховиком происходит сразу же. Благодаря этому процедура зажигания осуществляется быстрее. По сравнению с редукторными данные механизмы обладают более высоким сроком службы. Это связано с тем, что неполадки в электрической составляющей минимальны.

Безредукторные автомобильные стартеры могут работать со сбоями при низких отрицательных температурах.

Пошаговое подключение стартера на ВАЗ 2110 видеоинструкция

Первым делом нужно изучить, как работает стартер, потому как именно отсюда начинает свою работу любой автомобиль. К тому же, если вы знаете, как устроен стартер, то сможете запустить мотор и выяснить причину плохого запуска.

Чтобы самостоятельно отремонтировать стартер автомобиля, достаточно знать несколько моментов.

Большинство водителей полагают, что стартер – это реле втягивающего действия. Это реле меняет то положение, в котором находится муфта свободного действия, выдвигающая шестерню, чтобы запускать двигатель. Когда происходит запуск двигателя, реле освобождается от тока, и муфта возвращает свое прежнее положение, таким образом, шестерня попадает назад. За счет этого сохраняется время работы шестерни, и стартер машины не портится.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленчатый вал.

На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные, которые могу быть в конструкции, но не в принципе работы. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

В любом стартере имеется главных 40-60 деталей, к ним относятся:

  • бендикс;
  • реле втягивания;
  • двигатель постоянного тока электрический.

Водителю лучше знать, какую схему имеет стартер, и какие функции выполняют его части. Основным узлом является электродвигатель. Когда он включается, вал дает вращение коленчатому валу мотора.

Вспомогательные устройства – это бендикс и реле втягивания. Узел называется бендиксом, потому что его изобрел американский изобретатель Винсент Бендикс. Задача этого устройства в том, чтобы обеспечить вращение коленвала.

Какие функции выполняет реле:

  1. Защищает стартер от замыкания контактов в зажигании.
  2. С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  3. Обеспечивает разгрузку контактов в замке зажигания.

Основные элементы, входящие в схему стартера, работают следующим образом. Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Рассмотрим несколько причин, по которым придется менять стартер или произвести его ремонт.

  1. Разрядка аккумулятора. Или могут окислиться наконечники или выводы. В этом случае достаточно устранить неисправности, тогда стартер снова начнет нормально работать.
  2. Инжектор. Некоторые «десятки» не воспринимают топливо плохого качества, поэтому инжектор может забиваться и загрязняться. Нужно его промыть.
  3. Если стартер работает с громким шумом, то это могло ослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер.
  4. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение стартера на ВАЗ-2110 должно происходить следующим образом. Подготовьте:

  • провод сечением 1,5 м2;
  • разъем вида «мама» в количестве 5 штук;
  • разъем вида «папа» в количестве 1 штуки;
  • реле с 4-мя контактами и металлическим ушком;
  • кольцевой наконечник для 6 мм (количество – 1 шт.) и наконечник для 8 мм (тоже 1 шт).

Закрепите реле в том месте, где удобно (это может быть бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле. Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

Будьте внимательны, такая инструкция предназначается только для автомобилей ВАЗ-2110, так как там, где реле такого типа нет, значит, оно там и не должно быть. Вполне вероятно, что имеются особенности электрической системы.

Как самостоятельно провести замену бендикса

В стартере немаловажное значение отдается бендиксу, в случае поломки которого не будет возможности завести двигатель. И, если при запуске слышится характерный металлический звук, это говорит о незамедлительной замене этой детали

Квалифицированными мастерами не рекомендуется даже пытаться проводить ремонт бендикса, по их словам гораздо целесообразней поменять старую износившуюся деталь новый бендикс. Такая своевременная замена бендикса, а не его ремонт, позволит предотвратить разбалансировку внутренних частей с перспективой повышенного износа двигателя стартера.

  1. Предназначение
  2. Диагностика
  3. Самостоятельная замена
  4. Актуально ли делать ремонт
  5. Какова последовательность действий

Предназначение

Бендикс иначе называют обгонной муфтой, который относится к рабочему органу, находящемуся в стартере автомобиля. Крутящий момент передается шестерней от двигателя стартера к маховику ДВС. Но шестерня не может находиться в длительном сцеплении с маховиком, так как работа стартера должна занимать незначительное время, после чего он должен остывать. И для того чтобы подстраховать двигатель стартера от воздействия ДВС, предназначен бендикс.

Диагностика

Ведь причиной для замены бендикса могут стать не только стершиеся зубья шестеренки бендикса, это могут стать и стершиеся втулки, на которые насажен вал стартера, а может быть и часто встречающаяся причина — испорченность втягивающего реле. Так что для того чтобы выявить причину этой испорченной детали, необходим опыт. Некоторые мастера проводят диагностику на специальных стендах в нескольких нагрузках:

  • Под нагрузкой;
  • Без нагрузки.

А кому-то достаточно провести рукой, чтобы понять необходимость замены бендикса.

Самостоятельная замена

Самостоятельная замена бендикса не столь проста, как кажется на первый взгляд. Чтобы его поменять даже на самом простом отечественном автомобиле потребуется снять стартер, а эта работа может сопровождаться рядом сложных моментов. И все-таки можно попробовать провести замену самостоятельно. И так, что необходимо сделать:

Снять стартер. Для этого открыв капот необходимо отсоединить отрицательный провод с аккумуляторной батареи. Автомобиль надо загнать на смотровую яму. С помощью гаечного ключа надо открутить крепление положительного провода аккумулятора к втягивающему реле

После чего снимаются две клеммы, обращая внимание на состояние изоляции на проводах. С помощью шестигранника открутить кронштейн

Затем, с помощью накидного ключа откручивается нижний болт, который держит стартер. Этот процесс довольно хлопотный. После этого выворачивается верхний болт крепления и откручивается кронштейн, с помощью которого происходит крепление стартера к блоку. После этих работ стартер аккуратно вынимается.
Открутив шпильки вдоль всего стартера и те, которые крепят крышку, стартер разделить две части. Вынув щеточный узел и ротор, рекомендуется прочистить все части стартера.
Затем необходимо снять стопорное кольцо с вала ротора и извлечь изношенный бендикс меняя его на новый. Сразу же проверить состояние втулок и вилки. Чтобы снять вилку необходимо провести аккуратную выемку резиновой заглушки и извлечь необходимый элемент.
Выпрессовка втулки осуществляется с помощью головки подходящего размера. В случае износа этих деталей их стоит сразу же заменить новыми. Втулки обратно загоняются с помощью молотка. При этом стоит помнить, что удары должны быть несильными и проводиться через специальную деревянную подкладку.
Сбор стартера производится в обратном порядке, после чего проверяют его работоспособность.

Диагностика стартера на стенде

Диагностировать исправность пускового устройства автомобиля, не разбирая, удобно на стенде. Сделать это своими руками не получится. Стартер необходимо демонтировать и принести в ближайший автосервис, оборудованный стендом для диагностики.

Обычно такие стенды являются универсальными устройствами, и могут проверить, как работоспособность стартера, так и генератора. Принцип их работы заключается в имитации работы электроприборов в реальных условиях и при разных нагрузках. В это время снимаются их электрические и механические показания. Стенды имеют универсальные крепления для установки разных моделей стартеров и генераторов, и позволяют измерять следующие параметры при полном торможении и на холостом ходу:

  • сила вращения (момент) двигателя;
  • сила потребления тока;
  • напряжение.

С помощью профессионального стенда можно проверить стартеры для грузовых и легковых автомобилей, левого и правого вращения. Также легко проверить на стенде и генератор, существует возможность запускать генератор в паре со стартером.

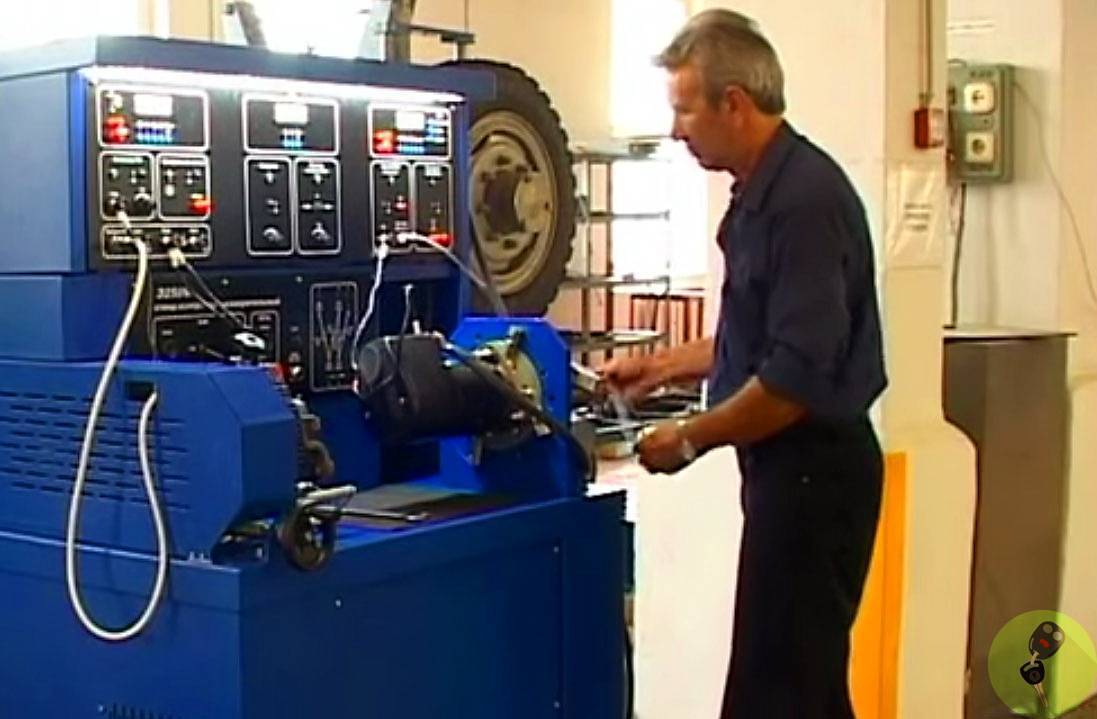

Один из вариантов стенда для проверки стартеров и генераторов.

Однако с помощью стенда проверяются в основном электрические параметры устройств. В результате испытаний вы получите технологическую карту электрических параметров, но не состояние износа механических узлов. Их проще проверить визуально. В то время как утечку в изоляции обмоток можно проверить только на специализированном стенде или с помощью специальных пробников или осциллографов.

Для пусковых приборов Delco Remy ток потребления в режиме полного торможения должен быть в районе 700 А, а тормозной момент не менее 5В. Если стенд оснащен измерителем температуры, то в рабочем состоянии стартер не должен нагреваться выше 30 градусов. Более высокая температура говорит о замыкании обмоток.

Как замкнуть контакты при помощи отвертки?

Указанный способ применим только в том случае, когда причиной поломки стало втягивающее реле. Если неисправность имеет другую природу, то замыкание контактов может привести к серьезной поломке всего устройства.

Неисправность характеризуется щелканьем из-под капота во время проворота ключа. Щелканье обозначает, что втягивающее реле не может выполнить свои функции. В данной ситуации можно только перемкнуть стартер при помощи отвертки или гаечного ключа. Данное действие позволит передать напряжение на обмотку стартера напрямую.

Отвертка вставляется между клеммами А и Б, замыкая их. В данном случае инструмент работает в качестве втягивающего реле.

Так как в данной ситуации сделать все самостоятельно достаточно сложно, то лучше привлечь помощника при запуске движка таким способом. Помощник может поместить отвертку между нужными клеммами, тогда как водитель будет замыкать контакты. Если воспользоваться помощью ассистента, это во многом упростит и ускорит процесс.

Даже если машина благополучно завелась, то не стоит откладывать ремонт на длительное время. Неисправная часть может повлечь выход из строя других элементов, что в итоге приведет к невозможности запуска машины данным способом.

Большинство автомобильных поломок случается в самый неподходящий момент, когда нужно вовремя добраться до определенного места, необходимо встретить родственников на автовокзале и во многих других случаях. Поломка транспортного средства происходит, в том числе, и по причине неисправности стартера. Кажется, что машина должна ехать без особых проблем, все механизмы работают отлично, а она все равно не заводится.

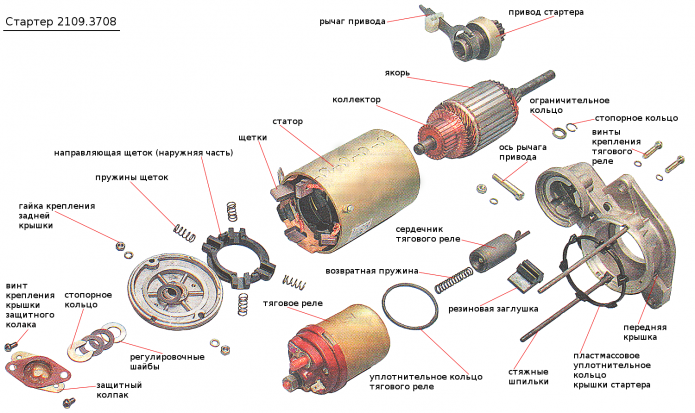

Внешний вид стартера в сборе

Можно отдать автомобиль в автосервис, доверив его посторонним людям, однако, есть и другое решение, которым следует воспользоваться в том случае, если не хочется тратить время и деньги на обслуживание агрегата в сервисном центре. Это проверка стартера и его работоспособности своими силами.

Стартер ВАЗ 2107 – устройство, схема подключения + Видео » АвтоНоватор

Стартер ВАЗ 2107 часто барахлит, но это не беда – отечественный автопром характерен тем, что в случае необходимости ремонт и обслуживание делать куда проще, чем в иномарках. И если с пусковым механизмом что-то случилось, вы сможете помочь машине сами. Давайте разбираться!

Замысловато ли устройство стартера «семерки»?

Стартер отвечает за пуск мотора. Это электродвигатель с 4 полюсами и таким же количеством щеток. Он располагается в нижней части моторного отсека с правой стороны от блока цилиндров, это демонстрирует фото из-под капота. Фиксация на картере сцепления осуществляется посредством трех болтовых соединений.

Этот элемент не рассчитан на длительную работу, его единственная функция – предоставить двигателю нужный крутящий момент. Справившись с задачей, деталь возвращается в состояние покоя. Так что любая серьезная неисправность приведет к отказу транспортного средства. Устройство стартеров ВАЗ 2107 и других моделей этой линейки одинаково. Если же и встречаются некоторые отличия, то они незначительны.

Устройство стартера включает более чем 40 мелких элементов, из которых собираются основные части – электродвигатель постоянного тока, бендикс и тяговое реле. Их легко найти на фото. В функции моторчика входит передача вращательного момента на коленчатый вал посредством шестеренной передачи. Благодаря втягивающему реле обеспечивается перемещение бендикса. Кроме того, реле отвечает и за замыкание контактов электрического мотора. Бендикс – маленькая деталь, но выполняет весьма важную задачу – обеспечивает сцепление вала и венца маховика. И только после этого возможно вращение коленчатого вала.

Как стартер пускает двигатель?

Рассмотрим подробнее принцип действия стартера. После замыкания контактов ток поступает на обмотку тягового реле. В это время якорь перемещается и выдвигает бендикс. Шестеренка последнего соединяется с венцом маховика. Когда якорь достигает конечной позиции происходит замыкание контактов, что позволяет току поступить на обмотку мотора стартера. Устройство начинает вращаться и автомобиль заводится.

Бендикс возвращается в исходную позицию как только маховик начнет вращаться с большей скоростью, чем вал стартера. А подача электрической энергии на устройство прекращается с возвратом ключа на первое положение. Устанавливают на ВАЗ 2107 и редукторный стартер, в этом случае схема протекания тока чуть другая, он попадает на якорь через зубчатую передачу. Благодаря этому значительно увеличивается мощность. Это не единственное отличие, которое имеет редукторный механизм, но об этом не сейчас.

Схема подключения и возможные затруднения

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить ее самостоятельно. Но прежде чем говорить непосредственно о подключении стартера ВАЗ 2107, следует узнать как демонтировать старый элемент. Единственная проблема, с которой вы столкнетесь – неудобное расположение детали, грешат этим и карбюраторные модели, и инжекторные.

Устанавливаем автомобиль над смотровой ямой, так как добраться до узла можно только через низ. Обязательно отключаем зажигание. Затем снимаем крышку аккумулятора и отключаем с «массы» клемму. Чтобы освободить доступ, следует демонтировать АКБ, причем делаем это вместе с опорой. Пришло время открутить зажим жгута проводов и снять их с тягового реле. И последняя операция – раскрутить болтовые соединения, фиксирующие деталь.

Дальше нас интересует схема подключения для стартера на ВАЗ 2107. Установив новый элемент на штатное место, первым прикручиваем самый длинный болт, а потом уже фиксируем остальные крепежи. Устанавливаем назад клеммы проводов, опоры жгута и аккумулятор. Подключаем АКБ и не забываем поставить на место защитную крышку и грязезащитный щиток.

Для некарбюраторных моделей может возникнуть некоторое неудобство при монтаже, поэтому при замене стартера ВАЗ 2107 инжекторного типа владельцу нелишним будет убрать растяжку впускного патрубка.

При внимательном отношении и отсутствии спешки вся эта операция вряд ли грозит какими-либо осложнениями, поэтому процесс замены покорится даже неопытному автовладельцу. Схема уже известна, а для наглядности все шаги мы постарались дублировать фотоматериалами, стартер на ВАЗ 2107 теперь поменять сможет каждый. Главное правильно подобрать механизм для своего авто, причем принцип работы может быть и обычный, и редукторный, многие при замене не упускают случая обзавестись более сложным, но эффективным механизмом.

https://youtube.com/watch?v=ykpKvCZyIcQ

Какой стартер лучше, редукторный или обычный? Выбираем для себя подходящий вывод »

Часто можно услышать вопрос, какой стартер лучше редукторный или обычный. Чаще всего, таким вопросом задаются люди, владеющие довольно старыми автомобилями. Ведь еще до начала 2000 большая часть моделей комплектовалась стартерами старого образца. Сейчас такой тип пускового устройства практически не встретишь на новых моделях, хотя они еще встречаются. Но, все же вопрос стоит в основном не о новых автомашинах, а о поездивших по просторам нашей страны. Автомобилисты народ консервативный поэтому, к более современным запчастям они относятся обычно очень настороженно. Из этой статьи вы сможете узнать обо всех нюансах обоих видов стартеров.

Технические особенности

Какой стартер лучше редукторный или обычный, чтобы ответить на этот вопрос, необходимо более внимательно рассмотреть оба типа приспособлений для запуска двигателя.

В обычном стартере усилие от якоря на маховик передается напрямую. При этом срабатывает тяговое реле, которое продвигает вперед обгонную муфту (бендикс), что позволяет ему войти в зацепление с зубьями маховика. Конструкция такого типа позволяет заводить двигатель без особых проблем. В свое время такой вид стартеров казался передовым, особенно по сравнению с кривым.

Редукторный стартер имеет схожее строение с простым вариантом. Но, у него есть ряд различий. Основное отличие в передаче усилия. Для этого используется редуктор, что позволило снизить мощность электродвигателя

Также важной особенностью подобного типа стартеров является наличие постоянных магнитов в обмотке, это позволило сделать электродвигатель более надежным

Сравнительные характеристики

В целом редукторный стартер более надежен. Единственное его слабое место это обгонная муфта. На ней расположена шестерня, которая изнашивается довольно быстро. Поэтому, многие столкнувшись один раз с такой разновидностью приспособления для запуска двигателя, отказываются от них в дальнейшем. Но, в остальном они более надежны. Обычные стартера славятся проблемами со щетками и втягивающими устройствами. Из-за этого ремонт стартера приходится производить регулярно.

Также нужно сравнить ремонтопригодность обоих стартеров. Проще всего восстановить работоспособность простого стартера. Его конструкция максимально проста. И не вызывает затруднений даже у неопытного автолюбителя. Редукторный стартер несколько сложнее. Для правильной сборки его основной части (редуктора) необходим немалый навык в ремонте подобных конструкций. Спасает в этой ситуации, что все элементы (кроме бендикса) на таких стартерах служат в 2 раза дольше.

Энергопотребление у редукторного стартера намного меньше. Это объясняется наличием дополнительного механизма, который усиливает крутящий момент электродвигателя. Именно поэтому, эти стартера значительно меньше, по сравнению с обычными. Такой стартер спокойно работает даже при слегка посаженном аккумуляторе, чего обычный сделать не сможет. Для сравнения посмотрим средние мощности двух типов стартеров:

  • Обычные – 3 кВт;
  • Редукторные – 1,8 кВт.
