Трапеция стеклоочистителя ВАЗ 2110: замена своими руками

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей. Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Лада 2110 «Франконийский Чирокез» › Бортжурнал › Замена трапеции ВАЗ 2110 или не суй руки куда не надо.

И так как это обычно со мной бывает, ничего не предвещало беды…Отмотав за день 500 км до Старого Дрожжаного что рядом с Ульяновском и обратно. Я было думал что ничего плохого не случится. Отвозил я в столь дальние места Планшетник для папы…

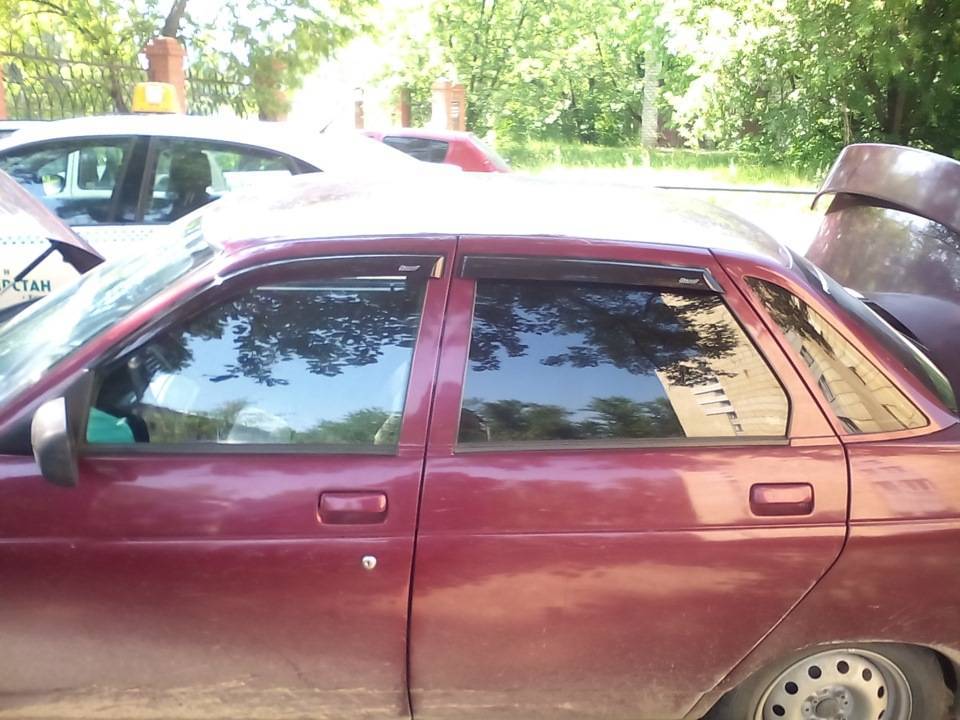

Так вот, приехав в Казань я решил что надо бы обзавестись дефлекторами на дверях чтоб в уши не задувало.

Но у меня же руки растут из «правильного места» я же могу! Чей-то плохо у меня водительский дворник затянут, надо его подтянуть подумал я и оторвал на**й шпильку вместе с гайкой…

Теперь о главном. Замена трапеции.Дальше будет МНОГО БУКВ! И КАРТИНОК!Замена трапеции выполняется в точности как это описано в инструкции по эксплуатации автомобиля. С одной оговоркой. Пацаны не меняйте ее вечером после слов продавца-консультаната в магазине автозапчастей «б*я да она легко снимается». Это не так.Я снимал ее вечером, устанавливал (неправильно), затем снимал утром, устанавливал (по инструкции не правильно), затем поехал в сервис там ее отрегулировали.

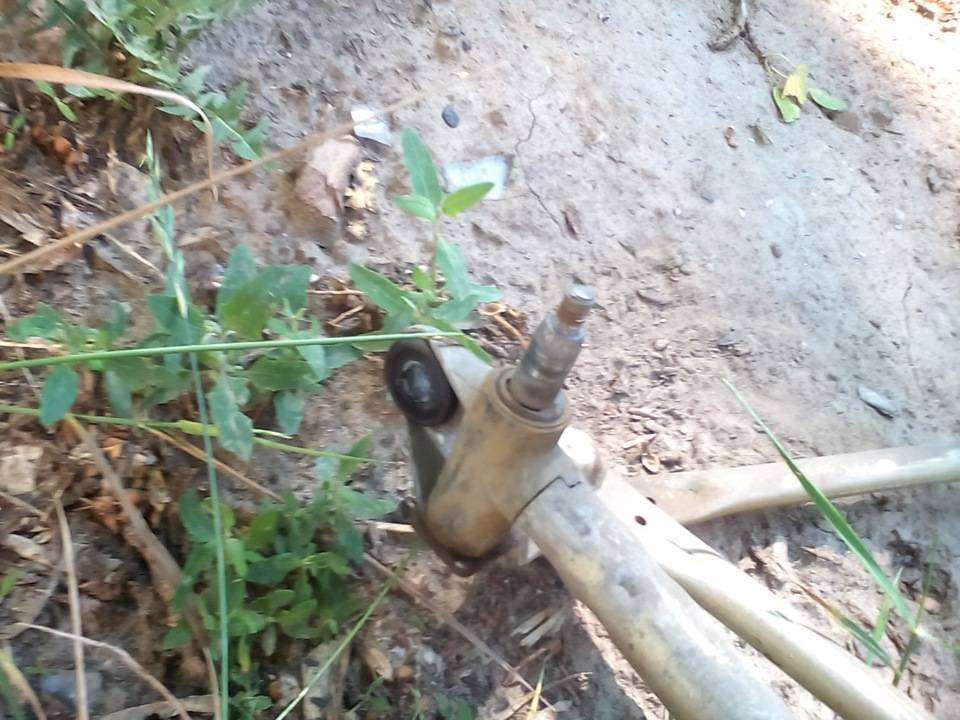

Для начала после съема трапеции не снимайте гайку муфты (которая на 13) Нужно запомнить положение ходунка и ставить в точности как она у вас была. Вот теперь когда вы не совершили моих ошибок Поехали!

Снимаем минусовую клемму!

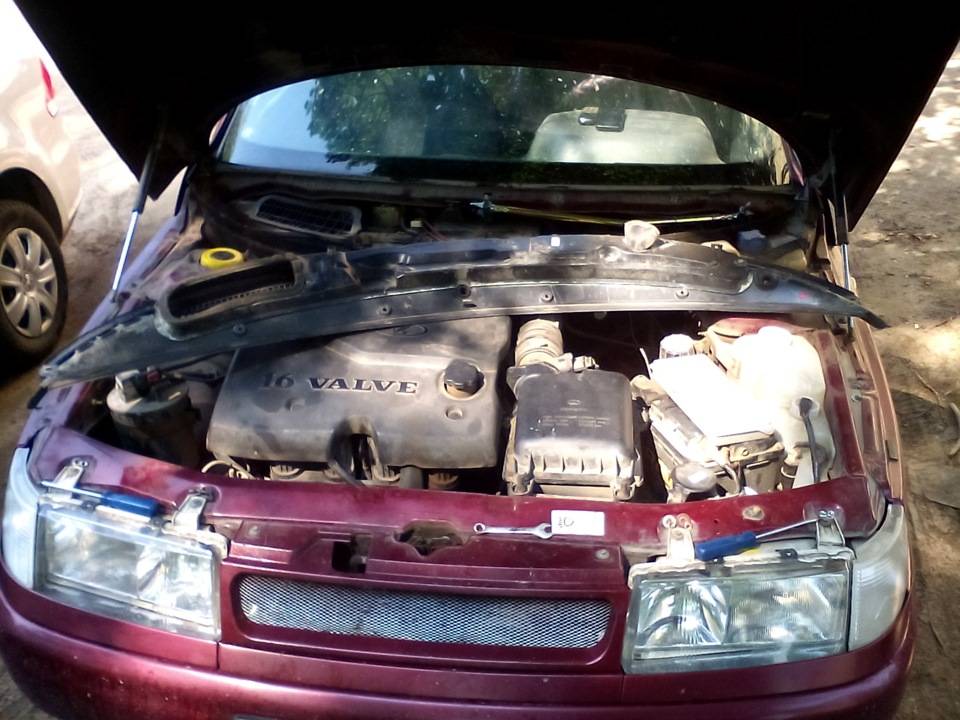

Снимаем дворники, затем снимаем Жабо (по инструкции или по памяти), скидываем ремешок с расширительного бачка.

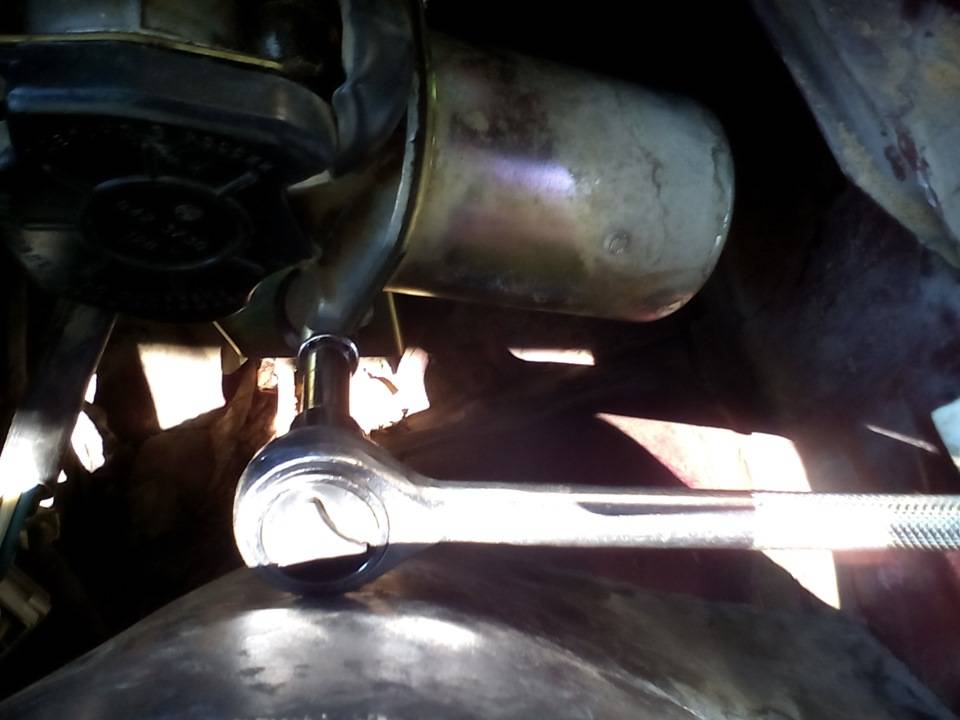

Ключом на 10 отворачиваем правую гайку (с пассажирской стороны) под нее (моей) головкой не подлезть.

Затем аккуратно снимаем штекер питания моторчика.Аккуратно (с матом и веселыми плясками) вынимаем трапецию. Она вынимается дадада…

Внимание при замене трапеции (только если моторчик не провернуло!) запомните (!сфотографируйте!) положение муфты при съеме. И собирайте новую трапецию только в этом положении

И собирайте новую трапецию только в этом положении.

Я собрал как в инструкции и у меня дворники делали один полный ход и еще пол хода…Вот такие руки…

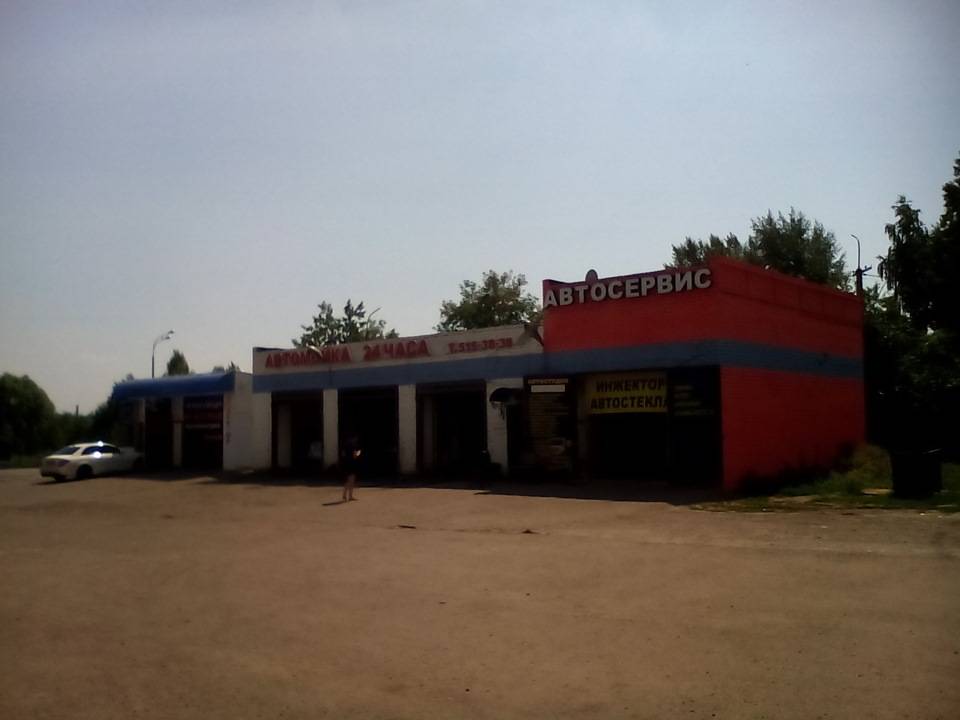

Вобщем во второй раз я за**ался и поехал. Поехал к нормальным ребятам с прямыми руками. В автосервис. Кстати помимо этого они еще много чего делают. Отрегулировали они мне ход дворников за 200 рублей даже трапецию не сняли а собрал обратно я все сам.

Ровных вам дорог и поменьше камер на них!

Цена вопроса: 700 ₽

Некорректная работа прерывистого режима дворников на автомобиле ВАЗ 21213

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

  1. 2110-5205015
  2. 2110-5205015-01
  3. 2110-5205015-11
  4. 2110-5205015-20
  5. 2110-5205015-21

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут: 1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников. 2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

Довольно часто происходят ситуации, когда дворники не работают корректным образом на автомобилях ВАЗ 21213 и ВАЗ 21214. Наиболее распространённая проблема – отрицательное функционирование прерывистого режима стеклоочистителя. Источником её возникновения оказываются подгоревшие контакты моторедуктора.

Если у вы оказались в подобной ситуации, то вот решение:

  1. Снимаете моторедуктор вместе с рейкой (взгляните на моторный щит, там вы найдёте две гаечки в области, где располагается кожух печки). Также будут две гаечки поводков стеклоочистителей.
  2. Удаляйте с него крышку, поджимаете контакт, а потом капните немного суперклея (одна кривошипная гайка и четыре винтика).
  3. Когда сборка будет завершена, система станет функционировать должным образом.

Ремонт и замена трапеции дворников 2110

Как правило, если нужна новая трапеция дворников, цена на механизм не самая высокая. Сама замена тоже не представляет особой сложности. Однако далеко не всегда механизм нужно менять. Как правило, часто удается ограничиться только ремонтом трапеции.

Более того, регулярные ревизии и замена только изношенных элементов позволяют продлить срок службы всего механизма, а также снизить нагрузки на моторчик печки и повысить общую эффективность работы дворников в целом.

Как выполняется ремонт трапеции

Прежде всего, после снятия все элементы трапеции нужно очистить, после чего изучить состояние шпилек. В случае сильного износа ребер трапецию нужно менять. Если же такого износа нет, достаточно заменить пластиковые колпачки, которые продаются в ремкомплекте.

  1. Сначала трапецию разбирают, старые колпачки срезаются. Основная задача — вытащить колпачки из тяг трапеции. Еще можно погрузить концы трапеции в кипяток на несколько минут. Затем колпачки можно попросту вытолкнуть.
  2. Далее нужно учитывать, что на модели ВАЗ 2110 устанавливались разные типы трапеций с небольшими отличиями. При этом часто необходима подгонка тяг трапеции под колпачки или колпачков из ремкомплекта под тяги.

    На начальном этапе колпачки следует осмотреть. Если на них имеется фиксирующий выступ, на тяге должна быть выемка под такой выступ на тяге. В случае, когда такой выемки нет, выступ на колпачке нужно срезать или пропилить углубление под него на самой тяге. Если же выступа нет, доработки не потребуются.

  3. При установке посадочное место очищают, новый колпачок опускают в кипяток на несколько секунд. Далее мягкий от нагрева колпачок легко ставится на свое место. Не пытайтесь установить холодный колпачок, так как есть риск его повредить!
  4. Установив колпачок, следует выждать 15 минут до полного его остывания, после чего тягу можно собирать. Предварительно втулки следует смазать смазкой (подойдет графитка).

 Замена трапеции

Независимо от того, устанавливается новый механизм или ставится отремонтированный, замена трапеции  не является сложной процедурой. Установка трапеции  потребует:

  • вставки нового или восстановленного механизма;
  • крепление механизма болтами;

В целом, сборка производится в порядке, противоположном снятию трапеции с автомобиля (рассмотрено выше)

Однако есть некоторые нюансы, на которые следует обращать внимание.

  1. Когда меняется трапеция для дворников, не следует сразу затягивать болт крепления электромотора. Дело в том, что для четкой работы механизма может потребоваться слегка повернуть моторчик.

    Только после подтверждения того, что трапеция нормально работает, можно затягивать болт крепления электромотора.

  2. Затем можно ставить на место и крепить шумоизоляцию, жабо подключать все трубки омывателя, фиксировать расширительный бачок. Завещающий этап-монтаж пластиковых заглушек,  установка поводков и щеток дворников.

После установки всех элементов следует еще раз проверить качество работы дворников

При этом важно задействовать стеклоочиститель во всех режимах, проверить работу омывателя и т.д. . https://www.youtube.com/embed/cdx2beFLCyA. Замена трапеции дворников ( стеклоочистителя ) ВАЗ 2110-12 АВТОпрактик


Замена трапеции дворников ( стеклоочистителя ) ВАЗ 2110-12 АВТОпрактик

Причины неисправности

Поэтому, если щетки совсем «зависли», или только скрипят, первопричину следует искать в электродвигателе. Не забывая при этом, что помимо проблем с электрикой, могут быть неисправности механического характера.

Наиболее распространенные из них:

  • При включении стеклоочистителя слышен работающий моторчик, но сам он только дергается или вообще остается без движения. Прежде всего, нужно заподозрить, что гайка, крепящая кривошип к оси редуктора, открутилась или ослабла;
  • Если стеклоочистители работают, но не синхронно, может быть виновным поводок. Скорее всего, ослабла гайка его крепления. Прежде чем ее подтягивать, необходимо поставить дворники в правильное положение.

Если неисправна электрическая часть, симптомы будут такими:

  • Дворники работают медленно, останавливаются, где им вздумается, не желают занимать нижнее положение. В этом может быть виновным концевой выключатель. Его регулировка заключается в подгибании контактов. Если такой ремонт не помогает, то нужна замена всего электродвигателя в сборе, поскольку продается он только вместе с редуктором;
  • Включен прерывистый режим, но щетки работают без остановки. Скорее всего, подвело реле, его нужно поменять. Это точно реле, если на ВАЗ при включенном прерывистом режиме неслышно шума вращающегося якоря моторчика дворников. Но если замена не помогла, возможно, у концевого выключателя окислились или подгорели контакты;
  • Включаете любой из режимов, а слышится только, как щелкнул термометаллический предохранитель. Щетки «стоят», якоря также не слышно. Первым делом проверьте, возможно, щетки примерзли, поэтому не двигаются. Кстати, при этом зачастую перегорает предохранитель F5. Другая возможная причина — сгорел якорь;
  • Электромоторчик не работает, хотя оба предохранителя целы. Нужно проверить все контакты, которые имеет привод, а также двигатель. Возможно, зависли щетки или якорь сгорел.

Имея умелые руки и элементарные знания того, как работает механизм дворников, незачем обращаться в платный сервис, чтобы произвести ремонт, поменять стеклоочистители. Довольно проста также замена электродвигателя стеклоочистителей на ВАЗ 2110.

Разбор осуществляется таким образом:

  • Снимаем приборную панель;
  • Слева находим реле, прикрученное к кузову. Если реле оказывается неисправным, то ремонт ему вряд ли поможет, нужна замена;
  • Проверяем предохранитель, отвечающий за привод дворников;
  • Разбираем рулевую колонку, чтобы осмотреть переключатель. Если окажется что переключатель имеет повреждения изоляции, другие нарушения, значит – ему необходима замена;
  • Откручиваем от кузова моторчик, проверяем на работоспособность. Можно при небольших неполадка провести ремонт, а возможно, ему потребуется замена, причем – вместе с реле. Производить отдельно ремонт реле смысла нет – его стоимость копеечная;
  • Осмотрите привод, одна из возможных неисправностей – сломался его шкив.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

  • Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
  • Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
  • Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
  • Установить съемник рулевого наконечника.
  • Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.
  • Расшпринтовать и выкрутить гайку второго пальца наконечника.
  • С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
  • Снять рулевую тягу.
  • Установить новую тягу.
  • Затянуть и зашплинтовать гайки на пальцах тяги.

Конструкция дворника

Основными частями стеклоочистителя являются несущий каркас и чистящий элемент.

Дворники с металлическим каркасом

Несущий каркас выполняется из метала или пластика. Дворники с металлическим каркасом являются более долговечными и прочными. Такой каркас применяется для изготовления зимних щеток стеклоочистителя.

Дворники с пластиковым каркасом

Существует еще одна разновидность исполнения щеток — бескаркасные щетки. Каркасом в таких щетках является чистящая резинка и сам дворник выполняется полностью из резины.

Бескаркасные дворники

Чистящий элемент выполняется из мягкой резины или силикона, что обеспечивает плотное прилегание к ветровому стеклу и отличное очищение его от влаги.

Виды дворников

Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Зимние щетки.

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Гибридные.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам

В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще

Замена трапеции

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор

Для этого снимаем соответствующий разъем. Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока

Все, работа завершена.

Установка новой трапеции производится в обратном порядке.

Как снять трапецию двориников

Для снятия трапеции понадобятся:

  • ключ на 10;
  • тонкая плоская отвертка;
  • крестовая отвертка.

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Стеклоочистители – забота о чистоте

Сегодня личным транспортом никого не удивишь, и комплектация современных моделей направлена на обеспечение должной безопасности участников дорожного движения. Одними из основных элементов, отвечающих за наше спокойное передвижение, являются стеклоочистители авто. Именно они обеспечивают чистоту лобового и заднего стекла во время осадков, удаляют капли влаги, грязь, следы от насекомых и прочий мусор.

А разве можем мы реально оценить ситуацию на дороге, когда стекло недостаточно очищено, все в разводах, и нам постоянно приходится напрягать зрение? Из этого следует, что качественная работа дворников имеет непосредственное влияние еще и на наше здоровье. Но сейчас нас интересует не узел в целом. Мы поговорим о трапеции. Именно она отвечает за преобразование вращательного импульса мотора в поступательное движение щеток стеклоочистителей.

Трапеция представляет собой довольно сложное электромеханическое устройство и часто выходит из строя. Основными элементами очистителя являются корпус, тяги, валы и моторчик. Составные части редуктора – пальцы и шарниры. Принцип работы заключается в следующем: моторчик стеклоочистителя создает вращательное перемещение пальца и приводит в движение саму трапецию. Тяги соединяют валы с редуктором и осуществляют передачу колебательных движений. В результате щетки дворников перемещаются из стороны в сторону и очищают стекло от загрязнений.

Альтернатива

При выборе дворников значение имеет не только их размер, но и устройство, а также изготовитель. Для ВАЗ 2110 всех годов выпуска для дворника, со стороны водителя или пассажира один размер — 20″ (длина дворника 508 мм).

Однако следует знать, что обычно можно размер увеличить до 53 см, но не более, иначе стеклоочистители не будут справляться с поставленной перед ними задачей, да и привод может подвести, ведь поводок не рассчитан на такую нагрузку. К тому же, такие дворники скрипят во время работы, могут работать рывками.

Если размер подобран неправильно, то механизм быстрее выйдет из строя. В принципе, многие пользуются «родными» дворниками ВАЗ, и довольны ими. Но возможна доработка стеклоочистителей других фирм, зачастую – более высокого качества.

Например, для многих весьма привлекательны бескаркасные щетки (особенно – Бошевские). Они компактны, имеют особый механизм поводка. Однако на ВАЗ они не особенно красиво смотрятся, поскольку крепеж их на поводок обычного каркасного дворника получается массивным. Таким щеткам требуется доработка.

На модели ВАЗ 2112/2111 установлен задний дворник, его размер 11″ (27,9 см).

Как обычная замена, так и доработка дворников начинаются с отсоединения минусовой клеммы АКБ. Затем нужно потянуть дворник на себя, снять щетки.

Если есть декоративная накладка, ее следует снять. Открутить болт, снять старый дворник. Обязательно сверьте размер нового стеклоочистителя со старым. Будет лучше, если размер стеклоочистителя на ВАЗ 2110 не превышает своего предшественника более чем на 2 см. Установите все в обратном порядке.

Проверьте, не скрипят ли новые щетки, и как они подчиняются «командам» переключателя. Они должны быстро работать на высоких оборотах моторчика, и медленно – при не высоком, а также прерывистом режимах. Вот, собственно, и весь ремонт дворников ВАЗ.

Не нашли интересующую Вас информацию? на нашем форуме.

Пошаговый процесс замены

  1. Шлицевой отверткой снимите резиновые колпачки и открутите две гайки крепежа поводков дворников. Гайки под головку на десять.

Снимите поводки дворников, потянув от руки на себя.
С помощью шлицевой отвертки снимите четыре пластиковые заглушки и открутите четыре винта под крестовую отвертку. Винты крепят накладку жабо под лобовым стеклом.

Крестовой отверткой открутите семь винтов крепления утеплителя моторного щита к накладке жабо. Крепящие винты расположены под всей длине утеплителя.

В углах справа и слева открутите под одной гайке крепления жабо. Гайки под головку на десять.

Поднимите накладку вверх и отведите в сторону.

Поднимите расширительный бачок охлаждающей жидкости вверх и отведите в сторону. Шланги подходящие к бачку снимать не нужно.

Открутите две гайки крепления трапеции к перемычке под лобовым стеклом.

В глубине открутите последний болт крепежа трапеции и демонтируйте ее вместе с моторчиком. Болт под головку на десять.

При необходимости открутите три болта крепежа моторчика и переставьте его на новую трапецию.

Наглядно процесс замены трапеции дворников ВАЗ 2110, 2111, 2112 в этом видео:

Если вам требуется ремонт трапеции дворников ваз 2110 и вы не знаете как это сделать, читайте как это сделать в этой статьей. Тут вы найдете пошаговое руководство по ремонту и замене трапеции дворников ваз 2110.

Ремонт трапеции дворников ваз 2110

Для начала снимаем старую трапецию. Ее нужно просто отсоединить от моторчика.

Регулировочные шайбы нужно крутить, если требуется настройка трапеции.

Необходимо промыть всю трапецию.

Дальше нужно провести дефектовку всех деталей которые того требуют.

Без токаря будет сложно, я нашел токаря и заказал необходимые детали из качественных материалов.

Плюс нужно заказать выколотку для старых втулок, у того-же токаря.

Нужно подготовить все посадочные места для установки новых качественных втулок из латуни. Смазать все трущиеся элементы.

Собирать трапецию нужно используя смазку Циатим или какие либо другие качественные смазки.

Провел проверку, все работает!

Если у вас остались вопросы по ремонту трапеции дворников ваз 2110 посмотрите это видео:

Принципиальная схема очистителя стекла на ВАЗ 2107

  1. предохранитель;
  2. электродвигатель очистителя;
  3. двигатель омывателя лобового стекла;
  4. блок реле и предохранителей;
  5. выключатель омывателя (подача воды на стекло);
  6. трехрычажный переключатель скорости очистки;
  7. реле очистителя ВАЗ 2107. Тип РС-514. Место его крепления под приборной панелью слева, крепится непосредственно на кузов;
  8. замок зажигания;

Штатные дворники у ВАЗ 2107 работают в прерывистом и постоянном режимах. Если они не работают вообще, то вначале делаем самое простое: прежде чем начинать ремонт, проверяем предохранитель и степень окисления его контактов в монтажном блоке (место F2 на 10 А). Предохранитель общий с двигателем насоса омывателя. Так что если виноват предохранитель, то водичка на стекло не брызнет

При смене предохранителя обращайте внимание на размер и цвет

Это интересно: Смазка Литол-24: особенности, характеристики и применение, отличие от Солидола

Если дворники не работают в режиме редкого дождика, то, скорее всего, виновато реле в монтажном блоке или сам подрулевой переключатель. Схема показывает, что если на провод, подходящий к реле, есть питание и контрольная лампочка горит, или амперметр отклоняет стрелку, значит, виновато реле, регулировка не поможет, нужна замена. Если тока нет – то обрыв в цепи на руле, и виноват переключатель.

Почему дворники остановились не в основании ветрового стекла, а «где попало»? В этом виноват редуктор. Что же с ним делать?

Замена редуктора является альтернативой, так как из-за его устройства регулировка и ремонт трудны, и запчасти не продаются, ремонт и замена его частей (хотя размер позволяет) не производится, за исключением шестерни редуктора.

Какие причины выводят моторедуктор чаще всего из строя?

Зимой частенько дворники у «классики» и ВАЗ 2107 после работы примерзают к стеклу, так как в салоне было тепло. Иногда на следующее утро водитель пытается или случайно, или потому, что лень вылезать, «на авось» стронуть их с места с помощью рычага очистки.

При неподвижности резко идёт рост нагрузки на мотор, так как в норме схема образования тепла компенсируется переводом в механическую энергию, а при неподвижности вала мотор очень быстро сгорает. Именно тогда требуется ремонт, а точнее – замена моторедуктора, регулировка его не имеет смысла.

Рассмотрим, как это выполняется на ВАЗ 2107.

Последовательность действий:

Откручиваем рожковым ключом, размер на 10 или торцевой головкой рычаги дворников, затем аккуратно снимаем рычаги с посадочных мест, предварительно отогнув их./

с помощью рожкового ключа (размер 22 мм) отворачиваем места крепления трапеции, и снимаем пластмассовые бобышки – вставки:

после этого осторожно снимаем на капоте резиновый профиль – уплотнитель, и разъединяем питание редуктора стеклоочистителя:

затем вытаскиваем его и провод из специального отверстия в кузове под уплотнителем, разворачиваем чехол, выполняющий защитную функцию, на моторчике…

и отворачиваем гайки крепления редуктора, размер М10. Удобнее всего пользоваться воротком:

теперь нужно извлечь кронштейн с тягами, идущими на приводы рычагов вместе редуктором; нужно надавить на выступы рычагов внутрь

Они проваливаются вниз, и, немного потряхивая – покручивая осторожно в разные стороны, дело готово!

остаётся только разъединить редуктор и кривошип, с помощью торцовой гайки (размер 10 мм), а также вывернуть 3 гайки, с помощью которых трапеция (кронштейн) крепится к редуктору, теперь можно заменить моторчик.

В заключение советуем: если у вас хорошие знания в электротехнике, принципиальная электрическая схема для вас не секрет и вы её читаете, дружите с паяльником – можете браться за дворники ВАЗ 2107. Их ремонт и регулировка не будет для вас сложной; если же нет – то вам вполне доступны такие действия, как замена редуктора и предохранителя, а также реле.

Признаки износа тормозных колодок

По мере увеличения пробега автомобиля увеличивается и необходимость в замене передних тормозных колодок на ВАЗ 2112.

Помните! Передние колодки стираются гораздо быстрее задних, так как основное усилие торможения приходится на переднюю часть автомобиля.

Ниже приведены некоторые признаки, по которым можно определить необходимость замены передних тормозных колодок:

  • Первое — это скрип при торможении. Такие звуки раздражают абсолютно всех на дороге — от самого водителя до проходящих мимо пешеходов. Скрип свидетельствует о нескольких причинах неполадок с колодками.
  • Первая причина скрипа — это, конечно, износ тормозной колодки. Дело в том, что она сделана из металла, на котором закреплена фрикционная накладка, которая, собственно, и тормозит тормозной диск.
  • Когда эта фрикционная накладка стирается, металл тормозного диска начинает тереться об металл колодки и создается этот противный скрип.
  • Вторая причина скрипа — это плохое качество колодки. Фрикционная накладка может быть выполнена из некачественного материала, который создает такие звуки при торможении.
  • Второй признак — это ухудшение усилия торможения. Простыми словами — нужно сильнее давить на педаль, чтобы автомобиль тормозил так, как раньше.
  • Третий признак — проваливание педали тормоза. При существенном изнашивании тормозных колодок педаль будет проваливаться, то есть срабатывать ближе к полу. И напротив, после установки новых тормозных колодок, педаль, вероятнее всего, поднимется на прежнее нормальное положение.

Вот признаки того, что нужна замена передних тормозных колодок на ВАЗ 2112.

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

  1. Сначала нужно отсоединить отрицательную клемму на АКБ.
  2. Затем нужно крепление отклонить на себя и снять щетку.
  3. При наличии декоративной накладки ее необходимо демонтировать.
  4. Открутив болт, можно демонтировать старую щетку.
  5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
  6. Установка нового комплекта осуществляется в обратном порядке.

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.>Видео: «Регулировка очистителей стекла»

В этом ролике демонстрируется, как отрегулировать скорость дворников (автор видео — Мастер Брюс).

Доработка и замена дворников своими руками

Какие дворники лучше, решает владелец автомобиля. Установленные на ВАЗ 2110, как и на УАЗ, с завода хорошо справляются со своей задачей, но возможна его доработка омывателями других фирм, которые отличаются более высоким качеством. Многих привлекают бескаркасные щетки — это хороший вариант. У них компактные размеры, они оснащены особым механизмом поводка. Правда, они не очень привлекательно смотрятся на ВАЗ 2110, так как крепеж на поводок штатного омывателя получается массивным. Поэтому они нуждаются в доработке.

Бескаркасные омыватели для авто

Чтобы выполнить замену или доработку необходимо выполнить следующие действия:

  1. Сначала нужно отсоединить отрицательную клемму на АКБ.
  2. Затем нужно крепление отклонить на себя и снять щетку.
  3. При наличии декоративной накладки ее необходимо демонтировать.
  4. Открутив болт, можно демонтировать старую щетку.
  5. Перед заменой деталей обязательно нужно сверять размеры нового омывателя со старым. Желательно, чтобы новый не превышал размеры старого более чем на 2 см.
  6. Установка нового комплекта осуществляется в обратном порядке.

Это интересно: Инструкция по самостоятельной замене бензонасоса

После модернизации следует проверить работоспособность узла: не скрипят ли щетки, как они работают при переключении режимов. При высоких оборотах мотора стеклоочистителя дворники должны работать быстро, при низких – медленно. Кроме того, они должны поддерживать прерывистый режим.

Извините, в настоящее время нет доступных опросов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
