Маслонасос: как устроен и работает, неисправности

Признаки неисправного масляного насоса

Существует много признаков, по которым можно заметить, что масляный насос плохо работает. Среди них такие признаки, как шумы из клапанного механизма, необычные звуки от гидравлических компенсаторов зазоров клапанов, падение давления масла, перегрев двигателя и слишком громко работающий масляный насос. Как правило, масляные насосы не требуют никакого обслуживания вплоть до их поломки. Но когда они выходят из строя, за этим немедленно следует поломка самого двигателя.

1. Загорелась лампочка датчика низкого давления масла и датчика давления масла

Давление масла в двигателе автомобиля регулируется насосом. Когда он начинает работать хуже, давление уменьшается, хотя масло по-прежнему находится внутри двигателя. Первым признаком уменьшившегося давления масла будет включение аварийной лампочки низкого давления на приборной доске. Если это случилось, то необходимо сразу проверить уровень масла в системе. При понижении уровня потребуется его долив до требуемого по инструкции. В случае если после этого давление осталось на том же низком уровне, можно говорить о неисправности масляного насоса

Потребуется срочная замена этого важного агрегата, в противном случае симптомы станут еще хуже

2. Увеличенная температура двигателя

При циркуляции внутри двигателя масло играет роль смазочного материала, который в то же время охлаждает подвижные металлические части двигателя. Если в двигателе недостаточно масла, то его компоненты будут взаимодействовать без необходимого охлаждения и нагреваться выше нормы. Когда этот нагрев превышает норму, предупредительная лампочка на приборной панели оповестит водителя о чрезмерном нагреве двигателя. Если двигатель перегревается, слишком высокая температура может вызвать повреждение как самого двигателя, так и его компонентов. Так как такой ремонт может стоить несколько тысяч долларов, то лучше всего будет доставить автомобиль в ремонтную мастерскую сразу после загорания сигнальной лампочки низкого давления.

3. Шумы из клапанного механизма

В клапанном механизме имеются важные компоненты, обеспечивающие нормальную работу двигателя. Кроме гидравлических толкателей, там находятся гидравлические компенсаторы зазоров, толкатели клапанов, сальники и направляющие втулки клапанов. Все эти компоненты нуждаются в смазке маслом, которое подается к ним при помощи насоса. Если смазка не проводится в должном объеме, компоненты клапанного механизма не смогут выполнять свои функции как следует. При продолжающемся падении уровня масла в системе в клапанном механизме также будет увеличиваться уровень посторонних шумов.

4. Шумящий масляный насос

Шумящий или, иначе говоря, издающий посторонние звуки масляный насос является скорее редким явлением, но иногда с ним можно столкнуться. Такое случается с масляными насосами, когда они только начинают приходить в негодность. Это выражается в виде жужжания или завывания, слышного даже при работе на холостых оборотах. Признаки указывают на изношенность шестерен внутри насоса и на необходимость замены самого агрегата.

5. Шумы в гидравлических компенсаторах зазоров

Гидравлические компенсаторы зазоров имеют важное значение для поддержания работоспособности клапанного механизма. Компенсаторы могут нормально работать, только если смазываются достаточным количеством масла

А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы. Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя.

Советы по уходу и обслуживанию

Масляные насосы предназначены для длительной работы в течение нескольких лет. Но, как и любые другие автомобильные агрегаты, со временем они подвергаются износу. Поэтому необходимо всегда следить за показателями давления масла и температуры двигателя. При этом нельзя забывать о том, что перегрев может быть связан в том числе с плохой работой радиатора. Если же посторонние звуки исходят из двигателя, то это четко указывает на проблемы с масляным насосом. И это, в свою очередь, означает недостаточную смазку узлов и агрегатов двигателя. Но ведь никто не хочет, чтобы из-за этого двигатель вышел из строя? Поэтому всегда при первых признаках, указывающих на проблемы с маслонасосом, необходима его замена.

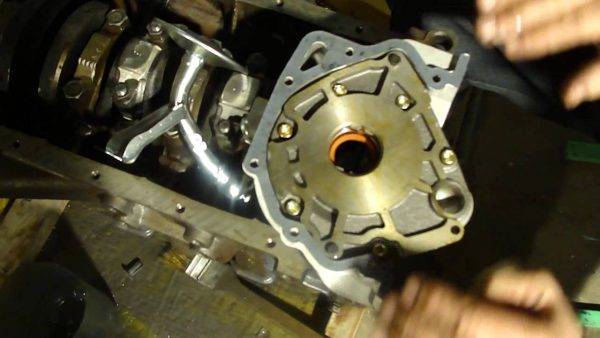

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Статья в тему: Техническое устройство электроусилителя руля

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Дефектовка

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Ремонт маслонасоса своими руками

Масляный насос считается механизмом, ремонт которого может провести даже неопытный водитель. Всё дело в простоте конструкции и минимальном количестве составляющих. Для ремонта насоса потребуются:

  • рожковые ключи на «10» — 2 шт.;
  • линейка — 1 шт.;
  • щупы — набор;
  • тиски.

Для ремонта маслонасоса нужно его снять с автомобиля и разобрать. Разбирать деталь лучше всего по порядку:

  1. Отсоединить патрубок подачи масла от корпуса насоса.
  2. Снять три болта крепления.
  3. Отсоединить редукционный клапан.
  4. Извлечь пружинку из клапана.
  5. Снять крышку с насоса.
  6. Вытащить из корпуса главную шестерню и вал.
  7. Далее извлечь вторую шестерню.

Фото: основные этапы ремонтных работ


После отключения из патрубков может вытекать масло, поэтому рекомендуется заранее подготовить ветошь


Насос фиксируется всего на три болта, поэтому снять его будет легко


Разбирать насос лучше в чистых условиях, чтобы исключить попадание пыли внутрь

На этом разборка маслонасоса считается завершённой. Все изъятые детали требуется промыть в бензине (керосине или обычном растворителе), насухо высушить и осмотреть. Если на детали есть трещинка или следы износа, она в обязательном порядке подлежит замене.

Следующий этап ремонтных работ заключается в регулировке зазоров:

  • между осью и второй шестерёнкой зазор должен составлять не более 0,1 мм (нужно измерить линейкой), если зазор больше, то замене подлежит вторая шестерня;
  • между зубцами двух шестерёнок должно быть не более 0,25 мм;
  • зазор между верхней частью шестерёнок и крышкой — не более 0,2 мм;
  • зазор между кожухом насоса и наружной частью любой шестерни — не более 0,25 мм.

После проверки параметров можно приступать к завершающей стадии ремонта — проверки пружинки на клапане. Нужно измерить длину пружину в свободном положении — она должна быть не более 3,8 см в длину. Если пружина сильно изношена, рекомендуется её заменить.

Принцип работы масляного насоса: шестеренный, роторный, регулируемый

Конструктивно шестеренный насос выполнен из двух шестерен, размещенных в одном корпусе. Одна из них является ведущей, а вторая – ведомой. Масло поступает через всасывающий канал, после чего захватывается шестернями и нагнетается в систему через специальный канал. Для вычисления производительности шестеренного насоса нужно знать частоту вращения коленчатого вала. Эти две величины пребывают в прямо пропорциональной зависимости. Если давление масла превысило некоторую пороговую величину, то происходит срабатывание редукционного клапана и часть масла перепускается во всасывающую полость.

Роторные масляные насосы состоят из двух роторов – ведущего и ведомого, помещенных в единый корпус. Принцип работы масляного насоса роторного типа: сначала происходит всасывание масла в насос, затем оно захватывается лопастями роторов и нагнетается в систему. Как и в шестеренном насосе предусмотрена защита при повышении давления за счет редукционного клапана. Такая конструкция свойственна нерегулируемому роторному насосу.

Регулируемый масляный насос роторного типа имеет более совершенную конструкцию. Он обладает несомненным преимуществом, поскольку способен обеспечить постоянное давление во всем диапазоне частоты вращения коленчатого вала. Технически функция регулирования давления обеспечивается за счет изменения объема полости между ведущим и ведомым ротором при повороте статора.

Использование регулируемых насосов позволяет:

  • снизить величину потребляемой мощности;
  • уменьшить количество вспениваемого масла;
  • уменьшить износ оборудования.

Принцип работы масляного насоса роторного регулируемого типа состоит в следующем. Увеличение частоты вращения коленчатого вала приводит к падению давления в системе, потребность в новом масле растет. Падение давления приводит к сдвиганию статора регулировочной пружиной. Положение ведомого ротора изменяется. В результате этого объем всасывающей полости увеличивается и растет производительность.

Если частота вращения коленчатого вала снижается, то уменьшается расход масла, а давление в системе повышается. Повышенное давление сжимает регулировочную пружину, которая изменяет положение статора, перемещается и ротор. В результате уменьшается объем всасывающей жидкости и снижается производительность насоса.

Масляные насосы достаточно широко используются в различном оборудовании, включая установки компании GlobeCore для обработки различных типов масел.

На этом видео видно, как циркулирует трансформаторное масло под воздействием насосов:

Почему загорается лампа давления масла

Как мы уже говорили, на панели приборов есть лампочка или иконка, которая загорается, если давление масла в двигателе достигло опасной отметки. Что делать, если она горит, и как избавиться от неисправности в системе?

Данная лампочка включается в двух случаях: в системе слишком низкое давление либо мало самой смазки. Сразу определить, что означает загоревшаяся на приборной панели лампа невозможно, для этого нужно изучить инструкцию по эксплуатации. Но дадим подсказку: у бюджетных марок авто обычно нет индикатора низкого уровня смазочной жидкости, в них горящая лампочка свидетельствует о недостаточном давлении в системе.

Недостаточное давление масла.

Если на прогретом двигателе загорается лампа давления масла, значит, данный показатель опустился слишком низко. Обычно она горит всего несколько секунд, тогда ситуация не критична для мотора. Чаще всего это происходит во время сильного крена машины в повороте, при холодном пуске в зимнее время.

Также эта лампочка может загораться из-за недостаточного объема смазочной жидкости в системе, причем в этом случае уровень достигает критической отметки. Итак, лампочка загорелась, что делать? Для начала проверьте уровень по щупу. Если он показывает, что жидкости действительно недостаточно, нужно просто долить ее до нужного уровня и снова проверить лампочку. Если та погасла, значит, все нормально, и остается только не забывать вовремя доливать смазку. В противном случае авто может ждать серьезная поломка.

Если уровень смазочной жидкости в системе нормальный, но лампа горит, вероятно, сломан масляный насос. Из-за чего в системе смазки двигателя невозможна нормальная циркуляция.

Что бы ни произошло, как только вы увидели загоревшуюся иконку на своей приборной панели, нужно остановиться, съехать на обочину или в другое место, где вам никто не помешает, и заглушить мотор

Такие меры предосторожности связаны с тем, что без нужного количества смазки мотор может остановиться и сломаться, а это не только влечет за собой очень дорогой ремонт – использовать автомобиль становится опасным. Смазочная жидкость является обязательным элементом для нормальной работы авто, без нее мотору достаточно всего нескольких минут, чтобы выйти из строя.

Еще один вариант, при котором может загореться лампочка – масло было только что полностью заменено на новое

Если вы выбрали смазочную жидкость хорошего качества, лампа низкого давления масла при запуске двигателя погаснет примерно в течение 10–20 секунд. Если этого не произошло, вам установили бракованный масляный фильтр, его нужно поменять.

Неисправность датчика давления масла.

В нормальных условиях при 800–900 об/мин, иными словами на холостом ходу, давление смазывающей жидкости составляет от 0,5 кгс/см2. Нужно понимать, что установленные в автомобиле датчики могут иметь различный диапазон срабатывания: от 0,4 до 0,8 кгс/см2. Если в вашем авто стоит датчик, запрограммированный на подачу сигнала при 0,7 кгс/см2, то даже при 0,6 кгс/см2 на приборной панели будет загораться лампа.

Разобраться в ситуации поможет повышение до 1 000 об/мин на холостом ходу. Если автомобилю ничего не угрожает, лампа погаснет. В противном случае вам нужен мастер, чтобы проверить систему при помощи манометра.

Также датчик может обманывать вас из-за засорения масляных каналов, поэтому стоит произвести прочистку. Для этого отверните датчик, после чего как следует прочистите все масляные каналы.

Если уровень масла в норме и датчик исправен.

Посмотрите на щуп – вам нужно точно знать, что уровень смазки не поднялся с последней проверки. Чем он пахнет? Нет ли запаха бензина? Наличие постороннего запаха – показатель того, что в двигатель попадает топливо либо тосол. Есть и другой вариант, позволяющий узнать состав жидкости: опустите щуп в воду – посторонние примеси сразу выдадут себя бензиновыми разводами на поверхности воды. Как только бензин обнаружен, отправляйтесь в мастерскую для ремонта двигателя.

Если на панели загорелся индикатор, о котором говорилось выше, и виной тому проблемы с двигателем, вы сразу это поймете. Явными признаками неисправного мотора являются снижение мощности машины, повышенный расход топлива, темный выхлоп.

Если вы уверены в нормальном уровне смазки, можно не беспокоиться, когда индикатор долго горит при холодном пуске. Во всем виноваты погодные условия, ведь за ночь смазка стекает из всех магистралей и утрачивает свое жидкое состояние. При запуске двигателя ей нужно снова распределиться по системе, насос должен выдать нормальное давление. Чтобы дойти до датчика давления, смазке требуется примерно 3 секунды, тогда как к основным элементам системы она попадает быстрее – за счет этой особенности не происходит износа деталей.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

Дефектовка

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

  • Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
  • Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
  • Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
  • Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Назначение масляного насоса

Для большинства деталей двигателя статичной смазки недостаточно – они требуют регулярного поступления свежих порций смазочного материала, предварительно охлажденных и отфильтрованных от продуктов износа

Поэтому важно обеспечить циркуляцию масла в системе, создав определенное давление в магистралях. Именно эта задача и возложена на масляный насос

Маслонасос создает разрежение в системе, засасывая смазочный материал из поддона картера через маслоприемник. В процессе движения по этой линии масло фильтруется через последовательный полноточный фильтр, реже – через неполноточный элемент. Прошедшее через насос масло поступает в главную магистраль, а оттуда распределяется по каналам и подается к потребителям в соответствии с условиями их работы. Так, подшипники коленчатого и распределительного валов получают масло под максимальным давлением, шестерни ГРМ, клапанный механизм и часть зеркала цилиндров смазываются разбрызгиванием, а к штангам, толкателям, кулачкам масло поступает уже самотеком.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

Дефектовка

Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины

Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.

Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).

Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями

Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

  • Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
  • Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
  • Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
  • Оптимальный зазор между отверстием в корпусе и валом шестерни – 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

Работа смазочной системы

Система питания дизельного двигателя- Устройство и неисправности

Принцип работы всех смазочных систем одинаков – масло из поддона («мокрый картер») или масляного бака («сухой картер») засасывается насосом через маслозаборник с сетчатым фильтром, и нагнетается в главную масляную магистраль. Роль главной магистрали могут выполнять трубопроводы и (или) специально предусмотренные продольные каналы в блок-картере, откуда масло по поперечным сверлениям и каналам подводится к подшипникам коленчатого и распределительного валов, а также к другим точкам, нуждающимся в принудительной смазке.

Масло, вытекающее из коренных и шатунных подшипников коленчатого вала и подшипников распределительного вала, а также снимаемое с зеркала цилиндров маслосъемными кольцами, подхватывается кривошипами и противовесами коленчатого вала и разбрызгивается в картере, создавая в его пространстве масляный туман. Масляный туман, оседая, смазывает зеркало цилиндров, кулачки, зубчатые колеса распределительного вала, поршневые пальцы и другие детали кривошипно-шатунного и газораспределительного механизмов. В некоторых конструкциях капельки масла, оседая, самотеком поступают к толкателям. Масляный туман проникает также в зазор между стержнем клапана и его направляющей втулкой.

Некоторые детали двигателя (оси коромысел, узел осевой фиксации распределительного вала, распределительные зубчатые колеса) могут смазываться путем пульсирующей подачи масла. Прерывистость смазывания этих узлов осуществляется посредством золотникового устройства, образуемого лысками и канавками на опорных шейках распределительного вала.

В сетке маслозаборника масло проходит первичную фильтрацию, а после насоса – вторичную.

Часть масла проходит в масляный радиатор для охлаждения, и, охлаждаясь, стекает в масляный картер двигателя по шлангу.

Так как давление в главной масляной магистрали должно поддерживаться в определенных значениях (оно не должно сильно изменяться в зависимости от температуры масла и частоты вращения коленчатого вала двигателя), то в системе устанавливают редукционный клапан, который при критическом давлении открывается и возвращает часть масла во впускную полость насоса.

Предохранительный клапан установлен последовательно в магистраль радиатора и отключает его, если при малой частоте вращения коленчатого вала давление в смазочной системе падает ниже допустимого; этим достигается увеличение поступления масла в магистраль к подшипникам коленчатого и распределительного валов. В смазочной системе, показанной на рис. 2, перепускной клапан 6 радиатора установлен параллельно. При засорении радиатора или пуске холодного двигателя, когда вязкость масла велика, клапан перепускает масло мимо радиатора, что ускоряет прогрев двигателя.

Давление масла в главной масляной магистрали контролируется манометром и (или) сигнальной лампочкой, которая загорается при недостаточном давлении масла в системе. Иногда для контроля температуры масла используют термометр. Контроль уровня масла в системе осуществляется посредством специального щупа, на котором нанесены риски максимального и минимального допустимого уровня масла в поддоне картера.

Кроме основного контура циркуляции масла, могут быть предусмотрены следующие параллельные контуры:

  • неполнопроточного (параллельного) фильтра тонкой очистки масла;
  • смазочной системы воздушного компрессора пневмосистемы автомобиля.

Основными элементами смазочных систем являются масляный насос, редукционные клапаны, масляные фильтры и масляный радиатор. К смазочной системе относится и устройство для вентиляции картерного пространства.

***

Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  • Общее устройство автомобиля
  • Автомобильный двигатель
  • Трансмиссия автомобиля
  • Рулевое управление
  • Тормозная система
  • Подвеска
  • Колеса
  • Кузов
  • Электрооборудование автомобиля
  • Основы теории автомобиля
  • Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Устройство масло насоса шестеренного типа

В корпус автомобильного масленого насоса помещены шестерни, одна из которых является ведущей (первая), а другая является ведомой (вторая). Шестерни подают масло от канала всасывания в систему, выталкивая смазочный материал через нагнетательный канал. Частота вращения коленчатого вала непосредственно оказывает влияние на производительность. Если, при работе такого маслонасоса, создается излишнее давление масла, то происходит автоматическое срабатывание редукционного клапана и часть масла отправляется в картер двигателя. Поэтому шестеренный тип маслонасоса по своей схеме работы относится к насосу нерегулируемого вида
