Ремонт топливных насосов своими руками

Как почистить бензонасос ВАЗ

Как почистить бензонасос ВАЗ? Бензонасос модели ВАЗ-2108, ВАЗ-2109, ВАЗ-21099, ВАЗ-2110

На только купленной «десятке» вроде новенькой вы отъезжаете от заправки, где только что заправили почти полный бак. Но вот через триста метров мотор зачихал, завибрировал, как в лихорадке, и в конце концов всего заглох. Стартером сколько ни крути – не какого запуска! Ни загорания! Сняв шланг с бензонасоса и нажав при разных расположениях коленвала на рычаг подкачки бензонасоса, вы выяснили, что он не работает.

Включить «аварийные сигналы» и кричать помогите и останавливать проезжих автомобили? Или (если жаркое лето) приложить, как советуют люди, влажную махровое полотенце или тряпку на бензонасос и таким способом охладив его, и направляться дальше (до ближайшего светофора)? Искать ближайший авто-магазин за новым бензонасосом или на этом доехать — до гарантийного тех-центра?

Отчего же сломался насос? Чтобы найти причину поломки, давайте доведем до ума приобретенный в авто-магазине только купленный новый бензонасос. Как всем известно, он не имеет никаких либо отличий от иных бензонасосов легковых автомобилей ВАЗ, только отличается от инжекторных. Во время разборки постарайтесь запоминать как вы это делаете, Вам же его собирать, что бы потом не пришлось бежать на авто-сервис или к соседу у которого уже есть такой опыт, за помощью.

Вот так выглядит бензонасос, внешне без всяких поломок.

Берем гаечным ключ, откручиваем болт который держит крышку

…далее открываем крышку и аккуратно ложим на чистую тряпочку.

Аккуратненько снимаем следующие части бензонасосаседло клапана, мембрану и пружиной.

Наклоняем его. Потряхивая бензонасос удаляем из него весь мусор который мог туда попасть (стружка, различный заводской мусор там его много) Как говориться собрали по быстрому или товар вообще был собран какими-то умельцами в гараже (сегодня – такое встречается часто)

Неизбежно марка Tesla представляющая электрокары становится популярной не только в…

Некоторое время французские производители даже не успевали совершать доставки машин,…

Причины выхода из строя бензонасоса

Давайте рассмотрим причины выхода из строя бензонасоса, при которых необходимо проводить его ремонт.

Вообще, как вы, наверное, поняли ремонт бензонасоса самостоятельно проводить сложно, особенно если у вас стоит импортный вариант. Проще конечно его заменить, но если есть возможность сэкономить деньги, почему бы не попробовать.

Поломка электродвигателя.

Основная наиболее распространена причина, это поломка электродвигателя.

Самым слабым местом в электродвигателе являются его щетки и коллектор.

При осмотре электродвигателя обратите на это внимание. Подобрать щетки на импортный бензонасос будет сложно

Некоторые специализированные мастерские научились самостоятельно изготавливать щетки для таких агрегатов. По своему химическому составу данные щетки ничем не отличаются от оригинальных щеток

Подобрать щетки на импортный бензонасос будет сложно. Некоторые специализированные мастерские научились самостоятельно изготавливать щетки для таких агрегатов. По своему химическому составу данные щетки ничем не отличаются от оригинальных щеток.

Если разрушен коллектор, то его необходимо заменить новым или его восстановить, что без специалиста вам не сделать.

Выход из строя пластмассовой муфты. Благодаря данной муфте ротор насоса соединяется с валом якоря электродвигателя. Муфту следует заменить на новую.

Опять же для импортных бензонасосов это проблема. В хороших мастерских налажено изготовление таких муфт с использованием специальных пресс-форм.

Также может выйти из строя сам якорь электродвигателя. В данной ситуации необходима перемотка якоря.

Другие причины поломки бензонасоса, напрямую завися от типа самого насоса.

Поломка и типы бензонасосов.

  1. Шестеренчатого типа;
  2. Шиберные бензиновые насосы.

Бывают устройства шестеренчатого типа, которые сейчас получили большое распространение благодаря небольшой цене. Основным производителем таких насосов является фирма Bosh.

А также шиберные бензиновые насосы. Данные агрегаты более дорогие, но намного надежней аналогов шестеренчатого типа, которые очень чувствительны к качеству бензина и в наших условиях эксплуатации долго не служат и часто заклинивают.

В шиберном бензонасосе рабочим элементом являются не две шестерни, как в насосах шестеренчатого типа, а специальные ролики.

Какая поломка считается серьезной.

Следует понимать, что если в бензонасосе произошла какая-то поломка и причиной этой поломки не является электродвигатель, хотя и это тоже серьезно, то данную поломку можно отнести к серьезной.

Ремонт бензонасоса, особенно импортного, самостоятельно вы вряд ли выполните. Даже не все ремонтные мастерские берутся за такой ремонт, а сразу рекомендуют заменить устройство.

По причине того, что шестеренчатые насосы в наших условиях эксплуатации часто выходят из строя, некоторые мастерские переделывают их в шиберные, и хотя это дорого, но себя оправдывает.

Как вы уже поняли ремонт бензонасоса инжекторного автомобиля намного сложнее механического насоса карбюраторного. Поэтому к самостоятельному ремонту такого бензонасоса прибегать не стоит.

Для этого есть специализированные мастерские по ремонту насосного оборудования.

Однако чтобы бензонасос вашего автомобиля прослужил как можно дольше придерживайтесь советов указных ниже:

старайтесь использовать только качественный бензин;
обращайте внимание на чистоту топливного бака, периодически промывайте его;
если вы сняли бензонасос, то храните его в бензине, чтобы не попала влага;
по возможности меняйте фильтрующие сетки, которые находятся внутри агрегата;
не допускайте, чтобы насос ударялся, падал и т.д. внешние механические воздействия он переносит плохо.. Ремонт бензонасоса проводите только в специализированных мастерских, которые занимаются только ремонтом соответствующего оборудования

Ремонт бензонасоса проводите только в специализированных мастерских, которые занимаются только ремонтом соответствующего оборудования.

Одними из самых надежных и наиболее приспособленных к нашим условиям эксплуатации и нашим бензинам, среди импортных аналогов, являются насосы фирмы Bosch шиберного (роликового) типа.

Дальше по надежности идут устройства VDO, PIERBURG тоже немецкого производства.

Следующим по надежности идет насос WALBRO изготовленный в Америке.

Дальше по надежности идет корпорация DENSO (главный офис в Японии, в Европе офис в Голландии).

Среди отечественных бензонасосов неплохо зарекомендовали себя жигулевские. Больше про ремонт топливного насоса автомобиля.

Принцип работы электробензонасоса

Монтаж и установка масляного насоса Ваз 2108-2109-21099

Функциональная работа топливного насоса заключается в подаче топлива на форсунки. Для нормальной работы форсунок и создания необходимого давления подача бензина должна начинаться еще до запуска двигателя.

Включается электробензонасос специальным контроллером, при помощи реле. При повороте ключа зажигания в положение “стартер” или “зажигание” контроллер моментально запитывает реле включения бензонасоса, и в результате созданного давления топливо подается на форсунки.

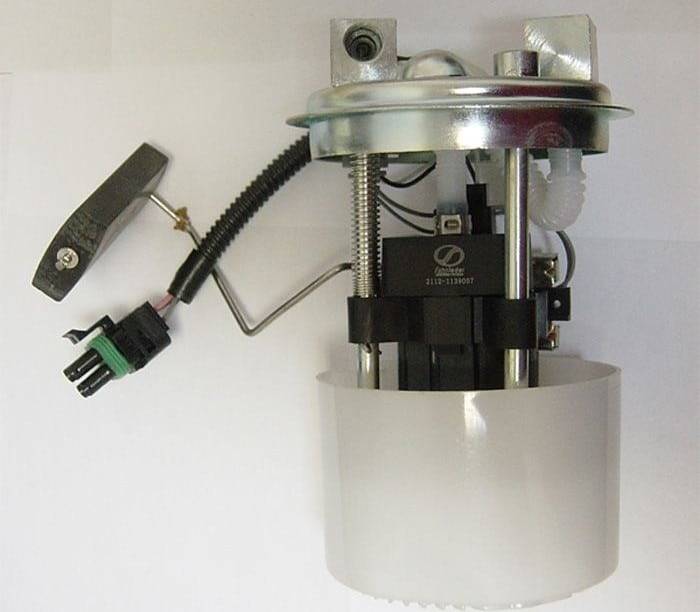

Электробензонасос ВАЗ 2114

Если в течение нескольких секунд двигатель не начинает работать, контроллер выключает реле до следующей прокрутки двигателя. После прокрутки контроллер вновь включает реле, определив начало вращения по опорному сигналу датчика положения коленчатого вала.

Диагностика неисправностей электробензонасоса

Ресурс электрического топливного насоса на ВАЗ инжектор достаточно велик, но все имеет свой предел. Низкое качество топлива приводит в негодность в первую очередь нагнетательную часть узла.

Неисправленный топливный насос в автомобиле не дает ему работать на полную мощность, на холостом ходу работа двигателя также становится неустойчивой. Из-за нехватки топлива при попытке запуска двигатель начинает “чихать”, заводится с трудом на несколько секунд или не заводится вовсе.

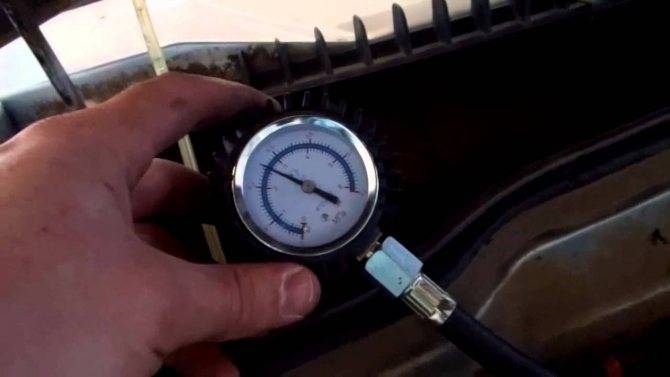

Еще один доступный способ — проверка с помощью манометра давления в топливной системе при включенном двигателе. Но при этом рекомендуется предварительно заменить топливный фильтр, во избежание искажения показаний прибора.

Уменьшение производительности также свидетельствует о неисправности насоса, это легко заметить при движении на 3 или 4 передаче. Если при нажатии на педаль акселератора автомобиль отреагирует провалами или вообще не отреагирует, вероятнее всего, топливный насос на ВАЗ 2114 вышел из строя.

Самостоятельная замена электробензонасоса

Топливный насос на ВАЗ инжектор, как правило, не подлежит ремонту, впрочем, как и большинство топливных электробензонасосов.

Самостоятельная не представляет особого труда и не требует специального оборудования и инструментов. Понадобятся:

  • крестообразная отвертка;
  • трещетка с головой на 7 и 10;
  • ключ на 17.

Замена агрегата производится в следующей последовательности:

  1. Снимается заднее сиденье. Для этого удаляются две заглушки и с помощью трещетки с головкой на 10 открутить два болта. После снятия сиденья должна открыться прорезь в шумоизоляции в виде буквы П. Под ней расположена крышка бензонасоса.
  2. Крестообразной отверткой откручивается крышка, под ней становится видна верхняя часть модуля бензонасоса.
  3. Отсоединяется жгут проводов подходящих к модулю.
  4. Теперь необходимо сбросить давление в системе питания. Для этого двигатель автомобиля заводится и работает до тех пор, пока топливо из магистрали не выработается полностью, то есть, пока автомобиль не заглохнет.
  5. Отключается аккумулятор.
  6. Ключом на 17 поочередно отворачиваются трубки бензопровода.
  7. По периметру прижимного кольца откручивается 8 гаек. Для этого используется трещетка с головкой на 7. Прижимное кольцо снимается.
  8. Модуль топливного бензонасоса аккуратно извлекается из бензобака.

После того как модуль бензонасоса извлечен, возможна либо его полная замена на новый, либо замена только самого электробензонасоса, но для этого потребуется разобрать топливный модуль.

Разборка топливного модуля и извлечение электробензонасоса

  1. Колодка проводов отсоединяется от разъема крышки и бензонасоса, затем снимается датчик, указывающий уровень топлива. Для этого отжимаются два фиксатора и датчик перемещается по пазам в сторону крышки.
  2. Сливная труба отделяется от корпуса, для этого нужно слегка поддеть ее отверткой. Затем четыре защелки корпуса поочередно отжимаются и крышка модуля снимается вместе с бензонасосом.
  3. Сетчатый фильтр аккуратно поддевается отверткой и снимается.Из установочного отверстия вынимается стопорная шайба.
  4. Пластиковая защелка отжимается отверткой и насос пальцем выталкивается из держателя.
  5. С патрубка насоса снимается пластиковая гофрированная трубочка. Для облегчения снятия ее можно нагреть над паром.
  6. Сборка топливного насоса производится в обратном порядке.

После установки следует подсоединить аккумулятор и ненадолго завести автомобиль, для проверки наличия течи бензина из соединений. Если течь отсутствует, значит, замена электробензонасоса в топливном модуле ВАЗ 2114 инжектор прошла успешно.

Обращение к специалистам

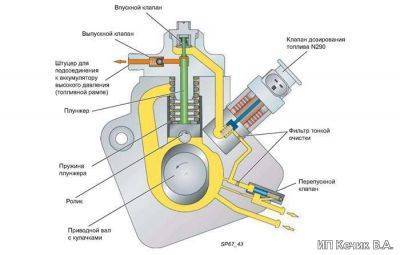

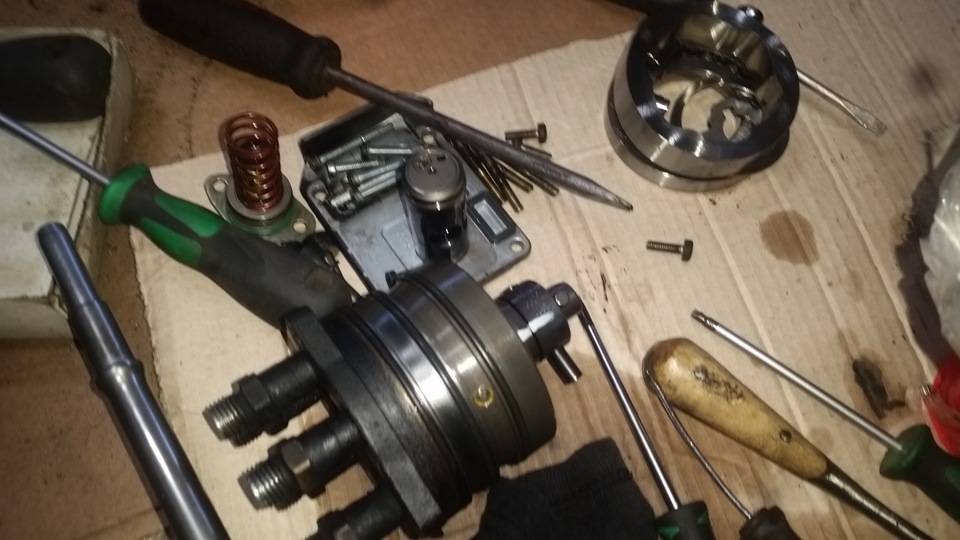

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов

В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

https://youtube.com/watch?v=uQr8VZ_Z8-Q

Источник статьи: http://avtodvigateli.com/remont-i-uhod/remont-tnvd-dizelya.html

Последовательность операций по сборке насоса:

  1. Установить рычаг 1 ручной подкачки бензина так, чтобы плоская грань его оси 2 располагалась горизонтально.
  2. Вставить рычаг 20 в прорезь рычага 19 так, чтобы выступ первого рычага упирался в выступ верхнего края прорези второго рычага.
  3. Вставить оба рычага в корпус насоса так, чтобы отверстия в рычагах были совмещены с отверстием в корпусе.
  4. Запрессовать ось 18 в отверстия корпуса насоса легкими ударами молотка через медную оправку и закрепить бобышки корпуса в нескольких местах с обеих сторон.
  5. Вставить между выступами корпуса насоса и рычага 19 пружину 17.
  6. Вставить в нижнюю часть корпуса насоса со стороны бокового фланца круглый стержень диаметром 7—9 мм. подведя его под рычаг 20 и приподнимая его конец.
  7. Поставить уплотнительные шайбы 2 в корпус насоса.
  8. Вставить пружину 16 диафрагмы в корпус насоса.
  9. Установить, если необходимо, на шток 3 новую диафрагму и вложить ее в сборе со штоком в корпус насоса. При установке на шток 2 новой диафрагмы 1 нужно расположить язычок а в плоскости, ориентированной под прямым углом к оси отверстия в штоке. Крепление диафрагмы на штоке с помощью тарелок 5 и 6, шайбы 4 и гайки 3 должно быть плотным, не допускающим подтекания бензина в соединении. Диафрагму в сборе со штоком вкладывают в корпус насоса так, чтобы язычок а диафрагмы был сдвинут на 45° по часовой стрелке по отношению к аналогичному язычку выступа на корпусе.
  10. Повернуть диафрагму за гайку 13 на 1/8 оборота против часовой стрелки, чтобы узкий конец рычага
  11. вошел в прорезь в плоской части штока 3.
  12. Вынуть круглый стержень из-под рычага 20 и проверить, есть ли совпадение язычка диафрагмы с соответствующим выступом на корпусе насоса. Если совпадения не получилось, то повернуть диафрагму на необходимый угол в ту или иную сторону.
  13. Закрепить в головке насоса впускной и выпускной клапаны в сборе. При установке клапанов обязательно подложить под корпусы клапанов бумажные прокладки.
  14. Установить головку насоса на корпус, совместив сделанные при разборке метки, и ввернуть на один оборот винты 23.
  15. Нажать большим пальцем правой руки на рычаг 19 с тем, чтобы опустить диафрагму в крайнее положение. Прижать головку насоса к корпусу, для чего завернуть два противоположных винта 23 до отказа и, отпустив рычаг 19, равномерно затянуть остальные винты (крест-накрест), чтобы избежать перекоса диафрагмы.
  16. Установить сетчатый фильтр 10 и колпачок 11 отстойника, заменив предварительно пробковую прокладку 14.
  17. Проверить работу бензинового насоса.

Симптомы, явно указывающие на неисправность насоса и штока

Основной признак наличия неисправности бензонасоса – это при высокой температуре начинает глохнуть двигатель, после остановки он не заводится. Немного постоит, остынет, только потом получается запустить мотор. Конечно, подобный симптом есть у другой поломки – нарушения регулировки клапанов. Только в этом случае возникает такое чувство, будто двигатель из последних сил пытается тянуть машину, но не может, его сверх его возможностей. А когда бензонасос барахлить начинает, то двигатель просто глохнет.

Причина тому – чрезмерный нагрев. Как мы говорили, бензонасос ВАЗ 2101 состоит из двух клапанов. Вот, один или оба от нагрева перекособочились, перестали открываться. Слегка остудить их и можно продолжать движение. Вспомните, как часто вы видели тряпку мокрую, накинутую на бензонасос? Теперь вы знаете, для какой это цели.

Но есть еще шток бензонасоса ВАЗ 2101, поистине замечательная штуковина. Сделана она из стали. И если в советские годы она закалялась, то сейчас это никому не нужно. Цена штока составляет минимум 25 рублей. Ну и кто будет тратить киловатты энергии на деталь, конечная стоимость у которой 25 рублей? Да никто! Что ж тогда получается? А выходит неприятная картина – рычаг бензонасоса просто стирает шток, уменьшая его длину.

И если у вас стоят прокладки под корпусом топливного насоса, то вам просто повезло! Вытягиваете одну, тем самый выступать из вставки шток будет больше. И все, насос продолжит нормально качать бензин. Но если нет там прокладок? Мало ли что могло случиться, например, забыли их поставить? И поэтому стерся шток. Что тогда делать? А попробуйте его вынуть и вставить другой стороной. Знаете, несколько раз помогало такое действие.

Признак того, что стерся шток бензонасоса – машина разгоняется до определенной скорости. У меня было такое, что по городу ездил нормально, а как только выехал на трассу, у меня максималка 90 км/ч, и все. Жмешь на газ, а двигатель глохнет, ему не хватает бензина. Чуть отпустил педаль – едет спокойно, не подает признаков поломки. Причем неисправность штока насоса не всегда можно обнаружить при езде по городу или на холостых оборотах. Кратковременное повышение частоты вращения двигателя не даст того эффекта, как длительная езда на высокой скорости.

Признаки неисправности бензинового насоса

Перебои с подачей топлива к мотору или отказ двигателя заводиться не всегда связаны с неисправностями самого бензонасоса. Разумеется, эти признаки — явный факт того, что в топливной системе произошёл сбой, но для того чтобы выяснить их причину, необходимо провести диагностику. Однако согласно статистике, чаще всего проблемы возникают именно из-за бензонасоса.

Можно выделить следующие признаки, указывающие на возможную неисправность насоса:

  • двигатель не заводится или заводится не с первого раза;
  • мотор на повышенных оборотах «троит» и работает с рывками;
  • гудение при езде;
  • ощутимая потеря динамики движения автомобиля.

Что делать, если не качает бензонасос

Самый частый признак поломки насоса — это отсутствие давления в топливной системе, то есть бензонасос попросту не качает топливо. Причиной такой поломки может стать:

  • естественный износ элементов насоса;
  • трещины и разрывы в диафрагмах;
  • растяжение пружины диафрагмы;
  • забитие клапанов;
  • сильное загрязнение фильтрующих элементов;
  • трещины в патрубках и шлангах топливной системы.

Увидеть повреждения шлангов довольно легко при обычном визуальном осмотре. Во всех других случаях потребуется демонтировать насос с машины и разобрать его, чтобы выявить неисправный элемент и произвести его замену.


Во многих случаях старый бензонасос целесообразнее не ремонтировать, а заменить

Насос не качает на горячую

В ряде случаев насос на ВАЗ 2106 может проявлять неисправность только в конкретных случаях — например, исправно работать при запуске мотора, но перестать подавать топливо на горячую.

Это связано с тем, что бензин в баке и во всей топливной системе не успевает охладиться. Как правило, проблема кроется не в самом насосе, а в дренажной трубке или топливном приёмнике. Потребуется проверить эти элементы, чтобы работа насоса стала бесперебойной.

Почему насос гудит, но не качает

Владельцы ВАЗ 2106 могут столкнуться и с проблемой иного рода: бензонасос включается, гудит, но топливо в мотор не подаёт.

Давление в топливной системе ВАЗ 2106 должно быть равным 3 атмосферам. Потребуется манометр, чтобы проверить этот показатель. Если давление существенно ниже, то бензонасос требует замены.

Бензин в двигатель может не поступать и при исправном бензонасосе. Причина в таком случае кроется в отсутствии напряжения. Если при повороте ключа в замке зажигания не слышно характерного жужжания, значит, проблема кроется в реле, проводах или разъёмах.


Исправный бензонасос должен создавать в топливной магистрали давление 3 атмосферы

По каким причинам бензонасос на «шестёрке» может выйти из строя

Как показывает практика, бензонасос ДААЗ более подвержен износу, а потому и выходит из строя гораздо быстрее, чем насос марки «Пекар». Однако для обеих моделей в равной степени источниками поломок являются следующие причины:

  1. Шток бензинового насоса. В процессе эксплуатации транспортного средства шток насоса неминуемо укорачивается (естественный износ). В связи с этим устройство перестаёт подавать необходимое количество бензина в двигатель. Штоковыми бензонасосами оснащаются только карбюраторные модели ВАЗ 2106.
  2. Клапанные механизмы. Клапан — один из самых быстроизнашиваемых узлов в насосе. При этом чаще всего выходит из строя уплотнительное колечко на клапане, что и приводит к некорректной работе открывающегося механизма.
  3. Низкокачественное топливо. Сомнительного качества бензин, используемый для питания мотора, может быстро вывести из строя электробензонасос. Электрические насосы устанавливаются только на инжекторные модели ВАЗ 2106.

Чтобы продлить срок службы насоса, необходимо:

  • заправляться только на проверенных АЗС;
  • периодически чистить бензобак от грязи и примесей;
  • следить за износом деталей насоса;
  • прислушиваться к работе насоса и внимательно следить за динамическими характеристиками машины.

За пример возьмем замену бензонасоса ВАЗ 2114

Чтобы заменить бензонасос необходимо:

  • снять заднее сиденье;
  • найти и открутить лючок бензобака;

  • отключить разъем от бензонасоса;
  • запустить автомобиль на холостом ходу (для сброса давления);
  • открутить или отщелкнуть штуцера подачи и обратки;
  • открутить крепление прижимной пластины корпуса бензонасоса;
  • извлечь сборку (чтобы предотвратить разлив остатка бензина в салоне, необходимо воспользоваться ветошью или картонной коробкой);

Модуль бензонасоса ВАЗ 2114 разбирается следующим образом:

необходимо снять стопор с одной из направляющих;

  • зажав фиксирующие пластины, разъединить модуль;
  • снять заборную сетку;
  • отключить разъемы и фишки с насоса и датчика уровня топлива;
  • снять гофрированный топливопровод (при первой разборке сделать это будет затруднительно, так как топливоподающий патрубок посажен на «горячую», необходимо приложить некоторое усилие);
  • осталось извлечь и заменить сам бензонасос;

Сборка бензонасоса ВАЗ 2114 происходит в обратной последовательности, с соблюдением следующих правил:

  1. обязательно устанавливаем новую заборную сетку;
  2. пластиковые детали модуля необходимо очистить от грязи и осадка;
  3. на гофрированный топливопровод нужно поставить зажимной хомут.

При обжатии этого хомута, необходимо следить за усилием, так как в выходном штуцере насоса, стоит обратный клапан сброса топлива. Чрезмерное усилие обжима, может повредить клапан и нарушить работу всей топливной системы.

  • установку модуля в бензобак, следует осуществлять по меткам, расположенным на корпусе;
  • после установки, следует запустить двигатель и проверить соединения на отсутствие утечек, и работоспособность датчика уровня топлива;

Необходимо отметить, что замена бензонасоса ВАЗ 2114 инжектор, которого состоит из нескольких вариантов исполнения, осуществляется, по схожему принципу. Небольшое конструктивное отличие состоит только во внешнем виде модуля и приемном стакане.

Совет

  • Если стоит модуль на вкручивающихся штуцерах, желательно заменить резиновые кольца, стоящие на конце подачи и обратки (кольца должны быть бензо-маслостойкими).
  • При замене бензонасоса Ваз 2114, также необходимо заменять топливный фильтр.
  • Перед демонтажем модуля бензонасоса, нужно открутить крышку бензобака (чтобы избежать разряжения при снятии).
  • Количество бензина в баке, не должно превышать половину уровня.
  • При замене бензонасоса, следует естественно соблюдать требования правил противопожарной безопасности и обязательно иметь неподалеку проверенный, порошковый огнетушитель.

Диагностика и замена электрического топливного насоса на автомобилях семейства «Жигули»

В инжекторных двигателях классических ВАЗов бензонасос может утратить свою работоспособность как вследствие проблем с подачей к нему питания, так и по причине неисправности его электродвигателя. В первом случае ситуацию можно исправить путём диагностики и ремонта электрической цепи устройства. Но если из строя вышел электоромоторчик насоса, здесь поможет только его замена.

При неполадках, связанных с электрооборудованием цепи бензонасоса, он обычно, вообще не включается. Включите зажигание автомобиля, не запуская двигателя, и прислушайтесь. Сначала вы должны услышать щелчок реле, а после характерный «визг», издаваемый работающим электромоторчиком насоса. Если ничего подобного вы не услышали, начните диагностику с электрической цепи устройства.

Цепь насоса подключается к бортовой сети посредством отдельного реле, а её защиту обеспечивает предохранитель. Оба эти устройства расположены в дополнительном монтажном блоке автомобиля. Вы найдёте его под перчаточным ящиком. В нём установлены 3 реле и 3 предохранителя. Реле бензонасоса (на схеме обозначается R2) располагается посредине, а предохранитель (F3) слева от него. Предохранитель вытягиваем из посадочного места и проверяем его путём «прозвона» тестером. При выявлении его неисправности, меняем, не забывая соблюдать номинал (15 А).

Проверить работоспособность реле можно, установив на его место заведомо рабочее устройство. Поставьте вместо него реле, расположенное справа от диагностируемого, которое отвечает за цепь вентилятора радиатора. Если же такой вариант вас не устраивает, включите зажигание и замеряйте напряжение между розовым проводом, идущим к реле и «массой» автомобиля. Прибор должен показывать 12 В. Это значит, что устройство запитано. После этого нужно замкнуть розовый провод с серым на выводах реле. Так мы подключим бензонасос напрямую к аккумулятору. Если он заработает (раздастся тот самый «визг»), просто замените реле.

Реле топливного насоса расположено посредине (R2), а предохранитель — слева от него (F3)

Проверка давления топлива в системе

Основным показателем работы бензонасоса является давление, создаваемое им в системе. Если устройство включается, качает топливо, но двигатель работает с перебоями, не поленитесь проверить давление. Для этого потребуется манометр с пределом измерения 5–7, оснащённый бензостойким шлангом и резьбовым штуцером (если специального нет, можно использовать обычный шинный манометр). Последовательность действий следующая:

  1. На топливной рампе находим штуцер, закрытый пластиковым колпачком. Откручиваем колпачок и подсоединяем к штуцеру шланг манометра. Если ваш прибор не оборудован специальным резьбовым штуцером, шланг можно закрепить на «соске» при помощи небольшого хомута.

Штуцер для измерения давления

Давление в рампе должно быть 2,8–3,2 атмосферы

При снятии вакуумного шланга с регулятора давление должно упасть на 0,2–0,7 атмосфер

Замена бензонасоса на инжекторных «Жигулях»

Заменить бензонасос можно как в сборе (поставить новый топливный модуль), так и в отдельности (поменять только насос). Стоимость нового модуля отечественного производства с датчиком уровня топлива составляет 2800–3000 рублей. Сам насос производства фирмы «Бош» обойдётся на 500 рублей дешевле.

Инструменты для замены:

  • шлицевая и крестовая отвёртки;
  • ключ на 10;
  • ключ на 7.

Порядок выполнения работ:

  1. Отключаем минусовую клемму от аккумулятора.
  2. Открываем крышку бензобака.
  3. При помощи шлицевой отвёртки отводим от горловины бака резиновый фартук. Отсоединяем от него трубку предохранительного клапана.

Шлицевой отверткой поддеваем фартук

Откручиваем шурупы крепления облицовки бензобака

Откручиваем болт хомута крепления бака

Отключаем электропроводку, шланги топливопровода, откручиваем гайки крепления крышки топливного модуля

Извлекаем топливный модуль из бензобака

Отсоединяем топливный фильтр

Отключаем провода питания насоса

Отверткой сдвигаем фиксаторы и извлекаем насос из кожуха

Отсоединяем трубку от выпускного штуцера

После установки насоса желательно проверить давление в системе вышеописанным способом.

Замена топливного насоса в автомобилях семейства «Жигули» не требует от автовладельца грандиозных познаний в сфере авторемонта, не отнимает много времени и средств. Она без проблем может быть произведена в условиях гаража, или прямо на улице. Однако если у вас нет необходимого инструмента или желания самостоятельно этим заниматься, лучше обратиться к специалистам.

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Устройство ТНВД

Какова роль ТНВД в автомобиле? Сравнивая с человеческим телом, можно сказать, что это сердце. Как сердце обеспечивает постоянный ток крови в организме, так и топливный насос непрерывно снабжает топливом мотор. Однако разобравшись глубже, можно прийти к выводу, что ТНВД выполняет более широкий спектр функций:

  • точная дозировка горючего в зависимости от нагрузки мотора;
  • подача топливной смеси под давлением в форсунки;
  • впрыск топлива в цилиндры в строго определенный момент.

ТНВД имеет преимущество перед обычным карбюратором именно потому, что есть возможность точной дозировки впрыскиваемой смеси горючего. Благодаря чему достигается определенная экономия топлива. Насос жестко соединен с коленвалом, поэтому при увеличении оборотов двигателя повышается количество топливной смеси в одной порции, впрыскиваемой в камеры сгорания. При снижении оборотов количество горючей смеси также снижается.

Дизельные моторы испытывают высокие нагрузки при работе. Поэтому солярка нагнетается в цилиндры под большим давлением, и только такие условия обеспечивают ее полное сгорание. Бензиновый двигатель таких нагрузок не испытывает. Поэтому ТНВД применяются только в силовых агрегатах, где происходит прямой впрыск топлива в камеру сгорания, без впускного коллектора.

Отсюда можно сделать вывод, что применение топливного насоса помогает повысить эффективность работы мотора, при этом еще и сократив потребление горючего.

Упрощенно самый простой ТНВД рядного типа состоит из следующих элементов:

  • плунжерная пара, состоящая из поршня (плунжера) и цилиндра (втулки);
  • топливопроводящие канавки для снабжения плунжерных пар;
  • вал с кулачками и центробежной муфтой; привод вала осуществляется от ГРМ-ремня;
  • плунжерные толкатели, приводимые в движение кулачковым валом;
  • возвратные пружины, благодаря которым плунжер возвращается в исходное положение;
  • клапаны нагнетательные;
  • штуцеры;
  • рейки зубчатые;
  • всережимный регулятор, приводимый в действие нажатием на педаль газа.
  • Если представить эти все детали единой картинкой, можно заметить аналогию принципов работы ТНВД и двухтактного мотора:

  • кулачковый вал вращается;
  • кулачки надавливают на толкатели плунжера;
  • плунжер движется в цилиндре;
  • в процессе повышения давления открываются клапаны нагнетания;
  • форсунки снабжаются топливом через клапаны.

Насос устроен таким образом, что не весь объем топливо-воздушной смеси попадает к форсункам. Превышающий требуемую порцию остаток сбрасывается через сливные клапаны. За подачу солярки в нужный момент отвечает центробежная муфта. Регулирование количества топливной смеси осуществляется всережимным регулятором в зависимости от позиции педали газа.

Прогресс не стоит на месте. На смену механическим насосам пришли ТНВД с электронным управлением. Это значит, что процессорная техника управляет всеми происходящими в насосе процессами. В результате обеспечивается подача очень точного количества горючей смеси и быстрая реакция на управляющее воздействие. Механические агрегаты не могут обеспечить такие параметры работы. Благодаря применению электроники удалось уменьшить циклы нестабильного сгорания и повысить качество работы двигателя на холостых оборотах.

Далее внедрили впрыск горючего за две фазы, что позволило использовать топливо полностью. В итоге снизилась токсичность выхлопных газов, а двигатель стал работать с большим КПД. Система отслеживает следующие параметры:

  • нажатие педали акселератора;
  • частоту вращения распределительного вала двигателя;
  • температуру охлаждающей жидкости в двигателе;
  • скорость движения;
  • величину подъема иглы форсунки;
  • давление наддува воздуха;
  • температуру воздуха на впуске;
  • работу свечей накаливания.

Благодаря наличию опции самодиагностики ТНВД с электронным управлением обладают расширенным функционалом. К примеру, возникновение некоторых неполадок не приводит к полной остановке насоса и автомобиль сохраняет возможность передвижения. Лишь отказ микропроцессора полностью обездвиживает транспортное средство.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
