Топливный насос ВАЗ 2110: признаки неисправности бензонасоса

Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Процесс замены бензонасоса на ВАЗ-2112

Общий вид модуля бензонасоса

Бензиновый насос на ВАЗ-2112 находится в топливном баке.
Тип детали называется погружаемый. Поэтому, для замены понадобится его вытащить именно с бензобака. В нём находится ДУТ (датчик уровня топлива), который передаёт показания .

  1. Отсоединяем АКБ.

    Демонтаж клеммы АКБ для ремонта

  2. Проводим демонтаж заднего дивана.

    Потянув за петлю снимаем задний диван

  3. Выкручиваем два самореза крепления верхней пластины.
  4. Демонтируем крышку люка.

    Выкрутив винты крепления снимаем крышку люка бензонасоса

  5. Отключаем разъемы электропитания на бензонасосе.

    Отключаем разъем проводов электропитания

  6. При помощи ключа на 17 выкручиваем трубки подачи топлива.

    Выкручиваем трубки подачи топлива

  7. Теперь, освобождаем прижимное кольцо и демонтируем его.

    Снимаем уплотнительное кольцо

  8. Приподымаем, аккуратно бензонасос, выводим поплавок из полости бака.

    Вынимаем бензонасос с бака

  9. Демонтируем бензиновый насос.
  10. Меняем резиновое уплотнительное кольцо, которое находится на нижнем посадочном месте.
  11. Сборку проводим в обратном порядке.

Причины выхода из строя бензонасоса

Итак, рассмотрим, основные из них:

  • Низкокачественное топливо приводит к засоренности и поломке механических деталей бензинового насоса.
  • Износ внутренних деталей бензонасоса.
  • Возникновение задиров и раковин, которые возникаю в основном в зимний период, когда вода в бензине превращается в льдинки.
  • В летнее время при сильной жаре бензин теряет смазочные свойства, что может привести к выходу из строя.

Выбор

К выбору электробензонасоса стоит подходить ответственно, поскольку если он откажет в дороге, то автомобиль не сможет продолжить движение. В сборе, эта деталь имеет артикул — 2112-1139010

. Он применяется, как и для оригинального изделия, производства АвтоВАЗ, так и для аналогов.

Вторым по популярности становится производитель Пекар
, который производит достаточно надежные запасные части к автомобилям семейства ВАЗ многие годы. Ценовая политика на электрические погружаемые бензиновые насосы 10-12 поколения колеблется в районе 1200 рублей.

Другие причины неисправностей бензонасоса

Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.

Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.

Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Как поменять моторное масло ваз 2115

Дроссельный узел ваз 2110 8 клапанов

Катализатор на ваз 2112 16 клапанов

Чем отличаются мосты ВАЗ

Как проверить форсунки на ваз 2110

Как подключить прикуриватель на ваз 2107, причины поломки, схема подключения, замена от ВАЗ 2114

Топливная система ваз 2114 инжектор 8

Гудит мост ваз 2107 как устранить

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе – присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Признаки неисправности бензонасоса ВАЗ 2110/2112

Признаки неисправности насоса проявляются одинаково, независимо от его конструкции и типа системы впрыска. К ним можно отнести:

  • затруднённый запуск мотора;
  • нестабильную работу двигателя на холостых оборотах (вибрация, троение, остановка силового агрегата);
  • провалы при разгоне в движении;
  • снижение мощностных и тяговых качеств мотора;
  • отсутствие характерного звука запуска бензонасоса (для инжекторных двигателей);
  • наличие следов подтекания топлива (для карбюраторных силовых агрегатов).

Самостоятельно определить неисправность бензонасоса достаточно проблематично, ведь первые три признака, являющиеся основными, могут свидетельствовать и о других проблемах в топливной системе, как:

  • засорение топливного фильтра;
  • неполадки с датчиками массового расхода воздуха, положения дроссельной заслонки, уровня кислорода и т.п.;
  • засорения одной или нескольких форсунок;
  • выход из строя регулятора давления.

Кроме этого, подобные симптомы наблюдаются и при возникновении проблем с зажиганием. Установить, что причиной перечисленных признаков является именно топливный фильтр можно путём проверки устройства.

Диагностика неисправностей

Основные симптомы неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе, потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы. Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее из монтажного блока предохранителей, например реле дальнего света фар

При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить

Проверка электрической цепи

В отличие от карбюраторного двигателя, где топливный насос имеет механический привод, на инжекторных ВАЗ 2110/2112 за работу этого устройства отвечают специальные реле и предохранитель. Поэтому прежде чем перейти к диагностике самого насоса, нужно обязательно проверить указанные элементы. Если хоть один из них неисправен, насос не будет работать вообще.

Включите зажигание, не запуская двигателя, и прислушайтесь. Работающий бензонасос при запуске издаёт характерный «свист». Если его нет, значит, либо сам насос вышел из строя, либо же один из элементов цепи его питания.

Реле и предохранитель насоса находятся в дополнительном монтажном блоке, расположенном внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую облицовку (возле левой ноги переднего пассажира). Она крепится несколькими саморезами. Под крышкой вы найдёте три реле и три предохранителя. Обычно элементы защиты цепи бензонасоса расположены по центру.

Реле и предохранитель находятся в дополнительном монтажном блоке под облицовкой

Для проверки предохранителя извлеките его из гнезда и «прозвоните» тестером. В случае необходимости замените его, соблюдая номинал (15 А). Проверить реле на работоспособность без специального оборудования вряд ли получится. Но можно взять другое реле, например, вентилятора радиатора (крайнее левое), и установить его на место диагностируемого. Включите зажигание и послушайте, заработал ли бензонасос. Если да, купите и поставьте новое реле. Если же проблема осталась, продолжите диагностику.

Статья в тему: Замена тормозных колодок: пошаговая схема

Чтобы проверить реле бензонасоса можно установить на его место реле вентилятора охлаждения радиатора

Замена сетки бензонасоса ВАЗ 2110 инжектор

Российское топливо не всегда отвечает требованиям качества, и со временем из-за плохого бензина в бензобаке скапливается грязь в виде осадка. Сор также забивает фильтр-сетку электробензонасоса, из-за скопившейся грязи топливо не в полной мере попадает в топливопровод, в работе ДВС возникают перебои. Чтобы устранить неисправность, необходимо прочистить или заменить фильтр грубой очистки, но чтобы добраться до сеточки, нужно снимать БН.

Прежде чем начать разборку, следует снизить давление в топливной системе, иначе при отворачивании штуцеров топливопровода бензин может вырваться струей и залить весь салон автомобиля. Для стравливания давления вынимаем предохранитель, отвечающий за работу БН, запускаем мотор и ждем, пока он не заглохнет. Замену сетки бензонасоса ВАЗ 2110 инжектор производим следующим образом:

выключаем зажигание;

на заднем сиденье в салоне находим петли, и, потянув за них, откидываем вперед нижние «сидушки» (правую и левую);

на днище под сиденьем находится лючок, он крепится на двух саморезах;

отворачиваем шурупы, демонтируем лючок;

разъединяем штекер с проводами, по которым подается питание на электробензонасос, для этого следует отогнуть фиксатор и с усилием отдернуть друг от друга части разъема;

отворачиваем штуцеры топливных трубок – основной подачи и «обратки» (ключ 17 мм);

откручиваем гайки прижимной пластины б/насоса (креплений здесь – 8 штук, под ключ 7 мм);

гайки мелкие, их лучше сложить в какую-нибудь банку, чтобы не потерять. Снимаем пластину, вынимаем из бензобака насос в сборе. Снимать БН нужно в сборе с уплотнительным резиновым кольцом, поднимать насос аккуратно, чтобы не повредить датчик уровня топлива. При извлечении корпуса БН необходимо наклонить, иначе от не выйдет из бака;

снимаем с бензонасоса сетку, устанавливаем новую деталь;

монтируем на место электробензонасос

Здесь важно поставить корпус по старым местам – если сместить б/насос, штуцеры топливопроводов будет закрутить невозможно.

Проверка бензонасоса автомобилей ВАЗ 2108, 2109, 21099

Неисправность бензонасоса топливной системы приводит к полному, либо частичному прекращению подачи бензина в карбюратор. А это проблемы с запуском двигателя, неустойчивый холостой ход, провалы в работе двигателя на разных режимах. При ухудшении или прекращении подачи топлива в карбюратор на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 проводим проверку исправности бензонасоса.

— Проверяем подачу топлива бензонасосом

Отсоединяем топливоподающий шланг от штуцера карбюратора. Подставляем под шланг емкость для сбора топлива. Подкачиваем топливо рычагом ручной подкачки. Если бензонасос исправен — из шланга должна выходить мощная струя топлива при каждом движении рычага. См. фото выше.

Для точной проверки исправности бензонасоса следует максимально утопить его толкатель. Для этого вращаем коленчатый вал отверткой за зубцы маховика пока рычаг ручной подкачки не станет упругим.

Как снять бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если у автовладельца есть навык в слесарных работах, то снять насос подачи топлива не составит особого труда. Работы можно проводить в гараже или на открытом воздухе. Второе будет более приемлемо, так как неизбежность испарения бензина может отразиться на самочувствии.

Изначально потребуется подготовить несколько инструментов, среди которых:

  • торцовый ключ или головка с воротком 7 мм;
  • рожковый ключ с зевом 17 мм;
  • отвёртки: крестовая и шлицевая;
  • пассатижи.

Перед слесарными работами, тем более связанными с электрикой, следует отсоединить минусовую клемму от аккумуляторной батареи.

Далее, снятие и замена бензонасоса ВАЗ 2110 инжектор 8 клапанов, будет описана в виде пошаговой инструкции:

  1. Снимаем заднее сиденье, освобождая его от защёлок по нижним боковым краям;
  2. В ковролине, необходимо отыскать вырез, который скрывает крышку лючка;
  3. Квадратный лючок, крепится двумя винтами, которые следует выкрутить;
  4. Сняв крышку, перед нами предстаёт верхняя часть насоса;
  5. Первым делом отключаем штекер электрической цепи;
  6. Затем, ключом 17 мм откручиваем два топливных штуцера;
  7. После этого, следует открутить торцовым ключом или головкой 7 мм 8 гаек по периметру кольца;
  8. Далее снимает само обжимное кольцо;
  9. Теперь можно вынимать корпус топливного насоса;
  10. Аккуратно, следует освободить электромоторчик от корпуса.

Сборку, после замены, следует произвести в обратном порядке. При этом, рекомендуется поменять резиновую прокладку под корпусом и 2 уплотнительных кольца на топливных штуцерах.

Признаки поломки

Есть несколько ситуаций, при которых можно грешить на насос или его составные части. Это придется проверить обязательно. Иначе вы можете потратить огромные деньги на покупку и установку нового топливного насоса, а в итоге окажется, что проблема заключается совершенно в другом.

  1. Двигатель не заводится. Это не явный признак проблем именно с помпой, но все же. Потому для начала проверьте состояние свечей, наличие искры, отсутствие следов масла на них. Также проверьте электронный блок управления.
  2. Давление внутри топливной системы. Если насос работает нормально, он будет создавать давление равное 3,2 бар. В зависимости от типа двигателя на вашем ВАЗ 2114, характеристики могут несколько отличаться: Для мотора объемом 1,5 литра оптимальные показатели составляют 285-325 кПа;
  3. Для двигателя объемом 1,6 литра эти характеристики в оптимальном режиме работы составят от 375 до 390 кПа.

Отсутствие сигнала, который не поступает на помпу. Происходит это при повороте ключа зажигания. При нормальной работе во время поворота ключа помпа начинает немного вибрировать. Если этого не происходит, обязательно проверьте проводку.
Троит силовой агрегат. Тоже не идеальный признак поломки именно топливной помпы. Но все же проверить придется. Вполне вероятно, что виновником сложившейся ситуации окажется насос.
Двигатель дергается. Причем происходит это на малых оборотах или даже при старте. Вероятных причин ситуации две — поломка самого насоса или проблемы с сеткой бензонасоса, которую придется заменить.

Новый и старый фильтр грубой очистки

Рекомендуем: Как избавиться от воздушной пробки в системе охлаждения?

Многие приобретают сразу весь топливный модуль в сборе, куда входит фильтр, датчик, поплавок, заборная камера и сама помпа. Такая покупка обойдется примерно в 3000 рублей. Куда выгоднее и практичнее купить отдельно насос, который стоит до 1000 рублей. Это обусловлено тем, что при выходе из строя помпы практически всегда остальные элементы остаются целыми и полностью пригодными к дальнейшей эксплуатации.

Описание проведения работ

Расположение форсунки бензонасоса ВАЗ 2110 — в бензобаке, расположенном под автомобилем, рядом с задним сиденьем. Доступ к нему возможен из кабины, поэтому смотровые камеры и другие дополнительные устройства не требуются. Единственные необходимые вам инструменты:

  • Рожковый ключ на 13 и 17 мм;
  • Крестовая отвертка;
  • Торцевой ключ на 7 мм.

Вместо трубчатого ключа длиной 7 мм можно использовать небольшой гаечный ключ, но это будет неудобно и займет больше времени. Перед началом любых ремонтных работ заднее сиденье необходимо полностью снять и вытащить, чтобы получить доступ к бензобаку. Еще два предварительных шага, которые выполняются в пространстве под капотом.

  • Откручиваем гайку крепления минусовой клеммы АКБ, снимаем хомут с кабелем.
  • Сбросьте давление в топливной магистрали. В конце аппарели у крайних форсунок находится выпускной клапан с резиновой заглушкой на нем. После снятия и установки пластикового колпачка нажмите на шток клапана. Оттуда топливо течет и давление в системе падает.

Под днищем заднего сиденья есть квадратный люк для доступа.в бензобак и должен быть удален. Порядок разборки следующий.

  • С помощью отвертки Phillips открутите 2 болта крепления крышки люка, снимите ее и отложите в сторону.
  • Отсоединяем вилку электропривода топливного насоса и отодвигаем в сторону, чтобы она не мешала.
  • Ослабьте и с помощью гаечного ключа открутите 2 гайки, которыми топливопроводы крепятся к штуцерам бензонасоса.

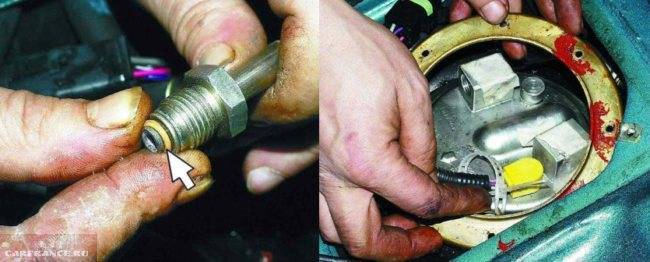

  • Вытащите трубы из их мест. Круглые резиновые кольца на концах следует снять и заменить новыми, поскольку они предназначены только для одноразового использования.

  • Длинным трубчатым ключом откручиваем 8 гаек, удерживающих плоское кольцо, прижимающее бензонасос ВАЗ 2110 к нижней поверхности. Снимите воротник со шпилек.
  • На шпильках под прижимной частью корпуса имеется резиновая прокладка. Последние необходимо снять со шпилек, иначе вытащить устройство подачи топлива не получится. Затем нужно аккуратно вынуть бензонасос из полости бака вместе с поплавком. Если резиновая прокладка изношена. Если она не в хорошем состоянии, ее лучше заменить.

Удаление узла вызовет утечку бензина, поэтому подложите под узел тряпку и быстро переместите бензонасос наружу, расположив его над широким поддоном. Фильтр расположен на конце всасывающей трубки и закреплен пластиковым кольцом. Его можно удалить вручную.

Если кольцо прочно приклеено к трубе, рекомендуется поддеть его, например, плоской отверткой. Затем вставляется новая сетка и закрепляется, нажимая на нее вручную до упора. Теперь можно приступить к повторной сборке в обратном порядке. На верхней части устройства выбита стрелка, которая должна указывать в сторону задней части автомобиля.

Мы рекомендуем затягивать все соединения без особых усилий. Чтобы избежать перекоса при затяжке 8 гаек зажимного фланца, используется звездообразная диаграмма.

Если вам необходимо заменить бензонасос на десятиметровой ВАЗ, либо отремонтировать его, система разбирается, как описано. При замене снимаем поплавок, датчик уровня с устройства и переносим их на новый насос. Вся процедура, если ее проводить совместно с заменой других расходных материалов, займет у вас не более получаса.

Сброс давления топлива и отключение питания топливного насоса

Электрический топливный насос обеспечивает высокое давление топлива для последующей подачи электронной системе впрыска топлива. Давление не исчезнет если ограничиться только выключением двигателя. Нужно будет предпринять определенные шаги для сброса давления топлива, прежде чем станет возможным удаление топливного насоса из системы автомобиля.

Ниже приведены инструкции о том, как уменьшить давление топлива одним простым шагом. Когда есть уверенность, что в топливных магистралях или топливном насосе отсутствует давление топлива, можно спокойно продолжить удаление топливного насоса. Потребуется также обязательно отключить отрицательную клемму от аккумулятора, чтобы избежать короткого замыкания и возгорания.

Где находится реле?

Деталь на автомобилях устанавливается преимущественно вместе со всеми предохранителями, но в некоторых марках машин встречается и другое расположение устройств. В машинах с инжектором реле могут располагаться как под капотом, так и под панелью приборов. Чаще всего реле бензонасоса располагается в таких местах:

  1. Возле блоков АБС.
  2. Возле блока управления впрыска топлива.
  3. Под приборной панелью. Чаще всего устанавливается со стороны пассажира под торпедой.

Так как реле топливного насоса обеспечивает подачу горючего, то стоит иногда проводить диагностику детали для того, чтобы неприятная поломка не стала причиной преждевременного завершения поездки.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

F1 — 5АЛампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта.
F2 — 7,5АЛевая фара (ближний свет).
F3 — 10АЛевая фара (дальний свет).
F4 — 10АПравая противотуманная фара.
F5 — 30АЭлектродвигатели стеклоподъемников дверей.
F6 — 15АПереносная лампа.
F7 — 20АЭлектродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал.
F8 — 20АЭлемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.
F9 — 20АКлапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) ключения обогрева заднего стекла.
F10 — 20АРезервный.
F11 — 5АЛампы габаритного света правого борта.
F12 — 7,5АПравая фара (ближний свет).
F13 — 10АПравая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10АЛевая противотуманная фара.
F15 — 20АЭлектрообогрев сидений. Блокировка замка багажника.
F16 — 10АРеле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации.
F17 — 7,5АЛампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер).
F18 — 25АЛампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
F19 — 10АБлокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер).
F20 — 7,5АЛампы задних противотуманных фонарей.
К1реле контроля исправности лампочек;
К2реле передних дворников;
K3реле-прерыватель повторителей и аварийной сигнализации;
К4реле включения ближнего света;
К5реле включения дальнего света;
К6дополнительное реле;
К7реле включения обогрева заднего стекла;
K8резервное реле

На бензонасосе установлено реле аналогичного типа, защищающее цепь при запуске двигателя. Он состоит из пластмассового корпуса, в котором размещена электромагнитная катушка с сердечником. Поступающее напряжение позволяет замкнуть контакты сердечника. Рабочая сила тока реле, равна 30 Ампер.

Где на ваз 2110 находится реле бензонасоса

Часто люди задаются вопросом где на ваз 2110 находится реле бензонасоса, на этот вопрос вам поможет ответить это фото ↓

Где на ваз 2110 находится реле бензонасоса

Место расположения реле и предохранителя бензонасоса ВАЗ 2110 инжектор

Если в ходе ремонта или диагностики, неисправность указывает на реле и предохранитель, то их необходимо изъять и заменить новыми деталями. Следует приготовить крестовую отвёртку и расположиться с пассажирской стороны. Внизу центральной консоли, находится крышка, закреплённая на два винта. Следует их открутить. Именно там расположена панель, где находится реле бензонасоса ВАЗ 2110 инжектор и где стоит предохранитель на бензонасос ВАЗ 2110.

Рис. 2 Снятие боковой крышки

После снятия защитного кожуха, появляется доступ к силовым предохранителям и реле автомобиля. Искомые детали, отвечающие за работу топливного насоса, отмечены цифрами 5 и 2 в центре фотоснимка.

Рис.3 Силовые предохранители и реле

Почему перегорает предохранитель бензонасоса ВАЗ 2110

Выход из строя предохранителя, довольно частое явление. Перегорание говорит об одном — в системе питания бензонасоса есть короткое замыкание. При этом, можно поменять предохранитель, отъездить несколько дней без проблем, и ситуация вновь повторится. Значит необходимо искать причину.

Самыми распространёнными виновниками являются:

  • оплавился жгут проводов над выхлопным коллектором;
  • повреждены или оплавились провода под ковролином;
  • межвитковое замыкание в электродвигателе насоса;
  • повреждён плюсовой провод, идущий к насосу (утечка тока на массу).

Для выявления причины, следует отсоединить фишку питания от бензонасоса и включить зажигание. Если предохранитель сгорел, значит причина в проводке. Остался целым – замыкание в электромоторе. В первом случае, предстоит осмотреть весь жгут, в поисках контакта «плюса» с массой. Как правило, это провод серого цвета, идущий от реле к баку. Жгут проходит вдоль центрального тоннеля, а не со стороны левого порога.

Причины: предохранитель, реле, разъём

Цепь питания насоса включает в себя много элементов: замыкаемые контакты реле 5, предохранитель 3 (15 А), провод «+», провод «насос-масса». Самый «трудный» дефект – замыкание провода «+» на массу. Кстати, сам шнур проложен по металлу, так что такой дефект нельзя исключать.

Монтажный блок под торпедо

И реле, и предохранитель находятся в блоке, расположенном под торпедо справа. Предохранитель может перегорать в двух случаях:

  • Шнур «+» контачит с массой;
  • Сопротивление моторчика снижается от перегрева.

Первый дефект может являться «плавающим», и тогда выявить его будет трудно. Но перед тем, как обращаться к электрику, попробуйте проверить всё остальное:

  • Реле 5 должно щёлкать дважды: при включении зажигания и через 1,5 с. Если этого не происходит, замените реле;
  • Проверьте предохранитель 3. Если он перегорел, надо искать причину.

Рассмотрим ситуацию: реле исправно, а предохранитель сгорел. Тогда поступаем так: отключаем разъём насоса, устанавливаем новый предохранитель и меряем напряжение на клеммах. Подробности – ниже.

Разъёмы под люком, их отключение

Под задним сиденьем надо снять люк: два винта откручиваются крестовой отвёрткой. Дальше нужно отключить разъём на модуле, а затем переходим к блоку под торпедо.

Сначала отключаем бензонасос!

Заменяем предохранитель. Переходим к бензонасосу: подсоединяем пробник (шнур «ноль») к любой из крепёжных шпилек. На «сером» проводе при включении зажигания должно появляться напряжение. А ещё проверьте разность потенциалов между «серым» и «чёрным» проводом – она должна равняться 12-ти вольтам, и тоже в момент включения зажигания. Распайка:

  • Два крайних шнура – датчик ДУТ;
  • «Чёрный» – минус питания;
  • «Серый» – плюс.

«Чёрный провод» иногда теряет контакт с массой. На последнем шаге мы проверили как раз эту версию.

Есть отзывы владельцев, где сказано: бензонасос на ВАЗ-2112 не работает при исправности электромотора и при наличии напряжений в разъёме. Так бывает, когда окисляются контакты внутреннего клеммника (см. фото).

Внутренний разъём – жёлтый

Добраться до разъёма на моторчике непросто – надо снимать модуль бензонасоса, открутив 8 гаек по периметру.

Диагностируем бензонасос

Техника безопасности

Перед тем, как откручивать гайки, нужно отключить два шланга. Но сначала попробуйте завести двигатель. Питание бензонасоса при этом не подключают.

Обратите внимание – здесь питание отключено!

Всё готово к демонтажу, если:

  • Внешний разъём отключён;
  • Завести мотор нельзя, хотя бортсеть не обесточена;
  • Лучше, если бак будет заполнен меньше, чем на 50%!

От крышки модуля нужно открутить два штуцера (верхнее фото). Затем торцовым ключом скручивают гайки со шпилек и снимают фиксирующее кольцо.

До внутреннего разъёма осталось совсем чуть-чуть

Получив доступ к внутреннему разъёму, надо почистить его контакты. Сборку проводят в обратной последовательности. Успехов!
