Шаровые опоры в устройстве автомобиля: конструкция, неисправности, диагностика и ремонт

Замена шаровой опоры ВАЗ 2110, тонкости смазки

Проверка ступицы на биение

Поменять опору на десятке своими руками достаточно просто. Установив машину на ручник и поставив КПП на первую передачу, сорвав колесные болты, передняя часть приподнимается домкратом и устанавливается на подставку. Снимается колесо, раскручивается гайка крепления пальца, после чего при помощи съемника палец выпрессовывается из рычага. Можно снять палец и без съемника, в этом случае помогут монтировка и равномерные постукивания по конусной части. Опора откручивается от поворотного кулака двумя болтами, теперь можно устанавливать новую опору, предварительно качественно ее промазав.

Смазке нужно уделить особое внимание, причем рецепт приготовления ее особый: четверть трансмиссионки, четверть литола, оставшаяся часть — ШРУС. Новая опора зажимается в тиски, палец проливается трансмиссионкой, а после этого уже в пыльник набивается нужный состав. Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется

Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда

Консистенция должна быть не слишком густой, поскольку через 5 тысяч км в шарнире смазки не останется. Если проводить смазку каждых 45-50 тысяч, опора отходит очень долго, независимо от бренда.

БЕСПЛАТНО ответим на Ваши вопросы По лишению прав, ДТП, страховом возмещении, выезде на встречную полосу и пр. Ежедневно с 9.00 до 21.00

Москва и МО

С-Петербург и ЛО

Бесплатный звонок по России 8-800-350-23-69 доб.418

Lada Granta: готовим к зиме ходовую и трансмиссию

29 октября 2013 года

Проверку ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега.

Работу выполняем на смотровой канаве или эстакаде.
На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей.
Поочередно вывешивая передние колеса (при этом автомобиль должен быть надежно зафиксирован на опорной стойке), проверяем состояние подшипников ступиц колес.
Используйте опорные стойки только заводского изготовления.
Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю — от себя, и наоборот.

Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит, неисправен подшипник ступицы, а если стук остался — то, скорее всего, изношена шаровая опора.

Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене.

Для проверки исправности шаровой опоры вставляем монтажную лопатку между рычагом подвески и корпусом шаровой опоры. Не повредите при этом чехол шаровой опоры.

Отжимая монтажной лопаткой рычаг, следим за перемещением головки рычага относительно корпуса шаровой опоры.

При наличии люфта в соединении заменяем шаровую опору.

Проверяем состояние защитных чехлов шаровых опор.

Шаровые опоры с порванными, потрескавшимися чехлами заменяем.

Для проверки сайлент-блока рычага передней подвески…

…вставляем монтажную лопатку между кронштейном кузова и головкой рычага…

…и пытаемся сдвинуть рычаг вдоль его оси и вдоль оси болта. Если рычаг перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и выпучивание резиновой втулки сайлент-блока недопустимы.

Проверяем состояние сайлент-блоков передних и задних концов растяжек.

Разрывы, растрескивания выпучивание резины сайлент-блоков недопустимы.

Осматриваем подушки штанги стабилизатора поперечной устойчивости и резиновые втулки стоек стабилизатора.

При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках и втулках их необходимо заменить.

Поочередно вывешивая задние колеса, проверяем состояние подшипников ступиц задних колес. Колесо от руки должно вращаться равномерно, без заеданий и стуков.

Для проверки состояния сайлент-блоков рычагов задней подвески…

…вставляем монтажную лопатку враспор между кронштейном рычага подвески и головкой рычага и пытаемся сдвинуть рычаг в разных направлениях.

Если рычаг перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить.

Проверяем состояние пружин, телескопических стоек и амортизаторов передней и задней подвесок.

Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.

При осадке или разрушении резинового элемента верхней опоры телескопической стойки передней подвески опору необходимо заменить.

Проверяем состояние шарниров и защитного чехла тяги переключения передач и реактивной тяги.

Поочередно вращая и поворачивая передние колеса (при вывешенной передней части автомобиля)…

…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами.

Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене.

Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов. При наличии течи заменяем сальники.

  1. Продолжение:
  2. проверяем рулевое управление
  3. проверяем тормозную систему
  4. Подробнее с устройством, техобслуживанием и ремонтом Lada Granta можно ознакомиться в нашей Википедии (ссылка)

Ошибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter Безымянный

Достоинства:

Недорогой, надежный экономичный неприхотливый автомобиль

Недостатки:

Шумность, «парусность», качество отдельных комплектующих, демонстративное неуважение на дороге

Из чего состоят шаровые опоры

Шаровая опора представляет из себя шарнирное соединение. Она соединяет между собой рычаг передней подвески и поворотный кулак. На поворотном кулаке соединяются наконечник рулевой тяги и ступица переднего колеса с приводом. И за счет подвижного соединения происходит поворот колеса автомобиля нужном направлении.

Шаровая опора представляет из себя металлический палец с наконечников в виде сферы (на нем находятся резьбовая поверхность для закрепления и коническая поверхность для надежного сцепления и отсутствия зазора в месте соединения). Сфера с двух сторон обложена пластиковыми вкладышами и вся эта конструкция закреплена в корпусе, состоящем из двух половин и закрепленных между собой штамповкой или сваркой. Плотное соединение всех деталей между собой являет собой герметичность шарнирного соединения, но и отсутствие больших зазоров в подвижном соединении. Для защиты от пыли, грязи и воды на шаровую опору одевается резиновый защитный колпак (пыльник) с металлическим кольцом для плотного прилипания пыльника.

Как видно из конструкции шаровой опоры она состоит из металлических и пластмассовых частей, которые при тесном соприкосновении изнашиваются или подвергаются естественному износу (все таки металл тверже и плотнее пластмасс). Так же при повреждении пыльника в шарнирное соединение попадает влага и грязь, что способствует ускоренному износу деталей шаровой опоры. При езде на дорогах есть естественные и искусственные препятствия при наезде, на которые происходят сильные удары. А так как шаровая опора в своей конструкции имеет пластмассовые детали, то в первую очередь они начинают разрушаться. И вследствие чего возникает большой зазор между деталями и вся шаровая опора выходит из строя. Конструкция шаровой опоры может разрушиться. Многим наверное приходилось наблюдать автомобиль, который стоит на обочине с «поднятым задом», а рядом лежит плашмя колесо. Это происходит, когда разрушается шаровая опора.

При движении автомобиля можно услышать посторонние шумы:

  • на поворотах скрип или скрежет,
  • на неровной дороге на небольшой скорости стук в районе переднего колеса,
  • автомобиль плохо управляется на дороге, так скажем начинает гулять по дороге
  • в самых крайних случаях когда шаровая опора уже на грани разрушения происходит затруднение поворота руля, ее как бы начинает закусывать

Это симптомы износа шаровой опоры. Так же признаками скорого выхода из строя шаровой опоры могут служить неравномерный износ протектора колес и виляние автомобиля при езде по прямому участку дороги. Диагностирование неисправностей и пригодность для дальнейшей эксплуатации шаровой опоры производится на смотровой яме или подъемнике. Визуально можно определить только состояние резинового защитного колпака. Так же необходима проверка осевого и радиального биения (люфта). Замена шаровых опор осуществляется с обоих сторон ходовой части автомобиля.

Обслуживание ходовой части автомобиля проходит на современном ремонтном и диагностическом оборудовании. Проводить его должны профессионалы и высококвалифицированные работники. При большом износе или поломке шаровой опоры замена происходит на оригинальные запасные части или на те, что рекомендованы заводом производителем. И следует не забывать, что выход из строя шаровой опоры ведет к серьезным проблемам при управлении автомобилем.

СФЕРИЧЕСКИЙ ШАРНИР КАЧЕНИЯ

Теперь, когда мы изучили основы шаровых шарниров, давайте поднимем тему на более высокий уровень и рассмотрим специальный тип шарниров качения.

  • ЦЕЛЬ SRJ — это улучшенный шаровой шарнир с превосходной точностью. Он включает в себя сферическое внутреннее и внешнее кольцо с шарикоподшипниками в качестве разделителя. Подшипники находятся внутри сферического фиксатора. Они перемещаются по внешней и внутренней поверхностям. Вся конструкция направлена ​​на то, чтобы шарнир мог свободно двигаться без сильного трения. Из-за этого SRJ также используются в робототехнике.Что касается корпуса, то он позволяет SRJ выдерживать более интенсивные нагрузки в таком небольшом пространстве. Однако шаровой шарнир можно повернуть назад, чтобы выдерживать более высокую нагрузку, но при меньшем перемещении.
  • АЛЬТЕРНАТИВЫ Карданный шарнир может заменить SRJ. У него всего два сустава. Но SRJ всегда будет лучше из-за избегания кинематической сингулярности. Сферические подшипники скольжения также могут быть альтернативой SRJ, но они имеют более высокое трение, несмотря на обещание дальнейшего предварительного натяга шарниров.

Как работает?

Как вы поняли закрытый «шар» может вращаться в любую сторону, хоть крутиться. К цилиндрическому корпусу крепится неподвижное крепление, которое устанавливается в нужные элементы подвески – эта часть не подвижна. А вот верхний палец с резьбой закрепляется в движущиеся части, благодаря чему они могут поворачивать или вообще вращаться.

В старых заднеприводных машинах, например наших ВАЗ, шаровых было около 3 штук. Две располагались в лопухах и позволяли вращаться суппорту вместе с колесом. Одна располагалась в рулевой тяге и толкала колеса.

В подвески Макферсон, намного упростили схему. Тут как мы знаем сверху стоит опорный подшипник и он позволяет вращаться стойке и суппорту, а вот снизу осталась шаровая опора. Также есть и рулевые наконечники, которые толкают суппорта, заставляя колеса поворачивать. Здесь шаровых опор всего две штуки.

Также стоит упомянуть, что есть варианты и с четырьмя опорами, но они достаточно редкие, их не стоит рассматривать.

Сейчас могут пойти возражения – что шаровая опора и рулевой наконечник не одно и тоже. Ребята различия только в креплении корпуса, суть работы одинакова.

Если подвести итог по работе, то выходит следующее – вы поворачиваете руль, через рулевую рейку усилие переходит на суппорт, а для того чтобы он повернулся как раз и нужны шарнирные соединения, именно эту работу и выполняют опоры, рулевые наконечники и конечно же опорный подшипник.

Как проверить шаровую опору самостоятельно

На сегодняшний день наибольшее распространение получила подвеска системы Мак-Ферсона. Шаровые опоры располагаются только в нижней её части. Такой вариант мы и возьмём для рассмотрения.

Для автомобилей, оснащённых подвеской на двух поперечных рычагах, следует применять тот же алгоритм поиска неисправности, с той лишь разницей, что придётся проверять не только нижние, но и верхние шаровые опоры.

Последовательность действий

Проверка шаровых опор производится в следующей последовательности:

1. Предварительно выполняется визуальный осмотр узла. Повреждение пыльника говорит о том, что деталь, скорее всего, придётся заменить. Ради экономии можно попытаться обойтись заменой пыльника. Но такой ремонт не всегда даёт желаемый результат. Попавшая внутрь шарнира пыль губительна для его конструкции. Если внешних признаков повреждений не обнаружено, следует перейти к следующему пункту диагностики.

2. С помощью подъёмника или домкрата автомобиль поднимают и размещают под корпусом опоры приготовленный заранее упор. Лучше всего использовать регулируемую по высоте подставку-треногу.  После этого машину немного опускают вниз, создавая нагрузку на шаровую опору. Колесо при этом должно находиться в воздухе и свободно вращаться.

3. Взявшись за верхний и нижний края колеса, его покачивают в вертикальной плоскости

Лучше всего, если при этом кто-то будет осторожно и плавно поворачивать руль. Выработка может дать знать о себе только при определённом положении колеса

Обнаружив люфт, не торопитесь с выводами. Он может быть вызван выходом из строя или слабой затяжкой ступичного подшипника, повреждением сайлентблоков рычага или иными причинами. Это лишь повод для того чтобы перейти к следующему этапу проверки.

4. Вставив плоский конец монтировки в щель между поворотной цапфой и рычагом, давим на рукоять и наблюдаем за деталями шаровой опоры. Если узел исправен, никакого люфта быть не должно. Щелчки или постукивание при нажатии, передающиеся на рукоять монтировки, также сигнализируют о неисправности.

Видео — как проверить шаровую опору и рулевые наконечники:

Окончательный диагноз

Чтобы окончательно убедиться в том, что деталь вышла из строя, придётся разобрать подвеску, отсоединив шаровую опору от поворотной цапфы. Это делается следующим образом:

машина устанавливается на подъёмник или домкрат и поднимается;

снимается колесо, чтобы обеспечить свободный доступ к узлу;

отворачивается гайка, крепящая опору к цапфе. С этим могут возникнуть определённые трудности. Если на наконечнике нет захвата под ключ, он может проворачиваться вместе с гайкой. Приходится вставлять монтировку между рычагом и цапфой и, создавая давление, удерживать наконечник от вращения;

с помощью специального съёмника конус извлекается из посадочного места на цапфе.

После того как опора извлечена, её состояние проверяют, взявшись за конический наконечник и пошевелив его из стороны в сторону. Шарнир может вращаться свободно, но при отсутствии люфта это не повод считать узел вышедшим из строя.

Видео — как проверить подвеску самому:

Особенно это касается элементов, изготовленных заодно с рычагом. Но если имеется даже незначительный люфт, узел необходимо заменить или, в случае с разборными шаровыми опорами, отремонтировать.

Научившись определять неисправность шаровых опор, автовладелец обезопасит себя от возможных поломок в дороге, и сможет перейти к освоению следующего этапа работ – замене вышедших из строя деталей.

Видео — замена шаровой опоры на Форд Фокус 2:

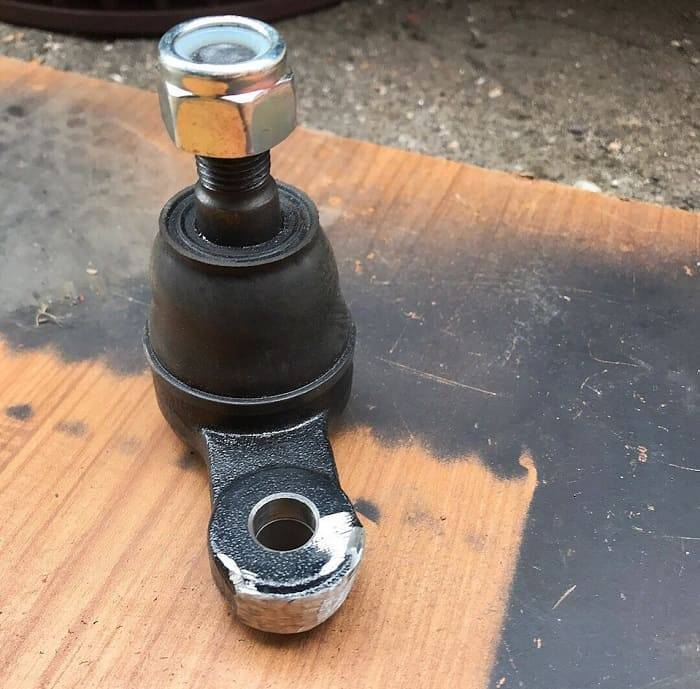

Классическая конструкция шаровых

Стандартное устройство шаровой опоры предполагает наличие основных составных частей:

  • металлический корпус;
  • палец с шаровой головкой;
  • поджимная пружина;
  • гофрированный прорезиненный пыльник.

Внутрь на заводе-изготовителе набивали достаточное количество смазочного материала. Качественной смазки хватало на длительный пробег. При каждом ТО механики должны проверять сохранность пыльника и качество/объем смазочного материала, а по необходимости с помощью масленки нужное количество допрессовывается. В поздних моделях часть металлических изделий заменена была на пластиковые аналоги. Также внутри теперь не находятся пружины (от них избавились за ненадобностью). Сферическая головка пальца теперь обкатывается в полусфере из вкладышей. В современных моделях последние изготавливают уже не из пластика, а более выносливого и прочного нейлона. Производители стали выпускать два типа шаровых, поэтому опоры бывают обслуживаемые и необслуживаемые. На большинстве новых машин находится второй тип узла. В нем отсутствует возможность разборки и встроена масленка для добавки смазки. Иногда встречаются промежуточные типы, относящиеся к неразборным вариантам конструкции, но обладающие масленкой.

Крепление шаровой опоры к рычагу

Современная классификация шаровых опор для подвески автомобилей основана на способе установке этой детали. Именно способ монтажа определяет стоимость ремонтных работ. Наиболее простой и удобной в ремонте конструкцией являются шаровые работы, которые крепятся к рычагам болтами, гайками или с помощью заклепок. Опоры этого вида постоянно совершенствуются и активно применяются в системах подвески, но, начиная с 90-х годов прошлого века, конструкторы все чаще отказываются от шаровых опор этого вида, заменяя их деталями, которые интегрированы в рычаги подвески.

Некоторые автолюбители считают, что данное конструкторское решение направлено исключительно на увеличение продаж комплектующих, так как, к примеру, при выходе из строя шаровой заднего верхнего рычага приходится менять весь рычаг в сборе, который стоит гораздо дороже. Есть у подвески с интегрированными шаровыми опорами и неоспоримое преимущество в виде меньшего веса.

Кроме того, существует компромиссный вариант шаровых опор, которые запрессовываются в рычаг и крепятся с помощью стопорного кольца (такие конструкции можно встретить на автомобилях Опель Zafira C и Jeep Patriot). Шаровую опору данного типа можно заменить без рычага, но для этого нужен пресс или специальные приспособления.

Шаровые опоры могут отличаться не только по способу фиксации на рычаге, но и по варианту крепления к поворотному кулаку. По этому критерию различают два основных вида конструкций. У одного вида палец крепится гайкой со шплинтом, а у другого с помощью самоконтрящейся гайки и внутреннего стопорного кольца. Кроме того, у таких моделей авто, как Хендай Санта Фе (начиная с 2006 года выпуска) палец шаровой опоры крепится к поворотному кулаку стяжным болтом. Эта конструкция доставляет много неприятностей при ремонте авто, поскольку крепежный болт часто закисает и его сложно открутить.

При демонтаже шаровых опор заднего верхнего рычага часто могут возникать непредвиденные сложности. К примеру, может потребоваться специальное приспособление для снятия кронштейна, в котором фиксируется палец опоры.

Для моделей Ауди A6 С7 с многорычажной подвеской характерной проблемой являются стяжные болты, обеспечивающие крепление шаровых опор верхнего рычага к поворотному кулаку, которые постоянно закисают не их невозможно снять. Справится с такой задачей не помогает ни нагрев кулака, ни замораживание болта. Более того, даже 10-ти тонный пресс не может выдавить злополучный болт. После неудачных попыток разборки узла владельцу Ауди А6, чаще всего, приходится потратить еще около 400$ – 500$ на покупку нового поворотного кулака.

Работа конструкторов над оптимизацией подвески автомобилей (часто в ущерб ремонтопригодности) привела к тому, что в некоторых модификациях шаровая опора с рычага была перенесена на поворотный кулак. Крепление опоры в этом случае может быть разным. К примеру, на SsangYong Рекстон, Мерседес шаровая запрессовывается, на ВАЗ 2110 фиксируется с помощью болтов, а на Субару Форестер SG крепится стяжным болтом в кронштейне кулака. Все перечисленные здесь способы имеют свои плюсы и минусы.

Самые большие сложности возникают при замене запрессованной шаровой опоры. Для этого нужно полностью демонтировать поворотный кулак, что невозможно выполнить без снятия суппорта и диска, с отсоединением верхних и нижних рычагов. Во втором и третьем варианте заменить шаровую опору намного проще, так как достаточно отсоединить нижний рычаг.

Признаки и причины неисправностей шаровой заднего верхнего рычага

Проблемы с шаровыми опорами заднего верхнего рычага вызваны износом при механическом повреждении. Появление такой неисправности ускоряется под влиянием следующих факторов:

  • Порванный пыльник опор заднего верхнего рычага становится причиной попадания воды, песка и грязи в механизм шаровой. Чтобы предотвратить такую проблему следует периодически проводить проверку целостности резинового пыльника. Резина становится более уязвимой во время жары или мороза. При выявлении повреждений пыльника шаровой заднего верхнего рычага его следует заменить в срочном порядке.
  • Плохие дороги становятся основной причиной ускоренного износа шаровой заднего верхнего рычага. Эта проблема особо актуальна в нашей стране, а, следовательно, срок эксплуатации запчастей, указанный производителями европейских авто, в наших условиях заметно сокращается и шаровые заднего верхнего рычага приходится менять гораздо чаще.
  • Недостаточная смазка механизма шаровой заднего верхнего рычага приводит к повышенному трению и ускоренному износу детали.
  • Увеличенный зазор между пальцем и корпусом шаровой заднего верхнего рычага приводит к быстрому стачиванию пальца. Результатом этого процесс может стать выскакивание пальца со своего посадочного места.

Неисправности шаровой заднего верхнего рычага повышают риск аварии во время движения автомобиля. Данные запчасти от разных брендов ходят от 15 000 до 150 000 км. Сказать точно, сколько проходит шаровая заднего верхнего рычага на вашем авто невозможно. В технической документации, которая предоставляется производителя запасной части указываются только рекомендуемые сроки ее замены.

Резкая поломка шаровой заднего верхнего рычага случается крайне редко. Владелец авто всегда имеет возможность заранее распознать такую проблему по следующим симптомам:

  • Проезжая препятствия на дороге (дорожные ямы, лежачие полицейские) на скорости до 30 км/ч, можно услышать характерный стук. Стоит отметить, что зимой такой звук не всегда может быть следствием износа шаровых опор. На морозе смазка механизма опоры разогревается не сразу, а пока она замерзшая, то шаровая заднего верхнего рычага может издавать стук при наезде на препятствие. Но, если вы длительное время едете в автомобиле зимой, а шаровая постукивает, значит ее нужно заменить.
  • Если колесо машины во время движения раскачивается из стороны в сторону, то в шаровой заднего верхнего рычага присутствует значительный люфт. Это довольно опасная неисправность, так как при сильном наклоне авто колесо может вывернуться, а машина упадет на бок. При выявлении такой проблемы следует, немедля отправляться в автосервис.
  • Если покрышки колес задней оси изнашиваются неравномерно, значит, стоит проверить состояние шаровой заднего верхнего рычага.

При выявлении описанных здесь симптомов неисправности шаровой заднего верхнего рычага нужно обратиться в автосервис для проведения диагностики ходовой части автомобиля.

При наличии сомнений в надежности шаровой заднего верхнего рычага с помощью специальных технических средств проводится диагностика состояния подвески авто. Кроме того, водитель для такой проверки может воспользоваться одним из проверенных способов, которые указаны ниже:

  1. При раскачивании авто с выключенным мотором неисправная шаровая заднего верхнего рычага проявит себя характерным звуком. При наличии стука нужно снять деталь и проверить ее визуально.
  2. Второй способ предполагает вывешивание колеса авто на домкрате. При этом водитель должен выжать педаль тормоза, а его помощник будет раскачивать колесо из стороны в сторону для выявления люфта, который появляется в результате износа шаровой заднего верхнего рычага.

Диагностика лучше ремонта

Ряд нехитрых правил поможет вам сохранить подвеску, нервы и деньги.

Придерживаясь их в повседневной жизни, вы сможете свести риск аварии к нулю:

  1. Регулярно проводите проверку состояния шаровой опоры. Даже если вы сами не разбираетесь в тонкостях устройства автомобиля, всегда можно обратиться к специалистам или позвать в гости знающего соседа или друга.
  2. Следите за наличием смазки. Не только замена порванных пыльников спасет вас от дорогостоящего ремонта, но и вовремя смазанная деталь.
  3. Не игнорируйте посторонние звуки. Как только автомобиль начинает издавать стук, лязг и скрежет — стоит загнать его на смотровую яму и проверить неисправности шаровой.
  4. Ездите аккуратно. Быструю езду любят все, однако игнорировать дорожные ямы и скакать по лежачим полицейским, не сбавляя скорости, не стоит, если вам дорого ваше авто.
