Ремонт ходовой части автомобиля

Уход за рессорами

Износ деталей подвески во многом зависит от условий эксплуатации автомобилей. Так, при усиленном загрязнении, износ пальцев рессор увеличивается в среднем на 24 — 33%. Значительно снижается долговечность рессор вследствие коррозии, появляющейся при их загрязнении и отсутствии смазки. Поломка рессор возможна при движении с большой скоростью по плохой дороге. При слабой затяжке стопорных болтов пальцев рессор разрушаются отверстия в кронштейнах и серьгах подвески.

Подтяжку креплений деталей рессорной подвески надо производить равномерно, с учетом рекомендуемых заводами моментов затяжки. Так, на автомобилях ЗИЛ, гайки стремянок рессор надо затягивать, прикладывая момент 166…294,2 н·м (25…30 кГм), а затяжку гаек стремянок крепления накладных ушков с моментом 32…98 н·м (5…10 кГм), на автомобилях ГАЗ момент затяжки гаек стремянок задних рессор должен находиться в пределах 8…9 н·м (7…9 кГм).

При разрушении резиновых опор в подвеске грузовых автомобилей ГАЗ их необходимо заменить. Для устранения зазора между упорной резиновой подушкой и чашками передних концов рессор можно наклеить на изношенную упорную подушку резиновую пластину.

В случае появления скрипа листов рессор во время движения автомобиля, а также коррозии на листах не реже одного раза в год необходимо промывать листы рессоры керосином и смазывать графитной смазкой УСсА или смесью, состоящей из 30% солидола, 30% графитного порошка и 40% масла трансмиссионного автомобильного летнего. Чтобы ввести смазку между листами без разборки рессоры, следует отпустить хомутики и разгрузить рессоры, приподняв переднюю или заднюю часть рамы автомобиля до отрыва колес от пола, предварительно отсоединив стойки амортизаторов. Смазку вводят специальной струбцинкой, а при ее отсутствии листы следует разжимать с помощью отвертки или другого инструмента.

Техническое обслуживание амортизаторов

Во время эксплуатации какой-либо регулировки амортизаторы не требуют. Однако, если обнаружено замедленное гашение колебаний автомобилей после переезда препятствия, то амортизатор необходимо проверить. В заводских условиях его характеристики проверяются на стенде. Если нет стенда, следует зажать амортизатор вертикально за нижнюю проушину и прокачать за верхнюю проушину не менее пяти раз. У исправного амортизатора шток должен перемещаться равномерно, без рывков и вибраций при приложении постоянной нагрузки в 300 Н (30 кгс). Время перемещения на длине рабочего хода растяжения — не более 15 с.

Если амортизатор прокачивается без сопротивления или, наоборот, сопротивление очень велико, его следует заменить или отремонтировать.

В процессе эксплуатации у амортизатора может появиться подтекание масла через уплотнение штока в верхней части. Для устранения негерметичности достаточно подтянуть гайку резервуара. При подтяжке одновременно увеличивается натяг резинового сальника штока. Для подтяжки гайки резервуара амортизатор необходимо закрепить за нижнюю проушину в тисках и поднять за верхнюю проушину кожух в крайнее верхнее положение.

Гайку подтянуть специальным ключом моментом 90…150 Н·м (9…15 кгс·м).

1 — нижняя проушина; 2 — корпус клапана сжатия; 3 — диски клапана сжатия; 4 — дроссельный диск клапана сжатия; 5 — пружина клапана сжатия; 6 — обойма клапана сжатия; 7 — тарелка клапана сжатия; 8 — гайка клапана отдачи; 9 — пружина клапана отдачи; 10 — поршень амортизатора; 11 — тарелка клапана отдачи; 12 — диски клапана отдачи; 13 — кольцо поршня; 14 — шайба гайки клапана отдачи; 15 — дроссельный диск клапана отдачи; 16 — тарелка перепускного клапана; 17 — пружина перепускного клапана; 18 — ограничительная тарелка; 19 — резервуар; 20 — шток; 21 — цилиндр; 22 — кожух; 23 — направляющая втулка штока; 24 — уплотнительное кольцо резервуара; 25 — обойма сальника штока; 26 — сальник штока; 27 — прокладка защитного кольца штока; 28 — защитное кольцо штока; 29 — гайка резервуара; 30 — верхняя проушина амортизатора; 31 — гайка крепления верхнего конца амортизатора передней подвески; 32 — пружинная шайба; 33 — шайба подушки крепления амортизатора; 34 — подушки; 35 — распорная втулка; 36 — кожух амортизатора передней подвески; 37 — буфер штока; 38 — резинометаллический шарнир

Рисунок 4 — Амортизаторы передней и задней подвесок

2.1. Снятие и установка амортизатора

Снятие амортизатора передней подвески необходимо производить в следующем порядке:

Установка амортизатора выполняется в обратной последовательности. Снятие амортизатора задней подвески производится аналогично.

Передняя подвеска.Разборка и сборка узлов подвески

2 – нижний рычаг; 3 – ось нижнего рычага; 4 – резинометаллический шарнир нижнего рычага; 5 – пружина; 6 – верхняя опорная чашка; 7 – изолирующая прокладка пружины; 8 – буфер сжатия; 9 – ограничитель хода сжатия; 10 – поперечина подвески; 11 – втулка кронштейна поперечины; 12 – кронштейн поперечины; 13 – кронштейн крепления двигателя; 14 – верхняя опора пружины; 15 – регулировочная шайба; 16 – ось верхнего рычага; 17 – верхний рычаг; 18 – кронштейн буфера отбоя; 19 – буфер отбоя; 20 – резинометаллический шарнир верхнего рычага; 21 – шаровой шарнир; 22 – защитный чехол шарового шарнира; 23 – кронштейн крепления штанги к кузову; 24 – штанга стабилизатора; 25 – амортизатор; 26 – обойма подушки; 27 – подушка Разборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Если при ремонте подвески необходима полная разборка ее узлов, то это удобнее начинать непосредственно на автомобиле, после снятия защитной пластины картера и брызговика. 2. Отверните гайку пальца верхнего шарового шарнира 41 и освободите шланги от скоб (см. рис. Передняя подвеска). 3. Отогнув лепестки защитного кожуха, выверните болты крепления направляющей суппорта и отведите ее в сборе с суппортом в сторону. Предупреждение Для предохранения шлангов от повреждения не допускайте, чтобы суппорт висел на шлангах. 4. Оправкой 67.7823.9514 снимите колпак ступицы и отверните гайку подшипников ступицы колеса. 5. Снимите ступицу переднего колеса в сборе с тормозным диском, используя выталкиватель 67.7823.9516. 6. Снимите защитный кожух переднего тормоза. 7. Снимите амортизатор передней подвески. 8. Сожмите пружину подвески до полной разгрузки нижнего рычага, опустив нижний рычаг подвески на подставку. 9. Отсоедините корпус шаровых шарниров от нижнего и верхнего рычагов подвески и снимите поворотный кулак. 10. Плавно разгрузите пружину подвески и снимите ее. 11. Выталкивателем 67.7823.9515 выбейте ось и отсоедините нижний рычаг подвески от поперечины. 12. Отсоедините от поперечины ось верхнего рычага и снимите ось в сборе с рычагом. Предупреждение Перед снятием осей верхнего и нижнего рычагов следует подсчитать количество шайб на каждом конце оси нижнего рычага и на болтах крепления оси верхнего рычага, чтобы при установке осей рычагов поставить их на прежние места. 13. Снимите кронштейн буфера отбоя и поперечину. 14. Съемником 67.7824.9516 выпрессуйте пальцы шаровых шарниров из отверстий поворотного кулака. Сборка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Сборка узлов подвески проводится в последовательности, обратной разборке. 2. При сборке ступицы колеса заложите слой смазки Литол-24 в сепараторы подшипников и нанесите ее равномерным слоем в полость поворотного кулака между подшипниками в количестве 40 г на каждый кулак. 3. При установке растяжек поперечины внутреннюю гайку завертывайте до выбора зазора между шайбой и кронштейном 3 (см. рис. Передняя подвеска, установленная на автомобиле (вид сзади)), а наружную – моментом. 4. Для предупреждения неправильного распределения усилий в резинометаллических шарнирах, завертывайте гайки осей рычагов под статической нагрузкой автомобиля 3140 Н (320 кгс). 5. Затем проверьте и отрегулируйте углы установки и схождения колес.

Источник

Как проверить состояние ходовой части автомобиля. Самостоятельная диагностика ходовой части

Как правило, проверка ходовой части проводится лишь при покупке подержанного автомобиля, в то время, как такая диагностика должна выполняться регулярно.

Внешний осмотр

В силу того, что в процессе эксплуатации ходовая часть автомобиля взаимодействует со многими смежными системами и механизмами, проводить ее диагностику необходимо в комплексе с осмотром рулевой и тормозной систем.

Подняв автомобиль с помощью подъемника, заехав на эстакаду, смотровую яму или, в крайнем случае, приподняв его домкратом, следует внимательно рассмотреть детали подвески на наличие на них трещин, сколов и следов коррозии.

Потертости и мелкие царапины – тоже повод насторожиться, поскольку они молчаливо свидетельствуют о совершенных наездах на дорожные препятствия, следствием которых могут быть малозаметные деформации и повреждения узлов.

Осмотрите амортизаторы, присмотревшись, нет ли на них следов подтекающего масла? Заодно убедитесь в целостности их пыльников и отбойников. В переднеприпроводном автомобиле обязательно проверьте целостность, герметичность чехлов шарниров полуосей и наличие в них смазки, сжав их пальцами рук.

Не забудьте проверить состояние тормозных шлангов, уделив особое внимание местам их крепления к цилиндрам тормозной системы. Пыльники цилиндров и направляющих суппортов также подлежат обязательному осмотру

Если возможности поднять машину нет, состояние передних стоек можно оценить, поочередно поворачивая до упора влево и вправо передние колеса.

Проверка люфта колес и рулевого управления

У автомобиля с подвешенными передними колесами необходимо проверить величину свободного хода руля без реакции на него колес. Плавно пошатывая руль влево-вправо, следует определить крайние положения руля при которых передние колеса еще не начинают менять свое положение. У большинства моделей машин значение люфта не должно превышать 50 или расстояния в 15 мм по внешней дуге рулевого колеса.

После этого нужно проверить люфт передних колес. Заблокировав руль, необходимо попытаться раскачать колесо, взявшись за него руками сначала сверху и снизу, а затем – справа и слева. Наличие люфта колеса в горизонтальной плоскости может свидетельствовать о неисправностях в рулевой системе, если же колесо имеет ощутимый люфт в вертикальной плоскости, с большой долей вероятности можно утверждать об изношенности элементов подвески.

Не забывайте о том, что люфт в колесе может быть также следствием износа его ступичного подшипника. Проверяя люфт колес, обследуйте заодно колесные диски на предмет вмятин и трещин.

Проверка ходовой части в движении

Запустив двигатель и начав движение, нужно отпустить руль на ровном прямолинейном участке дороги. Если автомобиль начинает при этом уводить в сторону, это может быть свидетельством нарушения геометрии подвески или, что печальнее — кузова. Такая же картина наблюдается и в случае неправильно отрегулированного развала-схождения колес или при значительной разнице в давлении воздуха в шинах.

Если при резком торможении передняя часть автомобиля ощутимо проваливается вниз, а при энергичном разгоне проседает задняя часть машины, следует обратить пристальное внимание на амортизаторы, скорее всего, они изношены и не справляются со своей основной задачей – стабилизацией положения кузова. Остановившись и выйдя из автомобиля, резко надавить на крыло и отпустите его

Исправный амортизатор «позволит» кузову качнуться вверх, затем немного вниз и совсем чуть-чуть вверх. После этого никаких раскачиваний наблюдаться не должно.

Знайте — автомобиль с изношенными амортизаторами даже на пологих поворотах будет неумолимо крениться и сбиваться с траектории, неуверенно держа дорогу.

Наличие хруста при начале движения с максимально вывернутыми колесами безошибочно укажет на необходимость замены порядком поизносившихся ШРУСов.

Завершающий этап проверки – езда по неровной дороге. Выключив музыку и попросив спутников соблюдать тишину, внимательно прислушайтесь к звукам, которые может издавать передняя подвеска при движении по ямам и ухабам. Чаще всего стуки в передней части автомобиля издают изношенные втулки стабилизаторов и амортизаторов или требующие замены шарниры подвески.

Вибрации рулевого колеса при езде по не самому лучшему дорожному покрытию могут быть следствием гнутых колесных дисков.

Удачи вам! Ни гвоздя, ни жезла!

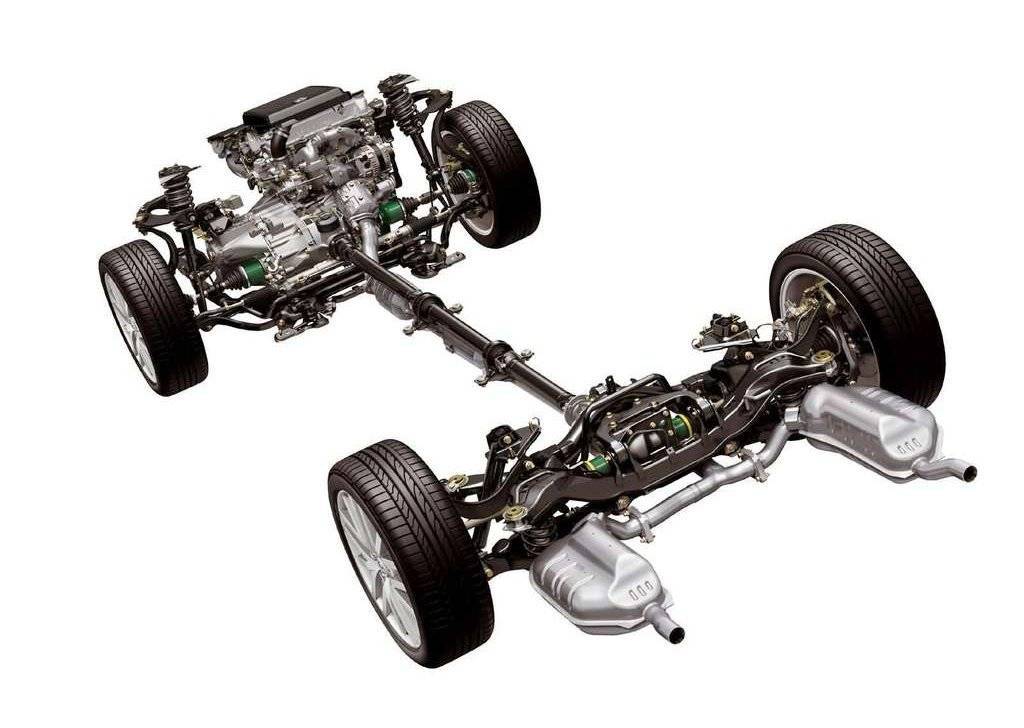

Из чего состоит ходовая часть автомобиля

Ходовая часть легковой автомашины состоит из:

• силовых элементов кузова: каркаса или рамы;
• колёс: имеются ввиду не только шины и диски, но также узлы, которые обеспечивают соединение с подвеской и приводными механизмами;
• непосредственно подвеска: состоит из рычагов, поворотных кулаков, тормозных дисков, амортизаторов, стабилизаторов, а также пружин или рессор.

В рамках диагностики обследуются все указанные типы компонентов. Комплекс включает в себя как методы компьютерного исследования, а именно диагностика ходовой части автомобиля, так и местный осмотр отдельных частей, функциональные тесты. Ниже опишем основные диагностические мероприятия и способы определения неисправностей. Ниже опишем основные этапы оценки текущего состояния ходовки авто.

Диагностика и замена подшипников ступиц

Это важный элемент, выполняющий функцию вращения колес. От большого пробега или неправильной эксплуатации, этот узел может выйти из строя. Замена подшипника ступицы обязательная процедура, игнорирование поломки может привести к серьезной аварии.

Признаки неисправности подшипников ступицы:

1. Хруст во время движения. Это первый симптом, в салоне он хорошо слышится, в таком случае уже надо ехать на СТО.
2. Наличие вибрации в руль и на кузов автомобиля. Это говорит о сильном износе подшипника, с заменой в таком случае тянуть нельзя.
3. Машину тянет в сторону. Симптомы схожи как при неправильном развал-схождении.

Диагностировать износ подшипников ступицы не сложно, сперва идет гул в районе колеса, причем он увеличивается по мере набора скорости. После долгого гула может появится хруст.

Замена подшипника ступицы технически сложное мероприятие, требующее наличие опыта, профессионализма и специального инструмента. Неправильный монтаж или демонтаж может привести к серьезным неисправностям.
