Как отремонтировать обогрев заднего стекла автомобиля своими руками

Самостоятельное изготовление

Токопроводящая смазка может быть не только приобретена в готовом виде, но и изготовлена своими руками. Однако прежде чем дать инструкцию по изготовлению, необходимо ответить на ряд наиболее распространенных среди новичков вопросов:

  1. Способен ли клей «Момент» проводить электричество? Нет, ни одна из многочисленных вариаций этого клеящего вещества не способна проводить ток.
  2. Обладает ли электропроводимостью «Суперклей»? Для ответа на вопрос нужно понимать характер проводимости. Указанный вид вещества не имеет в своем составе компонентов (металлы, графит), которые проводят электричество. Таким образом, по своим возможностям «Суперклей» практически идентичен пластмассе.
  3. Что насчет эпоксидных составов? Эпоксидная смола не пропускает электричество по причине, указанной выше.
  4. Допускаются ли ремонтные работы под высоким напряжением с применением специализированного клея? Нет, такие работы запрещены в соответствии с правилами безопасности.
  5. Купил «Контактол», но он не дает нужного эффекта. Причина, скорее всего в том, что данный товар поддельный. Популярность этой торговой марки обусловила большое количество подделок.
  6. Что нужно для электропроводности состава? Клей должен в обязательном порядке содержать токопроводящие компоненты. Причем их удельный вес должен быть достаточным для обеспечения электропроводности.

Способы ремонта нитей нагревательного элемента

Существует несколько способов восстановления работоспособности греющей нити в домашних условиях.

С помощью токопроводящих паст и клеев

Наиболее простой и эффективный, это с помощью специальных ремонтных комплектов, например DONE DEAL DD6590, предназначенный для ремонта нитей и контактов обогревателя заднего стекла как любителями, так и профессионалами. Способ хорош тем, что не требует наличия инструментов и материалов. Достаточно нанести по прилагаемой инструкции на место разрыва нити из шприца немного токопроводящей пасты, дождаться пока паста затвердеет и ремонт закончен. Но стоит такой набор более $15.

Второй способ аналогичен предыдущему. Но вместо фирменного набора применяют покупные токопроводящие клеи, например, «Элеконт», московского производителя. Клей наносится на место разрыва нити с перекрытием целой части нити по сантиметру с каждой стороны. Для получения аккуратного вида используется трафарет из изоленты или скотча. Для надежности клей наносится два раза. Между слоями токопроводящего клея желательно проложить отрезок залуженной медной проволочки диаметром 0,3-0,5 мм.

Бытует мнение, что токопроводящую пасту или клей для ремонта нитей нагревателя стекла можно изготовить самостоятельно, замешав краску или клей с опилками латуни в пропорции один к одному. Полученный состав через трафарет тонким слоем наносится на место обрыва нити в несколько слоев. Но надежность этой технологии не подтверждена практикой.

Гальваническим осаждением меди

Еще один способ – гальваническое осаждение меди. Метод ремонта нити нагревателя кажется привлекательным. Но из личной практики могу сказать, что надежность подобных покрытий в домашних условиях получается низкой. Так что я не решился воспользоваться этой технологией.

С помощью пайки мягким припоем

Широкое распространение получил механический способ восстановления целостности нитей обогревателя заднего стекла, методом пайки мягким припоем. Надежность этого способа проверена мною при ремонте нагревательных нитей заднего стекла в собственном автомобиле. Приведенная ниже пошаговая инструкция, написанная на основании моего опыта, позволит Вам без трудностей самостоятельно отремонтировать нить обогревателя всего за несколько минут практически без финансовых затрат.

По совету теоретиков из Интернета я допустил большую ошибку, попытался зачистить нить с помощью наждачной бумаги. В результате вместо разрыва нити шириной 1 мм получился разрыв величиной более 1 см. Лента нитки очень тонкая, всего с пару десятков микрон и стирается, даже самой мелкозернистой наждачной бумагой мгновенно. Нити нагревателя и так ничем не покрыты, и достаточно место пайки обезжирить с помощью лоскута, смоченного в спирте или ацетоне.

Если ширина разрыва нити менее 1 мм, то можно обойтись и без пайки дополнительного проводника. В моем случае ширина просвета была большой, и пришлось предварительно приготовить отрезок медной проволочки для перемычки. По одной нитке нагревателя протекает ток около 1 А. Исходя из этого, выбираем по таблице сечения проводов провод сечением 0,17 мм2, что соответствует диаметру 0,45 мм. Длина медной перемычки должна быть равна ширине обрыва нити плюс 2 см. Перед пайкой, перемычку нужно обязательно залудить толстым слоем оловянно-свинцового припоя ПОС-61. Нитку нагревателя лудить не нужно.

Для того, чтобы припой надежно пристал к нитке нагревателя, перед припайкой перемычки нужно нитку в зоне пайки с помощью кисточки смазать тонким слоем .

Далее перемычка прижимается к нагревательной нитке и прогревается в течение одной секунды паяльником мощностью 12 Вт. Рука отводится в сторону. Перемычка должна держаться на нитке. Пробовать ее подергать для проверки качества пайки недопустимо, отвалится, и еще оторвет кусок нитки нагревателя. К сожалению, проверено опытным путем. В результате экспериментов перемычку в конечном итоге мне пришлось паять длиной 5 см.

После припайки одного конца перемычки, плотно к нитке прижимается второй и тоже прогревается паяльником. После окончания пайки, с целью удаления остатков кислотного флюса, стекло тщательно промывается водой.

В довершение для надежности, хотя это и не обязательно, я припаянную перемычку покрыл сверху прозрачным суперклеем «Момент» на основе цианакрилатов, термостойкость которого составляет около 70°С. Более этой температуры обогреватель не нагревается.

В результате время ремонта обрыва нити своими руками с учетом всех подготовительных работ составило не более десяти минут. Отремонтированные нити служат уже более трех лет.

Почему одновременно отказывает обогрев, печка и дворники?

Отдельно выделяются ситуации, когда не работает печка, дворники, обогрев заднего стекла. Иногда вместе с этими системами перестает работать и омыватель.

Способы устранения дефекта:

  • для быстрого решения проблемы достаточно заменить предохранитель;
  • осматривая неисправный блок, легко заметить сгоревшие дорожки, которые также можно припаять.

Что делать в случае обрыва нитей, как определить дефект

Если перестал работать обогрев заднего стекла, нужно осмотреть устройство, чтобы понять, какова причина неполадки. Чаще всего основная проблема заключается в нарушении целостности нитей – пропадает контакт, необходимый для прохождения тока и нагревания.

Определяем место повреждения:

  1. Когда стекло запотевает, нужно включить подогрев, что позволит легко выявить неработающие элементы. Примечательно, что работоспособность остальных составляющих не нарушается, поскольку используется параллельная конструкция.
  2. Очистив поверхность, приступаем к осмотру. Если имеется существенный разрыв, дефект легко обнаружить.
  3. В случае незаметного повреждения используется лупа или мультиметр.

Диагностика с помощью мультиметра начинается с подключения зажима к корпусу. Тогда, используя второй кончик, можно начать процесс поиска поврежденного участка.

Чтобы найти обрыв, нужно определить сопротивление, проверяя нити в центральной части. Здесь должны быть показатели не более 2–3 Ом. Если обнаруживается сопротивление в 6 Ом, значит, имеется дефект. Определив нить, нужно тщательно проверить ее, измеряя показатели каждые 1–2 см.

 Тонкости ремонта системы обогрева

Обрыв нитей – наиболее распространенная неполадка. Часто владельцы авто задумываются, почему перестал работать обогрев заднего стекла. Проблема заключается в нитях – они достаточно хрупкие, легко повреждаются во время активного трения. Для удаления загрязнений лучше использовать мягкую тряпочку и специальные средства. Если приходится работать скребком, нужно делать это аккуратно.

Как устранить неполадку:

  1. Используя комплекс, включающий шприц и токопроводящую пасту, легко восстановить целостность участка. Достаточно нанести тонкую линию состава на поврежденное место. Высыхание происходит в течение нескольких минут, иногда нужно ждать сутки – все зависит от продукта. Включать и проверять работоспособность системы нужно после полного высыхания.
  2. Выбор токопроводящего клея – более доступное решение. Клей должен наноситься в два слоя. А между ними желательно проложить медную проволоку диаметром 0,3 мм.
  3. Нанесение массы из краски и стружки цветных металлов. Процедура выполняется при включенном обогреве. Во время покрытия поврежденного участка может возникать шипение, которое вскоре проходит. Время высыхания – 30 минут. Эксплуатацию желательно начинать через час.

Внимание:

Еще одним методом восстановления является пайка. Это способ самый надежный, и если повреждение небольшое, спайка проводится быстро, без проволоки.

Проведение работ при более серьезных дефектах:

  • используется проволока сечением 0,17 мм2;
  • ее длина должна быть немного больше поврежденного участка;
  • края нужно залудить;
  • рабочую поверхность обезжириваем;
  • нить покрываем хлористо-цинковым флюсом;
  • завершив подготовку, приступаем к работе, прижимая и впаивая проволоку в края нитей;
  • используется мощность 12 Вт;
  • закончив, нужно проверить место спайки, очистить поверхность от остатков флюса;
  • обработанный участок покрывают термоустойчивым клеевым составом.

 Может ли система кондиционирования работать на обогрев?

Исправно работающая система кондиционирования поддерживает комфорт в машине в жаркое время. Однако и зимой кондиционер нужно включать. Во время работы устройства производится смазка движущихся элементов. Запуская кондиционер в холодный период, можно добиться и быстрого отпотевания окон.

Задумываясь, как работает кондиционер на обогрев, стоит отметить, что зимой, когда воздух на улице холодный, система не может запуститься. Но при нажатии кнопки обогрева зеркал или лобового стекла система активируется, и будет исполнять роль отопителя.

Как это работает:

  1. В летний период, когда происходит испарение фреона в конденсаторе, температурные показатели на выходе составляют 10–12 градусов.
  2. При запуске зимой показатели остаются неизменными, и этого хватает для отпотевания, оттаивания.

Порядок ремонта неисправной системы ОЗС

Определив причину, по которой не работает обогрев заднего стекла, можно приступать к ремонту этой системы.

  1. Если неисправны предохранители или реле системы ОСЗ, то надо снять неисправные детали. Замена их на новые, работоспособные труда не составляет. Главное, чтобы они были установлены как указывает схема электрической бортовой системы.
  2. В случае когда виновником повреждения в системе ОЗС является клеммное соединение, восстановление обогрева заднего стекла также не вызывает затруднений. Достаточно зачистить контакты в клеммах. Возможно нужна замена клеммной коробки, но это тоже не займет много времени.
  3. Если клей, которым был прикреплен контакт на заднем стекле оказался некачественным и произошло отслоение, то в этом случае надо купить новый качественный токопроводящий клей. Снять с отклеившегося контакта слой старого клея с помощью салфетки со спиртовым раствором. Затем нанести слой нового соединительного вещества и приклеить контакт на место.

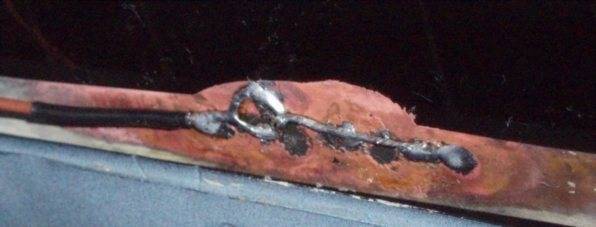

  1. При обнаружении отрыва провода на одной из шин необходимо этот провод напаять на старое место, используя схему подключения. Порядок действий при этом следующий:
  • снять с провода остатки старого припоя, зачистив конец, кроме этого надо почистить и место соединения на шине;
  • с помощью кисточки нанести на отчищенные поверхности шины и провода канифольную пасту в качестве флюса;
  • на очищенную и наканифоленную жилу провода нанести припой, содержащий в своем составе три процента серебра;
  • припаять провод к шине, при этом следует избегать перегрева поверхностей.

  1. Больше всего аккуратности при ремонте обогрева заднего стекла своими руками требуется в случае, если обнаружен разрыв в токопроводящих нитях нагревательного элемента ОЗС. Для облегчения этой работы в продаже имеются специальные наборы для ремонта этой системы. Для исправления повреждения выполняются действия в следующем порядке:
  • в районе разрыва очистить участок длиной в шесть миллиметров в каждую сторону от места повреждения;
  • очищенный участок протереть салфеткой или тканью, смоченной в спирте или спиртовом растворе;
  • с обеих сторон от поврежденной нити наклеить тонкие полоски ремонтной липкой ленты или обыкновенного строительного скотча, если ремкомплекта нет. Не допускать наклеивания клейкой ленты на рядом находящиеся нити, во избежание их повреждения;

если есть ремкомплект, то перемешать отвердитель с составом серебристого цвета, который после нанесения будет выполнять роль нити проводящей ток. После смешивания нанести палочкой или кисточкой этот состав на поврежденный участок, замкнув цепь.

  • если ремкомплекта нет, то роль специальной смеси выполнит клей, который хорошо проводит электрический ток, его можно нанести кисточкой, соблюдая аккуратность;
  • после устранения повреждения надо дать время, чтобы клей или специальная смесь затвердели, для ускорения этого процесса можно применить фен;

после высыхания полосы проводящей ток надо аккуратно снять самоклеящуюся ленту, для этого лучше всего подрезать ее ножом в месте примыкания к ремонтируемой нити, чтобы не повредить ее при удалении ленты;

после выполненных работ надо проверить работоспособность ОЗС, для чего запустить двигатель автомобиля и нажать кнопку включения ОЗС.

Опасность!

Давайте поясним: проволока высокого сопротивления нанесена главным образом с помощью краски на стекло. Ее очень легко поцарапать или содрать, и она не будет работать, если царапина нарушит целостность провода. Это значит, что любой тяжелый предмет (коробка, мебель), который кто-нибудь клал в автомобиль, мог поцарапать проволоку. Даже кредитная карточка может ее содрать. Не набивайте вещами багажник и не позволяйте грузу сдвигаться назад в вашем мини-вэне, так чтобы он касался стекла. Если на стекле есть решетка оттаивателя, единственная вещь, которая должна касаться стекла, – мягкая ткань, смоченная средством для очистки стекол. Если вам необходимо почистить заднее стекло, трите аккуратно и по направлению решетки, а не поперек ее.

Вам не нужно заменять стекло, чтобы произвести ремонт. Сложная кривая заднего стекла стоит несколько тысяч рублей, а большое стекло с подсветкой на хэтчбэке, скажем, «Шевроле Камаро», может легко добавить еще несколько тысяч. Добавьте цену за установку в сервисе – ваша страховка точно не покроет все расходы.

Возможные неисправности устройства

Если не работает обогрев заднего стекла, значит один из перечисленных выше компонентов вышел из строя или произошел обрыв его электрической цепи. Выполнить проверку всех узлов обогревающего устройства можно самостоятельно, если имеется хотя бы малейшее представление о ремонте машин. Ниже подробно рассмотрим причины неисправности каждого узла.

Предохранитель системы

Первоначально при возникновении проблем с подогревом следует убедиться в целостности предохранительного элемента. Его перегорание отразится на работоспособности устройства. Каждый автопроизводитель в своих моделях размещает этот предохранитель в разных местах. Для быстрого нахождения его местоположения рекомендуется воспользоваться инструкцией по эксплуатации автомобиля или сервисной книжкой.

Нужно снять найденный элемент и проверить на пригодность. Перегоревший предохранитель следует поменять на новый, в противном случае дальнейшие попытки по поиску неисправностей обогрева стекла будут бессмысленными.

Реле

Одной из причин отказа работы обогрева стекла может быть неисправность реле, этот элемент расположен в монтажном блоке. Реле выключает обогрев, когда мотор прекращает работу. Данное устройство восстановлению не подлежит, поэтому его меняют на новое.

Неисправности электропроводки

В случае если предохранитель и реле находятся в исправном состоянии, требуется выполнить диагностику электрических проводов. Вероятно они переломились, перегорели или оборвались на месте крепления. В этом случае нагревающие полоски не будут получать напряжение.

Тестируют состояние питательных электропроводов так:

  1. Нужно включить кнопку обогрева.
  2. Используя мультиметр, проверить напряжение на первой и второй клемме подключения проводов к «шинам» обогрева. Они расположены в нижней части или по обе стороны стекла. Отсутствие напряжения является причиной неработоспособности обогревателя.

Первое, что требуется предпринять в этом случае — зачистить контакты клемм и все участки соединения, они могут окислиться и не пропускать ток. Если тестер по-прежнему выдает «0», значит где-то в проводке есть обрыв. Выполняется визуальный осмотр всего пути электроцепей. Обнаружив подозрительные или поврежденные участки, нужно соединить их, так как в этих местах, возможно, произошел обрыв.

Нити

Нагревающие полосы также подвержены повреждению. Прежде чем искать проблемный участок, следует ознакомиться непосредственно с рабочим процессом в нитях.

Подача напряжения осуществляется на весь обогревательный узел и равномерно рассредоточивается по каждой параллельно соединенной ленте. В результате данные ленты выполняют роль проводников электрического тока. За счет сопротивления нагреваются до небольшой температуры, которой вполне хватает для удаления льда и снега с поверхности стекла. Если целостность одной из нитей будет нарушена, электрический ток прекратит циркулировать по ней, обогрев этой области стекла не будет выполняться.

Нарушение целостности нити

Органы управления

При нажатии на кнопку должен загораться индикатор, оповещающий о начале работы. Если переключатель активирован, индикатор светится, а подогрев по-прежнему не происходит, значит, контакты кнопки пришли в негодность. В результате подача электроэнергии на обогреватель не осуществляется. Изношенный тумблер включения не ремонтируется – необходимо устанавливать новый.

Принцип действия обогревателя заднего стекла

Система работает достаточно просто.

Дорожки разогревают стеклянную поверхность, избавляя ее от снега, льда и оставшейся влаги, предотвращая дальнейшее запотевание. Электрическая цепь проходит обязательно через замок зажигания, поскольку нагревательные полоски потребляют большое количество энергии.

Схема питания обогревателя общая практически для всех авто:

  1. Электрический ток после включения зажигания проходит через предохранитель, а затем одновременно поступает на один из силовых контактов реле и вывод клавиши включения обогрева заднего стекла.
  2. После ее нажатия контакты реле замыкаются.
  3. Благодаря этому электричество поступает на плюсовую шину.
  4. Далее оно распределяется по всем токопроводящим нитям и следует по направлению к отрицательной вертикальной дорожке.
  5. При прохождении тока по горизонтальным полоскам они выделяют тепло, нагревая стеклянную поверхность.

В результате снаружи происходит таяние льда и снега, а изнутри удаляются все следы запотевания.

Ремонт обогрева своими руками

Помню далекие времена, когда это было практически не реально! Сейчас же до чего техника дошла – можно купить ремкомплект заднего стекла, именно для восстановления этих узких полосок. Я так подозреваю что там какой-то металлизированный состав, либо краска – но называется он токопроводящий клей.

Такой клей выдерживает температуры от – 60 до + 100 градусов Цельсия. Именно его нам и нужно купить. Единственное что хочется вам сказать – не берите самый дешевый состав, сейчас по-моему это около 150 – 200 рублей, возьмите немного подороже около 300 – 400 рублей, такие составы работают намного дольше.

Теперь собственно инструкция к восстановлению:

  • Для начала нужно немного, повторяю немного – зачистить краешки полоски в местах обрыва. Нужно удалить нагар и прочий налет, который образуется на стекле. Для этого идеально подойдет наждачная бумага «нулевка», буквально пару движений и готово.
  • Протираем спиртом, убираем весь налет.
  • Теперь берем скотч, и наклеиваем по бокам полоски, в ее толщину. Скотч не должен закрывать полоску, но и не должен отходить от нее на большое расстояние именно по ширине нитки, чтобы не было зазоров.
  • Дальше берем наш состав, «токопроводящий клей». У него либо есть шприц, либо специальная кисточка. Начинаем закрашивать место, которое мы подготовили. Сколько слоев накладывать будет написано в инструкции. Так стоит отметить нужно зайти на рабочие участки полосы на 1 сантиметр вправо и влево.

Теперь нам нужно чтобы состав высох. Снимайте скотч и ждите. Обычно достаточно около 24 часов. НО НЕ РАНЬШЕ! После этого включаем и проверяем работоспособность, все должно работать.

Вот собственно и все, такая не сложная инструкция. Сейчас смотрим видео версию.

НА этом заканчиваю, читайте наш АВТОБЛОГ

(5 голосов, средний: 4,60 из 5)

В осенне-зимне-весенний период морозов, повышенной влажности и перепадов температур особое значение приобретает подогрев заднего стекла. Из-за образования конденсата оно запотевает, замерзает, ограничивая видимость водителя. Исправная система обогрева автомобиля без проблем справляется со своей функцией. Но зачастую она дает сбои или вообще отказывает.

Важно контролировать работоспособность обогрева и вовремя исправлять поломки, поскольку от этого зависит безопасность людей внутри салона

Ремонт обогрева своими руками

Самой распространенной причиной не работающего обогрева является повреждение тонких токопроводящих нитей. Современные технологии позволяют восстановить участки обрыва этих нитей своими руками без привлечения специалистов.

Поиск места обрыва нити

Сначала нужно найти поврежденные области нитей. Процесс не займет длительного времени, так как обрывы отлично заметны невооруженным глазом. Крайне редко встречаются незначительные повреждения, которые трудно увидеть, в этом случае нужно использовать вольтметр.

Нить имеет сопротивление в 10 Ом, на каждом участке задано свое напряжение. На первом — напряжение равняется двенадцать вольт, на третьем – уже шесть, а на пятом – ноль. Для поиска обрыва измеряют напряжение по центру каждого элемента. Если есть повреждение, мультиметр выдаст 12 или 0 вольт, отсюда ясно, что обрыв с левой или правой стороны нити.

Устранение неисправностей обогревателя с помощью раствора меди

Для работы понадобится:

  • серная кислота;
  • медный прут, диаметром до 10 мм;
  • медный купорос;
  • полоса ткани 50х30 см;
  • скотч;
  • ножницы;
  • средство для очистки стекол.

Серная кислота

Медный прут

Медный купорос Ремонтировать повреждение токопроводящей нити нужно так:

На первом этапе важно подготовить поверхность с повреждением к восстановительным работам. Для этого используем смоченную в спирте ветошь и протираем ею стекло

Когда грязь полностью удалена, обезжириваем поверхность.
Наклеиваем скотч по обе стороны токопроводящей нити в точке обрыва. Липкую ленту крепим так, чтобы ширина между полосками соответствовала нагревательной нити.
Медный прут с одного конца обматывается тканью. Так называемую кисточку закрепляем с помощью ниток.
Готовится медный раствор. Половина стакана воды тщательно смешивается с двумя чайными ложками медного купороса. В полученную жидкость добавляется немного сильно концентрированной серной кислоты или же электролита из автомобильных аккумуляторов.
Клеммы от устройства обогрева подключаются к массе. Провод от «плюсовой» клеммы аккумулятора соединяется с ранее изготовленной кисточкой из металлического прута.
Получившимся электродом, пропитанным в растворе, тщательно натираются участки оборванных нитей. Концы серьезных обрывов предварительно обрабатываются с помощью электропаяльника. Им же устанавливается связующая перемычка из тончайшего провода. В результате незначительно поврежденные участки затягиваются медью.

Устранение неисправностей обогревателя с помощью токопроводящего клея

Токопроводящий клей – это специализированная паста, в состав которой включен мелкодисперсный порошок палладия, а также никеля золота или серебра. Благодаря перечисленным элементам данное вещество отлично проводит ток и отличается хорошими соединяющими свойствами. Процесс восстановления нитей обогрева кормового стекла с помощью токопроводящего клея происходит быстрее и эффективнее.

Чтобы приступить к восстановлению нитей, выполняем такие же процедуры по очистке поверхности стекла и оклеиванию поврежденного участка скотчем. Для приготовления токопроводящего клея в ремонтных комплектах предусмотрено два вещества, которые следует тщательно смешать в отдельной таре. О том, как приготовить состав и в дальнейшем использовать его по назначению, написано в инструкции на упаковке.

Нанесение клея происходит с помощью кисточки или ватной палочки, величина слоя не должна превышать 2 мм. Среднее время застывания токопроводящего состава – 30 минут. Спустя 24 часа удаляем излишки вещества, это делается с помощью ножа или любого острого предмета.

При удалении излишек токопроводящего клея следует действовать предельно аккуратно, иначе поверхность обогревающего устройства снова будет повреждена.
