Карбюратор ВАЗ 21099 – ремонтируем и заменяем своими руками

Секрет 99-тки – чем оправдана народная любовь?

Автомобиль, история которого насчитывает уже почти четыре десятка лет, и по сей день считается одной из самых успешных сборок ВАЗ. До 2004 года все модели ВАЗ 21099 имели карбюраторный тип двигателя, и только после 2004 производители заменили это устройство инжектором. Так что карбюраторная 99-тка, символ лихих 90-х, сегодня встречается на дорогах стран постсоветского пространства не реже современных автомобилей.

Автомобиль имеет передний привод, двигатель 4-х цилиндровый на 1.5 л. Автомобиль ВАЗ способен разгоняться до 160 км/час, при своих 70 л.с. Некоторые модели обладают двигателем 1.5i, с количеством 76 л.с., хотя таких автомобилей было выпущено не так уж много. Карбюратор модели 21099 очень экономичный, средний расход ВАЗ 21099 достигает 7–7.5 л/100 км. Расход топлива на шоссе при качественном топливе и средних оборотах – 5.5 л.

Устройство карбюратора и принцип работы

На фото представлен общий вид карбюратора с указанием основных узлов.

Внешний вид карбюратора автомобиля ВАЗ 21099(1)

Внешний вид карбюратора автомобиля ВАЗ 21099(2)

Детали и узлы внешнего обвеса карбюратора:

  • 1 – блок выполняющий подогрев дроссельной заслонки.
  • 2 – штуцер, через который происходит вентиляция картера двигателя.
  • 3 – крышка насоса ускорительного.
  • 4 – электромагнитный клапан.
  • 5 – крышка устройства
  • 6 – шпилька, крепящая воздушный фильтр.
  • 7 – рычаг, управляющий воздушной заслонкой.
  • 8 – крышка, предохраняющая пусковое устройство.
  • 9 – сектор, где расположен рычаг привода заслонок дросселя.
  • 10 – разъем датчика ЭПХХ.
  • 11 – винт для регулировки величину смеси при холостом ходе.
  • 12 – крышка для защиты экономайзера.
  • 13 – корпус устройства.
  • 14 – штуцер, через который подается топливо.
  • 15 – штуцер для отвода топлива.
  • 16 – винт (по стрелке) регулирующий состав смеси при холостом ходе.
  • 17 – штуцер, через который подается к вакуумному регулятору зажигания разрежения.

Принцип работы

  • Через игольчатый клапан и сетчатый фильтр в поплавковую камеру карбюратора подается топливо, уровень которого поддерживается игольчатым клапаном. Оттуда топливо поступает посредством главных топливных жиклеров в эмульсионные колодцы. Здесь оно смешивается с воздухом, который поступает через главные воздушные жиклеры. Полученная эмульсия поступает в диффузоры карбюратора.
  • Из эмульсионного колодца топливо отбирает система холостого хода, далее оно проходит через жиклеры этой системы, смешивается с воздухом, поступающим от воздушного жиклера и широкой части диффузора. Полученная эмульсия поступает через отверстие под дроссельную заслонку.
  • Через впускной коллектор смесь, приготовленная в карбюраторе, попадает в цилиндры мотора автомобиля.

Особенности и неисправности пускового устройства

С наступлением морозов многие владельцы «девяток» сталкиваются с проблемой плохого холодного запуска двигателя, и причиной неисправности часто является пусковое устройство (ПУ), которое предназначено для обогащения топливной смеси в определенной пропорции. При вытягивании троса подсоса воздушная заслонка (ВЗ) закрывается, но под действием разрежения она меняет свое положение, слегка приоткрываясь и в некоторой степени давая проходить воздуху в карбюратор. Еще положение ВЗ регулируется с помощью диафрагменного устройства, которое с заслонкой механически связано системой тяг.

Разумеется, холодный движок может не запускаться в мороз из-за слабого аккумулятора, плохого стартера, из-за самого двигателя, если он уже изношен, но также нередко виновником неполадки становится карбюраторный узел. Причины неисправности в этом случае:

  • неправильно отрегулирован винт открытия воздушной заслонки на диафрагменном устройстве;
  • порвана или потеряла эластичность сама диафрагма (также может быть подсос воздуха);
  • плохо закреплен или неправильно установлен трос подсоса;
  • отсутствует или растянута возвратная пружина;
  • неверно подобрана другая пружина, которая находится внутри диафрагменного механизма.

Чтобы движок беспроблемно запускался при низких температурах, важно отрегулировать пусковой зазор (угол наклона ВЗ при запуске). Регулировку выполняем так:

  • полностью вытягиваем трос подсоса;
  • с помощью отвертки, нажав на тягу, принудительно приоткрываем ВЗ;
  • ослабляем контргайку на диафрагменном механизме, с помощью регулировочного винта настраиваем заслонку так, чтобы она установилась в положении с заданным пусковым зазором (2,5-3 мм в зависимости от модификации КУ);

  • затягиваем контргайку, винтом приоткрытия дроссельной заслонки повышаем количество оборотов;
  • два раза качнув педалью газа, чтобы бензин попал в карбюратор, пробуем запустить двигатель;
  • после запуска с помощью винта приоткрытия обороты убавляем, доводим их до нужной нормы (для зимнего периода – примерно 2700-3000 об/мин);
  • если воздушная заслонка закрыта слишком плотно, а мотор при этом подергивается, путем регулировки на работающем движке еще раз корректируем тепловой зазор.

Добившись желаемого результата, затягиваем контргайку, делаем повторный холодный пуск, машина в этот раз заводиться должна практически сразу.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратораОсобенностиМодель автомобиляОбъём двигателя, л
ДААЗ 2108–1107010
  • ВАЗ-2108;
  • ВАЗ-2109.
1,3
ДААЗ-21081–1107010
  • ВАЗ-21081;
    ВАЗ-21091;
  • ЗАЗ-1102.
1,1
ДААЗ-21083–1107010
  • ВАЗ-21083;
  • ВАЗ-21093;
  • ВАЗ-21099.
1,5
ДААЗ-21083–1107010–31полуавтоматическое пусковое устройство
  • ВАЗ-2108;
  • ВАЗ-2109;
  • ВАЗ-2110;
  • ВАЗ-2111.
1,5
ДААЗ-21083–1107010–35двухступенчатое пусковое устройство
  • ВАЗ-2108;
  • ВАЗ-2109.
1,5
ДААЗ-21083–1107010–62электронное управление составом топливной смеси
  • ВАЗ-2115;
  • ВАЗ-2109.
1,5
ДААЗ-21083–1107010–05для двигателя с микропроцессорным зажиганиемВАЗ-21091,5
ДААЗ-21412–1107010без штуцера сливаАЗЛК-2141–011,5
ДААЗ-21412–1107010–30без штуцера слива,
для двигателя с микропроцессорным зажиганием
АЗЛК-2141–231,8
ДААЗ-1111–1107010инерционный обогатитель смеси
  • ВАЗ-1111;
  • ВАЗ-11113.
  • 0,65;
  • 0,75.
ДААЗ-21051–1107010тяговый привод дроссельных заслонок,
без штуцера слива
  • ВАЗ-2105;
  • ВАЗ-21072.
  • 1,5;
  • 1,3.
ДААЗ-21053–1107010тяговый привод дроссельных заслонок,
без штуцера слива
  • ВАЗ-21074;
  • ВАЗ-21061.
1,6
ДААЗ-21051–1107010–30тяговый привод дроссельных заслонок,
без штуцера слива
  • ВАЗ-2105;
  • ВАЗ-2104.
1,5
ДААЗ-21053–110701–62полуавтоматический привод воздушной заслонки
  • ВАЗ-2107;
  • ВАЗ-21072;
  • ВАЗ-21074.
  • 1,5;
  • 1,3;
  • 1,6.
ДААЗ-21073–1107010один распылитель ускорительного насоса
  • ВАЗ-2121;
  • ВАЗ-21213.
  • 1,6;
  • 1,7.

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

  • пусковое устройство;
  • система холостого хода;
  • экономайзер принудительного холостого хода (ЭПХХ);
  • переходные системы смесительных камер;
  • ускорительный насос;
  • экономайзер мощностных режимов (ЭМР);
  • эконостат;
  • механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления.
Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Регулировка карбюратора «Солекс» ВАЗ 2109

Настройка карбюратора «Солекс» — работа легкая и не требует специального оборудования. Но на заводах эту работу проводят с помощью специального шаблона, который делает работу проще и быстрее. Дома вы можете обойтись без заводского оборудования.

Для регулировки карбюратора ВАЗ-2109 своими руками понадобится:

  • 2 вида отверток;
  • Линейка;
  • Проволока с диаметром 2 мм.

С такими инструментами вы быстро выполните данную работу.

Рекомендуемый метод

Последовательность регулировочных работ:

  1. Убирается внешняя основа воздушного фильтра. Для этой работы нужно выкрутить гайку на самой основе, после отщелкнуть фиксаторы и снять основу. Также берем фильтр и выкручиваем его.
  2. Если приподнять этот корпус, то можно отсоединить резиновые патрубки и убрать корпус.
  3. Расслабив хомуты крепления топливных патрубков, можно их отсоединить.
  4. Снять провод, который подходит к электромагнитному клапану холостого хода;
  5. Отсоединить трос воздушной заслонки;
  6. Открутить винты, которые держат крышку карбюратора;
  7. После снятия крышки, в тот же момент проверяем уровень топлива в камерах. Сделать это можно замерев линейкой в одной из камер. Норма должна быть 25-26 мм., если у вас так же то настройка не понадобится.

Перед началом работы карбюраторную крышку следует положить на ровную поверхность.

Изначально следует глянуть на элементы. Боковая часть поплавков параллельна оттискам на самой прокладке. Если это не так, значит поплавки возможно касаются о прилегающие поверхности, из-за этого и не находится топливо на уровне нормы. По необходимости следует изменить положение через сгибание рычага крепления. После этого направляемся замерять зазор между прокладкой и поплавком. Для этого понадобится пруток, с размером 2 мм, так как именно столько должен составлять зазор.

Если зазор не равняется 2мм, значит делаем корректировку на язычке поплавков. Если сделаны предыдущие этапы, значит переходим на проверку высоты поплавков. Она должна равняться 34мм. В случае, если высота не соответствует норме, возвращаемся на измерение зазора и снова меняем положение, после этого смотрим снова на высоту.

Крайний шаг работы – это проверка работы самих поплавков. Нам понадобится сделать замеры, отметить отрезок от нижнего угла до крышки, следом слегка поднимаем рукой поплавок и фиксируем в каком месте находится нижний угол.

Норма рабочего хода поплавка равняется 15 мм. Если есть отличия, значит меняем положение через изгиб язычка.

Альтернативный способ

В настоящее время есть еще один способ проверки правильной расстановки поплавков, в которым измерения не нужны. Когда крышка карбюратора лежит на ровной поверхности, можно взглянуть на штамповки, которые находятся сбоку. Если правильная расстановка поплавков, то штамповка в виде полос, должны быть параллельны крышке.

Потом рассмотрите дно самих поплавков, правильным расположением является параллельным поверхности крышки.

Как обычно, при несоответствии регулируем через подгибание язычка. Далее можно приступать к сборке карбюратора.

Регулировка (поэтапно)

Проблема ремонта и регулировки карбюратора состоит в том, что процесс требуется проводить в условиях чистоты и максимальной аккуратности. КУ может барахлить даже из-за мелкой соринки в трубках. Тем не менее настроить КУ автовладельцы могут самостоятельно.

Что понадобится

Процесс регулировки не предполагает снятие карбюратора, все проводится “наживую”. Для работы понадобится ровный стол и чистый кусок светлой ткани. Тканью покрываем столик и устанавливаем рядом с капотом авто. На столе раскладываем необходимые инструменты: ключи, пассатижи, крестовую отвертку, плоскую отвертку, линейку.

Ниже опишем процесс регулировки уровня топлива в поплавковой камере и настройку холостого хода поэтапно.

Регулировка уровня топливной жидкости в поплавковой камере

Об экономии топлива не следует и говорить, если уровень бензина выше или ниже нормы. Чтобы вернуться к нормальному расходу, необходимо провести ряд манипуляций:

  1. Открутив гайку и открыв фиксаторы, снять крышку корпуса фильтрующего механизма и вытащить фильтр.
  2. Открепить провод ЭМГ и шланги, подходящие к карбюратору.
  3. Ослабить 5 винтов крышки КУ и снять ее.
  4. Опустить на дно камер КУ линейку для определения уровня жидкости. Если измерения составили 25-26 мм, значит, все в норме и регулировка не нужна. Если выше или ниже нормы, проводим дальнейшие манипуляции.
  5. Снятую крышку перевернуть поплавками вверх и кладем на столик.
  6. Отрегулировать поплавки с помощью подкручивания креплений.
  7. Необходимо соблюдать важные правила настройки поплавков. Они должны быть установлены параллельно относительно друг друга и вертикально без искажений.
  8.  Замерить зазор между поплавками и прокладкой, он должен составлять 2 мм. В противном случае подогнуть язычок, который действует на опорную иглу.
  9. Последний этап. Выявить рабочий ход поплавков. Если поднять поплавки до конца вверх, расстояние не должно быть больше 15 мм. Следует добиться подобной величины путем подгибания язычков.

Настройка холостого хода

При неисправностях подобного рода двигатель с перебоями работает на низких оборотах. Процедуру также можно провести своими силами:

  1. Прогреть двигатель, затем заглушить и дать ему остыть.
  2. Снять фильтрационную часть КУ и выкрутить клапан ЭМГ.
  3. Включить двигатель.
  4. Рукой заткнуть канал холостого хода и несколько раз прогазовать таким образом.
  5. Выключить двигатель
  6. Продуть ЭМГ компрессором, очистив его от пылинок и сора.
  7. Установить все детали на место.
  8. Провести последнюю манипуляцию по контролю качества работы. Для этого необходимо вновь запустить движок. Если холостой ход стал работать в обычном режиме, значит, регулировка прошла успешно.

https://youtube.com/watch?v=LH8tWtYKG-s

Провести регулировку можно и без этого прибора, действуя по инструкции. Тюнинг КУ зависит от аккуратности и внимательности автовладельца к агрегату.

Горе-Мастера

Дам совет по установки ГРМ ремня (зубчатого ремня который ставится на распредвал).

Если вашу восьмерку или девятку собирал горе-мастер, который неправильно поставил маховик и метка верхней мертвой точки оказалась развернутой на 180° но он потом сообразил что накосячил и просто одел ремень по метке переднего шкива а не по маховику, но вы этого не знаете, то при установки ремня по меткам маховика и шкива распредвала, и попытке запуска двигателя погнутся все клапана. Я знаю много случаев когда у машин рвался ремень ГРМ и люди ставили ремень по меткам распредвала и маховика и гнули клапана, а все из-за того что при сборки двигателя горе-мастер неправильно прикрутил маховик.

Рис. Метки на моховике слева. Метки 3 и 2 на шкиву и крышке ремня ГРМ справа

Совет такой, если у вас порвался ремень ГРМ и вы можете его сами поменять, сделайте это так.

Проверните маховик (маховик можно прокручивать отверткой цепляясь за зубья маховика) и поставьте на метку верхней мертвой точки, открутите первую свечу и посмотрите где находится поршень, в хорошую ясную погоду поршень видно через отверстие в которое закручивается свеча, или просто засуньте отвертку в отверстие свечи и если она упрется в поршень значит маховик выставлен правильно и можно одевать ремень по этой метке. Если поршень оказался внизу, то нельзя по этой метке устанавливать ремень ГРМ.

Но если засунули отвертку, а поршень в низу, никоем случае не одевайте ремень.

Делайте так, немного проверните маховик чтобы поршни были не на мертвых точках а примерно в середине цилиндров (это делается для того чтобы при вращении распредвала до метки, клапана не уперлись в поршни), затем ключом на 17мм. проверните шкив распредвала до метки, накиньте крышку защиты ремня ГРМ и совместите метку на шкиву с большой меткой на крышке зашиты ремня ГРМ. Снимайте крышку защиты ремня ГРМ и ставьте ремень ГРМ, после установки опять оденьте крышку зашиты ремня ГРМ и проверьте правильно совпадают метки, метка на шкиву и защитной крышке может слегка уйти в перед и не совпадать это нормально.

После замены ремня, зажигание регулировать не надо оно не сбивается, главное чтобы ремень ГРМ был поставлен правильно.

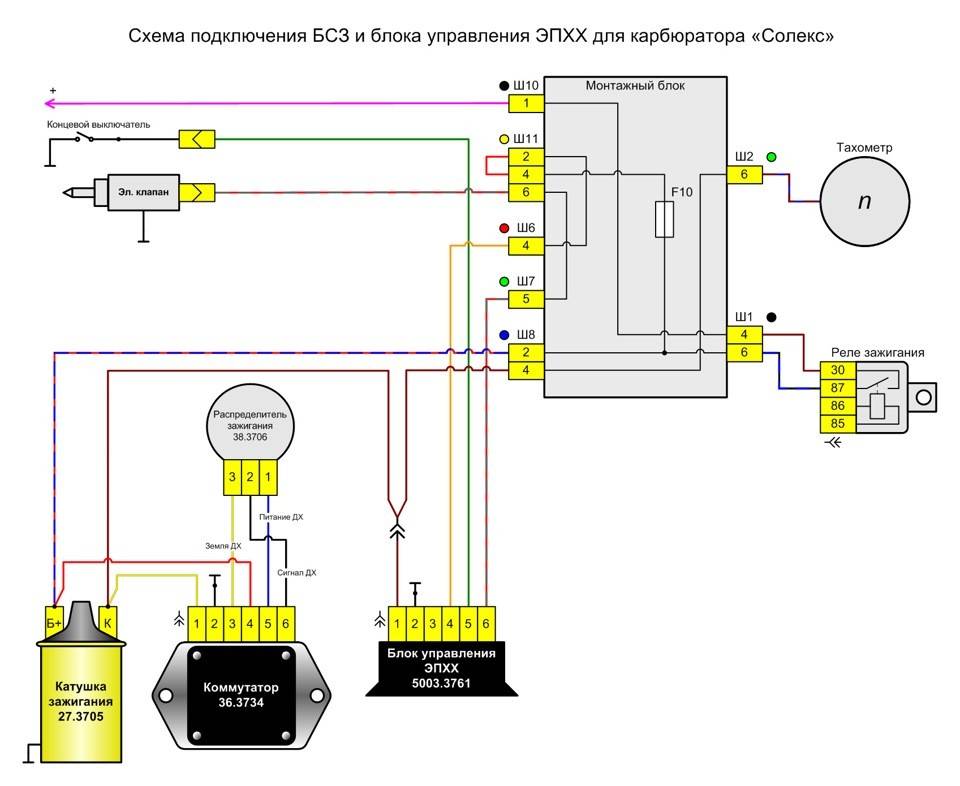

Рис. Схема системы зажигания ВАЗ 08-09

1 – реле зажигания; 2 – выключатель зажигания; 3 – монтажный блок; 4 – катушка зажигания; 5 – коммутатор; 6 – датчик распределитель зажигания; 7 – свечи зажигания

Sources:

https://invrus.ru/regulirovka/kak-otregulirovat-karbyurator-na-vaz-2108.html https://avtonova37.ru/ustrojsTVo/nastrojka-zazhiganiya-vaz-21099-karbyurator.html

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

  • Вынимаем распылитель;
  • Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали;

Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Схема работы ЭПХХ

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Замена свечей

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Рекомендуемый метод

Технология регулировки уровня включает в себя ряд этапов:

  1. Демонтируем корпус воздушного фильтрующего элемента. Для этого выкручиваем крепежную гайку крышки корпуса, отщелкиваем фиксаторы, снимаем крышку, достаем фильтр и скручиваем 4 гайки, фиксирующие корпус на карбюраторе.
  2. Приподнимаем корпус, отсоединяем резиновые патрубки. Убираем корпус в сторону.
  3. Ослабляем хомуты крепления топливных патрубков, подходящих к карбюратору, и отсоединяем их.
  4. Снимаем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем приводной тросик воздушной заслонки (рукоятки «подсоса»);
  6. Выкручиваем 5 винтов, фиксирующих карбюраторную крышку;
  7. Демонтировав крышку, сразу определяем уровень топлива в камерах, опустив в одну из них до упора линейку или штангенциркуль (используя его глубиномер). Если замер показывает уровень 25-26 мм – он соответствует норме и настройка не требуется;

В случае, когда количество топлива в камере ниже или выше нормы, выполняем визуальный осмотр и ряд замеров на поплавках, если нужно — корректируем их положение.

Для проведения регулировочных работ кладем снятую карбюраторную крышку на ровную горизонтальную поверхность поплавками вверх.

Сначала смотрим сверху на положение элементов. Внешние боковые поверхности поплавков параллельны специальным оттискам на прокладке. Отклонения могут стать причиной касания поплавков о прилегающие элементы и поверхности, из-за чего уровень топлива не соответствует норме. При надобности регулируем положение поплавков путем подгибания их рычагов крепления. Следующий этап – замер зазора между поплавками и прокладкой. Здесь пригодится пруток диаметром 2 мм — столько должен составлять указанный зазор.

Если он не соответствует, подгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки проверяем общую высоту поплавков, которая в норме составляет 34 мм. Если это не так, снова проверяем зазор, при надобности корректируем его и снова замеряем высоту.

Последний этап настройки — определение рабочего хода поплавков. Для этого ставим штангенциркуль возле поплавка, отмечаем расстояние от его нижнего угла до поверхности крышки, после этого рукой приподнимаем поплавок и отмечаем, где оказался нижний угол.

Нормальным считается рабочий ход в 15 мм, если он отличается – регулируем путем подгибания язычка.

Снятие и чистка карбюратора

Только полноценная чистка карбюратора ВАЗ 2109 даст тот результат, который вам необходим. Жидкости и аэрозоли дают частичный эффект, служат средствами профилактики. В своем деле они эффективны, но полагаться на подобные препараты с целью качественно очистить карбюратор не стоит.

Снять и разобрать карбюратор сложно, но порой без этого не обойтись.

Необходимые материалы и инструменты

Подготовьте заранее инструменты и материалы, перед тем как чистить карбюратор ВАЗ 2109. Вам понадобится:

  • Чистые тряпки без ворса;
  • Жидкий аэрозоль для очистки, о котором мы говорили выше;
  • Резиновые перчатки, которые не боятся масла, топлива, растворителей;
  • Защитные очки;
  • Баллон со сжатым воздухом или компрессор, чтобы продуть внутренние каналы и жиклеры;
  • Зубочистки или ватные палочки;
  • Отвертки и гаечные ключи;
  • Руководство по эксплуатации для вашего авто;
  • Емкость из металла с высокими краями и большого объема.

Причины поломки – ставим диагноз

Очень часто владельцы 99 ВАЗ сталкиваются с проблемой плохой работы двигателя, которая может возникать как в теплое, так и в холодное время года. Одной из основных причин возникновения такой проблемы являются сбои в работе карбюратора. Симптомы, возникающие при сбоях, очень легко заметить – автомобиль плохо заводится, обороты на тахометре плавают, из выхлопной трубы могут быть слышны необычные звуки в виде хлопков.

Если вы обнаружили проблемы в работе карбюратора ВАЗ 21099, то при незначительных поломках его можно отремонтировать либо заменить на новый, если проблемы более серьезные. Ремонт карбюратора – дело тонкое и требует наличия опыта в работе. Для самостоятельного ремонта вам нужен будет стандартный набор инструментов и, желательно, книга по обслуживанию и ремонту данного типа устройства.

Особенности настройки карбюратора Солекс

Быстрее всего настроить карбюратор Солекс, следуя инструкции. Настройка карбюратора Солекс начинается с установки правильного уровня в поплавковых камерах:

  • Запустите двигатель, через 3-4 минуты заглушите его;
  • Нужно снять воздушный фильтр;
  • Отсоедините топливный шланг;
  • Аккуратно отверните 5 болтов, снимите крышку карбюратора Солекс;
  • Замерьте расстояние от кромки корпуса до уровня топлива, оно должно быть 25,5 мм;
  • При обнаружении несоответствия подогните язычок кронштейна поплавков;
  • Проверьте параллельность кромок поплавков привалочной поверхности крышки;
  • Отрегулируйте, производя воздействие на кронштейны поплавков.

Далее осуществляем регулировку пускового устройства. Для этого потребуется снять карбюратор. Проверьте у пускового устройства диафрагму. Для доступа к диафрагме нужно скрутить 4 болта и снять крышку. Если у диафрагмы обнаружены неисправности, ее нужно заменить. Регулировка проводится в следующей последовательности:

  • Закройте воздушную заслонку, повернув рычаг;
  • Утопите шток пускового устройства;
  • Проведите замер зазоров, при обнаружении несоответствий с данными продолжайте далее;
  • Ослабьте контргайку, проверните регулировочный винт;
  • Проведите замер зазора дроссельной заслонки, он должен соответствовать данным, добейтесь соответствия с помощью регулировочного винта.

Затем нужно настроить холостой ход. Правильно настроенный холостой ход обеспечивает устойчивость работы двигателя. Настройка проводится при условии, что карбюратор и воздушный фильтр установлены, двигатель прогрет до рабочей температуры. Удобнее будет использовать в работе тахометр и газоанализатор. Итак:

  • Еще до прогрева двигателя закрутите до упора винт качества, после чего ослабьте на 3-4 оборота;
  • Запустите двигатель, уберите подсос, включите фары и вентилятор;
  • Винтом количества установите обороты на значении 750-800;
  • Далее выставьте максимальные обороты винтом качества;
  • Затем установите обороты 900;
  • Далее 800;
  • Крутите винт качества до тех пор, пока не добьетесь неустойчивых оборотов, далее открутите его на один оборот;
  • Винтом количества выставите обороты в зависимости от времени года. Для лета лучше всего 800-900, для зимы 900-1000.

Может случиться такая ситуация, что двигатель никак не отреагирует на регулировку винта количества. Это говорит о том, что жиклер холостого хода нужно поменять на меньший. Второй вариант – нужно докрутить электромагнитный клапан. Подобрать подходящий жиклер для карбюратора Солекс сложная задача. Ориентиром может стать рабочий объем двигателя. На больший объем требуется меньший жиклер.

Причиной того, что карбюратор Солекс глохнет является как раз жиклер.

Грамотная же его настройка позволит снизить расход топлива и увеличения мощности двигателя.

Заниматься заменой жиклеров карбюратора Солекс самостоятельно не рекомендуется, так же как и выполнять его ремонт. Установка неподходящего вызовет обратный результат – вырастет расход топлива, уменьшится мощность и сократится динамика.

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
