Давление в кондиционере автомобиля – способы измерений давления в автокондиционере + Видео

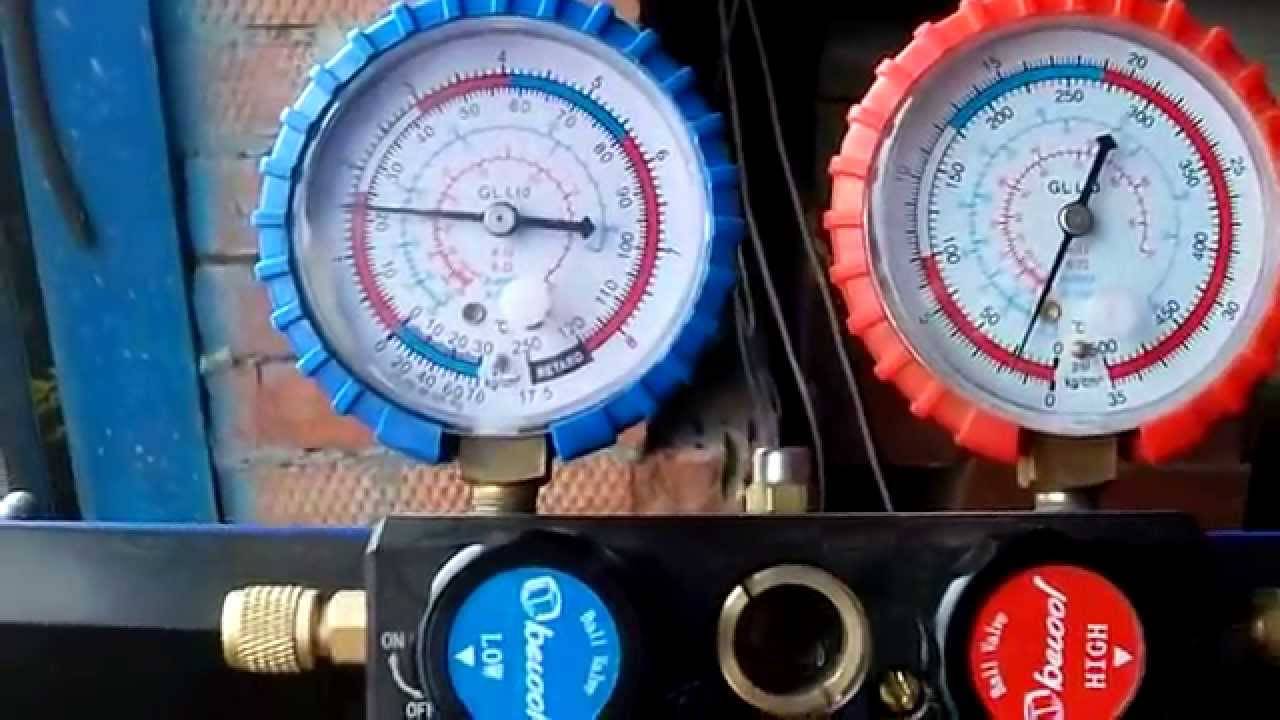

Какие бывают манометрические станции

Существует два вида коллекторов:

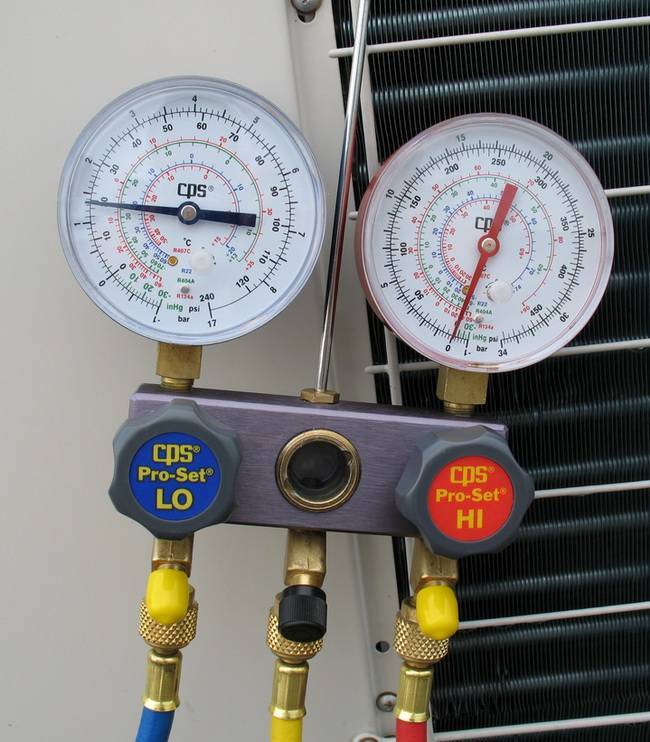

Имеющие один кран, 2 шланга и синий манометр. Другими словами – одновентильный. Для ремонта холодильников такого прибора вполне хватает. Он измеряет уровень всасывания охлаждающей жидкости. Соединение между шлангами изолируется вентилем.

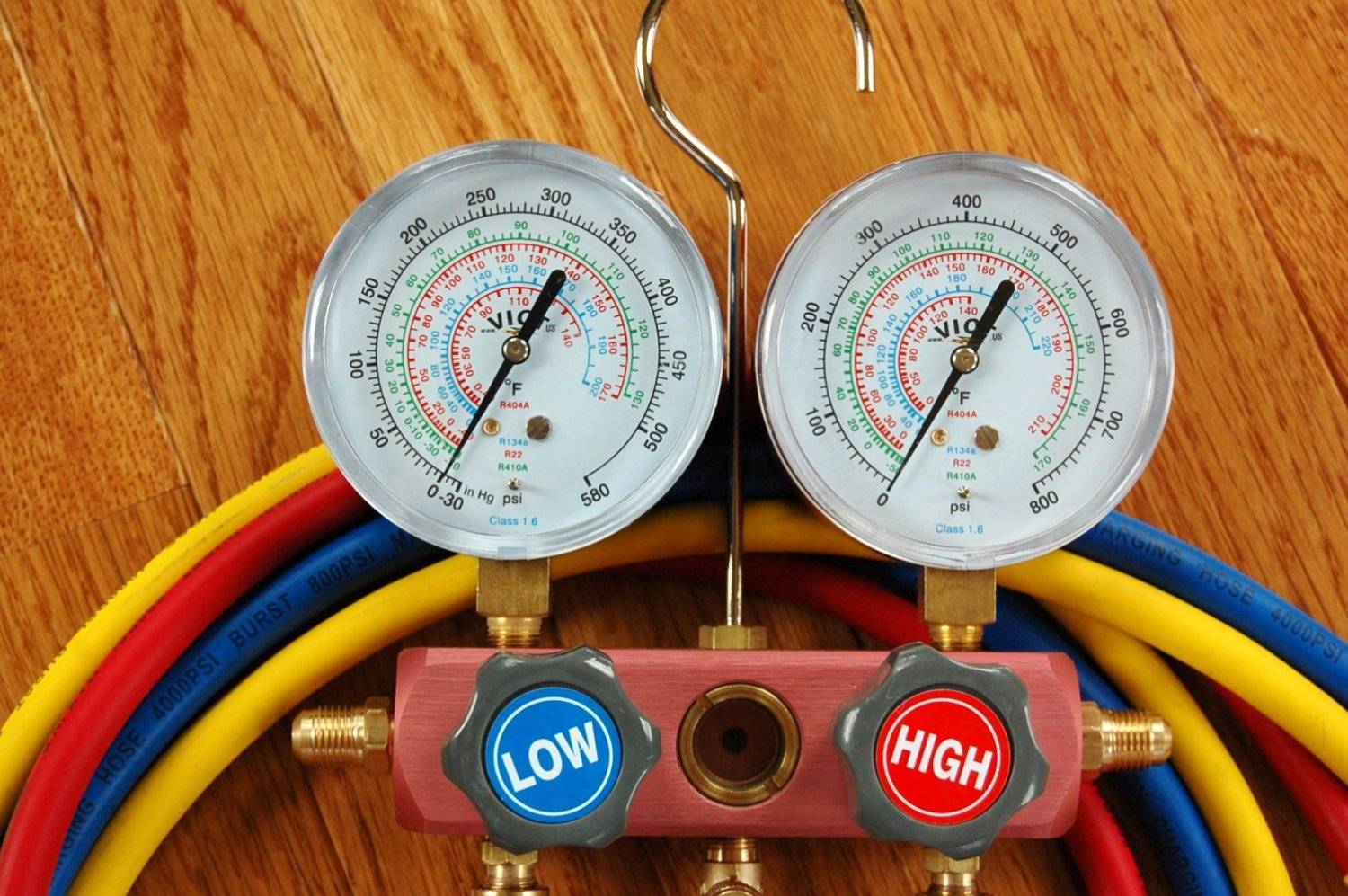

Имеющие 2 крана, 2 манометра и три шланга. Это двухвентильные приборы, которые способны измерять давление в двух направлениях. Красный манометр определяет давление нагнетания, синий – всасывания. Данное оборудование используется как для дозаправки фреоном магистралей кондиционеров и холодильной техники, так и для вакуумирования системы труб после утилизации хладагента. Воздух в систему во время работы подключенного прибора прекращает поступать.

Есть еще четырехвентильные и шестивентильные, но для обслуживания сплит систем достаточно одно- или двухвентильного прибора.

Подразделяются по классу точности от 0,2 до 4,0. Чем меньше коэффициент, тем более точным считается оборудование. Для обслуживания в условиях вибрации применяют виброустойчивые модели манометров.

В свою очередь для проверки корректной работы манометров используются эталонные приборы. Если есть сомнения, что манометрическая станция показывает неверные значения, его нужно проверить другим манометром.

В зависимости от назначения приборы подразделяются на несколько видов, но при работе с климатической техникой применяют пружинный принцип измерения давления в магистрали. Находящаяся внутри пружина под воздействием давления деформируется. Степень деформации служит мерой определения на манометрическом экране, который бывает жидкокристаллический или аналоговый.

Дело в том, что потенциальное давление в системе, заполненной более экологичными жидкостями, выше, чем устаревшими запрещенными фреонами. Поэтому, чтобы не вывести из строя манометр, его подбирают по типу фреона в системе.

Рабочее давление и температура воздуха в сплит-системе

Несмотря на многие неблагоприятные факторы, благодаря практическим наблюдениям специалистов по обслуживанию сплит-систем можно представить следующие приблизительные показатели давления. Если в магистрали закачен хладагент R410 при уличной плюсовой температуре 24-28 градусов, то давление будет 6,4 Бар, а при показателях 12-15 градусов – составит 5 Бар.

В случае заполнения контура фреоном R22 и при таких же показаниях температуры, давление уже будет 4,3 и 3,3 Бар, соответственно. Но этим цифровым данным можно доверять лишь при соответствии параметров, перечисленных выше, к тому же при отсутствии причин низкого давления, определяющих утечку газа.

О недостающем объеме фреона свидетельствует:

несоответствие показателей настроенного режима и фактических значений;
постоянно работающий компрессор;
образование инея на вентилях и соединениях трубок или теплообменнике;
потеки масла.

При обнаружении хоть одной из этих неисправностей, необходимо обратиться в сервисный центр.

Высокое или низкое давление при работе сплит-системы

При работе системы охлаждения давление нагнетания из компрессора связано с температурой испарения и скоростью циркуляции хладагента. А также, с давлением конденсации, объемом хладагента и производительностью компрессора и его коэффициентом сжатия. Поэтому перед началом проверки кондиционера надо установить манометр на трубку холодильного контура, чтобы следить за давлением нагнетания. Его отклонение от нормы может помочь определить неисправность кондиционера.

Причины повышения давления нагнетания в сплит-системе

Если давление нагнетания выше нормы, это может быть связано с уменьшением циркуляции хладагента, повышенной температурой охлаждающей среды и избыточным количеством хладагента, а также с повышением тепловой нагрузки. Все эти факторы приводят к увеличению циркуляции хладагента и повышению его температуры конденсации. При высокой температуре среды эффективность переноса (рассеивания в окружающую среду) тепла снижается. В результате возрастает температура конденсации. При избыточном количестве хладагента жидкий хладагент занимает часть конденсационной трубки, при этом площадь поверхности теплообменника, на которой происходит конденсация, снижается, а температура возрастает.

Причины снижения давления нагнетания в сплит-системе

Если давление нагнетания ниже нормы, это может быть связано с недостаточным коэффициентом эффективности компрессора, недостаточным объемом хладагента в системе, понижением тепловой нагрузки или засорением фильтра кондиционера. Все эти факторы приводят к уменьшению циркуляции хладагента и понижению его температуры конденсации.

Нехватка хладагента возникает, как правило, из-за утечек на вальцовочных соединениях медных труб. Первые признаки утечки фреона можно заметить визуально — появляются потеки масла на гайках, сервисные порты и примыкающие к ним трубки покрываются инеем. Все совсем плохо, если при этом образовалась снежная корка на ребрах испарителя.

Как узнать, что в сплит системе снижен уровень рабочего давления? Необходимо следить за наличием следующих факторов:

При проверке показания манометра сильно отличаются от заявленных в техническом паспорте кондиционера
На поверхности испарителя появился иней или произошло его обледенение
Короткий промежуток в работе компрессора

Цена на заправку кондиционера и сопутствующие услуги

Базовая проверка автокондиционера на герметичность – 500 рублей
Заправка кондиционера: 1000 – 3000 рублей
Диагностика кондиционера: 899 – 1500 рублей
Промывка радиатора охладителя и устранение неприятного запаха: 1299 – 2000 рублей
Замена осушителя кондиционера – от 1500
Замена трубки кондиционера – от 900
Снятие/установка компрессора кондиционера – от 2250
Замена испарителя кондиционера – от 4500
Замена радиатора (конденсатора) – от 2250
Ремонт компресора – от 1700

На услугу заправки кондиционера авто цена формируется с учетом нескольких параметров, в перечень которых входит объем хладагента, циркулирующего в системе, а также необходимость дополнительного обслуживания (Промывка радиатора охладителя и устранение неприятного запаха). Комплекс работ включает в себя диагностику кондиционера на автоматической станции на предмет крупных утечек с помощью ваккумирования системы, откачивание старого фреона и масла и далее заправку новым фреоном и маслом.

Дозаправка кондера хладагентом

Если давление в кондиционере меньше, чем нужно, то скорей всего, причина кроется в недостатке фреона. Для этого вам потребуется та же манометрическая установка, только теперь дополнительно нужно купить баллончик с жидкостью. При этом убедитесь в том, что причина нехватки хладагента не связана с утечкой, поскольку если система протекает, то сначала нужно устранить причину. Выбор жидкости для заправки производится с учетом года выпуска транспортного средства и информацией, указанной в сервисной книжке к машине.

Нельзя допустить смешивания фреонов разных марок, поскольку это может привести к поломке агрегата в целом, процедура заправки выглядит так:

Сначала следует подключить станцию к магистрали так же, как вы это делали для диагностики давления. Только в этом случае вторую магистраль с установки необходимо накрутить на баллон с купленным фреоном.
Затем нужно завести мотор и увеличить его холостые обороты, число которых должно составить примерно 2 тысячи. Для этого понадобится помощь другого человека, как вариант, на педаль газа можно поставить кирпич.
Далее, кондиционер следует настроить в режим рециркуляции, а температуру желательно выставить как можно меньше. Сделав это, нужно открутить кран на манометрической станции, а затем подождать несколько минут, пока система будет заправляться. Происходит это до того момента, пока давление в системе не стабилизируется, для этого обязательно следите за стрелкой на датчике. Судя по многочисленным комментариям специалистов, процедура заправки должна осуществляться в гараже или под навесом, чтобы не допустить попадания солнечных лучей на машину. Если авто будет находиться под палящим солнцем, то компрессорный узел может повысить температуру, в конечном итоге стрелка будет колебаться, а определить уровень давления будет сложно.
Затем, когда процесс заправки будет окончен, нужно будет закрыть все краны на оборудовании и отключить подсоединенные к нему патрубки. В случае падения давления в кондере после дополнительной заправки следует проверить все патрубки и шланги на предмет возможных утечек.

Многие специалисты скептически относятся к дозаправке системы, потому что точно не знаешь, сколько нужно хладагента. Они считают правильным производить перезаправку нужного веса с добавлением масла и красителя.

Производители манометрического оборудования

Вторым производителем, выпускающим измерительные приборы, является Китай. Многие мастера предпочитают китайскую продукцию за ее дешевизну. Покупая дешевые приборы для каждодневного использования, можно ошибиться и приобрести подделку, которая не доработает до окончания гарантийного срока. Устройство может не показывать правильные величины – из-за этого у клиентов возникнут проблемы с работой климатического оборудования, что повлечет за собой жалобы и разбирательства.

Среди китайских моделей есть действительно хорошие производители, поэтому нужно знать, у кого покупать профессиональный прибор для работы.

Как проверить остаток фреона

Отсутствие или избыток хладагента в контуре сплит-системы можно определить по количеству перегрева газа, который проходит от испарителя к компрессору. Поясним эту концепцию:

Испаренный хладагент во внутреннем теплообменнике движется по трубопроводу низкого давления к компрессору;
Попутно пар успевает прогреться на 5-8 ° С (при правильном количестве фреона);
Разница между точкой кипения жидкости и фактической температурой газа на всасывающем отверстии компрессора называется перегревом.

Расположение сервисных подключений сплит-системы и подключений измерительной станции

Вам понадобится манометрическая станция с соединительными шлангами и контактным термометром (подойдет и электронный пирометр). Диагностировать остаточный фреон можно следующим образом:

Определите тип хладагента, используемого в кондиционере, по паспортной табличке, прикрепленной к наружному блоку.
Подсоедините синий шланг, ведущий к манометру низкого давления (сокращенно ND) на левой стороне коллектора, к сервисному порту газовой линии, как показано выше на фотографии. Имеет больший диаметр.
Включите сплит-систему на максимальную скорость вентилятора для охлаждения. Открыть левый запорный вентиль манометра.
Не считывайте показания, пока компрессор не запустится. Звук работы устройства отчетливо слышен из наружного блока.
По таблице найдите точку кипения фреона вашей марки при измеренном давлении.
Измерьте фактическую теплоту всасывания газовой трубы с помощью термометра. Вычислите разницу между этой температурой и значением точки кипения в таблице.
Перейти к анализу результатов.

Используйте термометр, чтобы определить степень нагрева газовой трубы большого диаметра, идущей от внутреннего блока к компрессору.

Маркировка манометрической шкалы для различных типов хладагентов

Посмотрим пример на фото. Стрелка показывает 5,4 бар, что соответствует температуре кипения фреона R22 + 8 ° С. Измерим температуру всасывающего патрубка и получим, например, + 14 ° C, значение перегрева будет 14-8 = 6 ° C. Допустимый диапазон для всех типов кондиционеров, включая автомобильные, составляет 5-8 ° C, что означает, что количество хладагента в норме.

Процесс измерения наглядно показан на видео ниже:

Признаки нехватки хладагента

Если замеры показывают перегретый пар более чем на 8 градусов, значит в системе нет фреона. Что происходит в кондиционере:

Жидкость закипает в первой секции испарителя и переходит в газообразное состояние. Пар, прошедший через трубы теплообменника и участок трубы к компрессору, стал очень горячим.
Из-за постоянного всасывания горячего газа компрессорный агрегат плохо охлаждается и начинает перегреваться, сокращая срок службы механизма.
Значительно снижены низкотемпературные характеристики. 1 кг хладагента способен собрать и передать в среднем 50 Вт тепла — чем меньше расход хладагента в элементах контура, тем хуже охлаждение воздуха.

В случае утечки охлаждающей жидкости на муфтах видны следы масла, невидимые на первый взгляд.

Недостаток хладагента сопровождается другими побочными эффектами:

сплит-система часто отключается по команде датчика и показывает ошибку;
компрессор долго работает на максимальных оборотах;
На трубах и сервисных портах образуется иней, а в запущенных случаях — на ребрах испарителя образуется «мех» из снега.

Те же симптомы возникают и у автомобильных кондиционеров, потому что они работают по схожему принципу.

Переизбыток и другие неполадки

Значение перегрева меньше 5 градусов? Это означает, что в системе циркулирует слишком много жидкости. Часть вещества не успевает испариться в теплообменнике внутреннего блока, отдельные капли могут попасть в компрессор, а это может привести к серьезной поломке.

Если вы уверены в своих силах, попробуйте удалить часть фреона самостоятельно. С помощью манометра на коллекторе или столе определите, какое давление должен иметь кондиционер при нормальном перегреве + 7 ° C, и аккуратно слейте небольшое количество газа.

Аномально высокий или низкий перегрев вызван не только хладагентом, но и различными неисправностями:

Забит капилляр дроссельной заслонки;
Отказ компрессора или осушителя;
Четырехходовой электромагнитный клапан не может инвертировать цикл (режимы охлаждения / нагрева).

Диагностику и ремонт автомобильного кондиционера лучше доверить мастеру с СТО.

Данные проблемы решаются одним способом — вызовом мастера — неопытный пользователь просто не может их диагностировать. Если манипуляции с хладагентом не дали результатов, обратитесь на СТО.

Нормализуем показатели

Электронная схема кондиционера на автомобиле. Все о конструкции, принципе работы и обслуживании автомобильного кондиционера

Контроль работы кондиционера крайне важен. Как показывает практика, машина, которая проездила более трех лет, неизбежно нуждается в подкачке фреона. Это необходимо как для обеспечения нормальной работы климатической установки, так и более эффективного и быстрого охлаждения воздуха.

Произвести самостоятельное пополнение количества фреона несложно. Помимо манометрической установки, стоит иметь баллон со сжатым газом, который может подсоединиться к манометру посредством переходников при обеспечении бесперебойного контроля необходимых показаний.

Подсоединив манометр с баллоном к трубке кондиционера, необходимо завести двигатель и еще раз проверить давление. Затем необходимо включить устройство охлаждения на полную мощность, выставив минимальную температуру в салоне и переведя заслонки в режим рециркуляции.

Вывернув кран баллона, можно подкачивать фреон в необходимом количестве. Как только манометр выдаст ожидаемые показания, кран стоит перекрыть и отсоединить баллон, закрыв затем крышку на патрубке.

Причины поломки определяем и устраняем

Если вы обнаружили, что ваш кондиционер недостаточно нагнетает температуру в салоне, то, прежде всего, нужно проверить давление в его системе. Проверка давления в системе автокондиционера – процесс не сложный, справиться с ним может любой автолюбитель. Чтобы проверить давление в кондиционере авто, вам нужно будет купить манометрическую станцию и шланги к ней. Зачастую в комплекте среднего качества и стоимости шланги уже есть. Также нужен будет переходник под трубки в кондиционере.

Переходники бывают двух видов – так называемый «под продавку» и переходник «под прошивку». Лучше покупать переходники «под прошивку», так как они более надежные и качественные. Перед покупкой переходников нужно выяснить, на каком фреоне работает кондиционер вашего автомобиля. В автомобилях, которые выпускались до 1992 года, чаще всего применяется фреон марки R-12. С 1992 по 1994 год производители никак не могли определиться с единым типом фреона, а потому кондиционеры заправляли хладагентом марки R-12 и R-134.

Диагностика и подбор автомобилей. Днепропетровск. Группа ВК :

Все автокондиционеры в автомобилях выпуска после 1994 и по сей день заправляются фреоном марки R-134. Переход на данную марку фреона произошел в результате того, что он менее опасен для озонового слоя в атмосфере. Хотя давление во время работы кондиционера на нем намного меньше, чем при работе на фреоне R-12. Определить, какой тип хладагента вам нужен, можно из сервисной книжки автомобиля, а также при помощи технической таблички. Зачастую она находится на передней части авто, под капотом, или возле стакана на стойке автомобиля.

Как только вы приобрели весь набор, который нужен для проверки давления в автокондиционере, можно приступать к замерам. Под капотом автомобиля, зачастую с левой стороны, находятся магистрали замкнутой системы кондиционера. Это магистрали низкого давления и высокого. Нам нужна только магистраль низкого давления, именно по ней мы и будем определять давление. Различить их достаточно просто – трубка магистрали низкого давления в несколько раз толще трубки высокого давления.

Необходимо открутить заглушку на трубке и накрутить переходник со шлангом манометрической станции. Перед тем, как накручивать переходник, лучше всего протереть тряпочкой соединение магистрали, это предотвратит попадание грязи в шланг манометра. После этого необходимо открутить кран на станции, при этом второй кран должен быть закрытым, так как может быть утечка фреона в окружающую среду.

Чтобы проверить давление в кондиционере, необходимо завести двигатель – тогда фреон начнет обращаться в системе. Нормальным средним рабочим давлением считается значение 250–270 кПа.

Если это значение оказалось ниже, нужно дозаправить систему фреоном. Низкое давление может привести не только к недостаточному нагнетанию температуры в салоне вашего автомобиля, но и к быстрому износу и поломке компрессора кондиционера. Происходит это за счет нехватки фреона в системе, который содержит в себе масло для смазки компрессора.

Самым оптимальным и рекомендуемым является давление в кондиционере на отметке 280–290 кПа. Выше этой отметки не стоит заправлять кондиционер, так как из-за более высокого давления компрессор будет быстрее изнашиваться и может выйти из строя вообще. Происходит это потому, что компрессор автокондиционера не способен прогонять по магистралям более высокий объем давления. В результате компрессор может просто заклинить, и тогда придется его вовсе заменить. В лучшем случае при переключении режимов он будет неправильно работать.

Как часто проверять кондиционер автомобиля

Проверка автокондиционера выполняется как в регламентном, так и аварийном порядке. В первом случае проводится проверка уровня фреона и масла в системе, а также степень герметизации. В соответствии срегламентным ТОбольшинства современных автомобилей соответствующие проверки и дозаправку фреоном необходимо выполнять:

для машин возрастом до шести лет — раз в два года;
для машин старше шести лет — один раз в год.

Однако вопрос о том, как проверить автокондиционер зачастую интересует людей, покупающих подержанный автомобиль и не знают о работоспособности кондиционера, ведь продавец всегда будет говорить что либо проблем нет, либо нужно просто заправить фреон. Соответственно, выполнение проверки необходимо в случае, если владелец дает один из следующих ответов:

кондиционер работает, но нужно дозаправить фреон (хладагент);
кондиционер заправляли в прошлом году, и в том сезоне он работал;
на зимнее время был спущен фреон из системы;
ремень компрессора был снят, порвался, ремень старый и так далее;
имеются механические повреждения, разгерметизация системы (например, поврежден радиатор, трещины в трубках и прочее).

Обратите внимание, что ремонт автокондиционера может обойтись в цену около 500…1000 долларов. Соответственно, если агрегат даже частично неисправен — можно заводить разговор о снижении общей цены на машину.. Чтобы проверить автокондиционер своими руками, необходимо выполнить диагностику отдельных составных частей системы кондиционирования

Если появился неприятный запах при включенном кондиционере имеет смысл почистить его с помощьюспециальных очистителей

Чтобы проверить автокондиционер своими руками, необходимо выполнить диагностику отдельных составных частей системы кондиционирования. Если появился неприятный запах при включенном кондиционере имеет смысл почистить его с помощьюспециальных очистителей.

Что проверять

На практике существует список типовых узлов и частей системы кондиционирования, которые теоретически могут выйти из строя, поэтому их необходимо проверить при появлении признаков их неисправности. Перечислим их порядку:

Конденсор. Этот узел обеспечивает охлаждение фреона. При его частичном выходе из строя или загрязнении соответствующее охлаждение будет выполняться с низкой эффективностью. При этом обычно происходит перегрев и повышение давления в системе кондиционирования.
Компрессор. Он обеспечивает рабочее давление в системе. Обычно его выход из строя обусловлен разгерметизацией системы, износ прокладок, ослабевание натяжения приводного ремня, износ сальников, подшипников, появление трещин в корпусе и банальное загрязнение.
Испаритель. При его выходе из строя в салоне появляется неприятный запах, а также возможно появление влаги на воздуховодах. Обычно причинами поломки испарителя является коррозия его корпуса либо забитая сливная трубка.
Ресивер. В его задачи входит удаление излишков влаги из кондиционируемого воздуха и очистка его от частиц износа. Об выходе из строя ресивера может указывать постоянное покрытие шлангов конденсатом.
Терморегулирующий вентиль (ТРВ). В его задачи входит контроль уровня хладагента, а также регулировка давления в соответствии с количеством фреона, и с температурой. При выходе из строя терморегулирующего вентиля наблюдается неустойчивая работа кондиционера, его периодическое отключение, обмерзание шлангов, неровная подача холодного воздуха в салон.
Датчик давления. Он предназначен для аварийного отключения кондиционера в случае критического падения уровня хладагента в системе.
Вентилятор. Дополнительными вентиляторами оснащаются не все кондиционеры. Они предназначены для дополнительного охлаждения хладагента. Обычно неисправность вентилятора обусловлена выходом из строя его подшипника либо поломками в электросети автомобиля.

Зачастую при диагностике состояния кондиционера также проверяют герметичность системы, наличие утечек хладагента. Это лучше сделать в условиях автосервиса, но можно провести ряд проверок и самостоятельно.

Давление в кондиционере автомобиля – измеряем и настраиваем
