Как изменить качество топливной смеси
Для двигателей всех скутеров важно получать топливо с отрегулированным соотношением бензина и воздуха. Обедненная смесь ведет к неправильной работе мотора, падению мощности и перегреву двигателя, а обогащенная способствует увеличению расхода и образованию нагара. Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение
Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов
Поворот винта направо вызывает обогащение смеси, а откручивание в противоположном направлении – обеднение. Аналогично происходит с иглой: при поднятии иглы смесь становится богаче, а при опускании – беднее. Комплексное использование обоих способов позволяет добиться оптимального результата во время настройки. Однако не во всех карбюраторах такая возможность имеется, поэтому, как правило, используют один из двух вариантов.
Устройство и принцип работы карбюратора
Карбюратор – важнейшая часть бензинового двигателя. Его функция – приготовить смесь топлива и воздуха, насыщение горючего кислородом. Дальше эта смесь направляется в цилиндры, где бензин должен сгореть с наибольшим КПД. В тот момент, как воздух движется через сужение воздушного горла карбюратора, наступает понижение давления. За счет этого засасывается топливо.
Внешний вид карбюратора мопеда
Свойства смеси горючего и воздуха регулирует винт качества. Чем он сильнее закручен, тем уже воздушный канал, и смесь обогащается, то есть, в ней больше бензина. Если винт откручен, концентрация кислорода увеличивается, смесь обедняется. Карбюратор должен быть правильно отрегулирован. Иначе труднее станет переключаться с холостых на рабочие обороты, начнутся «провалы» при перегазовке. Регулировку можно доверить профессионалам, но и самостоятельно ее сделать самостоятельно несложно.

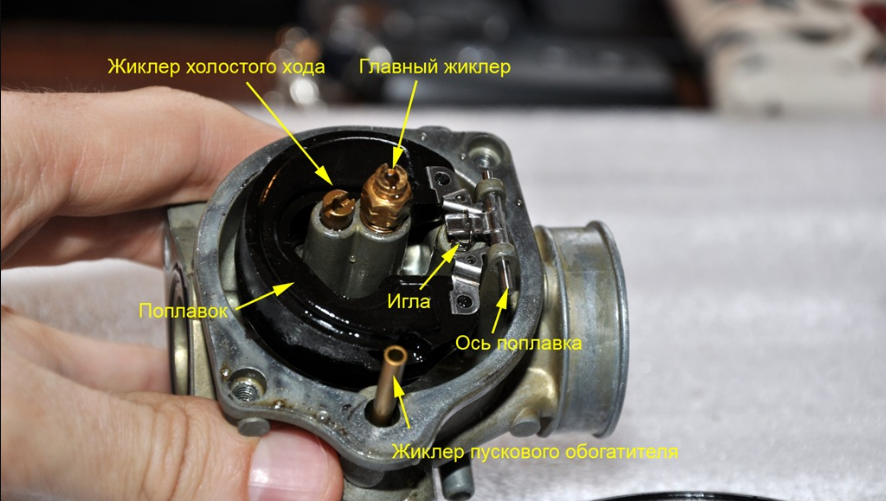

На корпусе карбюратора видны три жиклера, для настройки используются только два верхних. Расположенный справа жиклер холостого хода настраивают в первую очередь. Он необходим во время стоянки, при поездках на нейтральной передаче или работе на холостом ходу.
Винты, необходимые для настройки карбюратора на мопеде Альфа
Когда неправильно отрегулирован левый жиклер качества топлива, смесь получается богатой или бедной. В результате увеличивается износ и расход горючего. Нижний жиклер необходим для слива бензина и удаления конденсата, он раскручивается против часовой стрелки. Но для регулировки его трогать не нужно.
Игла дросселя
Изучая технологию, как отрегулировать карбюратор К-65, необходимо уделить внимание запорному клапану. Это игла дросселя
Если она прикрывает канал негерметично, уровень бензина в топливной смеси может быть выше положенного показателя.
Дроссельная игла имеет на поверхности несколько каналов. По ним передвигается защелка. При этом можно в небольших пределах отрегулировать состав топливной смеси. От этого показателя зависит расход бензина, который потребляет мототехника. Если требуется добавить в смесь больше воздуха, нужно опустить иглу. И наоборот.
Демонтируя поплавковую камеру, необходимо следить за положением иглы дросселя. При неаккуратном движении она может выпасть. Потерять этот элемент конструкции никак нельзя
Поэтому процедуру проводят очень осторожно. Если резиновые элементы системы дросселя износились, их необходимо заменить
По седлу иголка должна перемещаться легко.
Настройка в переходном режиме
Промежуточной системой функционирования карба принято считать режим, в котором обеспечивается открытость заслонки в пределах 0-25 процентов. Для обеспечения стабильного функционирования силовой установки в этом режиме, надо подкорректировать ХХ и настроить положение заслонки.
Что касается автомобильных установок, то в переходном режиме здесь в работу включается ускоритель. Он задействуется при помощи независимой пружины. Скорректировать устройство можно, изменив жёсткость пружины и размеры жиклёров. Как правило, настройке подвергаются два или три элемента.
Промежуточный режим, как и говорилось выше, когда заслонка частично открыта. Если быть точнее – на 25 процентов или наполовину. Достаточно передвинуть зазор, осуществить притирку.
Схема мотоцикла карбюратора
Преобразовать калибр клапана, значит, поменять шаг его настройки. Как правило, он приблизительно равен 0,01 мм. Как и на мотоцикле, чтобы настроить иглу соответственно, надо менять её положение, в зависимости от необходимости уменьшения или увеличения бензина в ТВС.
В некоторых случаях полезно сменить деталь на более остроконечную. Последний вариант подразумевает использование профильной конической части.
Для получения доступа к игле, снимать поплавковую камеру не нужно. Следует лишь открыть крышку. Если работа проводится на мотоцикле, то карб лучше демонтировать.
Особенности работы и запасные части
Бензин заливают в одно из отверстий бака. Бензонасос автоматически открывает при запуске мотора, закрывает во время остановки второе его отверстие. Возникает при этом разряжение, влияющее на открытие бензокрана для подачи топлива в трубопровод. Потом через бензиновый фильтр топливо попадает в карбюратор, здесь смешивается с воздухом, прошедшим через воздушный фильтр. При этом фильтры очищают соответственно бензин и воздух от посторонних примесей, защищая от поломок детали скутера.
Как используют бензонасос на китайских скутерах? На китайской технике вместо насоса вакуумный кран. Здесь подача топлива с бака производится самотеком, так как бак расположен выше карбюратора
При обслуживании, ремонте необходимо обращать внимание на поломки и загрязнения шлангов с карбюратора и фильтров в кране
Признаки необходимости регулировки
По определенным признакам, проявляющимся в ненормальной работе двигателя, можно сделать заключение, что карбюратор нуждается в настройке.
Перечень отклонений достаточно широкий:
- силовая установка не развивает необходимую мощность под нагрузкой;
- при резком ускорении скутера чувствуются провалы в работе двигателя;
- холодный мотор тяжело запустить стартером после длительной стоянки;
- силовой агрегат скутера потребляет топливо в увеличенном количестве;
- отсутствует быстрый отклик мотора на резкий поворот акселераторной ручки;
- двигатель может внезапно остановиться из-за недостатка топливной смеси.
Следует выполнить настройку карбюратора при наличии признаков необходимости регулировки
Карбюратор скутера. Правильная регулировка
Карбюратор этот тот узел, значимость которого невозможно переоценить. Так как именно в карбюраторе происходить смешение бензина с воздухом и формирование, таким образом, топливной смеси, перед ее непосредственной подачей в цилиндр скутера. От качества и правильного состава топливной смеси зависит расход топлива, износ цилиндропоршневой группы и свечей зажигания, максимальная скорость и динамика скутера, а также многое другое
Именно поэтому так важно ответственно и комплексно подходить к настройке карбюратора. Правильно отрегулированный карбюратор обеспечит стабильную, надежную и продуктивную работу двигателя, а также сделает езду комфортной и безопасной. К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора
Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе. На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются
К сожалению, скутеристы часто, по незнанию или не опытности, недооценивают всю важность комплексной настройки карбюратора. Например, чрезвычайно широко распространено заблуждение, что регулировка степени обогащенности смеси, подразумевает под собой лишь регулировку винта качества на карбюраторе
На самом деле такая настройка позволяет добиться правильности смеси лишь на холостых и низких оборотах. При этом на средних и высоких оборотах пропорции топливной смеси могут быть полностью нарушены. Давайте разберемся, как всё же правильно настроить карбюратор. Прежде чем приступать непосредственно к регулировке карбюратора, нужно убедиться в необходимости такой регулировки. Есть несколько верных признаков, которые помогут вам понять преробагащенна ли смесь или наоборот она слишком бедная. Для разных режимов работы двигателя эти признаки немного отличаются.
Настройка карбюратора на холстом ходу и низких оборотах
Определить бедную смесь на низких и холостых оборотах можно по следующим признакам:
- Скутер тяжело заводиться и все время норовит заглохнуть
- Поворот ручки газа не приводит к ожидаемому уровню повышения оборотов. Информативность крайне низкая
- При сильном резком открытии дроссельной заслонки карбюратор начинает издавать характерные хлопки.
- Самый верный и надежный признак: при бедной смеси свеча зажигания останется белой, даже после продолжительной работы.
Слишком богатая смесь на низких оборотах также имеет несколько характерных признаков:
- Неровный, плавающий холостой ход двигателя
- Сильное увеличение расхода топлива по сравнению с указанными производителем параметрами
- Свеча зажигания будет выраженного черного цвета с заметным нагаром, так как топливная смесь просто не догорает в цилиндре.
Если вы заметили наличие одной из этих групп признаков у себя на скутере, то качество смеси и холостой ход необходимо отрегулировать. Делается это весьма просто, с помощью винтов регулировки.
На подавляющем большинстве скутерных карбюраторов иметься два таких винта. Один отвечает за качество смеси, а другой за количество оборотов коленчатого вала на холостом ходу. При закручивании винта качества в топливную смесь добавляется больше бензина и соответственно она обогащается. И, наоборот, при откручивании этого винта смесь становиться беднее. Что же касается винта количества, то закручивая, его вы увеличиваете холостые обороты, а откручивая, наоборот, уменьшаете.
Правильная настройка карбюратора на холостом ходу достигается путем установки оптимального соотношения между качеством топливной смеси и количеством оборотов. Для того чтобы двигатель скутера работал правильно следует сначала при выключенном двигателе максимально закрутить винт качества, а затем окрутить его на полтора два оборота. Это значение считается наилучшим для большинства типов двигателей, правда следует сказать, что оптимальное значение может меняться в зависимости от степени изношенности двигателя и других факторов.
Конструкция
Карбюратор К-65 мотоцикла «Урал», «ИЖ», «Минск» и т. д. характеризуется определенной конструкцией. Система поддерживает постоянный уровень горючего в камере сгорания. Топливная смесь попадает к топливному клапану по штуцеру. Запорная арматура имеет эластичную шайбу. Клапан связан с поплавками из пластмассы. Они соединены между собой. Поплавки могут поворачиваться.
При повышении уровня горючего излишек будет отводиться через дренажное отверстие. При нагреве может повышаться давление. Чтобы сбросить его излишек, в конструкции предусмотрен разбалансировочный канал.
Дозирующее устройство включает в себя распылитель, топливный жиклер, иглу дросселя, воздушный канал. Первый из перечисленных компонентов крепится при помощи шайбы. Она находится под трубкой для подачи топлива. Этот шланг является одной из главных составляющих системы холостого хода. Также в нее входят воздушный канал, винты настройки смеси горючего, отверстие переходное.
Альфа (a) и мощность
Большинство мотоциклистов знают, что для сгорания бензина в цилиндре двигателя нужно какое-то количество воздуха. И что смесь этого воздуха с бензином образуется в карбюраторе и бывает «нормальной», «богатой», «бедной». В то же время техника наших дней весьма надежна, и между мотоциклистом и карбюратором почти не бывает конфликтов. Многие ездят безмятежно, совершенно забыв о присутствии на мотоцикле такой «хитрой» вещи. А вот некоторым не везет. Капризы карбюратора заставляют их углубиться в теорию. Они-то уж усвоили, что для сгорания 1 кг бензина теоретически необходимо около 15 кг воздуха и что в действительности горючая смесь, поступающая в цилиндры двигателя, может, как назло, далеко не соответствовать этому идеальному случаю. То воздуха слишком мало, то вдруг много! На сколько? Попробуем и мы ответить на этот и ряд других вопросов, которые должны интересовать каждого, в особенности молодого мотоциклиста.
Прежде всего познакомимся с коэффициентом избытка воздуха а («альфа»). Это отношение количества воздуха, действительно поступившего в цилиндр, к теоретически необходимому для полного сгорания топлива. Смесь, у которой этот коэффициент равен единице, называют нормальной. Если же он меньше, то смесь богатая, а если больше — бедная. Но вот беда: оказывается, не всякая смесь бензина с воздухом воспламеняется от искры! Есть пределы. Им соответствуют наименьшее и наибольшее значения «альфы», при которых смесь еще способна воспламеняться. Для бензина при начальной температуре 0 градусов по Цельсию эти значения коэффициента избытка воздуха соответственно равны 0,53 и 1,23. Состав смеси, на которой работает двигатель при эксплуатации, лежит где-то в этих пределах, оказывая сильное влияние на его мощность, экономичность, температурный режим.
Люди молодые, как известно, любят быструю езду и стремятся поэтому в первую очередь «извлечь» наибольшую мощность из двигателя. Достигается она на обогащенных смесях, при коэффициенте избытка воздуха 0,8—0,9. Добившись желаемого — скорости, такой мотоциклист получает в придачу кучу, на первый взгляд, незримых, но на самом деле весьма и весьма ощутимых неприятностей. Неполноту сгорания смеси, плохую экономичность, ускоренное отложение нагара на деталях двигателя и в выпускной системе, а также ядовитое серо-голубое облако за спиной, насыщенное угарным газом, соединениями серы, окисью азота и т. п.
Между тем если отрегулировать карбюратор для получения обедненной смеси ( a = 1,1 —1,15), то сгорание станет более полным, экономичность наилучшей, к тому же уменьшатся дозы яда, выбрасываемого в атмосферу. Правда, несколько снизится мощность двигателя, но ведь дорожный мотоцикл большую часть времени используется с неполными нагрузками, а они требуют от мотора лишь части мощности, которую он способен развивать. Поэтому стоит отдать предпочтение обедненной смеси при повышенных значениях «альфы». Ясно, что для получения одной и той же мощности при коэффициенте избытка воздуха 1,15 придется дать больший «газ», чем при a =0,8. Но практически водители чувствуют эту разницу только при необходимости быстро увеличить скорость (обеднение смеси, снижая мощность, влияет и на динамику разгона).
Итак, если исходить из того, что для дорожного мотоцикла все же решающее значение имеет экономичность, сохранность двигателя, то при неполных нагрузках целесообразно обеднять смесь. Но об этом более подробно мы поговорим позже. А сейчас кратко об устройстве карбюратора.
Регулировка карбюратора на мопеде
Автомобили 17 мая 2018
При поломке одной из деталей мотоцикл уже будет работать неслаженно, с перебоями или не работать вообще. Другое дело – настройка. Она может понадобится после аварии, зимы или же после обкатки.
Регулировка карбюратора мопеда “Альфа” часто является практически обязательным пунктом в ТО, особенно если хозяин выявил с ним проблемы. То, что мотоцикл глохнет, слишком много потребляет топлива, произносит ненормальные звуки, может означать, что карбюратор нуждается в настройке.
Как это сделать и как потом определить, что все выставлено правильно? Сначала будет не лишним определиться, какие там процессы происходят.
Как работает карбюратор?
С одной стороны поступает воздух, именно там крепится воздушный фильтр, а с другой – цилиндр, и там выходит смесь. Внизу расположена поплавковая камера, жиклер и трубка. Когда поршень двигается вниз, то засасывает воздух из воздушного фильтра.
Скорость этого воздуха достаточно большая, что вызывает разряжение: атмосферное давление становится больше, и из-за этого из поплавковой камеры через жиклер и эмульсионную трубку начинает поступать бензин. Горючее смешивается с воздухом и разбивается фактически в пыль. Двигаясь дальше, оно спокойно летит в цилиндр.
При такой работе может не понадобиться регулировка карбюратора мопеда “Альфа” (110 или 72).
Обратите внимание
Если изменится уровень бензина, то он выльется через дренажную трубку. Происходит это из-за переполнения поплавковой камеры: поплавки, запорная игла с резиновым кончиком и отверстием. Когда бензин поднимается, поплавок перекрывает собой ток бензина.
Сверху расположена шахта, где гуляет золотник с иголкой, и к нему тянется тросик к ручке газа. Игла заходит в эмульсионную трубку и жиклер. При газе пространство увеличивается и изменяется количество смеси. Регулирует это винт качества смеси.
Жиклер холостого хода с винтиком наружу предназначен для дозировки смеси. Это второй винт.
В чем потребность?
Для того чтобы не происходил слишком быстрый износ деталей, важно правильно подобрать смесь на холостых оборотах, на полном газе и режиме, когда заслонка открыта не полностью. Что должно заставить хозяина задуматься о регулировке карбюратора мопеда “Альфа” в этих режимах? Нарушение соотношения воздуха и бензина. В идеале оно должно соответствовать 1:15, где бензина лишь 1 часть
В идеале оно должно соответствовать 1:15, где бензина лишь 1 часть
Что должно заставить хозяина задуматься о регулировке карбюратора мопеда “Альфа” в этих режимах? Нарушение соотношения воздуха и бензина. В идеале оно должно соответствовать 1:15, где бензина лишь 1 часть.
Признаками нарушения могут послужить:
- Затрудненный запуск двигателя.
- Любая нестабильность холостого хода – на звук слышна неритмичная работа двигателя.
- При повороте ручки газа до упора – отсутствие набора оборотов мотором, медленный разгон.
- Хлопки в карбюраторе или выхлопной трубе.
- Цвет свечи белый или черный.
Как почистить карбюратор на мопеде — пошаговая инструкция
Выполнять очистку нужно в том случае, если скопилось много грязи и конденсата. Чтобы убедиться в отсутствии необходимости к этой процедуре, желательно отсоединить и разобрать карбюратор. Если он забит, выполнять настройку бесполезно.
Вначале перекрывается краник подачи топлива, затем нужно отсоединить от карбюратора топливный и сливной шланги.
Далее необходимо отсоединить от карбюратора впускной патрубок, далее открутить крышку дроссельной заслонки и вынуть ее из карбюратора. Теперь деталь удерживают лишь два болта, которые откручиваются ключом на 10. Все, карбюратор снят. Его разборку желательно производить на белом столе, чтобы не потерять мелкие запчасти.
Далее нужно разобрать карбюратор. Сначала откручивают болты, находящиеся на корпусе карбюратора. После этого снимется защитная крышка.
Далее вытаскивается поплавковая камера, она держится на одном штырьке, который вынимается из пазов. Снять его можно без использования инструментов. Вместе с камерой снимется мелкая цилиндрическая деталька с конусовидным наконечником — запорная игла, которая держится между поплавком и каналом подачи топлива
Важно проследить, чтобы она не упали на пол и не потерялась
Теперь при помощи отвертки с прямой насадкой откручиваются жиклеры, болт регулировки холостого хода и винт качества смеси.
Узел разобран, можно переходить к очистке. Сначала следует надеть насадку-трубочку на баллон с аэрозолью для очистки.
Из крышечки карбюратора выливают скопившуюся жидкость, затем обрабатывают внутреннюю полость очищающей аэрозолью. Таким же образом обрабатывают жиклеры, трубочку аэрозоли можно опускать внутрь выемок и отверстий. Тогда все внутренние полости прочистятся, и выйдет вся скопившаяся грязь. Аэрозолью с насадкой можно обработать все остальные отверстия карбюратора.
Маленькие отверстия нужно продуть, чтобы там не было грязи
Очищенные детали насухо вытирают тряпочкой, важно дождаться, пока полностью высохнет нанесенная аэрозоль. Затем собирают карбюратор в обратной последовательности
Ошибиться при сборке сложно, так как все детали различаются по размеру и ставятся только в определенные отверстия.
Разобранный карбюратор мопеда Альфа
При установке поплавковой камеры сначала прикрепляют элемент, перекрывающий подачу горючего через отверстие возле жиклеров. К креплению камеры подсоединяют штырь, после чего всю конструкцию ставят на гнездо. Далее монтируется крышка, и закручиваются болты. На полтора оборота закручивают винт качества смеси, затем прикручивают винт холостого оборота.
Рекомендуется обработать аэрозолью собранный карбюратор, чтобы он был чистым снаружи. Далее деталь ставят на прежнее место, вначале подключают топливный шланг. После нужно открыть топливный кран и несколько секунд подождать, пока наберется горючее. Теперь можно запустить мотор, однако он может не завестись или работать слишком громко. Это означает, что необходима регулировка.
Подробнее о том, как чистить карбюратор на мопеде Альфа, можно узнать из этого полезного видео:
Регулируем тяги карбюратора
Перед началом регулировки тяг следует снять крышку воздушного фильтра, чтобы ничто не мешало процессу. Сначала, используя штангенциркуль, вымеряется расстояние между наконечниками тяг. По заводским параметрам оно должно равняться 80 миллиметрам. Для регулировки длинны тяг нужно ослабить их зажимы.
Проверку сетчатого фильтра следует проводить при наличии топлива в поплавковой камере. Это поможет увидеть, полностью ли закрывается запорный клапан. Рассмотрев клапан, нужно его очистить и высушить. Проблемы с потерей мощности и провалы при работе двигателя случаются из-за затруднённой подачи топлива. Это лишняя причина для проведения тщательной промывки карбюратора.
Герметичность запорной иглы можно проверить с помощью резиновой груши, прислушиваясь при этом к утечкам воздуха. При их наличии иглу пора менять.
Применяемость
| Марка | Модель | Наименование по автокаталогу | Чертеж |
| ВАЗ | ВАЗ-2107 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2107 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2108 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2108 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2109 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2109 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-21099 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-21099 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2110 | Клапан топливный | Двигатель / Система питания |
| ВАЗ | ВАЗ-2111 | Клапан топливный | Двигатель / Система питания |
Где еще применяется запчасть
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
Как Отрегулировать Иглу На Карбюраторе Бензопилы
Как настроить карбюратор
на бензопилу: рекомендации
Бензопильный карбюратор является одним из основных компонентов этого инструмента. Он отвечает за поставку топлива. Эффективность и мощность оборудования зависит от того, насколько хорошо функционирует узел. Своевременная настройка позволяет обеспечить также экономичность.
Прежде чем настраивать карбюратор на бензопилу, вы должны выяснить, что настройка этой части устройства довольно редка. Как правило, заводская настройка достаточна для нормальной работы. Однако, если требуется более точная регулировка, можно использовать специальные винты. Перед началом таких работ необходимо понимать тонкости и нюансы процесса.
Когда требуется регулировка карбюратора
Если произошло, что регулировочные винты были ослаблены, необходимо отрегулировать
карбюратор. Необходимость этих манипуляций также может указывать на другие признаки, среди которых:
- поломка защитного колпачка;
- значительный износ поршня;
- перерывы в работе двигателя;
- сильная вибрация;
- никакого ответа от двигателя при попытке запустить инструмент;
- увеличение расхода топлива;
- сильный выхлоп.
Дополнительные знаки
Если был износ поршня, необходимо будет также провести ремонт двигателя, но регулировка карбюратора будет действовать как временная мера, таким образом, устройство будет работать более стабильно. Если описанный узел засорился, что привело к сбоям в двигателе, тогда необходимо будет также выполнить промывку.
Если в случае ситуации, когда двигатель останавливается или не запускается, мы можем заключить, что рабочая смесь была исчерпана. При неполном сгорании топливной смеси также указывается обильный выхлоп. Этот вывод может быть достигнут, если инструмент начнет расходовать топливо в чрезмерно больших количествах.
Предварительная манипуляция
Чтобы добраться до карбюратора, болты ослабли на крышке инструмента. Корпус должен быть открыт из вспененного каучука, а части воздушного фильтра должны быть удалены. Только теперь вы можете начать настройку. Перед установкой карбюратора на бензопилу следует выяснить, что основной задачей этих работ является изменение количества и качества воздушно-топливной смеси, которая вводится в камеру сгорания двигателя.
Во время работы вы должны следовать определенным правилам, среди которых:
- цепь должна быть направлена в сторону;
- оборудование должно быть уложено на ровную поверхность;
- Режущие части должны быть удалены на безопасное расстояние.
Канавки иглы, как способ настройки
До начала процедуры надо заняться винтом, настраивающим качество ТВС. Если наладить требуемый результат не получилось, то после этого можно заняться иглой.
На ней, в зависимости от модели, имеется пять канавок. Предусмотрено также запирающее кольцо, фиксируемое посередине. Таким образом, обеспечивается оптимальный вариант ТВС. Если штатная регулировка не устраивает или сбита, кольцо сдвигается в другое положение. С помощью сдвига этих самых положений или канавок обеспечивается регулировка той или иной дозы горючего.
Схема карбюратора
Допустим, стопорное кольцо поднимается на один уровень вверх. Это позволяет опустить иглу вниз, и канал подачи горючего перекрывается несколько в большей степени. Соответственно, меняется соотношение в ТВС. Бензина становится меньше, воздуха больше. Таким образом, выводится взаимосвязь. Поднимаем кольцо, обедняется ТВС, и наоборот.
Излишняя богатая или бедная ТВС отрицательно сказывается на работе двигателя. Это можно заметить по свечам зажигания, которые в такой ситуации сразу дают сигнал о ненормальном состоянии смеси.
Система дозировки
Карбюратор К-65 настраивается особенно тщательно в области дозирующей иглы. Ее положение должно быть тщательно настроено. Мотор при этом должен быть хорошо прогретым. Если он уже остыл, необходимо проехать на мотоцикле некоторое время по трассе.
На прямом участке пути можно произвести оценку работы двигателя. Если поворот ручки газа не дает достаточного эффекта, потребуется приподнять иглу. Это приведет к увеличению в топливной смеси бензина. Если после следующей поездки на свечах появится нагар, потребуется на одно деление опустить дроссельную иглу.
Такой подход обеспечит стабильную работу мотора в режиме средних оборотов. Это наиболее часто применяемый режим при эксплуатации мототехники. Максимальные обороты позволяет отрегулировать замер сечения жиклера. При выкрученной до упора ручке газа он будет обеспечивать работу системы.
Рассмотрев, что собой представляет карбюратор К-65, а также его устройство, можно произвести его регулировку в соответствии со всеми требованиями производителя.
