Симптомы неисправности датчика коленвала

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Рекомендуем: Течь масла из-под сальника коленвала: причины и устранение проблемы

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Проверка в пути

Бываю поломки происходят неожиданно, в поле, на трассе и так далее, где мультиметра под рукой не будет, тогда вас выручит лампочка любого светильника машины, например салонного:

И так нужна светодиодная лампочка с двумя проводами, которые вы, после снятия датчика к нему подключите.

Действуете железным предметом как я уже рассказал чуть выше.

Если датчик коленвала исправен, то диод будет мерцать.

Спасибо мои читатели, теперь вы можете самостоятельно диагностировать подобные неисправности и не растеряться, до скорой встречи на полях блога с новыми статьями, подписывайтесь на мои обновления в блоге, кто еще этого не сделал, желаю успехов в ремонте, и чтобы ремонт был нужен как можно реже!

Рекомендуйте мой блог друзьям на сайтах, заранее огромная благодарность. До свидания.

Какой расход масла в двигателе считается нормальным Всем здравствуйте, это снова я, с полезной информацией, про допустимый расход масла в моторе


Что такое форсирование двигателя? Снова привет всем, сегодня расскажу про форсирование двигателя, что это такое, зачем делается, и Рубрики

  • Автодокументы
  • Автожиткости
  • Устройства автомобиля Двигатель
  • Кузов
  • Подвеска и рулевое
  • Салон
  • Топливная система
  • Тормозная система
  • Трансмиссия
  • Шины и диски
  • Электрооборудование

Подписка Нажимая на кнопку, я даю согласие на рассылку и принимаю политику конфиденциальности

  • Устройства автомобиля
  • Автодокументы
  • Нарушение и штрафы
  • Марки автомобилей

хедер>хедер>

Как самостоятельно заменить датчик коленвала на автомобиле Киа Рио 3

Процесс замены достаточно простой, задача посильна для каждого автолюбителя. Временной интервал 15 минут, при наличии инструментов, запасной детали.

Необходимые материалы, инструменты:

  • ключ на «10», головка, вороток, отвертка с плоским наконечником;
  • ветошь, дополнительное освещение по мере необходимости;
  • новый контролер.

Пошаговое руководство по замене своими руками:

  • устанавливаем машину на смотровой канал, фиксируем колеса противооткатными башмаками, выжимаем стояночный тормоз;

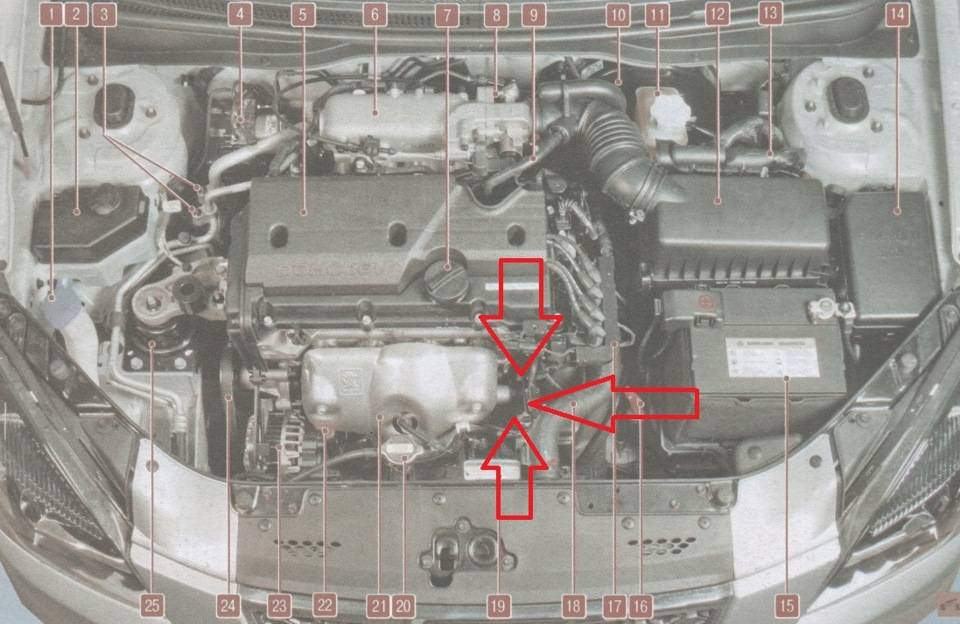

  • под выпускным коллектором находим колодку с проводами, рассоединяем клеммы;

  • выкручиваем болт на «10» — фиксатор датчика к корпусу;
  • извлекаем контролер, проводим дефектовку, протираем, очищаем от остатков пыли, грязи посадочное место;
  • вставляем новый датчик, привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена.

ИсторияЗаехал за женой на работу, постоял полчаса. И не завелся. Мультитроникс ошибок не видит, собака. Зато блютус сканер увидел тупняк ДПКВ (ошибка P0336 P0339 — похоже просто контакт отошел). Хорошо, что сканер всегда с собой. Короче сколько крутил, не заводится. Полез на драйв, искать фотки расположения датчика, нашел. Выкручивать не стал, только проводку разомкнул, продул фишку, пошевелил все. Завелась!Ух, надо ревизию там провести и датчик купить на всякий случай, возить с собой.

ПолезноЭтот текст дописан уже позже для того, чтобы вы не бегали по форумам и БЖ и не искали фотки датчика и место его расположения.Артикул ДПКВ: Hyundai / KIA 39180 26900, НО! дешевле купить 39180 22600 (многие его уже ставили)Где датчик: на передней стенке блока, правее термоэкрана. Если стоять перед открытым капотом, то по правую руку будут 2 датчика (один из них ДПКВ).

Будьте осторожны, если двигатель недавно работал, ТЕРМОЭКРАН МОЖЕТ БЫТЬ ОЧЕНЬ ГОРЯЧИЙ, не коснитесь случайно рукой (одежда с рукавами приветствуется!)

update 2017.03.25Наткнулся на видос по замене. Хоть там и просто всё, но вдруг кому пригодится

Датчики КИА Рио, как и любого другого современного автомобиля, позволяют ЭБУ (электронному блоку управления) правильно подготавливать топливно-воздушную свесь, контролировать работу и состояние двигателя в целом. Поэтому любое отклонение в работе датчика, сказывается на на остойчивости работы, на динамике автомобиля, расходе топлива. А иногда, например при отказе датчика положения коленчатого вала, и к полной неработоспособности двигателя. Поэтому, если на приборной панели автомобиля загорелась лампа «Чек» с изображением двигателя, срочно обратитесь к официальному дилеру (если автомобиль на гарантии) или на любую станцию техобслуживания для проведения диагностики и выяснения кода ошибки.

Признаки неисправности датчика положения коленвала

Первое, что стоит отметить: ДПКВ не барахлит и не работает от раза к разу, он либо функционирует в заданном режиме, либо не работает вовсе. Это обусловлено простотой конструкции элемента. Процесс поломки детали необратим. Если он потерял работоспособность, то вновь уже не заработает. Данная деталь является неремонтопригодной. Если проверка подтверждает его неисправность, он заменяется на новый.

Причин, способствующих его поломке, несколько. Отрицательное воздействие оказывают нагрузки при повышенных температурах, высокая влажность, резкое изменение температурного режима и механическое воздействие. Как результат, автомобиль работает в неустановленном режиме или не запускается.

Признаки неисправного ДПКВ не зависят от его типа. О поломке датчика положения коленчатого вала автолюбителю расскажут следующие симптомы:

  •  понижение тяговых показателей автомашины (этот признак свидетельствует о необходимости диагностики ДВС, но не всегда свидетельствует о поломке ДПКВ);
  •  нестабильность работы двигателя, «плавание» его оборотов на холостом ходу и при движении автомобиля;
  •  детонация мотора при повышении нагрузки;
  •  невозможность запустить двигатель.

Кроме того, на сломанный датчик указывает отсутствие искрообразования или горящий значок «Check Engine» на приборной панели.

Прежде чем приступить к замене, стоит понимать, что перечисленные признаки проявляются и при других неисправностях автомобиля. Поэтому перед началом ремонта автомашины проводят комплексную диагностику ДВС для выявления точной причины неисправности. Это позволит избежать лишних расходов и будет способствовать более быстрому восстановлению работоспособности транспортного средства.

Самым быстрым и экономичным способом будет диагностика персональным ODBII сканером

Если устройства у вас нет, рекомендуем обратить внимание на бюджетный сканер корейского производства Scan Tool Pro Black Edition

В первую очередь следует осмотреть сам датчик. Если следов грязи или стружки на торце ДПКВ не обнаружено, стоит подключить сканер и считать имеющиеся коды ошибок с ЭБУ. На проблемы, связанные с ДПКВ укажут коды неисправностей — P0335 или P0336 в зависимости от того поступает ли вообще сигнал с датчика. Если ошибки есть, их следует очистить с помощью сканера и провести тест-драйв автомобиля, чтобы выяснить, появляются ли они снова. В случае повторного появления приступить к проверке непосредственно датчика, описанными в следующем разделе способами.

Так как Scan Tool Pro работает на 32-х битном чипе, все эти моменты он сможет вам показать и сохранить в памяти. Также с его помощью можно диагностировать не только двигатель, но и другие узлы и агрегаты автомобиля (коробку передач, трансмиссию, вспомогательные системы ABS, ESP и т.д.).

Датчик синхронизации положения коленчатого вала относится к неремонтопригодным деталям автомобиля и при его неисправности он заменяется на новый.

Для чего нужен коленвал?

Любой автомобильный двигатель является поршневым. Принцип его работы прост: в цилиндр подается топливно-воздушная смесь, которая воспламеняется и увеличивается в объеме. Возникает избыточное давление, которое выталкивает поршень из цилиндра. Поршень при этом совершает поступательное движение, которое нужно преобразовать во вращательное, чтобы передать его в коробку передач, а дальше – на полуоси или карданный вал. Вот именно эту функцию и выполняет коленчатый вал – преобразовывает один тип механического движения в другой, а именно: поступательное во вращательное.

Материал, из которого изготавливаются коленчатые валы, это не простая сталь, поэтому и стоимость изделия так высока, по сравнению с ценой простой металлической болванки. Сталь, из которой изготавливается вал, легируется хромом, молибденом и другими металлами, что придает изделию особую прочность. Кроме того, немаловажен сам процесс изготовления, начиная от того, как расположены волокна заготовки, заканчивая методикой изготовления – прессованием или ковкой.

С тем, что делает вал, мы разобрались, но остался вопрос – где находится коленвал? Коленчатый вал расположен в нижней части двигателя, снизу он прикрыт картером, заполненным моторным маслом. Вал закреплен в подшипниках, которые удерживают его и не дают смещаться, иногда для его усиления используются дополнительные упоры. Но есть исключение – в оппозитных двигателях коленчатый вал располагается выше, по центру ДВС.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.
  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Способы устранения проблем

Владелец автомобиля может исправить поломку путем:

  • удаления загрязнений органическим растворителем и мягкой щеткой;
  • проверки и восстановления жгута электропроводки и разъема;
  • установки нового ДПКВ, соответствующего по характеристикам штатному элементу.

Очистка датчика коленвала

Одной из частых причин выхода из строя является попадание грязи на сердечник и диск. Толстый слой масла и пыли ухудшает условия работы, что приводит к ошибочному определению угла поворота коленвала.

Датчик коленвала следует периодически чистить.

Для промывки используют бензин и мягкую щетку или салфетку, которой аккуратно протирают элементы конструкции. Если процедура не позволила восстановить работоспособность, то датчик неисправен и требует замены.

Одновременно следует осмотреть диск, повреждения или износ зубцов являются причиной некорректной работы датчика.

Обрыв контакта

Из-за вибраций возможно повреждение проводки, на ресурс кабеля оказывает влияние расположение штекера относительно корпуса сенсора. При чрезмерном натяжении тонкие медные жилы рвутся и сигнал от чувствительного элемента не поступает к блоку управления.

Обработка контактов

Причиной неисправности может стать влага или дорожные реагенты, попавшие в разъем. Для восстановления работоспособности следует отключить провод, для упрощения обслуживания можно снять сенсор с двигателя.

Металлические контакты очищают специальным спреем, растворяющим грязь и следы коррозии, а также предотвращающим оседание влаги при дальнейшей эксплуатации. Если порван уплотнитель, который отвечает за герметичность разъема, то понадобится установить новые штекеры или поменять ДПКВ.

Полная замена датчика

Если произошло необратимое повреждение (например, разрушение корпуса или обрыв обмотки), то понадобится замена элемента. Для снятия необходимо отвернуть гайку или болт крепления к картеру или кронштейну, а затем отсоединить штекер электропроводки. Поменять сенсор можно в гаражных условиях за 10-15 минут, специальный инструмент не потребуется. Новый элемент подбирают по каталогам производителей, сборку производят в обратной последовательности. Зазор между наконечником сердечника и диском выставляется автоматически, регулировка не требуется.

9 Признаков неисправности ДПКВ ВАЗ 2114

Основные симптомы неисправности датчика коленвала таковы:

  1. Постоянно горит индикатор Check Engine. Значок на приборной панели не гаснет через некоторое время после запуска мотора;
  2. Плавающие холостые обороты. Они произвольно повышаются или падают;
  3. Троение двигателя. Ощущается характерное потряхивание мотора и автомобиля, как при непрогретом силовом агрегате, так иногда и после прогрева;
  4. Произвольное снижение или повышение оборотов в движении. Это можно заметить по приборам на панели авто;
  5. Увеличение расхода топлива. Бензина хватает на меньшее расстояние, чем раньше. Приходится чаще заезжать на АЗС;
  6. ДВС глохнет на холостом ходу. Прекращение его работы происходит неожиданно и без видимых причин;
  7. Детонационные стуки при работе двигателя. Он работает с частыми неприятными резкими звуками;
  8. Мотор запускается не с первого раза или не запускается совсем;
  9. На бортовом компьютере или при диагностике тестером выявляются ошибки 0335 или 0336. Они указывают на неполадки в работе датчика, плохой сигнал или его отсутствие.

Если датчик коленвала ВАЗ 2114 неисправен, могут присутствовать все названные выше признаки или некоторые из них. Иногда симптомы пропадают на время, а затем появляются и усиливаются вновь. Похожие признаки могут указывать и на иные проблемы в работе авто. Например, автомобиль может вести себя похожим образом при поломке ДМРВ и иных деталей и систем. Поэтому установить точную причину поможет только проверка детали.

Схема работы

Рассмотрим более подробно эти принципы.

  1. Синхронизация происходит посредством ДПКВ специальной гребенки, выполненной из металла, которая в свою очередь закреплена на центральном шкиве коленвала, имеющую жесткую фиксацию, благодаря чему скорости выравниваются.
  2. По периметру данной гребенки имеются выступы, эти выступы расположены относительно друг друга на равноудаленном расстоянии, за исключением одного. Как правило, все гребенки имеют один пропущенный выступ, это необходимо для фиксации ВМТ первого цилиндра.
  3. Движение коленчатого вала на определенной скорости приводит в действие эту гребенку, что в свою очередь производит индуктивное поле на концевике датчика, номер которого можно узнать на его корпусе.
  1. Считывающая гребенка расположена таким образом, чтобы после пробела двух выступов, концевик ДПКВ понимал, что до ВМТ приходится определенный угол, заданный в программе ЭБУ.
  2. Как правило, каждый выступ означает определенный угол расположения коленвала. Первый выступ после пробела фиксирует на датчике нахождение ВМТ первого цилиндра. Как говорилось ранее, выступы на гребенке образуют магнитное поле на концевике датчика, тем самым сигнализирует о данном положении вала.
  1. Количество таких сигналов напрямую зависит от числа выступов на гребенке. Точное положение вычисляется благодаря пробелу между выступами, что в свою очередь увеличивает временной интервал импульса за счет данного пробела.
  2. Таким образом, ЭБУ благодаря данной информации производит контроль всех систем питания силового агрегата. Он управляет импульсами 12 вольт на открытие того или иного клапана конкретной форсунки, а также управлению подвергаются катушки зажигания.

Как не опытному в авто ремонте хозяину понять в чем причина неполадок

Существуют несколько вариантов поломки, причина будет одна, хотя признаки разные:

  1. Если датчик накрылся совсем, мотор заглохнет и дальнейший запуск невозможен, то же самое даст обрыв питания в цепи, поэтому для начала проверяем не пропало ли питание.
  2. Двигатель запускается, однако вибрирует и работает не стабильно в режиме холостых оборотов.
  3. Ощутимое снижение мощности мотора, а при разгоне наблюдаются провалы
  4. Повышенный расход горючего

Вариант поломки номер один – выявляется проверкой цепи питания и выявлением неработающего элемента, замена естественно.

Второй вариант диагностировать труднее, поломка прочих элементов, и неполадки с зажиганием могут вызвать подобные же неприятности.

Если расход горючего увеличился, это может быть вызвано капризами лямбда зонда, датчика воздуха либо дроссельной заслонки. Эти неполадки тоже повышают расход горючего и вызывают нестабильность холостых оборотов.

Функциональное предназначение

На сенсор, фиксирующий позицию коленвала, возложено выполнение двух главных задач:

  • Фиксирование моментов прохождения поршнями ВМТ и НМТ.
  • Измерение углового положения коленвала.

На основе сведений, которые отправляет ДПКВ, ЭБУ корректирует ряд параметров:

  • Время срабатывания форсунок для дозированной подачи топлива.
  • Когда включать подачу топлива.
  • Моменты срабатывания свечей зажигания.
  • Продолжительность работы клапана адсорбера, включая время его включения.
  • Регулировка угла поворота распредвала.

Современные двигатели с конструктивной точки зрения претерпели не так много изменений. Ключевой период — переход от карбюраторной системы на инжекторную, которая получила признание большинства специалистов. Дальнейшее развитие заключается в усовершенствовании текущих узлов, и возможное применение новых устройств.

Сложность силовых установок с каждым разом только повышается для извлечения выгоды и минимизации ущерба окружающей среде. Исходя из этого список задач «мозга» любого автомобиля (так зовется сам компьютер или ЭБУ) растет. Но если сенсор не будет передавать необходимые сведения, работоспособность двигателя изменяются не в лучшую сторону.

Как устроен сенсор

До того, как перейти к рассмотрению методик, как проверить датчик коленвала тестером, стоит изучить его устройство. Конструктивно это сердечник, изготовленный из стали, который обматывает медный провод. Все это помещается в корпус из пластика. Вся проводка изолируется друг от друга при помощи компаундной смолы.

Для выполнения задачи шкив коленвала оборудуется специальным маркерным диском, где имеется своего рода метка — обычно на нем 60 зубьев, но двух нет, следовательно, их уже 58. Они равноудалены друг от друга ровно на 6°. Как раз пустой промежуток, образованный отсутствующими зубцами, должен фиксироваться сенсором.

И как раз, таким образом, система зажигания синхронизируется с подачей питания в двигателе. Это позволяет сформировать топливовоздушную смесь с нужным соотношением топлива и воздуха (1:14,7) для ее полного сгорания.

Типы сенсоров и принцип работы

Существует несколько их разновидностей, однако фиксация промежутка производится по общей методике. Собственно сами они могут быть такими:

  • Индукционные
  • Оптические
  • Датчики Холла.

Работа индукционного сенсора основывается на явлении электромагнитной индукции. Пока вращается коленвал, зубцы изменяют магнитное поле датчика коленвала, в результате чего рождаются наведенные импульсы напряжения.

У оптического аналога вместо намагниченного сердечника — светодиод. Он излучает луч, который воспринимается приемником, расположенном с другой стороны. Синхронизация также производится с помощью специальных зубьев (пазов). Задача последнего устройства заключается в фиксации прерываний светового луча, из-за чего формируется импульс напряжения, и он уже направляется к ЭБУ.

Сенсоры Холла функционируют по одноименному физическому эффекту. Здесь присутствует интегральная схема, которая располагается сразу за магнитом и зубцы как раз проносятся мимо нее. Когда зубья проходят непосредственно под схемой, изменяется величина магнитного поля, которое пронизывает элемент Холла. За счет этого формируется милливольтный сигнал напряжения. При этом сама интегральная схема выдает прямоугольные импульсы и тот участок, где отсутствуют два зуба, будет заметно продолжительнее. Обычно датчик Холла трехконтактный — питание +5 Вольт (+12В), «земля», сигнальный выход.

Симптоматика

С типами датчиков положения коленвала мы уже ознакомились, теперь стоит затронуть признаки их неисправности. Вне зависимости от конструкции ДПКВ, признаки его плохой работоспособности всегда одни и те же:

  1. Динамические качества автомобиля начинают ощутимо падать. Правда такой симптом указывает на другую неисправность, тем не менее имеет смысл проверить ДПКВ.
  2. Обороты силового агрегата самопроизвольно изменяются.
  3. Когда автомобильная силовая установка работает вхолостую обороты и вовсе начинают «плавать».
  4. Возникновения детонации вследствие динамической нагрузки.
  5. Если же электронный элемент и вовсе вышел из строя, то двигатель уже не запуститься.

Также стоит учитывать, что при такой поломке всегда зажигается аварийный индикатор «Check Engine». Правда это не будет указывать именно на неисправность датчика положения коленвала, но это явный сигнал о том, что какая-то система в двигателе имеет неисправность.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

  1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.
  2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
  3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

Осциллограмма исправного датчика

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

Разъем ДПКВ ВАЗ 2114

Используя ключ на «10» выкручиваем крепёжный болт.

Снятие датчика коленвала на ВАЗ 2114

Извлекаем ДПКВ ВАЗ 2114

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.
