Интеркулер в автомобиле: принцип работы устройства и способы ремонта своими руками

Работа двигателя без интеркулера

Все транспортные средства раньше прекрасно работали без этих устройств. Под капотом в них гораздо больше свободного пространства. При этом автомобили без интеркулера имеют меньший вес. Механики утверждают, что эксплуатация автомобиля без такого узла вполне возможна. Тем не менее, специалисты не советуют долго эксплуатировать автомобиль без него, если этот узел предусмотрен конструкцией машины.

Снятие или отключение интеркулера приведёт к потере заявленной производителями мощности. Это также может вызвать перегрев двигателя и его повышенный износ. Поэтому если узел вышел из строя, то его можно ненадолго отключить. Но при первой же возможности надо восстановить предусмотренную схему работы двигателя.

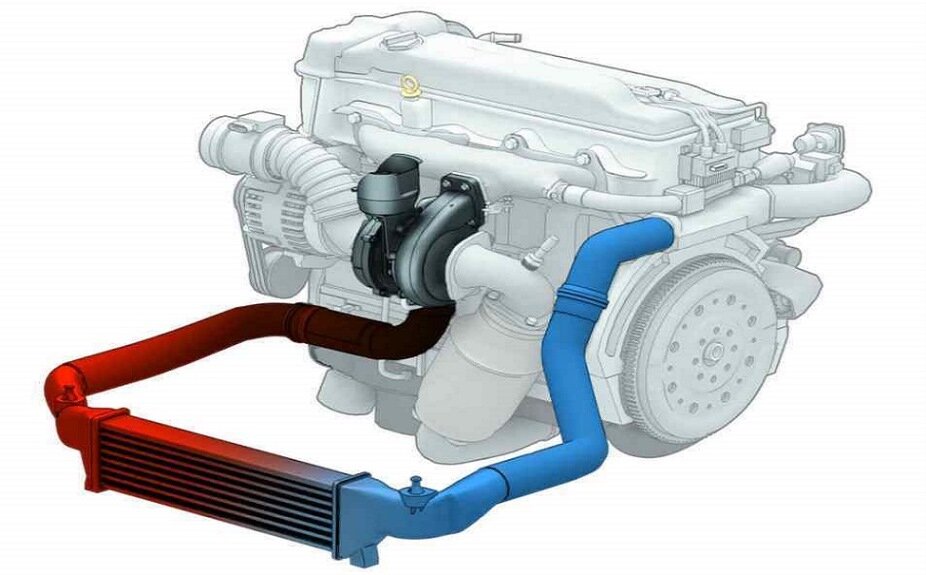

Устройство и принцип работы

Это довольно простое устройство, по своему внешнему виду напоминающее радиатор охлаждения в двигателях внутреннего сгорания. Принцип работы также не отличается сложностью — разогретый воздух охлаждается благодаря прохождению через систему трубок и сот, где на него воздействует либо жидкость, либо встречный поток охлажденного газа.

Таким образом по принципу охлаждения выделяют два основных типа:

• воздух — вода;
• воздух — воздух.

Устанавливают радиатор интеркулера в различных местах под капотом: со стороны левого или правого крыла, непосредственно за бампером перед основным радиатором охлаждения, сверху над мотором. Большинство автопроизводителей устанавливают решетку интеркулера либо сбоку возле крыла, либо за бампером, так как площадь охлаждения будет большей, соответственно работать устройство будет более эффективно.

Стоит заметить, что даже при охлаждении входящего атмосферного кислорода на 10 градусов можно достичь улучшения тяговых показателей силового агрегата на 5 процентов. Более того, согласно исследованиям, охлажденный воздух можно дополнительно сжимать, из-за чего его объем поступления в цилиндры увеличивается.

//www.youtube.com/embed/wUVfKJsPc8s

Изделие устанавливают в передней части авто, позади бампера или радиаторной решетки (между впускным коллектором и турбонагнетателем). Это позволяет агрегату захватывать первый, прохладный воздух, идущий в машину. В процессе работы устройство охлаждает попадающие в него воздушные массы почти на 70%.

Интеркулер можно установить и на нетурбированном моторе, но в этом нет никакой необходимости, так как такие силовые агрегаты используют не сжатый, а обычный воздух.

Теплообменник этого типа не просто понижает рабочую температуру и предупреждает преждевременный износ двигателя, но и позволяет улучшить эксплуатационные характеристики авто.

Почему такой элемент не встретить на атмосферных ДВС? В таких двигателях кислород поступает за счет разрежения во впускной системе (оно создается, когда поршень двигается вниз). На турбированных же воздух нагнетается принудительно крыльчаткой компрессора. Так как кислорода больше, а объем впускной системы маленький (не более чем на атмосферных ДВС), то он начинает сжиматься. Из законов физики мы знаем, что при сжимании воздух нагревается. Чем это вредно? Горячий воздух – враг ДВС. Он влияет на производительность мотора, также может случиться детонация. Чем холоднее воздух, тем лучше. Поэтому интеркулер и устанавливается на турбированные авто (зачастую его устанавливают за фильтром перед коллектором).

Ремонт интеркулера своими руками

Ремонт детали начинается с её демонтажа. Конкретные действия по снятию описывать нецелесообразно, поскольку всё зависит от места и способа установки детали в автомобиле. К примеру, если деталь установлена над мотором, её просто «сдёргивают» ослабив хомуты. Когда интеркулер установлен одним блоком с радиаторами (основным, АКПП, кондиционера), придётся приложить некоторые усилия.

Для полноценного ремонта необходимо провести демонтаж детали

После снятия детали предпринимают следующие шаги:

1. Очистка. По времени эта процедура может длиться около 2-3 часов. Особенно трудно избавиться от масляных подтёков. Но удалить все загрязнения необходимо: от качества выполненной работы будет зависеть работа интеркулера в дальнейшем. Для чистки снимают все детали и отсоединяют патрубки. Внешнюю поверхность и каналы тщательно промывают специальной автохимией, а для лучшего удаления масла замачивают на несколько часов. Применять бензин и другие растворители масла нельзя: они могут повредить материал, из которого изготовлена деталь.
2. Заделывание трещин. Треснувший элемент снимают с корпуса детали, зачищают место повреждения напильником и напаивают на него платину-заплатку. Материал вставки должен совпадать с материалом снятой трубки.
3. Опрессовка в водяной ванне или проверка дымогенератором. Перед установкой отремонтированной детали на место не лишней будет проверка качества ремонта. Это избавит автомобилиста от необходимости повторного снятия в случае некачественно выполненной работы. Настоящая проверка детали – это поездка на достаточной скорости. Если мотор работает с былой мощью, и во время «перегазовок» не раздаётся посторонний свист, значит, работоспособность детали восстановлена.

Справиться с мелким ремонтом и техническим обслуживанием интеркулера вполне под силу любому владельцу автомобиля. В случае серьёзной поломки или при необходимости замены модели на более совершенную, стоит обратиться к специалистам авторемонтной мастерской.

• Как выполнить ремонт интеркулера своими руками?
• Какие бывают неисправности связанные с работой интеркулера
• Разрыв интеркулера
• Проблемы с патрубком
• Как запаять интеркулер
• Необходимые инструменты
• Процесс ремонта
• Ремонт патрубков
• Набор инструментов
• Процесс ремонта
• Как продлить жизнь интеркулеру
• Чистка интеркулера своими руками
• Что нужно для чистки
• Как почистить интеркулер

Как известно, интеркулер используется для охлаждения турбины силового агрегата, а значит, выход из строя этого элемента и несвоевременное устранение появившихся неприятностей обязательно приведут к падению мощности самой турбины и к последующей поломке силового агрегата.

Столкнувшись с неисправностями интеркулера, важно знать на какие симптомы обращать свое внимание, ведь только разобравшись в проблеме вы сможете грамотно ее решить

Какие бывают неисправности связанные с работой интеркулера

В процессе эксплуатации интеркулера вы можете столкнуться с разными проблемами, но наиболее распространенными из них являются разрыв агрегата или проблемы с его патрубком.

Разрыв интеркулера

Как всем известно: где тонко — там и рвется, а это значит, что при нарастании давления в системе, интеркулер может просто разорвать. Это крайне неприятная проблема и тут у вас два выход: либо узнать как запаять интеркулер, либо заменить его новой деталью.

Проблемы с патрубком

На проблему с функционированием патрубка, в первую очередь, указывает появление масла на стыке его крепления. Если вы заметили смазочную жидкость в патрубке, ведущем от турбины к интеркулеру, значит необходимо заменить специальное уплотнительное кольцо, соединяющее деталь с турбокомпрессором.

Если же это не поможет, тогда, возможно, придется менять патрубок.

В некоторых случаях, при слишком высоком давлении в системе, патрубок может сорвать с места. Это явление сопровождается громким звуком и появлением густого черного дыма из подкапотного пространства.

Как запаять интеркулер

Об основных неисправностях интеркулера и о том, как они проявляются, мы с вами уже поговорили, теперь нужно ответить на главный вопрос: «Что делать в такой ситуации?». Тут все просто: ремонтировать или менять. Предположим, что вы решили бороться с проблемой путем сварки интеркулера.

Необходимые инструменты

Для выполнения процедуры, вам необходимо подготовить определенные инструменты и материалы, к которым относят: напильник, чистое полотенце, алюминиевые или медные вставки, паяльник и отвертку.

Для выполнения ремонта методом холодной сварки, нужно иметь в наличии соответствующий «сварочный» состав и герметик.

Назначение интеркулера

Итак, интеркулером называется дополнительное охлаждающее устройство, обеспечивающие охлаждение воздушных масс, которые поступают из наддува, на турбированном движке. Устройство и принцип работы интеркулера напоминает обычный радиатор. И все-таки следует более подробно остановиться на том, зачем нужен.

Система охлаждения автомобиля

Можно выделить 2 главные функции охлаждающих устройств:

• понижение температурных значений нагнетаемого воздуха;
• уменьшение давления наддува.

Понижение температур

Интеркулер, рассчитанный на охлаждение воздушного потока до температуры внешней среды, можно было бы назвать стопроцентно эффективным. Но достигнуть таких больших значений практически нереально. Поэтому наилучшим вариантом признано устройство, функционирующее на 70%. Именно такое устройство чаще всего используется для дополнительного охлаждения при работе силового агрегата.

Понижение давления

К снижению давления ведет противодействие воздушных масс, создаваемое интеркулером. Со своей стороны, это предполагает некоторые конструкционные ограничения, поскольку превышение понижения давления даже на 1-2 атмосферы недопустимо. Иначе говоря, устройство служит для извлечения тепловой энергии из воздуха, нагревающегося в процессе сжатия в компрессоре.

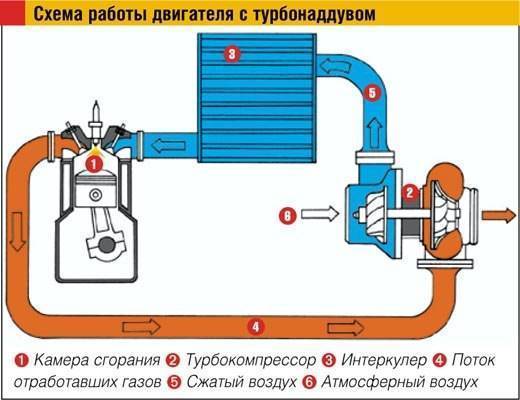

Схема интеркулера

Разновидности конструкций

В настоящее время интеркулер используется повсеместно, на различных видах автомобилей. Его можно встретить, как на бензиновых, так и на дизельных машинах.

Первый и наиболее распространённый вид интеркулера относится к воздушному типу теплообменников. Он представляет собой некого рода батарею, состоящую из трубок, соединённых между собой пластинами. И те, и другие выполняют функцию теплоотводящих элементов.

В среднем, такой тип промежуточного охладителя способствует тому, что, проходящая через него воздушная смесь, охлаждается до 45-50 градусов. Его наличие позволяет увеличить мощность мотора на 15-20%. Наибольший положительный эффект от работы теплообменника прослеживается при движении со скоростью не менее 40 км/ч.

Несмотря на все достоинства представленного устройства, есть у него и один достаточно существенный недостаток. В силу своих функциональных особенностей, интеркулер «воздух-воздух» очень громоздкий.

В заводских условиях, решить эту проблему удаётся без особых затруднений. Куда сложнее смонтировать данное устройство, есть возникла необходимость оснастить свой автомобиль турбокомпрессором в гаражных условиях. В данном случае, нередко возникает необходимость внесения изменений в конструкцию кузова авто, что влечет за собой массу неудобств.

Следующий вид теплообменников принято называть водным. Рабочей средой в данном случае является вода или хладагент. Внешне, такой типов интеркулера разительно отличается от представленного ранее вида.

• Во-первых, он более компактный, чем его воздушный аналог. Стоит отметить, что вода, в отличие от воздуха, обладает куда большей теплоёмкостью. Этим и объясняется хорошая теплоотдача данного устройства.
• Второе, не менее существенное преимущество – высокая эффективность.

Сопоставительный анализ двух систем показал, что водный теплообменник в разы превосходит воздушный по основным рабочим показателям.

Всем хорош водный интеркулер, но всё же есть у него один минус. Кроется он в конструктивных особенностях устройства. Дело в том, что для обеспечения полноценной работы интеркулера, он оснащается датчиком температуры, блоком управления и водяным насосом. Каждый из представленных компонентов системы требует систематической диагностики и своевременного обслуживания.

Помимо этого, в случае поломки одного из этих узлов, владелец авто будет вынужден заплатить достаточно большие деньги. Именно поэтому, с целью удешевления, на большинстве бюджетных авто монтируется именно воздушный аналог данного устройства.

Интеркулер или охладитель надувочного воздуха.

120 — 180°С, 1°F равен 1,8°С) в зависимости от используемого ТКР, давления наддува, температуры окружающего воздуха и т.д. Необходимо охладить его для того, чтобы увеличить его плотность. Это поможет уменьшить склонность мотора к детонации и повысить отдачу двигателя.

Горячий воздух из турбины проходит через трубки внутри интеркулера. При этом происходит теплообмен. Трубки нагреваются, а воздух охлаждается. Забортный воздух (или вода, если интеркулер жидкостный) обдувает трубки и оребрение, механически с ними связанное, охлаждая их. Опять происходит теплообмен, но теперь между трубками и забортным воздухом. Таким образом, тепло переходит из наддувного воздуха через интеркулер в забортный воздух.

Виды интеркулеров

Бывает несколько видов интеркулеров: «воздух/воздух» и «воздух/вода». Существуют и специальные виды интеркулеров, которые могут охладить поступающий воздух до температуры ниже температуры окружающей среды. Такая высокая эффективность достигается благодаря применению льда или нитроса (закиси азота).

Интеркулеры «воздух/воздух»

Самостоятельная очистка интеркулера дизельного двигателя

После устранения неисправностей, которые привели к выбросу масла в охладитель, необходимо осуществить очистку интеркулера. Данная процедура нужна для того, чтобы воздух нормально охлаждался, а остатки моторного масла в воздушном радиаторе не смешивались с подаваемым турбиной воздухом.

Попадание смеси масла и воздуха в цилиндры снижает эффективность работы дизельного двигателя, приводит к сильному нагарообразованию и коксованию, изменяются условия сгорания топливно-воздушной смеси и т.д. В критических случаях возможно даже возгорание моторного масла в цилиндрах и перегрев дизельного двигателя.

1. Чтобы почистить интеркулер своими руками потребуется его демонтаж. Очистка от моторного масла предполагает использование специальных клинеров-очистителей, которые широко представлены в продаже. Перед использованием обязательно соберите информацию о том, можно ли использовать выбранное средство для очистки интеркулера конкретного автомобиля.
2. Не рекомендуется промывать интеркулер бензином или керосином, различными растворителями и другими агрессивными составами. Определенные охладители могут состоять из таких материалов, которые легко разрушаются под воздействием агрессивных средств очистки. В подобной ситуации существует риск полностью вывести устройство из строя.
3. Что касается воздушных охладителей, для их снятия нужно выкрутить крепежные болты и снять хомуты. Демонтаж жидкостного охладителя потребует тщательного изучения инструкции.
4. Промывать охладитель необходимо в строгом соответствии с указаниями производителя, которые указаны на упаковке очистителя. После промывки необходимо тщательно смыть остатки химии при помощи проточной воды.
5. Многие автолюбители для очистки подкапотного пространства используют Керхер. В случае с мойкой охладителя можно также использовать данный способ. Необходимо отметить, что подавать воду нужно строго под небольшим давлением. Соты охладителя достаточно хрупкие, вода может повредить устройство при интенсивной подаче.
6. Промывку необходимо повторять до того момента, пока из радиатора не начнет вытекать чистая вода. По окончании необходимо хорошо просушить охладитель, чтобы исключить вероятность присутствия воды. Для ускорения процесса сушки интеркулер внутри аккуратно продувают сжатым воздухом с минимальным давлением.
7. Необходимо также тщательно промыть наружную сторону охладителя от пыли, грязи и остатков моторного масла. Завершающим этапом станет обратная установка очищенного устройства.

Каким брендам можно доверять

Если вы не гонщик-профессионал, можно покупать интеркулер от крупного концерна. Профессионалы обычно размещают личные заказы, над которыми работают лучшие специалисты. Для езды по городу подойдут изделия следующих производителей: Valeo (Франция), Behr и Hella (Германия), Nissen (Дания).

Дешевле обойдутся следующие: Thermotec (Польша), Klokkerholm и JP Group(Дания).

Относительно недорогие варианты предлагают следующие производители: NRF (Нидерланды), Ava Quality Cooling (Германия), Magneti Marelli (Италия). Они не позволят «выжать» 100% мощности, но и подавляющее большинство автовладельцев гонщиками не являются.

Способы применения

Эффективность работы такого охладительного оборудования становится заметна на скоростях, которые превышают отметку в 30 км/час. Кроме возможности повысить продуктивность, неправильное размещение сможет нарушить работу интеркулера, что приведет за собой неприятные последствия.

Также будет интересно: Провалилась педаль сцепления и обратно не возвращается, в чем проблема?

Чаще всего, интеркулер размещают в близости радиатора. Конкретно – перед ним, в зоне бампера. Это дает хорошую возможность соединиться с охлаждением от радиатора. Так системе нужно будет меньше нагромождений для полного функционирования (меньше труб). Очевидно, что раз сам радиатор работает на воде, то и интеркулер с водяной системой работы будет продуктивнее в своем КПД, а также сэкономит больше места. Кстати, делая тюнинг Пассата Б3 можно тоже в него интеркулер устанавливать.

Рекомендуем: Принцип работы и особенности турбонаддува на бензиновых и дизельных двигателях

Но даже систему «воздух-воздух» все равно эффективнее размещать именно в этом положении. Также приемлемо смотрится дополнительное охлаждение над мотором, а также со стороны любого крыла. Но вообще, расположение теплообменника должно быть удобным и простым для монтажа, поэтому его лучше всего разместить спереди, как и говорилось выше.

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

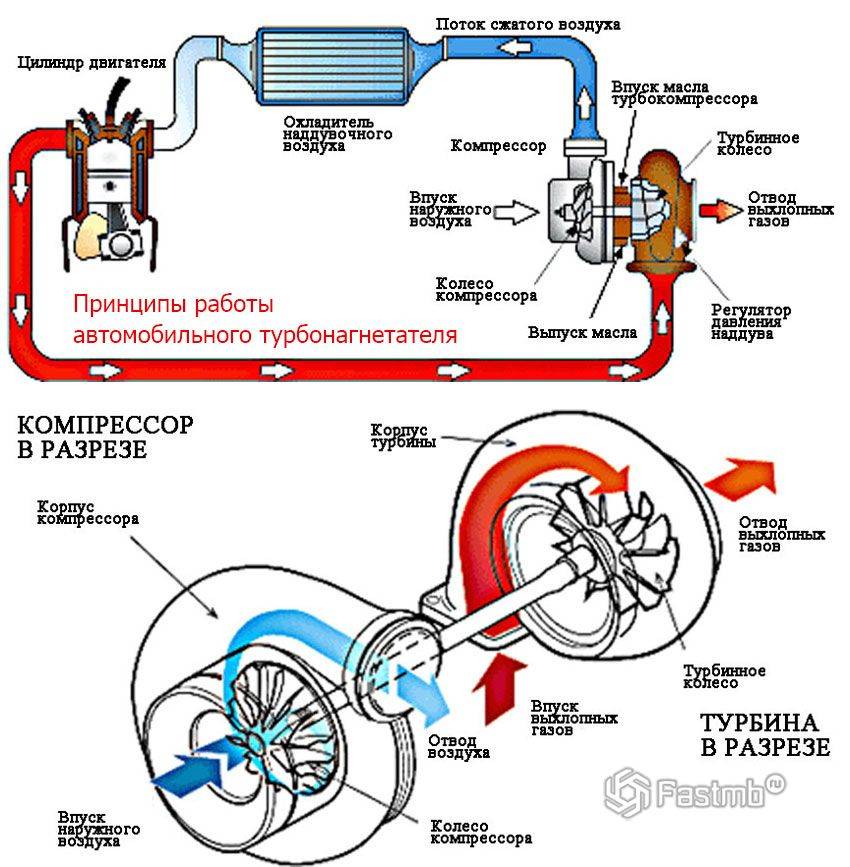

Принципиальная схема

Чтобы понимать, как работает турбина, следует ознакомиться с порядком функционирования ДВС.

Как правило, большинство моторов четырехтактные поршневые, их работа всегда под контролем клапанов впускной и выпускной групп. Один цикл работы составляет четыре такта, которые проходят за два полных оборота коленчатого вала. Принцип работы турбины на дизельном двигателе довольно прост и состоит из следующих действий:

• впуск – поршень идет вниз, давая возможность проникать воздуху через впускной клапан;
• компрессия – в этот момент горючая смесь сжимается;
• процесс расширения – горючее входит под давлением и загорается;
• выпуск – поршень идет вверх, выпуская газ.

Интеркулер: Для чего он нужен, и как работает

Все японские турбовые автомобили, за совсем уж редким исключением, выходя с заводского конвейера, получают интеркулер (охладитель воздуха). Однако, в отличие от подобных автомобилей других производителей, японцы предпочитают ставить охладитель либо под капот, либо в крыло, но никак не в передний бампер. В последнем случае охладитель будет фронтальным. Подобные кулера называются FMIC — front mount intercooler. О них сейчас и поговорим.

Итак, турбина сжимает воздух, создает давление и те самым повышает температуру этого воздуха. Более того, чем выше температура воздуха в атмосфере, тем больше нагревает его турбина при сжатии. Нагретый воздух поступает во впускной коллектор. Чем сильнее он нагрелся, тем меньше его плотность, а вместе с тем в нем меньше молекул кислорода. Следовательно, в смесь поступает меньше бензина, а значит и мощность будет меньше. Обычные подкапотные или «крылатые» интеркулеры плохо обдуваются и имеют небольшую площадь. Более того, подкапотные кулеры еще и нагреваются от двигателя. Ситуация особенно усугубляется в летние жаркие месяцы.

Выбирать интеркулер нужно под определенную мощность конкретного автомобиля. При этом стоит брать его с запасом в 100-200 лошадиных сил. Благодаря такому шагу, получится избежать ненужных потерь мощности, а на лаг все это не окажет никакого влияния. Патрубки и трубы следует выбирать в соответствии с диаметром дроссельной заслонки выпускного коллектора. Стоит также учитывать размер выходного отверстия на тот случай, если заслонок несколько.

В идеальном варианте схема подключения должна быть такой, чтобы длина патрубков была как можно более короткой. Диаметр труб, в свою очередь, должен увеличиваться по мере удаления от турбины, а вход в интеркулер нужно стараться сравнять с диаметром дроссельной заслонки. Рекомендуется изолировать теплонепроводящим материалом трубы, идущие под капотом в зонах возможного нагрева.

Сам же интеркулер лучше всего будет установить в переднем бампере, так чтобы он был спереди от основного радиатора двигателя и радиатора кондиционера. Достаточно часто для этого приходится подрезать бампер. Перед кулером рекомендуется поставить сетку, дабы воспрепятствовать попаданию мелких камней и прочих посторонних предметов. Грамотно установленный фронтальный интеркулер сразу же положительно повлияет на мощность автомобиля.

Автомобилистам, и не только начинающим, важно знать, как не сжечь стартер в автомобиле. Это позволит существенно сократить расходы на автомобиль

Виды

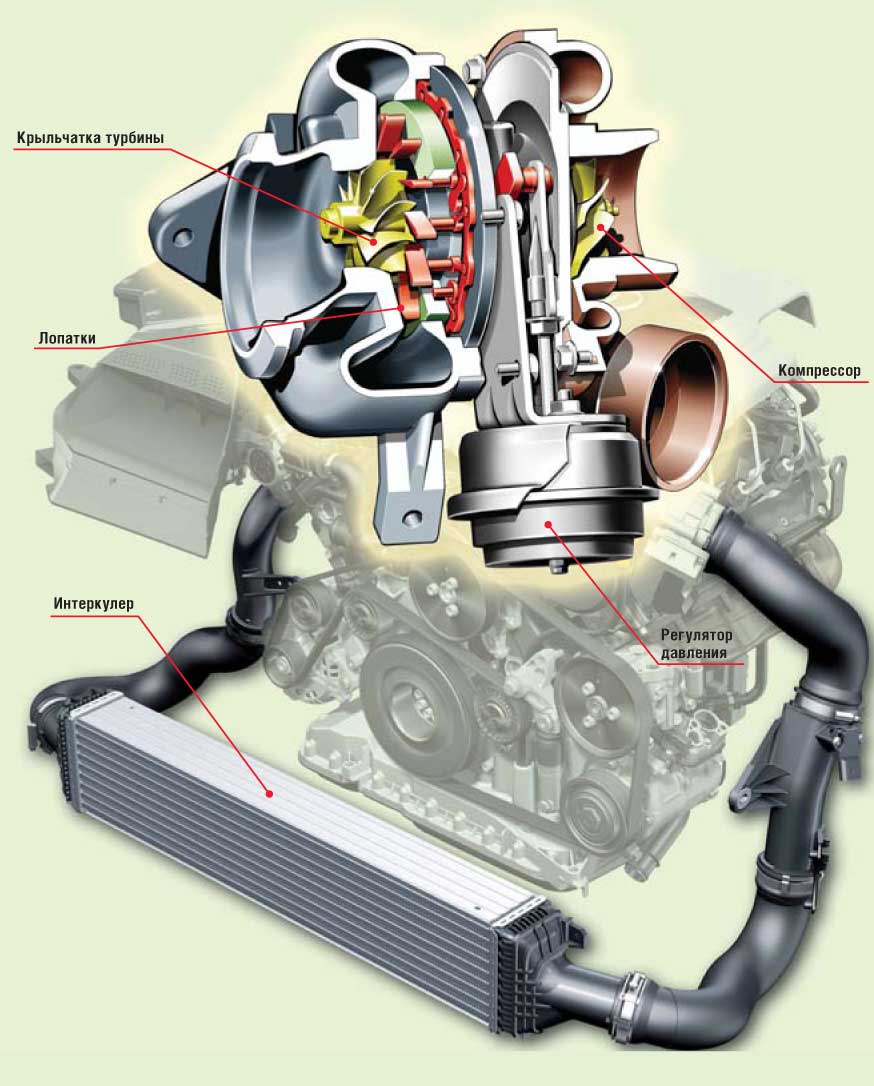

Устройство и конструкция интеркулера для дизельного и бензинового двигателя могут несколько отличаться. Причём дело не в типе используемого топлива, а конструктивных особенностях и используемых рабочих сред самого элемента для дополнительного охлаждения.

Учитывая эти характеристики, все автомобильные интеркулеры делятся на 2 категории:

• водяные;
• воздушные.

Исходя из названия, уже становится понятно, в чём основное отличие между двумя конструкциями. Но их следует рассмотреть более детально.

Воздушные устройства

Именно воздушные интеркулеры конструктивно считаются самыми простыми. Это ряд из трубок, которые соединяются между собой специальными пластинами, установленными в ряд.

Задачей такого элемента является пропуск по трубам воздуха, который поступает из внешней среды. Функция пластин также предельно понятная. Они увеличивают параметры площади теплоотдачи. Это позволяет воздуху успевать достаточно охладиться перед выходом на турбокомпрессор.

Воздушный интеркулер для автомобиля

Автомобильные интеркулеры воздушного типа способны снижать температурные показатели примерно на 40-50 градусов Цельсия, подавая затем охлаждённый воздух на турбину. Конструктивные особенности и принцип работы позволяют повысить эффективность мотора примерно на 10-15%. Такой прирост мощности можно хорошо ощутить, разогнавшись хотя бы до 60-90 километров в час. При движении в трафике на скорости около 30-40 километров в час изменения незаметные водителю.

Такие устройства часто называют воздух-воздух. Для их установки обычно используется 3 зоны:

• боковое пространство около крыльев автомобиля;
• непосредственно за передним бампером;
• в подкапотном пространстве над мотором.

Монтаж за бампер и около крыльев считается более оптимальным для такого типа интеркулеров. Это объясняется тем, что такое расположение гарантирует интенсивный обдув.

Воздушные конструкции предпочитают устанавливать на грузовые автомобили и внедорожники. Среди основных недостатков выделяют крупные размеры и солидный вес оборудования.

Водные

По показателям эффективности водные или водяные интеркулеры объективно опережают воздух воздушных конкурентов. Это объясняется простым внедрением в систему воды, которая сама по себе выступает как качественный охладитель. Интенсивность поглощения тепла у воды выше, чем у воздуха. Во много гениальное решение своего времени.

Но применение воды в охлаждении не является единственным отличием между интеркулерами. Разработчики сумели значительно уменьшить размеры конструкции, что позволило занимать минимум пространства под капотом автомобиля без потери эффективности. Но справедливости ради следует добавить, что дополнительно придётся искать, куда поставить температурный датчик и насос.

Эффективность действительно возросла, причём в несколько раз. Средний показатель снижения температуры составляет 60-70 градусов Цельсия. Именно на столько интеркулер способен изменить температуру воздуха перед его попаданием на турбонагнетатель.

Но есть ещё более совершенные модели, чем просто водные ИК. Это устройства, где охладителем выступает специальный хладагент. Для этого задействуют антифризы, тосолы и даже жидкий азот. Свойства самих охлаждающих жидкостей позволяют им примерно в 2 раза увеличить теплоотдачу, если сравнивать с классическими водными устройствами.

Создать полноценный образ идеального интеркулера из водного элемента охлаждения не получится. Это обусловлено наличием определённых недостатков. Такие детали конструктивно сложнее, за функционирование ИК отвечают температурные датчики, насосы и блоки управления. Именно они регулируют и контролируют все процессы. Из-за этого цена на ремонт оказывается более внушительной. Да и сами поломки порой сложно устранить. Если систематически не следить и не контролировать температуру охлаждающей жидкости, можно столкнуться с серьёзными и внезапными неприятностями.

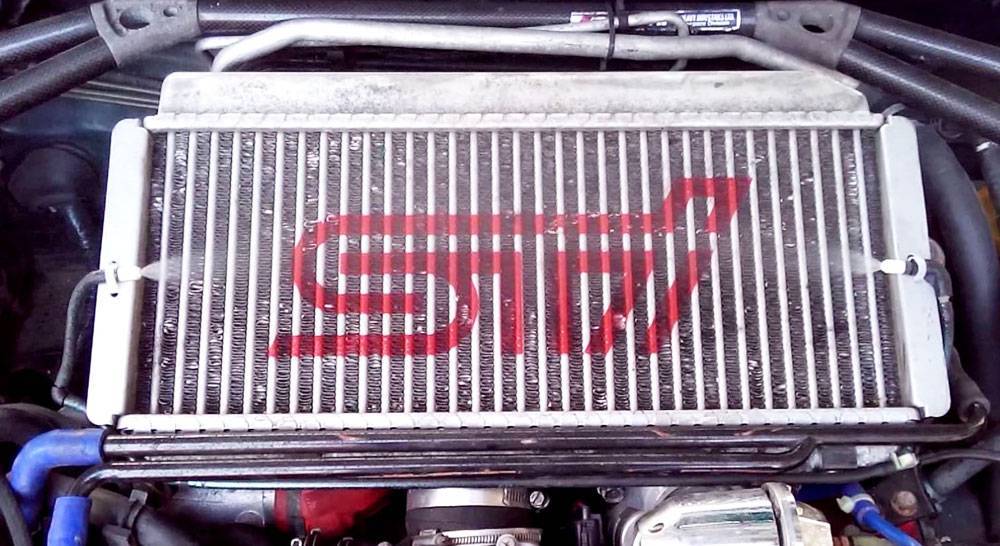

Водный интеркулер на Субару

Такая ситуация привела к тому, что на машины среднего ценового сегмента устанавливают более дешёвые интеркулеры воздушного типа.

Это не предел, поскольку существуют особые охладители, устанавливаемые на спортивные машины. В основном это спецпроекты, предназначенные для гонок. Их специальные интеркулеры называют кастомными. Разница между стандартными моделями в том, что процесс охлаждения осуществляется за счёт применения специальных жидкостей и льда.

что такое интеркулер в авто?

Интеркулер — фундаментальная часть системы турбонаддува.
Интеркулер — радиатор или теплообменник, помещенный между компрессором и впускным коллектором. Цель устройства: извлечь тепло из воздушного потока, который нагревается при сжатии в компрессоре. Следовательно, качество интеркулера оценивается способностью удалять это тепло. Максимальное использование полезных качеств интеркулера при минимуме проблем, которые он создает — техническая задача, которую необходимо решить прежде, чем удастся создать правильную турбосистему с промежуточным охлаждением.
Есть много критериев, которыми руководствуются при создании интеркулера. Основные среди них это максимальный отвод тепла, минимальные потери давления наддува, увеличения инерции потока.

тотже карбюратор ток сложнее

Грубо говоря, интеркулер — это промежуточный радиатор охлаждения воздуха, устанавливаемый на двигателях внутреннего сгорания, оснащенных турбинами. Интеркулеры устанавливаются и на бензиновых, и на дизельных двигателях.
Назначение интеркулера — уменьшить температуру воздуха, подаваемого в двигатель. Как известно, плотность воздуха тем больше, чем ниже его температура. В то же время, при нагнетании воздуха турбиной он разогревается, а значит, становится менее плотным, и количество поступающего к двигателю в единицу времени воздуха становится меньше. Значит, нужно охладить сжатый турбиной воздух, сделать его более плотным, что позволит двигателю с турбонаддувом развить большую мощность.
Отсюда становится понятно, почему интеркулеры не устанавливаются на нетурбированных двигателях: транспортные средства с двигателями, лишенными турбины, используют прохладный, не подвергавшийся сжатию, воздух из окружающей среды, прошедший только через воздушный фильтр.
Интеркулеры, как правило, устанавливаются в передней части автомобиля, сразу за бампером или решеткой радиатора, так, чтобы быть первыми на пути набегающего на автомобиль прохладного воздуха. Интеркулер охлаждает точно тем же способом, что и обычный радиатор охлаждения двигателя, только не воду, а воздух: по изогнутой трубке, снабженной многочисленными ребрами для повышения теплоотдачи, прокачивается воздух, сжатый турбиной; снаружи интеркулер обдувается более прохладным атмосферным воздухом.
Таким образом, воздух, прошедший через интеркулер, становится более холодным (в идеале его температура должна равняться температуре забортного воздуха, но для этого нужен промежуточный радиатор очень большого размера, так что обычно довольствуются примерно 70% снижением температуры прошедшего через турбину воздуха) и более плотным, что увеличивает мощность двигателя и повышает детонационный порог.
Основные производители интеркулеров, поставляемых на конвейеры европейских автопроизводителей — компании Behr и Nissens. Интеркулеры Behr и Nissens поставляются также и в собственной упаковке этих компаний для рынка запчастей, предназначенных для ремонта.

тина нана карбюратор

Интеркулер — фундаментальная часть системы турбонаддува.
Интеркулер — радиатор или теплообменник, помещенный между компрессором и впускным коллектором. Цель устройства: извлечь тепло из воздушного потока, который нагревается при сжатии в компрессоре

охладитель воздуха

Интеркулер — промежуточный охладитель наддувочного воздуха, представляющий собой теплообменник (воздухо-воздушный, водовоздушный) , чаще радиатор для охлаждения наддувочного воздуха. В основом используется в двигателях с системой турбонаддува.

он охлаждает нагнетенный воздух, нагретый турбиной для увеличения массовой доли кислорода в нем

Таким красивым словом можно понтанутся- «Типо Интеркулер Вау! «

Виды интеркулеров

Мы разобрались, что такое дополнительный радиатор, а теперь остановимся на том, какие виды интеркулеров ставят на машины. Отметим, что именно от конструкционных особенностей устройства имеют прямую зависимость его рабочие параметры и продуктивность в работе.

Воздушные радиаторы

Воздушные радиаторы пользуются большой популярностью у автомобилистов, их ставят на дизель при тюнинге машины для увеличения его производительности.

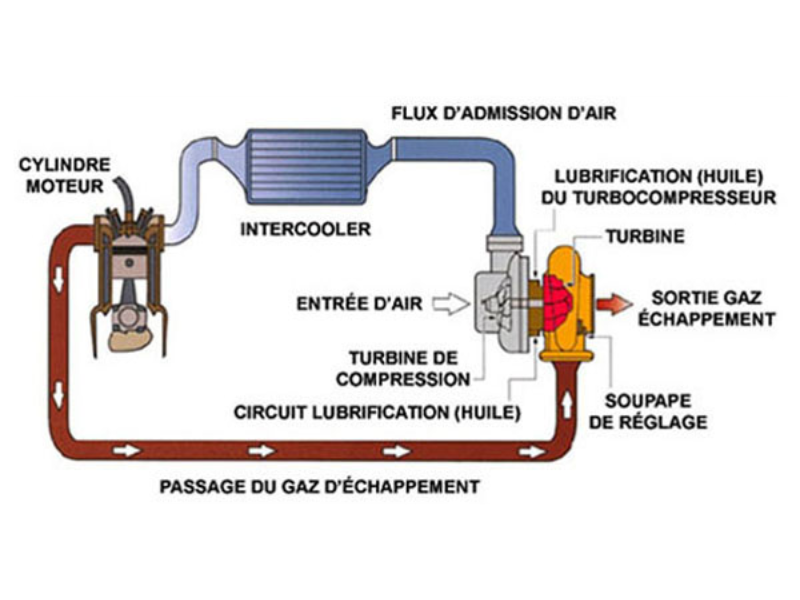

Схема дополнительного радиатора

Это радиатор, который состоит из трубок и пластинок. Из названия понятно, что процесс охлаждения осуществляется посредством воздуха, а, следовательно, его продуктивность зависит от габаритов интеркулера. В целях наибольшей рабочей эффективности (охлаждения), конструкторами использовалась модель, основанная на изменении длины трубок. Из-за этой конструктивной особенности возрастает площадь элемента, но, со своей стороны, значительное число изгибов является препятствием для воздушных масс, что сильно понижает давление.

Действие воздушного радиатора предполагает прохождение воздуха через трубки и пластины радиатора. В тонких трубках часто расположены маленькие перегородки. Ими создается турбулентность и повышается теплообмен. Такой радиатор делают, главным образом, из алюминия, но иногда применяется медь. Радиатор «воздух/воздух» может быть установлен в разных местах, но обычно это:

• пространство за бампером — монтаж в центре с изначальным врезом в бампер;
• над силовым агрегатом — на капоте создается отдельный заборник воздуха;
• пространство у одного из крыльев автомобиля.

Принцип работы радиатора

Водный интеркулер

Как действует воздушное охлаждающее устройство, мы рассказали, далее остановимся на интеркулере «воздух-вода». Данный тип устройства применяют гораздо реже, но из-за наличия некоторых особенностей в конструкции водный интеркулер обычно используют в условиях с ограниченным пространством, т. е. в таких случаях, когда для обычного устройства нет места под капотом автомобиля. Ключевыми составными частями водного устройства являются:

• электронный блок, управляющий процессом;
• радиатор;
• элемент, обеспечивающий теплообмен;
• помпа;
• трубки.

Конструкция водного интеркулера предусматривает наличие теплообменника, располагающегося вблизи от компрессора. Жидкости охлаждения, насыщаясь теплом, выводят его посредством радиатора, который располагается спереди, в окружающую среду. Заметим, что отвод тепловой энергии жидкостью осуществляется гораздо продуктивнее, в сравнении с воздухом. Но для обеспечения продуктивного поглощения температурного роста внутри теплообменника всегда должен присутствовать ее оптимальный объем.

Перед началом работы помпы, подающей охлажденную жидкость, теплообменник понижает температуру воздушной массы, которая подается в коллектор. Однако при нагреве воды ей необходимо время для остывания. Впрочем, кроме явных достоинств водного радиатора, он имеет существенные недостатки, например, усложненная конструкция теплообменника. Поскольку для корректной работы элемента необходимо подсоединение «лишних» патрубков, помпы, радиатора и центрального БУ. Это называется двухконтурной моделью охлаждения, и она создает некоторые трудности в процессе работы и ремонта. Эти причины способствуют невысокой популярности интеркулеров такого вида. Хотя при невозможности по тем или иным причинам установки воздушного устройства, водный интеркулер буквально спасает, и его положительные характеристики становятся очевидными, к примеру, в силовом агрегате TSI.

Особенности установки

Критерии для выбора

Выбор подходящего интеркулера для автомобиля — важное решение.
Необходимо учитывать несколько критериев:

• габариты;
• материал;
• мощность охлаждения;
• место установки;
• вид.

«Кулек» обязан влезать в свободное пространство моторного отсека,
подкрылка. Материал должен быть достаточно прочным, чтобы выдерживать
экстремальные температуры, давление. Лучше выбирать теплообменник с большой
контактной площадью. В месте установки должно быть свободное пространство,
интенсивный обдув. Жидкостный «кулек» работает эффективнее воздушного, но чаще
ломается и дороже стоит. Все эти соображения должны совпасть, чтобы получилось
выбрать лучший интеркулер для машины.

Интеркулер остужает воздух, увеличивая его плотность. Вот для чего он
предназначен. Это дополнительный радиатор. Машина с турбиной стоит больше. Но
технология полностью окупает вложения, поскольку охлаждение потока на 20°C
может увеличить производительность мотора на 6-10 процентов. Лучше не
демонтировать «кулек» из системы. Это приведет к перегреву и потере мощности
силового агрегата.
