Как заменить диск сцепления

Какие инструменты использовать при самостоятельной замене

В зависимости от марки машины и технической подготовки водителя избираются инструменты для самостоятельной замены узла сцепления. К ним можно отнести:

  • Карданный ключ;
  • Накидные ключи №17, 19, 13, 10, 15;
  • Направляющие для центровки диска сцепления;
  • Стопор маховика;
  • Торцевая головка на 8 или 13 для откручивания корзины.

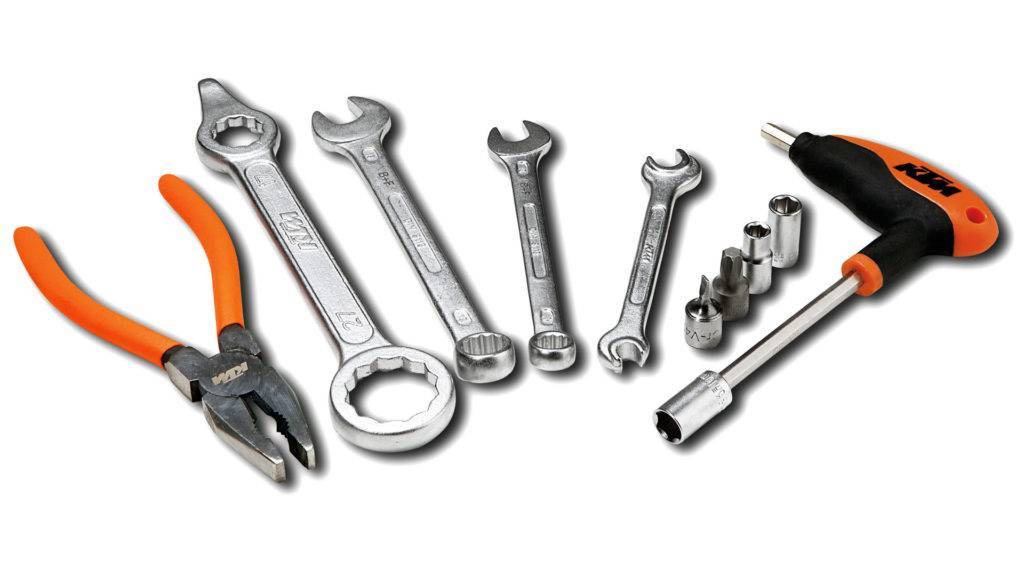

Набор инструментов автомеханика

После подготовки рабочего места и инструментария алгоритм действий таков:

  • Осуществить стопор ТС с помощью клиньев.
  • Кардан и рабочий цилиндр освободить от КПП.
  • С помощью накидного ключа выкрутить крепежные гайки, которые фиксируют съемную подушку КПП, затем убрать коробку от движка.
  • Когда маховик будет отведен, следует открутить болты на корзине, поворачивая коленчатый вал.
  • Образуется паз, через который следует снять диск. Чтобы извлечь саму корзину, нужно будет сдвинуть ее в направлении двигателя. После этого демонтируется вилка и выжимной подшипник.
  • Меняются все изношенные детали на новые.

Самостоятельная замена сцепления – процесс непростой и достаточно трудоемкий. Если за него берется непрофессионал, потребуется потратить не только время и силы, но и в случае неверной установки – значительные деньги на новую сборку элемента в правильном порядке. Механики в СТО устанавливают новое сцепление примерно за 5 часов, стоимость услуги – в среднем 3500 – 4000 руб. в зависимости от города и конкретного автосервиса. Рекомендуем своевременно отслеживать износ любых деталей автомобиля, в частности сцепления, чтобы избежать в дальнейшем больших проблем и затрат, а главное соответствовать безопасноти на дорогах общего пользования.

Порядок замены

Демонтаж КПП.

На передне- и заднеприводных авто эта процедура несколько отличается. В первом случае нужно снять приводные валы и поставить вместо них заглушки, открутить болты, отсоединить троса и кулиски, извлечь первичный вал КПП из подшипника в ДВС. Во втором – демонтируется муфта, которая соединяет коробку передач с карданным валом.

Замена элементов сцепления.

После того, как откручены болты корзины, с маховика снимаются все элементы сцепления

Важно, чтобы на его поверхности не было масла. В противном случае придется менять сальник, а если на старых дисках есть царапины или трещины — еще и корзину

Новый диск вставляется в корзину, а она надевается на маховик. Болты крепления закручиваются крест накрест.

Центровка диска проводится с помощью специальной оправки

Установка КПП.

При прокручивании вала коробки передач важно, чтобы он попал в шлицы маховика. При демонтаже и монтаже коробок на полноприводных авто или ТС с большим объемом двигателя используется лебедка.

Регулировка сцепления.

В зависимости от особенностей авто устанавливается шток или трос рекомендуемой длины

Настраивается свободный ход педали.

Замена вилки сцепления

Замену вилки сцепления на модели Газель бизнес сделать очень легко, для этого КПП снимать не потребуется. Такой ремонт тоже можно выполнить своими руками.

Читать дальше: Как по фио узнать номер машины

Для замены вилки отворачиваем два болта рабочего цилиндра сцепления (РЦС), цилиндр на шланге отводится в сторону. Старую вилку вынимаем и устанавливаем новую. Нужно следить, чтобы вилка попала на специальные отливы муфты выжимного подшипника, в противном случае нормального выжима педали сцепления не будет.

Установив новую вилку, через шток прожимаем руками РЦС, подводим его к местам крепления, фиксируем цилиндр болтами. Конечно, шланг сцепления можно открутить и устанавливать РЦС будет легче, но тогда придется прокачивать сцепление. У нас же описана замена вилки самым простым и оптимальным способом. » alt=»»> » alt=»»>

Какой стороной ставить диск сцепления к двигателю? Как правильно?

Имею собственный, печальный опыт, неправильной установки диска маховика, когда всё собрал и при первом пуске сцепление напрочь отсутствовало, да ещё и звуки скрежета были слышны. Пришлось заново снимать коробку и менять стороной диск. Технически произошло вот что:

Ступица диска упёрлась в опорный подшипник маховика, а демпферные пружины в болты крепления маховика. Из-за этого между диском и маховиком образовался зазор в несколько миллиметров (правильно – рабочая часть диска сцепления должна плотно прилегать к рабочей поверхности маховика)

Корзина с обратной стороны надавила на диск, что привело к тому, что диск зажало между корзиной и маховиком. Даже при выжиме сцепления, выжимной подшипник не справлялся со своей работой, и диск сцепления оставался зажатым, но передача крутящего момента происходила от двигателя через зажатую ступицу и корпус демпферных пружин.

Что же делать, чтобы не ошибаться при установке диска сцепления. Есть три способа:

1) Некоторые производители маркируют стороны диска, куда какая должна смотреть, надписями на корпусе демпферных пружин. В зависимости от страны предназначения или производства, слова будут на разных языках.

Сторона КПП маркируется такими словами – GEARBOX SIDE, PP, Getriebeseite, GB SIDE, TRANS SIDE, T/M SIDE

Сторона ДВС маркируется такими словами – COTE VOLANT, FLYWHEEL SIDE, ENGINE SIDE, MOTOR SIDE, FW SIDE, SCHWUNGRAD-SEITE

2) Опытным путём, т.е. приложите диск разными сторонами к маховику и посмотрите, какая сторона лучше ляжет по всей поверхности, и ничем цепляться не будет. Но этот вариант может повести по ложному пути, так как некоторые диски сцепления имеют практически одинаковый вынос ступицы и не зависимо от стороны прилегания, цепляться не будет.

3) Самый хороший способ определить сторону, когда нет маркировки, это осмотреть сам диск сцепления, лучше всего использую мерительный инструмент (штангенциркуль – колумбик)

Вот сторона со стороны КПП, должна плотно лечь на корзину, как видите, с этой стороны ступица выпирает.

Читать дальше: Ключ от всех шлагбаумов

А в корзине есть специальный проём под корпус демпферных пружин, да и сами пружины процентов на 75 вынесены именно в сторону корзины (КПП)

А вот со стороны ДВС ,пружины выпирают меньше, процентов на 25, корпус посажен почти заподлицо с рабочей частью (фередо), ступица практически не выпирает.

Кстати вот она надпись «FLYWHEEL SIDE», означающая, что сторона направлена к маховику (двигателю)

Предупредить выход авто из строя позволяет замена рабочего или главного цилиндра сцепления на Газели, а также других деталей

Важно своевременно проводить диагностику и ремонт транспортного средства, заменять при необходимости комплект сцепления и прочих узлов. В дальнейшем это позволит избежать поломок на трассе и ДТП

Схема устройства сцепления на Газели

Производим замену

Новый ДС для ВАЗ 2107

Когда же нужно менять ДС? Это может понадобиться в нескольких случаях:

  • вы заметили, что педаль сцепления включается или выключается не полностью;
  • система сцепки работает некорректно: при переключении скоростей есть значительные рывки;
  • при выжимании педали вы слышите новые шумы.

Процесс замены ДС подразумевает демонтаж коробки передач. Однако у нас есть вариант попроще. Мы рассмотрим процесс смены компонента сцепления без снятия КПП.

Что понадобится?

Подготовьте все, что вам может понадобиться в процессе ремонта, а именно:

  • набор гаечных ключей;
  • монтировка или ломик;
  • домкрат;
  • ветошь;
  • немного бензина;
  • оправка для отцентровки диска.

Тряпки и бензин понадобятся нам для того, чтобы смазать ДС, а оправка — для его отцентровки. Стоит она не дорого и продается в любом автомобильном магазине. При замене ДС этот момент очень важен, так как новый элемент в обязательном порядке требует центровки. Собрав все необходимое, можно приступать к выполнению работ.

Инструкция по замене

Если вы решили самостоятельно заменить ДС, то вам понадобится помощь еще одного человека. Вам нужно заехать на яму или эстакаду, иначе ремонт выполнить не удастся.

  1. Перед тем, как приступить к замене ДС, нужно отсоединить карданный вал. Для этого демонтируйте с колес тормозные барабаны и колодки. Возьмите гаечный ключ на «12» и отвинтите крепления полуосей, а затем вытяните их.
  2. Перед откручиванием винтов крепления положения фланца кардана и редуктора необходимо отметить. Это делается для того, чтобы в результате последующей сборки сохранялось их прежнее положение в целях предотвращения дисбаланса. Итак, открутите болты и отсоедините карданный вал.
  3. Теперь вам нужно отключить контакты проводов от датчика, включающего свет фар заднего хода при реверсивном движении.
  4. На головке блока цилиндров находится кожух механизма сцепления — их нужно открутить при помощи гаечного ключа, а кожух — демонтировать. Кроме того, нужно снять траверсу днища кузова автомобиля.
  5. Теперь возьмите ключ-головку на 13 и отвинтите им два болта, на которых держится подушка коробки переключения скоростей. Снимите эту подушку.
  6. Далее, возьмите ломик или монтировку и отодвиньте силовой агрегат КПП в сторону, противоположную мотору. Здесь вам понадобится помощь еще одного человека, так как агрегат необходимо двигать очень аккуратно, это может вызвать некоторые затруднения. Делайте это до тех пор, пока рычаг переключения скоростей не будет находиться возле заднего края отверстия в днище транспортного средства.
  7. В результате должно выйти так, что трансмиссионный узел вашего автомобиля ВАЗ 2107 будет находиться на приемной тубе. Здесь вам понадобится домкрат, который будет выполнять роль опоры. Его нужно подставить под коробку передач, чтобы она не соскользнула и не провисла на проводах, тем самым обезопасив агрегат от повреждений.
  8. Далее, нужно демонтировать корзину сцепления с маховика мотора ВАЗ. Чтобы сделать это, необходимо взять ломик или монтировку, и с ее помощью зафиксировать на месте маховик. Когда это сделано, при помощи гаечного ключа на «13» отвинтите по очереди болты крепежа корзины.
  9. Сделав это, аккуратно отведите ломиком корзину в сторону и выньте ДС, который необходимо заменить. Запомните, какой стороной установлен элемент, чтобы поставить его так, как нужно.
  10. На этом демонтаж ДС можно считать завершенным. Возьмите новый диск и установите его на место старого. Перед монтажом элемента его нужно протереть чистой тряпкой, которую предварительно следует смочить в бензине. Всю последующую сборку необходимо проводить в обратной последовательности. При надобности замените другие элементы системы.

Важно: не забудьте произвести центровку диска, когда он уже установлен. Для этого воспользуйтесь специальной оправкой

Если ДС установлен правильно на механизме, то оправка будет свободно входить и выходить из подшипника, когда болты крепления корзины затянуты. Не забудьте также покрыть тонким слоем смазки шлицы первичного вала КПП. Не забудьте также отрегулировать свободный ход педали.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

  • Передавать крутящий момент от коленвала двигателя на трансмиссию;
  • Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

  1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
  2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
  3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
  4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
  5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
  6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

  1. Педаль сцепления;
  2. Главный цилиндр с расширительным бачком;
  3. Рабочий цилиндр с толкателем;
  4. Трубопровод и шланг;
  5. Выжимная вилка.

Принцип работы:

  1. Усилие передается от педали через толкатель на шток главного цилиндра;
  2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
  3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
  4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Признаки износа сцепления

Основной признак износа сцепления мы указали в начале статьи – это проскальзывание диска во время разгона. Этот признак начинает проявляться на последних передачах, поскольку механическое сопротивление при разгоне на таких скоростях гораздо выше. Чем больше диск изношен, тем на меньшей скорости это становится заметно. Помимо этого, появляется специфический запах от трения об корзину.

Ещё одним не менее точным показателем износа фрикционного диска является положение левой педали при трогании с места. Если автомобиль начинает двигаться в момент, когда левая педаль находится в верхнем положении, то, скорее всего «жить» механизму осталось не долго. Но это может быть также связано с неверной регулировкой педали сцепления.

В случае неестественного износа диска (разломы, трещины, сколы) при трогании с места автомобиль может дёргаться, а из-под капота могут раздаваться характерные звуки.

Как проверить корзину сцепления на ваз 2106

Замена диска сцепления на ВАЗ-2104-2107

Комплект сцепления Сцепление – главнейшая составляющая часть автомобиля, без которой невозможно представить работу механизма коробки скоростей, а также осуществление автомобилем таких операций как трогание с места и торможение до окончательной остановки. Другими словами, сцепление – необходимый механизм любого автомобиля, который является неким перевалочным пунктом между двигателем и ведущими осями.

В состав данного агрегата входят:

  1. диск сцепления ведомый;
  2. корзина сцепления и подшипник выжимной с муфтой.

Так что же собой представляет эта составляющая механизма сцепления? Это диск с пружинными пластинами и фрикционными накладками, которые между собой не соединяются и изготовлены из материала, сопоставимым с материалом тормозных колодок, т.е. стойкому к истиранию. В центре диска расположена ступица со шлицевым соединением.

Устройство сцепления

Замена сцепления ВАЗ 2106

Сегодня мы поговорим о распространенной проблеме — это сцепление автомобиля ВАЗ 2106. Замену нужно производить правильно и желательно при себе иметь прямые руки. Теория.

Главная задача автомобильного сцепления — обеспечить плавное включение скоростей посредством кратковременного отключения двигателя от трансмиссии. Благодаря сцеплению автомобиль может плавно трогаться, не перегружая двигатель и предотвращая преждевременный износ всех его деталей, а также деталей коробки передач. Перегрузки вызваны инерционным моментом, который образуется за счет вращения деталей двигателя при внезапном резком замедлении оборотов коленвала.

Замена диска сцепления ВАЗ 2106, а также корзины сцепления, как правило, производится одновременно. Данный процесс не из простых и требует определенных навыков и сноровки, поэтому если вы только недавно научились менять масло в двигателе ВАЗ 2106 самостоятельно лучше не рискуйте и доверьте работу специалистам. Замена сцепления может производиться двумя способами со снятием коробки передач, и без, именно этим менее трудоемким и удобным способом мы сегодня воспользуемся. Данная работа проводится на подъемнике или смотровой яме.

Замена сцепления ВАЗ 2106 своими руками

1. Зафиксируйте автомобиль противооткатными клиньями.

2. Отсоедините кардан от коробки передач, а также рабочий цилиндр сцепления.

3. Снимите с контактов провода выключателя лампочки заднего хода.

4. Отключите кожух сцепления со стороны блока цилиндров, со стороны днища открутите траверсу.

5. Используя головку на «13», выкрутите две крепежные гайки, которыми крепится подушка коробки передач затем снимите ее.

Как заменить сцепление на оке не снимая двигатель

Итак, пришло время. 40 тык км преимущественно по городу. Буксует общем. Из условий — ключи всяческие, тёплый гараж. Без ямы — но по центру углубление, в которое уложены трубы отопления. В общем ямой это назвать нельзя ни при каких условиях — т.е. приподняв (точнее, поставив колёсами на 15-сантиметровые подставки) получим то, что надо.

Подрамник — труба. Что надо снять-разобрать: правую ступичную гайку откручиваем. Ключа у меня не было (ступичного) — поэтому его заменил. головкой на 30 и болгаркой. Болгаркой отпилил торчащий кусочек гранаты, который мешает накинуть головку на гайку.

Следующее: открутить реактивную тягу коробки. Кулису не трогал — она не мешает ничуть. И там же — зловреднючий болт коробки над внутренней гранатой. Это было самое высадное, ибо подлезть можно только накидным ключом многогранным, и по чуть-чуть откручивать его, лёжа под машиной. В общем занятие ещё то. На прошлой машине я его выкрутил и больше не ставил, но об этом чуть попозже.

Следующая засада — это стартер. Гвоздь бы вбить конструкторам за это. У меня есть специальный «особый» упиленный доработанный ключ чтобы откручивать дальнюю гайку, но заводскую закрутку он не осилил. А головку там не хватает накинуть каких-то полмиллиметра! На болгарке упилил головку с одной стороны, чтобы стронуть гайку и после — открутил уже своим ключиком. После — доработал стартер чтобы больше не маяться — вот так:

Далее — откручиваем все болты коробки — доступ к ним уже свободный. Откручиваем кронштейн опоры от коробки! он гибкий и пожно будет подвинуть. Трос сцепления с вилки — и от коробки. В сторону. Снимаем левое колесо, откручиваем шаровую чтобы стойка могла «подвинуться» левее. И переднюю часть подрамника чтобы он чуть «провис». После этого можно оттаскивать коробку влево, подбивая правый привод. Приподняв коробку над подушкой примерно вот так:

Вот через эту образовавшуюся щель прокручивая маховик снизу откручиваем корзину, откинув её по валу коробки сначала снимаем ведомый, потом корзину, и выжимной.

Собираем в обратном порядке. Центрируем ведомый диск по корзине или по выработке на маховике — по корзине имхо удобней. Затягивая понемного но с таким расчётом чтобы можно было подвинуть диск центруем, протягиваем окончательно. Собираем в обратном порядке. Самое злобное было — это задний болтик над гранатой. Ибо у меня коробка не села на вторую бобышку (как раз с этим болтиком) и пришлось её притягивать именно этим болтом — т.е. не только его выкручивать, но и закручивать обратно.

Ну и.. сравнение заводского сцепления и валео:

Заводское: пробег 38 тык, преимущественно в городе. Бережная эксплуатация и всё такое.

Запил по центру — от заклёпок, ибо на буксующем пришлось ещё ездить около 3 недель. Причём ведомый диск сносился неравномерно — со стороны корзины просто вхлам, а на стороны маховика ему ещё издить и ездить — 0.3-0.4 мм до заклёпок.

Вот — снимок корзины Валео (неподдельного), с пробегом в 50 тык (было снято и поменяно в профилактических целях и оставлено до лучших времён)

На нажимной плите нет даже следов. износа. То, что она пробежное видно на лапках пружины — там где выжимной опирается.

Источник

Замена сцепления

При замене корзины или диска без снятия коробки передач (КПП) не обойтись. То есть сама коробка может остаться практически на том же месте, ее необходимо будет лишь сдвинуть на расстояние, достаточное для выхода первичного вала коробки передач из корзины сцепления. Однако для более удобного проведения работ, и с целью визуальной ревизии и возможной замены таких элементов, как картер сцепления, сальник первичного вала КПП и задний сальник коленвала, коробку передач лучше снять.

Цена на запчасти ВАЗ 2107, которые, возможно, придется заменить в этом случае, не так уж высока, а время на повторную разборку для их замены будет стоить намного дороже. Работы производятся на смотровой яме, эстакаде или подъемнике. В общем, обо всем по порядку.

Для демонтажа сцепления, необходимо выполнить следующие подготовительные работы:

  1. Снятие стартера.
  2. Отсоединение рычага переключения передач от КПП.
  3. Снятие карданного вала.
  4. Отсоединение рабочего цилиндра сцепления и привода (гибкого вала) спидометра от КПП.
  5. Снятие клемм (фишки) с датчика, отвечающего за включение фонарей заднего хода.
  6. Демонтаж крепления выхлопной системы от КПП.
  7. Отвертывание болтов, которыми КПП прикрепляется к двигателю.
  8. Отсоединение задней подушки (траверзы), крепящей КПП к кузову.

Далее нужно отвести КПП от двигателя на расстояние, достаточное для выхода первичного вала из корзины сцепления и опереть ее на приемную трубу выхлопной системы автомобиля. Для полного снятия КПП необходимо перед отвертыванием болтов, прикрепляющих КПП к двигателю дополнительно отсоединить от выпускного коллектора приемную трубу (штаны).

Все работы по замене сцепления ВАЗ 2107 в таком же, или немного измененном порядке давно сняты на видео и выложены в интернет. Так что при желании с ним всегда можно ознакомиться.

Когда доступ к корзине сцепления ВАЗ 2107 получен, можно производить ее снятие и замену. Отвертываем болты, крепящие корзину к маховику, и снимаем сцепление.

При выполнении перечня работ необходимо обратить внимание на следующие моменты:

снимая стартер, можно не отсоединять от него электрические провода, при этом нужно прекратить подачу питания от аккумулятора;
перед тем как демонтировать карданный вал, необходимо отметить на нем расположение вилки шарнира по отношению к фланцу шестерни главной передачи;
отсоединяя гибкий вал привода спидометра нельзя допускать его чрезмерное изгибание;
в случае установки той же корзины сцепления, перед ее снятием необходимо заметить (мелом, краской, зубилом или кернером) ее положение относительно маховика для того, чтобы установить ее так же;
избежать деформации кожуха сцепления при демонтаже поможет равномерное отвертывание болтов крепления, по 1-2 оборота;
если при отвертывании болтов крепления корзины маховик проворачивается, для удержания его на месте можно воспользоваться монтировкой, как рычагом;
при последующей сборке важно правильно установить диск сцепления. Его больший выступ должен быть обращен к корзине.. Рекомендуем: Можно ли мешать антифриз с тосолом?

Рекомендуем: Можно ли мешать антифриз с тосолом?

Замена троса

Механизм, представленный тросом привода, обеспечивает сцепление транспортного средства с дорожным покрытием. Чаще всего тросом привода сцепления снабжаются автомобили, имеющие механическую коробку передач.

Признаки и причины неисправности

Выход из строя тросика сцепления существенно затрудняет управление автомобилем. В этом случае может наблюдаться проваливание педали сцепления, отсутствие корректного включения передач в условиях включённого мотора, заметное увеличение свободного хода педали.

Обрыв тросика чаще всего отмечается при эксплуатации автомобиля в плохих условиях, но подобная ситуация может происходить и на транспортном средстве с небольшим пробегом. Также износу механизма способствует неправильный стиль вождения с резким стартом на слишком высоких оборотах или с пробуксовкой.

Инструкция по замене

Тросик – механизм, включающий в себя оболочку, крепёжные кронштейны, нижний и верхний наконечники, защитный чехол и регулировочную гайку, упорную пластину и уплотнитель. Он подлежит замене, если при осмотре механизма выявлены дефекты, представленные обрывом части проволоки или самого троса, а также повреждениями пластиковой оплётки. Для замены нужно подготовить смазку, набор гаечных ключей и отвёрток, новый тросик.

Этапы замены:

  • демонтаж стеклоочистителей;
  • ослабление контргайки;
  • ослабление регулировочной гайки сцепления;
  • извлечение на вилке-выключателе сцепления поводка тросика;
  • удаление чехла нижнего наконечника оболочки и откручивание крепёжной гайки наконечника;
  • извлечение открученного наконечника;
  • откручивание пары болтов и демонтаж кронштейна;
  • откручивание болта на защитном чехле и демонтаж держателя;
  • фиксация наконечника тросика на педали сцепления и извлечение стопорной скобы;
  • откручивание болта на держателе тросика и извлечение тросика;
  • замена втулки и установка предварительно смазанного нового троса.

Кромка в уплотнителе троса проталкивается к отсеку двигателя и заправляется в отверстие, расположенное на щите автомобильного передка. После установки регулируется педаль сцепления.
