Замена радиатора печки Лада Калина без снятия панели

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.
Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.
Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.
Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.

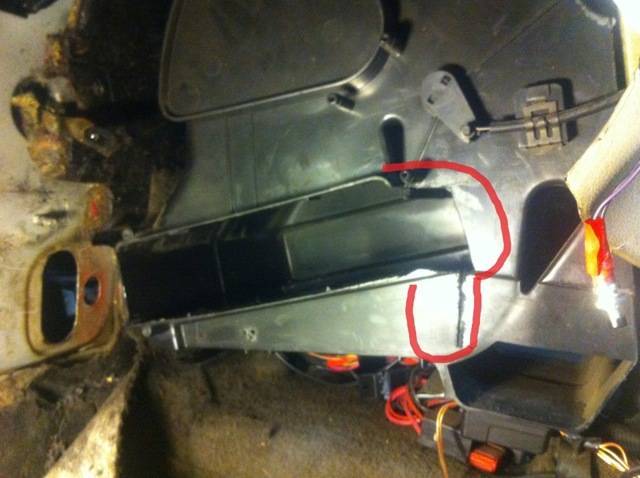

Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.
Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.
Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Главная →

Обслуживание и Ремонт →

Замена без снятия панели

Для тех, кто и дня не может прожить без машины и не хочет, чтобы она стояла в гараже, есть более быстрый способ. Большой минус этого варианта – нарушение элементов конструкции автомобиля. Нужно будет сделать пропил в боковой стенке отопителя, что вряд ли прибавит автомобилю стоимости при последующей продаже. Вообще вариантов замены без снятия панели несколько, но в данном случае будет рассмотрен менее «варварский».

В дополнение к перечисленному выше инструменту придется докупить новые шланги для соединения печки. Потребуется «болгарка» и ножовка по металлу.

Установка нового радиатора проводится в следующем порядке:

Сливается охлаждающую жидкость из двигателя, осторожнее с пробкой, там очень легко повредить резьбу, и тогда потребуется еще и замена радиатора охлаждения на Калине, в лучшем случае — его ремонт.
Снимаются шланги печки, и откручивается гайка ее крепления к моторному отсеку.
Демонтируется кожух рулевой колонки.
Снимаются подрулевые переключатели и замок зажигания.
Отсоединяется от карданчика рулевая колонка, вместе с ЭУР.
Откручиваются 3 болта, снимается педаль «газа», для большего удобства можно снять еще и тормозную.
Демонтируется декоративная крышка в боковой стенке отопителя. Радиатор уже виден, но в имеющееся отверстие его вытащить нельзя.
Расширяется отверстие путем выпиливания куска пластика из боковой стенки, делается это не спеша, с помощью ручного инструмента.
Обрезаются патрубки печки «болгаркой».
Снимается радиатор, вытаскивается в сторону демонтированной педали «газа».
Укорачиваются патрубки нового радиатора приблизительно на 2 см. Он проклеивается по периметру поролоновым уплотнителем.
Вклеивается вырезанный фрагмент.
Подключаются шланги, плотно затягиваются хомуты.
Сборка производится в обратном порядке.

Чтобы впоследствии не делать лишнюю работу, желательно сразу вынести электронный блок управления подальше от радиатора печки.

Как заменить радиатор: основные способы

Как мы уже упоминали выше, замена радиатора на машинах Лада Калина – это довольно сложная процедура, требующая разборки всей передней панели. Чтобы выполнить ее своими руками, вам потребуется подготовить инструменты – пассатижи, крестовидная отвертка, гаечный ключ, а также знание описанной ниже последовательности работ:

сливаем охлаждающую жидкость и отвинчиваем сперва саморезы, удерживающие радиатор, а затем – гайки, которыми крепится педаль газа;
извлекаем электронный блок управления двигателем;
отвинчиваем все саморезы, удерживающие торпеду. Лучше всего делать это, воспользовавшись инструкцией к автомобилю Лада Калина, чтобы не допустить совершенно ненужных ошибок;
снимаем панель. Здесь мы сделаем небольшое отступление и дадим полезную рекомендацию. Все крепежные элементы, которые удерживают торпеду, лучше аккуратно сложить в одном месте, запоминая их местоположение в конструкции авто. Иначе вы просто запутаетесь, потому что винтов, болтов и саморезов в модели Калина довольно много;
снимаем каркас уплотнителя, позволяющий добраться до радиатора и извлекаем сломанную деталь;
осуществляем установку нового устройства и собираем переднюю панель в обратном порядке. Следите за тем, чтобы не осталось «лишних» деталей или крепежных элементов.

Несмотря на то что мы ухитрились уложить всю процедуру всего в несколько пунктов, замена радиатора с демонтажем панели Лада Калина является более, чем сложной. Поэтому если вы совсем не имеете опыта, лучше пригласить знающего человека, способного вам помочь, либо обратиться в автосервис.

Впрочем, существует еще один способ, благодаря которому замена радиатора печки не требует разборки половины салона Лады Калина и снятия торпеды. Если вы намерены использовать именно его, предлагаем описание всех необходимых действий:

сперва нужно полностью слить всю охлаждающую жидкость;
затем снимаем педаль газа, которая крепится тремя болтами, и электроусилитель руля;
следующий этап – демонтаж трубок;
чтобы снять деталь, потребуется вырезать часть печки, используя для этой цели ножовку по металлу. Альтернативный способ – удаление патрубков или целого сегмента изделия. Идеально, если патрубки будут выполнены из пластика (в алюминиевых устройствах). Тогда на их вырезание уйдет максимум 15-20 минут;
добираемся до детали, снимаем ее и устанавливаем новый радиатор;
осуществляем пайку печки. Вырезанный участок также можно привинтить саморезами, что позволит в следующий раз значительно облегчить процедуру замены;
выполняем сборку в обратном порядке, заливаем новую охлаждающую жидкость и пользуемся автомобилем без всяких хлопот.

Как видите, замена радиатора печки на авто Лада Калина с использованием второго способа выполняется значительно быстрее, позволяет сэкономить массу времени и избежать длительной разборки панели управления. В то же время все работы в этом случае следует производить предельно аккуратно. Если вы намереваетесь превратить вырезанную часть печки в съемную деталь, то подбирайте не слишком длинные саморезы, так как иначе они могут повредить новый радиатор.

После того как замена будет завершена, мы настоятельно рекомендуем использовать исключительно качественные охлаждающие жидкости и устанавливать эффективные салонные фильтры. Это позволит практически полностью устранить риск загрязнения отопителя на авто Лада Калина и обеспечить безупречную работу печки.

Грамотная замена радиатора отопителя на Лада Калина по «заводскому» мануалу

Базовое руководство по эксплуатации предлагает к осуществлению технологию ремонта отопителя, начальный этап которого предусматривает проведение работ в подкапотном пространстве:

слив антифриза (отвернуть пробку сначала в передней части блока цилиндров, затем на правом торце радиатора охлаждения двигателя);
удаление АКБ из подкапотного пространства;
демонтаж корпуса воздушного фильтра двигателя совместно с воздухозаборником и Г-образным каналом, присоединенным к дроссельному узлу;
ослабление хомутов и отсоединение проходящих через моторный щит патрубков, способствующих циркуляции антифриза по теплообменнику печки (производится снизу автомобиля);
демонтаж болтового соединения, фиксирующего отопительную установку относительно перегородки моторного отсека (гайка располагается со стороны двигателя возле места присоединения патрубков системы охлаждения к радиатору отопителя);
удаление правой части облицовки лобового стекла;
демонтаж крышки салонного фильтра и самого фильтрующего элемента.

Предшествуют замене дефектного радиатора отопителя на Калине также и «внутренние» работы:

удаление сидений;
демонтаж центрального тоннеля пола;
снятие пластикового кожуха рулевой колонки, отсоединение колодок подрулевых переключателей и электроусилителя «баранки»;
удаление самой рулевой колонки в сборе с ЭУР (альтернатива – опустить агрегат на пол, предварительно сняв рулевое колесо и отвернув 4 гайки крепления к кузову);
полный демонтаж торпедо в сборе с отопителем.

радиаторрадиаторПосле удаления панели приборов из посадочного места открывается свободный доступ к фиксирующим элементам корпуса нагревательного элемента и создаются все условия для демонтажа поврежденного теплообменника. Процесс замены дефектной единицы выглядит так:

на левом торце центральной консоли открутить 3 винта, фиксирующих кожух теплообменника и металлический кронштейн уплотнителя трубок;
демонтировать кожух и кронштейн;
вынуть радиатор;
установить новый теплообменник, закрепить кожух и кронштейн.

Подготовка к замене отопителя

Начинать работы самостоятельно рекомендуется только при наличии гаража и набора инструмента. Полная разборка и сборка передней панели займёт весь день, упрощённый способ потребует не меньше 3-х часов. Инструмент для работы:

хороший набор отвёрток и ключей;
набор головок на 7,8,10,13;
плоскогубцы;
ножовка по металлу;
острый нож;
болгарка;
армированные шланги диаметром 20 мм;
ёмкость и шланг для слива ОЖ;
новый радиатор.

На рабочем месте должно быть хорошее освещение, а все мелкие детали при разборке будет удобно складывать в отдельные коробочки. После того как двигатель немного остыл, приступают к замене радиатора печки. Это возможно двумя способами: со снятием панели целиком и с частичной разборкой и отрезанием стенки корпуса отопителя.

Диагностика радиатора Калины

Выявить неисправность радиатора отопления очень просто:

Дотроньтесь до входного и выходного патрубков. Они выводятся со стороны капота. Там есть технологический проем, который позволяет это сделать. Если разница в нагреве между первым и вторым патрубками будет существенной, то что-то не так

Он, скорее всего, забит, поэтому требуется менять радиатор печки Лада Калина.
Обратите внимание на наличие подтеков антифриза. Если радиатор течет, то следы маслянистой жидкости могут быть на патрубках.

Материал по теме: Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ

Инструменты для замены отопителя

Набор отверток
Набор ключей
Новый радиатор (желательно импортный, чтобы он был изготовлен из нержавеющих вариантов металла)
Антифриз
Маленькая болгарка

Болгарка нужна в тех случаях, когда радиатор меняется без демонтажа торпедо. Кстати, вместе с приборной панелью, придется самостоятельно снимать чуть ли не полсалона.

Алгоритм работ по снятию

Что касается снятия элемента, то при всех трех методах замены без снятия панели, демонтаж выполняется одинаково. Алгоритм работ по извлечению радиатора отопителя такой:

Сливаем из системы охлаждения антифриз.
Демонтируем воздушный фильтр двигателя вместе с воздуховодом.
Отключаем клеммы аккумулятора и снимаем батарею с авто.
Снимаем установочную площадку аккумулятора.
Под рулевой рейкой находим два патрубка, по которым охлаждающая жидкость подается на радиатор печки, ослабляем их хомуты и стаскиваем трубки со штуцеров.
Возле штуцеров находим гайку, которой к моторному щиту фиксируется крепежная пластина с резиновым уплотнителем, через который проходят штуцеры теплообменника. откручиваем эту гайку.
Переходим в салон. С водительской стороны снимаем декоративную боковую накладку центральной консоли.
Откручиваем крепление педали газа и отводим ее в сторону.
Демонтируем датчик включения стоп-сигналов, расположенный возле тормозной педали.
Поскольку снять педаль тормоза без демонтажа рулевых колонки и механизма не удастся, то поступаем так. Снимаем скобу фиксации штифта, которым педаль тормоза соединяется с вакуумным усилителем, извлекаем штифт и отгибаем площадку-упор датчика стоп-сигнала. После этого педаль поднимаем вверх и она не мешает извлеканию радиатора.
Откручиваем три винта крепления радиатора к корпусу.
Поскольку выходу радиатора мешают штуцеры, их нужно отпилить или отломать.
После отпиливания штуцеров, радиатор «выйдет» из посадочного места.

Но демонтаж теплообменника – только половина дела, еще нужно и поставить новый элемент, а сделать это мешают штуцеры.

Подготовка

Если печка нуждается в починке, то перед заменой ее радиатора следует подготовить все необходимое.

Вам понадобятся:

наборы ключей, как рожковых, так и торцевых;
ножовочное полотно;
бак для сбора охлаждающей жидкости (ее нужно полностью слить);
герметик на силиконовой основе;
обтирочные концы или тряпки.

Параллельно целесообразно провести замену патрубков, ведущих к обогревателю. Они со временем трескают и также начинают пропускать тосол.

Далее следует позаботиться об опустошении охлаждающего контура. Без этой процедуры основной элемент печки демонтировать невозможно. Метод здесь применяется стандартный. ОЖ сначала сливается с основного радиатора, а после и с блока цилиндров. Повторно жидкость есть смысл использовать, только если с момента ее последней замены прошло больше квартала.

После этого в подкапотном пространстве демонтируют воздушный фильтр и ведущий к нему патрубок, а еще батарею. Только тогда вы сможете получить доступ к шлангам, ведущим к печке. Ослабьте удерживающие их на месте хомуты, подставьте емкость и снимите – в патрубках обычно остается около литра тосола.

Возле шлангов, в простенке между салоном и моторным отсеком, есть еще гайка – она крепит фиксатор-пластину, находящуюся в кабине. Открутите ее – в противном случае она помешает снять радиатор. Переместитесь в салон, здесь необходимо убрать педаль акселератора (ее держат три болта), а перед этим с нее снимается тросовый привод.

Когда все описанные работы завершаются, демонтируется декоративный щиток, находящийся с правой стороны центральной консоли. На 1-й Калине придется еще максимально приподнять педаль тормоза. Чтобы это сделать, необходимо полностью раскрутить ее шток.

Замена радиатора печки Лада Калина

Все владельцы отечественных автомобилей Лада Калина знают, что снятие и замена радиатора печки в данной модели сопряжена с некоторыми сложностями ввиду конструктивных особенностей авто, но бывалые «калиноводы» знают, как заменить основной элемент отопительной системы своими руками и мы готовы рассказать вам о таком ремонте во всех подробностях.

Недолговечность радиаторов печки, устанавливаемых в Калине, вызвана тем, что алюминий, из которого изготавливается данная деталь, очень быстро приходит в негодность при контакте с агрессивными современными антифризами. Что бы процедуру замены не приходилось повторять часто, приобретайте качественные запчасти!

Выбор качественных запчастей и необходимый инструмент

Новые детали системы отопления для отечественных автомобилей представлены в широком ассортименте на рынке запчастей, но не каждый производитель поставляет качественные детали, имеющие продолжительный безаварийный эксплуатационный срок, поэтому предпочтение при выборе, стоит отдать узлам, имеющим оригинальные артикулы ЛАДА и приобрести следующие узлы:

радиатор печки (ориг. арт. 11180-8101060-00);
набор армированных патрубков системы охлаждения (арт. Ремкомплект 234РШ)
металлические стяжки 2шт;
антифриз.

Снятие радиатора печки на Лада Калина проводится без применения специализированного инструмента, достаточно запастись стандартным набором автослесарных ключей, а именно:

ключи рожково-накидные (набор);
отвертки и плоскогубцы;
ножовка (понадобится в случае проведения работы без снятия торпедо);
емкость для слива старой охлаждающей жидкости;
перчатки для безопасности рук.

На начало 2019 года, стоимость работы по замене радиатора отопителя в специализированных сервисах ЛАДА составляет 6 — 8 тыс. рублей. Частные автомастерские оценивают данную работу примерно в 5 тысяч, а внимательно изучив нижеприведенную инструкцию, можно без особых трудностей провести весь ремонт своими руками, что существенно поможет сэкономить бюджет владельца Калины.

Этапы работ

Опытные авторемонтники знают, что выполнить замену печки на автомобилях Калина можно как с полным снятием центральной консоли, так и без разборки торпедо автомобиля.

Способ первый: Замена без демонтажа центральной консоли

Машина загоняется в помещение, после чего необходимо дождаться полное остывание мотора, что позволит безопасно провести все работы. Далее с аккумулятора снимается клемма (+).
Следующим шагом в заранее подставленную емкость сливают старый антифриз, делается это через откручивание специализированной пробки внизу радиатора системы охлаждения. После чего демонтируют корпус воздушного фильтра и его патрубка воздухоподачи, что откроет свободный доступ к креплению радиатора печки в подкапотном пространстве автомобиля.

Открутив гайку крепления и сняв патрубки подачи и отвода охлаждающей жидкости на систему отопления, переходим к демонтажу поврежденной детали в салон машины.
Следующим шагом является демонтаж педали газа. Предварительно ее необходимо отсоединить от тросика управления. Далее разбираются декоративные накладки на рулевой колонке, снимаются с нее все узлы управления дворниками и сигналами поворотников.

Выпилив часть пластикового кожуха, неисправную деталь отопителя можно демонтировать, подложив на пол салона машины старую ветошь, что позволит остаткам антифриза не попасть на пол.

На этом демонтаж окончен. Установив на посадочное место новую деталь, приступаем к монтажу всех снятых узлов автомобиля в обратном порядке.

Вариант второй: замена с полной разборкой торпедо

Следуя приведенной инструкции как снять старый радиатор, необходимо повторить вышеописанные первые четыре пункта этапы работы (за исключением демонтажа педали газа и рулевой колонки). Далее выполняем такие действия:

Полностью снимаем декоративные накладки панели приборов, на центральной консоли вынимаются магнитола и блок управления климат-контроля.
Демонтируем все воздуховоды и накладку перед лобовым стеклом, что откроет доступ к девяти болтам крепежа торпедо. Откручиваем болты и демонтируем панель.

Снимаем весь кожух печки, выкрутив его крепеж (из боковых ребер жесткости кузова). Снимаем старую печку, и устанавливаем новую.
Возвращаем на место все снятые элементы (в обратном порядке).

Полностью собрав, в систему охлаждения, заполняем систему новым антифризом и внимательно осматриваем все соединения на предмет утечек. Все, ремонт завершен, автомобиль можно эксплуатировать. Также смотрите пошаговую видео инструкцию по замене радиатора печки на автомобилях Лада Калина:

Устройство радиатора печки

Печка автомобиля состоит из корпуса с заслонками и металлического радиатора с трубками. Устанавливают два типа: медные и алюминиевые. У каждого есть свои преимущества:

Медные отопители обладают меньшей теплопроводностью, они медленнее нагреваются и также отдают тепло. Надежность и ремонтопригодность у них выше, радиатор всегда можно запаять.
Алюминий ценят за быстрый прогрев и хорошую теплоотдачу, низкую цену и малый вес. Но в случае протечки отремонтировать его невозможно.

Только что распакованный радиатор печки на Лада Калина

Частые неисправности узла:

ухудшается нагрев из-за забитости трубок и сот;
течь антифриза;
влажный туман в салоне из-за негерметичности стыков;
трещины на подводящих патрубках.

Эти неисправности сопровождаются падением уровня охлаждающей жидкости в расширительном бачке автомобиля, повышением температуры двигателя. Чаще всего течь обнаруживает себя зимой во время резких перепадов температур. Пары этиленгликоля токсичны, поэтому затягивать с ремонтом нельзя.

Обнаружить печку на «Калине» несложно – она находится сразу за центральной консолью, немного ниже магнитолы. Размер радиатора 24 на 20 см, толщина 5 см. Сразу под ним установлен ЭБУ двигателя, который часто заливает тосолом при серьёзной утечке.

Причины выхода радиатора из строя:

низкое качество антифриза, образование в нем накипи и твердых осадков, забивающих трубки печки;
дешёвые виды тосола агрессивны к алюминию и приводят к коррозии и появлению трещин;
некачественные изделия или подделки под известные марки;
использование воды зимой;
разрушения вследствие длительной эксплуатации.

Замена без снятия панели

Установка нового радиатора проводится в следующем порядке:

Сливается охлаждающую жидкость из двигателя, осторожнее с пробкой, там очень легко повредить резьбу, и тогда потребуется еще и замена радиатора охлаждения на Калине, в лучшем случае — его ремонт.
Снимаются шланги печки, и откручивается гайка ее крепления к моторному отсеку.
Демонтируется кожух рулевой колонки.
Снимаются подрулевые переключатели и замок зажигания.
Отсоединяется от карданчика рулевая колонка, вместе с ЭУР.
Откручиваются 3 болта, снимается педаль «газа», для большего удобства можно снять еще и тормозную.
Демонтируется декоративная крышка в боковой стенке отопителя. Радиатор уже виден, но в имеющееся отверстие его вытащить нельзя.
Расширяется отверстие путем выпиливания куска пластика из боковой стенки, делается это не спеша, с помощью ручного инструмента.
Обрезаются патрубки печки «болгаркой».
Снимается радиатор, вытаскивается в сторону демонтированной педали «газа».
Укорачиваются патрубки нового радиатора приблизительно на 2 см. Он проклеивается по периметру поролоновым уплотнителем.
Вклеивается вырезанный фрагмент.
Подключаются шланги, плотно затягиваются хомуты.
Сборка производится в обратном порядке.

Итоги

Выполнив все работы и насладившись теплом в салоне, можно сказать, что замена радиатора печки на “Калине” занимает не так много времени, как казалось. А бесценный опыт, полученный во время ремонтных работ, позволяет гордиться собой и своими навыками.

Замена
печки без снятия панели Лада Калина

В большинстве инструкций, включая сервисную книжку на автомобиль Lada Kalina, описывается способ подмены печки методом демонтажа приборной панели. Это вызывает массу морок и неудобств. Замена радиатора печки ваз-2115 без снятия панели. Замена печки без снятия панели лада калина. Нами же будет описана замена
печки без снятия панели Лада Калина
, что более удобно, более стремительно и дозволит совладать с задачей даже полному новенькому.

Необходимо отметить, что в предшествующей статье Замена
вентилятора отопителя Лада Калина
были тщательно описаны два метода подмены вентилятора: согласно сервисному управлению и народный способ.

Как уже говорилось выше, способ, который мы представим, не просит демонтажа приборной панели, а означает, для его реализации будет нужно куда меньше инструментов и материалов. По сути, для вас будет нужно трещотка, набор торцевых головок, пара отверток (крестообразная и плоская), также новенькая печка
. С последним, мы бы не рекомендовали спешить, особенно, если вы имеете мало опыта в ремонте машин. Все дело в том, что кажущиеся на первый взгляд явные неисправности печки, могут оказаться проблемами в совсем других узлах. Поэтому, сначала снимите старую печку и убедитесь, что именно она вышла из строя, а уже после этого отправляйтесь в магазин, чтобы купить новую.

Покупать лучше всего вазовские печки, так как небольшая экономия за счет покупки печек от других производителей, не редко выливается в большие расходы в связи с низким качеством выпускаемой ими продукции, а также практически полным отсутствием гарантии.

Алгоритм замены печки на Lada Kalina

Замена
печки без снятия панели
Лада Калина
– это настоящая находка для молодого поколения автовладельцев. лада калина — замена радиатора печки (без снятия панели). Роман. Чтобы научиться этому методу, вам следует внимательно ознакомиться с нижеследующей пошаговой инструкцией и обязательно четко следовать всему, что в ней написано. Итак, приступим.
