Замена 6 вольтового генератора Явы на 12 вольтовый от ИЖа

Kost-007 › Блог › Нашел, что искал…или планшайба для перехода на 12 V для 6-ти вольтовых Планет

С лета 2014 года искал токаря, кто бы выточил мне эту необходимую вещицу для переделки моего ИЖа под 12 V. Поиск по Калуге ничего не дал, на авито по осени увидел объявление о продаже сие детали, продавал пацан лет 13-ти, что меня сразу и смутило — он был готов продать мне планшайбу и переслать в Калугу, но после вопроса о документе удостоверяющего личность человек резко потерялся. И вот недавно опять же через avito нашел человека и группу в VK, который занимается изготовлением планшайб, заказал, оплатил, посылка пришла через 7 дней «Почтой России». Вообщем кто желает перевести свой ИЖ с 6 V на 12 V, но не знает где найти переходную планшайбу — вот ссылки или группа Вконтакте vk.com/club85275271

ЛЕГАЛ

Любого изобретателя или передельщика интересует не только «железная», но и «бумажная» сторона дела. Рассказываем.

На воплощение своей идеи в металле и оформление необходимых документов Олифир затратил около четырех лет. Он на собственной шкуре испытал то, о чем говорил Рудольф Дизель, когда рассказывал историю создания его мотора: «То было страшное время борьбы с глупостью, тупостью, завистниками и конкурентами». Ведь при благоприятно сложившихся обстоятельствах, считает черниговский самородок, мог бы управиться месяца за три.

Но случались и удачи. Скажем, зарегистрировать замену штатного двигателя «Явы» на дизельный оказалось на удивление несложно. Согласовал конструкцию в ГосавтотрансНИИпроекте, где получил акт технической экспертизы, а также разрешение на установку двигателя и карданной главной передачи. После того, как предъявил мотоцикл и документы на него в МРЭО, в свидетельство о регистрации были внесены соответствующие изменения. Машина узаконена!

«ява» на солярке

ИЖ в качестве донора запчастей

Рассмотрим, к примеру, переход с 6 вольт на 12-ти вольтовую схему электрооборудования, причем, детали для такой переделки мы позаимствуем от мотоцикла ИЖ – благо их достаточно много продается на постсоветском пространстве.

Проводка на Яву при этом останется прежней – если ее состояние удовлетворительное, а вот лампы и катушку придется заменить. Но зато вы получите более мощную систему, что отразится на всех характеристиках мотоцикла.

Какой бензин выгоднее?

А92А95

Схема с расшифровкой

Причины переделки:

Свежие промокоды от КОЛЕСА.ДАРОМ

Шины, оригинальные масла и аккумуляторы со скидкой Бесплатная доставка Бесплатный шиномонтаж Получить купон

  • Устранение слабого света фары – явление, свойственное всем Явам с 6В оборудованием;
  • Устранение недозарядки аккумулятора при продолжительной езде с малыми оборотами;
  • Поломки и отказы вследствие износа родных 6V деталей;
  • Отсутствие возможности приобретения оригинальных узлов и расходных материалов;

Что берем у отечественного мотопрома

Вам предстоит «вживить» отечественные детали в схему Явы

Фактически от ИЖа нам потребуется минимальный набор деталей:

  • реле-регулятор, обозначен на фото ниже под №1;
  • ротор генератора (под №2);
  • обмотки статора (под №3);
  • подающий провод к замку зажигания на клемму 54 (под №4).

Заказные детали

Планшайба для генератора – ее можно заказать у знакомого токаря

Без помощи токаря не обойтись. А раз так, то начните с его поиска по знакомым или по газетным объявлениям.

Ему вы закажете:

Промокоды на шины, диски, АКБ и аксессуары

Шины, масла и диски со скидкой

«Колеса Даром» предлагает более 5 000 типов шин и более 18 000 моделей дисков. Весь ассортимент авто, мото, велотоваров составляет порядка 100 000 наименований. Заходите и забирайте свои скидки! Получить купон

  • Переходную шайбу (планшайбу) для установки генератора;
  • Доработку статора – обращенную к коленвалу сторону придется укорачивать;
  • Проточку посадочного места.

На видео ниже демонстрируется работа мотоцикла Ява с генератором от ИЖ на 12 вольт.

Именно такой результат и получится, если придерживаться предлагаемой процедуры модернизации вашей Явы.

Работы по переделке

Приступаем к непосредственной работе на Яве.

Инструкция по переделке будет следующей:

Прикручиваем планшайбу болтами М6. Используем только с утапливаемыми заподлицо головками, поскольку обычные болты будут мешать работе ротора.

Установка планшайбы

Устанавливаем ротор и проверяем его вращение. Он должен свободно и без люфтов прокручиваться на оси.

Если планшайба установлена правильно – ротор будет свободно вращаться

  • Зажимаем его вместе с фланцем под модулятор с помощью болта.
  • Монтируем статор. Вначале выводим клемму центра обмоток статора – она потребуется для реле контрольной лампы работы генератора.

Выводим клеммы для подключения автомобильного реле от ВАЗ 2101 на контрольную лампу

  • Подключаем провода.
  • Устанавливаем пластину-прерыватель.

Установка пластины. Данный вариант выполнен с датчиком Холла

На этом все. Остается только проверить работоспособность нашей модернизации, для чего запускаем двигатель со снятой крышкой. При необходимости, выставляем и регулируем угол зажигания.

В заключение

Надеемся, что отсутствие оригинальных запчастей на JAWA не остудит ваше желание восстановить работоспособность двухколесного транспортного средства. Тем более, что предложенный метод повышения вольтажа опробован на многих мотоциклах чехословацкого производства, и при аккуратности сборки результат оправдал все возлагаемые на него надежды.

Благодаря переходу на 12-ти вольтовую схему улучшается искрообразование в цилиндрах, топливовоздушная смесь сгорает более интенсивно, что сказывается на приемистости и мощности, а АКБ постоянно получает ток зарядки, невзирая на обороты двигателя.

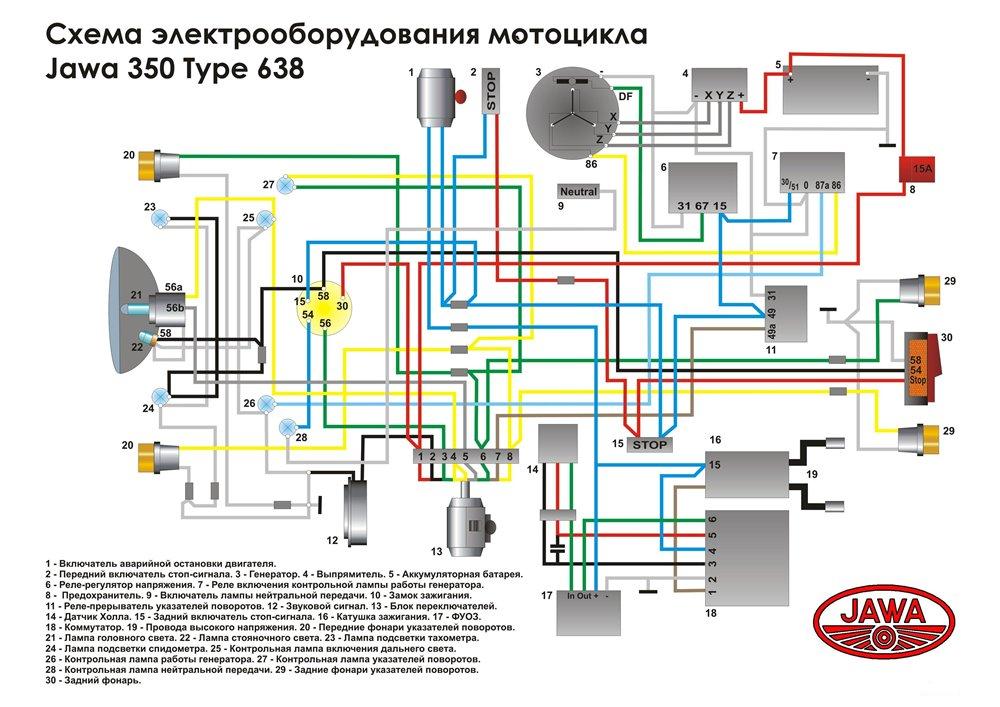

Электрическая схема

Схема электрооборудования ЯВА 638 была модернизирована на основе электропроводки предыдущей модели. Экспериментальное 12-тивольтовое оборудование было заменено полностью и требовало установки более емкого аккумулятора. Особенности этой инновации:

  • появление генератора мощностью в 210 ватт;
  • возможность установки дополнительной противотуманной фары;
  • потребители коляски обеспечивались током со штатного генератора.

Благодаря новой системе был повышен уровень светового потока, что обеспечило безопасность вождения в ночное время суток. Также улучшилось искрообразование, которое способствует более равномерной и динамичной работе двигателя.

Новый генератор содержит в себе такие основные элементы, как ротор, статор и металлический кожух. Его коэффициент полезного действия значительно превышает ранее использовавшийся 6-тивольтовый генератор. Такая система позволяет обеспечивать зарядку даже работе мотора на низких оборотах.

Однако созданная система вырабатывала прямой ток, который было необходимо превратить в переменный. Для этого в систему был встроен выпрямитель. Его удобное расположение под седлом позволяет легко выполнить техническое обслуживание самостоятельно.

Тем не менее, при установке такого оборудования возникала проблема перегрева стенок генератора. Использование выпрямителя внутри металлического кожуха стало невозможно, поэтому его расположили под сиденьем водителя, обеспечив приток воздуха для охлаждения системы.

Допустимая мощность к температурному показателю в 150 градусов по Цельсию составляла 15 ампер. С коляской и использованием всех приборов появилась возможность подключения одного дополнительного потребителя, не требующего мощности более 40 ватт.

Особенности электрооборудования

По многим параметрам узлы и агрегаты чешского мотоцикла были схожи с отечественными изделиями, но при этом отличались:

  1. высоким качеством;
  2. поразительной износостойкостью;
  3. ремонтопригодностью и длительным ресурсом.

В те годы мотоциклы Ява были в дефиците, поэтому нередко продавались с рук. И при этом, цена оставалась достаточно высокой. Новые владельцы могли тут же садиться за руль и эксплуатировать технику без всяких ограничений, поскольку:

  1. проводка на Яву не требовала ухода;
  2. двигатель имел значительный моторесурс;
  3. амортизаторы и подвеска имели достаточно высокий запас прочности;
  4. расходные материалы требовались не чаще, чем предусмотрено техническим регламентом.

Однако, производитель постоянно модернизировал свои модели мотоциклов, и каждый раз вносил изменения в узлы и агрегаты. В частности, в разные годы на территорию СССР поставлялись:

  1. модель 559-07 выпускалась с 1969 года под именем «JAWA 250» и представляла собой вариант с 250 кубовым мотором, выдававшим мощность в 12 л.с. с 6В оборудованием;
  2. модель 634 (01-04) выпускалась с 1973 года под именем «JAWA 350» и представляла вариант с увеличенным до 350 куб. см мотором мощностью 16 л.с., рассчитанным на работу с 6В оборудованием;
  3. модель 634 (01-08) выпускалась с 1977 года под именем «JAWA 350», но уже в исполнении с 12-ти вольтовым оборудованием и на 16-ти дюймовых колесах;
  4. модель 638 выпускалась с 1986 года под именем «JAWA 350». Имела лишь визуальные отличия по форме рамы и оснащалась 18-ти дюймовыми колесами (см.схему проводки Ява 638);
  5. модель 640 представляла собой последнюю модификацию, которая официально поставлялась в нашу страну. Также была рассчитана на работу 12-ти вольтового оборудования и имела отличия в дизайне и подвеске.

Оборудование 6W

Первые 8 лет поставок из Чехословакии, мотоциклы JAWA укомплектовывались оборудованием, рассчитанным на ток в 6В.

На представленной выше схеме есть отличия, связанные с модификацией. В частности, у модели JAWA 634.8.00 отсутствуют:

  1. контрольная лампа указателей поворотов;
  2. контрольная лампа нейтрали в коробке передач;
  3. конденсаторы с прерывателями.

На последующих мотоциклах эти электрические детали устанавливались в заводских условиях. А отечественные умельцы самостоятельно доукомплектовывали своих «железных коней», используя новую схему.

Различия в вольтаже не являлись препятствием для владельцев, которые нередко самостоятельно переоборудовали электропитание мотоцикла с 6В на 12В. При этом требовалось:

  1. заменить генератор на новый шестиполюсный с системой самовозбуждения электрического тока, позволявшей эксплуатировать мотоцикл с полностью разряженной аккумуляторной батареей;
  2. заменить лампы накаливания на более мощные;
  3. установить бесконтактное электронное зажигание;
  4. заменить высоковольтные провода.

Оборудование 12W

Позже производитель признал перспективность 12-ти вольтового оборудования и стал комплектовать им свои изделия. Благодаря этому:

  1. на мотоциклах появилось электронное зажигание;
  2. изменение схемы генератора позволяло эксплуатировать транспортное средство без аккумуляторной батареи (в дневное время суток);
  3. увеличился световой поток головного освещения и повысилась яркость габаритных огней.

К особенностям 12 вольтового оборудования можно отнести двухполярное реле поворотов, ранее не встречавшееся на мотоциклах. Схема его работы построена на принципе разности токов потребления контрольной лампы (6Вт) и лампами указателей поворотов (21Вт):

при включении правого поворота «+» с генератора или АКБ попадает в правую цепь поворотов, проходя через выводы двухполярного реле;

  • при этом ток подается на правую переднюю и заднюю правую лампу поворотов;
  • непосредственно контрольная лампа одним контактом подключена к правой цепи поворотов, а другим – к левой цепи поворотов. При включении правого поворота на контрольную лампу подается «+», а в левой цепи контрольной лампы для другого контакта появляется «-», поступающий через нить накаливания левой лампы цепи поворотов (см. также схему электропроводки Ява 350).

https://youtube.com/watch?v=icGYpxkA11o

УСТАНОВКА БСЗ

Для этого нужно заранее подготовить следующее:

— инструмент: отвертки, пассатижи, молоток, наковальню, мультиметр(желательно электронный), узкую линейку (до 10мм шириной) или штангенциркуль, напильник и надфили

— детали: коммутатор (ВАЗ-2108), датчик Холла, соединительный жгут проводов к ним(продается готовый), катушку зажигания двухвыводную от Газели либо Оки, модулятор(бабочка изготавливается из магнитного металла толщиной 0.7-1мм по чертежу, приведенному ниже) высоковольтные провода(бронепровода) высокой мощности(желательно силиконовые)

1.Начальная стадия

Для начала делаем модулятор, если вы его еще не сделали. Это сделать проще всего если распечатать чертеж в реальную величину (размеры чертежа соответствуют реальным измерениям) наклеить распечатку на металлическую пластину и по контурам чертежа вырезать модулятор

ВНИМАНИЕ. Тут важна точность до миллиметра! Так что никаких «наглазов» тут допускать нельзя. Края модулятора надо обработать надфилем, чтобы не было зазубрин и заусенцев

Края модулятора надо обработать надфилем, чтобы не было зазубрин и заусенцев.

2.Демонтаж

— Отсоедините высоковольтные провода от свеч зажигания.

— Отсоедините провода индуктивности от катушек зажигания

— Демонтируйте катушки зажигания вместе с высоковольтными проводами(это нам больше не понадобится)

— Отсоедините конденсаторы от контактов прерывателей

— Отсоедините провода индуктивности от контактов прерывателей

— Демонтируйте контакты с пластины зажигания

— Выкрутите все винты с пластины зажигания и демонтируйте её с генератора

3.Подготовка

— Поставьте наковальню на ровную поверхность

— Положите пластину зажигания на наковальню и разровняйте все изгибы молотком, а штыри прерывателей удалите пассатижами

— Выкрутите болт ротора генератора

4.Установка

— Подвесьте 2-х выводную катушку зажигания в удобном месте под баком

— Подсоедините к катушке провода 1 и 4 коммутатора как показано на схеме а также высоковольтные провода к свечам зажигания(ВНИМАНИЕ. НИ В КОЕМ СЛУЧАЕ НЕ ИСПОЛЬЗУЙТЕ ВЫСОКОВОЛЬТНЫЕ ПРОВОДА ОТ ВАШИХ СТАРЫХ КАТУШЕК. ДЛЯ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ НУЖНЫ МОЩНЫЕ ПРОВОДА, ЖЕЛАТЕЛЬНО СИЛИКОНОВЫЕ, ПРОДАЮТСЯ В ЛЮБОМ АВТОМАГАЗИНЕ!)

ДЛЯ ЭЛЕКТРОННОГО ЗАЖИГАНИЯ НУЖНЫ МОЩНЫЕ ПРОВОДА, ЖЕЛАТЕЛЬНО СИЛИКОНОВЫЕ, ПРОДАЮТСЯ В ЛЮБОМ АВТОМАГАЗИНЕ!)

— Прикрутите модулятор к ротору стандартным болтом якоря

— Закрепите датчик Холла на пластине как показано на фото

— Закрепите коммутатор в удобном для вас месте(рекомендуется установить его на правой крышке воздухоочистителя прямо под облицовочной крышкой)

— Проложите соединительные провода коммутатора и ДХ и подсоедините к коммутатору и ДХ

— Заземлите провод 2 коммутатора на раму мотоцикла(не заземлять на бак!)

5.Регулировка угла опережения зажигания (УОЗ)

5.1. Установить левый поршень в верхнюю мертвую точку, и при помощи линейки(или штангенциркуля) отведите поршень назад на 3мм

5.2

Отпустите болт генератора крепящий модулятор(ВНИМАНИЕ ПРИ ЭТОМ НЕДОПУСКАЙТЕ НИ МАЛЕЙШЕГО ПРОВОРАЧИВАНИЯ КОЛЕНВАЛА. ). 5.3

Подключите мультиметр так: красный зажим к зеленому проводу датчика холла(на входе в датчик с зеленого провода надо сдвинуть белую термоусадку и получить доступ к оголенному проводу), а черный зажим мультиметра запитать на массу(например к картеру двигателя)

5.3. Подключите мультиметр так: красный зажим к зеленому проводу датчика холла(на входе в датчик с зеленого провода надо сдвинуть белую термоусадку и получить доступ к оголенному проводу), а черный зажим мультиметра запитать на массу(например к картеру двигателя)

5.4. Установить на мультиметре режим показания напряжения в диапазоне 0-20 вольт

5.5. Включить зажигание (на мультиметре должно показывать значение либо равное, либо приближенное к нулю)

5.6. ОООЧень медленно проворачивать модулятор так, чтобы его металл вошел в датчик Холла при этом не спускайте глаз с мультиметра!

5.7. Как только на мультиметре появились показания 4-12 вольт, перестаньте вращать модулятор, и еще медленнее проверните его в обратную сторону, чтоб прибор только-только показал снова ноль!

5.8. Затяните болт генератора, НЕ ПРОВОРАЧИВАЯ МОДУЛЯТОР И КОЛЕНВАЛ!

5.9. Снова проверьте положение поршня и перепроверьте в затянутом состоянии положение модулятора и показания при этом положении прибора, если показания отклонились то отрегулируйте ослабив винты крепящие пластину с ДХ и медленно проворачивайте всю пластину пока показания не станут правильными.

5.10. Проверьте показания для правого поршня, только в случае отклонения показаний ничего не сдвигайте с места (ни пластину, ни модулятор) а подточите напильником грань модулятор, которая входит в датчик Холла в этот момент.

«ДНIПРОJAWA»

Так как коленвал у СН-6Д расположен продольно, скомпоновать его со штатной «явской» коробкой передач непросто. Олифир перекомпоновал весь «зад» мотоцикла. Из «Днепра МТ-10» в Jawa перекочевали: КП, карданная передача с мостом и задним колесом, а также маятник. На коническую заднюю шейку коленвала через специально выточенный переходник посадил маховик от МТ-10, через дюралевую проставку к картеру двигателя присоединил коробку передач. Так как силовой агрегат получился намного длиннее «родного» мотора и не помещался в раму, ее пришлось разрезать и удлинить на 280 мм. После чего двигатель закрепил на четырех сайлент-блоках.

Для крепления «днепровского» маятника в раму умелец вварил новые опоры, благодаря чему смог использовать славящиеся долговечностью «родные» «явские» резиновые втулки. Но маятник пришлось сузить — вырезать его среднюю часть, а затем сварить половинки между собой.

Чтобы оптимально использовать мощность и тяговое усилие двигателя, в главной передаче установил «ускоренный» редуктор-«девятку» с передаточным числом 3,89 от мотоцикла М-72.

Мотоцикл Ява 350 6 вольт

  • Новости
  • Фотогалерея
  • Объявления
  • Форум

теги

  • Эндуро
  • Дрэгстер
  • Боббер
  • Чоппер
  • Круизер
  • мотовездеход
  • Кроссовый байк
  • спортбайк

Рубрики

  • Harley Davidson
  • Honda CB
  • Honda CTX
  • Honda GL
  • Honda GL 1800
  • Honda SBR 1000
  • Honda SBR 300
  • Honda SBR 600

Honda Shadow Honda VFR Honda VFR 1200 Kawasaki Ninja Suzuki GSX Suzuki Strom Suzuki SV Гидроциклы Иж Юпитер Квадроциклы Квадроциклы Honda Китайские Мотоциклы Кроссовые Мотоциклы Мопеды Мотоцикл Восход Мотоцикл Днепр Мотоцикл Минск Мотоцикл Планета Мотоцикл Урал Мотоцикл Ява Мотоциклы BMW Мотоциклы BMW G Мотоциклы BMW R Мотоциклы Ducati Мотоциклы Honda Мотоциклы Yamaha Мотоциклы Иж Мотоциклы с коляской Мотоциклы Эндуро Скутеры Honda Спортивные мотоциклы

подобнее

подобнее

подобнее

подобнее

подобнее

подобнее

  • Новости
  • Фотогалерея
  • Объявления
  • Форум

автора

Дизельный двигатель и мотоцикл изобрели почти одновременно, но эволюционировали они по-разному и в разных «разделах» техники. И мало кому приходило в голову, что в один прекрасный момент сольются воедино. Конечно, сегодня мотоциклы с дизелем — экзотика, их в ограниченном количестве выпускают в Индии по лицензии английского Royal Enfield. Но вот недавно появилось сообщение о том, что американцы в рамках одной из программ Пентагона сделали несколько опытных образцов такого рода аппаратов (см. «Мото», № 11–2005). А между тем, без многотысячных долларовых вливаний дизельный мотоцикл разработал изобретатель-одиночка Иван Олифир из города Борзна Черниговской области Украины. Причем, недавно собранная дизельная Jawa — уже второй его вариант.

Первым был «Тайк»: в ходовку «Днепра» Олифир установил чешский 1-цилиндровый 2-тактный бесклапанный дизель (см. «Мото», № 7–2005). Хотя аппарат и потреблял горючего в полтора-два раза меньше «родного» мотора, изобретатель понимал, что сделанное — далеко не предел совершенства. Во-первых, следует приспособить более прогрессивный 4-тактный мотор на солярке, а во-вторых, установить его в раму двухколесного мотоцикла. Какого? Олифир не сомневался: конечно, Jawa!

Взял в работу отечественный 1-цилиндровый 4-тактный дизель непосредственного впрыска СН-6Д (его применяют в небольших стационарных компрессорных и генераторных установках). Чудес не бывает: потрясающая экономичность агрегата оборачивается весьма значительной — почти вчетверо меньшей мощностью, чем у мотора Jawa — всего 6 л.с. при 3000 об/мин, а показатель максимального крутящего момента (1,5 кг.м) примерно вдвое ниже. Но зато такой момент выдается при намного меньших оборотах! На «низах» дизель даст фору бензиновому двухтактнику в тяговитости.

Источники тока

На мотоцикле источниками тока являются два устройства:

  1. Аккумулятор,
  2. Генератор.

Оригинальная схема электропитания мотоцикла Ява 350 634

На приведенном рисунке генератор обозначен буквой – G, и аккумулятор GB.

Также обозначены:

  1. Буквой L обмотка возбуждения статора генератора,
  2. Буквами EL2 система зажигания,
  3. Буквой S выключатель зажигания,
  4. Лампа уровня заряда или разряда аккумуляторной батареи обозначена EL1.

Генератор мотоцикла JAWA

На модели «634» устанавливался шести полюсный генератор мощностью 75 ватт и напряжением в 6 вольт:

  1. Оснащенный двумя прерывателями (по одному на каждый цилиндр),
  2. Шестью полюсными катушками с железными башмаками,
  3. И системой самовозбуждения (работа без аккумулятора).

Иллюстрация из сервисной книжки JAWA

Аккумулятор мотоцикла JAWA

На мотоцикле устанавливался аккумулятор 6 Вольт на 14 А.ч (как и в схеме проводки ИЖ Планета 3).

Из особенностей АКБ можно отметить:

  1. Расположение под сиденьем,
  2. Минусовая клемма подключалась на раму,
  3. Непосредственно у АКБ размещался плавкий предохранитель на 15 А на кронштейне,
  4. АКБ имела вентиляционную трубку, выведенную вниз мотоцикла.

Аккумулятор размещался под сиденьем мотоцикла у заднего стоп-сигнала

Справочно: отсутствие запчастей приводило к тому, что владельцы вынуждены были эксплуатировать мотоцикл без АКБ. Это было возможным благодаря конструкции генератора, а также небольшим переделкам электросхемы.

Достойные характеристики Ява 350

Байк, в отличие от предшественников, получил двухтактный двухцилиндровый двигатель объёмом 350 куб. см, имеющий воздушное охлаждение. Мощность возросла до 16 л. с., а в поздних версиях, после установки нового карбюратора, до 18 л. с.

К слову сказать, карбюратор Ява 350 модифицировался впоследствии неоднократно. Максимальная скорость составляла 115 км/час (при прямой посадке мотоциклиста). Барабанные тормоза работали надёжно, а передняя и задняя вилки с телескопическими амортизаторами обеспечивали комфортное передвижение по дорогам с твёрдым покрытием.

Особенно заметно это стало в 1958 году, когда амортизаторы конусного типа заменили на поршневые. Напряжение батареи и генератора, используемых для работы электрооборудования мотоцикла Ява 350 – 6 вольт. Масса – 139 кг. Расход, по тому времени, был весьма умеренным – 3,6 литра.

Внешний вид модели не просто соответствовал веяниям того времени, а был прогрессивным и хорошо продуманным. Именно на модификацию 354/06 усадил Виктора Цоя автор памятника знаменитому рок-музыканту, Алексей Благовестнов. В качестве элемента монументальной композиции старушка Ява выглядит очень гармонично.

Что делать дальше?

Вероятнее всего, собранное вами зажигание от скутера на яву 634 – черновое и состоит из скруток, именно поэтому следует заменить их на нормальные клеммы и скрутить провода в косы. Осталось дела за малым – полностью заменить все оставшиеся электрические элементы начиная с приборной панели и заканчивая головным освещением и поворотниками. Благо, теперь у вас есть полноценные 12 вольт, поэтому можно заменить все запчастями от старших моделей. С другой стороны, 12 вольт открывают возможность поставить практически любой современный поворотник, качественное освещение и еще много полезных устройств вроде зарядки для смартфона или бортовой аудиосистемы.

ИЖ в качестве донора запчастей

Рассмотрим, к примеру, переход с 6 вольт на 12-ти вольтовую схему электрооборудования, причем, детали для такой переделки мы позаимствуем от мотоцикла ИЖ – благо их достаточно много продается на постсоветском пространстве.

Проводка на Яву при этом останется прежней – если ее состояние удовлетворительное, а вот лампы и катушку придется заменить. Но зато вы получите более мощную систему, что отразится на всех характеристиках мотоцикла.

Схема с расшифровкой

Какой бензин выгоднее?

А92А95

Причины переделки:

  • Устранение слабого света фары – явление, свойственное всем Явам с 6В оборудованием;
  • Устранение недозарядки аккумулятора при продолжительной езде с малыми оборотами;
  • Поломки и отказы вследствие износа родных 6V деталей;
  • Отсутствие возможности приобретения оригинальных узлов и расходных материалов;

Что берем у отечественного мотопрома

Вам предстоит «вживить» отечественные детали в схему Явы

Фактически от ИЖа нам потребуется минимальный набор деталей:

  • реле-регулятор, обозначен на фото ниже под №1;
  • ротор генератора (под №2);
  • обмотки статора (под №3);
  • подающий провод к замку зажигания на клемму 54 (под №4).

Заказные детали

Планшайба для генератора – ее можно заказать у знакомого токаря

Без помощи токаря не обойтись. А раз так, то начните с его поиска по знакомым или по газетным объявлениям.

Ему вы закажете:

  • Переходную шайбу (планшайбу) для установки генератора;
  • Доработку статора – обращенную к коленвалу сторону придется укорачивать;
  • Проточку посадочного места.

На видео ниже демонстрируется работа мотоцикла Ява с генератором от ИЖ на 12 вольт.

Именно такой результат и получится, если придерживаться предлагаемой процедуры модернизации вашей Явы.

Эксплуатационные особенности

Именно мотоцикл в нашей стране стал ярким подтверждением того, что двухколесное транспортное средство действительно является средством передвижения.

Владельцев и их «железных коней» можно было встретить везде:

  • В лесной чаще;
  • В горах;
  • На городских магистралях;
  • В сельской глубинке;
  • На спортивных соревнованиях и т.п.


На мотоцикле JAWA можно было легко уехать за 1000 км от дома Его выносливость и безотказность на самых длительных маршрутах способствовала столь высокой популярности марки в целом. Даже перепродажа 5-ти летнего экземпляра приносила бывшему владельцу не менее 500 рублей.

Тем не менее, сложности с деталями и простая конструкция способствовали тому, что владельцы обслуживали мототехнику своими руками в самых разных местах:

  • В частных гаражах;
  • В подсобках;
  • На балконах;
  • В квартирах и т.п.


Отсутствие гаража никогда не было помехой настоящему мотолюбителю

Что понадобится?

Чтобы установить зажигание от скутера на Яву нам понадобится определенный комплект для переоборудования. Прежде всего это сам генератор, на выбор есть две модели. Более простой QMB-139 будет выполнять все необходимые функции, но вот со светом ночью могут возникнуть неприятности, так как обмотка для головного света слабовата и будет сильно зависеть от оборотов. Если этот параметр вам важен, то выбирайте статор от модели QMI-157 или 152QMI – их для реализации поставленных целей хватит с запасом.

Еще будет нужна катушка зажигания с двумя выводами, здесь снова есть из чего выбрать. Для наших целей подойдут катушки мотора ЗМЗ-406 или от Оки.

Понадобится аккумуляторная батарея на 12 вольт. Новая нам не нужна, подойдет любая б/у мотоциклетная или новая китайская батарея. Ее роль – сглаживать перепады напряжения в контуре поворотников, стопов.

Также не стоит забывать про набор проводов/клемм. Последние лучше брать от японских скутеров.

Последний пункт – переходная пластина. Увы, найти ее в продаже нельзя, но добрые люди приготовили точные чертежи, представленные ниже, по которым вы сможете собрать собственную переходную плиту или заказать ее. Толщина металла — 4мм, это важный параметр, ведь если сделать пластину больше или меньше, некоторые элементы системы могут не войти или работать неправильно.

Отбор максимального тока

Официальная инструкция производителя помимо технического регламента, предписывала и рекомендации, касающиеся отбора максимального тока у генератора:

  1. Мощность в 15А допустима к отбору при условии, что температурный режим статорной обмотки не превышает 155С;
  2. С прицепной коляской Ява-638 и со всеми постоянно включенными потребителями допускается длительное подключение еще одного потребителя, мощность которого не превышает 42Вт (3А);

При более высоких температурах, например, при эксплуатации мотоцикла в южных широтах, существует риск теплового повреждения статорной обмотки. Также высока вероятность, что проводка на Яву 638 может получить повреждения изоляции.

Потребители тока

Следует разделять электросхему потребителей мотоцикла на:

  1. Первичную электрическую цепь,
  2. Вторичную электрическую цепь.

Заводская схема проводки Ява 634 6в: первичная и вторичная цепи

Благодаря катушке зажигания они индуктивно взаимосвязаны первичная цепь тянется от генератора к выключателю зажигания через контакт «51» (на схеме вверху), либо через аккумулятор (клемма «30»).

При включении зажигания (клемма «54»):

  1. ток подается на первичную обмотку катушки,
  2. а затем со вторичной на прерыватель зажигания.

Справочно: Принцип действия катушки зажигания заключается в генерировании тока высокого напряжения с помощью первичной и вторичной обмоток, а затем в его подаче на свечу, воспламеняющую топливовоздушную смесь в цилиндре. Наглядно это можно увидеть на обучающем видео из школьных уроков физики.

Помимо системы зажигания, в электрической схеме присутствуют следующие потребители:

  1. контрольные лампы приборы и,
  2. головной свет,
  3. стоп-сигналы,
  4. габаритные огни,
  5. лампы подсветки приборов.

Выводы: Надеемся, что приведенные в статье схемы и технические особенности помогут вам в обслуживании электрических цепей мотоцикла (см. подробнее также статью о электропроводке Ява 350). И ваш «железный конь» прослужит не один десяток лет в исправном состоянии.

Выводы

Выражаем уверенность, что данные в статье и видео об особенностях электросхемы мотоциклов JAWA окажут вам помощь в эксплуатации данного транспортного средства. А предложенные цветные схемы в высоком разрешении позволят правильно и грамотно обеспечить технический уход за мотоциклом.

В силу разных причин вы можете быть обладателем легендарной Явы – это мотоцикл вашего отца, старшего брата или вы просто купили легендарный транспорт по случаю. Но вот незадача – мотоцикл зачастую далек от идеального состояния, к примеру, вас может огорчить такая неприятность, как расслоившаяся от старости проводка Ява наверняка хранилась в неотапливаемом сарае или гараже, а нового комплекта в вашем городе не найти.

Что самое обидное — работы по замене большинства деталей и узлов достаточно просты, но отсутствие запчастей обездвиживает ваше транспортное средство на неопределенный срок. Мало того, цена деталей с каждым годом имеет свойство расти, что вынуждает проявлять умелые руки и смекалку. Зато результат оправдывает все ожидания.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
