Снятие, разборка и ремонт коробки передач ВАЗ-2107

Замена сальников

Чаще всего износу подлежат прокладки и сальники. И если прокладку может поменять даже неопытный водитель, то к замене сальников следует отнестись максимально внимательно.

По своей конструкции сальник — это и есть резиновая прокладка, которая выполняет функции герметика. То есть если сальник рвётся или изнашивается, коробка перестаёт быть герметичной, что, в свою очередь, ведёт к утечкам масла и поломкам.


Устройство сальника позволяет ему герметизировать все стыки между деталями на валу

Для того, чтобы восстановить герметичность КПП, нужно будет поменять эту прокладку. Для работы понадобятся:

  • новый сальник того же производителя;
  • гаечные ключи;
  • молоток;
  • отвёртка с плоским тонким лезвием;
  • нож;
  • герметик.

Сальник первичного вала

Сальник первичного вала КПП ВАЗ 2107 имеет следующие рабочие характеристики:

  • вес — 0.020 кг;
  • габариты — 28х47х8 мм;
  • диапазон рабочих температур — от -45 до +130 градусов;
  • месторасположения — на первичном валу в кожухе сцепления.

Соответственно, чтобы произвести замену сальника первичного вала коробки, потребуется снять КПП с машины и разобрать кожух:

  1. Снять с коробки колокол (кожух), он крепится на четырёх болтах.
  2. Снять с коробки вилку и выжимной подшипник (вилка крепится винтами, подшипник придётся либо выбивать молотком, либо выпрессовывать тисками).
  3. Открывается доступ к первичному валу и его сальнику.
  4. Лезвием ножа или отвёртки поддеть старое кольцо и удалить его с вала.
  5. Хорошо зачистить место посадки сальника от пыли и грязи.
  6. Установить новый сальник.
  7. Собрать КПП в обратной последовательности.

Фотогалерея: основные этапы работ


Колокол легко снимается, так как крепится всего на 4 болтах

Важно очень аккуратно подцепить сальник, не поцарпав смежные поверхности


Даже если старый сальник не имеет трещин и деформаций, при разборке КПП его всё равно нужно заменить на новый

Работа по замене сальника первичного вала не составляет особенных хлопот.

Сальник вторичного вала

Сальник вторичного вала немного отличается по своим характеристикам от прокладки первичного вала:

  • вес — 0.028 кг;
  • габариты — 55х55х10 мм;
  • диапазон рабочих температур — от -45 до +130 градусов;
  • месторасположения — на вторичном валу на стыке фланца.

Замена сальника производится на снятой коробке передач:

  1. Первым делом нужно жёстко зафиксировать фланец коробки, в него можно вставить болт или толстую отвёртку.
  2. Провернуть ключом гайку крепления фланца.
  3. Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
  4. Вынуть из отверстия болт.
  5. В конец вторичного вала упереть съёмник.
  6. Снять фланец вместе с шайбой.
  7. Отвёртками или пассатижами извлечь из коробки старый сальник.
  8. Место стыка зачистить, установить новый сальник.

Таким образом, заменить сальник вторичного вала несколько сложнее, чем выполнить ту же работу на первичном валу. Разница связана с местоположением сальников и их габаритами.

Фотогалерея: основные этапы работ


Для работы нужно выбрать максимально толстую и мощную отвёртку или болт, чтобы они не погнулись


Фланец извлекается только через использование съёмника


Место посадки необходимо очистить от пыли и грязи

Правила разборки и сборки КПП


Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

  1. Разборка механизма выполняется только после его полной очистки от грязи.
  2. Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
  3. Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
  4. При разборке агрегаты складываются в последовательности демонтажа.
  5. Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
  6. Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
  7. Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
  8. Сборка агрегата осуществляется исключительно в обратной последовательности.
  9. Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Как выполняется ремонт коробки передач

В первую очередь необходимо хорошо очистить коробку от загрязнений и масла, а также продуть посредством компрессора все подшипники и трущиеся детали. После этого внимательно осматриваем трансмиссию на предмет обнаружения трещин, сколов и прочих дефектов. Поврежденные детали в подавляющем большинстве случаев нужно заменять на новые, чтобы обеспечить бесперебойную работу КПП.

Кроме того, важно проверить сальники, выступающие в качестве уплотнителей – часто именно их износ приводит к нарушению герметичности и утечке трансмиссионного масла. После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

После замены вышедших из строя или изношенных элементов осуществляется сборка трансмиссии в следующей последовательности:

  • размещение в корпусе коробки вторичного вала, монтаж подшипника и его фиксация;
  • монтаж вилок переключения скоростей. Это самый ответственный этап, так как необходимо размещать детали в строго определенной производителем последовательности. Сперва закладывается шток первой и второй передачи, затем длинный сухарь, а после него – вилка третьей и четвертой скоростей с коротким сухарем;
  • монтаж промежуточного вала;
  • установка пятой передачи и переключателя заднего хода.

Монтируется коробка передач в порядке, обратном описанному выше. Если вы не уверены, что справитесь с довольно сложной процедурой разборки, ремонта и сборки, лучше воспользуйтесь помощью специалиста, что исключить возникновение каких-либо проблем и обеспечит нормальную работу трансмиссии на вашем автомобиле.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины

Дальнейшие действия производятся в такой последовательности:

  • Снять вилку сцепления с коробки передач.
  • Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
  • Открутить и снять поперечину крепления КПП.
  • Демонтировать привод спидометра.
  • Снять датчик включения ламп заднего хода.
  • Снять манжету с шаровой опоры рычага КПП.
  • Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
  • Снять корпус и прокладку со шпилек.
  • Открутить гайки крепления трубы для выпуска газов.
  • Снять кронштейн крепления, вынуть закладной болт.
  • Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
  • Открутить 10 гаек нижней крышки ключом на 10.
  • Снять крышку вместе с прокладкой.
  • Открутить еще одну гайку задней крышки.
  • Утопить шток 1 и 2 передачи при помощи отвертки.
  • Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
  • Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
  • Вынуть 5-ю передачу и передачу заднего хода.
  • Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
  • Демонтировать уплотнительную прокладку.
  • Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
  • Снять пружинное кольцо с вала КПП.
  • Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
  • Открутить болт шестерен
  • Сдвинуть вилку 5 передачи и снять блок шестерен.
  • Зажать блок шестерен в тисках.
  • Демонтировать шайбу вторичного вала.
  • Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

Важно: ремонт КПП ВАЗ 2107 подразумевает обязательную замену всех прокладок на новые. Поэтому перед работой следует запастись комплектом прокладок.

  • Извлечь из отверстий картера пружины, фиксирующие штоки.
  • Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
  • Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
  • Снять кольцо.
  • Снять муфту 5-й передачи, сдвинув вилку включения передач.
  • Снять промежуточную шестерню заднего хода с оси.
  • Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
  • Открутить болт крепления штока.
  • Вытащить блокировочный сухарь.

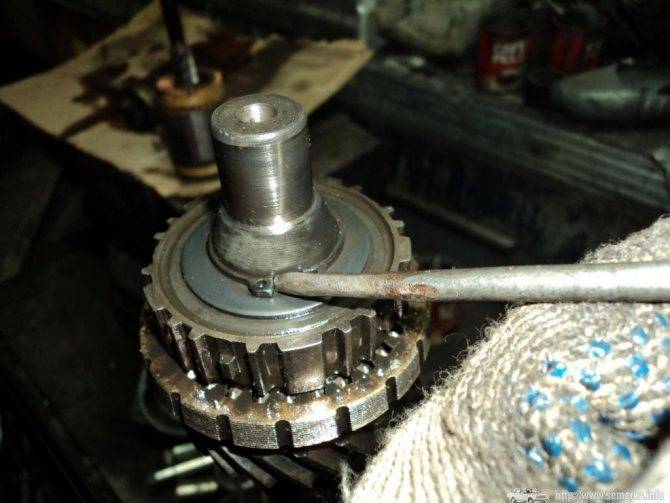

  • Разжать стопорное кольцо, относящееся к 5-й передаче.
  • Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
  • Извлечь передний подшипник промежуточного вала.
  • демонтировать промежуточный вал.
  • Снять часть кольца заднего подшипника.
  • Открутить болт, крепящий к штоку вилку 3-4 передачи.
  • Снять шток 3-4 передач и вилку.
  • Вытащить блокировочный сухарь.
  • Открутить крепления вилки 1-2 передач.
  • Демонтировать шток и вилку 1-2 передач.
  • Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
  • Выдвинуть из картера подшипник.
  • Демонтировать первичный вал.
  • Вынуть роликовый подшипник из вала.
  • Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
  • Демонтировать вторичный вал.
  • Открутить гайку и снять ось заднего хода.
  • Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
  • Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
  • Выпрессовать из шестерни вторичный вал.
  • Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
  • Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
  • Снять шестерню 2 передачи и кольцо подшипника.
  • Демонтировать тарельчатую шайбу.
  • Выпрессовать из кольца подшипника вторичный вал.
  • Вытащить стопорное кольцо, пружину 4 передачи.
  • Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
  • Все изношенные детали заменить новыми.
  • Собрать КПП, выполняя действия в обратной последовательности.

Процесс замены

Для выполнения замены трансмиссионной жидкости необходимо хорошо подготовиться. Список инструментов для замены масла в МКПП в ВАЗ 2107:

  • Ключ на 17;
  • Шестигранник на 12;
  • Шприц для смеси или гибкий шланг;
  • Емкость для отработанной жидкости;
  • Новая смазка;
  • Резиновые перчатки;
  • Тряпка.

При смене смазочной жидкости следует соблюдать технику безопасности. Работа выполняется в резиновых перчатках. Отработанный состав необходимо сливать в емкость с последующей утилизацией. Если жидкость нагрета, сливать смесь нельзя во избежание ожогов.

Первый этап

Первым этапом замены смазки в коробке передач автомобиля является слив масла с бака МКПП ВАЗ 2107. Перед началом работы двигатель прогревают до рабочей температуры и глушат. Жидкость прогревается от работы и становится жидкой. Это позволит лучшему сливу отработки.
Машину следует установить на эстакаду или смотровую яму и придерживаться следующей последовательности действий:

  • Подставить емкость под сливную пробку.
  • Ключом открутить пробку залива жидкости.
  • Шестигранником открутить сливную пробку. Сливать внимательно, смесь разогрелась и можно получить ожоги.
  • Открутить масляный фильтр, чтобы смазка стекла с двигателя в поддон.

Второй этап

Поддон является местом скопления моторной смеси в системе смазки. В процессе трения деталей на поддоне скапливается металлическая стружка. Необходимо выполнить удаление стружки с поддона в МКПП на ВАЗ 2107:

  • Если старая жидкость темная с примесями мусора, надо почистить пробку и промыть КП.
  • Тряпкой очистить заглушки и все окружающее их.
  • Снять нижнюю часть картера, удалить накопленную стружку.
  • Прикрутить сливную пробку.
  • Установить новый масляный фильтр, наполнив немного смесью.
  • Смазать резиновое уплотнительное кольцо.
  • Фильтр закручивать руками.
  • Установить на место прокладку и поддон.
  • Затянуть болты.

Третий этап

Выполнив слив отработанной трансмиссионной смазки, приступают к третьему этапу – заливка новой жидкости. Заливается новое масло в следующей последовательности:

  • Специальным автомобильным шприцем залить новое масло до уровня пробки.
  • Закрутить пробку заливного отверстия.
  • Смазка должна быть на уровне между min и max.
  • Завести силовой агрегат. Дать поработать 5-10 минут.
  • Заглушить мотор, проверить, нет ли утечки через масляный фильтр и пробку для слива. По необходимости подтянуть.

Заливать смесь в коробку передач надо в объеме 1,35 литра для 4-ступенчатой КПП и 1,6 литра для 5-ступенчатой коробки передач. Если в автомобиле 5-ступенчатая коробка передач, надо заливать смазки немного выше уровня, чтобы 5 передача не оставалась сухой. Такую замену рекомендуют производить на смотровой яме.

В итоге объем жидкости должен быть на прежнем уровне. Все должно быть выполнено качественно, ведь трансмиссионная смазка играет важную роль в работе силового агрегата в целом.

ОПИСАНИЕ КПП ВАЗ 2107

Само собой, технологии 6-ти и более ступеней переключения передач, а уж тем более с автоматической селекцией едва ли добрались до ВАЗ 2107 – в её основе инженерами заложена старая добрая механическая пятиступенчатая трансмиссия. Впрочем, вряд ли заднеприводному старожилу автомира необходимо что-то большее.

коробка передач ваз 2107

На спортивные лавры он не претендует, поскольку количество лошадей под капотом годится только на то, чтобы сдвинуть автомобиль с места и поддерживать безопасную для водителя и пассажиров скорость до 120-130 км/ч. Крутящий момент, хоть и тоже совсем небольшой, зато «5-ступка» прекрасно перерабатывает и передаёт его на колёсную базу.

Простота – залог успеха, как известно, и хотя бы в этом смысле конструкторы автомобильного не прогадали с коробкой «семёрки». В сравнении с аналогичными механизмами у иномарок, коробка семёрки не имеет излишеств и делает упор на проверенное временем устройство. Как показывает практика, регулярная замена масла в КПП и пренебрежение забавами наподобие резких разгонов с места смогут продлить жизнь трансмиссии вплоть до нескольких сотен тысяч километров пробега.

Из очевидных недостатков коробки можно отметить издаваемый ей во время эксплуатации шум. Его уровень невозможно уменьшить никакими манипуляциями. А учитывая плохую звукоизоляцию салона ВАЗ 2107, это может доставить значительный дискомфорт всем, кто в нём находится. Однако если использовать машину исключительно как «рабочую лошадку», чтобы добираться из пункта «А» в пункт «Б», на это можно просто не обращать внимания.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.


Впервые пятиступки стали устанавливать именно на ВАЗ 2107

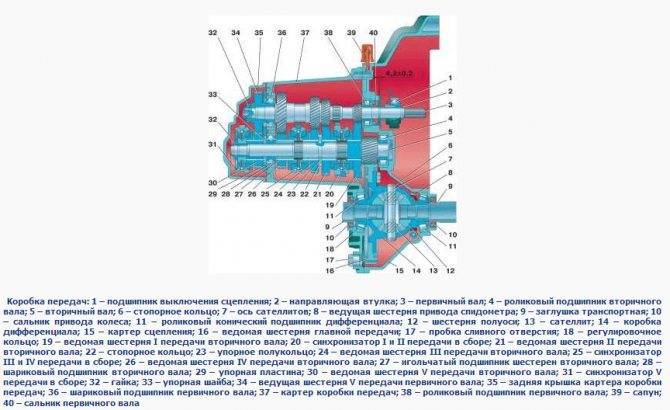

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.


Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель ВАЗ 2105 ВАЗ 2107
Главная пара 4.3 4.1 / 3.9
1-я передача 3.667 3.667
2-я 2.100 2.100
3-я 1.361 1.361
4-я 1.000 1.000
5-я 0.801 0.820
Задняя 3.530 3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.


В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

  • первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
  • вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
  • промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.


Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.


Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.


Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.


Через вилку происходит переключение скоростей автомобиля

Проводим ремонт коробки предач

Ремонт коробки передач ВАЗ 2107 включает следующие этапы:

1. Слить моторное масло из КПП.

2. Демонтировать КПП.

3. Очистить щеткой и промыть наружную поверхность КПП керосином.

4. Снять с КПП муфту выжимного подшипника и вилку сцепления.

5. Отсоединить эластичную муфту вала от фланца на вторичном валу КПП.

6. Снять фланец эластичной муфты с вала КПП.

7. Отсоединить опору мотора с поперечиной от задней крышки КПП.

9. Снять датчик фонарей заднего хода.

10. Снять с шаровой опоры рычага манжету.

11. Ключом на 10 мм отворачиваем три гайки крепления корпуса рычага переключения передач к задней крышке картера.

12. Снять со шпилек корпус рычага и прокладку под ним.

13. Ключом на 13 мм отвернуть 2 гайки крепления трубы выпуска газов.

14. Снять кронштейн и вынуть закладной болт под ним.

15. Ключами на 13 мм отвернуть пять гаек задней крышки.

16. Ключом на 10 мм отвернуть 10 гаек нижней крышки.

17. Снять крышку и прокладку под ней.

18. Если гайки отвернулись со шпильками то наносим фиксирующий клей и устанавливаем шпильки обратно.

19. Ключом на 13 мм отвернуть гайку крепления задней крышки.

20. Отверткой утапить шток I-й и II-й передач.

21. Обстукивая крышку кпп молотком по периметру плоскости крепления, отсоединить крышку от картера КПП.

22. Снять со шпилек заднюю крышку.

23. Извлечь из задней крышки заглушку блока шестерен V-й и передачи заднего хода.

24. Щипцами вынуть V-ю и передачу заднего хода.

25. Установить заднюю крышку на 2 деревянных бруска и молотком выпрессовать подшипник блока V-й передачи заднего хода.

26. Снять уплотнительную прокладку.

27. Для замены сальника вала вырессовать сальник во фланце передней крышки кпп.

28. Пассатижами вынуть сальник из передней крышки кпп.

29. Снять с вала кпп пружинное кольцо.

30. Ключом на 19 мм отвернуть болт переднего подшипника вала и вынуть болт вместе с зажимными шайбами.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

снять панель радиоприемника;

демонтировать рычаг коробки;

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;
  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

открутить крышку, закрывающую корзину сцепления;

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;
  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Для чего нужна кулиса на коробке передач

Назначение кулисы в любой коробке передач — связь рычага переключения передач со штоком, подводящим к КПП. Несмотря на то что этот механизм имеет продолжительный срок эксплуатации, со временем детали изнашиваются. Как правило, проблемы возможны не ранее, чем через 100 тыс. км. пробега. Единственное, что может требовать более частой замены, это резиновые и пластиковые элементы стержня рычага КПП, которые используются для его соединения с рычагом на коробке.

Как снять кулису на ВАЗ 2101

Для демонтажа кулисы (короткого рычага, расположенного на коробке) на ВАЗ 2101 потребуется удалить длинный рычаг управления передачами и защитную накладку, расположенную на полу салона. Для снятия механизма необходимо извлечь резиновую манжету, а затем открутить крепёж шаровой опоры рычага. Во время извлечения нужно быть аккуратным, чтобы оттяжная пружина не спала. Если снять кулису таким образом не удастся, потребуется демонтировать заднюю крышку коробки, на что уйдёт немало времени и сил. Снимают кулису, как правило, во время ремонта коробки, и то не всегда.


Кулису на коробке передач снимают довольно редко, поскольку механизм из строя практически не выходит

Как поставить кулису

Установка механизма управления передачами производится в обратной последовательности. Кулиса уплотняется прокладкой и, если уплотнитель находится в плохом состоянии, лучше его заменить, что исключит попадание грязи внутрь коробки и возможное подтекание масла.


При монтаже кулисы устанавливают на место прокладку, а после и сам механизм

Регулировка кулисы

Кулиса на коробке передач ВАЗ 2101 имеет простую конструкцию и каких-либо регулировочных работ при ремонте либо замене детали не требуется.

Обслуживание и ремонт КПП ВАЗ 2101 вполне по силам каждому автовладельцу, что обусловлено несложной конструкцией механизма. Единственное — для проведения мероприятий, связанных с демонтажем узла, желательно позвать помощника, поскольку коробка является довольно тяжёлым механизмом и самостоятельно снимать её с автомобиля будет нелегко и небезопасно. При правильном и своевременном обслуживании КПП в течение продолжительного времени не будет доставлять каких-либо проблем.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Даже средний расход топлива — 9-10 литров — нельзя назвать преимуществом машины, поскольку гораздо более серьёзные аналоги с 3-х и даже более литровыми агрегатами потребляют сопоставимое количество бензина. Дизельных версий ВАЗ 2107, к слову, не предусмотрено.

Ремонт 5-ступки

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

  • заедает рычаг кулисы;
  • посторонний шум при езде;
  • вылетает одна из передач;
  • туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей. Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

  1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

  1. После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

  1. Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

  1. Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Идеальное переключение передач

На современном автомобильном рынке всё большее распространение получают экземпляры с автоматической либо роботизированной коробкой передач

. По своим техническим характеристикам они уже давно не уступают своим механическим аналогам, вдобавок привлекая потенциального владельца отсутствием необходимости самостоятельно управлять процессомпереключенияскоростей , раз за разом совершая множество телодвижений.Тем не менее, на вторичном рынке в среднем ценовом сегменте соотношение продаваемых автомобилей всё ещё будет, скорее, в пользу тех, которые обладают именно МКПП. Во время движения эти скоростные диапазоны «стираются», практика показывает, что, начиная со второй передачи, переключение происходит иначе. Дело в том, что мощность новых авто способна позволить своему владельцу даже на второй передаче дойти до разгона в 70 км/час, однако, это слишком непродуманный шаг, так как слишком затратный. Переключение на пятую передачу большинство водителей производят при превышении скорости в 110 км/час, хотя рекомендуется это делать уже при 90 км/час. Автовладелец, естественно, должен знать о нормах, но переключать скорость исходя из возможностей машины и . Итак, правильное переключение передач сводится к одному — плавному выжиманию механизма сцепления и быстрому переключению скоростей. 21 Дек 2021 marketur 207 Поделитесь записью

Небольшой итог

Общее устройство механических коробок переключения передач на ВАЗ

Устройство 5-ти ступенчатой МКПП Лада Приора, Калина. Общая схема коробки передач.

Новые, троссовые коробки передач, устанавливаемые на модели автомобилей с 16-ти клапанными двигателями стали гораздо тише даже при торможении двигателем. Они имеют усиленные синхронизаторы (которые, все же, не назвать беспроблемными). Они способны, согласно паспортным данным, выдерживать крутящий момент в 160 Н·м. На практике они работают исправно и при гораздо больших нагрузках, когда двигатель автомобиля форсируют.

Не стоит думать, что мы намеренно хвалим механические коробки передач ВАЗ, мы лишь отметили их заслуженные положительные качества. Но, конечно, проблемы в ходе эксплуатации с ними встречаются. Отметим наиболее частые неисправности, их причины и способы решения.

Таблица наиболее частых неисправностей механических коробок переключения передач ВАЗ, а так же их устранение и ремонт

Самым удачным МКПП на Ладах считается коробка, устанавливаемая на Ладу Весту

Новым уровнем в строении механических коробок переключения передач ВАЗа для переднеприводных автомобилей стала коробка ВАЗ 21807, это пятиступечатая МКПП устанавливаемая на Ладу Весту. Считается одной из самых удачных МКПП, так как является усиленной, способна держать высокий крутящий момент. Такие проблемы как гул коробки, быстрый износ подшипников и шестерен, течи масла из сальников для этой коробки не характерны, но стуки на холостых иногда встречаются, хоть и далеко не на всех экземплярах, что является удивительным явлением.

Так же следует отметить и механическую коробку передач ВАЗ 21809, устанавливаемую на Ладу X-ray. Она так же прочна как и ВАЗ 21807, но в эксплуатационной практике владельцев часто встречаются течи сальников и затруднение при включении задней скорости.

Лада X-ray на МКПП, которая так же является довольно удачной

Схема переключения передач на 4-х ступенчатой МКПП, применяемой на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива 2121

Небольшой Итог

Итак, что можно в итоге сказать о механических коробках на ВАЗ и Ладах? Наверное то, что начинались они в 70-х годах феноменально качественными, затем, 5-ти ступенчатые МКПП немного сдали в качестве, чем, конечно, слегка огорчили владельцев. Но и невозможно не отметить то, как ВАЗ разобрался (ну, почти разобрался) с многими проблемами своих МКПП. Достаточно лишь взглянуть на коробку Лада Веста и ее версии Спорт, с форсированным 140 сильным двигателем, как замечательно коробка работает с моментом в целых 180 Н·м!

Все коробки ВАЗ невероятно ремонтопригодны, их можно восстановить из любого состояния, причем сделать это можно за сравнительно небольшие деньги. Другой большой вопрос вызывает качесво запасных частей для коробок передач на нашем рынке. Речь сейчас не только о дешевых аналогах, но, к сожалению и о заводских запасных частях.

Благодарим вас за внимание к данной статье, мы постарались собрать много полезного о эксплуатации и ремонте МКПП ВАЗ, проблемах и способах их решения, а так же другой информации о коробках ВАЗа. Надеемся, вам было интересно и вы нашли что-то полезное и нужное для себя!. Источник

Источник

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
