Признаки неисправности опорного подшипника подвески и порядок его замены

Как заменить ступичный подшипник на Шевроле Лачетти

Ступичный подшипник на Шевроле Лачетти случит около 50-60 тыс км. Однако может выйти из строя и раньше, например при сильном ударе (при попадании колесом в глубокую яму), заводском браке или по каким-либо другим причинам. После выявления неисправности подшипника, некоторые автовладельцы пренебрегают его заменой и продолжают эксплуатацию авто. Ниже мы опишем признаки выхода из строя ступичного подшипника на Chevrolet Lacetti.

Как определить что ступичный подшипник неисправен

Характерный гул со стороны правого или левого колеса

Если при движении автомобиля слышится сильный гул, это может свидетельствовать о неисправности подшипника.

При повороте колес может слышится пощелкивание.

Автомобиль быстро тормозится при движении накатом. Когда подшипник вышел из строя из него как правило выходит вся смазка, и как следствие он начинает разваливаться. Появляется шум и хруст.

Как проверить подшипник самостоятельно?

  • Поддомкрачиваем колесо так, чтобы оно не было навесу.
  • Крутим его и слушаем шум. Если слышен хруст или шелест, подшипник неисправен.

Точно так же поступаем с другим колесом. После того, как мы убедились в неисправности подшипника, можно с уверенностью идти в магазин и покупать новый.

Какой подшипник выбрать оригинал или аналог

С завода Лачетти комплектуется подшипником под номером 94535982. Его стоимость начинается от 2200 руб.

  • AMD AMDGH039060 Корея
  • Coram CR073 Италия
  • GMB GH039065 Япония
  • NPA NP31303511 Германия

Этапы замены ступичного подшипника своими руками

Снимаем декоративный колпачок и отгибаем края ступичной гайки. Далее с помощью головки на 32мм срываем гайку.

Далее срываем гайки крепления колеса и откручиваем его.

Теперь следует открутить датчик ABS. Иногда сделать это не просто из-за за того, что болты закоксовываются или ржавеют. Решить эту проблему можно с помощью проникающей смазки или WD-40.

После этого следует открутить суппорт (откручиваем верхний и нижний болт крепления суппорта)

Далее откручиваем три болта крепления шаровой опоры

Два болта крепления стойки и вытаскиваем поворотный кулак

После того, как мы сняли поворотный кулак зажимаем его в тиски и с помощью оправы выбить из него старый подшипник. Прежде чем выбивать подшипник обязательно снимите стопорное кольцо.

Берем новый подшипник и впрессовываем его в поворотный кулак. Молоток лучше не использовать, или взять молоток из легкого металла, чтобы не повредить кромку подшипника.

Запрессовываем подшипник вставляем стопорное кольцо и производим сборку в обратной последовательности.

После сборки шумы должны прекратится.

На этом замена ступичного подшипника переднего колеса на Шевроле Лачетти закончена.

Устройство

Разберем для начала его устройство.

Перед нами картинка упорного подшипника. В верхней его части расположены три шпильки для его крепления и одно центральное крепление через внутреннюю часть опоры.

Данное видео создано для разъяснения сути установки опорного подшипника, о назначении которого почему-то большинство автолюбителей забывают. Знают лишь о назначении амортизаторов и пружин, хотя опора является не менее важным элементом в подвеске автомобиля.

Видео

Что такое опорный подшипник. Передний привод. Просто о сложном

Watch this video on YouTube

Рассмотрим устройство и работу стойки МакФерсон на простом рисунке. Как видно из рисунка на видео стойка представляет собой трубу с наваренными опорными чашками для крепления пружины. Внутри находится картридж это резиновый амортизатор «кекс».

В нижней части стойки имеется крепление для связи опоры с поворотным кулаком. В верхней части стойки и устанавливается подшипник, служащий верхней опорой. Опора через амортизационную стойку соединяет брызговик кузова с подвеской.

В стакане брызговика имеются три отверстия, куда входят шпильки верхней опоры, на которые для крепления сверху наворачиваются гайки.

Благодаря шариковому подшипнику стойка МакФерсон вместе с кулаком может, вращаться в ту или другую сторону повторяя движение колеса. Следовательно, если бы верхняя опора не имела подшипника, то стойка, как и колесо с трудом могли бы поворачиваться влево или вправо.

Теперь давайте рассмотрим опору в разрезе, чтобы лучше уяснить принцип его работы на автомобиле.

Опора состоит из трех частей…

Верхняя часть, где находятся три шпильки ее крепления и нижняя часть опоры. Внутри находится сам опорный шариковый подшипник.

Через внутреннюю обойму шарикового подшипника проходит шток амортизатора, на конце которого имеется резьба для крепления штока. На выступающую часть штока наворачивается гайка, закручивающаяся предписанным моментом.

Схема сборки стоек а/м Калина

Схема сборки стоек а/м Гранта

На видео выше (см. картины) показаны:

• Крепление верхней части стойки к стакану брызговика кузова;

• Сама стойка в разобранном виде с пружиной и верхней опорой;

• Опорный подшипник (бывают несколько видов).

Предназначение опорного подшипника…

Верхняя опора служит для сглаживания нагрузок, идущих от колес через амортизатор на кузов автомобиля и их равномерного распределения.

Износ опорного подшипника

Как Проверить Опорные Подшипники Стоек Амортизаторов

Watch this video on YouTube

Так если поднять автомобиль на подъемнике и подвигать колесом по сторонам, вправо/влево, то будет заметен большой свободный ход всего узла, что подскажет нам, что опорный подшипник требует замены.

Если же посмотреть при этом сверху, где крепится шток амортизатора, то будет заметно его движение из стороны в сторону. Также можно приложить руку к верхней части амортизатора, где находится гайка крепления штока. В этом месте люфт отчетливо ощущается.

При износе шариков подшипника возрастает нагрузка на элементы передней подвески, ухудшается управляемость автомобиля. Следовательно, все это отрицательно сказывается на общей безопасности движения.

Замена опоры стойки

Замена опорного подшипника(опоры) передней стойки 2108

Watch this video on YouTube

После замены опор автомобиль рекомендуется проверить на стенде сход-развал, для проверки углов установки колес.

Все на этом, пишите комментарии. До свидание!

Читайте еще:

Как выгодно обменять авто с пробегом

  1. Диагностику старой модели, на основании которой будет определена ее стоимость;
  2. Выбор машин на обмен, абсолютно новых или обладающих чистой историей пробега: все автомобили проходят криминалистическую экспертизу, потому в автосалоне никогда не будут продавать автомобиль с “темным прошлым”;
  3. Юридическое сопровождение сделки: клиент заключает нотариально заверенный договор и при необходимости может воспользоваться кредитными услугами банка-партнера автосалона;
  4. Оперативность услуги: клиенту не нужно искать покупателей для своего ТС, он лишен необходимости улаживать вопросы с ГАИ или банком. Перечисленные функции — задача автоцентра.

Читайте тут! Замена передней подвески

Таким образом при минимальном наличии документов возможно купить автомобиль улучшенной комплектации в течение от одного до трех дней. Услуга обмена авто с пробегом дает возможность регулярно менять автопарк владельца, приобретая его лучшие модели.

Замена

Замена опорного подшипника на всех автомобилях проходит практически одинаково и отличается только некоторыми конструктивными исполнениями самой машины. На марках, например, Golf 1,2, рулевой рычаг расположен снизу стойки, а на других, например, OpelCadet, ВАЗ 2110 и прочие, он расположен сверху стойки. Это говорит о таком же верхнем расположении рулевой рейки. Кроме того, отличия могут быть в ограниченности пространства, например, DaewooNexia.

Как поменять опорный подшипник? Рассмотрим пример на автомобиле Форд Мондео, замена подшипника заключается в следующих действиях:

  1. Для того чтобы начать работу потребуется установить авто на ручной тормоз и опереть на надежные подставки.
  2. После обеспечения надежной установки машины необходимо снять оба колеса. Замена парных запчастей в ходовой части автомобиля следует полностью, потому что из-за выработки одной обязательно будет подвержена повышенному износу и вторая.
  3. Обязательно перед началом раскручивания всех соединений следует предварительно их обработать WD-40 предварительно зачистив от грязи. Это значительно повысит срок службы всех элементов.
  4. Далее, при помощи накидного ключа на 15 или 18 необходимо расслабить зажимную гайку стойки в стакане. На других марках автомобилей, возможно, потребуется головка на 22 и шестигранник на 6.
  5. На следующем этапе замены потребуется открутить верхний наконечник стойки стабилизатора. Для этого потребуется накидной ключ и шестигранник.
  6. Обязательно извлеките из хомутов на корпусе стойки тормозной шланг и проводку на датчик.
  7. Далее, потребуется полностью выкрутить болт крепления стойки к поворотному рычагу.
  8. Торцевым ключом на 13 нужно открутить болт крепления привода на ступице.
  9. На следующем этапе понадобится помощь постороннего человека. Он должен надавливать на рычаг, а тем временем при помощи монтировки, вставив ее в разрез хомута крепления стойки, необходимо раздвинуть его половины в стороны. Приводной рычаг ступицы должен благополучно слезть со стойки. Замена подшипника на Мондео именно из-за этого этапа является причинной обращения многих в сервисные центры. При сборке учтите, что на ней имеется что-то вроде шплинта, который должен входить в разрез хомута.
  10. Далее, нужно открутить три болта крепления стойки к стакану, они и удерживают опорный подшипник.
  11. На этом этапе и начинается собственного сама его замена. Для этого потребуется стянуть пружину при помощи специального приспособления.
  12. При помощи головки и шестигранника необходимо открутить зажимную гайку самого подшипника.
  13. В разобранном состоянии он извлекается из корпуса опорного механизма при помощи отвертки.
  14. При установке подшипника его поворотную часть необходимо повернуть относительно выступа на стационарной части на угол 60. Эта мера обязательна и является решающей при работе и распределении на него нагрузок. Проверить угол можно при помощи транспортира.
  15. Произвести сборку всех агрегатов и механизмов в обратном порядке. Развал-схождение делать не придется, потому что приводной рычаг от ступицы не откручивался. После установки всех частей необходимо проверить подшипник на биения. Для этого на весу достаточно подергать стойку сильными рывками.

Передние опорные стойки, а также опорные подшипники постоянно подвергаются серьезным нагрузкам, особенно во время движения автомобиля по неровной дороге или пересеченной местности. Своевременная замена опорных подшипников позволяет предотвратить полный выход из строя всей ходовой части, и необходимость ее капитального ремонта.

Как вы знаете, неисправная ходовая часть чревата потерей управляемости, следовательно есть угроза безопасности жизни водителя и остальных участников движения.

В этой статье я расскажу о том, как заменить опорный подшипник передней стойки на ВАЗ 2110

своими руками без необходимости проведения развал-схождения. Замена опорного подшипника будет произведена без откручивания развальных болтов, это позволит нам избежать необходимости регулировать развал-схождение.

Перед тем как заменить опорный подшипник ВАЗ 2110 вам нужно позаботиться об инструментарии. Для выполнения этой работы вам потребуется:

  1. Стяжка для пружин, специальное приспособление для откручивания гаек стоек.
  2. Съемник рулевого наконечника.
  3. Стандартный набор ключей.
  4. Домкрат, молоток, монтажка.
  5. Помощник (желательно).
  6. Новый опорный подшипник.

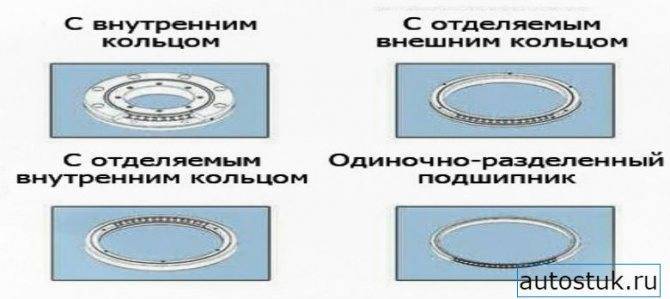

Виды опорных подшипников

Опорные подшипники классифицируются в зависимости от конструктивной особенности на несколько видов. К ним относятся:

  • Подшипник со встроенным внутренним или наружным кольцом. На корпусе у таких видов есть специальные отверстия для крепления подшипников.
  • Подшипник с отделяемым внутренним кольцом. Наружное кольцо крепится к корпусу, а внутреннее подвижное. Такой вид подшипника устанавливается в узлы, где требуется высокая точная подвижность наружных колец.
  • Подшипник с отделяемым наружным кольцом. Этот вариант противоположный предыдущему. У этого внутреннее кольцо соединяется с корпусом, а наружное подвижное. Применяется когда требуется высокая точность внутренних колец.
  • Одиночно-раздельный. Наружное кольцо разделяется в одной точке. Конструкция обеспечивает высокую точность вращения наружного кольца.

2 Способа диагностики заднего опорного подшипника

Стук, который проявляется по ходу при преодолении неровных участков дороги, указывает возможную неисправность элемента качения. Но чтобы убедиться в этом наверняка, рекомендуется провести дополнительную оценку состояния. Тем более, что сделать это не сложно. Для проверки опорного подшипника можно воспользоваться выбор, одним из вариантов действий, приведенных ниже:

1 способ – во время движения ТС

Проще всего при проверке ориентироваться на звук. Для этого выполняются следующие действия:

  1. На машине с разной скоростью преодолевают неровные участки дороги;
  2. Можно несколько раз переехать через лежачего полицейского;
  3. Главная задача – создать повышенную, неравномерную нагрузку к элементам подвески;
  4. Применяется также и резкое начало движения, экстренное торможение.

2 способ – прикладываем нагрузку на стойку

Здесь все действия выполняются наоборот. Стойка должна оставаться неподвижной, а раскачивать необходимо заднюю часть кузова. Порядок действий:

  1. Авто устанавливаем на ровную площадку;
  2. Фиксируем стояночным тормозом;
  3. Устанавливаем под колеса упоры;
  4. Далее следует найти расположение ОП, это зависит от устройства вашей машины. Смотрите в задней части авто за сиденьями или багажнике;
  5. Открыть доступ у «опорнику», снять пластиковые накладки, если имеются.
  6. Затем прикладываем руку к левой или правой опоре;
  7. Напарник раскачивает резкими сильными движениями кузов вперёд-назад, влево-вправо.

Знакомимся с опорным подшипником

Знак аварийной остановки нового образца: требования установки, штраф

Рубрика: ПДД

Для начала предлагаю самое простое — знакомство с устройством. Опорный подшипник (ОП) необходим для того, чтобы создать подвижное соединение между корпусом машины и амортизатором. На автомобилях ВАЗ 2110, 2114, моделях типа Гранта, Калина, Приора, а также на всевозможных иномарках Митсубиси, Фольксваген, Фиат или Тойота, к примеру, расположение ОП примерно одинаковое — верхняя часть стойки. Устанавливают подшипник между опорой и верхней чашей (кому угодно, чашкой) пружины амортизатора.

Если посмотреть сугубо с конструктивной точки зрения, то перед нами вариация подшипников качения. Но от них ОП отличается большой толщиной наружного кольца. Телами качения выступают ролики цилиндрической формы. Их располагают перпендикулярно и разделяют между собой. За счет подобной конструкции узел может принимать на себя нагрузки с разных сторон.

Задача ОП заключается в том, чтобы обеспечить амортизаторам возможность свободно вращаться в опорах. В любой машине, будь то Форд Фокус или Мондео, Шевроле Ланос, Круз, Лачетти, Авео, Дэу Нексия, Хендай Акцент или Шкода Октавия, ОП всегда будет находиться немного выше, чем передняя пружина. Амортизаторный шток будет проходить через центральную полость элемента. Корпусы амортизаторов всегда монтируют к кузову там, где находится ОП. В результате на опорник действуют два типа нагрузок — осевые и радиальные.

Перед тем как заменить и купить новый элемент на замену старому ОП, необходимо разобраться в их типах. Именно с этого мы и начнем. Согласны? Тогда вперед.

Разновидности ОП

Какие лучше ОП покупать, сказать однозначно сложно. Многое зависит от конкретного автомобиля. Как проверить, хороший ОП или нет? Для начала спросите, сколько стоят подшипники. Хорошие детали дешевыми быть не могут. Но и гнаться за самыми дорогими моделями при наличии бюджетной машины не стоит. Старайтесь выбирать золотую середину.

Помимо того, что вам нужно смотреть на производителя, немаловажным моментом будет конкретный тип подшипника. Есть несколько разновидностей данного устройства.

  • ОП, имеющий встроенное внутреннее или наружное кольцо. Для установки используют монтажные отверстия на корпусе, потому потребность в прижимных фланцах отпадает.
  • ОП, у которого внутреннее кольцо отделяется. Конструктивно наружное кольцо соединяется с корпусом. Такие устройства актуально брать в тех случаях, если вам нужно добиться максимально точного вращения наружного кольца.
  • ОП, имеющий отделяемое наружное кольцо. Это противоположная предыдущему подшипнику версия. Соответственно, берут их при необходимости получить точное вращение внутреннего элемента.
  • Одиночно-разделенные подшипники. Наружное кольцо на таких ОП разделено в одной точно. С их помощью достигаются высокие показатели жесткости.

Рано или поздно неисправность проявит себя. В основном это происходит из-за попадания в узел грязи, песка и влаги. В среднем первые признаки неисправности появляются примерно через 50-75 тысяч километров. Замена рекомендуется каждые 100 тысяч километров.

Снятие амортизаторной стойки и ее разборка

Снимаем и разбираем амортизаторную стойку, когда необходима замена верхней опоры, подшипника, пружины, телескопической стойки. Телескопическая стойка – неразборная и ремонту не подлежит. Работу выполняем на смотровой канаве или эстакаде, но можно обойтись и ровной площадкой. Существуют два варианта демонтажа амортизаторной стойки. Первый позволяет избежать последующей регулировки углов установки управляемых колес, второй способ – с меньшим объемом работ, но после него необходима регулировка углов установки управляемых колес. Телескопическую стойку заменяем по второму варианту. В первом варианте стойку снимаем в сборе с поворотным кулаком, не ослабляя затяжки гаек верхнего (регулировочного) и нижнего болтов крепления стойки к поворотному кулаку. При этом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки (см. ниже). Отсоединяем шаровую опору от поворотного кулака (см. «Снятие шаровой опоры»). Вынимаем наружный ШРУС из ступицы колеса (см. «Снятие приводов передних колес»), а также снимаем направляющую колодок с суппортом и цилиндром (см. «Замена диска тормозного механизма переднего колеса»).

Подвязываем скобу к кронштейну шланга тормозного механизма, следя за тем, чтобы шланг не был натянут. Если стойку предполагается разбирать…

…накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6».

Головкой или ключом «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову…

…и снимаем амортизаторную стойку вместе с кулаком. Для снятия амортизаторной стойки вторым способом отсоединяем наконечник рулевой тяги от поворотного рычага амортизаторной стойки. Для этого отворачиваем гайку крепления шарового пальца наконечника рулевой тяги.

Устанавливаем регулируемый упор под палец, поджимаем его и, нанося удары молотком по поворотному рычагу, выпрессовываем палец из рычага. Накидным ключом «на 22» ослабляем затяжку гайки штока, удерживая шток от проворачивания шестигранником «на 6», а головкой «на 13» отворачиваем три гайки крепления верхней опоры стойки к кузову (см. выше).

Выводим муфту тормозного шланга из держателя амортизаторной стойки.

Зубилом или краской помечаем расположение регулировочного болта относительно стойки. При этом способе после сборки отклонение угла развала колеса от первоначального значения будет незначительным.

Головкой «на 19» отворачиваем гайку верхнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Вынимаем из поворотного кулака верхний болт и эксцентриковую шайбу.

Головкой «на 19» отворачиваем гайку нижнего болта крепления стойки к поворотному кулаку, удерживая болт от проворачивания ключом «на 17».

Снимаем амортизаторную стойку…

…и опорную пластину верхней опоры.

При последующей сборке опорная пластина должна быть строго ориентирована стрелкой к передней части автомобиля, также как и стрелка на верхней опоре стойки.

Способы замены опорного подшипника передней стойки

Совет автомехаников – если детали подвески давно не разбирались, перед демонтажем рекомендуется очистить соединения от грязи, тщательно обработать специальной глубоко проникающей смазкой. Заранее приготовьте инструменты: ключи, домкрат, стягивающие устройство для пружины.

Важно знать:

Если в ходе демонтажных работ будет обнаружена течь, амортизатор потребуется заменить. Слишком слабую пружину также необходимо поменять на рабочую. Все эти экземпляры, при высоком механическом износе, повышают нагрузку на другие элементы подвески.

Замена с демонтажем стойки

Порядок замены следующий:

  1. Вывешиваем автомобиль, снимаем колесо;
  2. Откручиваем гайку, которая крепит стабилизатор к стойке;
  3. Отсоединяем тормозной шланг;
  4. Откручиваем гайку рулевого наконечника;
  5. Отсоединяем суппорт и затем – тормозной диск;
  6. Снимаем крепление шаровой опоры;
  7. Откручиваем поворотный кулак;
  8. Откручиваем болты крепления стойки к кузову автомобиля;
  9. Производим демонтаж стойки.
  10. Стягиваем пружины с помощью стяжек или станка.
  11. Снимаем опору и достаём подшипник.
  12. Меняем опору целиком или шарикоподшипник отдельно.
  13. После замены изношенной детали сборка производится в обратной последовательности.

Фото отчёт

Пример ремонта на автомобиле Ниссан Кашкай 2:

Снятие и установка нового амортизатора:

Замена опоры передних стоек:

Замена без снятия стойки

Замена подшипника данным способом подойдет так же владельцам автомобилей ВАЗ (LADA). Снятие опорно-поворотного устройства производится в такой последовательности:

Пружину необходимо стянуть специальными стяжками, зафиксировать.
Важно использовать специальные приспособления, фиксируя пружину в сжатом положении. Следим за соблюдением техники безопасности.
Удерживаем шток специальным ключом шестигранником и производим выкручивание верхней гайки, крепящей опору к стакану кузова.
При демонтажных работах необходимо выкрутить верхний болт до самого конца, использую головку.
Извлекаем подшипник качения.
Демонтируется центральная пружина (предварительно устанавливаются стяжки).
Необходимо удалить резиновый изолятор и нижнюю пружину.
Вместо изношенной детали на его место устанавливаем новую.
Если все пыльники и уплотнители сохранили целостность, их можно установить вновь.. Важно:

Важно:

Очевидно, второй метод замены намного проще, менее трудоемкий. Но стоит отметить, не на всех автомобилях такой способ подойдет.

Фото отчёт

Пример ремонта на автомобиле лада Калина:

Замена опорника без снятия стойки:

Быстрая замена опорника:

ИНСТРУКЦИИ ПО ЗАМЕНЕ ПО МАРКАМ АВТОМОБИЛЕЙ:

На нашем сайте можно посмотреть подробные инструкции с фото и видео для всех видов конструкций и методик следующие модели авто:

  • Chevrolet:
    • Lanos
  • Lacetti
  • Cruze
  • Aveo

ВАЗ: Priora
Granta
Kalina
2110
Ford:

  • Focus 2

Mondeo
Focus 3
Hyundai:

  • Accent

Mitsubishi:

  • Lancer 9

Renault:

  • Logan

Audi:

  • A80 B4/B3

Opel:

  • Astra H

Nissan:

  • Almera

Qashqai
Daewoo:

  • Nexia

Skoda:

  • Octavia

Toyota:

  • Corolla

KIA:

  • Ceed

Примечание:

Если в списке нет вашего авто, выбирайте по марке, в 90% случаях инструкция подойдёт для Вас!

Замена опорного подшипника

Замена ОП

При полном или частичном выходе подшипника из строя, никто не занимается проведением его ремонта, поскольку там попросту нечего ремонтировать. Однако можно избавиться от стука, который так часто беспокоит автовладельцев. В частности, в процессе эксплуатации “просаживается” демпферная резинка, и образуется люфт. Вследствие этого возникает стук. Как можно избавиться от этой проблемы вы можете рассмотреть на примере ВАЗ 2110 в следующем видеоматериале.

Опорный подшипник устанавливается на автомобилях, имеющих переднюю подвеску типа макферсон. Соответственно, процесс его замены в большинстве действий идентичен, за исключением небольших различий в реализации некоторых узлов отдельных моделей автомобилей. Существует два метода замены — с полным демонтажом стоечного узла или с частичным снятием верхней части стоечного узла. Как правило, используют первый вариант, который мы распишем более подробно.

Если замена ОП возможна без демонтажа стойки, то работы проводятся легко. Нужно всего лишь снять чашку вместе со старым подшипником и заменить на новый. Когда же конструкция и место расположение опорного подшипника сделать это не позволяет, то для выполнения работ вам понадобятся слесарные инструменты, а также домкрат, гаечные ключи и стяжки для пружин.

Обязательно имейте стяжки для пружин, поскольку без них вы не сможете снять старый опорный подшипник.

Алгоритм замены опорного подшипника при снятии стойки и разборе амортизатора следующий:

  1. Отпустить гайки крепления опоры (обычно их три штуки, находятся под капотом).
  2. Поддомкратить машину с той стороны, где предполагается менять подшипник, и снять колесо.
  3. Открутить гайку ступицы (обычно она накернена, поэтому необходимо использовать и ударный инструмент).
  4. Расшплинтовать нижнее крепление стойки и немного отпустить нижнюю гайку крепления.
  5. Отсоединить тормозной суппорт, после чего отвести его в сторону, при этом отсоединять тормозной шланг нет необходимости.
  6. С помощью ломика или монтировки извлечь нижнее крепления стойки из посадочного места.
  7. Достать стойку из корпуса автомобиля в сборе.
  8. При помощи имеющихся стяжек провести стяжку пружин, после чего необходимо разобрать амортизационную стойку.
  9. После этого проводится непосредственная процедура по замене подшипника.
  10. Сборка системы проводится в обратном порядке.

Замена ОП без развала на ВАЗ 2108-21099, 2113-2115.

Замена ОП на ВАЗ 2110

Замена опоры передней стойки и подшипника

Работы проводятся в гаражных условиях. Наличие ямы или подъёмника необязательно.

Какие инструменты необходимы, чтобы заменить

  • Накидной ключ с изогнутой рукоятью.
  • Специальная головка для разборки стоек.

    Подбирайте головку, посоветовавшись с консультантом, все инструменты разные

  • Длинная головка (свечная).
  • Специальный ключ для штока.
  • Обычный комплект — трещотка с набором головок, под размеры крепежа.
  • Динамометрический ключ.
  • Стяжка для пружин стойки.

Статья в тему: Нет компрессии в двигателе: что делать

Как осуществить снятие и поменять

  1. Для начала полностью демонтируем стойку. В первую очередь необходимо открутить верхний шток амортизатора с помощью двух ключей.

    Также для демонтажа может быть использован спецключ

  2. Нижняя часть стойки снимается традиционным способом или просто выводится из чаши опоры. Для этого автомобиль приподнимается домкратом. Затем снимается опора.
  3. При неисправности опорного подшипника имеет смысл провести ревизию всего узла амортизатора.

    Если видны повреждения какого-либо из элементов, он требует замены

  4. После демонтажа стойки с опорой необходимо тщательно очистить посадочное место от грязи и проверить механизм на коррозийные повреждения. Затем надо зачистить металл от коррозии (при её наличии), обработать преобразователем ржавчины и покрасить.
  5. Старая опора, особенно с повреждениями, ремонту не подлежит, поэтому её меняют на новую.

    Оцените работоспособность узла, возможно, его можно отремонтировать частично

  6. Затем стойку собирают, не снимая стяжек пружин, и устанавливают обновлённый узел на место.

    Стяжки не снимаются до конца работ

  7. Закрепив стойку на нижнем рычаге подвески, аккуратно поднимайте узел с помощью домкрата. Лучше эту операцию выполнять с помощником. Один механик поднимает домкрат, а второй следит за совмещением посадочных шпилек опоры.
  8. Можно делать наоборот — поднять кузов машины, оставив подвеску с колесом на грунте. Затем установить и закрепить опору. После чего медленно опускать домкрат, одновременно центруя шток амортизатора в посадочном месте опоры. Такая установка позволяет более естественно поместить узел в посадочном гнезде.
  9. После окончательной усадки штока в отверстии опоры закручиваем крепёжные гайки. При обозначении в инструкции значений момента затяжки следует воспользоваться динамометрическим ключом.
  10. Не забываем после закрепления всех элементов снять стяжку пружины стойки. По окончании ремонта перед выездом на дороги общего пользования необходимо провести тестовую поездку по пустой дороге: так нужно проверить работоспособность рулевого управления и отсутствие посторонних шумов в подвеске.

Статья в тему: Почему машину тянет влево или вправо когда отпускаешь руль

Способы проверки

Проверить состояние опорного подшипника несложно, но технология зависит от конструктивных особенностей самой стойки.

Здесь стоит отметить, что такая проверка не даст точного результата, убедиться в неисправности подшипника можно только после его снятия с автомобиля.

Однако, выполнив ряд простых действий, вы можете определить состояние верхнего носителя.

Если взять модель ВАЗ-2110, то ее опорный подшипник установлен в самом держателе.

Чтобы проверить ее состояние, следует попросить помощника качнуть машину в поперечном направлении (не сильно), и в это время кладем руку на выступающую часть стойки в моторном отсеке.

Если подшипник изношен, рукой будет ощущаться люфт. Также в поврежденном элементе такие колебания обычно сопровождаются появлением посторонних звуков — скрипов, щелчков.

Если при проверке все это обнаружено, пора пересмотреть поддержку.

На тех же моделях, что и Lada Priora, Lada Kalina или, например, Nissan X-Trail, подшипник не входит в опорную конструкцию, поэтому его нельзя контролировать раскачиванием. Единственный их признак износа — это появление удара во время вождения.

Но все же есть возможность дополнительно проверить неисправность узла.

Для этого попросите помощника повернуть руль в разные стороны. При этом прикладываем руку к пружине.

При сильном износе подшипника могут появиться клинья, которые хорошо отдадутся пружине в виде колебаний и легких «побегов».

Прочтите причины, по которым при повороте руля возникает стук.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
