Замена рулевой рейки или ее ремонт – теперь мы умеем всё!

Пошаговая инструкция разбора и сборки рулевой рейки Ваз 2115

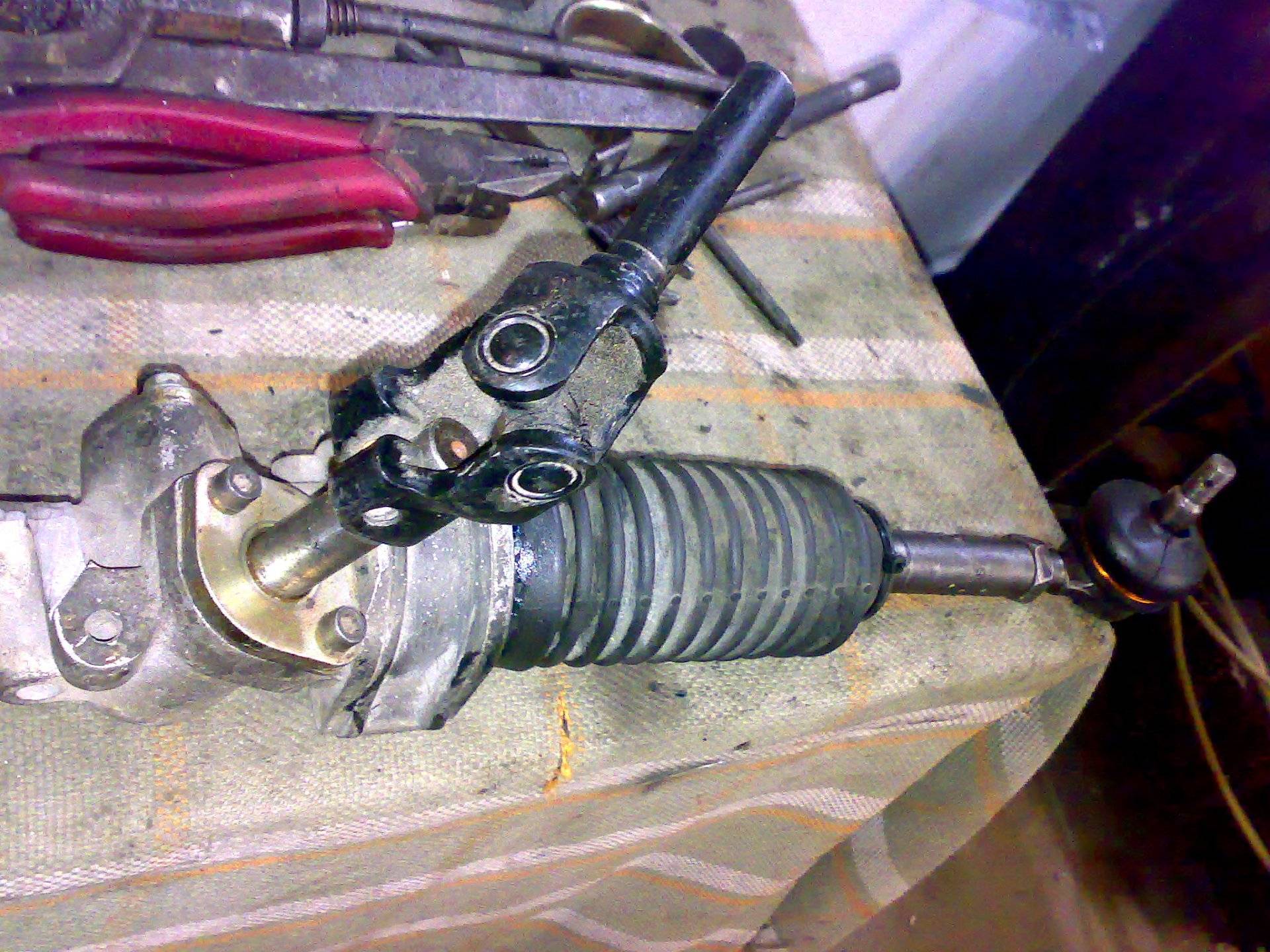

1) В самом начале операции вам нужно будет снять рейку с машины, более подробно о том как это сделать, вы можете изучить в статье под названием: «Замена рулевого механизма на ВАЗ».

2) Теперь с правой стороны (С конца) рейки снимите опору и распорное кольцо как показано на первом фото, сразу же после этого плоскогубцами раскусите хомуты которые удерживают защитный чехол на одном месте (см. фото 2, данные хомуты одноразовые), после чего снимите сам чехол (см. фото 3) с рейки, затем с другой стороны (С конца) снимите ещё одну опору (Металлическую на этот раз) и защитный колпачок, всю данную операцию вы можете увидеть на четвёртом фото.

3) Далее вам нужно будет отвернуть тем самым специальным ключом с восьмигранной головкой на 17, ту самую гайку упора рейки (см. фото 1) и извлечь её после отворачивания, сразу же за этой гайкой будет находиться пружинка (см. фото 3), её тоже нужно снять и убрать в сторонку, ну и при помощи отвёртки стопорное кольцо ещё подцепите как это на последнем фото показано.

4) Следом возьмите в руки рейку и об какую ни будь дощечку постукайте её (Стукайте картером, до того пока из внутренней части его не выпадет упор, более подробно на фото 1 всё смотрите), затем снимите уплотнительное кольцо щитка передка как на фото 2 показано, после чего возьмите в руки отвёртку и при помощи неё снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) После чего переходите к снятию шестерню которая идёт в сборе с подшипником из картера её нужно будет вынуть, для этого гайку крепления подшипника этой шестерни сперва отверните (см. фото 1) и после этого с вала снимите её (На фото 2 показано), затем взять вам нужно будет монтажную лопатку и использовать её как рычаг для гаечного ключа, то есть ключом на 14 захватите лыску шестерни (см. фото 3) и опираясь ключом об эту лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание!

6) Теперь вам нужно будет вынуть саму рулевую рейку из картера, для этого просто наклоните картер и рейка сама выпадет (см. фото 1), после чего отвёрткой плоской подденьте опорную втулку и выньте её из картера как показано на фото 2, вместо этой втулки вам нужно будет установить на это место новую втулку, но прежде чем новую установить, оденьте на неё новые демпфирующие кольца (см. фото 3, при установки следите за тем чтобы их тонкая часть находилась против разреза втулки) и установите после этого втулку на своё место (см. фото 4, аккуратно втулку устанавливайте и смотрите чтобы выступы не выпирали, всё должно быть чётко и резиновые демпфирующие кольца ещё не забудьте разрезать и удалить их части со втулки).

7) Идём дальше, теперь снимите плоскогубцами стопорное кольцо с червяка (см. фото 1), после этого специальным съёмником выпрессуйте шариковый подшипник и тем самым его снимите (см. фото 2), дальше переходите к снятию игольчатого подшипника, вам нужен будет либо специальный съёмник, либо же подручными средствами можно будет запастись, а именно молотком и дрелью, дрелью диаметр сверла у которого будет 2 мм, вам нужно будет в торце картера (Как показано на фото 3) просверлить два отверстия через которые вы и будете выбивать подшипник, после того как просверлите, вставьте в оба отверстия гвозди и ударяя по ним молотком, извлеките игольчатый подшипник из картера как на последней фотографии это показано.

Сборка: Собирается весь механизм в обратном порядке разборки, но только важно знать некоторые моменты, а именно внутреннюю часть картера рулевого механизма промойте, кроме того зубья у самой рейки как показано на фото ниже хорошенько смажьте смазкой ФИОЛ-1, этой же смазкой смажьте ещё зубья у червяка (Его ещё приводной шестерней называют, он ещё в сборе с подшипником идёт) и оба подшипника ей смажьте, а уже полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1 и после этого соберите весь механизм в обратной последовательности

Как понять, что рулевая рейка неисправна.

Ремонт рулевой рейки своими руками Чтобы определить, нужен ли ремонт рулевому управлению вашего автомобиля, обратите внимание на следующие признаки неисправности механизма:

• явно ощущается стук в рулевой рейке, который чувствуется через руль авто;
• увеличилось усилие, необходимое для вращения руля;
• появились посторонние звуки и шум в насосе гидроусилителя;
• появился люфт рулевой рейки, который чувствуется при вращении рулевого колеса;
• началось подтекание масла гидроусилителя из рулевой рейки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Ремонт рулевой рейки гидроусилителем своими руками.

Итак, у вас течет рулевая рейка. Что же делать, как произвести ремонт и наладить работоспособность рулевого управления? Прежде всего, стоит отметить, что осуществить ремонт данного агрегата на самом деле очень сложно, и приступать к процедуре стоит только в том случае, если под рукой имеется все необходимое оборудование, а также опыт и знания в области строения автомобиля.

Механизм рулевой рейки состоит из таких деталей:

• зубчатый вал;
• опорная втулка рулевой рейки;
• золотниковый механизм.

Ремонт рулевой рейки состоит обычно из нескольких этапов:

1. Демонтаж, разборка рулевой рейки и очистка от накоплений всех ее деталей.
2. Замена испорченных частей механизма новыми деталями.
3. Диагностика зубчатого вала рулевой рейки.

Перед началом ремонтных работ следует обзавестись специальным ремонтным комплектом, куда входят новые детали для рулевой рейки (сальники, втулка рулевой рейки, уплотнители кольца и другие). Как снять рулевую рейку.

1. Загоните автомобиль на яму или поднимите его с помощью домкратов.
2. Снимите защиту двигателя (если она у вас стоит).
3. Снимите теплоизоляционную пластину рулевой рейки.
4. Открутите крепежные детали на рулевой рейке.
5. Снимите рейку с креплений и вытащите ее из внутренностей автомобиля.

Стоит отметить, что лучше для вас будет снять рулевую рейку вместе с рулевыми тягами, потому что новые пыльники значительно удобнее будет натянуть на специальные выступы на рулевых тягах. Это поможет вам установить пыльники с идеальной герметичностью.

Как разобрать рулевую рейку.

1. Открутите рейку от рулевых тяг, используя специальную плоскую отвертку.
2. Открутите нижнюю пластиковую заглушку зубчатого вала.
3. Открутите гайку стопорную.
4. Снимите стопорное кольцо и выбейте аккуратно вал из своего места.
5. Вытащите нижний сальник.
6. Путем постукивания извлеките стопорный штифт, который блокирует верхний сальник.
7. Проверните стопорную заглушку и вытащите стопорное кольцо за проволоку, которая покажется при прокручивании.
8. Вытащите рулевую рейку через правую сторону и снимите с нее сальник и пластиковую втулку.
9. Извлеките сальник и заглушку, вытащите пружину и прижимной механизм.

Далее отмойте все детали от наслоений масла и грязи и тщательно осмотрите все детали на предмет механических повреждений вследствие износа. Все поврежденные детали нужно заменить в обязательном порядке. Если поверхность рулевой рейки и шестерни зубчатого вала имеют значительные повреждения, то, скорее всего, потребуется замена всего механизма целиком (как делается замена рулевой рейки на ВАЗ 2109. читайте в нашем материале).

Как собрать рулевую рейку.

1. Аккуратно установите внутренний сальник на свое место, смазав его предварительно специальной смазкой (ставить нужно через правую сторону пружиной вниз).
2. Поместите рейку в корпус.
3. Наденьте пластиковую втулку на правый сальник, смажьте все детали смазкой и установите сальник на свое место, подтолкнув его чем-нибудь.
4. Установите заглушку и зафиксируйте ее стопорной проволокой.
5. Нижний сальник оденьте на зубчатый вал.
6. Установите рулевую рейку в среднее положение.
7. Вставьте зубчатый вал на посадочное место, предварительно смазав смазкой уплотнения.
8. Аккуратно вставьте на место верхний сальник, помогая ему молотком зайти на свое место. Установите кольцо стопорное.
9. Закрутите нижнюю стопорную гайку, подшипник, заглушку.
10. Установите прижимной механизм, пружину и заглушку. Затяните посильнее.

Дальше установите рейку на автомобиль в обратной последовательности. Обязательно после процедуры ремонта или замены деталей сделайте «развал-схождение». Ремонт рулевой рейки своими руками без и с ГУР имеет много общего, отличия незначительные: разные втулки и состав жидкости для смазки.

При появлении любого из этих признаков не откладывайте ремонт рулевой рейки. Несвоевременный ремонт деталей рулевого управления может привести к потере ремонтопригодности механизма.

Как восстановить механизм

Для начала определимся вот с чем: не все неисправности рулевой рейки получится устранить собственными силами. При серьезном износе механической части придется менять или всю рейку, или рашпиль, червяк, корпус и т.д. Некоторые детали для ремонта удастся найти только на авторазборках. А вот замена износившегося пыльника будет под силу даже неопытному автолюбителю. Для проведения ремонта стоит купить специальный ремкомплект. Его можно искать по:

• VIN-коду вашего авто;
• Техническим параметрам авто;
• Каталожному номеру.

Последний автолюбителю, как правило, неизвестен. Отметим, что оригинальные ремкомплекты бывает не просто сложно найти в продаже – нередко концерны не выпускают комплекты для отдельных узлов выпущенного ими транспорта. В этом случае нужные товар приходится искать в каталогах сторонних производителей и упаковщиков, как-то Lemfoerder, Emmetec, Yamato и прочих. Обязательно уточните, с рейкой какого типа совместим найденный вами комплект.

Новичкам рекомендуется снять рулевую рейку, а не пытаться произвести ее ремонт в обычном положении. Ремонт отдельных узлов рейки без ее демонтажа будет под силу опытным ремонтникам, а вот для рядового автолюбителя такая работа может оказаться слишком сложной. Вот как производится демонтаж:

1. Выкрутить болты подрамника и рулевой колонки для доступа к рейке и для ее последующего снятия;
2. Отсоединить рулевые наконечники от рычагов поворотного кулака;
3. Выкрутить крепежи трубок, идущих от корпуса распределителя (можно предварительно откачать большую часть жидкости ГУР шприцом из расширительного бачка);
4. Выкрутить основные крепежи рулевой рейки;
5. Вытянуть рейку, уведя вниз подрамник автомобиля.

Отметим, что полностью демонтировать подрамник для снятия рейки не нужно. Достаточно выкрутить лишь часть крепежей и оттянуть его. Снятую рейку нужно зафиксировать в тисках или положить ее на плотную бумагу в чистом помещении. Проследите за тем, чтобы в последующем внутрь рейки не попала пыль, песок, грязь и т.п. Теперь рейку остается разобраться, приступить к чистке и замене отдельных элементов. Вот о чем стоит помнить:

• Детали рейки необходимо тщательно очистить от грязи и масла;
• Изучите втулку – она должна гладкой, без явных механических повреждений. Изношенную втулку нужно заменить;
• Изучите сальники и пыльники рейки. Обычно в замене нуждается верхний сальник и изношенный пыльник;
• Изучите прижимные гайки со втулками. Они выкручиваются шестигранником, но часто их приходится выбивать;
• Изучите сайлентблоки. Его сильный износ можно определить и без демонтажа – поместите внутрь отвертку и с усилием отведите сайленблок в сторону. Он не должен двигаться.

Не забудьте проверить рашпиль и червяк. В предыдущем разделе мы писали о том, что при сильном износе зубцов требуется замена соответствующей детали. Также стоит отшлифовать вал, если он имеет следы коррозии. При глубокой коррозии всю деталь придется заменить. К несчастью, далеко не для всех моделей реек выпускаются полные ремкомплекты с рашпилем. В продаже легко найти специальные ремкомплекты для гидроусилителей. Они содержат мелкие уплотнительные кольца, которые выступят в качестве замены старых и изношенных уплотнителей.

Обычно в состав ремонтного комплекта входят втулки, сальники, пыльники с хомутами, уплотнительные кольца, стопор, крепежные элементы. В полные комплекты также входят подшипники, прижимная втулка с пружиной или резиновым элементом, рашпиль, червяк. В подавляющем большинстве случаев приходится заказывать обычный ремокмплект, а последнюю пару деталей из указанного перечня дозаказывать отдельно. Все новые уплотнители желательно смазать силиконом перед дальнейшей сборкой рейки, что должно предотвратить их быстрый износ. Также не забудьте забить пластичную смазку в подшипники. Эту же смазку стоит забить в место установки червяка и прижимной втулки.

Что нужно для ремонта рулевой рейки

Проще всего определить изношенность деталей или какая неисправность по стуку в рулевой рейке, который слышно не только во время движения, но и если “баранка” просто покачивается. Стук может появляться от:

• износа или частичного разрушения деталей с зубцами в механизме;
• износа втулок опоры;
• повреждения механизма рейки из-за движения по неровным поверхностям дорог;
• других причин.

Вы уже знаете, что своими руками можно ремонтировать исключительно рейки, в которых нет усилителя. Для починки устройства с наличием усилителя потребуется настроенная система. Выполнять это в собственном гараже крайне тяжело. Ремонт реечного механизма потребует его снятия с машины, то есть автомобиль нужно поднять специальным приспособлением. После откручивается подрамник, отсоединяется вал руля и снимается, либо отводится в сторону. Далее механизм отключают от колесных рычагов и снимают рулевую рейку. Разбирать ее нужно целиком, после установки в тисы. Все износившиеся детали меняют, тщательно промывают и потом уже собирают в обратной последовательности.

Что такое рейка?

Рулевая рейка или редуктор – это конструкция, которая обеспечивает передачу усилия от рулевой колонки в механизм, который поворачивает колеса автомобиля.

Рулевая колонка через карданный механизм соединена с зубчатым механизмом. Последний находится в зацеплении с редуктором. На редуктор или рейку передается усилие вращения, когда водитель управляет автомобилем.

Данная деталь помогает объединить колеса и руль в одну единую систему, которая умеет реагировать на минимальные усилия водителя транспортного средства.

Большинство современных автомобилей, кроме рейки, оснащены либо гидроусилителем руля, либо электроусилителем. Эти устройства призваны значительно уменьшать усилие, которое водитель прикладывает к рулю. Так можно сделать процесс управления более легким, точным и безопасным.

Как отрегулировать рулевую рейку Avtokar

Срок службы рулевой рейки должен составлять около 15 лет, как заверяют производители. Однако он будет таковым лишь при условиях: регулярного обслуживания рейки, использование рекомендованных качественных масел, езды на автомобиле по хорошим дорогам и/или по дорогам, для которых ваш авто предназначен, иначе вам не избежать ремонта рулевой рейки своими руками.

Конечно, если постоянно кататься только по качественным дорогам без выбоин и ям и с хорошим покрытием, то возможно в автомобиль очень редко придется лазить, чтобы отремонтировать. Но, к сожалению, хорошие ровные дороги остаются пока несбывшейся мечтой для российских автолюбителей, поэтому рулевую рейку приходится ремонтировать несколько чаще, чем хотелось бы. Одной из разновидностей ремонта рулевой рейки является ее регулировка.

Когда необходима регулировка рулевой рейки?

Регулировка такой автомобильной конструкции, как рулевая рейка, выполняется довольно просто и не занимает много времени у водителя.

Прежде чем приступить к регулировке рулевой рейки своими руками, необходимо убедиться, что следует делать именно регулировку, для этого лучше заранее ознакомиться с возможными предвестниками такого вида ремонта. Но до того как я их оглашу, хотелось бы кратко объяснить принцип работы рейки, знание которого поможет лучше понять возможные неполадки.

Принцип работы рулевой рейки.

Итак, принцип работы рулевой рейки заключается в передаче усилий, которые прикладывает водитель для поворота руля на прямозубою или косозубую шестерни, установленные на подшипнике и приходящие в действие вместе с зубчатой рейкой. Беззазорное взаимодействие зубчатой рейки и шестерни обеспечивается прижимными пружинами.

Устройство и эксплуатация рулевой рейки видео

Неисправности рулевой рейки.

Самые распространенные проблемы, возникающие в рулевой рейкой, – это люфт и стук. При них регулировка рейки может и не помочь. Ведь они в большинстве случаев возникают ввиду того, что произошел простой износ (его можно увидеть только при полной разборке рейки) деталей зубчатой рейки и шестерни.

Однако люфт и стук рулевой рейки могут также появляться по иным причинам:

• произошло ослабление крепления рулевой сошки, картера рулевой, либо ослабилось крепление кронштейна рычага;
• зацепление передающей пары нуждается в регулировке.

Если руль стал поворачиваться тяжелее и с прикладыванием больших усилий, то это тоже знак того, что рулевую рейку необходимо отрегулировать. Совместно с регулировкой меняется или доливается масло в картер рейки.

Как регулировать рулевую рейку?

Главной задачей регулировки рулевой рейки является избавление от стука, люфта и придание легкости управлению автомобилем. Для данной процедуры вам понадобится помощь друга, так как одному это сделать будет сложно.

• Завозим автомобиль на яму или эстакаду, на крайний случай подойдут и домкраты. В последнем случае передние колеса нужно поставить прямо, и не забудьте закрепить домкраты при поднятии машины.
• Для регулировки подтягивают регулировочный винт, который расположен в рулевой системе, а именно в торцевой крышке.
• Подтягивать винт следует очень медленно. Во время регулировки винта проверяем люфт, ход руля и наличие стука. Люфт можно измерить при помощи специального устройства – люфтомера. При измерении нужно придерживаться ГОСТа, в соответствии с которым люфт не может быть больше 10 градусов.
• После проведения регулировки винта следует провести испытание машины в движении. Если тяжесть при маневрировании отсутствует, то все подтянуто хорошо, если же такая проблема есть, то винт необходимо немного ослабить.

На этом все. Напоследок лишь повторю, что подтяжка винта рулевой рейки может и не решить проблемы, в подобных случаях лучшим решением станет поездка на консультацию к мастеру.

Регулировка рулевой рейки видео

Выбираем узел на замену

К выбору нового узла на ВАЗ-2114 подходить следует серьезно. Основная проблема заключается в том, что на рынке очень часто попадаются дефектные изделия, которые уже неисправны или выйдут из строя в очень короткие сроки.

Оптимальный вариант – приобретение оригинального узла. На ВАЗ-2114 используется тот же механизм, что и на авто семейства «Самара 1» (2108, 2109, 21099). Поэтому его номер по каталогу 2108-3400012, то есть при поисках можно смело спрашивать рейку на «Восьмерку» и не переживать, что она не подойдет. Средняя стоимость составляет 100$.

Можно также и купить аналоги рейки, выпускаемые производителями автозапчастей

Но здесь следует обращать внимание на фирму-изготовителя (она должна быть известной), а также на наличие сертификатов качества

Среди аналоговых изделий, рекомендуем обратить внимание на рулевые механизмы таких производителей:

• Weber CG 2108-0012 (цена на нее начинается с отметки 80$);
• Pilenga SR-P 1141(обойдется в 100$);
• Trialli CR 108 и CR S 708 (первая идет без тяг и наконечников и стоит около 100$, вторая – механизм в сборе, из-за чего стоит вдвое дороже).

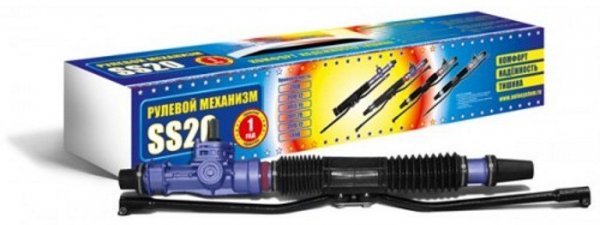

Для желающих немного доработать рулевое управление, можно поискать тюнинговые рейки. Основное отличие у них заключается в меньшем числе оборотов. Также производителями они позиционируются как усиленные.

Относительно производителей, то искать стоит продукции итальянской компании Brembo, польской – ATF, или российской – SS20.

Что касается последнего производителя, то он выпускает только рулевые рейки для 10-го семейства ВАЗ, поэтому после приобретения механизм придется немого переделать.

Но отметим, что тюнинговые рейки обойдутся значительно дороже, чем оригинальная или обычные аналоги. Так, за узел Brembo придется выложить около 250$, за ATF – примерно 200$, а SS20 – ориентировочно 210-220$.

Ремонт рулевой рейки своими руками и необходимый ремкомплект

Рулевая рейка – компонент, отвечающий за поворот авто, от исправной работы которого зависит поведение автомобиля на дороге и безопасность водителя и пассажиров. При первых же намёках на неисправность данного элемента, следует сразу же озаботиться его ремонтом или заменой. В рамках данной статьи будет рассмотрено, как выполнить ремонт рулевой рейки в домашних условиях, не прибегая к услугам автосервиса.

Основные признаки неисправности

Итак, в каких же случаях может потребоваться ремонт рулевой рейки, какие признаки свидетельствуют о наличии поломки? Рассмотрим наиболее распространённые из них:

• Стук в области рулевой рейки, ощутимый посредством руля;
• Большое усилие, необходимое для поворота руля;
• Проблемы с насосом гидроусилителя;
• Люфт, проявляемый при повороте рулевого колеса;
• Протечка масла из гидроусилителя.

При первых же подобных симптомах, следует немедленно приступать к ремонту. Промедление, даже незначительное, может грозить серьёзными неприятностями.

Подготовка к ремонту

Перед началом процедуры, необходимо купить ремкомплект рулевой рейки, в состав которого входит всё необходимое для проведения ремонтных работ. Экономить, смысла нет, лучше взять один раз, но качественное изделие, чем несколько раз тратить деньги на покупку дешёвых запчастей.

Также, для ремонта потребуется следующий набор инструментов и приспособлений:

• 8-ми гранный ключ на 17;
• Инструмент, для проведения операций с подшипниками системы;
• Специальные щипцы, для монтажа стопорного кольца;
• Съемник подшипника;
• Набор гаечных ключей.

Для проведения более качественного и комфортного ремонта, выполнять его рекомендуется на эстакаде или смотровой яме.

На видео ремкомплект Volkswagen Passat.

Последовательность выполнения ремонтных работ

Чтобы выполнить ремонт рулевой рейки своими руками, следует в обязательном порядке придерживаться такой очерёдности работ:

• В первую очередь, выполняется расшплинтовка гаек, расположенных на рулевых «пальцах», после чего они выпрессовываются из своих креплений;
• Откручивается шлицевое соединение, находящееся в области педального узла;
• При помощи гаечного ключа на 13, откручиваются гайки, удерживающие рулевой механизм, после чего демонтируются скобы, фиксирующие его;
• Выполняется разъединение рулевого вала и приводной шестерни;
• Авто слегка приподнимается с правой стороны и рулевой механизм вытягивается наружу, через колёсную нишу;
• Откручиваются болты на рулевой тяге, для чего используется ключ на 22, зубило и молоток;
• Демонтируется стопорная и соединительная пластины, после чего отгибается рулевая тяга;
• Снимается резиновая опора, отсоединяется защитный чехол и проводится демонтаж рулевой рейки;
• Снятый элемент зажимается в тиски и очищается от скопившейся грязи и пыли, после чего производится непосредственно его разборка, состоящая из таких этапов: извлекается резиновый пыльник, посредством газового ключа откручивается контргайка, удерживающая прижимной стакан вала. Затем крепится промежуточный вал и при помощи несильных ударов, из него извлекается вал с подшипниками; рулевая рейка переворачивается и выполняется разборка регулировочного компонента; выкручивается регулировочный стакан и извлекается прижимной поршень;
• После разборки, все элементы узла проверяются на наличие механических повреждений и, при необходимости, меняются на новые. Если повреждения очень существенные, рекомендуется замена всего механизма. На этом же этапе все извлеченные элементы промываются в солярке или керосине, после чего смазываются смазкой;
• Выполняется сборка конструкции в обратной последовательности;
• Как только она будет закончена, необходимо проверить параметры зазора, имеющегося между гайкой и упором. Он не должен превышать 0,12 мм.

Вот, пожалуй, и всё. Работы по восстановлению работоспособности рулевой рейки окончены. Как показывает практика, зачастую, данная процедура длится примерно 3 часа. Но торопиться не стоит, ведь подобная работа достаточно сложна и требует особого внимания и точного соблюдения вышеизложенной последовательности работ. Но при наличии желания и терпения нет ничего невозможного.

Удачного вам ремонта.

Как устранить поломку

На большинстве реек есть регулировочная гайка. Именно ее настраивают, чтобы убрать люфт в рулевой рейке. Регулировку можно сделать с нижней части автомобиля или же через верх из‐под капота, в зависимости от того, где расположен винт или гайка на рейке. Обычно они находятся в торцевых крышках. Лучше, чтобы был гараж с ямой. Но если нет таких условий, тогда нужно домкратить переднюю часть авто.

Когда люфт оказывается выше нормы (более 10), нужно поднять автомобиль и сделать следующие:

• найти регулировочный болт либо гайку и медленно подтянуть ее;
• крутить винты нужно медленно, периодически проверяя свободный ход.
• после подтяжки глянуть, как вращается руль. Если он тугой, регулировочный болт отпустить на полоборота.

Таким образом можно самостоятельно убрать люфт в рулевой рейке. Это, конечно, не полноценный ремонт, и в случае износа шестерни или зубьев руль не будет вращаться, как на новом автомобиле. Но ближайший год‐полтора можно ездить без проблем.

Если после регулировки свободный ход все равно остался, выполните диагностику. Если руль «ходит» при выключенном моторе, осмотрите все элементы рулевого управления. Это могут быть:

• изношенные наконечники;
• вышедшие из строя крестовины в рулевой колонке;
• выработанные зубья на рейке;
• увеличенные зазоры в рулевом редукторе;
• изношенные шаровые.

Износ зубьев

Если люфт ощущается в момент движения, обратите внимание на следующие моменты:

Признак	Причина
Увод в сторону на ходу	Не отрегулировано схождение колес
Шум при повороте руля	Малый уровень жидкости ГУР в бачке
Стуки спереди при проезде ям	Износ наконечников
Вибрации на руле	разбалансировка дисков, либо износ шаровых
Руль схватывает рывками, закусывает	Износ рейки

Если люфт ощущается при торможении, это могут быть:

• изношены либо сломаны ступичные подшипники;
• плохо затянуты крепления ступиц;
• слабо затянуты болты в местах крепления рулевого механизма;
• изношенные колодки либо диски.

Самая печальная причина — износ шлицов. Руль банально прокручивается на своей оси. Рейку приходится, что называется, капиталить.

Переборка рейки

При износе карданного шарнира промежуточного вала нередко можно наблюдать эффект «зубчатой шестеренки» – руль затирается при его кручении. Машина становится «ватной» на дороге, почти не слушается руля. Единственный способ победить такой люфт — заменить промежуточный вал на новый.

Рулевое управление — один из важнейших механизмов наряду с тормозной системой. Если руль имеет большой свободный ход, есть стук в передней подвеске или другие дефекты, не медлите с диагностикой. Вовремя обнаружив неисправность, можно неплохо сэкономить на ремонте, а самое главное — получить исправный автомобиль, который не влетит в отбойник на скорости, забрав не дай Бог чью‐то жизнь. Берегите себя и своевременно обслуживайте свои автомобили!

Ремонт рейки на ВАЗ 2113-ВАЗ 2115

Разборка

1) Сначала необходимо снять рейку с машины, а с подробностями процесса рекомендуем ознакомиться в статье: «Замена рулевого механизма на ВАЗ».

Примечание! Кстати, не торопитесь приступать к ремонту рейки, если вы только в первые услышали стук. Первые симптомы можно убрать её подтягиванием, в верхней ссылке на статью есть информация на эту тему.

2) Теперь с правой стороны снимите с конца рейки опору и распорное кольцо, как показано на первом фото. Затем плоскогубцами раскусите хомуты, удерживающие защитный чехол на месте (см. фото 2, данные хомуты одноразовые), после чего снимите чехол (фото 3) с рейки. С другой стороны (с конца) снимите ещё одну опору, теперь уже металлическую, и защитный колпачок. Данная операция показана на четвёртом фото.

3) Далее, отверните спец. ключом с восьмигранной головкой на 17 гайку упора рейки (фото 1) и извлеките её. Сразу же за гайкой находится пружинка (фото 3), снимите и уберите в сторонку её. Воспользовавшись отвёрткой, подцепите стопорное кольцо как показано на последнем фото.

4) Следом возьмите в руки рейку и постучите об дощечку. Стучите картером до тех пор, пока из внутренней части не выпадет упор, смотрите на фото 1. Затем снимите уплотнитель щитка передка (на фото 2) и отвёрткой снимите пыльник шестерни (фото 3) и стопорящую шайбу (фото 4).

5) Переходите к снятию шестерни, идущей в сборе с подшипником. Необходимо вынуть её из картера, отвернув гайку крепления подшипника шестерни (фото 1), и после снимите её с вала (фото 2). Затем, взяв монтажную лопатку и использовав её как рычаг для гаечного ключа, ключом на 14 захватите лыску шестерни (фото 3) и, опираясь ключом об лопатку, извлеките из картера шестерню совместно с подшипником (фото 4).

Примечание! Кстати, так просто отвернуть гайку крепления шестерни у вас не получиться, вам понадобиться специальный ключ с восьмигранной головкой на 24. Вместо него можно использовать головку с тем же размером (фото ниже).

6) Теперь выньте рулевую рейку из картера, просто наклонив картер – рейка сама выпадет (фото 1). Плоской отвёрткой подденьте опорную втулку и выньте её из картера (фото 2). Установите новую втулку на место старой, предварительно одев на неё новые демпфирующие кольца (фото 3). Во время установки следите, чтобы их тонкая часть находилась против разреза втулки. Ставим втулку на место (фото 4). Устанавливайте втулку очень аккуратно, смотрите, чтобы выступы не выпирали. Не забудьте разрезать и удалить остатки резиновых демпфирующих колец.

7) Снимите плоскогубцами стопорное кольцо с червяка (фото 1), а после специальным съёмником выпрессуйте шариковый подшипник, сняв его таким образом (фото 2). Дальше переходите к снятию игольчатого подшипника. Вам понадобится либо специальный съёмник, либо запаситесь подручными средствами: молотком и дрелью. Необходимый диаметр сверла у дрели -2 мм. В торце картера (фото 3) просверлите два отверстия, через которые вы будете выбивать подшипник. Вставьте в просверленные отверстия гвозди и, ударяя по ним молотком, извлеките игольчатый подшипник из картера (последняя фотография).

Сборка

Собирается механизм в обратном разборке порядке с учётом некоторых важных моментов:

• промойте внутреннюю часть картера рулевого механизма;
• зубья рейки хорошенько смажьте смазкой ФИОЛ-1 (смотрите фотографию ниже);
• этой же смазкой смажьте зубья у червяка (второе название – приводная шестерня, идёт в сборе с подшипником);
• смажьте оба подшипника;
• полость над гайкой подшипника приводной шестерни заполните смазкой УНИОЛ-1;
• соберите механизм в обратной последовательности.

Дополнительный видеоролик

Ниже прикреплен видеоматериал по теме сегодняшней статьи, рекомендуем к ознакомлению:

https://youtube.com/watch?v=JVaVVb92EOs

Примечание! В видео ниже человек объясняет, как устранить стук рейки своими силами и провести профилактику повторения неполадок.

Рулевая рейка является связующим звеном между передней колесной парой и рулем автомобиля. От состояния этого узла зависит качество езды и степень управляемости ВАЗ 2114. Срок эксплуатации у рулевой рейки продолжительный, так как деталей в этом узле достаточно мало. В данном материале описаны основные неисправности механизма, а также способы для их устранения. За счет простой конструкции, ремонт рейки может выполнить и начинающий автомобилист.
