Турбокомпаунд, назначение, принцип работы

Так почему он так полезен авто?

Разумеется, для спокойной и небыстрой езды его присутствие под капотом вообще не обязательно. Интеркулер что это такое в автомобиле? Это хорошая страховка двигателя от перегрузов и перегрева, а также обеспечение более высокий продуктивности работы мотора. Тяга машины становится выше на 15-10 лошадей. Это хорошая цена за немного трудов с монтажом, и редкими проверками на поврежденности дополнительного охлаждения.

Покупка обойдется где-то в 5000 рублей, если купить вполне обычный интеркулер, без дополнительных примочек. Есть такие агрегаты, которые стоят порядка 100 тысяч рублей!

Водяные опрыскиватели и высокая скорость – это лишь небольшой ряд преимуществ этих интеркулеров. Но они нужны для профессиональной езды, где скорость играет фундаментальную роль. Для обычной же дорого, вполне сойдет простенький интеркулер, который в руках надежного водителя будет служить верой и правдой долгие годы. Особенно круто когда в автомобиле Ока стоит интеркулер.

Принцип работы

Принцип работы турбокомпаунда основан на использовании энергии отработанных газов, что позволило увеличивать мощность двигателей буквально из ниоткуда.

Давно известно, что энергия, которая выделяется при сгорании топлива в двигателе, используется не полностью.

В каждом двигателе процентные показатели использования энергии разные, но в среднем они такие:

  1. Энергия, которая преобразуется из тепловой в механическую (полезную) – 40 – 45%;
  2. Тепловая энергия, которая уходит на нагревание деталей двигателя – 20 – 25%;
  3. Тепловая энергия, которая уходит вмести с выхлопными газами – 30 – 40%.

С тепловой энергией, которая уходит на нагрев двигателя, мы ничего сделать не можем, с ней «борется» специально созданная система охлаждения.

А вот использовать30 – 40% энергии, которая уходи с выхлопными газами, вполне возможно и ученные это уже доказали.

Типы интеркуллеров

Сейчас различают всего два типа таких устройств.

1) Воздушный тип. Где охлаждение происходит при помощи воздушного набегающего потока при движении автомобиля, чем быстрее машина двигается – тем интенсивнее происходит процесс.

2) Водяное охлаждение. Как вы уже догадались, происходит благодаря циркуляции охлаждающей жидкости.

Если сравнить два этих типа, то самая простая это воздушная система, но она не такая эффективная и зачастую очень громоздкая. Поэтому сейчас многие производители переходят на водяные системы – они намного компактнее, да и вода намного эффективнее убирает лишнюю температуру. Однако такие системы сложнее в устройстве, установке и последующей эксплуатации.

Особенности эксплуатации интеркулера

Современные интеркулеры не требуют особого ухода. Периодический осмотр устройства и знание основных признаков выхода из строя его частей позволяет своевременно обнаружить проблему и устранить ее без серьезных последствий.

Чаще всего происходит разрыв патрубка или теплообменника. Причиной этого является высокое давление. Определить проблему можно по резкому снижению мощности двигателя и увеличению количества топлива, потребляемого автомобилем.

Избежать снижения эффективности работы промежуточного охладителя можно периодически промывая его. Избавившись от мелкого мусора можно не бояться забитых сот, которые негативно сказываются на свойствах интеркулера.

Обратите внимание на то, что при промывке ни в коем случае нельзя прибегать к использованию аппаратов высокого давления. Сильная струя воды, направленная на соты может погнуть их стенки и нарушить работу

VGT

VGT, Variable-geometry turbocharger, также VNT, Variable Nozzle Turbine — обеспечивает оптимизацию потока отработавших газов за счет изменения сечения входного канала. Необходимость такого изменения обусловлена тем, что оптимальное сечение при низких и при высоких оборотах существенно разное. При большом сечении турбокомпрессор плохо работает на низких оборотах, при маленьком — на высоких. Таким образом, изменение сечения позволяет турбине подстраиваться под нагрузку с максимальной эффективностью.

VGT чаще встречаются на дизельных двигателях, т.к. более надежны при относительно низких рабочих температурах, характерных для дизельных двигателей. Конструктивно VGT отличаются наличием кольца из специальных лопастей особой аэродинамической формы. В маломощных двигателях (легковые автомобили, гоночные автомобили и малотоннажные грузовики) сечение регулируется изменением ориентации этих лопастей. В двигателях высокой мощности лопасти не вращаются, а покрываются специальным кожухом либо перемещаются вдоль оси камеры (VGT со скользящими лопастями). Движение лопастей осуществляется с помощью мембранного вакуумного привода, серво-, гидро- либо пневмопривода.

  1. направляющие лопатки;
  2. кольцо;
  3. рычаг;
  4. тяга вакуумного привода;
  5. турбинное колесо.

Практическое применение

Scania нашла широкое применение в качестве турбонагнетателя в дизельных двигателях коммерческих грузовиков.

Возьмем, к примеру, 12-цилиндровый дизельный двигатель DT 12 02, разработанный компанией в 2001 году.

Если раньше, работая как обычный турбодизель ДТ 12 02, он развивал мощность 420 л.с., то после внедрения турбоагрегата его мощность увеличилась до 470 л.с.

По желанию заказчика турбокомпрессорный агрегат может быть установлен практически на любой дизельный двигатель грузовых автомобилей Scania.

Чтобы быть ясным, благодаря введению турбо-смеси было достигнуто следующее:

  1. Увеличение мощности двигателя при низких оборотах двигателя;
  2. Экономия топлива;
  3. Устойчивость двигателя при резкой смене режимов работы автомобиля;
  4. Плавная работа двигателя без рывков достигается за счет постоянной передачи дополнительной мощности от турбонагнетателя на коленчатый вал, что позволяет сглаживать пульсации нагрузок.
  5. Более комфортная езда, чем на машине, на которой установлен турбомотор.

Технологии не стоят на месте. Попытка максимизировать производительность двигателя за счет его скрытых возможностей является многообещающим направлением для многих автомобильных компаний, и пример Scania с турбонаддувом является хорошим примером для подражания.

Преимущества и недостатки

Плюсы:

  • рост эффективного КПД двигателя, а, следовательно, низкий удельный расход топлива;
  • вращение коленчатого вала дополняется постоянной передачей усилия от силовой турбины, что сглаживает пульсацию нагрузки, вызванную периодическими тактами сгорания в цилиндрах;
  • разгрузка поршневой части двигателя приводит к улучшению показателей надежности и долговечности.

Минусы:

  • усложнение конструкции;
  • усложнение обслуживания;
  • как следствие, увеличение стоимости.
Опубликовано 02.04.2014

Комментарии

Все материалы, представленные на данном сайте, защищены законодательством в области авторского права.
Смотрите публикация Ваших материалов, условия перепечатки материалов, соблюдение авторских прав.Дизайн и поддержка – Владимир Егоров, icarbio.ru 2010-2014 .

Какие форсунки «Скания» лучше – PDE или HPI: мнения автовладельцев

  1. Не надо играть в рулетку!

«Форсунки PDE всегда проявляли себя отлично, со временем они только немного модернизируются. Никогда у меня не возникало проблем с диагностикой и ремонтом форсунок «Скания» PDE. Запчасти на топливную дешёвые, можно даже поставить оригинал, но не официальный, а BOSH, выйдет дешевле в 3–4 раза. Что касается HPI, считаю, тут как повезёт. Но при нашей жизни кому интересно играть в рулетку, когда дело касается авто?».

Нечего и думать

«ТНВД – агрегат отличный по нашему времени, но токсичность, конечно, зашкаливает. Следующий мотор – «Скания» PDE. Хорошие показатели, но моторесурс форсунок зависит от многих параметров. «Скания» HРІ – новое поколение топливной системы. Главное преимущество – многократный впрыск, что позволило добиться уровня Е5 без мочевины. В общем, думать тут нечего».

Ощущения только положительные!

«После года эксплуатации HPI отмечаю только положительные моменты: в мороз машина заводилась без проблем, соляра хоть летняя – только заведи. Ничего неожиданного за год не преподнесла, потом продал. Буквально сегодня звонил новому владельцу, расспросил, как машинка. Не жалуется, только был глюк: в мороз завел, она заглохла, поменял фильтры, прокачал стартером – и в путь!».

Каждый выбирает сам

«Лично для меня предпочтительнее форсунки PDE. Ремонт обойдётся дешевле. Работают лучше. И, насколько располагаю информацией, HРІ снят с производства. С другой стороны, BOSH нежнее, если можно так выразиться. В общем, тут, наверное, все от человека зависит, дело личного вкуса».

Главное – машина останется на ходу

«Форсунки «Скания» PDE обеспечивают необходимое давление в тот самый момент, в который требуется доставить топливо. В каждом цилиндре давление контролируется индивидуально, что позволяет уменьшить расход горючего. А еще нет необходимости в централизации насоса высокого давления и сложной системы трубок для подачи топлива в форсунки. Именно такая конструкция обеспечивает большую надежность системы. При возникновении неполадок проблема почти всегда будет только в одном цилиндре. То есть даже в случае поломки машина останется на ходу – а по мне, так это самое главное

Важно просто поддерживать работоспособность форсунок, чтобы машина не напоминала медленный, дымящий и тарахтящий утюг»

Интеркулер: назначение и преимущества

Как бы это ни было странно, но далеко не все владельцы современных машин с турбированным движком, достаточно осведомлены и разбираются в приборах и деталях, находящих под капотом их автомобиля. Про наличие там интеркулера, вообще говорить не приходится. Именно поэтому в статье, сначала стоит разобрать, что же это за прибор и с чем его едят.

Интеркулер, или как его еще дословно переводят с английского – промежуточный охладитель, представляет собой радиатор или теплообменник, основным назначением которого является охлаждение перегретого воздуха, поступающего от турбокомпрессора. Температура этого самого воздуха, как правило, достигает 200 ˚С. Такому перегреву способствуют температура самого компрессора и термодинамический эффект от сжатия воздуха. Из школьного курса физики многие запомнили, что нагревание воздуха сулит уменьшение его плотности, а в случае с турбонаддувом из-за этого будет существенно снижаться и его давление.

Как утверждают специалисты, интеркулер способен снизить температуру воздуха до 50 ˚С, что обеспечит значительно более хорошее наполнение цилиндров двигателя, а соответственно и увеличит его мощность, повысит экономичность и снизит уровень вредных выбросов. Совсем не странно, что использование интеркулера при исправности всех систем гарантирует увеличение мощности движка на 20 %!

Что интересно, охлаждая воздух, интеркулер создает для него препятствие, а это также влияет на давление наддува. Но несмотря на это, прибор предоставляет значительно больше преимуществ, ввиду чего его использование можно назвать компромиссом для достижения требуемого эффекта.

Преимущества и недостатки

Чтобы подвести итоги, можно акцентировать внимание на основных сильных и слабых сторонах таких дополнительных элементов двигателя как интеркулеры. К объективным преимуществам этих устройств можно отнести:. К объективным преимуществам этих устройств можно отнести:

К объективным преимуществам этих устройств можно отнести:

  • повышение мощности;
  • снижение количества потребляемого топлива;
  • повышение экологических показателей двигателя.

За такие достоинства многие готовы пожертвовать некоторыми недостатками.

Слабые стороны у интеркулеров действительно есть. И заключаются они в следующем.

  1. Главным недостатком считается образование препятствия на пути прохождения воздуха. Это уже зависит от способа установки и размещения конструкции. Явление в виде создания помехи необратимое, поскольку интеркулер создан для охлаждения воздушных потоков. Такой нюанс приводит к тому, что в наддуве падает давление. Чтобы турбина работала должным образом, часть энергии приходится тратить практически напрасно. Но современные разработчики знают об этом недостатке, потому всячески пытаются минимизировать его.
  2. Внешний вид. Далеко не всем нравится тот выступ, который создаёт интеркулер на капоте автомобиля.
  3. Массивность. Не все автомобили могут похвастаться солидным свободным пространством под капотом. Если поставить туда ещё охладитель, то места не останется вовсе. Это усложняет доступ к некоторым деталям.
  4. Подверженность загрязнениям. Актуально для конструкций, которые монтируются в носовой части машины и по бокам на крыльях. В интеркулер начинают летать мелкие камни, разный мусор с дороги, химикаты и песок во время зимней обработки дорожного покрытия. Всё это приводит к ускоренному износу и ремонтным работам.
  5. Дорогостоящий ремонт и обслуживание. Сама по себе деталь не самая дешёвая. И её ремонт обходится в солидные суммы денег. Но это относительный минус, поскольку для множества водителей не составит проблем отдать несколько тысяч рублей за замену патрубков или другие ремонтно-восстановительные работы.

Окончательные выводы и решение относительно установки на машину интеркулера каждый автомобилист должен делать и принимать индивидуально.

Всё зависит от конкретной ситуации и обстоятельств. Для одних водителей ИК становится незаменимым помощником. Другие даже на 50% не используют потенциал установленного интеркулера. И тогда логично спросить, зачем вообще его устанавливать. Двигатель и без дополнительного охлаждения прекрасно справится с такими нагрузками.

Устройство

Турбонаддув сегодня используется на разных типах двигателя, в том числе на бензиновых и на дизельных. Чаще система используется все-таки на дизельном моторе, он обладает высокой степенью сжатия и низкими оборотами коленвала.

Что касается бензиновых двигателей, то в них t отработанных газов выше. Это способно произвести эффект детонации, то есть спровоцировать ускоренный износ поршневой группы. Это явление возможно предотвратить.

Система турбонаддува включает в себя множество важных элементов. Основной элемент — нагнетатель. Его также еще именуют как турбинный компрессор. Он функционирует в системе впуска, увеличивая давление воздушной массы.

Сам компрессор состоит из колес (турбинного и компрессорного). Первый предназначен для переработки энергии, второй — для всасывания воздушной массы, а затем для ее сжатия и нагнетания. Еще одним важным элементом является интеркулер и регулятор давления наддува.

Эксплуатация турбодизеля

Поскольку именно дизельные агрегаты являются основными «потребителями» по отношению к оснащению турбонаддувом, соответственно разберем ряд правил, которые нужно соблюдать во избежание неприятностей. Сегодня у многих автолюбителей в распоряжении личные транспортные средства с турбиной.

Правда далеко не каждый владелец знает, как правильно следует эксплуатировать подобный агрегат. Какой бы лучшим агрегат ни был бы, неправильная его эксплуатация сведет на нет все старания разработчиков.

Масло

В отношении любого силового агрегата масляное голодание противопоказано и особенно это относится к системе турбонаддува. У жидкого расходника здесь особенная роль — смазать подшипники (скольжения и качения), которые входят в состав турбокомпрессора. При снижении уровня масла эти элементы не получают необходимое количество смазки, что в результате заканчивается быстрым их износом.

По этой причине следует регулярно проверять, сколько масла для дизельных двигателей с турбонаддувом находится в картере. При необходимости восполнять потери. Помимо этого, нужно выяснить причину падения уровня расходника. И если этому имеет место нужно как можно скорее устранить причину.

Кроме того, раз уж нашлись средства на покупку автомобиля, оснащенного турбодизельной установкой, не следует скупиться на приобретении надежного масла. Любителям экономить на всем стоит вспомнить народную мудрость — скупой платит дважды!

Роль моторного масла для дизелей с турбиной нам уже известна. Соответственно приобретать дешевое масло, которое уже заведомо низкого качества, не стоит. В этом случае турбокомпрессор заранее обрекается на медленные мучения.

Следует учитывать один важный момент — те масла, которые рассчитаны на турбированные агрегаты немного отличаются по составу от обычных аналогов. Это обусловлено тем, что они подвергаются куда большим нагрузкам и температурным воздействиям. Также не рекомендовано смешивать масла с разной вязкостью. К примеру, нельзя лить 5w-30, когда ранее была залита смазка 10w-40.

Качество топлива

Турбина дизельного мотора отличается чувствительностью не только к качеству маслу, но и самого топлива. Если оно заведомо низкое, это грозит засорением топливной системы, что может закончиться чрезмерно низким давлением турбонаддува. В результате падает мощность силовой установки.

Чтобы восполнить потери турбина вынуждена работать в предельном режиме. А это сокращает ресурс агрегата. В соответствии с этим, рекомендуется заправлять свои турбированные автомобили только на тех, заправочных станциях, к которым есть доверие.

Холостые обороты

Неписаное правило для турбированного двигателя — избегать работы в режиме холостого хода больше чем на полчаса. Этого времени хватает, чтобы произошло засорение турбины. Также нельзя исключать вероятность подсоса масла непосредственно в цилиндры. А это отрицательно образом сказывается на всей цилиндропоршневой группе (ЦПГ).

Однако в том случае, когда приходится держать мотор на холостых оборотах большую часть времени, нужно держать их в пределе от 1200 до 1600 об./мин.

Своевременное ТО

Особенности эксплуатации дизельных двигателей с турбонаддувом подразумевают и это правило. А его следует придерживаться не только владельцам машин с турбиной, всех остальных это тоже касается. В частности необходимо регулярно менять моторное масло и фильтры в соответствии с регламентом производителей.

А поскольку турбированный агрегат работает в более тяжелых условиях, нежели обычные атмосферные аналоги, то сроки прохождения ТО будут короче. Иными словами «сильный» дизельный мотор чаще нуждается в замене масла и прочих расходниках.

Принцип работы турбокомпаунда

Как известно всем автолюбителям — после сгорания топливной смеси отработавшие газы через выпускной клапан покидают цилиндр и попадают в выпускной коллектор, откуда уходят по выхлопной системе. Турбокомпаунд появляется на их пути и часть газов отлавливаются. Газы поступают в турбокомпрессор и вращают его крыльчатку.

Казалось бы, все просто, но здесь два турбокомпрессора, а не один и турбокомпаунд все же необычное твин турбо. Весь интерес заключается в том, что пойманные газы вращают первую турбину, и она работает на подачу воздуха в цилиндры. А далее газы идут во вторую турбину, которая не создает воздушное давление, а передает свое вращательное движение через привод коленчатому валу. Далее, мы разберемся поэтапно и более подробно на примере обычного дизельного двигателя.

Тем самым двигатель начинает работать ровнее и повышается его мощность. Далее, газы следуют в непосредственно то, что можно назвать турбокомпаунд.

На входе газы имеют немного под остывший вид — около 600 градусов. Энергия газов немного уменьшилась за счет затрат на первую турбину, но все же крыльчатка второй раскручивается до 50 тысяч оборотов в минуту. Здесь газы еще немного остывают и выходят через стандартную систему выпуска. Четвертый этап турбокомпаунд знаменует себя подачей вращательного движения через передаточные устройства коленчатому валу. В качестве передаточных устройств могут применяться различные муфты и или обычный ремень, или цепь. Передавать напрямую нельзя. Это приведет к не стабильной работе мотора, так как обороты коленчатого вала и крыльчатки турбины сильно различаются. При получении маховиком коленчатого вала энергии вращения от турбины замечается более мягкая работа мотора.

Практическое применение

Компания Scania нашла широкое применение для турбокомпаунда в разрабатываемых ей дизельных двигателях для грузовых автомобилей.

Для примера можно взять дизельный двигатель DT 12 02, разработанный компанией в 2001 году и имеющей 12 цилиндров.

Если раньше, работая как обычный турбо дизель DT 12 02 развивал мощность 420 л.с., то после внедрения турбокомпаундого блока его мощность возросла до 470 л.с.

Турбокомпаундый блок может устанавливаться практически на любые дизельные двигателя для грузовых автомобилей от компании Scania, было бы желание заказчика.

Чтобы было понятно, благодаря внедрению турбокомпаунда было достигнуто:

  1. Повышение мощности двигателя при не относительно не высоких частотах вращения коленвала двигателя;
  2. Экономия топлива;
  3. Устойчивость работы двигателя при резких перепадах в режимах работы автомобиля;
  4. Мягкая, без рывковая работа двигателя, что достигается постоянной передачи дополнительной мощности от турбокомпаунда к коленвалу, благодаря чему выравнивается пульсация нагрузок.
  5. Более комфортное вождение автомобиля, на котором установлен турбокомпаунд.

Назначение

Суть компаундного блока заключается в повышении мощности коленчатого вала за счет энергии, которая просто удаляется в обычном двигателе в атмосферу. Дизель получает дополнительную прибавку к крутящему моменту, но при этом не задействует дополнительное топливо.

Принцип работы турбокомпаунда

Классический турбонаддув состоит из двух механизмов. Первый – газовый, крыльчатка которого приводится в движение за счет того, что в выпускном тракте создается давление. Второй механизм – компрессор, связанный с первый элементом. Его цель – нагнетать свежий воздух в цилиндры.

В основе дополнительного блока используется силовая турбина, которая стоит за основной. Чтобы устранить огромную разницу между вращением турбокомпаунда и маховика, используется гидравлический элемент – муфта. Ее пробуксовка обеспечивает согласование крутящего момента, поступающего от устройства и коленвала двс.

Вот небольшое видео того, как работает одна из модификаций турбокомпаундных моторов Volvo:

Volvo Trucks – D13 Turbo Compound engine

Watch this video on YouTube

Газовые обогреватели

Газовые отопители салона отличаются от рассмотренных выше «конкурентов» источником питания. В данном случае устройства работают на сжиженном газе.

Главные плюсы конструкций — простота исполнения, безопасность в применении, полная автономность от чего-либо. С таким отопителем можно не переживать за разрядку аккумулятора.

Кроме этого, продукты горения газа не отравляют пассажиров, а выводятся на улицу, что гарантирует безопасность даже длительного применения.

Принцип действия аппарата состоит в циркуляции потоков воздуха в автомобиле. Отдача тепла происходит за счет природной конвекции воздуха в машине.

Для более активного смешивания в кабине может монтироваться дополнительный вентилятор, имеющий небольшую мощность.

Газовые автономные отопители не вызывают проблем в процессе эксплуатации, у них нет вращающихся элементов, что обеспечивает максимальную надежность и безопасность.

Конструктивно прибор — система коаксиальных труб, когда каждая из последующих труб расположена внутри другой. По одной трубе идет чистый воздух из улицы, а по второй — выводятся отработанные газы.

Как следствие, воздух в кабине не используется и не выжигается. Все, что остается — тепло.

Устройство не зависит от работоспособности авто, поэтому даже при поломке двигателя или разрядке АКБ зимой (даже в чистом поле) можно включать аппарат наслаждаться теплом.

Средний срок применения таких устройств — около 14 лет.

Преимущества газовых автономных отопителей:

  • доступная цена, обусловленная отсутствием электроники в устройстве;
  • наличие системы климат-контроля, который есть в большинстве современных устройств. При этом всегда можно выставить и поддерживать оптимальный температурный режим;
  • независимость от ресурсов автомобиля, что гарантирует работоспособность в любых условиях;
  • возможность питания устройства от баллонов различной емкости — на 12 и 24 литра.

Основные правила эксплуатации:

  • отопитель можно включать как на стоянке, так и в движении;
  • для активации устройства достаточно открыть кран, через который подается газ, включить устройство и запустить его;
  • отключение производится срабатыванием соответствующего тумблера.

К примеру, хороший вариант — SELENA PILOT-2 -E1. Для работы отопителя необходим только газ.

Мощность — около 2 кВт, отапливаемая площадь — до 20 кв. метров. Благодаря такой мощности его можно использовать не только для обогрева кабины, но и для прогрева пространства внутри кузова.

Применяются газовые автономные отопители везде, где необходимо автономное тепло — в автомобилях (грузовых и легковых), в гараже, при работе на спецтехнике и так далее.

Автономные жидкостные подогреватели

Предпусковой подогреватель дизельного двигателя

Жидкостные предпусковые подогреватели двигателя являются полностью автономными. Они устанавливаются в моторном отсеке автомобиля и могут работать на бензине, дизельном топливе или газе.

Устройство

Основные компоненты жидкостного предпускового подогревателя:

  • электронный блок управления подогревателем (контроллер, отслеживающий температуру, перегрев, подачу топлива, воздуха и т. д.)
  • топливный насос с топливопроводом
  • воздушный нагнетатель, подающий воздух в камеру сгорания
  • «котел», включающий камеру сгорания, теплообменник
  • циркуляционный насос, прокачивающий охлаждающую жидкость
  • реле, включающее вентилятор штатной «печки» для обогрева салона
  • орган управления подогревателем (таймер, пульт дистанционного управления, GSM-модуль для запуска подогревателя по телефону).

Принцип работы

После запуска подогревателя с помощью органа управления топливный насос подогревателя подает топливо из топливного бака автомобиля в камеру сгорания подогревателя. В камере сгорания топливо смешивается с воздухом и воспламеняется свечой зажигания. В результате сгорания топлива образуется тепло, которое передается через стенки теплообменника охлаждающей жидкости автомобиля. Насос подогревателя прокачивает охлаждающую жидкость по малому контуру системы охлаждения — рубашке блока цилиндров и штатному отопителю салона. При достижении заданной температуры охлаждающей жидкости реле (при его наличии) включает вентилятор штатной «печки» для обогрева салона. Жидкостными подогревателями нельзя пользоваться в гаражах, не имеющих системы вентиляции. Потребление топлива составляет около 0.5 л в час в режиме полной нагрузки.

К преимуществам жидкостных подогревателей обычно относят возможность сесть в мороз в прогретый салон автомобиля с размороженными стеклами и сразу начать движение, не тратя время на прогрев. Кроме этого увеличивается ресурс двигателя, так как холодный запуск двигателя сильнее снижает его ресурс. К недостаткам относится высокая цена жидкостных подогревателей.

К недостаткам можно отнести тот факт, что во время работы, автономный подогреватель двигателя, циркуляционный насос, вентилятор салона автомобиля потребляют электрический ток от аккумуляторной батареи автомобиля. Если аккумуляторная батарея автомобиля уже слабая — это может привести к её быстрой разрядке.

Также можно использовать автономные подогреватели при движении автомобиля для помощи штатной системе обогрева в особо холодное время, когда автомобиль может просто выстывать на ходу, особенно полезным это может оказаться для автомобилей с дизельным двигателем, теплотворная способность которых ниже. Многие автопроизводители уже с конвейера выпускают автомобили с предустановленным автономным подогревателем двигателя.

Виды систем

Существует несколько типов системы турбонаддува. К первому типу относят VGТ и VNT турбины. Их по-другому называют турбинами с изменяемой геометрией.

Первый вид разрабатывался известной в то время фирмой BorgWarner, второй -фирмой Garrett. Их принцип действия довольно прост. Направление, скорость потока отработанного газа регулируется через изменения площади входного канала.

Второй тип называется Twin Turbo или двойное турбо. Две турбины позволяют сгладить инерцию и избежать задержки. Контроль происходит через датчики и ЭСУД. Эта конструкция бывает трех разных видов:

1. Параллельная — 2 турбины зажигаются одновременно. Отходящие газы после сжимания уходят во впускной коллектор, и уже оттуда идет распределение по цилиндрам.

2. Последовательная — 2 компрессора с одинаковой конфигурацией соединены с двигателем. Первый компрессор работает в непрерывном режиме, а второй только настраивается на рабочий режим.

3. Ступенчатая — 2 разных компрессора подключаются на впускной и выпускной каналы. Существует также третий тип системы, который именуется как комбинированный (Twincharger). Соединение механического и турбонаддува создает комбинированный наддув.

Таким образом, существует три основных типа систем. Каждый из них обладает определенными функциями.

Особенности эксплуатации и основные причины поломки

Современные модели интеркулеров длительное время не требуют особенного ухода. Однако периодический осмотр и своевременная диагностика выхода из строя необходимы. В детали могут обнаружиться следующие поломки:

  1. Разрыв патрубка или теплообменника из-за чрезмерного давления. Об этой поломке говорит резкое падение мощности авто и увеличившийся расход топлива. Разорванные патрубки ремонтировать не имеет смысла, так как под давлением воздуха они сразу же вновь выйдут из строя. В этом случае восстановить работоспособность поможет только замена патрубка.
  2. Попадание масла во внутреннее пространство. В норме небольшое количество масла попадает в интеркулер во время работы турбины. Допустимые показатели – 0.7-1 литр на 10000 км. Если показатели выше, стоит задуматься о ремонте детали.
  3. Трещины на трубках и пластинах. Интеркулер, установленный в крыльях или под передним бампером, подвержен повышенному механическому воздействию.
  4. Засорение трубок. Особенно интенсивно происходит это в зимнее время. поэтому зимой очистку детали от химикатов и песка необходимо проводить как можно чаще.

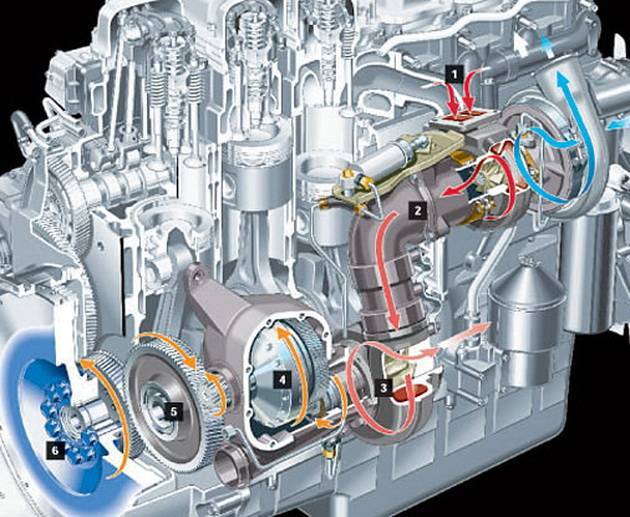

Как все работает

  1. После сгорания топлива выхлопные газы покидают цилиндры двигателя через выхлопной коллектор с температурой в диапазоне 650 — 750 градусов.
  2. На первом этапе выхлопные газы вращают лопасти турбокомпрессора, про то, что при этом происходит мы писали выше.
  3. Покинув турбокомпрессор выхлопные газы через тормоз двигателя (так называемый горный тормоз) попадают в специальную силовую турбину, которая работает на скорости в 55 тыс. об. в минуту.
  4. Полученный вращательный момент через гидромуфту и систему понижающих редукторов поступает на коленвал двигателя, оттуда на маховик и коробку передач с частотой до 1900 – 2000 об в минуту.
  5. И только тогда выхлопные газы уходят в атмосферу.

Роль гидромуфты очень важна, так как благодаря ей происходи сглаживание изменение частот турбины турбокомпаунда и маховика.

Турботаймер

Турботаймер — это электронное устройство, помогающее увеличить срок работы автотурбины. Иными словами, он является специальным контроллером, который заглушает двигатель через время после удаления ключа зажигания из замка. Все это время агрегат работает на холостом обороте. Турботаймер устанавливают под торпедо и подключают к замку зажигания.

Турботаймер дает возможность турбине остывать в условиях повышенной температуры. Охлаждение происходит с помощью машинного масла. Если двигатель перестает функционировать, то подача смазки-охладителя останавливается. Это все приводит к тому, что детали выходят из строя.

Автолюбители, которые постоянно эксплуатируют турбированные моторы на больших оборотах, сначала заставляют турбину работать вхолостую, и только потом выключают зажигание. Турбина остывает самостоятельно, но если использовать турботаймер, то сидеть и ждать в машине охлаждения не потребуется. Можно вытащить ключ из замка, а затем электроника сама заглушит мотор.

Если человек оставит турботаймер работающим, а сам покинет салон, то другой человек не сможет угнать машину. Устройство блокирует управление. Если человек захочет уехать на автомобиле, то сработает сигнализация.

Турбонаддув – что он дает

Выполнить тюнинг двигателя с получением увеличения мощности можно выполнить различными способами. В случае с турбиной, происходит интенсивное наполнение цилиндров топливно-воздушной смесью. Всасывание воздуха выполняется в автоматическом режиме. Если не устанавливать турбонаддув, то повысить мощность можно только за счет увеличения объемов цилиндров. При этом будет наблюдаться повышенный расход топлива, а сам двигатель на автомобиле должен быть массивнее.

В зависимости от того, какого типа установлен турбонаддув и какой двигатель, этот тюнинг позволяет достичь увеличения мощности 1,5-2 раза. При этом, не смотря на расхожее мнение, вреда для мотора не будет никакого, особенно если правильно настроить работу систем охлаждения и подачи масла. Чтобы это понять, стоит рассмотреть как работает турбонаддув.

Что же получается в итоге

В результате того, что был введен турбокомпаунд в конструкцию дизелей Scania, удалось:

  • повысить КПД и снизить расход топлива;
  • сгладить влияние пульсаций нагрузки благодаря использованию дополнительной мощности;
  • повысить надежность и долговечность поршневой группы.

К недостаткам можно отнести разве что усложнение конструкции и обслуживания, ну и как следствие этого, увеличение стоимости. Турбокомпаунд можно считать одним из вариантов улучшения характеристик дизеля за счет его скрытых возможностей. Это показывает, что благодаря правильному подходу их можно использовать для улучшения ДВС.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
