Распиновка разъемов автомагнитол

Настройка радио

Даже любимая музыка, записанная на флешку или USB накопитель, со временем может надоесть. Поэтому многие автолюбители любят слушать радио во время поездки. Правильно настроить радио у магнитолы Pioneer несложно и может осуществиться буквально в несколько движений – нужно лишь выбрать диапазон, найти и сохранить станции.

Настроить радио можно тремя способами:

Автоматический поиск станций. Для этого нужно найти пункт BSM в меню настроек и запустить поиск. Автомагнитола найдёт станцию с самой высокой частотой в радиодиапазоне и остановится — её можно сохранить, нажав кнопку с цифрой 1–6. Далее поиск станций продолжится в сторону уменьшения частоты. Если ничего не найдётся, в скрытом меню настроек можно изменить шаг поиска со 100 кГц на 50кГц.
Полуавтоматический поиск. Находясь в режиме радио, нужно зажать кнопку «вправо». Запустится сканирование диапазона, и произойдёт поиск, такой же, как в автоматическом режиме.
Ручная настройка. Короткими нажатиями кнопки «вправо» в режиме радио можно переключиться на определённую частоту. Затем станция сохраняется в памяти.

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

  1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
  2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
  3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

  1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
  2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
  3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Какие бывают магнитолы?

Среди всего многообразия автомагнитол существует только два вида приборов, которые отличаются между собой формами.

В странах СНГ и Европы более распространенными являются одноблочные или 1 DIN, а для Америки, Японии и Кореи двухблочные или 2 DIN.

Также следует обратить внимание, что для установки магнитол различного типа придется приобретать соответствующие короба

Важно! Внимательно изучите панель вашего автомобиля, ведь может оказаться, что в нее может войти только прибор определенного типа

Важно! Внимательно изучите панель вашего автомобиля, ведь может оказаться, что в нее может войти только прибор определенного типа

Переходник для подключения

Современные модели автомобилей оснащаются переходниками под Европейский стандарт, но большинство их не имеет, поэтому магнитолу придется подключать непосредственно к проводке.

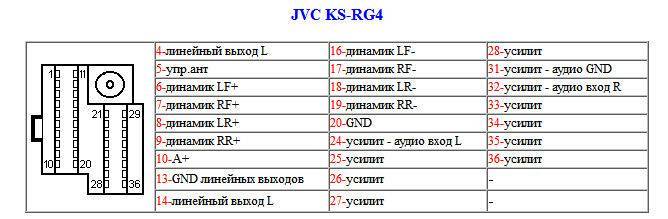

Но для этих целей нужно знать цветовую схему для подключения магнитолы JVC:

  • Провод красного цвета – подключается к плюсовой клемме (+12В);
  • Провод желтого цвета – также присоединяется к плюсовому проводу идущего через замок зажигания (+12В);
  • Синий провод – клемма этого цвета подключается на управление антенной (+12В);
  • Черный цвет – должен идти на корпус автомобиля, то есть является массой;
  • Белый провод – идет на передний левый динамик;
  • Серый провод – предназначен для подключения правого переднего динамика;
  • Зеленый цвет – идет на задний левый динамик;
  • Фиолетовый провод – крепится на задний правый динамик.

Провода, идущие на минусовые клеммы динамиков, маркируются дополнительной полосой черного цвета (иногда серого или белого).

Если соединить вместе два провода желтого и красного цвета можно добиться того что автомагнитола будет работать и при выключенном зажигании.

Важно! Красный плюсовой провод должен иметь предохранитель. А при соединении желтого и красного проводов в кучу, их также следует пустить через предохранитель

Процесс подключения магнитолы

Если ваш автомобиль имеет встроенную ISO клемму, то с подключением магнитолы JVC не возникнет проблем главное проверить маркировку проводов и придерживаясь схемы присутствующей в упаковке с магнитолой.

В противном случае подключение придется врезаться непосредственно в саму проводку или кидать провод непосредственно на клемму аккумулятора.

Важно! При подключении магнитолы все источники электроэнергии, следует отключить, а если это невозможно каждый провод нужно тщательно зачищать, пропаивать и изолировать (пример соединения можно увидеть на фото ниже). Не прикасаясь при этом плюсовыми клеммами к массе или проводам, идущим на динамики

Помимо этого следует избегать для подключения такие места, как прикуриватель и замок зажигания.

Для безопасной работы магнитолы JVC ее подключение нужно произвести многожильным медным проводом сечением не менее 4 мм и установленным на него предохранителем в 10-20А. Если подключение осуществляется от аккумуляторной клеммы, предохранитель должен располагаться на расстоянии более 40 см от нее.

Интересно! Монтаж магнитолы JVC непосредственно к аккумуляторной клемме обеспечивается лучшее звучание треков, благодаря меньшим просадкам и влияниям помех работающей аппаратуры.

Минусовый провод желательно использовать как можно короче для уменьшения длины, его можно присоединить к корпусу автомобиля.

Подключение динамиков и выбор акустических проводов

Для подключения динамиков к магнитоле JVC, следует применять только акустические провода соответствующего сечения. Так, для динамиков мощностью до 100 Вт можно использовать провод сечением до 4 мм выполненного из бескислородной меди. Этим провода очень мягкие и чаще всего защищены силиконовой изоляцией, что очень практично, она не «задубеет» на морозе. Также на проводах имеются стрелочки, указывающие на направление прокладки проводов от магнитолы.

На большей части динамиков имеются маркировки подключения положительного и отрицательного контакта, но иногда их нет в этом случае широкая клемма – обозначает плюс, а узкая – минус.

Подведем итог

Подключение магнитолы JVC не составит труда, главное производить все операции аккуратно и согласно схеме имеющейся с прибором. Также следует помнить, что для монтажа потребуются кое-какие инструменты, ведь для прокладки проводов понадобится частичная или полная разборка салона.

Если у Вас остались вопросы по установке JVC магнитолы, то можно просмотреть детальное видео монтажа.

Главным условием качественной установки является уверенность в своих силах, в противном случае монтаж лучше предоставить профессионалам.

Сокращенные обозначения на разъемах автомагнитол

В статье приведена расшифровка обозначений разъемов автомагнитол, это может помочь Вам при самостоятельной установке оборудования в автомобиль:

Разъём питания:

1 — B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.

2 — GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).

3 — A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.

4 — N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).

5 — ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.

6 — Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).

7 — MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.

8 — GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон). Разъём акустики: 1 — R = Динамик правый. 2 — L = Динамик левый. 3 — FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус). 4 — FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус). 5 — RR+, RR- = Динамик задний — правый (Соответственно плюс или минус). 6 — LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус). 7 — GND SP = Общий провод динамиков. Другие контакты: 1 — Amp = Контакт управления включением питания внешнего усилителя 2 — DATA IN = Вход данных 3 — DATA OUT = Выход данных 4 — Line Out = Линейный выход 5 — CL = . 6 — REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель) 7 — ACP+, ACP- = Линии шины (Ford) 8 — CAN-L = Линия шины CAN 9 — CAN-H = Линия шины CAN 10- K-BUS = Двунаправленная последовательная шина (К-line) 11- SHIELD = Подключение оплётки экранированного провода. 12- AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей 13- ATX+ = . 14- ATX-MUT = . 15- CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера 16- SW+B = Переключение питания +B батареи. 17- NAVI = . 18- SEC IN = Второй вход 19- DIMMER = Изменение яркости дисплея 20- ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER) 21- ASC IN и ASC OUT = . 22- SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля. 23- SDV или SDVC = . 24- SWC = . 25- LINE OUT, LINE IN = Линейный выход и вход, соответственно. 26- TIS = . 27- D2B+, D2B- = Оптическая линия связи аудиосистемы

А вот по этой ссылке лежит архив, в архиве ехе (шник), запускаете и откроются распиновки магнитол различных производителей, в том числе идущих с завода штатно: https://disk.yandex.ru/public/?hash=rfxZb/RGhG08ztNABX5qOs5nxAthyHllVg3ukidE57s%3D

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

  1. С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
  2. С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

  1. ANT. Используется при наличии выдвижной антенны.
  2. Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
  3. Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
  4. Mute. Регулирует звук устройства.
  5. А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

  1. Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
  2. Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
  3. Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

  1. Задний правый + (фиолетовый).
  2. Задний правый — (черно-фиолетовый).
  3. Передний правый + (серый).
  4. Передний левый — (черно-серый).
  5. Передний левый + (белый).
  6. Передний левый — (черно-белый).
  7. Задний левый + (зеленый).
  8. Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Распиновка стандартного евроразъёма

Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

№1Пусто
№2Пусто
№3Пусто
№4Постоянное питание
№5Питание антенны
№6Подсветка
№7Зажигание
№8Масса

Несмотря на то, что в нём имеется восемь контактов, далеко не все их них могут быть задействованы в схеме подключения автомагнитолы. Давайте разберемся, каково предназначение и какую задачу каждый из этих контактов выполняет:

Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

  1. выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
  2. «REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
  3. опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
  4. а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Отечественны автолюбители как могли усовершенствовали схемы подключения автомагнитол, прибегая при этом к помощи как ручных тумблеров, так и к установке автоматического реле отключения магнитолы при постановке автомобиля на сигнализацию. Но, как мы видим, всеобщее признание получила именно эта схема подключения. Итак:

  • Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
  • Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
  • Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

Как отключить

Если в машине присутствует старое устройство, его нужно извлечь.

Сделать это можно по следующей схеме:

  1. В первую очередь необходимо отключить аккумулятор. Делается это для обеспечения безопасности.
  2. Декоративную накладку прибора снимают. Проще всего сделать это движением справа налево.
  3. С помощью отвертки откручивают винты, на которых крепятся крышка воздуховода и магнитола. Крышку можно не снимать, однако ее отсутствие облегчит дальнейшие действия.
  4. После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Сразу после этого можно переходить к установке новой магнитолы.

Установка в машину

Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.

Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.

Подключение динамиков

Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.

Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.

Подключение антенны

После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.

Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.

Распиновка

Объясняя доступным языком, какой по своему цвету провод за выполнение какой функции в устройстве отвечает. Распиновка может быть представлена в виде:

Описание словами в свободной форме. Именно этой формой представления цоколевки автомобильных проигрывателей от фирм Pioneer (Prology 1715т), Sony, Kenwood, Hyundai, JVC, Mystery) мы и будем пользоваться в данной информационной статье.

ISO-разъём – контактное техническое устройство для соединения электропроводов по их группам из восьми контактов (16), в двух или одном корпусе, прямоугольной формы.

Колодка коричневого цвета объединяет проводку для акустической системы и иногда ее управления (управление сменой радиостанций или музыкальных композиций с рулевого колеса автомашины).

Колодка черного цвета – силовое (электрическое) обеспечение контактов автомобиля и звуковоспроизводящего устройства.

Иногда контакты объединяют в одном разъеме, и их разделение производится по группам в верхней и нижней части единого корпуса. ISO (ИСО) – общепринятый технический стандарт товаров и услуг, разработанный международной организацией по стандартизации.

АСС – подключение, позволяющие прослушивать музыку и радио, не заводя автомобиль.

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов

Распиновка и зачем нужно ее знать?

Часто бывает такое, что покупая автомобиль в салоне или с рук, нового автовладельца не устраивает качество звука, технические характеристики или функционал головного устройства, установленного в машине. И когда новый хозяин авто решает заменить магнитолу своими руками, он может столкнуться с проблемой, когда все кабеля, использующиеся для подключения, были перепутаны. Или вовсе, их разъемы не соответствуют новой купленной аудиосистеме (автор видео — канал Garage TV KR).

Если это так, то автовладельцу будет полезно узнать о распиновке. Ведь вероятнее всего, оптимальным выходом будет установка переходника, который можно найти в любом магазине с автозвуком. Если у вас на руках будет переходник, вам нужно будет только правильно произвести распиновку штекера, а для этого, в свою очередь, нужно знать о предназначении проводов. Для начала рассмотрим распиновку верхнего разъема.

Как правило, контакты под номерами 1, 2, 3 и 6 не используются, особенно, если речь идет о более дешевых магнитолах. Они применяются для подключения дополнительного функционала в более современных девайсах.

К примеру, эти четыре контакта могут использоваться для таких функций:

  1. ANT. Этот выход обычно задействован в том случае, если машина оборудована выдвижной антенной.
  2. Благодаря функции Remote автовладелец может подключить услители, что в свою очередь позволит подключить большее количество колонок. Обычно такая функция реализуется в машинах с большим салоном.
  3. Функция Illumination используется для регулировки яркости цвета дисплея магнитолы в соответствии со скоростью движения машины. Такая опция предназначена для того, чтобы водитель не отвлекался на управление головным устройством. При высокой скорости яркость дисплея снижается, а когда машина останавливается, яркость возвращается в исходный режим.
  4. Опция Mute может использоваться при подключении мобильного гаджета к аудиосистеме. Когда на телефон поступает вызов, магнитола в автоматическом режиме активирует эту функцию, что способствует снижению громкости музыки или ее полному отключению.
  5. Контакт, маркированный цифрой 4, обычно применяется для активации акустики (автор видео — канал azion).
