EBD (Electronic Brake Force Distribution) — система распределения тормозных усилий.
В большинстве современных автомобилей ABS работает вместе с EBD (Electronic Brake Force Distribution) — системой распределения тормозных усилий. Система распределения тормозных усилий представляет собой программное расширение антиблокировочной системы тормозов. Другими словами, система использует конструктивные элементы системы ABS в новом качестве.
Система EBD позволяет эффективно тормозить в разных дорожных условиях, учитывая участки дороги с разнородным покрытием, загруженность автомобиля и техническое состояние покрышек. EBD распределяет тормозные усилия на каждое колесо в отдельности, чтобы обеспечить оптимальное сцепление с дорогой.
Принципиально отличие EBD и других систем от базовой ABS, в том что они помогают водителю управлять автомобилем постоянно, а не только при экстренном торможении.
Принцип работы системы распределения тормозных усилий
Работа системы EBD, также как и система ABS, носит цикличный характер. Цикл работы включает три фазы:
- удержание давления;
- сброс давления;
- увеличение давления.
По данным датчиков угловой скорости колес блок управления ABS сравнивает тормозные усилия передних и задних колёс. Когда разница между ними превышает заданную величину, включается алгоритм системы распределения тормозных усилий.
На основании разности сигналов датчиков блок управления определяет начало блокирования задних колес. Он закрывает впускные клапаны в контурах тормозных цилиндров задних колес. Давление в контуре задних колес удерживается на текущем уровне. Впускные клапаны передних колёс остаются открытыми. Давление в контурах тормозных цилиндров передних колес продолжает увеличиваться до начала блокирования передних колес.
Если колеса задней оси продолжают блокироваться, открываются соответствующие выпускные клапаны и давление в контурах тормозных цилиндров задних колес уменьшается.
При превышении угловой скорости задних колес заданного значения, давление в контурах увеличивается. Происходит торможение задних колес.
Работа системы распределения тормозных усилий заканчивается с началом блокирования передних (ведущих) колес. При этом в работу включается система ABS.
Еще работа EBD поможет распределить тормозную силу в случае резкого торможения в повороте противостояв заносу и сносу автомобиля, потери траектории пути. При поворотах сильнее нагружаются внешние колеса относительно поворота, а нагрузка на внутренние колеса уменьшена, тем самым автомобиль подвержен риску заноса или потери траектории и вылета с поворота. В этом случае EBD уменьшит тормозное усилие на внешние колеса тем самым не дав им заблокироваться. Автомобиль становится управляемым, значительно повышается уровень безопасности движения.
С системой EBD можно смело тормозить в повороте и на смешанном покрытии. Электроника по разности частот вращения «поймет», что колеса попали на участки с разнородным покрытием, и уменьшит тормозные силы на колесах, которые имеют лучшее сцепление с дорогой. Кстати, интенсивность замедления в этом случае снизится и будет определяться силой трения колеса (колес), имеющего наихудшее сцепление с дорогой.

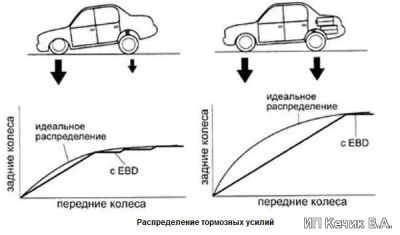

Также система EBD при торможении учитывает загрузку автомобиля.
Тормозное усилие между передними и задними колесами оптимизируются, при этом обеспечивается максимально быстрое торможение.
Например, при торможении автомобиля с более чем одним человеком внутри, система EBD увеличивает тормозное усилие на задние колеса по сравнению с тем случаем, когда внутри находится только водитель, повышая при этом эффективность торможения по сравнению с автомобилем без системы EBD.
Таким образом, работа EBD способствует уменьшению тормозного пути и возможностью управлять автомобилем в аварийных ситуациях.
Часто задаваемые вопросы
Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.
Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.
Принцип действия АБС?
Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.
Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.
Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.
Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.
Как АБС влияет на АКПП?
На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).
Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.
Связанные термины
- Суппорт
- Датчик скорости
- Вакуумный усилитель тормозов
Настройки печати ABS пластиком
Для достижения наилучшего результата печати очень важно выбрать оптимальные параметры. Причём многое будет зависеть от возможностей и типа 3Д-принтера
Выбор касается таких характеристик, как температура плавления, скорость печати, толщина слоя, температура стола (если имеется функция его подогрева). Часто, показатели подбираются опытным путём, то есть печатается черновой вариант, и вносятся при необходимости изменения. Поэтому ниже приведены усреднённые показатели настроек:
показатель | величина | |
Температура плавления | 240-260 градусов по Цельсию | |
Толщина слоя | На 20% меньше диаметра сопла | |
Температура подогрева стола | 105-115 градусов по Цельсию | |
Коэффициент подачи пластика | ||
Скорость печати |
Для ABS-пластика характерны проблемы с адгезией к рабочей платформе. Если она оснащена подогревом, то это будет идеальным вариантом. Дело в том, что пластик при остывании начинает отскакивать от платформы и последующие слои накладываются неправильно, возникает деформация. Чтобы этого избежать используют подогрев и специальные составы для повышения адгезии. Наиболее популярен раствор ABS-пластика в ацетоне, хотя этот вариант у многих вызывает опасения из-за специфического запаха и потенциального вреда для здоровья.
Опытным путём энтузиасты находят и иные варианты:
- лак для волос;
- клей-карандаш;
- пиво (даже так!).
Одним из проверенных способов является применение клея для 3D-печати. Стоимость тюбика 450 рублей. Клей разбрызгивается непосредственно на платформу.
Довольно часто приходится сталкиваться с такой проблемой, как расслоение. Это тот случай, когда слои пластика не соединяются между собой
Важно подобрать температуру и толщину слоя таким образом, чтобы слои не «плыли», но и не отсоединялись друг от друга, а надежно сплавлялись, сохраняя форму
Таким образом, оптимальные параметры печати можно подобрать только опытным путём. И лучше всего руководствоваться рекомендациями производителя 3Д пластика.
И всё же ABS не панацея
В свое время страховые компании США провели анализ дорожно-транспортных происшествий, и оказалось, что автомобили с ABS чаще становятся участниками аварий, чем автомобили с обычной тормозной системой. Так, на сухом покрытии отмечено увеличение ДТП на 42%, а на влажном – даже на 65%. Согласитесь, в свете сказанного в предыдущей главе эти цифры обескураживают. Специалисты считают, что наличие в автомобиле ABS создает у водителя иллюзию безопасности, в результате чего он не учитывает, что ABS не создает сцепления с дорогой – это прерогатива протектора и размеров пятна контакта покрышек колес. Да, ABS предотвратит блокировку тормозов и позволит сохранить контроль над курсовой устойчивостью и поворачиваемостью, но она не гарантирует уменьшения тормозного пути. Когда речь идет о сухих и нескользких дорогах, бывает как раз наоборот – тормозной путь оказывается больше, чем у обычного автомобиля, но понимание этого приходит, к сожалению, слишком поздно.
Другой вопрос – могут ли ABS всегда достоверно распознавать ситуацию? Помнится, журналисты World Off Road во время испытаний внедорожников моделировали неудачный въезд на холм: потеря сцепления на полпути вверх, сильное нажатие на педаль тормоза, чтобы удержать машину на склоне, включение задней передачи – и мягкий спуск с горы, используя торможение двигателем.
Все шло нормально, пока не пришел черед Ford Explorer, а затем и Mitsubishi Pajero, оснащенных ABS. Джипы упрямо скатывались с холма, несмотря на то, что испытатели выжимали педаль тормоза до упора: система воспринимала небольшое скольжение вниз на сыпучем склоне и резкое нажатие на тормоз в этот момент как команду разблокировать колеса. В результате и Ford, и Mitsubishi не могли удержаться на склоне без применения “ручника”. Нетрудно представить, чем чревата подобная ситуация в реальной жизни, если склон достаточно длинный, коллизия приключилась ближе к вершине, водитель растерялся (или не действует стояночный тормоз), а сзади уже пристроилась какая-нибудь машина. Словом, как бы ни была хороша ABS в плане улучшения активной безопасности автомобиля, главным по-прежнему остается водитель, который обязан критически осмысливать дорожную ситуацию и реальные возможности своего “железного друга”.
Часто задаваемые вопросы
Дословно ABS (Anti-lock Brake System) расшифровывается как антиблокировочная система, которая применяется при экстренном торможении, когда приходится непредвиденно и резко сильно давить на педаль тормоза с целью избежать столкновения с препятствием. Предположительно можно сказать, что это в машине дополнительное устройство, которое помогает удерживать дорогу путем поочерёдного разблокирования колес от торможения с частотой несколько раз в секунду.
Один из тех, кто первый придумал такую систему, стал Гейнц Либер в 1964 году, однако первый работающий образец ABS сделал Ханс Шеренберг. И уже спустя 8 лет компанией Bosch была использована эта антиблокировочная система на люксовых автомобилях Daimler-Benz. Однако на тот момент она была очень огромной против той что сейчас, весила почти 7 килограммов.
Принцип действия АБС?
Принцип действия системы антиблокировки заключается в поочередном создании давления в тормозных контурах и прижимного усилия тормозных колодок к диску. Делается это специальным насосом, подавая тормозную жидкость из гидроблока к рабочим тормозным цилиндрам либо блокируя ее поступления электроклапанами.
Срабатывание происходить циклическим образом в 3 фазы. На основании данных от датчиков блок управления ABS подает команды на: удержание, сброс либо увеличения давления тормозной жидкости в контуре тормозного цилиндра определенного колеса.
Когда блок управления создал тормозное усилие до того момента что возникает уже опасность блокировки, впускной клапан гидроблока закрывается. Затем, при условии, что выпускной тоже перекрыт, держится усилие на рабочий тормозной цилиндр суппорта. Потом, дабы колодки отжались, происходит открытие выпускного клапана, чтоб жидкость пошла в аккумулятор давления и колесо могло прокручиваться. А чтобы сброс давления произошел быстрее, в демпфирующую камеру жидкость насосом подается в обратном направлении (в этот момент появляется вибрация на педали). После чего цикл повторяется, электроникой блока АБС закрывается магнитный выпускной клапан, а открывается впускной, чтобы снова создать давление в контуре. Система включается, когда скорость автомобиля превышает 10-15 км/ч, если она ниже, то не должна срабатывать.
Смысл работы заключается в том, чтобы держать колеса на грани блокировки давая возможность прокручиваться и замедлять их ход одновременно, регулируя и распределяя тормозное усилие по колесам, на которых установлены датчики.
Как АБС влияет на АКПП?
На многих современных автомобилях блок ABS завязан с АКПП, и если с ним проблемы, то машина может себя по-разному вести в зависимости от рода проблемы (перестанет работать спидометр, произойдет блокировка машины для диагностики, включится аварийный режим АКПП и т.д).
Как влияют датчики ABS? Косвенно. Передают данные про скорость непосредственно на колесах, чтобы обеспечить необходимые для коробки передач показатели работы. Давая возможность задействовать различные дополнительные функции движения при определенной дифференциальной разнице между скоростями вращения колес на разных осях или сторонах автомобиля и валах самой коробки. Если связь от датчиков к блоку АБС или на отрезку с блоком управления коробкой нарушена, либо поступают не корректные данные, то АКПП уходит в аварийный режим. Срабатывает такая защита на скорости свыше 40 км/ч.
Связанные термины
- Суппорт
- Датчик скорости
- Вакуумный усилитель тормозов
Простейший способ торможения автомобиля
Многие водители считают, что чтобы быстро остановить автомобиль, необходимо нажать и удерживать педаль тормоза (тормоз в пол). Безусловно, такой способ заставит автомобиль остановиться, но такое торможение не будет эффективным.
При торможении в пол происходит блокировка колес, т.е. колеса автомобиля перестают вращаться. На первый взгляд кажется, что с заблокированными колесами автомобиль остановится быстрее. Но это только на первый взгляд. Вспомним небольшой элемент школьного курса физики: «Сила трения покоя всегда больше, чем сила трения скольжения». Т.е. если колеса автомобиля катятся (незаблокированы), то автомобиль затормозит быстрее, чем в случае с заблокированными колесами. Это обусловлено тем, что в первом случае пятно контакта колес автомобиля находится в неподвижном состоянии относительно дорожного полотна, т.е. действует сила трения покоя. Во втором же случае, когда колеса автомобиля заблокированы, на него действует сила терния скольжения.
Существует также второй недостаток простейшего способа торможения — автомобиль с заблокированными колесами полностью теряет управляемость. Т.е. если в повороте заблокировать колеса, то автомобиль продолжит свое движение по инерции прямо, а не в сторону повернутых колес.
Очевидно, что простейший способ торможения несовершенен, а иногда и опасен. Поэтому для помощи водителю при торможении были разработаны специальные антиблокировочные системы тормозов (АБС).
ABS не всесильна
Наличие и работа системы ABS на автомобиле значительно упрощает процесс торможения и делает его более эффективным, особенно для начинающих водителей. Но в то же время ей присущи определенные недостатки, и при управлении машиной их надо учитывать.
Здесь, кстати, надо отметить, что когда работает антиблокировочная система, то ее срабатывание ощущается как вибрация на педали тормоза.
Из тех случаев, когда явными становятся недостатки в работе системы, можно отметить такие.
- Эффективность работы ABS зависит от качества дорожного покрытия. На неровной дороге, кочках, брусчатке у автомобиля тормозной путь с такой системой несколько увеличивается. Дело в том, что когда колесо подпрыгивает на неровностях и находится в полете, т.е сцепления с дорогой нет, ABS дает команду на снятие торможения. Но в тот момент, когда колесо опять начинает контактировать с покрытием, установленная сила торможения оказывается неоптимальной и тормозной путь увеличивается. Парировать этот эффект можно снижением скорости движения и увеличением дистанции.
- Увеличение тормозного пути на смешанном покрытии – в тех случаях, когда чередуются участки, например, асфальт – вода – асфальт – снег — лед. В этом случае происходит следующее – система отпускает тормоза на скользком участке, при попадании колеса на нормальное покрытие установившегося тормозного усилия оказывается недостаточно, вследствие чего тормозной путь увеличивается.
- Торможение на рыхлом, сыпучем покрытии (песок, рыхлый снег). В этом случае тормозной путь с ABS увеличивается. Дело в том, что если на песке автомобиль пойдет юзом, то перед колесом появляется валик из песка (эффект плуга), а он значительно эффективнее будет останавливать машину. В такой ситуации торможение юзом будет лучше.
- Система перестает работать при остановке. При низкой скорости движения система ABS отключается и не работает. Это может оказаться очень неприятным моментом при движении на скользком уклоне. Об этом надо помнить и быть готовым к своевременным действиям, например, – воспользоваться ручным тормозом для остановки.
Однако такая система торможения имеет некоторые особенности, и необходимо быть готовым к их проявлению при движении.
Мне нравится2Не нравится
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Режимы работы
Антиблокировочная система тормозов может работать в трех режимах:
- Нагнетание. В этом режиме тормоза работают по обычной схеме. После нажатия на педаль жидкость идет на механизмы, колесо замедляет вращение. При этом режиме впускной клапан открыт, а выпускной – перекрыт, то есть жидкость движется только по подающей магистрали;
- Удержание. Если блок по сигналам вычислит, что одно из колес снижает вращение быстрее других, то он перекроет впускной клапан. В итоге усилие механизма перестанет нарастать, поэтому замедление колеса останавливается на определенном уровне. На других же механизмах усилие будет продолжать нарастать;
- Сброс давления. Если даже после перехода в режим удержания колесо все равно продолжает замедляться, блок управления задействует выпускной клапан (впускной перекрывает) и часть жидкости уходит в аккумулятор давления, тем самым обеспечивает снижение давления в механизме (колесо отпускается и начинает наращивать скорость). Как указано выше, один аккумулятор предназначен для двух тормозных механизмов (входящих в контур). Бывают ситуации, когда давление сбрасывается сразу с двух этих механизмов, поэтому объема аккумулятора может попросту не хватить. И тогда в работу включается насос, перекачивая избыток в основную магистраль.

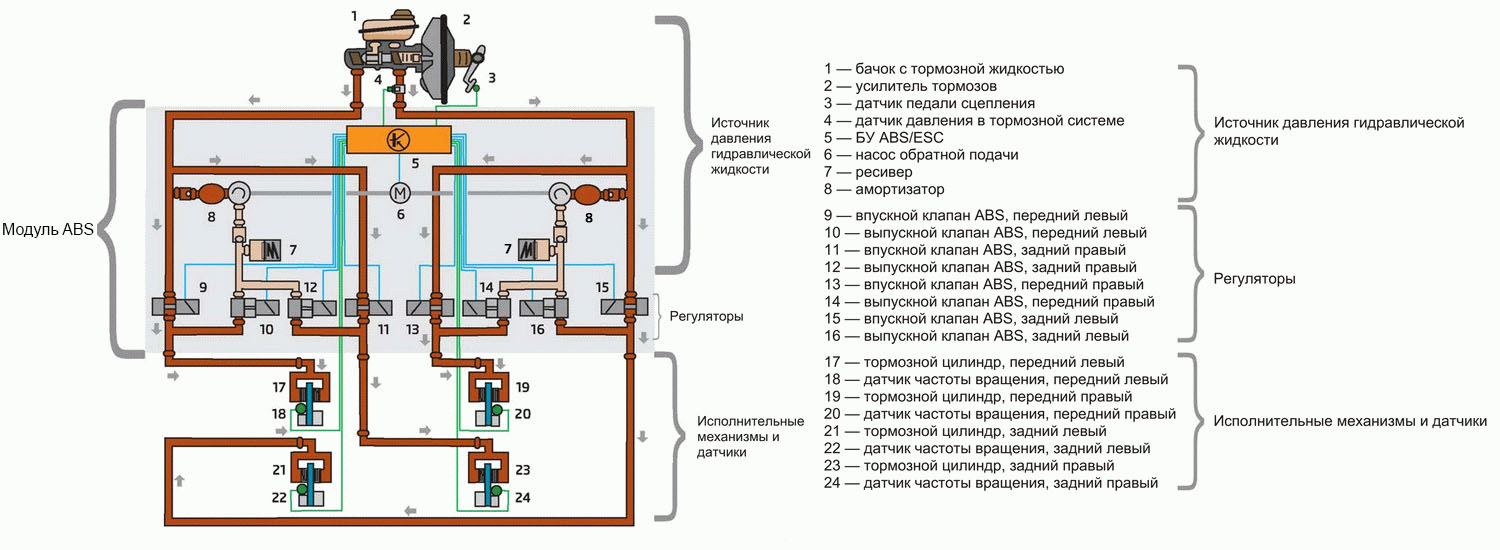

Схема системы АБС
Во время торможения система меняет режим работы многократно, что и обеспечивает эффективное торможение. При этом водителю не нужно самому «играться» педалью, чтобы исключить блокировку колес, система все делает сама.
Как работает АБС автомобиля
Антиблокировочная система работает следующим образом:
При нажатии на педаль тормоза она давит на жидкость в главном тормозном цилиндре и в результате жидкость выдавливается оттуда под давлением.
Из главного тормозного цилиндра жидкость поступает в гидравлический блок управления АБС.
В гидравлическом блоке управления есть 4 выхода, каждый из которых соединен трубкой с тормозным цилиндром на колесе.
На каждом из этих выходов гидравлического блока АБС стоит клапан, который открыт в первоначальном состоянии.
Жидкость под давлением выталкивается из гидравлического блока управления и по трубкам и шлангам поступает в тормозные цилиндры на каждом колесе.
В тормозном цилиндре на колесе создается давление, и жидкость выталкивает поршень, который связан с тормозными колодками.
В результате этого тормозные колодки давят на тормозной диск или барабан. Из-за этого между тормозными колодками и тормозным диском возникает сила трения, и он замедляет свое вращение.
Соответственно свое вращение замедляет и колесо.
В тормозных системах оборудованных АБС на ступице каждого колеса закреплен зубчатый диск и датчик.
При вращении колеса зубья диска проходят возле датчика, который фиксирует это.
Данные от датчика передаются в электронный блок управления.
При очень резком торможении колесо может заблокироваться и датчик по скорости замедления вращения колеса заметит это.
В результате чего электронный блок управления АБС видя, что какое-то колесо заблокировалось, подает сигнал на гидравлический блок управления и перекрывает клапан, подающий тормозную жидкость на это колесо.
Так как давления тормозной жидкости на это колесо снижается, оно перестает тормозить и начинает снова вращаться.
Как только колесо начинает вращаться, клапан на гидравлическом блоке открывается, и давление тормозной жидкости опять передается на тормозную систему этого колеса.
Колесо снова начинает тормозить.
Эти действия повторяются очень быстро и проявляются для водителя в том самом характерном звуке и вибрации педали тормоза при нажатии.
Благодаря этому при торможении колеса не блокируются и машина не идет, как называется юзом.
Ведь при движении юзом машина становится неуправляемой и не реагирует на рулевое управление. АБС же позволяет избежать этого и сохраняет у водителя возможность управления автомобилем.
Например, это поможет объехать препятствие, не отпуская педали тормоза. Существует заблуждение, что автомобили оборудованные системой АБС останавливаются на более коротком расстоянии, чем автомобили без АБС. В реальности это зачастую неправда.
Автомобиль с АБС в большинстве случаев пройдет больший путь до полной остановки, но благодаря тому, что при этом водитель может управлять автомобилем он сможет объехать препятствие, а не просто беспомощно нажимать на педаль тормоза и надеяться, что автомобиль остановится вовремя.
Также система АБС положительно влияет на состояние протектора покрышек. Ведь при отсутствии АБС и при блокировке колеса в торможении покрышка будет тереться об асфальт только одной точкой.
В результате такого торможения покрышка может сильно стереться в одном месте. При работе АБС такого не происходит.
Это описание упрощенного принципа работы системы АБС.
На практике же конструкция тормозной системы и АБС значительно сложнее. Например, тормозная система современного автомобиля имеет как минимум два независимых контура.
Это значит, что передние и задние колеса управляются отдельными трубками из главного тормозного цилиндра.
Это помогает сохранить возможность тормозить автомобилем, даже когда одна из трубок тормозной системы получит повреждение.
Возможные неисправности
Если на приборной панели регулярно загорается соответствующий значок, то придется проверить, насколько исправен механизм. Среди мелких и наиболее распространенных поломок встречается засор датчиков или выпадение провода. Реже случается поломка элементов АБС и проникновение воздуха внутрь устройства.
Неисправности возникают при перегорании предохранителей или поломке датчиков, которые вращают колеса. Со временем они изнашиваются, поэтому в какой-то момент такая поломка обязательно проявится. Даже небольшое засорение приведет к временной неисправности механизма, но в таком случае его легко восстановить.
Антиблокировочная система тормозов сохраняет управляемость машины и сокращает тормозной путь при возникновении экстренной ситуации на дороге. Правильное использование устройства приведет к большей маневренности автомобиля даже на скользкой или неровной дороге, но на мягкой поверхности АБС бесполезна.
По мере развития автомобильной отрасли улучшаются и системы безопасности, поэтому модели последнего поколения уже способны самостоятельно определять тип покрытия. Это исключается основные ошибки механизма и позволяет влиять на подвеску авто.
Врождённые недостатки АБС
АБС в тех же условиях быстро придёт к выводу о чрезвычайно скользкой дороге и практически полностью запретит работу тормозов. Выход из ситуации может быть только одним — отключать систему вручную или автоматически. Применяются разные способы: введение нижнего порога скорости срабатывания, ручное управление путём выставления конкретного типа дорожного покрытия или даже попытки регулировать работу при движении на подъёмах и спусках.
Наличие АБС делает практически невозможными правильную замену в автомобиле тормозной жидкости и прокачку системы без наличия дилерского сканера со специальной управляющей программой. Трудно сказать, является ли это недостатком. Всё же тормоза — тема очень серьёзная, и отдаление их от самодеятельного вмешательства повышает безопасность. Заводская программа, имея возможность управлять насосом и клапанами в строго определённой последовательности, способна тщательно удалить все остатки старой загрязнённой и насыщенной водой жидкости из самых труднодоступных мест. Простой прокачкой с помощью педали этого не добиться.
Видео: ABS что это? Антиблокировочная система автомобиля.
Вам также будет интересно почитать:
Атермальные стёкла для автомобиля
Семиместные автомобили
Форд Транзит — обзор технических характеристик автомобиля
«Марсоход» Lada Vesta SW Cross универсал
Kia Sportage 2019 года — цена и комплектация
Как устроен автомобильный кондиционер
Kia Rio 2020 года в новом кузове
Что такое датчик Холла в автомобиле
Закрытая система с 33-ходовыми электромагнитными клапанами
Разработанная первоначально компанией Bosch система регулирует тормозное усилие (модуляцию тормозного усилия 3/3-ходовыми электромагнитными клапанами.

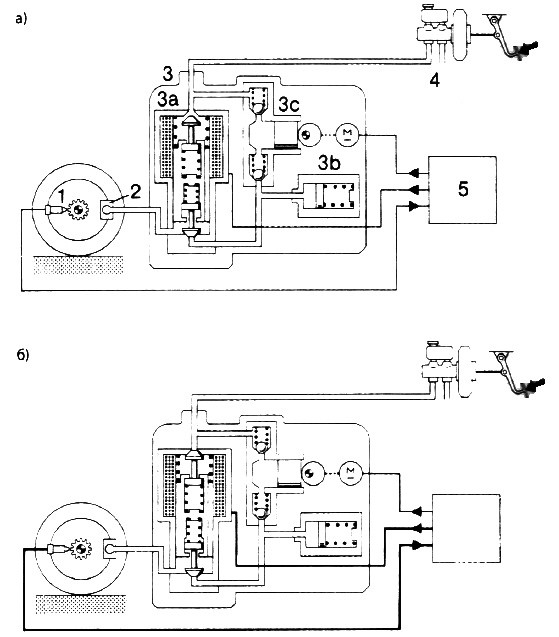

На рисунке а, б и в представлен процесс регулирования для каждого колеса.
В состоянии покоя (обесточенном состоянии) электромагнитный клапан позволяет усилию, создаваемому водителем на главном тормозном цилиндре при нажатии на педаль тормоза беспрепятственно воздействовать на колесный тормозной цилиндр. Этот процесс соответствует обычной работе тормозной системы. Тормозное усилие повышается и замедляет колесо. Если блок управления на основании сигнала датчика угловой скорости вращения колеса определяет слишком быстрое замедление колеса по сравнению с контрольной скоростью, то электромагнитный клапан сначала нагружается половиной максимального тока, в результате чего доступ к главному тормозному цилиндру перекрывается, что препятствует дальнейшему повышению давления в колесном тормозном цилиндре.
Если после этой стадии «удержания тормозного усилия» скорость вращения колеса не увеличится, а будет снижаться дальше, то электромагнитный клапан подается максимальный ток, вследствие чего открывается обратная магистраль, а тормозное усилие в колесном тормозном цилиндре уменьшается. В результате силы трения покоя дорожного полотна колесо снова ускоряется. Как только скорость примерно достигнет контрольного значения, блок управления обесточивает электромагнитный клапан, который снова возвращается в исходное положение (т.е. обратная магистраль перекрывается, тормозное усилие может уменишаться беспрепятственно). Цикл может быть начат сначала.
Чтобы поддержать тормозное усилие в главном тормозном цилиндре и обеспечить снижение усилия через накопитель, насос обратной подачи подает тормозную жидкость от накопителя во впускную магистраль главного тормозного цилиндра. Этот процесс заметен по пульсации педали тормоза. Обычно именно по этому признаку водитель определяет момент срабатывания системы ABS.
Регулирование тормозного усилия блоком управления электромагнитными клапанами происходит практически до полной остановки автомобиля либо до отпускания водителем педали тормоза и уменьшении тормозного усилия, свидетельствующего об отсутствии опасности блокировки колеса.
При выходе из строя системы ABS электромагнитные клапаны находятся в обесточенном состоянии, в результате чего тормозная система работает в обычном режиме без ABS-регулирования.
Если вдруг, что маловероятно, система ABS во время процесса регулирования в результате самодиагностики обнаружит неисправность, то, насколько это будет возможным, система продолжит регулирование торможения до конца.
На рисунке при помощи принципиальной электрической схемы представлены входы и выходы блока управления, а также взаимосвязь компонентов системы.
При включении зажигания (клемма 15) электронное реле защиты (КЗ) замыкается и соединяет клемму 30 с клелммой 31, в результате чего на блок управления (контакт 1) и на цепь управления (86) клапанного реле (К1) и реле двигателя (К2) подается «плюс» аккумуляторной батареи. Через контакты 10, 20 и 34 блок управления постоянно соединен с массой.
Через клемму 15 также подается питание на сигнальную лампу системы ABS (Н1). Она горит до тех пор, пока не будет соединена с массой через кабель 1 при помощи клапанного реле через клемму 87а или через контакт 29 блока управления.
Если блок управления через контакт 27 подает массу на разъем 87 клапанного реле, то последнее срабатывает и черезразъем 87 соединяет электромагнитные клапаны с клеммой 30. Работа клапанного реле контролируется блоком управления через контакт 32.
Функция сигнальной лампы проверяется блоком управления через контакт 29.
Через контакт 14 блока управления контролируется реле двигаеля, после того как оно будет включено контактом 28 на основании сигнала массы.
Это происходит, когда во время ABS-регулирования на насос обратной подачи подается питание от «плюса» аккумуляторной батареи. В этом случае блоком управления на основании сигнала массы управляются также электромагнитные клапаны.
Вce это зависит от частоты переменного напряжения датчиков угловой скорости вращения (В1).
Вход выключателя стоп-сигналов служит дополнительной защитой так же, как и сигнал работы двигателя через клемму 61 генератора. Сигнальная лампочка гаснет только при работающем двигателе с исправным генератором, поскольку при ABS-регулировании необходим запас энергии.
Восстановление целостности проводки
С вопросом замены или восстановления проводки подключения датчика особых проблем возникнуть не должно. Для этих целей подойдёт любой двужильный кабель похожего сечения или два отрезка полевого провода нужной длины. В работе необходимо использовать только метод пайки и тщательно изолировать места соединения термоусадочными трубками или изолентой
Отдельное внимание нужно уделить уплотнительным резинкам, которые находятся в точках крепления проводки к деталям кузова — при полной замене шнура их следует расположить в том же месте
При замене провода устанавливаем уплотнительные резинки в точках его крепления к кузову
Более подробно процесс ремонта проводки датчика АБС описан в представленном видеоролике.
Видео: Как отремонтировать участок провода на Шевроле Авео
Ремонт датчика АБС — занятие весьма трудоёмкое и хлопотное. Если вы не отличаетесь упорством и терпением или попросту не располагаете свободным временем, вам вряд ли стоит браться за дело. Ну а тот, кто привык решать все проблемы своими силами и не хочет тратить лишние деньги, теперь легко выполнит эту работу самостоятельно.
