Что такое лямбда зонд (датчик кислорода)

Как отремонтировать лямбда зонд?

В большинстве случаев отремонтировать его нельзя. Но иногда помогает чистка нагревательного элемента, которую едва ли можно считать ремонтом. Для ее выполнения необходимо полностью дать остыть выпускному коллектору. Далее:

• отключить аккумуляторную батарею;
• отсоединить клемму от датчика и вытащить его.

Иногда сделать это сложно. Деталь сильно пригорает, вытащить её удаётся, только повредив. Но пробовать нужно: залейте резьбу уксусом или керосином и оставьте на несколько часов.

Для чистки понадобится ортофосфорная кислота. Погрузите деталь в нее на 30-40 минут, потом несколько раз хорошо промойте теплой водой. Все отложения с нагревательного элемента будут смыты. Если причина неисправности в них, работоспособность датчика будет восстановлена.

Есть необычный способ ремонта, но для нужно иметь 2 одинаковых датчика. Если причины неисправности каждого из них разные, можно попытаться собрать один из двух. Так, например, один может быть неисправен из-за обрыва сигнального провода, а второй из-за поломки нагревательного элемента. Прозвоните мультиметром каждый, чтобы выявить тот, который с обрывом. Аккуратно распилите оба. На фото видно, что на одном из них обломан нагревательный элемент. Кроме того, повреждена керамическая оболочка.

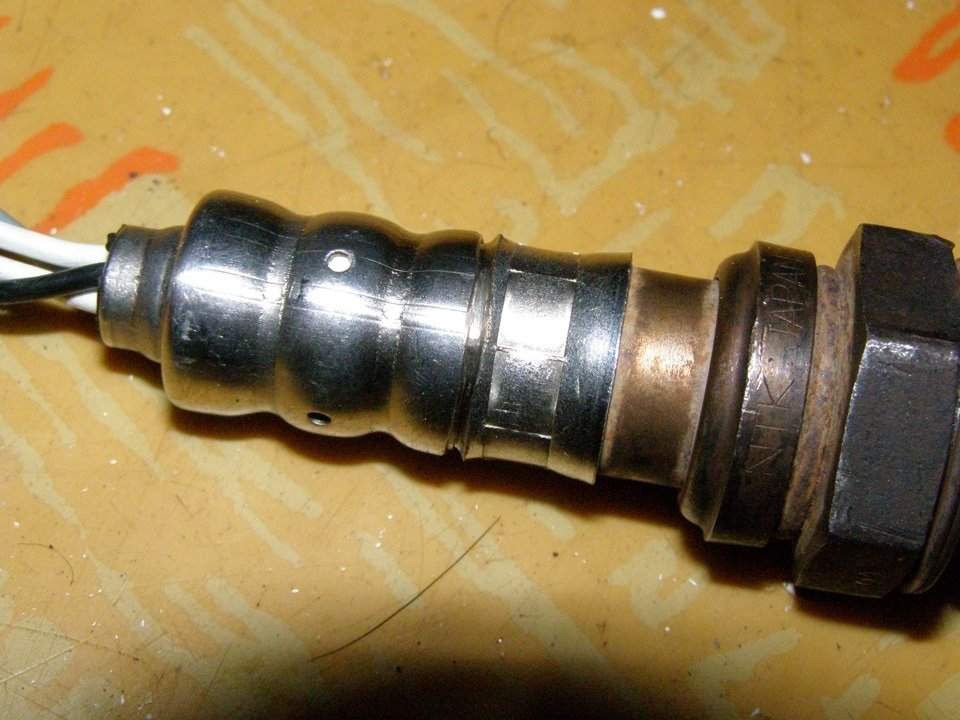

Крупным планом:

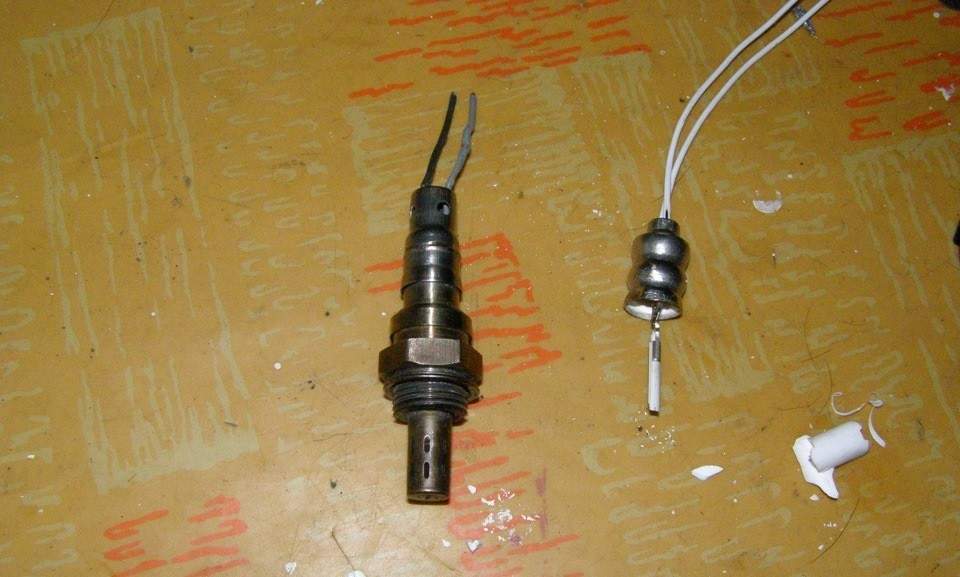

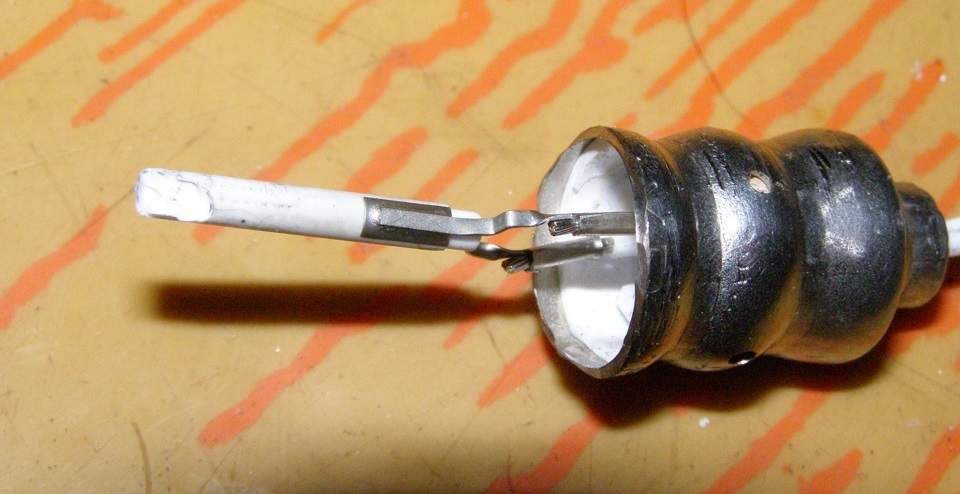

Аккуратно извлекаем нагреватель:

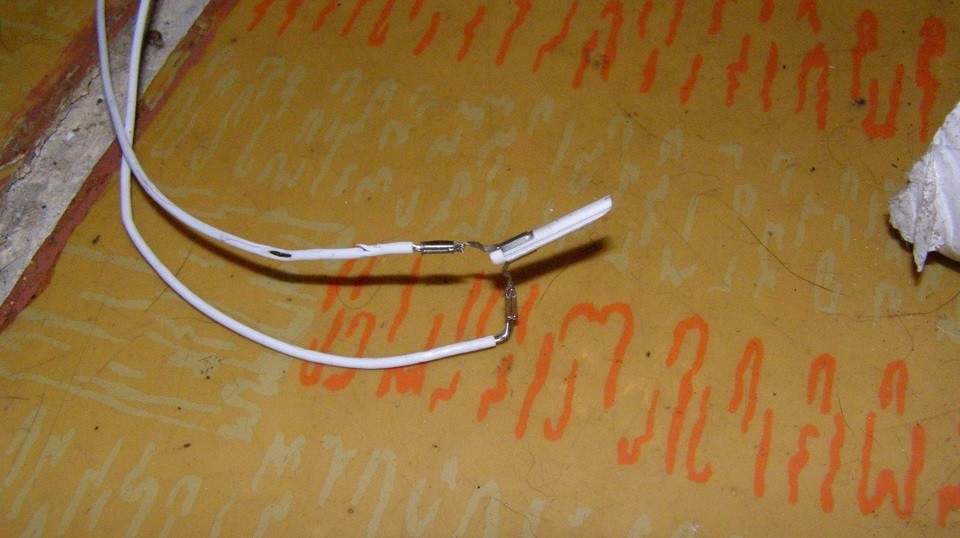

Пилим следующий, на котором обрыв сигнального провода

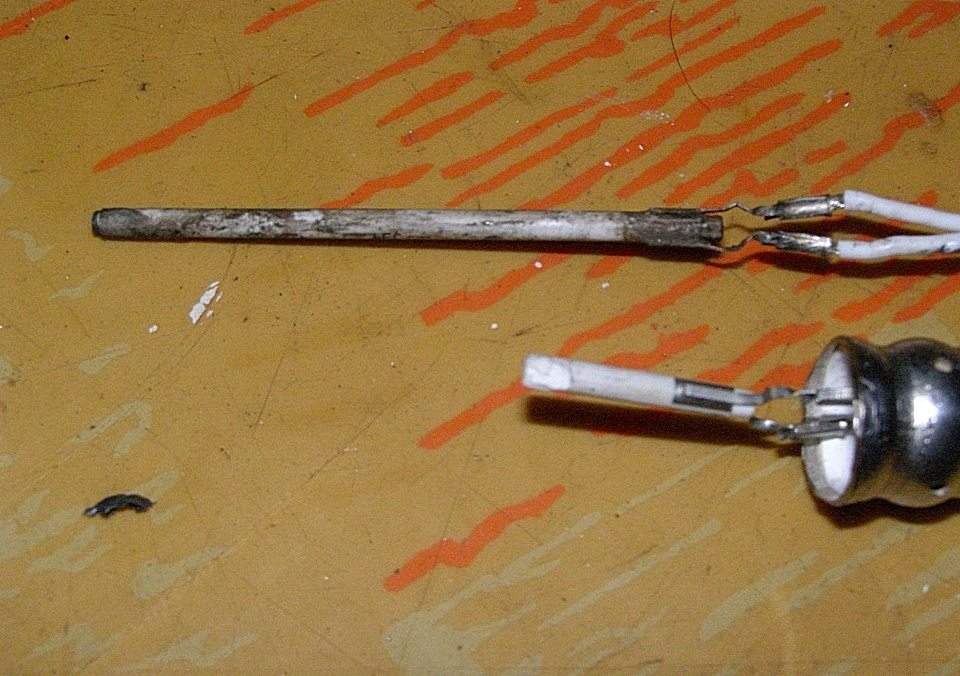

Нам нужно очень осторожно, чтобы не сломать, извлечь его нагреватель. На фото целый и ломаный:

Протираем нагреватель чистой сухой тряпкой, аккуратно помещаем в корпус с целым сигнальным проводом.

Теперь нужно запаять корпус с помощью ювелирной горелки медно-фосфорным припоем. Он выдерживает нагрев до 700 градусов, не течет.

Ставим на автомобиль и проверяем.

Симптоматика поломок датчика лямбда

У прибора есть ограниченный срок эксплуатации, предусмотренный на максимальный пробег 150000 км. Однако на практике, уже на 80 тыс пробега начинаются проблемы в этом приборе. Если вовремя не сменить неисправный прибор, это приведет к поломке катализатора. Покупка и замена катализатора обойдется вам в кругленькую сумму.

Водитель сам может понять, когда с датчиком твориться что-то неладное.

• Когда в холостом режиме ощущается «троение», однако зажигание работает исправно;
• Ощутимое увеличение потребление топлива;
• Провалы в ускорении, переменная динамика, потеря мощности;
• И, конечно же, загоревшаяся кнопка «CHECK ENGINE».

Неисправный датчик становится причиной образования обильного нагара во всей топливной системе и закопчению многих важных деталей, что выливается в некорректную их работу или выходу из строя.

Какие бывают лямбда зонды?

Лямбда-зонд высокого напряжения

Зонд обернут в защитный керамический чехол, дополнительно используется внешний защитный изолятор. Щупы переменного напряжения имеют встроенный нагревательный элемент с электропитанием, благодаря которому они могут работать в течение 20 — 30 секунд после запуска двигателя. Наружная поверхность зонда образует отрицательный полюс, а внутренний положительный. Внутренний воздух подключается к электроснабжению и атмосферному воздуху через подходящий канал. Для соединения используются платиновые покрытия. Электропроводящее керамическое покрытие погружено в поток выхлопных газов. При температуре выше 300 ° С он становится проницаемым для ионов кислорода. Разница между количеством ионов кислорода в воздушной камере и количеством ионов кислорода в выхлопной камере вызывает разность потенциалов.

Лямбда-датчик переменного сопротивления

Зонд этого типа также заключен в защитный металлический корпус. Сердцем зонда является керамический корпус, выполненный из диоксида титана, покрытый платиновым покрытием. Титан с платиной образуют электрод зонда. Работа зонда заключается в изменении электропроводности тела. Диоксид титана характеризуется большей проводимостью по току, когда в выхлопных газах содержится больше кислорода, или же меньше.

Широкополосный лямбда-зонд

Это самая лучшая и самая сложная конструкция. Он также нагревается, так что он может начать работать сразу после запуска двигателя. Он состоит из двух датчиков переменного напряжения, изготовленных из диоксида циркония. Один зонд выступает в качестве измерительной ячейки, другой — насосной ячейки (при определенной температуре происходит движение потока кислорода, который можно направлять с помощью соответствующей поляризации — плюс / минус). Между ячейками имеется диффузионный зазор толщиной до 50 микрометров. Диффузные газы попадают в диффузионный зазор через канал. В свою очередь, в измерительной ячейке есть второй канал, который принимает чистый воздух из окружающей среды.

Измерительная ячейка действует как типичный датчик переменного напряжения, показывающий количество кислорода в выхлопе. Ток, питающий насосную ячейку, пропорционален количеству кислорода в выхлопных газах, измеренному измерительной ячейкой. Ток накачки — это величина, с помощью которой компьютер управляет работой двигателя, выбирает соответствующий состав топливно-воздушной смеси (используя показания, хранящиеся в карте памяти).

Датчики более старого типа информировали компьютер управления двигателем только о том, была ли смесь слишком насыщенной или слишком бедной. Новейшие широкополосные датчики позволяют постоянно информировать компьютер о фактическом составе выхлопных газов, чтобы компьютер мог регулировать количество впрыскиваемого топлива быстрее и точнее. Это связано не только с выбросами выхлопных газов, но и с экономией топлива. Этот тип зондов используется в бензиновых и дизельных двигателях.

Причины поломки

Стоит отметить, что датчик кислорода имеет повышенную чувствительность к поломкам.

Причиной выхода из строя может стать:

1. Низкое качество топлива. При плохом бензине на лямбда-зонде остаются определенные части свинца. Появление такого напыления ухудшает чувствительность электрода к топливной смеси. Проходит какое-то время и датчик можно выбрасывать.
2. Механическая поломка. Сам датчик кислорода может выйти из строя. При этом к основным повреждениям можно отнести дефект корпуса, нарушение обмотки устройства и так далее.

Решается проблема посредством установки нового датчика. Что касается ремонта, то при таких поломках он бесполезен.

3. Чрезмерные объемы топлива, подаваемые в цилиндры мотора, попросту не успевают сгорать и вылетают в систему выхлопа в виде сажи.

Через время черный налет скапливается на узлах системы выхлопа машины и на датчике кислорода в том числе. Как следствие, лямбда зонд начинает работать неправильно.

В качестве «лечения» можно использовать специальные очистители и тряпки, позволяющие убрать загрязнения. Если же датчик забивается регулярно, то лучше его поменять.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Какой фирмы лучше лямбда-зонд и как его выбрать

В продаже можно встретить сотни различных лямбда-зондов. Общее количество производителей в России насчитывает 20-30 компаний. Самыми лучшими фирмами-производителями являются следующие организации:

• Bosch. Делает дорогие, но качественные и надежные лямбда-зонды. Они подойдут для всех категорий транспортных средств. Поставляется с защитным колпачком и смазкой. Главные недостатки – высокая цена, много подделок.
• Profit. Чешский бренд, который продает лямбда-зонды среднего ценового диапазона. Выпускается в различных конфигурациях, а продается в любом магазине. Поэтому водитель сможет подобрать запчасть под свои нужды. Главный минус – посредственная защита проводов.
• Denso. Японский бренд, который производит широкополосные и циркониевые лямбда-зонды. Продукция бренда отличается хорошим качеством, большим разнообразием зондов по конструкции резьбы, достаточно умеренной ценой. Главный минус – продается в основном онлайн.
• NGK. Еще один японский бренд, который выпускает сверхкачественные надежные лямбда-зонды. Детали стоят недорого, что является еще одним плюсом бренда. У NGK есть один крупный недостаток – неподходящий для европейских и российских машин электрический разъем. Покупателю придется срезать и паять с другим разъемом.

Основные типы устройств

Сегодня можно выделить несколько типов кислородных датчиков. Все они могут отличаться по нескольким критериям:

• по числу проводов — от 1 до 6;
• по организации сенсорного элемента (есть два вида — пластинчатые и пальчиковые);
• по крепежу в выхлопной трубе — фланцевые или на резьбе;
• по диапазону измерений параметра лямбды — широкополосные (измерение производится в диапазоне от 0.7 до 1.6) или узкополосные, контролирующие уровень лямбда на уровне выше единицы.

Каждый из типов устройств имеет свои особенности.

Одно контактные устройства.

Оборудованы одним сигнальным проводом. Именно по нему передается сигнал, генерируемый устройством.

2-контаткные датчики.

Оборудуются двумя проводами. Один является сигнальным, а второй выполняет функцию заземления через корпус устройства.

С помощью заземляющего проводника можно точно определить показатели сигнального провода.

3-контактные.

Здесь предусмотрен сигнальный провод, один «массовый» провод и третий провод, направляемый к нагревательному устройству.

Особенность таких датчиков — быстрое достижение нужной температуры, повышенный период службы устройства, а также меньшие требования к выхлопной системе.

Нагревательный элемент, который монтируется в системе, имеет мощность 12 или 18 Вт.

4-контактные – устройства.

В них предусмотрено четыре провода:

• сигнальный проводник,
• провод,
• питающий нагревательное устройство;
• третий провод — «земля»;
• четвертый провод — может использоваться для решения каких-либо других задач (в зависимости от системы управления автомобиля).

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: ГБО 5 поколения, устройство, принцип работы, преимущества и недостатки

Может быть такое положение контактов.

К примеру, его можно использовать в качестве заземления или же для питания нагревательного элемента.

Особенность современных лямбда-зондов в том, что они взаимозаменяемы и имеют схожую конструкцию.

К примеру, можно менять датчики с подогревом на устройства без подогрева. При этом возможны проблемы с разъемами или невозможностью запитать устройство.

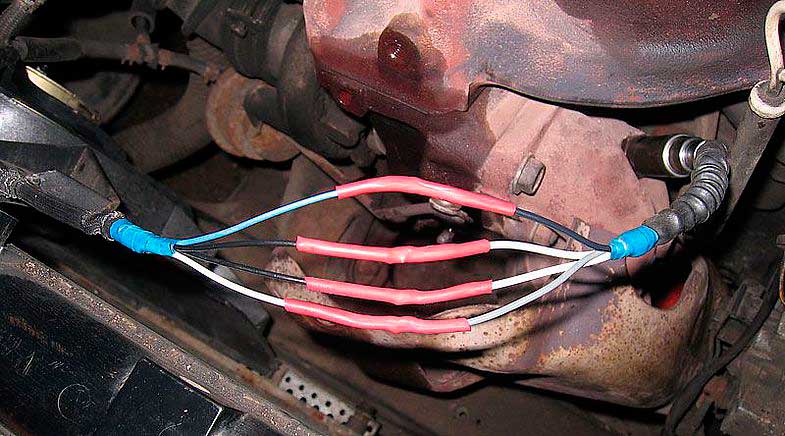

В случае нехватки проводов их можно проложить самостоятельно, а в качестве разъема использовать контакты автомобиля.

Маркировка может отличаться, но провод подачи сигнала всегда окрашивается в черный цвет.

«Масса» может быть желтой, серой или белой.

Что такое коэффициент избытка воздуха λ

Перед изучением датчика кислорода и принципа его работы необходимо определить такой важный параметр, как коэффициент избытка воздуха в топливовоздушной смеси: что это такое, что на него влияет и почему измеряется датчиком.

В теории работы ДВС есть такое понятие, как стехиометрическое соотношение — это идеальное соотношение воздуха и топлива, при котором в камере сгорания цилиндра двигателя происходит полное сгорание топлива. Это очень важный параметр, на основании которого рассчитываются режимы топливной подачи и работы двигателя. Это соответствует 14,7 кг воздуха на 1 кг топлива (14,7: 1). Конечно, такое количество топливовоздушной смеси не попадает в цилиндр одновременно, это всего лишь пропорция, которая пересчитывается для реальных условий.

Коэффициент избытка воздуха (λ) — это соотношение между фактическим количеством воздуха, поступающего в двигатель, и теоретически необходимым (стехиометрическим) количеством для полного сгорания топлива. Проще говоря, это «насколько больше или меньше воздуха попало в цилиндр, чем должно быть».

По значению лямбды различают три типа топливовоздушных смесей:

• λ = 1 — стехиометрическая смесь;
• λ < 1 — «богатая» смесь (недостача воздуха; избыток топлива);
• λ > 1 — «бедная» смесь (избыток воздуха; недостаток топлива).

Современные двигатели могут работать со всеми тремя типами смесей, в зависимости от текущей деятельности (экономия топлива, интенсивный разгон, снижение концентрации загрязняющих веществ в выхлопных газах). С точки зрения оптимальных значений мощности двигателя коэффициент лямбда должен иметь значение около 0,9 («богатая» смесь), минимальный расход топлива соответствует стехиометрической смеси (λ = 1). Наилучшие результаты по очистке выхлопных газов также наблюдаются при λ = 1, так как эффективная работа каталитического нейтрализатора происходит при стехиометрическом составе топливовоздушной смеси.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как устроен лямбда-зонд (принцип работы)

В конструкцию лямбда-зонда входят следующие комплектующие:

• корпус из металла (с нарезанной резьбой для фиксации);
• керамический изолятор;
• уплотнение (кольцо);
• проводка и специальные манжеты для ее уплотнения;
• защитный корпус, с просверленным в нем отверстием (обеспечивает вентиляцию);
• токопроводящий контакт;
• наконечник из керамики;
• спираль (помещенная в специальный резервуар);
• защитный щиток (имеет отверстие, предназначенное для выпуска газов).

Особенностью таких зондов является то, что для их производства применяются исключительно термостойкие материалы, потому как сам лямбда-зонд функционирует в условиях высокой температуры.

Существует 4 типа зондов (зависит от количества проводов, которые к нему подходят):

• Однопроводной;
• Двухпроводной;
• Трехпроводной
• Четырехпроводной.

Основные причины поломок лямбда-зонда Причинами неисправностей могут быть как сторонние факторы, так и ненадлежащий уход за некоторыми элементами автомобиля, такие как:

• Попадание внутрь корпуса тосола или тормозной жидкости;
• Чистка корпуса с применением средств, которые изначально для этого не предназначены;
• Слишком высокое содержание свинца в топливе;
• Перегрев корпуса – данная неприятность возникает в случае заправки некачественным топливом. Это случается при неисправном датчике охлаждающей жидкости, регуляторе давления, а также изношенном топливном фильтре. Все это приводит к тому, что в камеру сгорания попадает загрязненный бензин.

Последствия выхода из строя лямбда-зонда При поломке лямбда-зонда автовладелец сразу ощущает изменения в поведении машины:

• рывки в движении;
• повышенный топливный «аппетит»;
• некорректная работа катализатора;
• нестабильные обороты мотора;
• повышенная концентрация токсинов в выхлопных газах.

Все это заставляет внимательно контролировать работу датчика кислорода. Проводить его проверку стоит не реже чем раз в 10 000 км.

Это интересно: Что такое шаровая опора в автомобиле

Установить обманку лямбда-зонда

Сломанный или некорректно работающий кислородный датчик невозможно починить, но можно заменить на дорогостоящий новый или установить обманку. Многие автовладельцы выбирают этот простой способ обмана электронного блока управления. При этом обманка посылает ЭБУ усредненный (похожий на рабочий) сигнал и компьютер думает, что все нормально. При этом пропадает весь смысл адаптивности двигателя. Компьютер не понимает насколько качественно готовится смесь и насколько экологичен выхлоп. Без нормального датчика ЭБУ сходит с ума, что приводит к повышенному расходу топлива и другим неприятностям.

Виды обманок на лямбда-зонд

• Механическая обманка на лямбда-зонд. Эта универсальная запчасть устанавливается практически на все автомобили. Внутри нее есть мини-катализатор, через который проходят выхлопные газы. Там они немного очищаются и электронный блок управления получает заниженные значения вредных выбросов.
• Электронная обманка на лямбда-зонд. Она специально программируется под определенную марку, объем и год выпуска автомобиля, что делает ее дороже механической. Присоединяют устройство к проводам, через которые значения корректируются до допустимых.

В обоих случаях сигналы с первого и второго кислородного датчика будут разными. ЭБУ примет эти показания за нормальную работу катализатора.

Плюсы и минусы установки обманки лямбда-зонда

Обманка лямбда-зонда погасит «Check Engine». Стоимость, по сравнению с другими решениями, небольшая, поэтому это самая популярная процедура.

Обманка на лямбда-зонд, в отличии от замены датчика или чип-тюнинга, не учитывает разные параметры и условия работы двигателя. Например, регулировку впрыска топлива. Поэтому при автоматической корректировке показания через какое-то время выйдут за пределы условно-нормальных снова вылезет ошибка Р0140 и загорится чек.

Как работает

Принцип действия лямбда зонда заключается в сравнении показателей двух электродов, один из которых расположен в чистом воздухе, а второй — в выпускном коллекторе.

Лямбда зонд ВАЗ 2110 выполнен из термостойких материалов, так как система выпускных клапанов и выхлопная система во время продолжительной работы двигателя имеют крайне высокую температуру.

Основными конструктивными элементами лямбда зонда являются:

• стальной корпус;
• наружный платиновый электрод;
• внутренний циркониевый электрод;
• керамический изолятор между внутренним и наружным электродами;
• электронагреватель;
• защитный кожух для наружного электрода.

Также лямбда зонды, с некоторыми техническими различиями, имеют 4-контактный разъем:

• 1 контакт — передача сигнала на электронный блок управления;
• 2 — электрическое питание;
• 3 и 4 — электрическое питание электронагревателя.

Главной задачей лямбда зонда является определение количества несгоревшего кислорода в выхлопной трубе.

Электронный блок управления подает на электроды лямбда зонда напряжение, равное 0.45 В.

Наружный электрод определяет количество окружающего кислорода, внутренний — количество кислорода в отработанных газах. Получив данные, датчик передает соответствующий сигнал электронному блоку управления ДВС. Передаваемый сигнал — это разность двух показателей.

Блок управления, обработав полученный сигнал, вносит коррективы в работу всех составляющих топливной системы, а так же делает зажигание горючей смеси раньше или позже. Это способствует более стабильной и ровной работе двигателя.

На автомобилях ВАЗ-2110 с 8-клапанным и 16-клапанным двигателем, на которых установлен инжектор, датчик располагается на выпускном коллекторе автомобиля перед резонатором.

Особенностью кислородных датчиков на автомобилях ВАЗ является их рабочая температура. Функционировать они начинают, когда температура достигает 300–400 °C.

В первые минуты после запуска двигателя, контроль его работы осуществляется исходя из показаний других датчиков: массового расхода воздуха и температуры ДВС, а так же датчика открытия дроссельной заслонки.

Когда электронагреватель разогревает устройство до необходимой температуры, блок управления начинает учитывать его показания.

На ранее выпускаемые автомобили ВАЗ-2110 завод изготовитель устанавливал более простые лямбда зонды, в конструкцию которых не входил электронагреватель. Следовательно, его показания блок управления считывал лишь после достаточного прогрева двигателя. При этом, до прогрева и последующего контроля работы ДВС, выхлопные газы содержали значительное количество вредных элементов.

После утверждения новых законодательных актов, касающихся чистоты окружающей среды и уменьшения степени загрязнения воздуха, производители автомобилей стали устанавливать лямбда зонды, которые способны самостоятельно прогреться до необходимой температуры и через короткий промежуток времени обеспечивать менее токсичные выбросы в атмосферу.

Также, на определенный тип двигателей ВАЗ-2110 завод изготовитель устанавливал систему из двух лямбда зондов, которая так же расположена на выхлопной системе.

Первый находится перед катализатором. Он определяет качество выхлопных газов до попадания в катализатор.

Второй — после катализатора, тем самым проверяя качество его работы, которая заключается в очищении выхлопных газов до уровня, требуемого законодательными актами.
