Обеднение топливно-воздушной смеси: причины и признаки бедной смеси

В самом начале необходимо четко понять, что значит бедная смесь. Следует напомнить о том, что в камере сгорания топливный заряд не только состоит из горючего, но также предполагает часть воздуха. Эти компоненты смешивается в определенных пропорциях применительно к разным режимам работы ДВС.

Если не сильно вдаваться в подробности, оптимальным принято считать соотношение 1 кг бензина на 15 кг поступившего воздуха. Такая смесь называется стехиометрической, то есть имеет соотношение 1:14.7. Данное соотношение позволяет двигателю развить достаточную мощность, при этом также сохраняется приемлемый расход топлива.

Если же количество воздуха снизить, например, до 13 кг, тогда в составе смеси закономерно увеличится доля бензина. Двигатель начнет выдавать еще больше мощности, при этом экономичность ухудшается, то есть увеличивается расход. Еще большее сокращение количества воздуха приведет к тому, что смесь станет слишком богатой.

В конечном итоге такое обогащение будет означать, что заряд теряет способность к воспламенению, свечи заливает, цилиндры не работают. При соотношении 1:5 переобогащенная смесь в цилиндрах больше не воспламеняется от искры.

Данный процесс может протекать и в обратном порядке, то есть происходит увеличение доли воздуха в составе смеси. В этом случае речь идет об обеднении заряда. На бедной смеси расход топлива меньше, при этом также заметно снижается мощность двигателя.

Соотношение части бензина и воздуха 1:21 является тем значением, когда сильно обедненная смесь, по аналогии с переобогащенной, перестает воспламеняться. С учетом данной информации становится понятно, что для разных режимов работы ДВС состав смеси приходится менять.

Это позволяет наилучшим образом сбалансировать мощность мотора и расход горючего. Например, при минимальных нагрузках на двигатель нет смысла все время подавать в цилиндры стехиометрическую или богатую «мощностную» смесь.

Если же нагрузки возрастают, тогда об экономии топлива путем обеднения речь не идет, так как в нагруженных режимах от агрегата требуется нормальная или даже максимальная отдача.

Итак, вернемся к нашей проблеме. Как уже было сказано, слишком бедная смесь на газу или на бензине может проявиться как на карбюраторном, так и на инжекторном двигателе. Вполне очевидно, что главными причинами такого обеднения являются:

• недостаточная подача топлива;
• поступление лишнего воздуха;

Основными признаками обеднения смеси можно считать то, что двигатель плохо заводится и неустойчиво работает на ХХ, мотор сразу же глохнет после попыток начать движение, во время езды водитель сильно нажимает на педаль газа, но автомобиль не ускоряется, силовой агрегат «не тянет» под нагрузкой, дергается, захлебывается и т.д.

Отметим, что симптомы бедной смеси могут напоминать отдельные неполадки системы зажигания, сбои УОЗ. На карбюраторных моторах двигатель «чихает» в карбюратор в случае работы на бедной смеси. На инжекторе возможны хлопки во впускном трубопроводе. При этом если элементы и настройки системы зажигания находятся в полном порядке (свечи зажигания, свечные высоковольтные бронепровода и т.д.), тогда нужно переходить к диагностике системы впуска и системы питания.

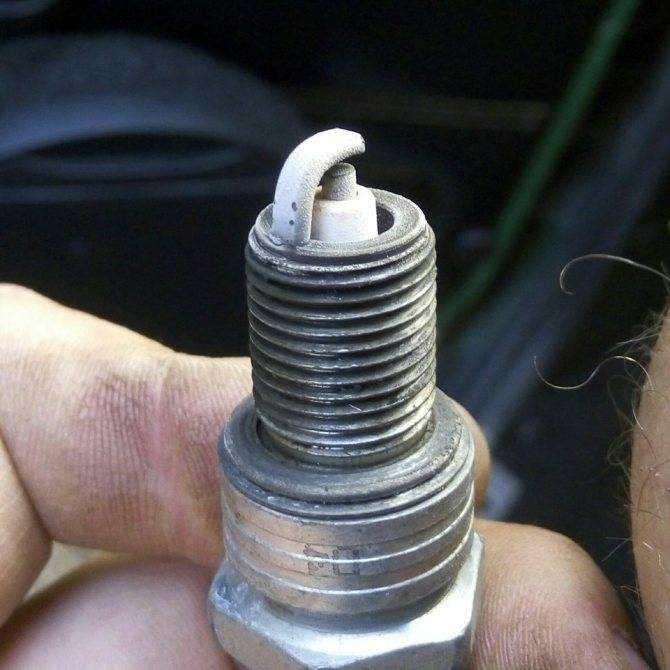

Добавим, что в ряде случаев можно выкрутить свечи зажигания из двигателя, после чего первичная диагностика далее проводится по цвету нагара на свечах. Коричневый светлый нагар укажет на то, что явных проблем со смесеобразованием нет, то есть смесь сгорает в двигателе нормально.

Черный нагар является признаком избыточного обогащения смеси. Сероватый светлый или белесый нагар говорит о том, что двигатель работает на обедненной смеси, перегревается и т.д. Также отметим, что нагар и его цвет можно считать точным признаком только в том случае, когда двигатель полностью исправен, зажигание настроено и работает нормально, а также нет проблем со свечами.

Как устранить богатую смесь в карбюраторном двигателе?

Несмотря на то, что инжекторная система впрыска сегодня применяется повсеместно, от карбюратора производители автомобилей и мотоциклов полностью не отказались. Также на наших дорогах еще много можно встретить машин, например ВАЗ-2101, в которых используют карбюратор.

Основная задача карбюратора — смешивание топлива с воздухом для получения топливно-воздушной смеси, которая потом поступает во впускной коллектор, а из него — в двигатель, в камеры сгорания поршней.

Часто водители сталкиваются с такой проблемой, как богатая или бедная смесь. Что это такое, мы уже рассказывали на Vodi.su.

Если у вас стоит карбюраторный двигатель, то о том, что смесь богатая, свидетельствуют следующие проблемы:

• детонации в двигателе и в глушителе;
• пропадание тяги;
• из трубы валит черный или серый дым;
• маслянистый осадок на глушителе.

Также о богатой смеси говорит черный нагар на свечах зажигания.

Если меры не принять вовремя, то вашему автомобилю грозят в дальнейшем серьезные поломки:

• повышенный расход топлива;
• накопление шлака на стенках цилиндрах и поршней, более быстрый их износ;
• прогорание глушителя.

Двигатель со временем может попросту заклинить, клапаны погнутся или прогорят. Соответственно, ремонт влетит в копеечку.

Причины образования богатой смеси на карбюраторе

В принципе, основные причины те же, что и на инжекторе:

• забитая система подачи воздуха — пора менять воздушный фильтр;
• некорректно работает датчик воздуха;
• повышенное давление в топливной магистрали из-за неправильной настройки топливного насоса;
• карбюратор нужно менять или перебрать и поменять прокладки, резинки и т.д.

Возможно проблема кроется в дроссельной заслонке, которую нужно отрегулировать или просто почистить — как это делается, мы тоже писали на Vodi.su.

Пошаговое устранение проблем

Если вы хорошо разбираетесь в устройстве автомобиля, то устранить проблемы богатой (в принципе, как и бедной) смеси топлива можно самостоятельно.

Первое, что нужно сделать — поменять воздушный фильтр. Производят замену один раз на 10-15 тысяч километров. Если же фильтр меняли недавно, значит причину нужно искать дальше.

Опытные водители со стажем сразу же приступают к настройке карбюратора.

Для этого нужно:

• разогреть двигатель и дать ему немного остыть;
• снять тягу газа с дроссельной заслонки;
• снять трубку вентиляции картера;
• убедиться, что в трубке опережения зажигания нет вакуума.

После этого находим так называемые винты качества на карбюраторе. Их нужно крутить по часовой стрелке, пока двигатель не начнет работать с перебоями. Затем глушим двигатель, винты качества прокручиваем ровно на один оборот против часовой стрелки и вновь заводим машину. По идее, мотор должен работать плавно.

Прежде, чем приступите к настройке карбюратора, внимательно почитайте инструкцию к автомобилю, чтобы потом не пришлось вызывать опытных автослесарей.

Возможно, вам нужно будет провести чистку карбюратора, поскольку из-за его загрязнения состав смеси тоже может значительно меняться. В продаже есть специальные средства для выполнения таких работ.

Важно также проверить поплавковую камеру карбюратора. Может быть такое, что уровень бензина в ней не соответствует норме. Поэтому нужно правильно выставить уровень поплавковой камеры

Также из-за накопления в ней паров бензина может образовываться богатая топливная смесь, соответственно нужно проверить вентиляцию камеры — балансировочную трубку

Поэтому нужно правильно выставить уровень поплавковой камеры. Также из-за накопления в ней паров бензина может образовываться богатая топливная смесь, соответственно нужно проверить вентиляцию камеры — балансировочную трубку.

Не забывайте также о регулировке дроссельной заслонки, проверке давления в топливной системе с помощью манометра. Возможно понадобится замена датчиков воздуха, уровня топлива в баке (поплавка). Квалифицированные специалисты смогут легко выяснить причину образования богатой или бедной топливно воздушной смеси.

(4 оценок, среднее: 4,00 из 5)

vodi.su

Коэффициент избытка воздуха λ

В качестве показателя отличия фактического состава смеси от теоретически необходимого массового отношения (14,7:1) был выбран коэффициент избытка воздуха λ (лямбда). Коэффициент λ равен отношения массы по­даваемого в двигатель воздуха к массе воз­духа, необходимой для обеспечения стехио­метрического состава смеси.

λ = 1: масса подаваемого в двигатель воз­духа равна теоретически необходимой массе.

λ < 1: недостаток воздуха и, следова­тельно, богатая топливно-воздушная смесь. Максимальная выходная мощность двига­теля имеет место при λ = 0,85 — 0,95.

λ > 1: имеет место избыток воздуха, т.е. смесь становится обедненной. При работе на бедной смеси эффективная мощность двигателя падает, при этом обеспечивается снижение расхода топлива. Максимально до­пустимое значение λ — «предел возникновения пропусков зажигания при обеднении смеси» в значительной степени зависит от конструкции двигателя и используемой системы смесео­бразования. При использовании такой смеси она долго не воспламеняется, а процесс сго­рания происходит с нарушениями, сопрово­ждаемыми неравномерной работой двигателя.

На двигателях с искровым зажиганием (SI) и впрыском топлива во впускной трубопро­вод, при постоянной выходной мощности двигателя, минимальный расход топлива достигается в зависимости от двигателя при избытке воздуха 20 — 50 % (λ = 1,2 -1,5).

На рис. «Влияние коэффициента избытка воздуха на содержание токсичных веществ в отработанных газах» показаны зависимости удель­ного расхода топлива, а также содержания различных токсичных веществ в отработавших газах от коэффициента избытка воздуха (при постоянной выходной мощности двигателя). Из этих графиков видно, что нельзя выбрать идеальное значение коэффициента λ, при ко­тором все рассматриваемые показатели были бы в максимальной степени приемлемы. Для двигателей с впрыском топлива во впускной трубопровод для обеспечения «оптималь­ного» расхода топлива при «оптимальной» эффективной мощности приемлемым явля­ется значение λ в диапазоне 0,9-1,1.

В двигателях с прямым впрыском топлива и послойным распределением заряда смеси имеют место иные условия сгорания топлива, поэтому предел обеднения смеси наступает при значительно более высоких значениях λ. В диапазоне частичных нагрузок эти двигатели могут работать при значительно более высо­ком коэффициенте избытка воздуха (до λ = 4).

Для нормальной работы трехкомпонентного каталитического нейтрализатора необходимо точное соблюдение λ = 1 при нормальной рабочей температуре двигателя. Выполнение этого условия возможно при обеспечении точ­ной дозировки массы поступающего воздуха, включая и возможные добавки.

Для получения оптимального процесса сгорания в двигателях с системой впрыска то­плива во впускной трубопровод необходимо обеспечивать не только впрыск точного коли­чества топлива, но и однородность топливо­воздушной смеси, что достигается эффектив­ным распылением топлива. Если эти условия не соблюдаются, во впускном трубопроводе или на стенках камеры сгорания образуются большие капли топлива, которые полностью не сгорают, что приводит к повышенным вы­бросам несгоревших углеводородов.

Как проводится проверка

В чем отличие карбюраторного двигателя от инжекторного ваз Проверить датчики. Одной из самых распространенных причин появления ошибки P0171 является засоренность датчика расхода воздуха (MAF). Скорость реакции датчика на изменения расхода воздуха может быть замедленной из-за накопившейся на его проводе грязи. Также его могут загрязнять и пары топлива, которые выходят через впускной коллектор и корпус дроссельной заслонки при неработающем моторе. Эти пары откладывают на проводе датчика парафиновый слой, который приводит к отправке сигнала о недостатке воздуха в смеси. А блок управления двигателем в свою очередь не добавляет топливо при повышении количества воздуха и нарушается общий баланс смеси. Все это приводит к обедненной топливной смеси и появлению ошибки P0171. Зачастую вместе с этой ошибкой могут появляться ошибки p0100 или p0102, которые явно означают нарушение работы датчика ДМРВ. Для решения проблемы сам датчик нужно или очистить с применением специального средства для чистки электроприборов или карбклинера (распыляя на чувствительный элемент), либо установить новый.

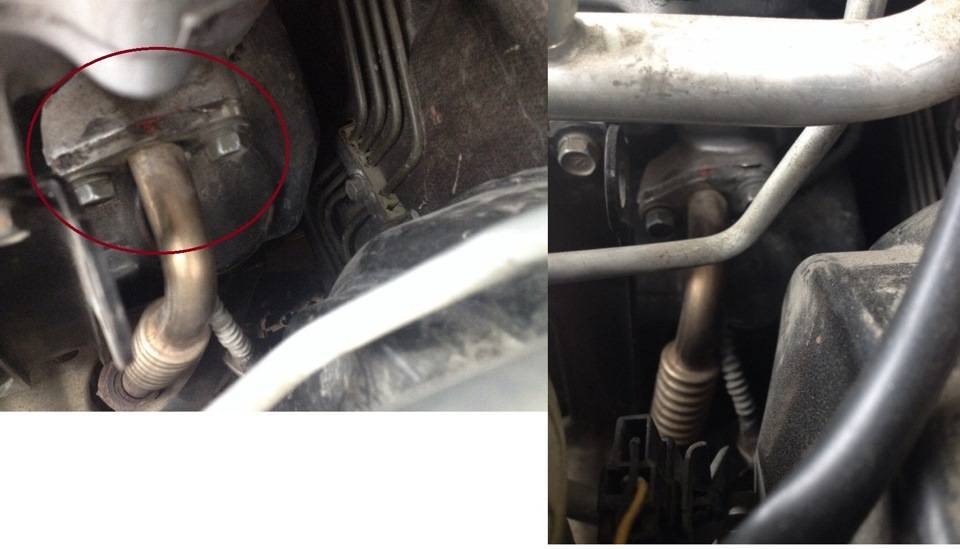

Проверить на утечку вакуума. Если причина не в ДМРВ, то следует провести проверку на утечку вакуума. Разгерметизация может встречаться в любой точке входного трубопровода, а также на выходе корпуса дроссельной заслонки – в точке соединения вакуумных шлангов и впускного коллектора, в прокладке корпуса дроссельной заслонки, в прокладках входного коллектора. Также стоит осмотреть на наличие физических повреждений шланги системы вентиляции картера, улавливания паров топлива и заглушки на впускном коллекторе. Вся система выпуска отработавших газов возле датчика кислорода в полуметре до и после него, должна быть герметична. В другом случае показания датчика могут быть неверными (например, ошибка может возникать, когда прогорает гофра). Проще всего утечки проверяются с использованием автосканера (методом проверки значения топливной балансировки).

Если на автомобиле установлен датчик разности давления в системе рециркуляции отработавших газов (DPFE), то код ошибки P0171 может появляться и в случае его неисправности.

Этот датчик смонтирован на моторе и соединяется двумя шлангами с трубой, по которой отработанные газы выводят к клапану рециркуляции (EGR). Коррозия в датчике приводит к тому, что снижается его чувствительность, вследствие чего он передает информацию о недостатке газов и клапан EGR дольше остается открытым, что приводит к повышению уровня воздуха в смеси и ее обеднению.

Проверить топливную систему. Как уже было сказано, Код ошибки бедной смеси P0171 может появиться и в случае недостаточного объема топлива, которым насыщается смесь. Для проверки исправности топливной системы проводят такие тесты:

1. Проверяется производительность форсунок (на стенде);
2. Проверяется давления топлива;
3. Проверяется производительности бензонасоса;
4. Проверяется напряжения, подающегося на топливный насос;
5. Проверяется регулятора давления топлива;
6. Проверяется состояния топливного фильтра.

Эти тесты также можно провести с помощью автомобильного сканера. Проводится проверка параметра давления топлива и значения топливной балансировки.

При возникновении ошибки P0171 непостоянно, а с некоторой периодичностью, то причинами могут быть ненадежное соединение контактов жгута датчика и контроллера, механические повреждения жгута, плохое заземление контроллера.

Одна из ошибок, которая может быть выявлена диагностическим оборудованием при проверке мотора с горящей лампочкой Check Engine, указывает на проблемы с топливовоздушной смесью. Данная ошибка имеет номер P0171, и она может иметь разные названия (в зависимости от используемого диагностического оборудования и самого автомобиля), но ясно при ее возникновении одно — в камеру сгорания поступает слишком бедная смесь топлива и воздуха.

Если на автомобиле установлен мотор, который отвечает стандартам Евро-2 и выше, ошибка P0171 возникнет в ситуации, когда поступающая смесь на 25-30% имеет больше воздуха, чем оптимальная. В подобных двигателях оптимальной считается топливовоздушная смесь, у которой на 1 часть топлива приходится 14,7 частей воздуха.

Датчик ДМРВ

Иногда необходимо проверить все, что можно. Стоит начать с диагностики датчиков. Как известно, одна из самых популярных проблем — это забитый или засоренный датчик расхода воздуха. Если на нем скопилось большое количество грязи, то это нередко приводит к медленному реагированию ЭБУ на расход воздуха и его смену. Дополнительно датчик может загрязняться испарениями горючего, которые проходят во впускном коллекторе. Кроме того, налет может скапливаться через корпус дроссельной заслонки, когда мотор не работает. На датчике откладывается слой из парафина, из-за которого в ЭБУ попадают неверные данные о пропорциях топливной смеси.

Затем выходит ситуация, когда блок управления мотором не может добавить в смесь нужное количество топлива (при этом количество воздуха уже достаточно большое). И тогда на дисплее датчика появляется ошибка – бедная топливная смесь.

Неисправности ГБО: ошибка «бедная смесь» на газу

Нужно понимать, что ГБО является отдельной системой питания. По этой причине для проверки бедной смеси при езде на газу только некоторые операции будут такими же, как и в случае определения причины обеднения на обычном карбюраторном или инжекторном моторе.

На начальном этапе следует проверить, как ведет себя автомобиль на бензине. В ряде случаев бывает так, что при переключении на бензин машина работает нормально, никаких ошибок не возникает. Однако после перехода на газ начинаются пропуски воспламенения, горит чек и т.д.

Если нигде не обнаружен подсос воздуха, с электронными датчиками тоже полный порядок, тогда особое внимание следует уделить следующим моментам:

• правильный монтаж и настройка ГБО;
• чистота фильтров ГБО, каналов для подачи газа;
• состояние и настройка газового редуктора;
• газовые форсунки, их производительность и качество;

С учетом того, что поколений ГБО много, на таких системах встречаются разные неисправности. Так что в отдельных случаях нужно диагностировать те или иные установленные элементы.

Например, первым поколениям газовых установок (ГБО-I, ГБО-II) была свойственна такая проблема, когда производительности (мощности) установленного редуктора могло оказаться попросту недостаточно, в результате чего при работе на нагруженных режимах газа не хватает, смесь обедняется, двигатель не тянет, появляются ошибки и т.д.

Также частой причиной обеднения смеси могут оказаться и сами газовые форсунки, причем независимо от поколения ГБО. Достаточно представить ситуацию, когда электронный блок открывает все форсунки на одинаковое время, но одна из них закрывается раньше. В результате смесь будет обедняться только в одном из цилиндров.

Возможные причины бедной смеси

Для карбюраторных , инжекторных и дизельных двигателей причины низкого уровня топлива в рабочей смеси могут быть различными.

Карбюраторные двигатели

В карбюраторных двигателях за качество смеси отвечает, в основном, карбюратор. Именно в нем происходит качественное формирование смеси.

Что может быть причиной формирования обедненной смеси:

1. Подсос воздуха во впускной коллектор.

Эта причина является основной и самой распространенной для всех моделей двигателей. Владельцы Жигулей первых моделей знают, что наиболее часто такая проблема возникала в случае подсоса воздуха через прорезиненную прокладку, на которой крепился карбюратор. В таком случае отремонтировать автомобиль можно простым поджатием болтов крепления карбюратора.

Другим источником подсоса воздуха (нештатного проникновения воздуха во внутреннюю область впускного коллектора) может быть износ прокладок крепления коллектора, их растрескивание.

1. Засорение жиклеров карбюратора.

Эта проблема также известна владельцам Жигулей.

1. Неправильная работа поплавка карбюраторной камеры.

Если он настроен на низкий уровень срабатывания, тогда при увеличении нагрузки на двигатель бензин в камере быстро вырабатывается, и двигатель испытывает бензиновый голод.

1. Засорение топливной системы, фильтров очистки топлива.

В этом случае в карбюратор поступает меньшее количество топлива в единицу времени. Это может привести к обеднению смеси на высоких оборотах силового агрегата.

1. Невысокая производительность насоса.

В процессе эксплуатации насос изнашивается, его производительность падает, могут возникать перебои в снабжении топливом двигателя, особенно на повышенной нагрузке.

1. Некорректная установка угла зажигания.

От угла зажигания зависит степень разрежения воздуха в карбюраторном двигателе во время «всасывания» рабочей смеси. Это характерно для карбюраторных движков. Они, в отличие от инжекторных, сами «засасывают» рабочую смесь. Если нарушена компрессия или разряжение будет создаваться не в такт, состав рабочей топливовоздушной смеси может быть обеднен.

В инжекторных и дизельных двигателях к причинам формирования обедненной смеси могут добавляться другие источники.

Инжекторные двигатели

Причины бедной смеси на инжекторе могут быть (в порядке вероятности):

1. Подсос воздуха во впускной коллектор.

1. Уменьшение производительности топливного насоса.

В инжекторных двигателях, как правило, топливные насосы должны обеспечивать давление в рампе не менее 3 Бар, а во многих современных движках на порядок выше. Поэтому такие двигатели особенно чувствительны к параметрам топливного насоса.

1. Неправильная работа регулятора давления в рампе.

Если регулятор давления формирует низкое давления в рампе, количество топлива, проходящего через форсунки, может значительно уменьшаться, что приводит к понижению отношения топливо/воздух.

1. Засорение и износ форсунок.

В этом случае может уменьшаться количество топлива во время впрыска в отдельно взятых цилиндрах.

1. Засорение топливной системы, фильтров.

1. Неправильная работа датчиков кислорода, давления, массового расхода воздуха.

Это может быть причиной неправильного определения качества смеси. Например, датчики работают таким образом, что при правильном отношении топливо/воздух показывают, что смесь обогащенная. Система управления двигателя, полагаясь, что смесь богатая, искусственно ее обедняет. Самое опасное в этом случае, что ошибка P0171 может не диагностироваться, а смесь действительно бедная. Наиболее действенный способ диагностики обедненной смеси – проверка качества нагара на свечах зажигания. Он может иметь коричневато-серый оттенок.

1. Неправильная установка угла зажигания.

В этом случае наряду с основной ошибкой P0171 могут диагностироваться другие неисправности.

Видео — бедная смесь на инжекторе (причины и устранение):

Дизельный двигатель

В дизельных силовых агрегатах причины возникновения ошибки Р0171 приблизительно такие, как в инжекторных. Но на первое место следует поставить ошибку топливного насоса высокого давления. Он имеет повышенный износ, особенно при использовании некачественного топлива. В холодный период эксплуатации автомобиля причиной временного появления ошибки может быть парафинирование топлива при экстремально низких температурах воздуха.
