Стук в двигателе автомобиля, причины, способы диагностики

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

  • Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
  • Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
  • Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

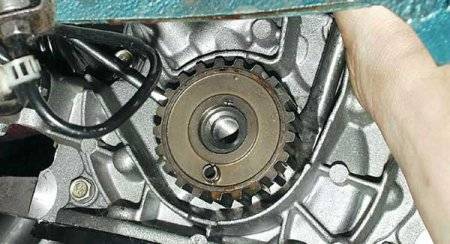

  • Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
  • Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

  1. Снять крышку клапанов.
  2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
  3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
  4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
  5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
  6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

  1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
  2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
  3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
  4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
  5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Поршень

При износе поршня, также может наблюдаться стук. При прослушивании его можно обнаружить в средней части цилиндра. Причем, стук будет наблюдаться только на холостых оборотах и чуть выше. При оборотах свыше 2000 его не будет. Происходит это по следующим причинам. Поршень вырабатывается равномерно. Но, верхняя часть в любом случае сидит более плотно, ее держат компрессионные кольца, которые расширяются по мере необходимости. При работе на малых оборотах юбка изношенного поршня колеблется. После набора оборотов она стабилизируется, и стук пропадает.

При появлении такой проблемы неизбежен капитальный ремонт двигателя. Конечно, можно заменить только поршни. Но, для большей надежности следует заменить вкладыши коленвала и отшлифовать его. Иначе, есть риск заклинивания коленвала в дальнейшем.

Ремонт практически такое же, как и в случае с поршнями. И не стоит затягивать с ремонтом. Следствием обрыва втулки, обычно является «кулак дружбы». То есть, шатуном пробивает дырку в блоке цилиндров.

Другие причины. Иногда, стук может появляться и по другим причинам. Стук на холостых может говорить об износе подшипников распределительного вала. Звук при этом раздается достаточно глухой. Он может исходить из передней или задней части двигателя. Часто за стук распредвала принимают проблему с подшипником помпы. Связано это с близким расположением этих деталей. При неисправности помпы начинает перегреваться двигатель.

Заключение. Двигатель является сердцем автомобиля. Поэтому, любые проблемы с ним должны устраняться максимально быстро. Стук в двигателе на холостых оборотах, в большинстве случаев является признаком неисправности. Своевременное выявление источника шума, позволит вам максимально быстро и с минимумом затрат устранить поломку. Пренебрежение к этому симптому может привести к более серьезным проблемам.

Сегодня мы поговорим про причины стука в двигателе автомобиля, насколько опасно это явление, как поступать в той или иной ситуации в зависимости от ее сложности и как диагностировать неисправность.

Тихий, размеренный шум работы без посторонних звуков силовой установки автомобиля радует каждого автовладельца, ведь это указывает на полную исправность мотора.

А вот появление при работе посторонних звуков, в частности, стуков, заставляет водителя беспокоиться.

Причин появления стука в двигателях более чем предостаточно, некоторые из них указывают лишь на потребность в выполнении технического обслуживания, но есть стуки, являющиеся сигналом больших проблем с мотором.

Почему появляются стуки в работе двигателя

Шум в работе мотора сигнализирует о наличии отклонения в работе того или иного узла. В данном случае не стоит сразу же приговаривать ДВС и готовиться к его капиталке или замене.

Прежде всего, необходимо выяснить, что именно в двигателе является виновником появления данного симптома

Нужно обратить внимание на то, в какой части моторного отсека шум наиболее интенсивен

Кроме этого, важно учитывать ещё и то, при каких условиях наиболее отчетливо проявляет себя данное явление. Рассмотрим ряд причин возникновения стука в работе мотора, которые входят в список наиболее распространенных

  • детонационные явления в работе ДВС;
  • повышенный износ узлов;
  • механические повреждения элементов.

Первая причина чаще всего возникает в случае использования некачественного топлива. Дело в том, что на просторах нашей необъятной Родины немало шарлотанов, которые под видом 92 или 95 бензина «впаривают» дешевое низкооктановое топливо, отличающиеся меньшей стойкостью к детонации.

Представленное явление нередко случается в том случае, когда автомобиль длительное время эксплуатируется в режиме низких оборотов. Подобная «бережная» езда может сыграть с автолюбителем дурную шутку. Дело в том, что в данном случае на стенках поршней и камеры сгорания образуется нагар, который может послужить причиной детонационных процессов.

Вторая, не менее распространенная причина появления шумов в области ДВС имеет прямое отношение к износу ключевых узлов и элементов. В большинстве случаев речь идет о вкладышах мотора.

Так возникновение повышенных зазоров в местах прилегания трущихся поверхностей коленчатого и распределительного валов негативно сказывается на равномерной работе всего силового агрегата.

Стоит отметить, что наличие контрольной лампы давления масла в данном случае может сослужить хорошую службу. Если имеет место быть повышенный износ вкладышей коленчатого вала, как правило, это приводит к снижению давления в масленой магистрали, о чем и сигнализирует указанная лампа.

Кроме всего прочего, характерный шум может издавать и вытянутая цепь привода газораспределительного механизма. Для решения проблемы будет достаточно натянуть её, в строгом соответствии с мануалом.

Не следует списывать со счетов и разного рода механические повреждения элементов мотора. Случается, что банальное нарушение соосности шкивов коленчатого вала и помпы, может стать причиной появления стуков.

Практика показывает, что столкнуться с описываемым явлением можно и в случае деформации защитного брызговика картера мотора или маховика.

Механический износ

Основной причиной клина в отечественных авто становятся внутренние разболтавшиеся крепления в двигателе из-за некачественной смазки и непериодической ее замене. Ослабиться могут гайки коренных подшипников, натяжителя ремня ГРМ, крепление головки шатуна. После кустарного капитального ремонта может выйти стопорное кольцо из поршня. Причина тому – нестандартные запчасти.

Рассыпавшийся клапан можно проверить визуально, сняв крышку двигателя. Часто вылетает пружина или гнется сам клапан при обрыве ремня ГРМ. Неисправности возникают при затяжке головки блока цилиндров без динамометрического ключа, когда от перенапряжения появляется трещина в стенках и, соответственно, падает давление на смазку. Вероятность клина двигателя повышается при чрезмерных нагрузках во время вождения.

Почему стучит двигатель

Возможных причин стука двигателя может быть достаточно много. В списке основных специалисты отмечают износ деталей внутри ДВС, а также детонационные стуки. От степени износа и ряда других факторов будет зависеть характер стука, который может быть от тихого и приглушенного до отчетливых металлических ударов внутри двигателя. После того как мотор заводится на холодную, становится слышен стук в двигателе, который с прогревом может:

  • полностью исчезнуть;
  • стать менее заметным;
  • остаться на том же уровне;
  • усиливаться с ростом температуры и нагрузки;

Износ мотора

Холодный двигатель, который не демонстрирует никаких других признаков неисправности, зачастую может начать стучать в том случае, если тепловые зазоры не соответствуют норме. Другими словами, стук мотора может указывать на необходимость регулировки клапанов.

Причиной стука на холодную также могут быть гидрокомпенсаторы, которые потеряли работоспособность в результате износа, использования неподходящего типа моторного масла или несвоевременной его замены в процессе эксплуатации автомобиля. Для устранения стука гидрокомпенсаторов на холодную зачастую может быть достаточно обычной промывки двигателя, после чего осуществляется замена масла и масляного фильтра.

Отдельно стоит выделить стук шатунов. Появление такого стука сопровождается глухими ударами металла об металл, изношенный шатун ударяется о шейку коленвала. Шатунный и поршневой стук на дизельном двигателе может быть более отчетливым и звонким, так как конструктивно поршни в дизеле приближаются очень близко к головке блока. Эксплуатация двигателя независимо от его типа с таким стуком категорически запрещена, так как мотор может неожиданно заклинить.

Стучать на холодную может и сам ГРМ. Причиной снова выступают увеличенные зазоры в постели распредвала. С прогревом стук становится менее интенсивным или полностью уходит. Одной из не менее серьезных поломок является стук поршня. Поршень может стучать в результате разрушения или критического износа. Изношенные поршни «гуляют» в цилиндре, создавая металлические удары юбкой поршня. Также к подобному стуку в отдельных случаях приводит поломка поршневых колец.

https://youtube.com/watch?v=XS3lPZWuEAw

Детонационные стуки

Детонация возможна как на холодном двигателе, так и на прогретой силовой установке. Детонационные стуки после запуска двигателя или при езде характеризуется достаточно звонким стуком, частота которого увеличивается с ростом оборотов. Причиной выступает неравномерность и несвоевременное воспламенение топливно-воздушной смеси, что приводит к возникновению взрывов внутри цилиндров. Нагрузка на ЦПГ и КШМ сильно возрастает, приобретая ударный разрушительный характер.

Детонация может привести к дефектам поршня и механическим повреждениям стенок цилиндров, вызывает ускоренный износ других деталей двигателя. Для компенсации рисков на большинстве автомобилей сегодня устанавливается специальный датчик детонации, задачей которого является отслеживание колебаний в цилиндрах мотора. Сигналы от датчика поступают в ЭБУ, который корректирует состав топливно-воздушной смеси и зажигание. Необходимо отметить, что возможность такой подстройки при помощи блока управления находится в узких рамках, что не позволяет полностью исключить возможность появления детонационных стуков. При детонации двигатель может стучать:

  • на холостом ходу после запуска;
  • в момент ускорения при резком нажатии на газ;
  • во время движения под нагрузкой;
  • в случае выбора передачи, которая не соответствует нагрузке и т.д.;

Детонация на прогретом двигателе возможна во всех случаях, описанных выше, а также если поршень или цилиндр перегревается. Причиной может быть степень сжатия, которая самостоятельно увеличилась по причине образования обильного слоя нагара на днище поршня.

Еще нагар может тлеть, самопроизвольно воспламеняя топливную смесь в цилиндре. Детонация проявляется при сильной нагрузке на ДВС в тот момент, когда обороты не высокие (коленчатый вал вращается с низкой частотой). Дополнительной причиной детонационных стуков может оказаться установка свечей зажигания, которые не подходят для данного типа ДВС. Как известно, свечи бывают «холодными» или «горячими», то есть подбираются в соответствии с определенными тепловыми режимами работы того или иного двигателя.

Стуки в головке блока цилиндров

К сожалению, двигатели не бывают вечными, и в них со временем изнашиваются любые детали. В ГБЦ подвержены износу втулки клапанов, посадочные седла. На головках блока с верхним расположением распредвалов вырабатывается постель, в которую устанавливается вал.

Есть модели двигателей, на которых возникает характерный дефект – выпадают клапанные седла. Наиболее характерно выпадение седел для моторов Форд Split Port и ЗМЗ-402 в различных модификациях. Если седло выходит из своего посадочного места, оно разбивается клапаном и разлетается по цилиндрам, в результате приходится менять не только головку блока, но и ремонтировать ЦПГ.

При изношенных направляющих втулках клапанов появляется характерный звук, похожий на подсекание элементов выхлопной системы. При этом мотор теряет мощность, так как не создается необходимой компрессии. При выработке опор распредвала возникает рокочущий частый стук, но в отличие от клапанного, он более низкий. Когда имеется износ постели распределительного вала, ГБЦ следует менять, хотя есть автовладельцы, которые отдают восстанавливать (перевтуливать) головку блока на завод – так поступают в тех случаях, когда ГБЦ стоит дорого, и ее сложно купить.

Посторонние звуки при работе на холостую

Стук на холостом ходу является не таким опасным, поэтому не стоит сразу паниковать. Однако рекомендуется оперативно провести диагностику, чтобы устранить проблему. При наборе оборотов шум может пропадать или оставаться еле слышным. Здесь стоит проверить:

  • шкив помпы и генератора;
  • защиту двигателя и кожух ГРМ;
  • шестерни распредвала на люфт (если они предусмотрены конструкцией);
  • шкив коленвала.

Бывают случаи (особенно, в автомобилях с автоматической коробкой передач), когда появляется трещина в маховике. Устранить ее не удастся. Здесь придется выполнять замену всего маховика.

Стук в Лада Веста

Частая причина стука в Ладе Веста, в правой передней части автомобиля – особенность конструкции правой опоры двигателя. На ходовые качества это не влияет, избавиться от постороннего звука можно, смазав опору двигателя силиконовой смазкой (кроме WD-40). Она наносится там, металл соприкасается с резиной.  Можно установить в опору пластины толщиной 1-2 мм.

Стук подушки Подушка (опора) двигателя – деталь, фиксирующая его. Она предотвращает смещение и гасит вибрации от мотора. Количество таких опор разное, зависит от модели.  В российских автомобилях проблемы с такими прокладками достаточно часты. Это не влияет на ходовые качества, но раздражает водителя. В силу ряда причин это актуально для Лада Веста.

Основные признаки неисправностей опор:

  • Повышенная вибрация руля при работающем двигателе.
  • Стук в районе коробки передач при езде по некачественной дороге.
  • Чрезмерные рывки в трансмиссии при езде или переключении передач на высокой скорости.
  • Стук под капотом при езде по некачественной дороге и на холостом ходу.

Чтобы уточнить, что стучит подушка, достаточно тронуться с открытым капотом. Если двигатель сместится и будет слышен характерный звук, похожий на стук неисправного амортизатора – подушку надо менять. При выключенном двигателе можно попытаться сдвинуть его с места, вставив монтировку между мотором и корпусом.

Состояние нижних подушек надо определять, загнав машину на смотровую яму.

Почему появляется стук?

Все просто от износа. Выходит из строя либо сам цепной привод, либо его «натяжитель», сейчас как правило он гидравлический, чем-то похож на гидрокомпенсатор.

Принцип «натяжителя» прост, он закачивает в себя масло, внутри создается давление – выходит специальный шток который давит на специальный башмак, а уже он натягивает цепь (кстати, вместо башмака может быть звездочка или шестерня). Если у вас плохое масло, которое не соответствует допускам вашего двигателя или же от времени присутствует износ, работоспособность этого элемента нарушается. ОН уже не может нормально натягивать цепной привод, и она будет греметь!

Сразу хочется сказать про холодный и горячий мотор. На холодную, если масло не соответствует нормам, даже новый «натяжитель» не сможет эффективно закачать его в себя. Бывает это еще при очень сильных холодах, когда смазка становится густой. Тогда цепь будет греметь какое-то время и дальше успокоится. НА «горячую» дело уже в износе, все дело в том, что он уже не может держать давление, либо цепной привод вытянулся на критичную величину.

Цепь. Собственно здесь говорить то не о чем, со временем она достаточно сильно вытягивается. Дело еще в том, что сейчас почти все производители используют так называемые «пластинчатые варианты», а раньше были «роликовые». Так вот «пластинчатые» на некоторых турбированных силовых агрегатах не ходят и по 60-70 000 км, а на обычных «атмосферниках» их меняют уже при 120-150000 км. НО даже если у вас есть прочный роликовый тип, от времени он может вытянуться на 1 -1,5 сантиметра что уже критично! Может перепрыгнуть через зуб или два (на шестерни или звездочки), собьется зажигание, а также опять есть вероятность того что могут погнуться клапана.

В любом случае если чувствуете, что появились не нормальные  звуки из под капота, нужно срочно ехать и смотреть систему ГРМ.

Внезапный стук в двигателе при движении

Критическое увеличение величины рабочих зазоров между компонентами ДВС приводит к появлению стука при эксплуатации двигателя. Косвенным признаком причины стука является его тональность, в большинстве случаев позволяющая определить источник звука, сигнализирующего о неисправности определенного узла. Прогрессирование стука зависит от технических характеристик материалов, из которых изготовлены детали. При износе соприкасающихся деталей ГРМ, изготовленных из высокопрочного материала, стук двигателя не изменяется по интенсивности и характеру на протяжении длительного времени. Посторонний звук достаточно быстро усиливается при износе мягких деталей, работающих в паре с элементами из твердого материала (шатунный и коренной вкладыш, а также подшипники распредвала).

Если стучат поршни

Глуховатый тон звука, напоминающий постукивания по глиняной посуде, свидетельствует о локализации проблемы в блоке цилиндров. Посторонний шум может иногда сопровождаться щелчками. Появление зазора 0,3 – 0,4 мм приводит к появлению стука поршня в цилиндре. Стук поршней чаще всего проявляется при холодном двигателе, а также на малых оборотах или при резком сбросе педали газа в процессе движения. Стук такого происхождения пропадает при нагреве двигателя за счет температурного расширения поршня.

Если стучат поршневые пальцы

Звук при стуке поршневых пальцев – металлический, звонкий и высокий по тону. Посторонний шум, появляющийся при зазоре 0,1 мм, отчетливо прослушивается при перегазовке, при ускорении, а также при сбросе газа. Звук локализован в блоке цилиндров. Подобный стук (детонация) может появляться при использовании неподходящего топлива, а также при высокой нагрузке на двигатель при низких оборотах коленчатого вала при движении по крутому подъему на повышенной передаче.

Стук вкладышей коленвала

Износ коренных подшипников коленчатого вала приводит к возникновению слегка приглушенного металлического шума, локализованного в области картера ДВС. Посторонний звук слышен при резком увеличении оборотов, резком сбросе газа, а также на низких оборотах при работе прогретого двигателя (низкое давление моторного масла). Использование низкокачественного моторного масла, не соответствующего требованиям для эксплуатируемого ДВС, также может провоцировать появление стука коленчатого вала. В таком случае необходима срочная замена масла с обязательной промывкой системы смазки.

Стук вкладышей шатунов

При износе шатунных вкладышей звук во многом схож с шумом при неисправности коренных подшипников, отличаясь большей отчетливостью. Резко возрастающая интенсивность звука при изменении оборотов коленчатого вала свидетельствует о необходимости срочного ремонта. Эксплуатация транспортного средства с таким шумом недопустима по причине высокого риска заклинивания двигателя.

Источник

Посторонние звуки при работе на холостую

Стук на холостом ходу является не таким опасным, поэтому не стоит сразу паниковать. Однако рекомендуется оперативно провести диагностику, чтобы устранить проблему. При наборе оборотов шум может пропадать или оставаться еле слышным. Здесь стоит проверить:

  • шкив помпы и генератора;
  • защиту двигателя и кожух ГРМ;
  • шестерни распредвала на люфт (если они предусмотрены конструкцией);
  • шкив коленвала.

Бывают случаи (особенно, в автомобилях с автоматической коробкой передач), когда появляется трещина в маховике. Устранить ее не удастся. Здесь придется выполнять замену всего маховика.

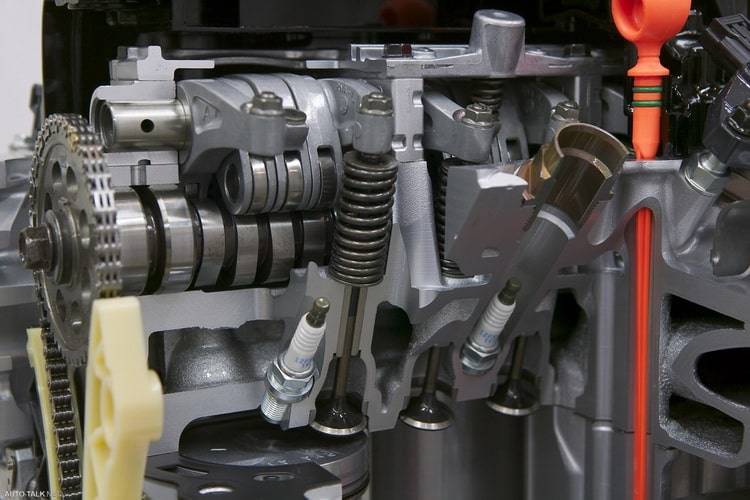

Конструкция клапанов двигателя

Механизм привода клапанов – это часть более крупного газораспределительного механизма (ГРМ). По конструкции ГРМ может быть с верхним или с нижним расположением клапанов. В современных двигателях чаще применяется первая схема.

Посредством клапана в цилиндр напрямую подается топливовоздушная смесь в точной дозировке. Также может осуществляться подача просто воздуха. Выпуск отработавших газов из цилиндра происходит аналогично при помощи клапана. Поэтому четырехтактный двигатель внутреннего сгорания должен иметь на каждый цилиндр минимум два клапана, чтобы реализовывался принцип его работы.

По прямому назначению клапаны можно поделить на два вида:

  • впускной клапан;
  • выпускной клапан.

Частью клапана является его тарелка. Конструкция современных двигателей такова, что клапаны расположены в головке блока цилиндров (сокращенно ГБЦ). Место контакта клапана и ГБЦ называется седлом клапана. Седло изготавливают из стали или чугуна и запрессовывают в ГБЦ.

Чтобы цилиндр наполнялся топливно-воздушной смесью или воздухом максимально эффективно, тарелка впускного клапана должна превышать тарелку выпускного по диаметру. Это главное отличие между впускными и выпускными клапанами. Благодаря большему диаметру тарелки впускной клапан наполняет цилиндр воздухом или топливной смесью более качественно.

Однако есть причины для увеличения диаметра тарелки и выпускного клапана. К примеру, это улучшает очистку цилиндров от продуктов горения. Однако нельзя увеличивать диаметры тарелок обоих клапанов до бесконечности – они должны поместиться в геометрические размеры камеры сгорания, расположенной в головке блока цилиндров.

Во время работы клапаны мотора подвергаются большим нагрузкам как по механическим параметрам, так и по температуре. По этой причине изготавливают их из специальных сплавов, способных противостоять высокой температуре и механическому разрушению. Особо усиливают кромку тарелки, да и ей самой придают дополнительную механическую прочность при помощи напыления из керамики. Впускной клапан имеет обычно стержень из цельного куска металла, а вот стержень выпускного содержит внутри полость с натрием. Это обеспечивает ему повышенную теплопроводность для быстрого отведения тепла от тарелки клапана.

Поверхность прикосновения тарелки клапана к блоку цилиндров называется фаской. В этом месте очень нежелательно образование нагара. Чтобы предотвратить такое явление, а также более равномерно распределить тепло, в конструкции механизма клапанов применяется определенное инженерное решение. А именно клапан вращается во время работы двигателя.

В настоящее время чаще всего используются ДВС с четырехклапанной схемой. То есть каждый цилиндр такого мотора имеет два впускных и два выпускных клапана. Когда клапан на впуске опускается, открывается кольцевой проход между седлом и тарелкой. Через этот проход осуществляется наполнение цилиндра топливно-воздушной смесью или просто воздухом. Площадь сечения прохода напрямую влияет на скорость наполнения цилиндра и, как следствие, на производительность мотора.

Кроме вышеописанной схемы, встречаются двух-, трех- и пятиклапанные. У двухклапанной системы один впускной и один выпускной клапан в каждом из цилиндров. Трехклапанная содержит два впускных и один выпускной. Если клапанов пять, три служат для впрыска и два для выпуска отработавших газов. Количество клапанов определяется размером камеры сгорания в конкретном двигателе, типом привода клапанов. Также число клапанов зависит от форсированности ДВС и других показателей.

Клапан открывается за счет нажатия на его стержень. Осуществляет это нажатие привод. Таким образом посредством привода клапана происходит передача усилия от распределительного вала. В современных двигателях реализовано две основных схемы привода: передача движения от гидравлических толкателей или привод, базирующийся на роликовых рычагах.

Закрывается клапан посредством пружины, подобранной по жесткости. Благодаря давлению пружины тарелка клапана герметично перекрывает каналы впуска и выпуска. Для удержания клапана на стержне служат сухари и тарелка клапанной пружины. Однако двигатель в работающем состоянии, особенно при нагрузке, способен вызывать на клапанах резонансные колебания. Для борьбы с этим эффектом устанавливают две пружины, витки которых имеют разное направление.

Стуки-обманщики

Помимо этого, существует и такое понятие, как стуки «обманщики».

Суть данного понятия в том, что стук вроде точно указывающий на определенную неисправность, имеет совсем другую природу.

К примеру, у дизельного двигателя при создании нагрузки появляется звонкий стук, сигнализирующий о проблемах с кривошипно-шатунным механизмом. Но такой же стук возникает у этого двигателя и при неисправности системы питания.

Или же незатянутый шкив коленвала через время начнет издавать звуки, сильно похожие на стук самого коленчатого вала, поэтому важно сначала определить, что именно стало источником появления посторонних звуков

В любом случае возникновение посторонних шумов не должно оставаться без внимания и без профессиональной диагностики тут не обойтись.

Диагностика мотора на слух: отсекаем посторонние звуки

Шум двигателя может сказать о многом

Важно помнить, что для правильной диагностики стуков и шумов силовая установка автомобиля после пуска должна нагреться до 80–85 градусов, иначе показания можно считать ошибочными. Лучше всего проводить измерения не на слух, а с помощью стетоскопа, и желательно современного электронного оборудования

По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность

Лучше всего проводить измерения не на слух, а с помощью стетоскопа, и желательно современного электронного оборудования. По характеру и своеобразности посторонних стуков легко будет определить конкретную неисправность.

Звуки из-за ослабленной фиксации двигателя к кузову напоминают шум мотора

Изначально весь диагностический процесс, связанный с мотором, можно разбить на несколько этапов. Первый из них, прослушка — так делают опытные автолюбители, так начинают свою работу эксперты, так пытаются показать, что они смыслят в машинах, новички.

Да и вообще, неправильно советует пословица, по крайней мере в данном случае, «лучше раз увидеть»… В нашем случае вернее будет раз услышать, чем сто раз увидеть, т.е. столкнуться с проблемой лицом к лицу.

Первое, что надо сделать в процессе прослушивания звуков — это определить, а вернее, доказать — их издаёт двигатель, а не другие узлы или элементы автомашины. Например, нередко стучат составляющие подвески, навесные элементы, потерявшие былую фиксацию и т. д.

Таким же логическим способом можно убрать из списка причин некоторые другие звуки, издаваемые не ДВС. К примеру, если покачать силовую установку снизу, удастся выявить звуки, которые связаны с креплением мотора к кузову или раме.

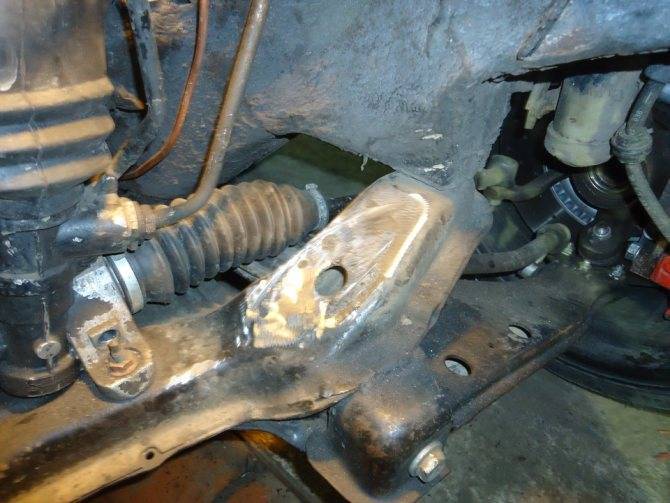

Иногда проблема с креплениями решается навариванием металлических уголков

Ещё интересные моменты:

  • При свисте или жужжании сомнения должны падать в первую очередь на ремень генератора или ГРМ, привод распредвала или компоненты в районе помпы.
  • Визг, скорее всего, свидетельствует о проблемах ремней (соскок), замерзании помпы, отсутствии смазки в генераторе и т. п.

Понятно, что демонтировав ремни или другие элементы, залив должно количество смазывающих жидкостей, можно исключить их из диагностического анализа.

Таким образом, первое и важное, что делается в процессе диагностики силовой автомобильной установки — это проверяется её «окружение». Цель понятна — тем самым доказывается принадлежность звуков и стуков двигателю

Рекомендуем для лучшего понимания природы проблемных звуков автодвигателя ознакомиться с ними подробнее.

  • Звук идёт с верхней части мотора, напоминает звон металла. Как правило, такой металлический шум говорит о проблемах, связанных с клапанами. Вероятнее всего, что это симптом указывает на неправильную корректировку клапанов или их чрезмерный износ. Если шум нарастает по ходу набора оборотов, да ещё и внезапно, характер неисправностей свидетельствует уже о куда более широкой природе звуков — например, тут дело может быть и в зазорах.

    Износ клапанов сигнализирует о приближении капремонта

  • Шум похож на негромкое трение железных брусков между собой. Звук меняется при повышении или снижении моторных оборотов. Идет стук преимущественно с передка ДВС. Вероятнее всего, что это симптом ослабшей цепи ГРМ. Если автомобиль наделён именно цепью, а не ремнём — такой звук опытному автовладельцу должен быть знаком.
  • Шумы низко-средней тональности, практические не изменяющиеся по ходу увеличения оборотов ДВС. Как правило, звуки идут из нижней части мотора. Такой стук более опасен, чем остальные, так как свидетельствует о повышенном износе «внутренностей» двигателя.
  • Лязг, очень звонкий. Появляется чаще при разгоне или манёвре автомобиля. В большинстве случаях свидетельствует о детонационных стуках. Звуки издают поршни, принимающие на себя ударную волну от взрыва горючей смеси. Среди опытных автолюбителей такой шум принято называть «стучанием пальцев».

Рекомендуем: Лучшие свечи для автомобиля – платина или иридий
