Как и с каким усилием затягивать шатунные и коренные вкладыши

Момент затяжки свечей зажигания

Для ремонта и монтажа свечей применяется специальный инструмент, который называется динамометрический ключ и об этом не следует забывать. Нужно также понимать, что разнятся не только диаметры резьб в самом корпусе двигателя, но и момент затяжки у каждого производителя авто свой

Поэтому специалисты говорят о важности понимания «крутящегося момента» устанавливаемой свечи. Все зависит не только от самой структуры резьбы, но и от силы с которой производиться монтаж

В том случае, если требуется монтировать свечу, а специализированного инструмента под рукой нет, то допускается монтаж с использованием подручного инструмента. Для того, чтобы понять с какой силой следует затягивать свечу, требуется для начала с нею ознакомиться. Чаще всего производители оставляют информацию такого характера на упаковке или же в руководстве к изделию. Помимо детальной схемы, а также правильной последовательности установки в таких инструкциях чаще всего прописывают информацию и о резьбе данной свечи. Перед тем как приступить к монтажу свечей следует соблюсти ряд необходимых условий. Первое правило, которое необходимо соблюсти — это производить монтаж только при холодном двигателе. Также следует произвести тщательную зачистку резьбы от продуктов нагара.

Изначально свечу следует вкрутить руками, однако не стоит проявлять излишний фанатизм в этом деле и вкручивать до упора. После того как вы произвели фиксацию свечи, следует подкрутить ее при помощи свечного ключа на несколько оборотов. Количество оборотов в данном случае зависит от типа используемой прокладки, а также от размера резьбы. Например, для стандартного вида свечи с резьбой М14 достаточно будет 180 градусов, то есть 20 Нм. Информацию о размере резьбы можно найти на упаковке либо же на самом корпусе свечи (иногда гравировку делают на изоляторе).

Не следует вкручивать деталь до упора, так как в этом случае вы можете повредить и без того хрупкую резьбу не только на самой свече, но также высока вероятность повреждения паза в двигателе, что чревато более серьезными последствиями. Для того чтобы произвести монтаж свечи не надо много опыта или знания технической литературы

Самое главное в этом деле это соблюдать осторожность, а также не лишним будет ознакомиться с информацией, которую предоставляют производители

Видео.

В предыдущих статьях объяснил, как можно снять двигатель с ВАЗ 2109 не снимая коробки передач и разобрать самому в домашних условиях. Теперь объясню как его собрать.

Двигатель разбирался для ремонта, причина ремонта, движок ВАЗ 21083 жрал масло. После разборки выяснилось что расход масла был из-за большого износа поршневой группы, блок растачивался под поршни первого ремонта 82,4. Коленвал оказался совсем новый его не шлифовали заменил только вкладыши новыми. Также притер клапана и заменил сальники клапанов, притирка головки описана в статье Притирка клапанов головки ВАЗ-2108 до 15

Признаки износа коренных и шатунных вкладышей

В разговорах автолюбителей часто звучат фразы: «Застучал движок» или «Провернуло вкладыши», эти слова чаще всего и относятся к износу вкладышей. Это в свою очередь является серьезной поломкой в моторе. Первыми признаками таких неисправностей является потеря давления масла или появление посторонних звуков при работе двигателя. Неопытному автолюбителю будет тяжело определить признаки неисправности вкладышей, поэтому лучше сразу обратиться к специалистам.

Для профессионала прослушать и поставить диагноз не составит серьезных проблем. Обычно такую процедуру выполняют на холостых оборотах двигателя, резко нажав на педаль газа. Считается, если звук глухого тона или скрежет железный, то проблема в коренных подшипниках. При неполадках шатунных вкладышей стук звонче и сильнее.

Есть еще один способ проверки износа. Необходимо попеременно откручивать свечи зажигания или форсунки у дизелей. В случае если при выкручивании какой-либо свечи пропадет стук, значит это и есть тот цилиндр, в котором существуют проблемы.

Проблема низкого давления масла может появиться не обязательно от износа вкладышей. Возможно, неисправен масляный насос, редукционный клапан или изношена постель распредвала. Поэтому сначала проверяем все узлы системы смазки и только после этого делаем выводы, что конкретно ремонтировать.

Как выполнить обкатку после замены поршневых колец

Перед тем как приступить к процедуре обкатки, необходимо подготовить автомобиль. Несколько действий, которые требуется выполнить:

  1. Зарядить аккумуляторную батарею;
  2. Перед первым выездом на дороги выполнить предварительно запуск двигателя и дождаться, когда он нагреется до 80 градусов по Цельсию. После этого его нужно заглушить и дождаться, когда мотор остынет до 40 градусов по Цельсию. Далее снова мотор прогревается до 80 градусов. Таких циклов нужно выполнить 8-10 штук. Это необходимо, чтобы произошла предварительная “притирка” деталей, вызванная их расширением в результате нагрева;
  3. Выполнив предварительный этап, осмотрите автомобиль и двигатель. Нужно убедиться, что нет утечек антифриза, масла и прочих жидкостей. Если выявлена проблема в результате осмотра, ее необходимо устранить;
  4. Выберите правильно участок дороги для движения. Лучше, чтобы это была трасса с малым количеством автомобилей и без перепада высот, то есть нужно исключить въезд на склон и со склона. Также нужно минимизировать вероятность попадания в пробку.

Важно: В книге по технической эксплуатации конкретной модели автомобиля может быть рассмотрен вопрос обкатки двигателя. Обязательно ознакомьтесь с советами производителя и соблюдайте их

Специалисты рекомендуют проводить обкатку двигателя автомобиля после замены поршневых колец в течение 1500 километров. Сам процесс обкатки должен проходить, в среднем, на 2500 оборотах, лучше выполнять его на третьей передачи. Данный рекомендации позволят оптимизировать процесс “притирки” колец к поршню и цилиндру.

Первые 300 километров лучше преодолеть за один заезд. Идеально для притирки подойдет загородная трасса

Следующее 1200 километров нужно пройти в том же режиме, но не важно за какое число поездок, то есть эксплуатация может вестись в комфортном и привычном для водителя графике

Как подобрать и заменить вкладыши коленвала своими руками

Для бесперебойной работы двигателя автомобиля важна каждая деталь. Особое положение в системе кривошипно-шатунного механизма занимают вкладыши коленвала. Тонкие полукруглые сталеалюминевые пластинки, окружающие коренные и шатунные шейки, являются наружными обоймами подшипников скольжения, и от их состояния зависит общая работоспособность мотора.

Когда необходима замена вкладышей коленвала?

В условиях тех физических и температурных нагрузок, которые доводится переносить коленчатому валу, удержать его на оси и обеспечить работу кривошипно-шатунного механизма могут только подшипники скольжения. Коренные и шатунные шейки выполняют функцию внутренних обойм, а вкладыши, соответственно, наружных. В системе блока мотора предусмотрена сеть маслопроводов, по которым под большим давлением к вкладышам подается моторное масло. Оно создаёт тонкую масляную плёнку, которая снижает силу трения и позволяет коленвалу вращаться.

Физический износ – это первое и основное условие, из-за которого приходится менять вкладыши. Как бы ни хотелось нам избежать износа, но поверхности шеек и вкладышей постепенно стираются, зазор между ними увеличивается, коленвал получает свободный ход, давление масла резко снижается. Всё это приводит к поломкам моторов.

Другая причина вынужденного ремонта – это ситуация, когда вкладыши коленвала проворачиваются. Каждому автовладельцу доводилось слышать о подобных неисправностях, но, как и почему это происходит, знают далеко не все. Тонкая пластина вкладыша укладывается в, так называемую, постель. На наружных стенках полуколец предусмотрены специальные усики (выступы), которые после сборки упираются в торцевые части блока или крышки подшипников.

Иногда при наступлении определённых условий, усики не способны удержать вкладыш и он, прилипая к шейке коленвала, проворачивается. Если провернуло вкладыши коленвала, мотор работать не может. Типичные причины подобной поломки:

  • слишком вязкая смазка, её отсутствие, попадание абразива;
  • слишком малый натяг при установке крышек подшипников;
  • недостаточно вязкая смазка и эксплуатация мотора в режиме перегрузок.

Подбор вкладышей коленвала

Каковы бы ни были причины, по которым автовладелец вынужден разбирать мотор и производить смену вкладышей, без шлифовки коленвала не обойтись. Новые вкладыши устанавливаются либо на новый коленвал, либо после его шлифовки. Даже если повреждена или изношена только одна шейка – шлифовку до общего размера проходят все.

На заводе при сборке мотора устанавливаются стандартные вкладыши. Для ВАЗовских моторов выпускаются вкладыши 4-х ремонтных размеров. Соответственно шлифовку коленвала можно проводить не более 4-х раз. Шаг между размерами составляет 0,25 мм. Соответственно после первой шлифовки необходимо покупать вкладыши с маркировкой «0,25», после второй – 0,5, после третьей – 0,75, после четвёртой – 1,0. Моторам, которые устанавливаются на автомобили «ГАЗ» и «Москвич» доступны ещё две расточки до 1,25 и 1,50 мм.

Моменты затяжки при ремонте двигателя

Моменты затяжки резьбовых соединений

Какой прицеп можно буксировать с какой категорией

Разборка двигателя

Без динамометрического ключа в ремонте двигателя делать нечего! Моменты затяжки при ремонте Honda Civic, очень важны. Инженеры Honda вычислили для каждого болта и гайки в автомобиле свой момент. Затягивать от руки до характерного хруста не нужно. Во первых вы можете сломать какой нибудь болт, и доставать его будет крайне сложно. Во вторых перекошенная ГБЦ явно будет пропускать масло и охлаждающую жидкость. В Honda Civic, как и любой другой машине, используются разные моменты затяжки, от 10 Нм до 182нм и даже больше, болт шкива коленвала. Советую приобрести мощный динамометрический ключ, мощный и хороший, с щелчком по достижению момента, не берите стрелочный. И последние, все соединения которые находятся в составе одного элемента (диск, ГБЦ, крышки) затягиваются в несколько этапов от центра наружу и зигзагом. Итак по порядку, все описываю в Нм (Nm). Не забудьте немного смазать резьбу маслом или медной смазкой.

Пример динамометрического ключа, цена 50-100$

Данные моменты подходят для всей D Серии D14,D15,D16. Не проверял D17 и D15 7 поколения.

Болты крепления крышки ГБЦ10 Нм
Болты постели ГБЦ 8мм20 Нм
Болты постели ГБЦ 6мм12 Нм
Гайки крышки шатуна32 Нм
Болт шкива распредвала37 Нм
Болт шкива коленвала182 Нм
Болты крышки постели коленвала D1651 Нм
Болты крышки постели коленвала D14, D1544 Нм
Болты и гайки крепления масляного заборника11 Нм
Болты крепления масляного насоса11 Нм
Болта крепления платы привода (AT)74 Нм
Болта крепления маховика (MT)118 Нм
Болты крепления масляного поддона12 Нм
Болты крышки заднего сальника коленвала11 Нм
Датчик крепления помпы ОЖ12 Нм
Болт крепления скобы генератора (от помпы к ген)44 Нм
болт ролика натяжителя ГРМ44 Нм
Болт датчика CKF12 Нм
Болты крепления пластиковых кожухов ГРМ10 Нм
Крепление датчика VTEC к ГБЦ12 Нм
Болт масляного поддона (широкая прокладка), пробка44 Нм

Моменты затяжки болтов ГБЦ

На более ранних версиях, было всего два этапа, позже уже 4

Важно Желательно, протягивать болты да и вообще работать с резьбовыми соединениями при температуре не ниже 20 градусов тепла. Не забывайте что нужно вычищать от любой жидкости и грязи резьбовые соединения.Так-же, желательно после каждого этапа подождать 20 минут для снятия «напряжения» металла

P.S

В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые

P.S. В разных источниках даются разные цифры, например 64, 65, 66 НМ. Даже в оригинальном справочники для разных регионов, пишу сюда средние или максимально знакомые.

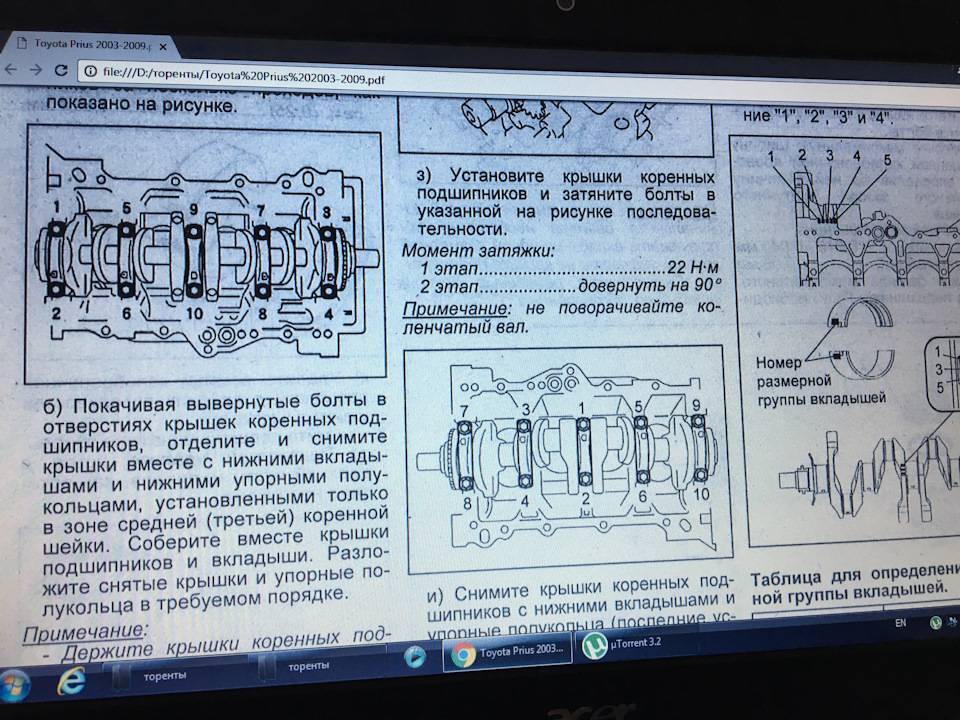

Порядок затяжки болтов ГБЦ, постели коленвала, постели распредвала

  • D14A3, D14A4, D14Z1, D14Z2, D14A7 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D15Z1 — 30 Нм, 76 Нм Контрольный 76
  • D15Z4, D15Z5, D15Z6, D15Z7, D15B (3Stage) — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Y7, D16y5, D16Y8, D16B6 — 20 Нм, 49 Нм, 67 Нм. Контрольный 67
  • D16Z6 — 30 Нм, 76 Нм Контрольный 76
  • Контргайка настройки зазоров клапанов d16y5, d16y8 — 20
  • Контргайка настройки зазоров клапанов D16y7 — 18
  • Банджо болт топливного шланга d16y5, d16y8 — 33
  • Банджо болт топливного шланга D16y7 — 37

Другие моменты затяжки

  • Гайки на дисках 4х100 — 104 Нм
  • Свечи зажигания 25
  • Ступичная гайка — 181 Нм

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

На большинство вопросов вам может помочь сообщество вКонтакте. Это реально удобнее чем писать комментарии ниже.

Подвеска двигателя

Двигатель установлен на шасси на трех резиновых подушках: две расположены в передней части двигателя (по одной с каждой стороны), одна — сзади, под удлинителем коробки передач

Передние подушки расположены наклонно в поперечной плоскости двигателя. Сверху и снизу подушки имеют стальные пластины. В верхнюю пластину ввертывается болт, соединяющий подушку с кронштейном на двигателе. С кронштейном шасси подушка соединяется двумя болтами, заделанными в арматуру подушки. Кронштейны шасси привернуты (каждый двумя болтами) к поперечине передней подвески. Для усиления связи болтов с поперечиной в конусные отверстия поперечины установлены конические разрезные втулки, плотно охватывающие болт при его затяжке.Задняя подушка имеет снизу и сверху стальные пластины, в которых закреплено по два болта. Подушка крепится к площадке удлинителя коробки передач и к поперечине. Между подушкой и удлинителем установлены Г-образные пластины- ограничители. Ограничители препятствуют чрезмерному перемещению двигателя в продольном направлении при торможении и разгоне автомобиля. Для правильной работы ограничителей необходимо, чтобы зазор между кромкой вертикальной поЖи и поверхностью подушки (у каждого ограничителя) был 3 мм. Зазор устанавливается перемещением поперечины на болтах, креплениях ее к кронштейнам рамы.

В процессе эксплуатации автомобиля следует периодически проверять состояние деталей подвески двигателя, подтягивать при необходимости болты и гайки, а также очищать подушки от грязи и попавшего на них масла.

ТОРМОЗНАЯ СИСТЕМА

ДетальРезьбаМомент затяжки, Н.м (кгс.м)
Винт крепления цилиндра тормоза к суппортуМ12х1,25115–150 (11,72–15,3)
Болт крепления направляющего пальца к цилиндруМ831–38 (3,16–3,88)
Болт крепления тормоза к поворотному кулакуМ10х1,2529,1–36 (2,97–3,67)
Болт крепления заднего тормоза к осиМ10х1,2534,3–42,63 (3,5–4,35)
Гайка крепления кронштейна вакуумного усилителя к
кузову
М89,8–15,7 (1,0–1,6)
Гайка крепления главного цилиндра к вакуумному
усилителю
М10х1,2526,5–32,3 (2,7–3,3)
Гайка крепления вакуумного усилителя к кронштейнуМ10х1,2526,5–32,3 (2,7–3,3)
Штуцер тормозного трубопроводаМ10х1,2514,7–18,16 (1,5–1,9)
Наконечник гибкого шланга переднего тормозаМ10х1,2529,4–33,4 (3,0–3,4)

Ремонт двигателя считается в автомобиле самым сложным, ведь ни одна другая его деталь не содержит такое огромное количество элементов, взаимосвязанных между собой. С одной стороны, это очень удобно, ведь в случае поломки одного из них нет необходимости менять весь узел целиком, достаточно просто заменить вышедшую из строя деталь, с другой – чем больше составных элементов, тем сложнее устройство и тем сложнее разобраться в нем тому, кто не очень опытен в авторемонтных делах. Однако при большом желании можно все, особенно если ваше рвение подкреплено теоретическими знаниями, например, в вопросе определения момента затяжки коренных и шатунных вкладышей. Если же пока это словосочетание для вас – набор непонятных слов, прежде, чем лезть в двигатель, обязательно прочтите эту статью.

Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).

Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.

Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать

Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен

Обращаем ваше внимание, что приводимые нормативы актуальны только при применении новых комплектов деталей, так как сборка/разборка бывшего в работе узла за счет его выработки не может гарантировать соблюдении необходимых зазоров. Как вариант, в данной ситуации при затяжке болтов можно ориентироваться на верхнюю границу рекомендуемого момента, либо можно использовать специальные ремонтные вкладышами с четырьмя разными размерами, отличающимися друг от друга на 0,25 мм, при условии шлифовки коленвала до тех пор, пока минимальный зазор между трущимися элементами не станет составлять 0,025/0,05/0,075/0,1/0,125 (в зависимости от имеющегося зазора и используемого ремонтного изделия)

Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ.

Виды и размеры вкладышей

В целом вкладыши коленвала разделяются на две группы:

  1. Первый тип называют коренными вкладышами. Они находятся между коленвалом и местами его прохода через корпус мотора. Несут на себе наибольшую нагрузку, поскольку именно на них закреплен и крутится коленчатый вал.
  2. Ко второй группе относятся шатунные вкладыши. Они располагаются между шатунами и коленчатым валом, его шейками. Также несут на себе огромные нагрузки.

Изготавливаются коренные и шатунные вкладыши для каждого типа двигателя индивидуально со своими размерами. Причем для большинства автомобильных двигателей помимо номинальных, заводских размеров существуют и ремонтные вкладыши. Наружный размер ремонтных вкладышей остается неизменным, а внутренний диаметр регулируется за счет увеличения толщины вкладыша. Всего существует четыре таких размера с шагом 0,25 мм.

Не секрет, что при больших пробегах автомобиля изнашиваются не только коренные и шатунные вкладыши, но и шейки коленчатого вала. Эти обстоятельства и приводят к потребности заменять вкладыши номинальных размеров на ремонтные. Чтобы поставить тот или иной ремонтный вкладыш шейку растачивают под определенный диаметр. Причем диаметр выбирается под каждый из размеров вкладыша индивидуально.

В случае если, например, уже был применен ремонтный размер 0,25 мм, то при избавлении от недостатков на шейках коленчатого вала следует применять размер 0,5 мм, а при серьезных задирах 0,75 мм. При правильной замене вкладышей двигатель должен проработать не одну тысячу километров, если конечно другие системы автомобиля будут исправны.

Также бывают варианты, когда не требуется расточка и вкладыши просто меняются на новые. Но люди, занимающееся этим профессионально, не советуют просто менять вкладыши на новые. Объясняют это тем, что в процессе работы и эксплуатации вкладышей на валу все равно возникают микродефекты, которые не видны на первый взгляд. В общем, без шлифовки есть вероятность быстрого износа и небольшого ресурса КШМ.

Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом.  Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя. Если зазор будет увеличен, тогда происходит снижение давления смазки

В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера.  Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм  является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается  обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме. Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.
