Как протягивать болты головки блока цилиндров при затяжке ГБЦ

Динамометрический ключ и его виды

Он нужен для затяжки болтов ГБЦ. В 2020 году устройства делятся на три основных типа.

Щелчковый ключ

Достаточно популярная разновидность устройства, получившая широкое распространение благодаря умеренной стоимости и простоте эксплуатации.

Принцип действия основан на установке требуемого момента на основной и вспомогательной шкале. При достижении установленного усилия срабатывает трещотка и ключ, с характерным звуком проскальзывает.

Стрелочный ключ

Самая первая и простая разновидность, сохранившаяся со времен СССР во многих мастерских. Принцип действия основан на сопротивлении торсиона при повышении крутящего момента.

Цифровой ключ

Цифровые устройства отличаются увеличенной точностью замера, что позволяет использовать их на передовых ДВС, требующих тщательной калибровки.

Подобные ключи в 2020 году еще редкость и встречаются преимущественно в мастерских, что обусловлено их дороговизной.

Иные приспособления

При отсутствии специального инструмента можно воспользоваться подручными материалами по типу длинного рычага и обычного кантора. Суть заключается в расчете стандартной формулы.

Для примера, чтобы получить момент затягивания 10 Нм, следует использовать рычаг длинной 1 метр и приложить к его концу усилие 1 кг.

Принцип работы инструмента

Полуавтоматические динамометрические ключи напоминают по форме и конструкции обычный ключ с трещоткой, который используется под торцовые головки. Единственным существенным отличием от своих «собратьев» является наличие специального храпового механизма, который дает возможность встроенной шестерне крутиться в двух направлениях.

Например, чтобы вернуть рукоятку инструмента назад после полного оборота, нужно приложить относительно небольшое усилие. А вот, чтобы затянуть гайку следует приложить немного больше усилия.

Когда достигается необходимое значение, шестеренка трещотки попросту начинает проскакивать (при этом слышен характерный звук), в результате чего гайка или болт больше не затягивается. Таким образом, исключается вероятность того, что резьба сорвется.

Динамометрические ключи со шкалой измерения прилагаемого усилия по умолчанию не обладают возможностью ограничения крутящего момента при достижении заданного значения. В данном случае этот момент необходимо контролировать самостоятельно при помощи механической или электронной цифровой измерительной шкалы.

Самодельный почти динамометрический ключ, в зависимости от конструктивного исполнения, может работать по примеру первого и второго варианта, описанных выше.

Зачем считают Ньютоны и метры

Перед тем, как приступить к изготовлению простого самодельного динамометрического ключа для затягивания болтов и гаек, необходимо будет провести некоторые расчеты. К примеру, чтобы добиться крутящего момента затяжки величиной 10 Н*м, надо приложить усилие, равное одному килограмму силы, к рычагу или плечу длиной 1 метр.

Вот только в условиях домашней мастерской или гаража метровый рычаг — не самый практичный и удобный вариант. В идеале лучше использовать плечо в пределах 20–50 см. И для того, чтобы правильно рассчитать, какое усилие необходимо приложить на рычаг для достижения требуемого момента затяжки, надо посчитать Ньютоны и метры.

Впрочем, вдаваться в дебри математических уравнений вовсе не обязательно. Нужные величины можно без проблем рассчитать в пропорциональном соотношении. То есть, если брать за основу, что для получения крутящего момента 10 Н*м, нужно приложить усилие 1 кг на метровый рычаг, то аналогично легко подсчитать, какое усилие надо будет приложить на рычаг меньшей длины.

Чем короче используемый рычаг, тем большее усилие требуется приложить для затягиваний болта или гайки — это, так сказать, аксиома. К примеру, если вместо метрового, вы используете рычаг длиной 50 см, то для получения крутящего момента 10 Н*м нужно приложить усилие, равное 2 кг.

Если вы используете рычаг длиной, например, 22 см, то усилие будет составлять уже 4,5 кг. Иными словами, нужно крутящий момент (10 Н*м) поделить на длину рычага (в данном случае — 0, 22 м) и умножить на 0,1. Используя эту простую формулу, можно без проблем рассчитать, какое конкретно усилие требуется приложить для затяжки гайки.

Купить или сделать?

В процессе выполнения ремонтных работ по обслуживанию авто практически каждый владелец транспортного средства сталкивается с тем, что необходимо закрутить болт или гайку, приложив определенное усилие, а динамометрического ключа под рукой нет. Не бежать же в магазин, чтобы купить дорогой инструмент, попользоваться им 20–30 минут и забыть на год.

Поэтому самый оптимальный вариант — изготовить самодельный динамометрический ключ для затягивания гаек и болтов. Причем можно изготовить инструмент наподобие трещотки с храповым механизмом, а также сделанный по аналогии с более простой конструкцией — с использованием обычных ручных весов.

Моменты затяжки двигателя ваз 2113, 2114, 2115

Момент затяжки гбц двигателя ваз 2113, 2114, 2115:

  • Болты M12XI.25 присоединение гбц закручиваем за 4 раза:
    1. затягиваем нагели усилием 2 кгс/м;
    2. затягиваем метиз напряжением 7-8,6 кгс/м ;
    3. докручиваем метизы на 90°;
    4. еще раз докручиваем болтики на 90°.
  • Болтики М10 скрепление покрышки гбц двигателя усилием 6,7—8,3 кгс/м
  • Нагель М6 присоединение покрышки гбц напряжением 0,2-0,5 кгс/м

Момент затяжки распредвала двигателя ваз 2114, 2113, 2115:

  • Гаечка М8 скрепление корпуса подшипников распредвала усилием1,9-2,3 кгс/м
  • Болтик М10 присоединение шкива распредвала напряжением 6,7—8,3 кгс/м

Момент затяжки коренных ваз 2114:

  • Нагель присоединение покрышек коренных подшипников коленвала MlOxl.25 с импульсом 6,8-8,4 кгс/м
  • метиз присоединение маслоприемника к покрышке коренного подшипника Мб с силой 0,8-1 кгс/м

Момент затяжки коленвала двигателя ваз:

метиз скрепление шкива коленвала М12х1,25 с силой 9,8-10,8 кгс/м

Момент затяжки шатунов двигателя ваз 2114, 2113, 2115:

Гаечки болтиков прикрепления крышек шатунов M9xl напряжением 4,3 — 5,4 кгс/м

Момент затяжки маховика ваз 2114:

Метиз присоединение маховичка М10х1,25 напряжением 6,1-8,7 кгс/м

Момент затяжки помпы двигателя ваз 2114 8 клапанов

Болтик скрепление помпы охолаживающего тосола Мб усилием 0,8 кгс/м

Таблица моментов затяжки двигателя ваз

Название устройств и деталей движителя

Резьба

Моменты затяжки двигателя ваз 2114, кгс/м

Болтик присоединение масляной помпы

Мб

0,8-1

Винтовая пробка редукционного клапана масляной помпы

М16х1,5

4,6—7,4

Нагель прикрепления корпуса масляной помпы

Мб

0,7-0,9

Метиз приделывание маслоприемника к масляной помпе

Мб

0,7-0,8

Болтик скрепление поддона картера

Мб

0,5—0,8

Штуцер масляного фильтра

М20х1,5

3,8-8,8

Датчик катастрофического напору масла

М14Х1.5

2,4-2,7

Гаечки приделывание патрубка термостата

MS

1,6-2,3

Болтик скрепление фланца трубки структуры охалаживания к блоку цилиндров

Мб

0,4-0,5

Метиз приделывание запасных алементов движка

Мб

0,7—0,8

Контргайка болтика присоединение передней опоры движка к кронштейну лонжерона

М10х1,25

4,2—5,2

Метиз скрепление передней опоры движителя к блоку цилиндров мотора

MlOxl.25

3,4-5,2

Гаечка нагеля приделывание левого кронштейна мотора к лонжерону

М10х1,25

4,2—5,2

Барашек прикрепления левого кронштейна движка к картеру кпп

М10х1,25

3,2-5,2

Гаечка метиза скрепление кронштейна заднему основанию силового агрегате к движителю

М12

6,1—9,8

Гайка приделывание заднего кронштейна движка к кузову

М10х1,25

2,8-3,4

Общие правила выполнения работ, используемые методы

Есть ряд общих правил, которые необходимо соблюдать при установке головки блока:

Важно строго соблюдать усилие затяжки. Для этих целей используется специальный инструмент – динамометрический ключ. Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются

Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи

Выполнять эту операцию обычными ключами не рекомендуется;
Болты головки необходимо тянуть плавно, рывки не допускаются. Поскольку усилие затяжки на последних подходах значительно, упростить процедуру и обеспечить плавное равномерное затягивание позволяет наращивание плеча ключа трубой; Перед установкой болтов внимательно нужно осмотреть состояние резьбы на них. Никакой грязи и сторонних частиц на витках быть не должно. Резьбу крепежных элементов перед закручиванием следует смазать моторным маслом. А вот заливать смазку в отверстия под болты не следует (особенно это касается «глухих» отверстий), поскольку в дальнейшем она не даст полноценно затянуть крепежи.

Несмотря на то, что у каждого двигателя имеются свои особенности затяжки головки блока, общая технология этой операции – одинакова. В целом, для затягивания крепежей применяется два метода:

  • В несколько подходов доведением усилия затяжки до требуемого значения;
  • Затягивание крепежей до определенного усилия (в один или несколько подходов), а затем – двойное доворачивание болтов на определенный угол.

Метод затягивания выбирается исходя из типа болтов.

Первый способ применяется при использовании не растягивающихся болтов (сейчас такие не используются, но их можно встретить на старых авто). Но нередко этот тип крепежей требует дотяжки после определенного периода эксплуатации двигателя, чтобы компенсировать усадку прокладки ГБЦ. Зато такие крепежные элементы допускаются для повторного использования, причем неоднократно.

Второй метод затяжки блока является актуальным для большинства современных авто. И все из-за использования растягивающихся болтов (так называемый тип TTY).

Такие крепежи за счет упругой деформации способны компенсировать тепловые расширения головки и усадку прокладки, но для этого их необходимо вывести в режим деформации (по сути, просто немного растянуть).

Для этого и необходимо двойное доворачивание болтов на определенный угол. На одних авто этот угол составляет 45 град., на других – 90 град.

Но после вывода элементов в режим упругой деформации, они уже будут не способны вернуться в исходное состояние, поэтому и не допускается их повторное использование из-за высокой вероятности разрушения.

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

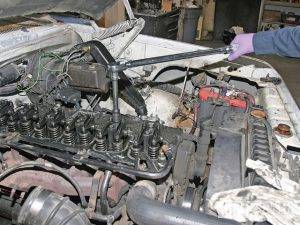

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Работа с динамометрическим ключом

Динамо-ключ имеет измерительную шкалу, позволяющую точно определить усилие затяжки. Перед использованием новый ключ следует разработать, сделав несколько затяжек на минимуме, благодаря этому детали механизма смажутся. После использования инструмент нужно убрать на хранение, смазав тонким слоем машинного масла. После каждой процедуры следует выставлять ноль (если использовался щелчковый ключ), чтобы впоследствии пружина сохранила свою упругость и точность сохранилась. При активном использовании ключа пружина все равно растягивается, поэтому рекомендуется каждый год производить калибровку. При затяжке нельзя стучать по инструменту или использовать всевозможные удлинители.

Если у автомобилиста имеется ключ щелчкового типа, то перед затяжкой нужно выбрать необходимый момент. Для этого раскручивают гайку, располагающуюся внизу рукояти, и выставляют нужное значение. После этого гайку закручивают. При закручивании болтов головки блока цилиндров ключ издаст щелчок и начнет проскальзывать. Это означает, что требуемый момент силы достигнут.


Инструкция по работе с ключом щелчкового типа

Стрелочный инструмент не позволяет выставить момент затяжки заранее, поэтому усилие придется контролировать непосредственно в процессе

Затягивать крепеж необходимо осторожно, чтобы случайно не приложить больше усилий, чем необходимо. Нужное показание на шкале лучше обозначить заранее

Указатель при закручивании остается неподвижным, а рукоятка со шкалой смещается.

Электронный динамо-ключ напоминает щелчковый, только измерение осуществляется с помощью электронного устройства. Момент также выставляется заранее. Когда он достигнут, издается звуковой сигнал.

Сборка головки блока цилиндров Ваз 21099 Лада Самара

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 21099 (Лада) 1990-2008 г.в.
  3. Сборка головки блока цилиндров
Толкатель клапана с установленной регулировочной шайбой.
Положение кулачков первого цилиндра при установке распределительного вала на опоры головки блока.

Предупреждения

Перед установкой распределительного вала подложите под головку блока деревянные подкладки, чтобы избежать повреждения клапанов.

В качестве запасных частей поставляются уплотнительные прокладки впускной трубы и выпускного коллектора, изготовленные из материала разной толщины, поэтому при установке новых прокладок проверьте, чтобы их толщина была одинакова.

Не затягивайте свечи слишком сильно, так как в изоляторе свечи могут образоваться трещины. Момент затяжки свечей 31-39 Н·м (3,1-3,9 кгс·м).

ПОРЯДОК ВЫПОЛНЕНИЯ

↓ Комментарии ↓

1. Описание автомобиля

1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные

2. Эксплуатация автомобиля

2.0 Эксплуатация автомобиля 2.1 Правила техники безопасности и рекомендации по эксплуатации 2.2 Боковые двери 2.3 Крышка багажника 2.4 Открытие и закрытие капота 2.5 Багажное отделение 2.6 Регулировка передних сидений 2.7 Органы управления 2.8 Вентиляция и отопление салона 2.9 Устранение запотевания или обмерзания стекол

3. Техническое обслуживание автомобиля

3.0 Техническое обслуживание автомобиля 3.1 Проверка герметичности уплотнений двигателя и коробки передач 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности топливной системы 3.4 Замена охлаждающей жидкости 3.5 Замена масляного фильтра и масла в двигателе 3.6 Замена фильтрующего элемента воздушного фильтра 3.7 Проверка и регулировка ремня привода генератора 3.8 Замена ремня привода генератора 3.9 Очистка и промывка деталей системы вентиляции картера 3.33. Замена ламп

4. Уход за автомобилем

4.0 Уход за автомобилем 4.1 Мойка автомобиля 4.2 Уход и восстановление лакокрасочного покрытия кузова 4.3 Смазка кузова 4.4 Прочистка дренажных отверстий 4.5. Хранение автомобиля 4.6 Подготовка к зимней эксплуатации 4.7 Советы по пуску двигателя в сильный мороз 4.8 Что полезно купить к зиме 4.9 Советы по зимней эксплуатации автомобиля

5. Неисправности в пути

5.0 Неисправности в пути 5.1. Двигатель 5.2. Проверка электрооборудования 5.3 Появились посторонние стуки 5.4 Вибрация и удары на рулевом колесе 5.5. Проблемы с тормозами 5.6 Прокол колеса

6. Ходовая часть

6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска

7. Рулевое управление

7.0 Рулевое управление 7.1 Рулевое колесо 7.2 Рулевая колонка 7.3 Механизм рулевого управления 7.4 Замена рулевых тяг

8. Тормозная система

8.0 Тормозная система 8.1 Тормозной механизм переднего колеса 8.2 Тормозной механизм заднего колеса 8.3 Колесный цилиндр 8.4 Привод тормозных механизмов

9. Электрооборудование

9.0 Электрооборудование 9.1 Блок реле и предохранителей 9.2. Генератор 9.3. Стартер 9.4. Освещение и световая сигнализация 9.5. Отопитель 9.6. Стеклоочистители 9.7 Звуковой сигнал 9.8. Система зажигания 9.9 Панель приборов (высокая)

Кузов

10.0 Кузов 10.1 Замена переднего буфера 10.2 Замена заднего буфера 10.3 Замена облицовки радиатора 10.4 Замена переднего крыла 10.5 Cнятие и установка капота 10.6 Регулировка капота 10.7 Регулировка замка капота 10.8 Передняя дверь 10.9 Задняя дверь

11. Двигатель и его системы

11.0 Двигатель и его системы 11.1 Снятие и установка двигателя 11.2 Регулировка зазоров в приводе клапанов 11.3. Система питания 11.4. Система смазки 11.5. Система охлаждения 11.6. Система выпуска отработавших газов 11.7 Полная разборка двигателя 11.8 Блок цилиндров. Осмотр, дефектовка и ремонт 11.9 Поршень с шатуном. Разборка, дефектовка и сборка 11.10. Головка блока цилиндров 11.15. Регулировка карбюратора

12. Трансмиссия

12.0 Трансмиссия 12.1 Коробка передач и дифференциал. Основные узлы и детали 12.2 Снятие коробки передач 12.3 Установка коробки передач 12.4 Регулировка привода сцепления 12.5 Разборка коробки передач 12.6 Осмотр и дефектовка деталей коробки передач 12.7. Вторичный вал коробки передач 12.8 Первичный вал коробки передач 12.9. Дифференциал 12.16. Привод сцепления 12.17. Привод передних колес

13. Приложения

13.0 Приложения 13.1 Приложение 1. Основные данные для регулировок и контроля 13.2 Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости 13.3 Приложение 3. Моменты затяжки резьбовых соединений 13.4 Приложение 4. Сервисная книжка 13.5 Приложение 5. Схема электрооборудования автомобиля

Протяжка ГБЦ 406

Если прокладка головки блока уже потекла, то протяжка вряд ли поможет. Но, тем не менее, ремонт часто начинают с почти безнадежной операции, и иногда это выручает. Например, если произошел обрыв болта, и в этом месте потекло. При подтяжке меняем болт, и все становится на свои места. Также это может помочь, если болт растянулся выше предела упругости.

Протяжка ГБЦ 406 выполняется, когда этого требует регламент технического обслуживания. Если произошел перегрев, который не привел ни к каким негативным последствиям, также стоит сделать протяжку. Возможно, произошла вытяжка крепежа, которая не дала еще о себе знать.

Совершенно точно не нужно превышать регламентированное усилие. Если состояние крепежа позволяет, доведите момент до верхней границы допуска.

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми. Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния

На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

  • головка с размером 10 мм и вороток для наживления болтов;
  • динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
  • ветошь для протирки поверхностей;
  • новая прокладка между ГБЦ и блоком;
  • новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

  1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
  2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
  3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
  4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
  5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
  6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
  7. Протянуть болты в той же последовательности доворотом на 90 град.
  8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

  1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
  2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
  3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
  4. Доворот болтов на 90 градусов в той же последовательности.
  5. Повторный доворот еще на 90 градусов.

 Загрузка …

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

  1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
  2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
  3. После этого все винты надо подтянуть на 90 градусов.
  4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

  1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
  2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
  3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
  4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
  5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
  6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

Затяжка головки блока цилиндров на дизеле и бензиновом моторе

Независимо от того, какой тип двигателя установлен на конкретном автомобиле (дизель или бензин), головка блока цилиндров современных авто имеет похожее устройство. Данный элемент ДВС состоит из корпуса, в котором установлен механизм газораспределения ГРМ (распределительные валы, впускные и выпускные клапаны). Еще одной особенностью ГБЦ является то, что в головке изготовлена часть камеры сгорания. В корпусе головки также выполнены специальные каналы, по которым циркулирует моторное масло и рабочая жидкость системы охлаждения.

Правильное прилегание головки к блоку цилиндров обеспечивает герметичность камеры сгорания, каналов систем охлаждения и смазки, в результате чего силовой агрегат отдает максимум мощности и крутящего момента, обеспечивает лучшую топливную экономичность и другие важнейшие эксплуатационные характеристики. В том случае, если ГБЦ затянута неправильно, в корпусе головки могут появиться трещины. Дело в том, что ГБЦ изготавливается из алюминиевых сплавов, в то время как болты для крепления головки являются стальными.

С учетом того, что двигатели внутреннего сгорания подвержены существенному нагреву во время работы, детали ДВС испытывают температурное расширение. Что касается ГБЦ, алюминиевая головка и стальные болты расширяются по-разному. Получается, если головка затянута неправильно, тогда в ее корпусе возникает неравномерное напряжение. По этой причине крайне необходимо соблюдать момент затяжки болтов головки блока цилиндров, а также последовательность затяжки болтов крепления.

Как нужно затягивать головку блока цилиндров правильно

Начнем с того, что для затяжки ГБЦ необходимо иметь динамометрический ключ. Также следует подготовить подходящие головки-насадки для ключа и иметь немного чистого моторного масла. Перед затяжкой болтов крепления головки в обязательном порядке нужно изучить руководство по ремонту и эксплуатации конкретного ТС. Данная рекомендация особенно важна, так как  усилие затяжки болтов на разных моторах отличается. Одни двигатели имеют блок цилиндров, который изготовлен из чугуна, в то время как другие ДВС получают облегченные блоки из сплавов алюминия.

Более того, даже на разных моторах одного производителя с алюминиевой головкой и чугунным блоком степень затяжки головки все равно будет отличаться. Также в мануале будет указан и порядок затяжки болтов крепления. Переходя к самому процессу обтяжки ГБЦ, следует помнить, что каждое действие совершается последовательно. Основная цель состоит в том, чтобы затяжка осуществлялась равномерно. Ниже рассмотрены основные рекомендации.

Во время установки головки и дальнейшей затяжки не имеет значения, ставите ли вы собранную деталь или монтируете один корпус.
На начальном этапе нужно смазать крепежные болты моторным маслом. Для этого понадобится нанести небольшое количество смазки на резьбу болта.
Затем болты вставляются в отверстия, которые выполнены в корпусе головки и блоке цилиндров, после чего затягиваются от руки.
Далее динамометрическим ключом следует протягивать болты в определенной последовательности и с указанным в мануале моментом затяжки. Обычно затяжка осуществляется в несколько подходов

Сначала болты затягиваются с небольшим усилием, после чего дополнительно протягиваются еще один или два раза.
Также помните, особенно важно соблюдать не только усилие, но и порядок затяжки болтов. Например, во время установки ГБЦ на рядный ДВС затяжка болтов крепления производится от центра к краям головки

Такой подход позволяет снизить риск повреждения как самой головки блока, так и прокладки между БЦ и ГБЦ.
Стоит добавить, что после пробега около 1000 км на некоторых автомобилях болты необходимо дополнительно обтянуть. Это зависит от определенных конструктивных особенностей того или иного ДВС. Если же при затяжке использовались так называемые пружинные болты крепления, тогда дотяжка после установки ГБЦ не требуется.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
