Угол опережения зажигания – как выставить для разных типов мотора?

Угол опережения зажигания что это?

Продолжим с конструкции трамблера, играющего
непосредственную роль в искрообразовании. Деталь фиксируется сбоку двигателя
при помощи нескольких болтов. От четырех выводов трамблера подается питание с
катушки к каждому цилиндру через высоковольтные провода. Важна
последовательность присоединения: первый вывод на первый цилиндр, второй вывод
на третий цилиндр и т. д., в зависимости от схемы работы двигателя (обычно:
1-3-2-4). Внутри трамблера есть вращающийся бегунок. Каждый высоковольтный
свечной провод имеет свою пластину-контакт. На бегунок постоянно подается
напряжение от центрального контакта, а за счет круговой работы осуществляется
раздача тока и мгновенное прерывание, обеспечивающее импульс.

Бегунок трамблера

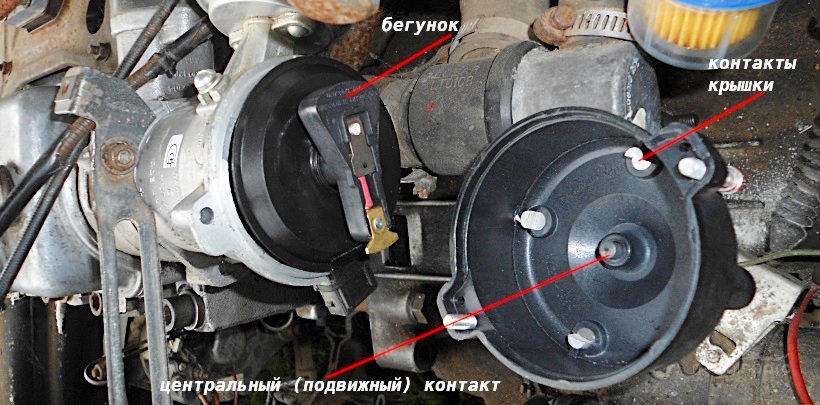

Бегунок трамблера и свечные контакты
в крышке

Установка зажигания частично зависит от
положения трамблера и места “встречи” бегунка с контактной пластиной.
Здесь применяется параметр УОЗ. Аббревиатура расшифровывается как “угол опережения зажигания”,
который выставляется по меткам на корпусе трамблера. Они выполнены в виде
насечек с правой стороны мотора и хорошо видны сверху.

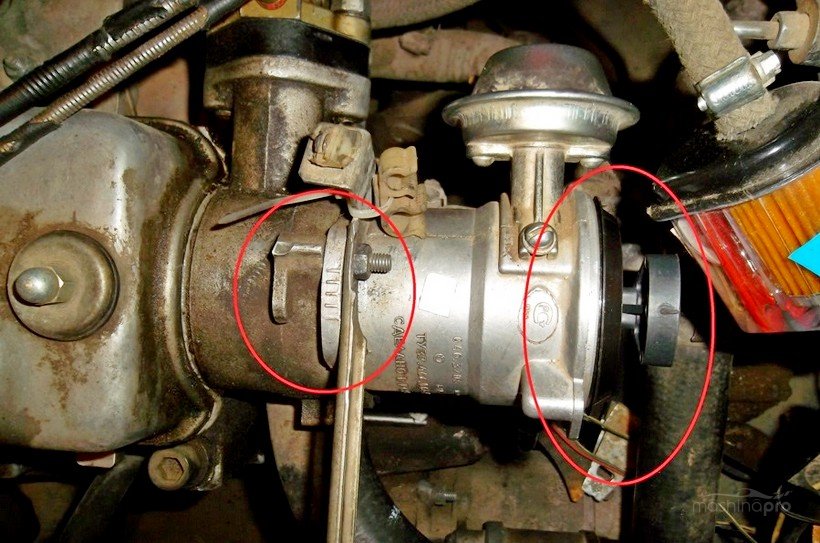

Насечки на корпусе трамблера
Насечки на корпусе трамблера

У трамблера есть собственный вал со шлицами на
конце, который получает вращение от распределительного вала. Поскольку валы ГРМ
и ДВС связаны ремнем, то вся работа синхронизирована. Изменение настроек любого
из участников системы влияет на процесс сгорания воздушно-топливной смеси.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Настройка УОЗ

Для выставления угла потребуется гаечный ключ, чтобы открутить крепление трамблёра, вороток для вращения коленвала и свечу зажигания. Последовательность выполнения работы:

1. Двигатель глушат, машину фиксируют ручным тормозом или подкладывают под колёса фиксаторы. Переключатель скоростей оставляют в нейтральном положении.
2. Устанавливают поршень 1 или 4 цилиндра в ВМТ при такте сжатия, вращая коленвал за гайку крепления ременного шкива по часовой стрелке.
3. Совмещают метку на торце диска с отметкой нулевого градуса опережения зажигания.
4. Ослабляют крепление трамблёра. Вращая узел, добиваются появления искры. Процедуру повторяют несколько раз, после чего фиксируют механизм в положении образования воспламеняющего импульса.

Проверить правильно ли удалось выставить можно на скорости. Для этого при достижении автомобилем 45 км/ч включают 4 передачу и начинают ускорение. При оптимальной настройке появится «звон пальцев», который исчезнет через несколько секунд. Постоянный детонационный стук свидетельствует о слишком раннем зажигании. В этом случае корректируют настройку, проворачивая трамблер в «минус» на одно деление. При отсутствии детонации необходимо осуществить поворот в «плюс».

Отрегулировать УОЗ получится для карбюраторных двигателей. Если обнаружился сбой в системе зажигания инжекторного мотора, процедуру настройки лучше выполнять в сервисном центре. Вмешательство в работу электроники чревато отказом блока управления.

Раннее или позднее зажигание что это такое

В среде автолюбителей, те, которые сами ремонтируют свои машины, используются такие выражения, как раннее или позднее зажигание, что они означают и как исправить ситуацию? В каждом бензиновом ДВС имеется целая система, выполняющая синхронизированный поджиг топливной смеси в цилиндрах. Особенность ее работы состоит в том, что нужно подать импульс заданной длительности в узкий промежуток времени, чтобы бензин в сочетании с воздухом правильно и полноценно возгорелся. Эту величину также называют углом зажигания. Изменить его можно очень просто в моторах с карбюратором. Достаточно крутить трамблер в ту или иную сторону, но делать это нужно максимально медленно, так как очень легко сбить действующую настройку.

Нужно добиться такого положения, при котором искра будет проскакивать между контактами строго перед верхней мертвой точкой. Именно тогда поджиг происходит нормально, и мотор функционирует в заданном режиме.

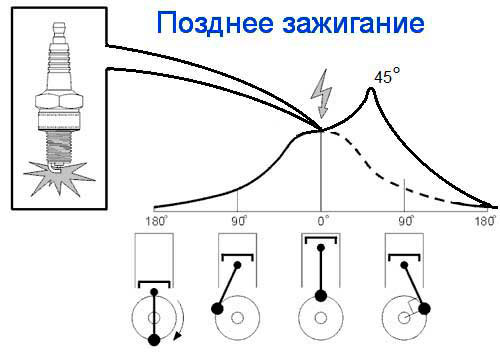

Поздний угол – это вид нарушения в работе системы, при котором воспламенение топливной смеси происходит позднее заданного временного интервала. При этом поршень находится в близком положении или непосредственно в верхней мертвой точке. Это недопустимый режим, так как смесь не сгорает полностью. Часть недогоревшего топлива отправляется в выпускной коллектор с вытекающими последствиями.

Ранний угол зажигания – Топливо возгорается раньше положенного времени, когда положение поршня далеко до ВМТ. При такой работе мотор буквально поглощает бензин литрами, а мощности выделяет намного меньше. Плюс ко всему, возникает противодействующая сила на поршень, который движется вверх.

Признаки раннего зажигания

Наиболее часто встречающейся поломкой или дефектом в работе ДВС бензинового типа является именно раннее зажигание. Ввиду своей природы происхождения оно встречается часто, поэтому актуально всем автовладельцам знать о признаках такого состояния. Симптомы раннего зажигания проявляются следующим образом:

• на электродах свеч зажигания образуется плотный черный нагар;
• из глушителя доносятся выстрелы;
• неустойчивая работа в режиме холостого хода;
• плохая динамика при движении;
• в выхлопе образуется много копоти черного цвета;
• проблема с запуском мотора;
• слышен стук пальцев;
• отмечается увеличения расхода топлива.

Признаки позднего зажигания

Если генерация искры происходит позже заданного времени, то в автомобиле наблюдаются следующие признаки позднего зажигания:

• двигатель запускается не с первого раза;
• сильно нарушение и нестабильность в его работе, троит;
• в впускном тракте и системе подготовки смеси происходят выстрелы;
• мотор вяло реагирует на педаль газа;
• ощущается сильный и быстрый перегрев ДВС;
• на электродах свечи появляется налет белого и серого цветов;
• нет детонации при резком нажатии на педаль газа;
• отмечается также увеличения потребления топлива.

Какое зажигание лучше раннее или позднее

Важно, чтобы мотор работал правильно, а это указывает на корректные настройки угла зажигания топливной смеси. Но если по какой-то причине настройка сбилась, то какое состояние менее вредит авто? Нельзя допускать работу мотора в таких режимах, потому что увеличивается износ деталей, не говоря у уже о росте затрата на топливо в обеих ситуациях

Поэтому если выбирать, какая лучше, то ответ будет никакая. Обе вредны и для машины и для вашего кошелька, но если углубиться в особенности работы, то отличия во вреде есть.

Позднее зажигание, в отличие от раннего опаснее тем, что недогоревшее топливо открытым пламенем перемещается в выпускной коллектор. Это вызывает его чрезмерный нагрев и ранний выход из строя. Также появляется риск возникновения детонаций прямо в коллекторе, что опасно для катализатора и прочих деталей выхлопа. Нужно следить за этой настройкой и своевременно регулировать.

Установка зажигания на ВАЗ («классика»)

На них устанавливается один из двух типов зажигания. Первое — контактное: здесь размыкание осуществляется при проворачивании вала трамблера (механический способ). Второй тип зажигания – электронный, бесконтактный: в нем задействован датчик Холла, определяющий время образования искры.

Как работает система зажигания

При занятии поршнем положения ВМТ, он сжимает горючую смесь с максимальной силой. В это время в катушке формируется высокое напряжение. От крышки трамблера по высоковольтным проводам оно подается к свечам, где образуется искра, зажигающая смесь. Когда обороты коленвала увеличиваются, меняется угол опережения зажигания. Этой процедурой «занимается» вакуумный регулятор (закреплен на распределителе зажигания), подсоединенный посредством трубки к впускному коллектору. В итоге достигается оптимальная мощность на любых режимах работы мотора.

Признаки неисправности

• двигатель невозможно запустить или он работает крайне неустойчиво (глохнет);
• ухудшение динамики движения: вялый разгон;
• повышенный расход горючего;
• хлопки в глушителе;
• вибрация при работе силовой установки.

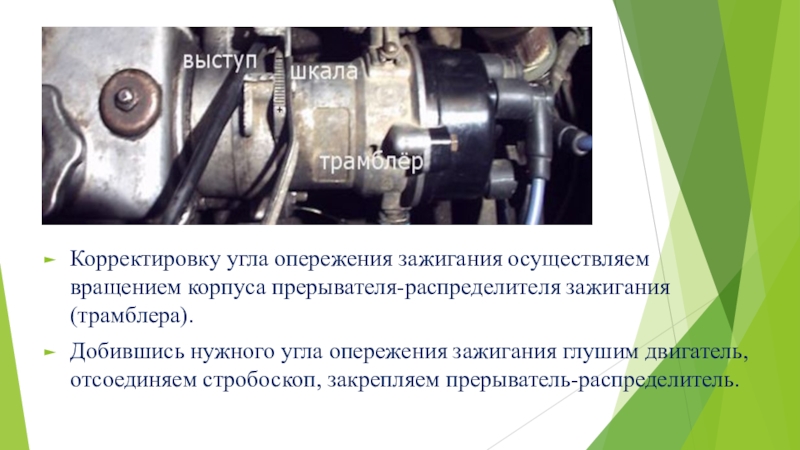

Как выставить угол опережения зажигания со стробоскопом

Это довольно точный способ, не требующий демонтажа крышки клапанов и трамблера. Процедура занимает буквально несколько минут и состоит из следующих этапов:

• на заглушенном двигателе ослабьте гайку крепления распределителя зажигания (ключ на 13), заметив его первоначальное положение;
• очистите переднюю крышку мотора (под шкивом) от грязи так, чтобы были видны метки (одна длинная, две покороче);
• минусовую клемму стробоскопа подсоедините к «массе» мотора, «плюс» — к катушке зажигания (клемма или гайка сбоку), отдельный зажим зафиксируйте на ВВ проводе 1-го цилиндра.

• пустите двигатель и направьте лампу стробоскопа на шкив;
• риска на нем должна совпадать с центральным приливом на передней крышке БЦ, если используется бензин А80, и с самой длинным крайним, если топливо – АИ92;
• если это не так, плавно поворачивайте трамблер, пока не произойдет совпадения.

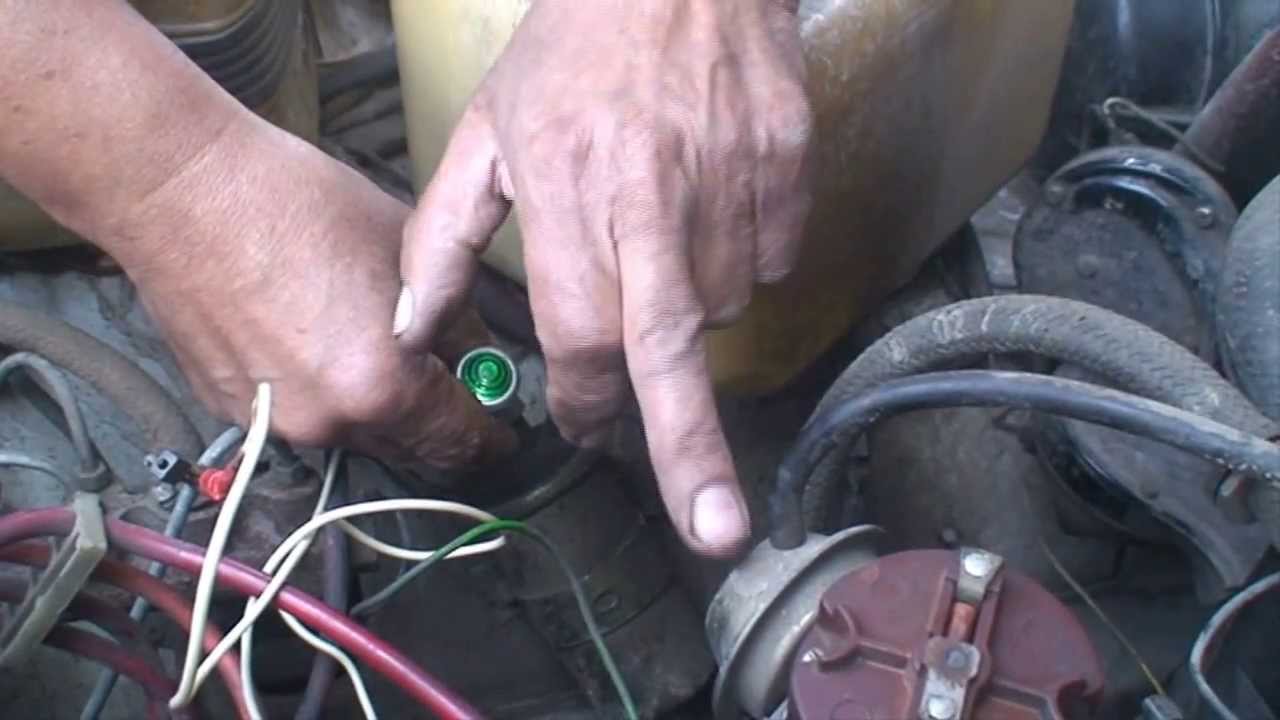

Как выставить зажигание на авто по лампочке

Если стробоскопа не оказалось, можно воспользоваться обычной автомобильной лампочкой, к которой нужно припаять пару проводов. Также подойдет и вольтметр. Этапы регулировки:

• из 1-го цилиндра выкрутите свечу зажигания;
• прокрутите коленвал (рукояткой или ключом) до момента начала сжатия: это можно определить, сунув в свечное отверстие отвертку и дождавшись, пока поршень ее коснется и начнет двигаться вниз;
• одновременно смотрите на метки крышки двигателя: одна из них (это зависит от октанового числа бензина) должна совместиться с риской на шкиве;
• снимите крышку РР: ротор должен «смотреть» в сторону 1-го цилиндра;
• слегка открутите гайку крепление трамблера;
• один провод от лампочки зафиксируйте на корпусе, второй – на контакте РР, который находится сбоку;
• включите зажигание, не запуская двигатель: если угол опережения зажигания верный, лампочка гореть не будет;
• если она горит, покрутите трамблер, добиваясь ее погасания;
• закрепите трамблер.

Статья в тему: Плюсы и минусы сигнализации с автозапуском

Как отрегулировать зажигание на слух

Т. е. добиться правильной настройки можно и вовсе без инструментов: понадобится только ключ на 13. Способ действенный, но при условии правильной регулировки клапанов и исправности карбюратора:

• прогрейте силовой агрегат до рабочей температуры;
• ослабьте ключом на 13 крепление трамблера и потихоньку поворачивайте его по часовой стрелке и против нее;
• добейтесь ровных устойчивых оборотов двигателя на холостом ходу (800-850 об/мин.);
• зафиксируйте в найденном положении РР.

Как проверить правильность зажигания в движении

Для этого нужно разогнать автомобиль до скорости 50 км/ч на четвертой передаче и резко нажать на педаль газа. При правильной установке угла зажигания появится детонационный звон, пропадающий через пару секунд. Если он не исчез, зажигание слишком «раннее».

Если же детонации нет вообще, а разгон вялый, это говорит о позднем воспламенении смеси в цилиндрах. В таких случаях остановите авто и поверните РР на 3-5 градусов, затем еще раз разгонитесь. Повторяйте операцию, пока не добьетесь нужного результата.

Как определить раннее или позднее зажигание

Как было сказано раньше, неправильный угол зажигания имеет определенные симптомы. Собственно, по ним можно выяснить, ранний он ли нет. В нормальном режиме работы ДВС топливо воспламеняется в конце такта сжатия, то есть непосредственно перед достижением ВМТ. Когда взрыв наберет максимальную энергию, поршень будет начинать движение вниз, что и приведет к дополнительному разгону коленчатого вала. Если поджиг будет раньше или позже, то мотор будет в любом случае не набирать свою мощность, но при этом при поздней искре динамика более выражена, но возникает риск перегрева выпускного коллектора, сопровождаемый взрывами внутри него.

На бензине

Если имеет место позднее зажигание смеси, то возникает сильный нагрев ДВС и особенно выпускного коллектора, сопровождаемый взрывами. При нажатии на педаль газа на скорости порядка 40-50 км/ч отсутствует характерная для нормальной работы детонация.

На дизеле

На автомобилях с дизельным силовым агрегатом такое понятие, как позднее или раннее зажигание отсутствует, потому что в них нет искры. Поджиг смеси возникает в момент ее сжатия, то есть синхронного. В более ранних модификациях это еще можно было как-то регулировать вручную. В современных авто эта функция не реализовано.

На авто с ГБО

Газобаллонное оборудование устанавливают на свои авто многие владельцы, потому что газ остается дешевле бензина

При его наличии также очень важно выполнять правильную настройку угла зажигания горючего вещества. В отличие от жидких углеводородов, пропан имеет большее октановое число (100-105, метан 120 октан)

По этой причине регулировка угла обязательна, так как при нормальной для бензина настройке экономический эффект будет очень мал. Для этого в состав комплектов ГБО входит специальный блок, называемый вариатором. Он переключает угол в соответствии с выбором смеси. Для наиболее оптимальной работы требуется увеличенный угол опережения, так как газ горит дольше бензина. Также прибегают к изменении степени сжатия за счет удлинения шатунов, но такой мотор уже не сможет нормально работать на жидком топливе. Соответственно, позднее зажигание для газового ДВС опасно. Если ставите ГБО на классику, то нужно крутить трамблер в «+» на 3-8 градусов.

Раннее зажигание, признаки, причины

Раннее зажигание является одной из наиболее часто встречающихся неисправностей системы зажигания карбюраторных двигателей. Его суть заключается в слишком раннем (раньше чем требуется для нормальной работы двигателя) воспламенении топлива в камерах сгорания (намного раньше прихода поршня в верхнюю мертвую точку). Изначальный угол опережения зажигания под определенный бензин выставляется при работе двигателя автомобиля на холостом ходу. Такое опережение необходимо для правильной работы двигателя. При его работе под нагрузкой необходимо еще большее опережение зажигания, что достигается за счет работы центробежного и вакуумного регуляторов опережения зажигания. Но, если начальный угол выставлен слишком рано, то работа регуляторов накладывается на этот неправильный угол, делая зажигание настолько ранним, что приводит к большим проблемам в работе двигателя.

Признаки раннего зажигания

В зависимости от того насколько угол опережения зажигания отклонился от нормы признаки раннего зажигания будит либо практически незаметны, либо видны практически невооруженным взглядом.

Проблема с запуском двигателя

Двигатель запускается не с первого-второго раза. Может быть обратное вращение коленчатого вала после выключения зажигания.

Двигатель автомобиля неустойчиво работает на холостом ходу

Выровнять обороты ХХ винтами на карбюраторе невозможно или двигатель работает устойчиво только при установке повышенных оборотов.

Вялая динамика автомобиля на скорости

При этом трогание с места и разгон могут быть вполне приемлемыми, а вот на скорости мощность и приемистость двигателя недостаточные («машину как-будто кто-то держит сзади»).

«Стучат пальцы»

Постоянная детонация (дробный, стрекочущий звук от двигателя) при движении автомобиля, усиливающаяся при нажатии на педаль «газа» и не пропадающая после ее отпускания.

Свечи зажигания черные

Плохо сгорающее топливо оседает черным нагаром на свечах зажигания приводя к их быстрому выходу из строя.

Черный нагар на свечах зажигания

«Выстрелы» в глушитель при работе на холостом ходу

Не сгоревшее топливо догорает в глушителе хлопками. Пропуски зажигания через раз работающих свечей зажигания.

Черный дым из глушителя

Дымит не сгоревшее топливо.

Повышенный расход топлива

На выполнение своей работы в режиме слишком раннего зажигания двигателю требуется намного больше топлива.

Перечисленные выше признаки раннего зажигания могут быть признаками других неисправностей, например, с карбюратором («переливает»), топливной системы (слишком сильно качает бензонасос), системой зажигания и пр. Но, в любом случае при их появлении в первую очередь проверяем правильность установки угла опережения зажигания, а потом уже смотрим карбюратор и все прочее.

Причины появления раннего зажигания

— Причиной слишком раннего зажигания чаще всего является неверно выставленный момент опережения зажигания на холостом ходу двигателя. Все рекомендации и требуемые углы опережения зажигания см. в следующих статьях на сайте: «Установка угла опережения зажигания на ВАЗ 2108, 2109, 21099», «Установка угла опережения зажигания на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107».

Установка момента (угла) опережения зажигания ВАЗ 2108, 2109, 21099 под 92-й бензин

— Если начальный угол опережения зажигания выставлен правильно, а признаки слишком раннего зажигания все же имеются, то следует проверить центробежный регулятор опережения зажигания. Он должен включаться в работу на оборотах чуть выше оборотов холостого хода и постепенно, в зависимости от оборотов двигателя увеличивать угол.

Работа центробежного регулятора опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Ослабление или поломка пружин регулятора могут привести к тому, что центробежный регулятор будет сразу увеличивать угол опережения зажигания до недопустимых значений.

— На автомобилях ВАЗ 2105, 2107 с контактной системой зажигания следует проверить зазор между контактами прерывателя в трамблере, так как его величина напрямую влияет на угол опережения зажигания.

Контакты прерывателя в трамблере

Примечания и дополнения

— Основной проверкой наличия раннего или наоборот позднего зажигания на автомобилях ВАЗ 2105, 2107, 2108, 2109, 21099 является проверка в движении. Когда, двигаясь со скоростью 40-50 км/ч, на ровном участке дороги, резко нажимаем на педаль «газа». Должна возникнуть небольшая кратковременная детонация (дробный, стрекочущий звук со стороны моторного отсека). Если она появилась и пропала, хорошо, зажигание выставлено верно. Появилась и не пропадает, зажигание слишком раннее. Нет никакой детонации — позднее зажигание.

Зажигание: позднее и раннее

Какое зажигание лучше? Опытный автомобилист или эксперт сразу скажет: оптимальное. А само по себе позднее или ранее зажигание уже крайности, способные доставить автовладельцу немало головной боли.

Виды зажигания

Стабильность функционирования инжекторного двигателя напрямую зависит от грамотно проведенной регулировки системы зажигания. Это поможет повысить мощность ДВС, уменьшить расход горючего, улучшить отдачу.

В идеале на 4-тактных ДВС ТВС обязана воспламеняться в конце такта сжатия. Это означает, что топливо должно загореться в тот самый момент, когда поршень уже доходит до ВМТ. Обусловлен данный процесс нюансом того, что ТВС нужно конкретное время для сжигания, после чего образовавшаяся сила толкнет поршень вниз.

Так вот, позднее или раннее зажигание подразумевает задержку или опережение срабатывания вышеописанного процесса. Говоря иначе, система зажигания настроена так, что искра образуется и воспламеняет ТВС не в оптимальный для этого момент. Это происходит раньше или позже.

Определить не оптимальность выставленного зажигания несложно. Сбои в работе двигателя, наблюдаемые периодически, этому свидетельство. Также можно изучить основные признаки, которые определяют неверно выставленное зажигание.

1. Если налицо неустойчивая работа силового агрегата в режиме ХХ.
2. Пуск ДВС явно затруднен.
3. Увеличился расход горючего.
4. Отзывчивость педали акселератора не впечатляет, как раньше.
5. Двигатель часто перегревается, наблюдается детонация.
6. Падает мощность силового агрегата, он теряет приемистость.

Как выставить зажигание уоз

Кроме того, неправильно выставленный УОЗ приводит к возникновению хлопков, отдающих в систему впуска. Дальнейшая эксплуатация автомобиля с кривым УОЗ непрактична, ведет к более серьезным неполадкам силового агрегата. Особенно это опасно, если заметна детонация.

Симптомы и признаки раннего зажигания	Симптомы и признаки позднего зажигания

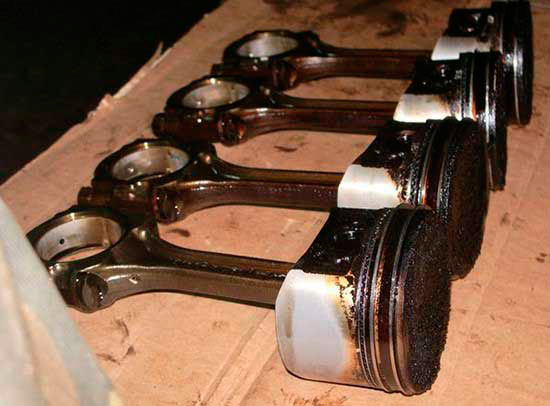

Чрезмерная детонация (дефект поршня, разрушение шатунов).	Потеря мощности.
Хорошо слышимый звук стука в двигателе (повышенный износ).	Плохой запуск (из-за чего страдает аккумулятор).
Потеря мощности (особо заметная на малых оборотах).	Повышенный расход топлива.
Увеличенный расход топлива.	Перегрев двигателя (может вообще заклинить).

Сложность определения зажигания на инжекторных ДВС связана с тем, что все упирается в электронику. Решать проблему в данном случае нужно не механическим вмешательством, а путем настройки и программирования ЭБУ.

Примечательно, что на подержанных автомобилях со временем в памяти ЭБУ накапливаются различные ошибки. Последние способны провести к сбоям прошивки и неправильному функционированию систем двигателя и зажигания. Для выявления и сброса найденных ошибок потребуется, как и говорилось выше, использовать специальное программное оборудование.

Алгоритм проведения регулировки

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Лампочка на 12 вольт, комплект щупов и особый ключ для вращения кривошипного вала – вот и всё, что понадобится для обеспечения идеального воспламенения топливной смеси этим способом

Лампочка на 12 вольт, комплект щупов и особый ключ для вращения кривошипного вала – вот и всё, что понадобится для обеспечения идеального воспламенения топливной смеси этим способом.

Вот, как нужно действовать:

• Снять верхний колпак коммутатора зажигания;
• Мелким напильником обработать контакты, стараясь убрать все образовавшиеся на поверхности оксиды металла и выпуклости;
• Максимально сблизить между собой контакты (нужно, чтобы они садились плотно, всей своей плоскостью).

• Кривошипный вал повернуть в такое положение, когда между контактами распределителя образуется максимально возможное расстояние;
• Ослабить винт, который держит всю систему контактов;
• Втиснуть между замыкателями 0,4-миллиметровый измерительный стержень, и закрепить держатель как было.

То же самое проводится и с щупами на 0,35 и 0,45 мм. Кривошипный вал вращается с помощью ключа, а если он отсутствует, то ни в коем случае не через стартер. Можно попросить ассистента, чтобы медленно толкнуть машину на 4 или 5 передаче.

После выставления требуемого зазора, ставится и конкретная величина УЗСК. Впрочем, следует знать, что такой классический вариант настройки подойдет только для новых трамблёров, собранных без каких-либо погрешностей. В противном случае приходится проводить добавочные корректировки.

Процедура настройки лампочкой идеального момента воспламенения горючей смеси осуществляется так:

• Снимается главный бронепровод с крышки трамблёра;
• Он прислоняется к любой части кузова;
• Лампочка подключается к проводку, идущему с бабины (катушки) на распределитель.

Примечание. Лампочку (индикатор) надо подключить так, чтобы она горела при разъединении контактов трамблёра и гасла при их смыкании (естественно, после включения зажигания ключом).

• Следует медленно вращать КВШ в соответствии с движением часовой стрелки до момента, пока индикатор потухнет;
• Запомнить позицию бегунка в распределителе;
• Продолжить вращение кривошипного вала;
• Вновь зафиксировать позицию бегунка, после включения индикатора;
• Измерить расстояние между сделанными отметками.

Чтобы выставить УОЗ:

• Повернуть КВШ так, чтобы отметка на его шкиве совместилась с зарубкой на крышке ГРМ (ротор трамблёра должен стоять точно напротив бронепровода первого цилиндра силового агрегата);
• Теперь нужно подключить лампочку 12 вольт одним концом к проводку (трамблёр-бабина), а другим – к массе;
• Вынуть главный бронепровод из колпака распределителя и приставить к кузову;
• Ослабить винт, который держит корпус трамблёра;
• Далее следует включить зажигание;
• Кривошипный вал вращать согласно движению часов до фазы потухания индикатора;
• После этого медленно повернуть его обратно до фазы загорания индикатора;
• Сразу же, после включения лампочки, остановить вращение и зафиксировать крепёжный винт корпуса трамблёра.

Рекомендуется проверять все проведённые регулировки в движении. Что это значит? А вот что: сразу же после проведения соответствующих настроек, следует сесть в салон и прогреть мотор автомобиля, затем разогнаться до скорости 40-50 км/ч, обязательно на 4-й передаче.

В движении нужно проверить следующие моменты:

• Если резко нажать на педаль акселератора до упора на средней скорости, должны быть явно слышны детонационные хлопки, а машина обязана бойко увеличить скорость движения;
• Если детонационных стуков при нажатии на педаль не слышно, нужно остановиться, открыть капот и провернуть трамблёр против движения часов на 1 чёрточку (смотрим на шкалу, которая имеется на основании корпуса распределителя);
• Если детонация продолжается длительный период времени (больше 2 секунд), и скорость машиной набирается не уверенно, то трамблёр следует повернуть по часовой стрелке тоже на одно деление.

Идеальная детонация должна продолжаться ровно 1-2 секунды.
