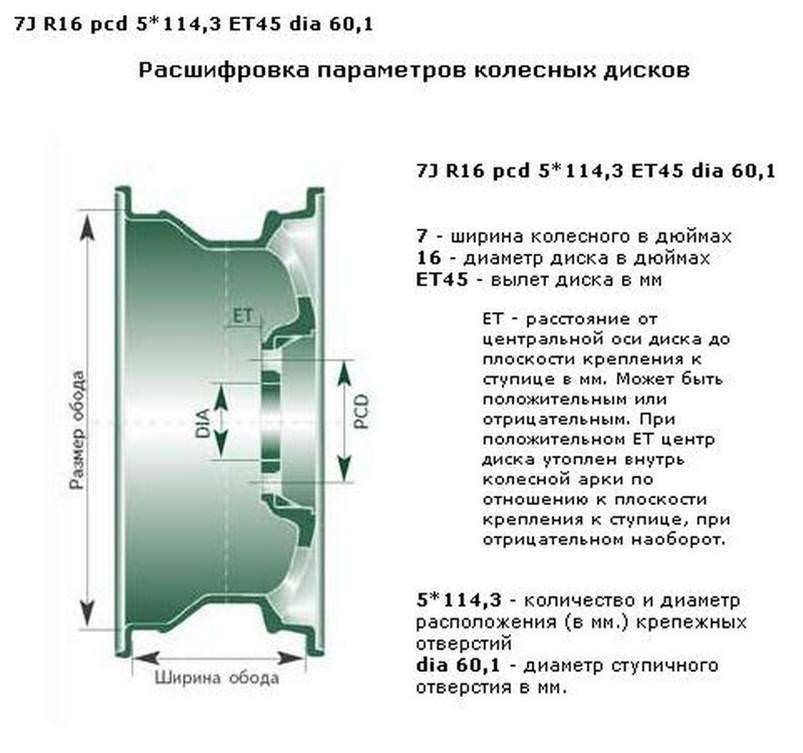

Параметры колесного диска: расшифровка маркировки дисков автомобиля

Базовый размер дисков. Какой он?

Базовый размер дисков представляет собой определенный набор конфигураций колес, которые надеваются на транспортное средство на автомобильном заводе согласно соответствию всем условиям технологии, классу автомобиля, а также проведенным исследованиям на прочность инженерами концерна.

Выпускаясь с предприятия, машина обретает следующие штатные характеристики колесных дисков:

  1. Параметры кромки обода, необходимого для надежного крепления шины, обозначаются буквенными символами J или JJ. Эта маркировка подходит для дисков всех легковых авто, независимо от марки и модели.

  2. Толщина обода изделия просчитывается в дюймах с расстоянием 0.5 ед. От нее зависит окончательная размерность резины. В стандартных модификациях автомобилей этот размер равняется от 4 до 12 дюймов, что отвечает шине вылетом 145-345 мм.

  3. Максимально значимая величина – радиальность диска, которая обуславливается без учета кромок диаметром обода и просчитывается в дюймах от 12 до 24. Записывается она, как R12, R13… R21, R22, R23 и т.д. От этой величины зависит радиальность покрышки, которая должна соответствовать этому параметру, а также ее профиль, зависящий от конфигурации колесной арки и технических параметров производителя.

  4. Также на заводе учитывается необходимый для определенной марки спектр вылетов колес, то есть величина вылета диска ЕТ, которая будет указывать расстояние от места крепления диска к ступице до его внутренней привалочной плоскости диска. Чем больше вылет ЕТ, тем глубже шина будет фиксироваться под колесной аркой.

Если вышеуказанные показатели позволяют указывать небольшой разброс в размерности колес, то такие параметры, как разболтовка диска и сверловка, должны оставаться едиными, в противоположном случае резина не наденется на ступицу. Итак:

  • разболтовка диска – это величина, которая рассчитывает число и длину шпилек на ступице. Предназначается для фиксации колеса. Например, в малолитражках обычно шпильки делаются с вылетом 4*98, 4*100, то есть диск закрепляется на 4 анкера, длиной 98 или 100 мм каждый. В автомобилях бизнес-класса или внедорожников число крепежей составляет от 4 до 10 шт., а их длина расширяется до 140 мм.

  • сверловка (PCD) – показатель посадочного отверстия диска, благодаря которому он устанавливается на ось. Ее размеры насчитывают от 50 до 120 мм, зависят от марки, модели и класса авто.

Почему важен правильный выбор дисков

Вполне понятно желание каждого водителя использовать для своего автомобиля всё самое лучшее. Если по применению различных чехлов и аудиосистемы вопросов обычно не возникает, их выбор вполне может определяться личными пристрастиями, то все, что влияет непосредственно на режимы движения, надежность и безопасность, должно рассматриваться только с точки зрения допустимости установки на авто. Именно так и надо оценивать влияние автомобильных дисков на поведение машины.

Чтобы лучше их выполнить и тем самым обеспечить долгую жизнь для своего автомобиля и безопасные условия движения, существует маркировка колесных дисков, а производителями указывается, какие из них можно ставить на авто.

Как маркируются диски на легковые авто

Многие автолюбители, ставшие недавно обладателями своих первых «железных коней», нередко задаются целью изучить, что такое маркировка дисков – расшифровка для легковых автомобилей. Как правило, все диски, вне зависимости от способа их изготовления, то есть штампованные, литые или кованые, маркируются одними и теми же символами, которые умещаются в одной строке и обозначаются в следующих местах на изделии:

Маркировка на литых колёсных дисках

  • Если говорить о штамповке, то, как правило, надпись можно видеть либо на наружной части обода, либо с внутренней стороны изделия, и выполняется она при помощи струйного плоттера без каких-либо рельефностей.
  • Как маркируются диски на легковые автомобили? Когда речь идёт о кованых или литых изделиях, то маркировка колесных дисков всегда ставится на решётке с изнаночной стороны колеса, а именно на спицах, и выполняется она в виде рельефной пайки из стали, идентичной по своему составу с материалом диска, методом штампа.

Обозначение дисков колес – расшифровка систематизирована на международном уровне на протяжении уже нескольких десятков лет, и каждый эксперт, вне зависимости от страны-производителя колеса, всегда сможет рассказать о совместимости, характеристиках и допустимых размерных отклонениях для данного изделия.

Маркировка на штампованных колёсных дисках

Кольцевые выступы (hump)

Выбирая диски для авто, необходимо учитывать и данные обозначения колесных дисков. Обозначается хамп латинской буквой H. Встречаются следующие варианты:

  • H – кольцевые выступы имеются только одной стороны.
  • Н2 – с обеих сторон диска есть кольцевые выступы. Такая конструкция нужна, если будет установлена бескамерная резина.
  • FH (Flat Hump) означает, что форма хампа будет плоской.
  • AH – асимметричный выступ.

Общее описание дисков легковых автомобилей

Важные размеры колесных дисков

Самой ответственной деталью автомобиля считается диск, связывающий автомобиль с покрытием дороги через покрышки. Во время замены покрышек легковых автомобилей необходимо быть осведомлённым в данных колёс. Маркировка автомобильных дисков и её расшифровка значительно облегчит задачу и поможет правильно выбрать параметры дисков по марке именно вашего автомобиля. Параметры автомобильных дисков, об которых рассказывает маркировка диска, оказывают сильное влияние на длительность функционирования подвески без откатов, а также на безопасность передвижения автомобиля.

Ни в коем случае нельзя игнорировать параметры дисков, так как это может привести к разрушению покрышки в определенных экстремальных ситуациях, таких как частое передвижение на высоких скоростях, резкие торможения, крутые виражи и многое другое.

В случае остановки автомобиля из-за нарушения нормального функционирования двигателя, можно вызвать специалиста, попросить помощи у попутных водителей или вызвать эвакуатор. Такая ситуация наверняка не сможет спровоцировать серьёзную аварийную ситуацию, а вот взрыв покрышки или отрыв колеса от ступицы при развитии высоких скоростей сможет. Поэтому все колёса обязаны находиться в нормальном состоянии и регулярно проверяться водителем автомобиля. Для этого каждый водитель должен знать основные параметры и элементы автомобильного диска.

Основные параметры и элементы автомобильного диска:

  • Вылет;
  • Полка;
  • Плоскость крепежа;
  • Посадочный диаметр;
  • Диаметр центрального отверстия;
  • Хампы, так называемые выступы кольца;
  • Ширина ободка;
  • Диаметр окружности размещения болтиков крепежа;
  • Закраина ободка.

На сегодняшний момент существует четыре вида колёсных и вот основные из них:

  • Простые (классические) стальные диски. Этот вид автомобильных колёс считается менее затратным и самым распространённым. В большинстве случаев они изготавливаются из стальных листов, которые хорошо себя зарекомендовали не только в легковых автомобилях, но и других видах транспорта;
  • Кованые диски. Представленный вид колёс изготавливается по методу достаточно энергоёмкой горячей штамповки. После чего колесо в обязательном порядке проходит термическую обработку, которая включает в себя процесс закалки и старения. Окончательный вид колесо приобретает только после покраски и механической обработки. Естественно такой сложный процесс изготовления не может стоить дёшево, поэтому этот тип считается самым дорогим;
  • Литые диски. Данный вид колёс изготавливается методом отливания по формочкам. Чаще всего применяют магниевые, алюминиевые и не так часто титановые сплавы. Отлитая деталь проходит термическую и механическую обработки, а также покраску. Этот тип также считается одним из самых дорогих;
  • Комбинированные диски. Чаще всего такой тип состоит из нескольких частей, а они в свою очередь изготовляются по различным технологиям.

Виды автомобильных дисков

Расшифровка маркировки автомобильных дисков

Большинство российских автомобилей изначально оснащается простыми штампованными дисками, но многие водители мечтают их заменить на литые, так как они имеют множество преимуществ. К преимуществам литых дисков относятся не только красота и прекрасный внешний вид, а еще и меньшая масса и облегчение управления автомобилем. Маркировка на представленных видах дисков имеет одинаковые обозначения. Маркировка автомобильных дисков содержит в себе такие характеристики:

  1. Ширина ободка. Первая цифра в маркировке указывает на расстояние между внутренними краями ободка в дюймах;
  2. Вид кромки ободка. Последующая после цифр буква указывает на форму краёв ободка. Чаще всего используются такие буквы: K, J, JJ, JK, B, P, D. Каждая из букв обозначает определённые характеристики.
  1. Разъём ободка. Следующий знак означает разъём ободка. В случае размещения знака х – ободок неразъёмный, если указан знак -, то ободок разборной и состоит из нескольких деталей;
  2. Диаметр монтажа. Данный показатель должен совпадать с монтажным размером диска, стандартное значение для легковых автомобилей находится в диапазоне от 10 до 19;
  3. Подкаты и выступы колец;
  1. Размещение крепежей отверстий. Первая цифра обозначает количество отверстий на колёсном диске, а вторая диаметр окружности крепежных отверстий;
  2. Вылет диска. Данный показатель обязательно должен соответствовать рекомендациям производителя автомобиля;
  3. Диаметр отверстия посадки. Этот показатель находится в диапазоне от 50 до 70 и должен соответствовать посадочному поясу ступицы автомобиля.

Главные отличия литых типов дисков от остальных

Какие диски лучше стальные или легкосплавные? Этот вопрос часто интересует начинающих автомобилистов, однако вскоре все становится очевидным. Легкосплавные диски для авто имеют меньший вес и отличаются техническими характеристиками, прочностью и эстетическими качествами.

Визуально литые диски для авто смотрятся очень привлекательно, поэтому молодежь часто отдает предпочтение именно этому варианту. Как видите, преимуществ достаточно много, и именно поэтому цена за один литой диск может в разы отличаться от стоимости стального аналога.

Не только вес играет здесь решающую роль. Существует масса отличий, которые могут проявить себя непосредственно в ходе эксплуатации транспортного средства. Например, когда отливка будет завершена, диски будет подвергаться процедуре каления, что позволит добиться от изделия максимальных показателей прочности и жесткости. Многим известно, что легкосплавные типы дисков для авто при сильном ударе не гнутся, а сразу раскалываются.

Вылет диска ET

Вылет колеса, также как и разболтовка колесных дисков, весомый фактор, который необходимо учитывать при установке. При отрицательном его значении, большая часть диска, выступая наружу, может упираться в колесную арку на повороте. При положительном вылете диск в большей степени внутри. Поэтому, если вы подобрали диск без соответствия с вылетом, вы просто не сумеете его установить, поскольку детали подвески не допустят этого.

Видео — почему при покупке дисков следует проверять как разболтовку колесных дисков, так и их вылет ET (вынос / смещение):

Видео — для коррекции вылета колесных дисков могут быть использованы колесные проставки:

С чего начинается процесс расшифровки шин?

Пришло время остановиться на практической части – рассмотрим все на конкретном примере. Уже упоминалось, что на боковой части находится специальный код, возьмем, к примеру «180/75 R13 85S». Первое значение показывает ширину профиля шины, в этом случае она равна 180 мм. Следующее число после дроби характеризует отношение высоты и ширины, измеряемое в процентах. Следует отметить, что чем меньше это значение, тем шина шире, а следовательно, транспортное средство будет более «приземистым».

Авто с низкой посадкой хорошо ведут себя на ровных и сухих покрытиях. Поэтому если в вашем регионе часто выпадают осадки, или же дороги далеки от идеала, то лучше не гнаться за модой. Приобретать резину шире, чем предусмотрено заводом-изготовителем, нежелательно еще и потому, что возможный угол выворота колес у вас станет куда меньше, ведь вы начнете цеплять арки.

Далее, производя расшифровку маркировки шин, можно узнать информацию о типе каркаса и посадочном диаметре. Так, R – радиальный, B (bias belt) – диагонально-опоясанный, если обозначение отсутствует либо нанесена буква D, то каркас диагонального типа. Конструкции последних двух видов схожи, только на bias belt имеется брекер (подушечный слой). Монтажный размер обода – 13 дюймов, если необходимо перевести в сантиметры, то это значение умножают на 2,54.

Затем идут индексы нагрузки и скорости. Число показывает максимально допустимый вес, который может воздействовать на одно колесо, выраженный в килограммах, а последняя буква – предельную скорость. В интернете можно найти специальные таблицы и с их помощью перевести индекс в реальное значение. Например, в нашем случае число «85» свидетельствует, что на одно колесо не должна воздействовать масса более 515 кг. При этом стоит отметить, что разбег этих значений невероятно велик, первому в таблице ИН «71» соответствует 345 кг, а последнему «191» – 10900 кг. В маркировке шин грузовых автомобилей разбег ИН составляет от 50 (190 кг) до 169 (5800 кг).

С индексом скорости все намного проще, поэтому остановимся на его обозначениях более подробно. Каждому буквенному символу соответствует значение максимальной скорости, которое может развивать транспортное средство: L – 120, M – 130, N – 140, P – 150, Q – 160, R – 170, S – 180, T – 190, U – 200, H – 210, V – 240, W – 270, Y – 300, Z – свыше 240 км/ч. Этот параметр имеет огромное значение в обеспечении нашей безопасности, и превышать указанную скорость категорически запрещается, ведь неизвестно, как могут повести себя шины в подобной ситуации, и вполне возможно, что поплатиться придется своей жизнью.

Выбор дисков для автомобиля

При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно для определенной модели автомобиля. Далее мы постараемося наиболее подробно изложить информацию по выбору и техническим характеристикам дисков.

Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), обеспечение должной жесткости конструкции под массой автомобиля. Исходя из этих целей, мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Начнем с размеров колес (дисков) применяемых для автомобилей.

Параметры дисков

Размер А (диаметр диска в дюймах) – посадочный диаметр — диаметр кольцевой части обода, на которую опирается шина.

Размер B (ширина диска в дюймах) – посадочная ширина обода — расстояние между внутренними поверхностями бортовых закраин колеса. Определяет возможную ширину профиля устанавливаемой шины. Допускается отклонение посадочной ширины на 0,5–1 дюйм, однако для низкопрофильных шин оно должно быть минимальным.

HUMP (Хамп) (ширина в дюймах) – кольцевой выступ, служит для дополнительной фиксации при монтаже бортов бескамерной резины.

ЕТ (вылет в мм) – вылет (вынос) диска, т.е. параметр, определяющий насколько глубоко колесо утоплено в арку автомобиля. Вылет — это расстояние от плоскости диска, прилегающей к ступице автомобиля, до плоскости, проходящей через осевую середину ширины обода диска. Для каждого автомобиля изготовителем предусматривается перечень допустимых вариантов установки колес. Данный параметр может быть изменен на +/- 5 мм без вреда для подвески автомобиля. При большом же отступлении обязательна примерка диска как на переднюю, так и на заднюю ось авто, поскольку возможен тот факт, что диск будет упираться в элементы подвески, подкрылки или детали тормозной системы автомобиля. Кроме того, установка колес с вылетом, значительно меньшим предусмотренного, приводит к существенному снижению устойчивости автомобиля в поворотах, повышенной чувствительности рулевого управления к дорожным неровностям и неравномерности тормозных усилий.

Вылет — это расстояние от плоскости диска, прилегающей к ступице автомобиля, до плоскости, проходящей через осевую середину ширины обода диска

PCD – количество крепёжных отверстий и диаметр окружности центров этих отверстий. Эта величина должна соответствовать штатной, иначе невозможно добиться надежной фиксации колеса на ступице автомобиля. Отклонение даже на 1–2 мм может привести к перекосу колеса и элементов крепления.

DIA (ЦО в мм) – диаметр центрального отверстия диска. Он должен соответствовать диаметру центрирующего выступа на ступице автомобиля. Допускается отклонение его величины в большую сторону. В этом случае для установки колеса используется переходные центровочные кольца.

Расшифровка маркировки

Маркировка дисков характеризует его размерность. Наносится она, как правило, на внутреннюю часть ступицы литого диска. Представим обозначение каждого из показателей следующим примером: 5.0×16″ 4×113 ET28 d58.4, где

  • 5,0 – ширина диска в дюймах;
  • 16″ – диаметр диска в дюймах;
  • 4×113 – количество отверстий крепления и их диаметр;
  • ET28 – вылет диска;
  • 4 – диаметр центрального отверстия.

Таблица совместимости

Если Вы не можете решить, какие шины подходят под ваш размер дисков, Вам обязательно поможет приведенная ниже таблица совместимости. В таблице приведены размеры дисков в дюймах и соответствующая совместимость шины. Мы рекомендуем использовать идеально совместимую шину.

Ширина диска в дюймахМин. ширина шиныИдеальная совместимостьМакс. ширина шины
5.0″155 мм165 — 175 мм185 мм
5.5″165 мм175 — 185 мм195 мм
6.0″175 мм185 — 195 мм205 мм
6.5″185 мм195 — 205 мм215 мм
7.0″195 мм205 — 215 мм225 мм
7.5″205 мм215 — 225 мм235 мм
8.0″215 мм225 — 235 мм245 мм
8.5″225 мм235 — 245 мм255 мм
9.0″235 мм245 — 255 мм265 мм
9.5″245 мм255 — 265 мм275 мм
10″255 мм265 — 275 мм285 мм
10,5″265 мм275 — 285 мм295 мм
11″275 мм285 — 295 мм305 мм
11.5″285 мм295 — 305 мм315 мм
12″295 мм305 — 315 мм325 мм

Выбор автодисков по параметрам

Правильно подобранный диск — залог безаварийной езды на автомобиле, если неверно подобран — есть следующие риски:

  • не будет возможности их установить на ступицу;
  • они будут задевать о стойку амортизатора;
  • увеличится нагрузка на подшипники;
  • есть вероятность снятия с гарантии, если авто на учёте.

Существуют таблицы по выбору дисков в зависимости от характеристик: DIA, PCD и вылетаДля подбора колес по параметрам можно использовать онлайн сервисы. Достаточно знать параметр PCD.

На этих сайтах можно сделать «примерку» разных дисков для своего авто, выбрать нужный вариант и заказать, не выходя из дома. Цены и производители в каталогах указаны.

Вылет диска колес

Определить его можно согласно формуле ET=a-b/2, где b — общая дисковая ширина. На вылет диска не оказывают влияние такие факторы, как дисковый диаметр или его ширина, а также параметры шины.

Существует 3 типа значения вылета:

  • нулевой вылет достигается тогда, когда вышеуказанные 2 плоскости совпали;
  • положительный вылет достигается при расположении привалочной плоскости сзади центра колеса. При этом колеса расположены внутри;
  • отрицательный вылет возможен, когда привалочная плоскость располагается перед центром колес. Если установить обод с отрицательным вылетом, он будет выступать наружу, при этом рискуя задеть колесную арку.

Помимо немцев, которые чаще всего обозначают вылет буквами ET, можно встретить в продаже диски с надписью DEPORT (характерно для производителей комплектующих из Франции) и OFFSET, что характерно для остальных стран-производителей

При покупке нужно обязательно обратить внимание на сочетание изделия с автомобилем. Иначе подвесочные узлы и другие элементы станут непреодолимым препятствием на пути к установке

Расшифровка обозначений на колёсах легкового авто

Например, на диске автомобиля мы нашли такую запись: КрКЗ UA 16 06 5 1 / 2 JxH2 ET47 560 226.15. Читаем:

  • КрКЗ — Кременчугский колёсный завод;
  • UA — Украина;
  • 16 06 — июнь 2016 года;
  • 5 1 / 2 — ширина обода 5,5 дюйма;
  • J — форма бортовой закраины обода. Как правило, ободья с диаметром от 13 дюймов имеют форму закраины J, меньшие — B;
  • x — обод неразъёмной конструкции;
  • H2 — исполнение посадочных полок: H означает наличие специального выступа для использования бескамерных шин, 2 — то, что такой выступ выполнен как на наружной, так и на внутренней стороне обода (если цифры 2 нет, то выступ H имеется только на наружной стороне обода). Для бескамерных шин, кроме исполнения выступа H, встречаются колёса с исполнением FH.
  • ЕТ47 — вылет обода 47 мм. Вылет — это расстояние, которое нужно мерить от привалочной плоскости диска до центральной плоскости обода;
  • 560 — максимальная статическая нагрузка на колесо 560 килограммов;
  • 226.15 — заводское обозначение колеса.

Кроме знаков обязательной маркировки, на колесо обычно наносится условное обозначение присоединительных размеров дисков:

  • LZ — количество крепёжных отверстий;
  • PCD — диаметр расположения отверстий;
  • DIA — диаметр центрального отверстия.

Часто количество крепёжных отверстий указывается вместе с PCD в виде 4х98, 5х112 и т. п.

Все основные размеры диска должны соответствовать рекомендациям изготовителя автомобиля

Параметры штампованных дисков и расшифровка их меток

В маркировочном коде, независимо от метода производства, указывается вся техническая информация о размерах каждого элемента. Для легковых автомобилей проставляется код по типу: 7.5Jx16Н2.4×98ЕТ45d54.1. Код очень просто расшифровать, зная, какие параметры в него заложены.


Расшифровка маркировки дисков

Ширина обода

Параметр указан самым первым числом в маркировке — 7.5. Он определяет ширину между внешним и внутренним ободом. Информация полезна для использования низкопрофильной и высокопрофильной шины. Этот маркер важен при выборе покрышки по ширине. Шины со значением не выше числа 7,5 могут быть как с низким, так и с высоким профилем.

Ширина обода диска

Тип кромки

Буква J определяет тип или форму обода. Информация важна при выборе покрышек. В случае несоответствия, резина может выскочить с места на повороте или при сильной нагрузке.

Монтажный диаметр

Параметр обозначает общий диаметр. В соответствии с ним выбирается резина автомобильных колес. Диаметры от 13 до 17 дюймов предназначаются для легковых машин. От 17 до 22 — для внедорожников. Выше 22 дюймов — для большегрузных и более тяжелых авто.

Монтажный диаметр диска

Вылет диска

Это значение указывается как ET. Оно обозначает ширину места соприкосновения с плоскостью ступицы. Может указываться как OFFSET, DEPORT. За основу вычисления берется разница между плоскостями и величиной плоскости соприкосновения со ступицей.

Существует 3 вида вылетов:

  1. Положительный вылет. Обозначает расстояние в миллиметрах от центра автомобиля. Диск имеет выступающую поверхность в месте соприкосновения со ступицей. Маркируется как ЕТ45.
  2. Отрицательный вылет — наличие вогнутой поверхности соприкосновения со ступицей. Колесо ближе к центру автомобиля. Обозначается ЕТ-45.
  3. Нулевой вылет — абсолютно ровная поверхность. Колесо равноудалено от центра машины. Обозначается ЕТ0

Кольцевые выступы

Разметка указывает на количество хампов или подкатов. В приведенном примере — Н2. 2 хампа, что позволяет использовать бескамерную резину. В случае одного хампа, маркировка будет иметь в обозначении только символ Н. Колеса с Н2 более надежные и распространенные.


Обозначение кольцевых выступов на маркировке

Кольцевые выступы могут иметь следующие обозначения:

  • FH — выступ плоского типа;
  • AH — подкат ассиметричного типа;
  • CH — комбинированный тип;
  • SL — нет подкатов.

Шины тоже имеют выступы на ободе. Тип кольцевого выступа на покрышке и диске должен быть одинаковым, иначе обод шины будет выскакивать.

Разъёмность обода

Параметр обозначает конструкционный тип. Буквой Х помечаются неразборные диски. Символ «-» означает разъемный диск со снимающимся ободом. Такие в основном устанавливают на большегрузные автомобили для упрощения снятия покрышки.

DIA диска

Клеймо указывает на диаметр ступичного отверстия. Диск с меньшим значением не подойдет, а для больших значений придется установить переходник — кольцо из алюминия или пластмассы. Устанавливается с целью центровки колесного диска со ступицей.


DIA диска

PCD диска

Это диаметра круга по центру отверстий для крепежа. Полное соответствие диаметра позволяет отцентровать колесо на ступице, затянуть все болты крепления.


PCD диска

Дополнительные частные маркировки

Некоторые производители расширяют информацию о шине дополнительной маркировкой. Так часто можно встретить индекс износостойкости. Он приводится после надписи TREADWEAR. Его значение колеблется от 100 до 500. Чем больше показатель, тем длительнее будет стираться протектор.

Термостойкость шин на высокой скорости указывается после надписи Temperature. Значение имеет три вида: А, В и С. Наилучшим показателем является А, а наихудшим С.

Температурный показатель

Наибольшее допустимое давление в колесе обозначается надписью MaxPressure. Его значение приводится рядом в килопаскалях (кПа) или барах на усмотрение производителя.

  • Надпись Reinforced говорит о том, что резина усилена еще одним слоем корда или каким-либо другим способом.
  • Буквой  «F» или надписью Frontwheel обозначаются шины, монтаж которых допустим исключительно на переднюю ось. Аналогично, резина с надписью Rear wheel ставится только на зад транспортного средства.
  • В некоторых случаях может быть указан материал, из которого изготовлен скат. Часто можно встретить надпись «2 POLYESTER CORD+2 STEEL CORD». Она обозначает, что колесо имеет по два слоя корда из стали и полиэстера.
  • Отдельно может быть приведен состав протектора, например, Plies: tread и состав слоя боковины Sidewall.

Норма слойности обозначается буквами PR. Для легковых шин обычно используется маркировка 4PR и 6PR. На грузовиках, фургонах и автобусах используется резина 8PR. При направленном рисунке протектора и на асимметричных шинах указывается наружная сторона надписью OUTSIDE или Side Facing Out. Внутренняя часть маркируется словами INSIDE или Side Facing Inwards.

Некоторые шины можно ставить лишь на одну из сторон транспортного средства. Их маркировка включает надпись Left или Right. В первом случае скат является левосторонним, а во втором — правосторонним.

Усиленная шина обозначается буквами XL, что расшифровывается как Extra Load. Если в ее составе имеется металлический корд, то обязательно будет присутствовать слово Steel.

При наличии дефектов производства, которые не влияют на комфорт и безопасность вождения, на боковине ставится штамп DA или Secunda.

Шины с низким сопротивлением качению снижают расход топлива и выброс вредных веществ с углекислым газом в атмосферу. Они обозначаются надписями Green X или Reduces CO2.

При наличии ненаправленного рисунка протектора шина маркируется буквами ND или словосочетанием Non Directional.

Если шины созданы для малых скоростей, то на них присутствуют символы NHS, которые расшифровываются как Non Highway Service.

Скаты повышенной проходимости маркируются SAG или Super All Grip. Резина для кроссоверов имеет надпись SUV или Sport Utility VehiCles.

Если существует возможность углубления рисунка протектора, то на боковине присутствует надпись REGROOVABLE.

Восстановленная после использования покрышка обозначается надписью RETREAD.

Шины не подлежащие ошиповке маркируются Studless, а имеющие посадочные места — Studdable. Скат с шипами будет иметь надпись Studded.

На шины отечественных производителей в обязательном порядке нанесено на боковину ГОСТ или ТУ.

Другие варианты маркировки дисков автомобиля

Однако, помимо разобранной нами стандартной маркировки, можно увидеть и другие значения, указывающие на размер автодисков, к примеру 6Jx15 H2. Обычно такую надпись можно встретить на «штамповках», и зачастую автовладельцы затрудняются с пониманием того, что она означает.

Как расшифровывается маркировка штампованных дисков? Расшифровка для легковых автомобилей:

  • 6J − так же, как и в стандартной маркировке, означает ширину колес (измеряется в дюймах), а также форму борта, с учетом которой нужно подбирать автопокрышки;
  • 15 – радиальность колеса, которая зависит от технических параметров машины и подходит под размеры колесных арок авто. Измеряется в дюймах, как диаметр диска, не учитывая верхние бортики;
  • Н2 – указывает на количество хампов, если вы видите такую надпись, значит, у колеса есть 2 уплотнительные кольцевые прокладки − они позволяют диску максимально плотно прилегать к бескамерной шине.

Важно! Иногда маркировка литых дисков автомобиля, так же как и штампованных, может иметь отличия, особенно если они брендовые. К примеру, можно увидеть в конце надписи обозначение С046 либо похожие цифро-буквенные коды, означающие артикул автодиска либо порядковый номер в специальном каталоге компании-изготовителя.. Если вы планируете приобрести новый комплект колес, следует внимательно изучить полную маркировку дисков автомобиля

Затем нужно взять инструкцию по эксплуатации вашей машины либо в сети Internet поискать технические параметры авто. Вы можете установить автодиски со штатными размерами либо купить колеса, немного отличающиеся от заводских. Однако размер их должен удовлетворять допускам автопроизводителя.

Если вы планируете приобрести новый комплект колес, следует внимательно изучить полную маркировку дисков автомобиля. Затем нужно взять инструкцию по эксплуатации вашей машины либо в сети Internet поискать технические параметры авто. Вы можете установить автодиски со штатными размерами либо купить колеса, немного отличающиеся от заводских. Однако размер их должен удовлетворять допускам автопроизводителя.

Главное, чтобы не менялись значения разболтовки и сверловки. Другие параметры могут варьироваться. К примеру, если у вас кроссовер, на нем стоят заводские колеса, радиальность которых 17, а профиль покрышек 45 мм. Скорее всего, вас не устраивает, как ведет себя машина на заснеженной дороге либо грязи. Если установить 16-дюймовые автодиски, то можно использовать покрышки с профилем 55 мм. Из-за того что в работе колеса будет участвовать не только плоский протектор, но и боковая поверхность шин, машина станет чувствовать себя при езде в таких условиях увереннее.

Если вы плохо разбираетесь в расшифровке маркировки дисков автомобиля, следует обратиться за помощью к специалисту. Он поможет вам разобраться в обозначениях, которые указаны на покрышках и автодисках, а также посоветует подходящие именно для вашей машины колеса. При этом он учтет то, как вы эксплуатируете автомобиль и по каким дорогам.

Сегодня в каждом специализированном автомагазине, где продаются колеса, работают опытные консультанты, которые бесплатно помогут вам выбрать подходящие автодиски. Нередко для подбора они пользуются программой, в которую вводят параметры автомобиля, и она выдает все возможные типоразмеры колес, допускаемые к установке на конкретную машину. Также с ее помощью можно узнать, есть ли диски в наличии или их придется заказывать.

Что еще можно узнать из маркировки?

Кроме выше описанного кода, указывается еще и дополнительная информация – она включает в себя фирму-производителя, дату изготовления, назначение и т.д. Например, расшифровка латинских букв «TL» показывает, что автомобильная шина бескамерная, а «FR» свидетельствует о наличии защиты обода дисков. Если вы нуждаетесь в усиленных покрышках, отличающихся повышенной грузоподъемностью, то на их поверхности должны быть нанесены «RF» или «XL».

А вот буква Е внутри окружности свидетельствует о надежности товара, так как он выполнен в соответствии с европейскими стандартами безопасности. Если речь идет об американских стандартах, то увидите следующую символику – «DOT». Также есть отличия в маркировке летних шин, зимних и всесезонных. Зимняя универсальная резина обозначается символом «M+S», что в переводе «грязь + снег». А вот всесезонные имеют аббревиатуру «AW» либо «AS», что переводится как «любая погода» и «все сезоны» соответственно. Некоторые фирмы вместо буквенной символики отдают предпочтение символам-рисункам – снежинка, солнышко или же дождь. В этом случае несложно разобраться, что чему соответствует.

С особым вниманием относитесь к установке дождевых покрышек. На их поверхности нанесена стрелка, указывающая необходимое направление движения колеса

Если же его установить неправильно, то поток воды будет попадать под шину, а не удаляться из-под нее. Абсолютно на всей резине ставят дату изготовления, ведь она имеет свойство стареть, поэтому нам необходимо знать, в каком году был выпущен товар.

Итак, дата обозначается трехзначным или четырехзначным числом. Первые цифры показывают неделю, а последние – год выпуска. Например, номер 349 говорит о том, что продукт выпущен на 34 неделе в 2009 году. Маркировка грузовых шин осуществляется аналогично, но есть некоторые особенности. Первую позицию могут занимать числа, разделенные точкой, например, «11.00». 11 – ширина профиля в дюймах, а 00 говорит о том, что покрышка полнопрофильная и предназначена для грузовых машин. Индекс скорости дополняется следующими обозначениями: E – 70, F – 80, G – 90, J – 100, K – 110 км/ч.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
